动态电路计算专题1.在如图甲电路中，电源电压不变，R0为定值电阻，R为滑动变阻器。
在滑片P从最右端向最左端滑动过程中，电压表与电流表的示数变化关系如图乙。
则下列说法正确的是（）A. 电源电压为5VB. R0消耗的最小功率为0.4WC. 定值电阻R0为8ΩD. 滑片P在中点时，电流为0.4A2.如图甲是身高测量仪，体检者站在绝缘平台上，能自动显示身高，电路原理如图乙。
R0为定值电阻，滑动变阻器R的滑片P随身高的增高而上滑。
下列有关分析，正确的是（）A. 电流表示数显示身高，身高越高示数越大B. 电压表示数显示身高，身高越高示数越大C. 身高越高，R0消耗的电功率越小D. 身高越高，电路消耗的总功率越大3.如图甲所示，R1为定值电阻，滑动变阻器R2的滑片从b端滑到a端的过程中，R2消耗的电功率P与通过的电流I的关系如图乙所示，下列说法正确的是（）A. 电源电压为6VB. R1的阻值为20ΩC. R2的最大阻值为40ΩD. 滑片在a端时，1min内R1消耗的电能为2160J4.“模拟调光灯”的电路如图甲，电源电压4.5V，电压表量程“ 0~3V”，电流表量程“0~0.6A”，滑动变阻器（20Ω 1A），灯泡L标有“2.5V 1.25W”，调节滑动变阻器测得多组数据，作出U−I图线如图乙，下列判断正确的是()A.随电压的增加，小灯泡的电阻减小B. 电路中最小电流是0.18AC. 灯泡正常发光时，电路的总功率是2.25WD. 灯泡正常发光时，滑动变阻器接入电路的阻值是10Ω5.在图的电路中，电源电压保持不变，R为定值电阻．闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了△U和△I．下列分析正确的是（）A.ΔUΔI 变大 B. ΔUΔI变小C. ΔUΔI 不变 D. ΔUΔI先变小后变大6.如图甲，电源电压保持不变，闭合开关S，变阻器滑片从a端滑到b端的过程中，电流表示数I与电压表示数U的关系图像如图乙所示｡以下分析错误的是（）A. 电源电压是3VB. R1的电阻值是10ΩC. R2的最大电阻值是20ΩD. 当滑片P移到中点时，电阻R1工作10s消耗4J的电能7.小张在研究小灯泡电阻的实验中连成了如图甲所示的电路，灯L标有“6V3W”字样，电源电压保持不变。

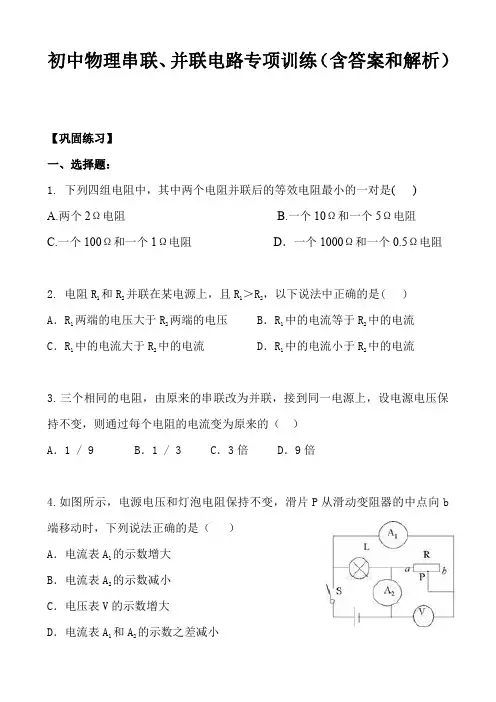

初中物理串联、并联电路专项训练(含答案和解析)
12.如图所示，电源两端电压不变，电阻 R1 的阻值为 2Ω。闭合开关 S，当滑动 变阻器的滑片 P 位于 A 点时，电压表 V1 的示数为 4V，电压表 V2 的示数为 10V。 当滑动变阻器的滑片 P 位于 B 点时，电压表 V1 的示数为 8V，电压表 V2 的示数 为 11V。则电阻 R2 的阻值是________________Ω。
9.（2015•鄂尔多斯中考）如图所示电源电压不变，电阻 R1=20Ω，R2=10Ω。当
开关 S1 闭合，S2、S3 断开时，R1 两端的电压为 U1，R2 两端的电压为 U2，电流表的
示数为 0.1A，则电源电压为
V，U1：U2=
；当开关 S1、S2、S3 都闭合时，
电流表的示数为 0.25A，R3=
Ω。
10.有两个定值电阻分别标有“40Ω 0.5A”和“10Ω 1A”字样，若将这两个电阻
串联起来接入电路中则它们两端所加的电压不得超过
V；若将这两个电阻
并联起来接入电路中则干路中允许通过的最大电流是
A。
11.如图所示的电路中，电源电压 U=4.5V，且保持不变，电阻 R1=5Ω，变阻器 R2 的最大阻值为 20Ω，电流表量程为 0～0.6A，电压表量程为 0～3V。该电路 中，变阻器接入电路的阻值范围是____________。
A．R1 两端的电压大于 R2 两端的电压
B．R1 中的电流等于 R2 中的电流
C．R1 中的电流大于 R2 中的电流
D．R1 中的电流小于 R2 中的电流
3. 三个相同的电阻，由原来的串联改为并联，接到同一电源上，设电源电压保
持不变，则通过每个电阻的电流变为原来的（ ）
A．1 / 9
B．1 / 3 C．3 倍 D．9 倍
初中物理电功率计算题专项训练带答案
1、如图所示，灯L标有“6V 3W”字样，电源电压恒为6V，定值电阻R=6Ω，设灯L的阻值不随温度变化而变化．求（1）灯L正常发光时的电阻是多少？（2）只闭合S1、S3时，电阻R在60s内产生的热量是多少？（3）要使整个电路消耗的电功率最小（且电路电流不为0），各开关的合闭情况应如何？此时的最小电功率为多少？解：（1）由P=得灯正常发光时的电阻：R===12Ω；（2）当闭合S1、S3时，灯L与电阻R并联接在电源两端，I===1AQ=I2Rt=（1A）2×6Ω×60s=360J；（3）当断开S1、S3，闭合S2时，灯L与电阻R串联，整个电路消耗的电功率最小；R总=R L+R=12Ω+6Ω=18ΩI min===AP min=UI min=6V×A=2W．答：（1）灯L正常发光时的电阻是12Ω；（2）只闭合S1、S3时，电阻R在60s内产生的热量是360J；（3）要使整个电路消耗的电功率最小（且电路电流不为0），断开S1、S3，闭合S2时，灯L 与电阻R串联；此时的最小电功率为2W．2、如图所示，电源电压不变．电阻R1的阻值为20Ω，R2的阻值为30Ω，闭合开关S，电流表的示数为0.3A，求：（1）电源电压U；（2）通电100s电流通过电阻R2产生的热量．解：由电路图可知，R1与R2并联，（1）因为并联电路中各支路两端的电压相等，所以根据欧姆定律可得，电源的电压：U=U1=I1R1=0.3A×20Ω=6V；（2））因为R1、R2并联，所以R1、R2两端的电压均等于电源电压，通过电阻R2的电流I2===0.2A；根据W=Pt=UIt可得，通电100s电阻R2产生的热量Q2=I22R2t2=（0.2A）2×30Ω×100s=120J．答：（1）电源电压U是6V；（2）通电100s电流通过电阻R2产生的热量是120J．3、如图所示，是小勇设计的某电器设备的部分电路．电源电压9V保持不变，灯泡L标有“8V 4W”字样，电流表的量程为0～3A，电压表的量程为0～15V，滑动变阻器R2的最大阻值为20Ω．闭合开关S和S1时，电路消耗的功率为4.05W．（不计灯丝电阻随温度的变化）求：（1）小灯泡L的电阻；（2）开关S、S1、S2都闭合时，通过电流表的最小电流；（3）在不超过电表量程和灯泡额定电压的条件下，只闭合开关S2时滑动变阻器R2的电功率变化范围．解：（1）因为灯的额定电压为U L=8V，额定功率为P L=4W，则由P=可得灯的电阻为：R L===16Ω；（2）闭合开关S和S1时，灯泡短路，R1单独接入电路，此时其两端电压为U=9V，又知电路消耗的功率为P1=4.05W由P=可得灯的电阻为：R1===20Ω；开关S、S1、S2都闭合时，两电阻并联，灯泡被短路，当R2全部接入电路时，电路中电阻最大，由I=可知此时，通过R1的电流为：I1===0.45A通过R2的电流为：I2===0.45A，并联电路中干路电流等于各支路电流之和，故I=I1+I2=0.45A+0.45A=0.9A；（3）当只闭合S2时，R2和L串联，由于灯泡正常发光时，电压为U L=8V，额定功率为P L=4W，额定电流为I L===0.5A＜3A，故电路中最大电流为I=0.5A，此时滑动变阻器两端电压为U′=U﹣U L=9V=8V=1V，滑动变阻器消耗的电功率为P1=U′I L=1V×0.5A=0.5W；只闭合S2时，灯和R2串联，灯正常工作电流为I L===0.5A；滑动变阻器消耗的功率为P=U2I=（U﹣U L实）I=（9V﹣IR L）I=9V×I﹣16Ω×I2=W﹣（4I ﹣）2W当4I﹣=0即I=A＜0.5A时，R2的功率最大P max=W=1.27W；故滑动变阻器R2的电功率变化范围为0.5W～1.27W．答：（1）小灯泡L的电阻16Ω；（2）开关S、S1、S2都闭合时，通过电流表的最小电流0.9A；（3）在不超过电表量程和灯泡额定电压的条件下，只闭合开关S2时滑动变阻器R2的电功率变化范围0.5W～1.27W．4、如图所示，将滑动变阻器的滑片P移向M端，闭合开关S，表有示数为1.0A，表的示数为6V；滑片P移向N端，闭合开关S，表的示数为2V．求：（1）电源的电压及电阻R0的阻值；（2）R0消耗的最大电功率和滑动变阻器的最大阻值．解：（1）由电路图可知，滑片移到M端时，R连入阻值为0，只有定值电阻接入电路，电压表测电源电压，电源电压：U=U V=6V；IA=I0=1.0A，由I=可知，R0的阻值：R0===6Ω；（2）滑片在M点时，R0电压最大，消耗的功率最大，最大功率：P0最大===6W；滑片在N端时，滑动变阻器阻值全部接入电路，R与R0串联接入电路，电压表测R0两端电压，电路中电流：I′===A，滑动变阻器最大阻值：R滑最大====12Ω，答：（1）电源的电压为6V，电阻R0的阻值为6Ω；（2）R0消耗的最大电功率为6W，变阻器的最大阻值为12Ω．5、如图所示的电路中，电源电压保持不变，当开关S闭合，滑片P置于滑动变阻器b端时，电压表V1示数为12V，电流表A示数为0.4A；当滑片P移至滑动变阻器中点时，电压表V2的示数恰好等于V1示数的一半（滑片P处于任何位置灯泡均可发光，灯丝电阻不随温度而改变）．求：（1）滑动变阻器的最大阻值为多少？（2）滑片P由滑动变阻器b端移至中点过程中，灯泡L消耗的电功率变化了多少？（3）当开关S闭合，在任意移动滑片P的过程中，电路消耗的最大功率为多少？解：（1）有图示电路图可知，当开关S闭合，滑片P置于滑动变阻器的b端时，灯泡与滑动变阻器的最大阻值串联，电压表V1测电源的电压，电压表V2测灯泡两端电压，由题意可知，电压表V1示数为12V，电流表A示数为0.4A，则：电源的电压U=12V，电路中的电流I=0.4A，由I=可知，电路总电阻：R总=R L+R===30Ω﹣﹣﹣﹣﹣﹣﹣①当滑片P移至滑动变阻器的中点时，灯泡与滑动变阻器阻值的一半串联，由题意可知，电压表V2的示数恰等于V1示数的一半，即：U L=U=×12V=6V，此时滑动变阻器两端电压：U R=U﹣U L=12V﹣6V=6V，串联电路中各处的电流相等，灯泡电阻：R L=R﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②把②式代入①式可得：R L=10Ω，R=20Ω；（2）滑片P置于滑动变阻器的b端时灯泡消耗的电能：P L=I2R L=（0.4A）2×10Ω=1.6W，当滑片P移至滑动变阻器的中点时消耗的电功率：P L′===3.6W，滑片P的由变阻器的b端移至中点过程中，灯泡E消耗的电功率变化：△P=P L′﹣P L=3.6W﹣1.6W=2W．（3）当滑片P在a端时，滑动变阻器接入电路的阻值为零，只有灯泡接入电路，此时电路消耗的总功率最大，电路消耗的最大功率：P===14.4W；答：（1）滑动变阻器的最大阻值为20Ω．（2）滑片P由滑动变阻器b端移至中点过程中，灯泡L消耗的电功率变化了2W．（3）当开关S闭合，在任意移动滑片P的过程中，电路消耗的最大功率为14.4W6、如图甲所示，已知电源电压恒为4V不变，小灯泡L1标有“2.5V 0.2A”字样，设灯丝的电阻不随温度的变化而变化，求：（1）灯泡L1正常发光时的功率是多少？（2）要使图甲中的灯泡L1正常发光，与它串联的电阻R的阻值为多少？（3）如果把电阻R换成另一只标有“1.5V 0.2A”的小灯泡L2，其它条件不变，如图乙所示，闭合开关后，灯泡L1能（选填“能”或“不能”）正常发光．（注意：此问不要求写出任何推断过程）解：（1）灯泡L1正常发光时的功率：P1=U1I1=2.5V×0.2A=0.5W；（2）灯泡正常发光时，滑动变阻器两端电压：U R=U﹣U1=4V﹣2.5V=1.5V，由I=可知，电阻阻值：R===7.5Ω；（3）由I=可知，灯泡L2的电阻：R2===7.5Ω，灯泡L2与电阻阻值相等，把电阻R换成另一只标有“1.5V 0.2A”的小灯泡L2，其它条件不变，闭合开关后，灯泡L1能正常发光；答：（1）灯泡L1正常发光时的功率是0.5W；（2）要使图甲中的灯泡L1正常发光，与它串联的电阻R的阻值为7.5欧姆．（3）如果把电阻R换成另一只标有“1.5V 0.2A”的小灯泡L2，其它条件不变，如图乙所示，闭合开关后，灯泡L1能正常发光．7、把标有“2.5V 2W”的两个小灯泡并联到2.5V的电路中，两个小灯泡同时工作10min。

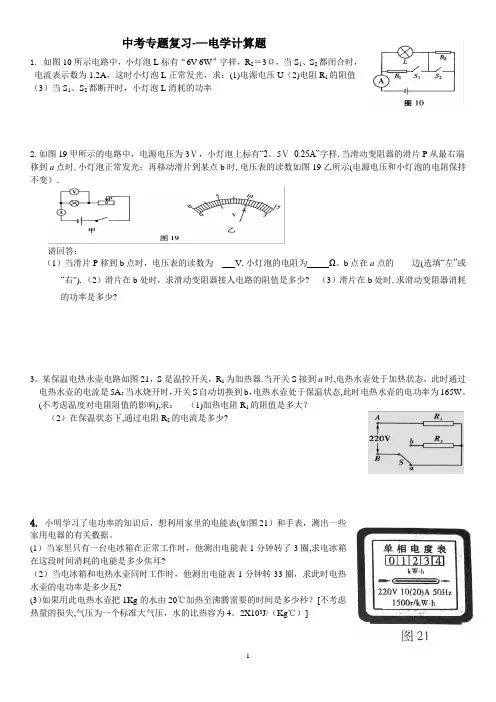

初中物理专题复习——电学计算题(含答案)
中考专题复习-—电学计算题1.如图10所示电路中，小灯泡L标有“6V 6W”字样，R2＝3Ω，当S1、S2都闭合时，电流表示数为1.2A，这时小灯泡L正常发光，求：(1)电源电压U（2)电阻R1的阻值（3）当S1、S2都断开时，小灯泡L消耗的功率2.如图19甲所示的电路中，电源电压为3Ⅴ，小灯泡上标有“2。
5Ⅴ0.25A”字样.当滑动变阻器的滑片P从最右端移到a点时,小灯泡正常发光；再移动滑片到某点b时,电压表的读数如图19乙所示(电源电压和小灯泡的电阻保持不变）．请回答：（1）当滑片P移到b点时，电压表的读数为__ V.小灯泡的电阻为Ω。
b点在a点的____边(选填“左”或“右").（2）滑片在b处时，求滑动变阻器接人电路的阻值是多少?（3）滑片在b处时,求滑动变阻器消耗的功率是多少?3。
某保温电热水壶电路如图21，S是温控开关，R1为加热器.当开关S接到a时,电热水壶处于加热状态，此时通过电热水壶的电流是5A；当水烧开时，开关S自动切换到b，电热水壶处于保温状态,此时电热水壶的电功率为165W。
(不考虑温度对电阻阻值的影响),求：（1)加热电阻R1的阻值是多大？（2）在保温状态下,通过电阻R2的电流是多少?4.小明学习了电功率的知识后，想利用家里的电能表(如图21）和手表，测出一些家用电器的有关数据。
(1）当家里只有一台电冰箱在正常工作时，他测出电能表1分钟转了3圈,求电冰箱在这段时间消耗的电能是多少焦耳?（2）当电冰箱和电热水壶同时工作时，他测出电能表1分钟转33圈，求此时电热水壶的电功率是多少瓦?(3）如果用此电热水壶把1Kg的水由20℃加热至沸腾需要的时间是多少秒？[不考虑热量的损失,气压为一个标准大气压，水的比热容为4。
2X103J/（Kg℃）]5。
家庭电路的电压是220V ，某空调器处于投冷状态时的功率P1是2。
2Kw,送风状态时的功率P2是 0。
22Kw ，它们是交替运行的，现测得此空调器在某时 段内的电功率随时间变化的关系如图16所示。

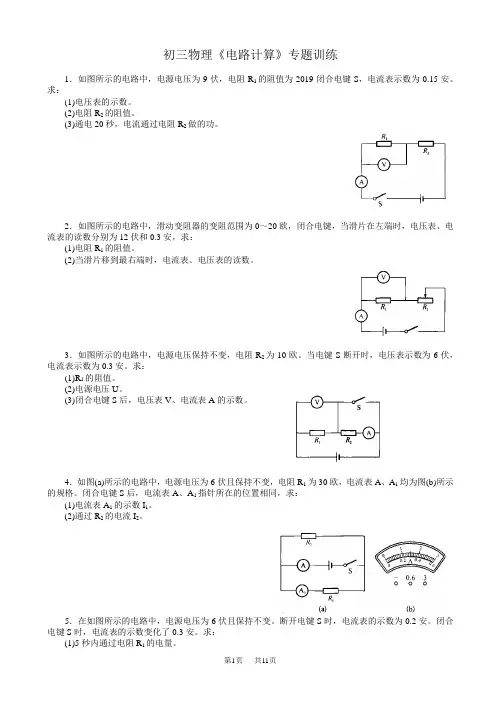

初中九年级(初三)物理 第十四章《欧姆定律—电路计算》专题训练有答案
初三物理《电路计算》专题训练1．如图所示的电路中，电源电压为9伏，电阻R1的阻值为2019闭合电键S，电流表示数为0.15安。
求：(1)电压表的示数。
(2)电阻R2的阻值。
(3)通电20秒，电流通过电阻R2做的功。
2．如图所示的电路中，滑动变阻器的变阻范围为0～20欧，闭合电键，当滑片在左端时，电压表、电流表的读数分别为12伏和0.3安，求：(1)电阻R1的阻值。
(2)当滑片移到最右端时，电流表、电压表的读数。
3．如图所示的电路中，电源电压保持不变，电阻R2为10欧。
当电键S断开时，电压表示数为6伏，电流表示数为0.3安。
求：(1)R1的阻值。
(2)电源电压U。
(3)闭合电键S后，电压表V、电流表A的示数。
4．如图(a)所示的电路中，电源电压为6伏且保持不变，电阻R1为30欧，电流表A、A1均为图(b)所示的规格。
闭合电键S后，电流表A、A1指针所在的位置相同，求：(1)电流表A1的示数I1。
(2)通过R2的电流I2。
5．在如图所示的电路中，电源电压为6伏且保持不变。
断开电键S时，电流表的示数为0.2安。
闭合电键S时，电流表的示数变化了0.3安。
求：(1)5秒内通过电阻R1的电量。
(2)电键闭合时电阻R1、R2消耗的电能之比。
6．如图所示电路，电源电压为18伏且保持不变，滑动变阻器R2上标有“50欧1安”字样。
闭合电键S，移动滑片，当电流表示数为0.8安，电压表V2的示数为14伏。
求：(1)电阻R1的阻值。
(2)移动变阻器的滑片P，求电压表V1的最大值。
7．如图(a)所示电路中，电源电压为9伏且保持不变，电压表量程0～3伏、电流表量程0～0.6安，定值电阻R1＝20欧，滑动变阻器标有“15欧2安”字样。
闭合电键。
求：(1)当电流表的读数如图13－9(b)所示时，电阻R1两端的电压。
(2)滑动变阻器R2允许接入电路的最大阻值。
(3)整个电路所消耗的最大功率P。
8．如图所示电路，电源电压不变，R1的阻值为10欧，滑动变阻器R2上标有“20欧2安”字样，闭合开关S，当滑动变阻器的滑片P滑到中点时，电压表的读数为15伏。
人教版物理九年级全一册电学综合计算专题训练 (含答案)
电学综合计算大题1.如图所示电路中，电源电压恒为4.5V，小灯泡标有“3V1.5W”字样，不考虑温度对小灯泡电阻的影响，滑动变阻器的规格为“15Ω1A”，电压表的量程是0~3V，电流表的量程是0~0.6A，闭合开关S。
求：（1）小灯泡的电阻；（2）小灯泡正常发光时，滑动变阻器的功率；（3）在保证所有电路元件安全的前提下，滑动变阻器的取值范围。
2.如图甲所示，电源电压可调，R1､R2为定值电阻，灯泡的额定电压为2.5V，图乙是该灯泡的I-U图像｡闭合开关S，把电源电压调到4V，R2的功率为0.8W｡求∶（1）通过R2的电流｡（2）若小灯泡正常发光，则1min内电流在R1上做的功是多少？（3）现把电源电压调到某一值时，通过R2的电流为0.1A，灯泡与R2两端的电压之比为1∶2，则灯泡的实际功率是多少？3.某款电热饮水机具有加热和保温两挡，额定电压为220V。
如图甲是其电路原理图，S0为温控开关，R1、R2为电热丝（阻值不变）。
某次饮水机在额定电压下工作的电功率P与时间t的关系图象如图乙所示，求：（1）饮水机处于加热挡阶段消耗的电能：（2）饮水机处于保温挡时，通过R1的电流；（3）R2的阻值。
4.某一家用两档可控的恒温餐盘，其高温档电功率为880W，简化电路如图甲所示，R1、R2均是发热电阻，R2的阻值是R1的3 倍。
求：（1）餐盘处于低温档时，电路中电流是多少？（2）1kg 米饭温度升高40∶，吸收的热量是多少？[米饭的比热容取 2.5×10 3J /（kg•∶）] （3）若电路中只使用该恒温餐盘，同样加热1kg的米饭，电能表的脉冲指示灯闪烁了125 次，如图乙所示，这个恒温餐盘的效率是多少？5.某品牌家用电热水器的简化电路如图所示，热水器有快加热、慢加热和保温三个工作状态。
热水器内装有40kg的水，慢加热额定功率为1210W，保温额定功率为605W，R1、R2均为加热电阻（温度对电阻的影响忽略不计）。
(完整版)初三物理《电路计算》专题训练(含答案)
初三物理《电路计算》专题训练1．如图所示的电路中，电源电压为9伏，电阻R1的阻值为20欧，闭合电键S，电流表示数为0.15安。
求：(1)电压表的示数。
(2)电阻R2的阻值。
(3)通电20秒，电流通过电阻R2做的功。
2．如图所示的电路中，滑动变阻器的变阻范围为0～20欧，闭合电键，当滑片在左端时，电压表、电流表的读数分别为12伏和0.3安，求：(1)电阻R1的阻值。
(2)当滑片移到最右端时，电流表、电压表的读数。
3．如图所示的电路中，电源电压保持不变，电阻R2为10欧。
当电键S断开时，电压表示数为6伏，电流表示数为0.3安。
求：(1)R1的阻值。
(2)电源电压U。
(3)闭合电键S后，电压表V、电流表A的示数。
4．如图(a)所示的电路中，电源电压为6伏且保持不变，电阻R1为30欧，电流表A、A1均为图(b)所示的规格。
闭合电键S后，电流表A、A1指针所在的位置相同，求：(1)电流表A1的示数I1。
(2)通过R2的电流I2。
5．在如图所示的电路中，电源电压为6伏且保持不变。
断开电键S时，电流表的示数为0.2安。
闭合电键S时，电流表的示数变化了0.3安。
求：(1)5秒内通过电阻R1的电量。
(2)电键闭合时电阻R1、R2消耗的电能之比。
6．如图所示电路，电源电压为18伏且保持不变，滑动变阻器R2上标有“50欧1安”字样。
闭合电键S，移动滑片，当电流表示数为0.8安，电压表V2的示数为14伏。
求：(1)电阻R1的阻值。
(2)移动变阻器的滑片P，求电压表V1的最大值。
7．如图(a)所示电路中，电源电压为9伏且保持不变，电压表量程0～3伏、电流表量程0～0.6安，定值电阻R1＝20欧，滑动变阻器标有“15欧2安”字样。
闭合电键。
求：(1)当电流表的读数如图13－9(b)所示时，电阻R1两端的电压。
(2)滑动变阻器R2允许接入电路的最大阻值。
(3)整个电路所消耗的最大功率P。
8．如图所示电路，电源电压不变，R1的阻值为10欧，滑动变阻器R2上标有“20欧2安”字样，闭合开关S，当滑动变阻器的滑片P滑到中点时，电压表的读数为15伏。
九年级物理计算题专题含答案
答：(1)通过R2的电流0.2A；
(2)电源电压6V；
(3)R2电阻值 ；
(4)电路中的总电阻 。
6．(1)0.3；(2)0.3；(3)2.1
【详解】
(1)闭合开关S后，两灯串联，电路中电流处处相等，电流表接入小量程，示数为0.3A，即小灯泡L1的电流I1为0.3A。
(2)串联电路中电流处处相等，故小灯泡L2的电流I2为0.3A。
九年级物理计算题专题含答案
学校:___________姓名：___________班级：___________考号：___________
一、计算题
1．如图所示电路中，电源电压不变，当开关S闭合时 的示数为10V，当开关S断开时， 的示数为5V， 的示数为7V。问：
(1)当开关S断开时 、 、 的连接方式？
(3)当风速为6.0m/s时，风力发电机的输出功率将变为50W。在这种风速下，持续光照12h，蓄电池的电量也只由20%充到70%。求此过程中太阳能电池板发电的平均功率。
参考答案
1．(1)串联；(2)U=10V；(3) 2V，3V，5V
【详解】
(1)当开关S断开时，电流依次经过 、 、 ，则三灯泡串联。
【详解】
由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。
(1)当电压表V的示数为14V时，因串联电路中总电压等于各分电压之和，R1两端的电压
U1＝U﹣U2＝20V﹣14V＝6V
因串联电路中各处的电流相等，电流表的示数
(2)因串联电路中各处的电流相等，且电流表的量程为0.6A，滑动变阻器允许通过的最大电流为0.5A，电路中的最大电流I大＝0.5A，此时变阻器接入电路中的电阻最小，电路中的总电阻
