卫星及有线电视系统
有线电视和卫星电视接收系统

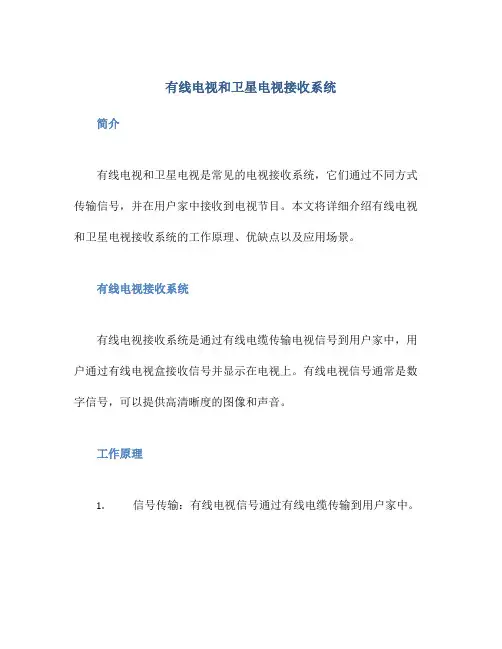

有线电视和卫星电视接收系统简介有线电视和卫星电视是常见的电视接收系统，它们通过不同方式传输信号，并在用户家中接收到电视节目。
本文将详细介绍有线电视和卫星电视接收系统的工作原理、优缺点以及应用场景。
有线电视接收系统有线电视接收系统是通过有线电缆传输电视信号到用户家中，用户通过有线电视盒接收信号并显示在电视上。
有线电视信号通常是数字信号，可以提供高清晰度的图像和声音。
工作原理1.信号传输：有线电视信号通过有线电缆传输到用户家中。
2.接收设备：用户需要有一台有线电视盒连接到电视接收信号。
3.显示：有线电视盒将信号解码后显示在电视上。
优点•提供高清晰度的图像和声音。
•稳定的信号传输。
缺点•受限于有线电缆的覆盖范围。
•安装和维护成本较高。
卫星电视接收系统卫星电视接收系统通过卫星传输电视信号到用户家中，用户需要安装卫星天线接收信号，并通过卫星电视盒将信号解码后显示在电视上。
工作原理1.信号传输：卫星电视信号通过卫星传输到卫星天线接收信号。
2.接收设备：用户需要安装卫星天线和卫星电视盒连接到电视接收信号。
3.解码和显示：卫星电视盒将信号解码后显示在电视上。
优点•覆盖范围广，几乎全球接收。
•提供多样化的节目选择。
缺点•受天气影响，如暴雨或暴风可能影响信号接收。
•安装和调整卫星天线可能比较复杂。
应用场景•有线电视：适用于覆盖范围相对较小的地区，如城市或县镇。
•卫星电视：适用于覆盖范围广，如偏远地区或没有有线电视覆盖的地区。
以上是有线电视和卫星电视接收系统的介绍，希望能帮助读者更加了解这两种常见的电视接收系统。
铜锣湾卫星及有线电视方案AB区
目录卫星接收及有线电视系统 (1)1系统概述 (1)2设计依据 (1)3系统组成与功能 (3)3.1实现功能 (3)3.2系统具备以下特点： (3)3.3点位分布表 (4)3.4系统组成 (4)3.5传输网络 (4)3.6用户终端盒 (4)--卫星接收及有线电视系统1系统概述有线电视系统是建筑弱电系统中应用最普遍的系统。
有线电视系统国际上称“Community Antenna Television”，缩写为CATV系统。
由于通信技术的迅速发展，CATV系统不但能接收电视塔发射的电视节目，还可能通过卫星地面站接收卫星传播的电视节目。
有了CATV系统，电视图像就不会因高山或高层建筑的遮挡或反射，出现重影或雪花干扰。
人们不但可以看好电视节目，还可以利用这套设备来自己播放节目(如电视教学)以及从事传真通讯和各种信息的传递工作。
由于电视接收机的普及和高层建筑的增多，CATV系统已成为人们生活中不可缺少的服务设施。
2设计依据系统的设计、安装施工须符合国家政府及有关部门的政策法规。
并遵循技术先进、设备优良、经济合理和质量优良的原则。
1、系统的设计、安装技术要求须符合现行国家标准：GB50200-94 《有线电视系统工程技术规程》GY/T114-94 《有线电视加解扰系统通用技术要求》DBJ13-32-2000 《建筑智能化系统工程设计标准》GYJ41-89 《卫星广播电视地球站设计规范》GB6510-86 《30MHz-1GHz 声音和电视信号的电缆分配系统》；GB11318-89 《30MHZ-1GHZ声音和电视信号的电缆分配系统设备和备件：可靠性要求与实验方法》GBJ 《民用建筑电缆电视系统工程技术规范》；GY/T106-92 《有线电视广播糸统技术规范》；---------------------------------------------------------精品文档-----------------------------------------------------------------------甲方的招标要求2、卫星电视设计规划及技术要求1）网络技术水准卫星电视设计应以国家标准规定的指标为依据，采用860MHz邻频传输技术，前端、放大器和信号分配设备选用国内外先进技术水准的产品，使整个系统工程，根据社会发展的需要，有充分发展的余地。
酒店卫星有线电视系统
酒店卫星及有线电视系统一、卫星电视系统概述为了在酒店中制造一个和谐、舒适和轻松的生活环境，设计卫星及有线电视接收系统是十分必要的，通过卫星及有线电视接收系统图像资料的传输能给酒店提供一个和谐的生活环境。
要求采用以有线电视为主，卫星电视为辅的系统，通过接收鑫挪一号卫星提供数套免费、收费电视节目，并经过前端设备处理后，混入酒店有线电视系统专用射频信号分配网络进行传输，及时为客房提供国外新闻信息、金融行情、丰富多彩的娱乐节目。
本系统采用860MH带宽、邻频双向传输技术，使用专用的卫星/有线电视设备，构成一个多功能、宽带、高性能的电视图像信号实时传输系统。
二、卫星电视系统设计依据卫星电视系统的设计，系统的各项指标的确定都必须符合国家的有关规定，因此我们在制定本系统方案时依据的具体规定如下：1.《30MHz～1GHz声音和电视信号的电缆分配系统》GB6501-862.《民用建筑电缆电视系统工程技术规》(国标报批稿)3.《有线电视广播系统技术规》(国标报批稿)4.《30MHz～1GHz声音和电视信号的电缆分配系统验收规则》三、卫星电视系统组成及工作原理3.1 信号源本系统电视节目可以包括卫星电视、有线电视网接入、VOD点播节目三大类。
3.2 系统的组成网络传输是本系统重要的组成部分，因为它要保证信号的传输质量，以提高用户收视效果。
网络传输有四个部分组成：1线路传输网络的传输电缆是采用75欧姆同轴电缆，电缆在信号传输时，信号的幅度将有所衰减，主要有三种，其一是随着传输电缆长度的增加，幅度将衰减。
其二是电缆的衰减量与频率的平方根成正比。
其三是电缆的衰减量随温度升高而增加。
2干线放大器其作用是把经过干线传输衰减的信号进行放大，以提高信号的幅度，增加信号的传输距离。
但干线放大器对电缆的补偿围是有一定限制的，因为如幅度补偿过大将引起图象失真，而幅度补偿太小，图象将有雪花产生，所以网络的设计就是要用户能正常收看的最佳电平。
有线电视和卫星接收系统运行操作流程或操作规程
有线电视和卫星接收系统运行操作流程或操作规程
A.运行管理要求
1.目的：
保证CATV设备的安全运行。
2.职责：
弱电运行人员负责CATV系统设备运行的清洁、操作、巡视、检查等工作。
电气主管负责设备的综合管理及上述工作的检查监督。
B.工作程序
1.运行人员的工作程序
1）保持机房环境卫生，定期清扫弱电竖井内放大器及分配箱。
2）定期巡视系统所属设备，并做好详细记录。
3）在夏、冬季气温变化显著时，及时调整网络电平、斜率，可用衰减量修正法，并填写有线电视设备检修报告卡。
2.前端机房管理程序：
1）值班人员通过监视器及时发现前端设备存在问题并解决；
2）机房内消防设备齐全，并配置2㎏手提式灭火器。
C.运行管理规章制度
1.卫星接收机房严禁烟火，禁止在室内存放各种燃料、废纸，其他与弱电维修无关的物品，维修后现场必须及时清理。
2.每班人员进行必要的卫生清洁，保证卫星接收设备无尘土，每
周有主管安排一次清洁。
D.突发事件处理预案
1.自然条件带来的影响：对于卫星接收系统，在雨雪天气到来之时，应及时启动应急保养预案，雨雪天气到来，卫星天线和高频头会被雨雪覆盖，尤其是雪天，将影响卫星天线和高频头信号的接收效果，如不及时进行清理，接收画面将受到严重的影响。
2.外界因素带来的影响：当有来自外界不健康或违法的电视信号侵入时，大厦应采取紧急措施将系统立即关闭。
3.意外情况发生：当机房有漏水或漏雨情况发生时，应及时关断电视屏幕，切断系统的电源，并及时将设备转移到干燥的地方，或有防雨布遮挡，将损失减至最低限。
有线电视和卫星电视接收系统
有线电视和卫星电视接收系统有线电视（Cable Television）是一种通过电缆网络传输电视节目的接收系统。
在有线电视系统中，电视信号通过地下或地面的电缆传输到用户家中的电视机上。
这种系统一般由有线电视提供商提供，用户需要缴纳一定的费用才能享受电视节目的收看服务。
有线电视系统的接收设备包括室外的天线和室内的解码器。
天线负责接收电视信号，将其传输到解码器上。
解码器解析和处理信号，将其转换为电视节目，然后输出到电视机上。
用户只需通过电视遥控器进行频道选择即可收看电视节目。
有线电视系统的主要优点是信号稳定，不受天气影响。
由于电缆传输信号，所以即使是在恶劣的天气条件下，用户仍能正常收看电视节目。
此外，有线电视提供商通常提供丰富的电视频道和高清晰度的节目，满足用户的多样化需求。
然而，有线电视系统也存在一些缺点。
首先，用户必须与有线电视提供商签订合约并支付费用才能享受电视节目。
这对于一些特定的用户来说可能是负担较重的。
其次，有线电视系统的选择受限于有线电视提供商的节目设置。
用户无法自由选择自己感兴趣的电视频道。
此外，有线电视系统可能不可用于某些偏远地区，因为电缆网络覆盖范围有限。
与有线电视系统相比，卫星电视（Satellite Television）是一种通过卫星信号传输电视节目的接收系统。
在卫星电视系统中，电视信号从广播台发送到卫星上，然后再通过卫星传输到用户天线接收设备上。
卫星电视系统需要用户购买卫星接收器和天线设备。
卫星电视系统的优点是节目选择范围广泛。
通过卫星电视系统，用户可以收看到来自世界各地的数百个电视频道，并可根据个人喜好自由选择节目。
卫星电视系统还提供多样化的频道包，用户可根据自己的需求选择购买。
然而，卫星电视系统也存在一些缺点。
首先，由于天气条件的限制，卫星信号容易受到天气（如暴风雨、大雪等）的影响，导致电视节目无法正常收看。
其次，用户需要购买天线设备，并且需要进行定向安装，以确保接收到卫星信号。

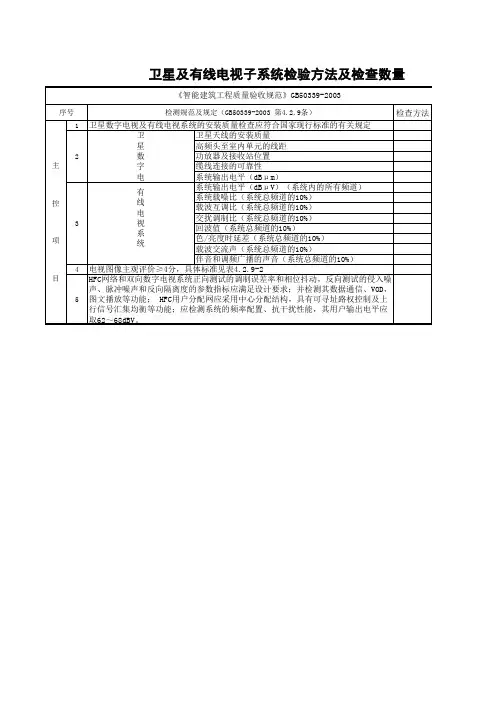

卫星及有线电视子系统检验方法及检查数量
《智能建筑工程质量验收规范》GB50339-2003
序号 1
2 主
控 3
项
4 目
5
检测规范及规定（GB50339-2003 第4.2.9条）
检查方法
卫星数字电视及有线电视系统的安装质量检查应符合国家现行标准的有关规定
卫
卫星天线的安装质量
星
高频头至室内单元的线距
数行信号汇集均衡等功Fra bibliotek；应检测系统的频率配置、抗干扰性能，其用户输出电平应
取62～68dBV。
数量
备注 检查数量
功放器及接收站位置
字
缆线连接的可靠性
电
系统输出电平（dBμm）
有 线 电 视 系 统
系统输出电平（dBμV）（系统内的所有频道） 系统载噪比（系统总频道的10%） 载波互调比（系统总频道的10%） 交扰调制比（系统总频道的10%） 回波值（系统总频道的10%） 色/亮度时延差（系统总频道的10%） 载波交流声（系统总频道的10%）
伴音和调频广播的声音（系统总频道的10%）
电视图像主观评价≥4分，具体标准见表4.2.9-2
HFC网络和双向数字电视系统正向测试的调制误差率和相位抖动，反向测试的侵入噪
声、脉冲噪声和反向隔离度的参数指标应满足设计要求；并检测其数据通信、VOD，
图文播放等功能； HFC用户分配网应采用中心分配结构，具有可寻址路权控制及上
卫星及有线电视基本知识
卫星及有线电视基本知识————————————————————————————————作者：————————————————————————————————日期：第一部份系统组成任何一个有线电视系统不论多么复杂，都是由前端、干线传输、用户分配三个部分组成。
一、前端部分该部分对系统提供各种各样的信号，以满足客人的需要。
前端的设备主要有：有线电视机顶盒、卫星天线、解调器、调制器、放大器等。
二、干线传输部分该部分的任务是把前端输出的高质量信号尽可能保质保量地传送给用户分配系统。
三、用户分配部分该部分是把干线传输来的信号分配给系统内所有的房间和区域，并保证各个用户的信号质量。
用户分配系统部分包括分配放大器、线路延长放大器、分配器、分支器、输出端（即用户）。
有线电视系统前端用户分配原理图有线电视机顶盒❝机顶盒一种依托电视终端提供综合信息业务的家电设备。
使用户能在现有电视机上观看数字电视节目，并可通过网络进行交互式数字化娱乐、教育和商业化活动。
卫星电视解码器❝卫星电视机顶盒是一种用来接收卫星数字电视型号并转化成高质量的音视频信号输出的设备，是一种能够让用户在现有模拟电视上，观看安装卫星电视节。
信息发布器❝信息发布器是一种通过网络来获取信息，在本系统主要用于发布酒店信息，信息上传端的服务器在销售部。
调制器调制器是有线电视系统中将视频信号（V）、音频信号（A）调制成电视射频信号的设备，它的输入端直接与摄像机、录像机、DVD、卫星接收机、电视解调器等设备连接，输出端通常接入多路混合器。
混合器前端调制器，信号处理器等输出的射频电视信号，各自工作在不同频率范围，利用频分复用技术，实现了采用一根同轴射频电缆，同时传送几十套电视信号。
混合器就是完成将多路输入信号混合成一路输出的器件。
放大器放大器是有线电视系统中最重要的器件之一，广泛应用于前端、干线传输、用户分配网络。
放大器的作用是在满足载噪比和非线性失真指标的前提下，尽可能地把输入端的低电平信号放大，以补偿同轴电缆的传输损耗和为用户提供合适的电平信号。
卫星及有线电视系统
系统的干线传输部分主要任务是将系统前端部分所提供的高频电视信号通过 传输媒体不失真地传输给分配系统。其传输方式主要有光纤、微波和同轴电 缆三种。
用户分配系统的任务是把从前端传来的信号分配给千家万户，它是由支线放 大器、分配器、分支器、用户终端以及它们之间的分支线、用户线组成。
数字电视接收系统前端设备构成
一般由放大器、数字电视机顶盒（有线电视机顶盒 你要采集多少套节目就需要多少 台）、调制器以及混合器组成。
卫星电视接收系统前端设备构成
一般由卫星接收天线、高频头、功分器、卫星数字电视接收机、调制器、混合器以及监 控电视组成。
卫星电视接收系统前端设备构成
卫星电视接收系统前端设备构成
750MHz系统、860MHz系统 传输方向：单向传输和双向传输
有线电视系统-分类
有线电视系统-频段划分
有线电视系统-组成
有线电视系统主要由信号源、前端、干线传输和用户分配网络组成。
信号源接收部分的主要任务是向前端提供系统欲传输的各种信号。它一般包 括开路电视接收信号、调频广播、地面卫星、微波以及有线电视台自办节目 等信号。
有线电视系统
有线电视系统-定义
有线电视起源于共用天线电视系统MATV（Master Antenna Television）。共用天 线系统是多个用户共用一组优质天线，以有线方式将电视信号分送到各个用户的 电视系统。
有线电视系统-分类
用户数量： 传输方式：全电缆、电缆和光缆混合、电缆与微波混合。 是否利用相邻频道：邻频传输、非邻频传输 邻频中按最高工作频率分：300MHz系统、450MHz系统、550MHz系统、
