串联谐振试验装置怎么使用

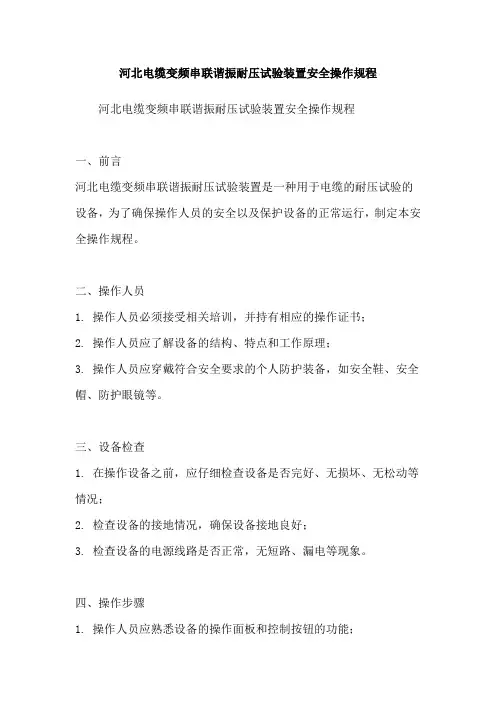

河北电缆变频串联谐振耐压试验装置安全操作规程
河北电缆变频串联谐振耐压试验装置安全操作规程河北电缆变频串联谐振耐压试验装置安全操作规程一、前言河北电缆变频串联谐振耐压试验装置是一种用于电缆的耐压试验的设备，为了确保操作人员的安全以及保护设备的正常运行，制定本安全操作规程。
二、操作人员1. 操作人员必须接受相关培训，并持有相应的操作证书；2. 操作人员应了解设备的结构、特点和工作原理；3. 操作人员应穿戴符合安全要求的个人防护装备，如安全鞋、安全帽、防护眼镜等。
三、设备检查1. 在操作设备之前，应仔细检查设备是否完好、无损坏、无松动等情况；2. 检查设备的接地情况，确保设备接地良好；3. 检查设备的电源线路是否正常，无短路、漏电等现象。
四、操作步骤1. 操作人员应熟悉设备的操作面板和控制按钮的功能；2. 执行设备启动前的准备工作，如确认电源线路、接地情况等；3. 按照操作手册的指引打开设备的电源开关；4. 根据被测电缆的要求，设置设备的频率、电压等参数；5. 将被测电缆正确连接到设备的终端，并确保连接牢固、无松动；6. 启动设备，并观察设备的运行情况；7. 在设备运行期间，操作人员应保持警惕，随时关注设备的运行状态；8. 在测试完成后，按照操作手册的步骤关闭设备，并断开电源。
五、安全事项1. 操作人员禁止穿戴带有金属装饰品，以防止触电事故；2. 操作人员禁止在设备运行期间进行触摸设备的内部部件；3. 操作人员发现设备有异常情况时，应立即停止操作，并向上级报告；4. 禁止在操作设备的过程中进行吸烟、喝水等不相关的行为；5. 禁止非授权人员擅自操作设备。
六、紧急情况处理1. 在发生紧急情况时，操作人员应立即按下停机按钮，停止设备运行；2. 在紧急情况得到解决之前，禁止重新启动设备。
七、设备维护和保养1. 定期对设备进行检修和维护，确保设备的正常运行；2. 设备维修必须由经过培训的专业人员进行，禁止非专业人员私自拆卸设备。
八、附则本安全操作规程必须严格遵守，违反规程的人员将面临相应的处罚。
串联谐振交流耐压试验装置操作具体步骤
串联谐振交流耐压试验装置操作具体步骤串联谐振交流耐压操作说明:用于10KV 电缆的耐压装置，励磁变压器一般接低端;用于10KV 和35KV 电缆的耐压装置，10KV 电缆耐压励磁变压器接低端，35KV 电缆耐压励磁变压器接较高端;用于10KV 、35KV 和110KV 电缆的耐压装置:10KV、35KV 电缆耐压励磁变压器接低端，电力110KV 电缆耐压励磁变压器接高端;1.1.3 电抗器及电容器分压器接线注意事项:对于短电缆，无论电压高低，一般将至少两节电抗器串联，以确保回路可以谐振。
励磁变压器接线注意事项:1.用于电机的耐压装置，励磁变压器一般接低端; 用于电机和电缆的耐压装置，电缆耐压励磁变压器接低端，电机耐压励磁变压器接高端;通常情况下，用于电机耐压的谐振装置兼容较低电压的电缆。
GIS、开关及变压器试验操作:励磁变压器接线注意事项:1.用于开关、GIS、变压器的耐压装置，励磁变压器的输出电压一般较高; 用于开关、GIS 的耐压装置，励磁变压器接高端，变压器耐压励磁变压器接低端;通常情况下，改种型号的谐振装置兼容较较短长度的电缆，励磁变压器接低端。
电抗器接线注意事项:1.用于开关及较低电容量的试品交流耐压试验时，需要将所有电抗器串联在高压回路中，可以确保谐振。
用于开关、GIS、变压器的耐压时，需要将电抗器串联连接，电抗器串联只数按照实际的试验电压确定。
通用操作步骤:正确按照接线示意图及相关要求连接试验回路，在现场设置试验警示标记，正确设置各项试验参数。
自动试验:进入图2 界面，点击“自动”，进入下图4 界面，点击“启动”，“确认”，则自动进行调谐、升压、计时、降压。
界面依次如下:调谐升压:计时:降压:试验完成:在试验过程中出现保护动作时，均有相关界面显示。
手动/半自动试验:进入图2 界面，点击“手动”，进入下图4 界面，点击“启动”，“确认”，中试控股则可以进行手动/自动调频、手动升降压。
串联谐振耐压试验设备安全操作及保养规程
串联谐振耐压试验设备安全操作及保养规程1. 引言本文档旨在指导操作人员正确使用和保养串联谐振耐压试验设备，以确保设备的安全性和正常运行。
操作人员在使用设备之前，请仔细阅读并理解本文档的内容，并按照规程进行操作。
2. 设备概述串联谐振耐压试验设备是一种用于测量电气绝缘材料和设备的耐压性能的测试仪器。
其主要由高压发生器、电容器组、变压器、电流表及配电系统等部分组成。
3. 安全操作规程在操作过程中，操作人员应严格遵守以下安全规程：3.1 穿戴个人防护装备穿戴绝缘手套、绝缘靴以及绝缘衣物。
确保设备引进线路能够正常导入地线，以及确定地线无电。
3.2 操作前检查在进行任何操作之前，操作人员应进行设备及周边环境的检查，确认设备操作无误。
主要包括以下几个方面：•检查设备供电电压是否符合要求。
•检查设备各部分连接线路是否松动或破损。
•检查设备接地情况，确保设备能够正常接地。
3.3 设备接地操作人员在设备操作之前，必须确保设备能够正常接地。
为避免意外触电事故，操作人员应将设备与地线正确连接。
如果地线不符合规定，应及时采取措施进行维修或更换。
3.4 操作规程在进行设备操作之前，操作人员应按照以下步骤进行：1.确保设备及周边环境符合操作要求。
2.启动设备电源，并调整电源电压至合适的工作范围。
3.检查设备接线是否正确并牢固，确保设备处于正常工作状态。
4.将待测设备或材料与串联谐振耐压试验设备接入。
5.设置测试参数，例如测试电压、时间等。
6.启动测试，观察测试结果，确保设备正常工作。
7.完成测试后，关闭设备电源，并进行必要的清理及保养工作。
3.5 遇到故障的处理在设备操作过程中，如果遇到任何故障问题，操作人员应立即停止操作，并联系相关维修人员进行检修。
4. 设备保养规程操作人员应按照以下规程进行设备的保养工作，以维持设备的良好工作状态：4.1 定期检查定期检查设备的外观和连接线路，确认设备没有松动、破损等情况。
检查设备接地情况，并进行必要的维护和修复。
串联谐振试验设备说明书
串联谐振试验设备说明书使用适当的电源线。
只可使用并且符合规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
目录第一章谐振试验装置概述第二章装置主要部件介绍第三章操作说明第一章谐振试验装置概述1.1概述：目前在国际和国内已有越来越多的XLPE 交联聚乙烯绝缘的电力电缆替代原有的充油油纸绝缘的电力电缆。
但在交联电缆投运前的试验手段上由于被试容量大和试验设备的原因，仍沿袭使用直流耐压的试验方法。
近年来国际、国内的很多研究机构的研究成果表明直流试验对XLPE 交联聚乙烯电缆有不同程度的损害。
有的研究观点认为XLPE 结构具有存储积累单极性残余电荷的能力，当在直流试验后，如不能有效的释放掉直流残余电荷，投运后在直流残余电荷加上交流电压峰值将可能致使电缆发生击穿。
国内一些研究机构认为，交联聚乙烯电缆的直流耐压试验中，由于空间电荷效应，绝缘中的实际电场强度可比电缆绝缘的工作电场强度高达11倍。
交联聚乙烯绝缘电缆即使通过了直流试验不发生击穿，也会引起绝缘的严重损伤。
其次，由于施加的直流电压场强分布与运行的交流电压场强分布不同。
直流试验也不能真实模拟运行状态下电缆承受的过电压，并有效的发现电缆及电缆接头本身和施工工艺上的缺陷。
因此，使用非直流的方法对交联电缆进行耐压试验就越来越受到人们的重视。
同时，各种大型变压器的交流耐压试验，火力及水力发电机的交流耐压实验也定期进行。
这些设备的试验要求的试验设备容量大，通常情况下采用谐振的办法进行试验，但必须是在工频条件下或等效工频条件下进行。
等效工频条件一般采用45-65Hz 的频率范围，但很多试验单位要求50Hz试验电源对这类设备进行交流耐压试验。
串联变频自动谐振试验装置主要用于10kV、35kV、110kV的交联橡塑电力电缆，66kV、110kV、220kV 组合电器(GIS)的变频交流耐压试验，水力和火力发电机或电力变压器等的工频交流耐压试验。
变频串联谐振试验装置试验接线及操作步骤
变频串联谐振试验装置试验接线及操作步骤
变频串联谐振试验装置集调压、调频、控制及保护功能为一体，省去了笨重的调压器，而且操作方便、读数直观。
由于系统Q值较高(30-120)，有效地解决了由于电源容量的不足对现场试验的制约。
变频串联谐振试验装置试验接线及操作步骤：
试验操作步骤
1.根据各种试品接线方法，保证各点的接触良好，保证一点接地，且接地点距分压器zui近。
2.确保连接无误后接通电源。
3.打开主机电源开关会显示主菜单
4.将光标移至：试验参数设置；按确认键。
进行各项参数的修改，用上下左右和确认键执行。
然后返回主菜单。
5. 将光标移至：系统参数设置：按确认键。
进行时间参数的修改，用上下左右和确认键执行。
6. 将光标移至：进入试验：按确认键。
7.电压选择试验方法，进行试品的试验，用确认键执行。
8. 选择手动试验时，首先进行的是找到试品谐振点，用上下键进行，使试验电压在最高点；在完成了此项操作后请按面板调压键用左右键移位，上键增加激励功率当接近试验电压后用右移键将光标移至小数点后慢慢增加功率防止试品击穿，到额定电压后主机开始自动计时至设定时间退出试验。
选择自动试验时只要按了确认键就不要这些操作了。
9.进入试验前注意试品的安全距离，确保人生安全。
10.主菜单的测试操作项请你不要任意改动，防止丢失。
变频串联谐振试验装置安全操作及保养规程
变频串联谐振试验装置安全操作及保养规程1. 引言本文档旨在指导用户正确操作和保养变频串联谐振试验装置，以确保设备安全运行、提高设备寿命，并防止意外事故的发生。
2. 设备概述变频串联谐振试验装置是一种用于电气设备高压耐受性试验的设备，广泛应用于电力、石油、化工等行业。
该装置采用变频器控制电源频率，以应对不同试验要求。
3. 安全操作规程3.1 前期准备在操作前，请务必进行以下准备工作：•确保设备正常工作，无异常声音或故障提示。
•工作区域清洁整洁，没有杂物或易燃物。
•确保配备必要的个人防护用品，如安全帽、护目镜、绝缘手套等。
3.2 设备操作在操作变频串联谐振试验装置时，请遵守以下操作规程：•操作者必须经过专业培训，并熟悉设备操作手册。
•在供电前，检查电源线路、插头和插座是否正常，确保接地可靠。
•打开设备电源前，请确保开关处于关闭状态。
•遵循设备操作步骤，依次打开设备的电源开关、频率控制开关。
•根据试验要求设置变压器及电容器的参数，并确保其处于合适的工作范围内。
•操作者必须时刻关注设备工作状态，如有异常情况应立即停机排查故障。
3.3 停止操作在停止操作变频串联谐振试验装置时，请按以下步骤操作：•先关闭频率控制开关，再关闭电源开关。
•停止供电后，等待设备完全停止运行后方可进行其他操作。
•断开电源前，确保设备已经冷却，温度降到安全范围内。
•拔掉设备电源插头。
4. 保养规程为了延长设备的使用寿命，减少故障发生的可能性，以下是变频串联谐振试验装置的保养规程：4.1 清洁定期对设备进行清洁，保持设备表面无尘、无污渍。
使用柔软的布进行清洁，不要使用水或腐蚀性溶液。
4.2 检查定期检查设备的电源线路、插头、插座是否正常，有无损坏或老化情况。
检查设备的传动部件、接线端子等是否稳固可靠。
4.3 维护定期对设备的变压器、电容器、电机等部件进行维护，检查其工作状态是否正常。
如发现异常，应及时进行修理或更换。
4.4 存储长时间不使用设备时，应储存在干燥、通风良好的地方。
变频串联谐振试验装置操作步骤及注意事项
变频串联谐振试验装置操作步骤及注意事项
一、变频串联谐振试验装置操作步骤
1、变频串联谐振试验装置安装操作
（1）安装电机
将变频串联谐振试验装置安装在固定的电机安装位置上，电机应当与机箱的凸起位置垂直对齐，并将振动测量仪的测试轴安装在机箱的凸起位置上，以获取准确的振动值。
（2）连接电缆
将变频串联谐振试验装置与电机的接线盒进行电缆连接，确保接线正确，并将变频器的输出信号，调节信号，振动测量仪的供电信号，控制信号，连接到接线柜中的对应接口上，确保各种信号的正确连接。
（3）安装启动设备
安装启动设备，确保启动按钮在合适的位置，以便于操作人员可以自行启动和停止装置运行。
（4）安装保护装置
在变频串联谐振试验装置的运行过程中，应安装相应的保护装置，以确保装置在合理的转矩下运行，并防止过载、欠载和短路等情况发生。
2、调试变频串联谐振试验装置
（1）校准变频器
首先，校准变频器，按照变频器的使用说明，按需要进行参数设置，以确保变频器可以正确工作。
（2）校准振动测量仪
校准振动测量仪，以确保振动测量仪可以准确地测量电机的振动特性值。
串联谐振耐压试验装置操作流程
串联谐振耐压试验装置操作流程1.连接串联谐振耐压试验装置至电源。
Connect the series resonant withstand voltage test equipment to the power supply.2.确保所有接口连接牢固。
Ensure all interfaces are securely connected.3.打开串联谐振耐压试验装置的电源开关。
Turn on the power switch of the series resonant withstand voltage test equipment.4.检查仪器显示屏是否正常工作。
Check if the instrument display is working properly.5.设置串联谐振耐压试验装置的参数。
Set the parameters of the series resonant withstand voltage test equipment.6.校准测试仪器。
Calibrate the testing instrument.7.将被测试物品连接至串联谐振耐压试验装置。
Connect the tested item to the series resonant withstand voltage test equipment.8.确保被测试物品的接线正确。
Ensure the correct wiring of the tested item.9.启动串联谐振耐压试验装置进行测试。
Start the series resonant withstand voltage test equipment for testing.10.监控测试过程中的电压和电流变化。
Monitor the voltage and current changes during the test.11.记录测试过程中的数据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
串联谐振试验装置怎么使用
串联谐振试验装置怎么使用呢？串联谐振试验装置主要用来进行高压电器设备的交流耐压试验，具有升压快、精度高、使用方便等特点，深受广大电力工作者的欢迎，但是实际的使用过程中，需要使用者熟练操作，才能达到仪器的测试效果，本文就以YTV850串联谐振试验装置为例，来给大家简单介绍串联谐振试验装置怎么使用。
开机后，显示界面如图：
试验参数配置：在每次试验前必须正确设置当次试验的各种参数！点击“参数配置”后，显示界面如图
起始频率：选择自动调谐时的启动频率，下限频率为20Hz，上限频率zui低为200Hz。
终止频率：选择自动调谐时的结尾频率，下限频率为100Hz，上限频率zui低为300Hz。
1．设置"起始频率"不可高于"终止频率"。
2.当*次试验时建议采用30Hz～300Hz进行扫描。
3.当已经知道大概频率范围时，可以选定在适当的频率段扫描，以减少试验时间。
起始电压：设置调谐时输入电压的初此值。
1. 对Q值较低的试品如发电机、电动机、架空母线，初此值设定为50～70V；
2. 对Q值较高的试品如电力电缆、变压器、GIS等，初此值设定为30～50V。
*阶段试验电压：设置试验电压的*阶段值。
*阶段试验时间：设置*阶段试验电压的耐压时间。
第二阶段试验电压：设置试验电压的第二阶段值。
第二阶段试验时间：设置第二阶段试验电压的耐压时间。
第三阶段试验电压：设置试验电压的第三阶段值。
第三阶段试验时间：设置第三阶段试验电压的耐压时间。
我们的电压跟踪系统具备自动校核较大电压波动的功能，但电网电压的波动幅度较小，由此而引起的高压电压的波动也在仪器的捕捉范围内，因此，我们强烈建议你在设置试验电压时，将“试验电压”的数值设定为比要施加的试验电压低2％Ue。
如果没有阶段性耐压试验时，只需设置一个阶段试验电压值和相应的试验时间，其它阶段试验电压和试验时间设为0。
分压器变比：分压器单节变比为3000：1，“分压器变比”设置为3000；（一般出厂已设置好）
过压保护：设置试验电压的极限值，电压超过时自动终止试验，一般比试验电压高10%。
过流保护：设置低压输出电流的值。
在不知道实际试验电流的情况下，一般将其设置成装置额定电流。
闪络保护：设置击穿电压的误差值,且当闪络后液晶显示屏须重新启动
ENT：确认键。
1～0：数字键：选择需要设置的数值。
ESC：返回键。
帮助：提供设置“试验参数”时的注意事项。
点击“帮助”后，显示界面如图
当“参数配置”设置完时，点击“自动试验”，进入“自动试验”界面，显示界面如图
点击“开始试验”，系统自动寻找谐振点，右下角提示“正在调谐，如有异常情况，请点击“降压停机””；蓝代表电压曲线，显示界面如图
找到谐振点后，系统自动升压，右下角提示“正在升压，如有异常情况，请点击“降压停机””；显示界面如图
当U谐振电压升到试验的耐压值时，系统自动耐压计时，右下角提示“正在计时，如有异常情况，请点击“降压停机””；显示界面如图
时间到设置时的耐压时间时，系统自动降压，右下角提示“正在降压，如有异常情况，请点击“降压停机””；显示界面如图
当U谐振电压降压0时，右下角提示“试验完成”，显示界面如图
插入U盘，点击“备份”即可以把当页试验记录输入到U盘。
不同厂家生产的串联谐振试验装置试验方法会稍微有所不同，本文主要以湖北仪天成电力设备有限公司生产的设备进行的讲解，因此在实际的试验过程中，需要首先熟读产品操作说明书，严格按照说明书来进行操作。
