电缆桥架技术交底记录知识讲解

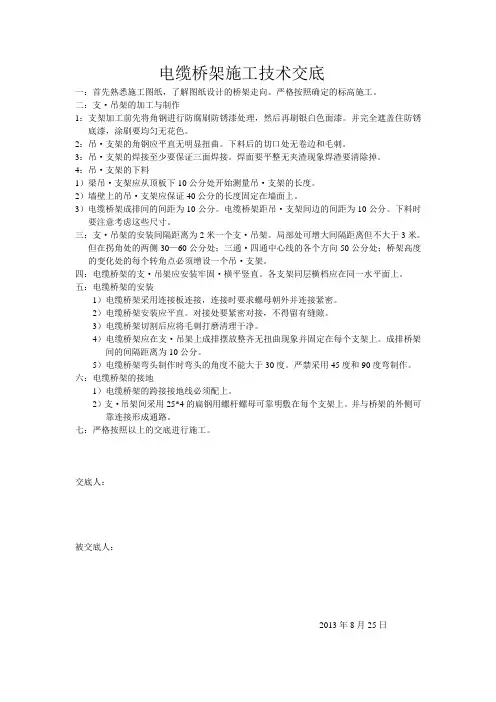

电缆桥架施工技术交底
电缆桥架施工技术交底一：首先熟悉施工图纸，了解图纸设计的桥架走向。
严格按照确定的标高施工。
二：支·吊架的加工与制作1：支架加工前先将角钢进行防腐刷防锈漆处理，然后再刷银白色面漆。
并完全遮盖住防锈底漆，涂刷要均匀无花色。
2：吊·支架的角钢应平直无明显扭曲。
下料后的切口处无卷边和毛刺。
3：吊·支架的焊接至少要保证三面焊接。
焊面要平整无夹渣现象焊渣要清除掉。
4：吊·支架的下料1）梁吊·支架应从顶板下10公分处开始测量吊·支架的长度。
2）墙壁上的吊·支架应保证40公分的长度固定在墙面上。
3）电缆桥架成排间的间距为10公分。
电缆桥架距吊·支架间边的间距为10公分。
下料时要注意考虑这些尺寸。
三：支·吊架的安装间隔距离为2米一个支·吊架。
局部处可增大间隔距离但不大于3米。
但在拐角处的两侧30—60公分处；三通·四通中心线的各个方向50公分处；桥架高度的变化处的每个转角点必须增设一个吊·支架。
四：电缆桥架的支·吊架应安装牢固·横平竖直。
各支架同层横档应在同一水平面上。
五：电缆桥架的安装1）电缆桥架采用连接板连接，连接时要求螺母朝外并连接紧密。
2）电缆桥架安装应平直。
对接处要紧密对接，不得留有缝隙。
3）电缆桥架切割后应将毛刺打磨清理干净。
4）电缆桥架应在支·吊架上成排摆放整齐无扭曲现象并固定在每个支架上。
成排桥架间的间隔距离为10公分。
5）电缆桥架弯头制作时弯头的角度不能大于30度。
严禁采用45度和90度弯制作。
六：电缆桥架的接地1）电缆桥架的跨接接地线必须配上。
2）支·吊架间采用25*4的扁钢用螺杆螺母可靠明敷在每个支架上。
并与桥架的外侧可靠连接形成通路。
七：严格按照以上的交底进行施工。
交底人：被交底人：2013年8月25日。

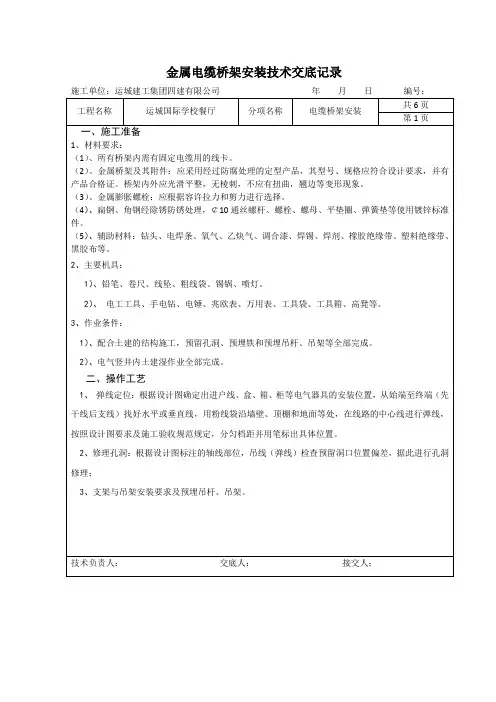

电缆桥架安装技术交底记录说课讲解
施工单位：运城建工集团四建有限公司年月日编号：
工程名称
运城国际学校餐厅
分项名称
电缆桥架安装
共6页
第1页
一、施工准备
1、材料要求：
（1）、所有桥架内需有固定电缆用的线卡。
（2）、金属桥架及其附件：应采用经过防腐处理的定型产品，其型号、规格应符合设计要求，并有产品合格证。桥架内外应光滑平整，无棱刺，不应有扭曲，翘边等变形现象。
E、埋好螺栓后，可用螺母配上相应的垫圈将支架或吊架直接固定在金属膨胀螺栓上。
技术负责人：交底人：接交人：
金属电缆桥架安装技术交底记录
施工单位：运城建工集团四建有限公司年月日编号：
工程名称
运城国际学校餐厅
分项名称
电缆桥架安装
共6页
第3页
6、桥架安装：
（1）、桥架安装要求：
（2）、桥架应平整，无扭曲变形，内壁无毛刺，各种附件齐全。
D、支架与吊架的材料采用40*40*4mm角钢，大部分使用膨胀栓及￠10通丝吊杆配合“一”字型角钢固定，小部分使用角钢“U”字型角钢膨胀螺丝固定。
F、固定支点间距一般不应大于l.5～2m。在进出接线盒、箱、柜、转角、转弯和变形缝两端及丁字接头的三端500mm以内应设置固定支持点。
G、支架与吊架距离上层楼板不应小于150～200mm；距地面高度不应低于100～150mm；
（3)、桥架与盒、箱、柜等连接时，进线和出线口等处应采用抱脚连接，并用螺丝紧固，末端应加装封堵。
（4）、建筑物的表面如有坡度时，桥架应随其变化坡度。待桥架全部敷设完毕后，应在配线之前进行调整检查。确认合格后，再进行槽内配线。
技术负责人：交底人：接交人：
金属电缆桥架安装技术交底记录

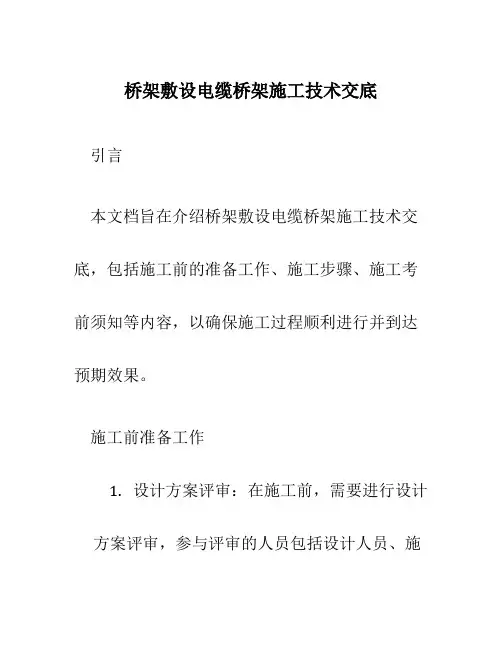

桥架敷设电缆桥架施工技术交底
桥架敷设电缆桥架施工技术交底引言本文档旨在介绍桥架敷设电缆桥架施工技术交底，包括施工前的准备工作、施工步骤、施工考前须知等内容，以确保施工过程顺利进行并到达预期效果。
施工前准备工作1.设计方案评审：在施工前，需要进行设计方案评审，参与评审的人员包括设计人员、施工人员、监理人员等。
评审内容包括电缆桥架的规格、敷设路径、连接件的选择等。
2.施工图纸碰撞检查：施工前需要对施工图纸进行碰撞检查，以确保电缆桥架与其它设施的安装不发生冲突。
3.材料准备：施工前需要准备好所需的电缆桥架材料，包括桥架、连接件、螺栓等。
材料选择要符合设计要求，并做好材料清单和验收记录。
4.施工人员培训：施工前需要对施工人员进行培训，包括电缆桥架的安装方法、考前须知、施工流程等内容。
同时，施工人员需要了解相关平安规定，掌握正确的平安操作流程。
施工步骤1.清理工作区域：施工前需要清理工作区域，确保施工场地干净整洁，去除杂物和障碍物。
2.定位和标记：根据设计图纸要求，用粉笔或粉末在施工区域上做出电缆桥架的敷设路径标记，以便后续的安装工作。
3.安装支架：根据设计要求，在敷设路径上安装支架。
支架的安装要平稳牢固，位置要准确无误。
4.安装桥架：将桥架按照设计要求安装在支架上，连接桥架的连接件要正确无误。
安装过程中，要确保桥架与支架之间的连接牢固可靠。
5.敷设电缆：将电缆沿桥架敷设，固定电缆的同时，要保证电缆的张力适当，防止拉力过大导致电缆损坏。
6.路径纠正和整改：在电缆敷设完毕后，需要对敷设路径进行纠正和整改。
对于非垂直和非水平的敷设段落，需要进行调整，保证电缆的敷设质量。
7.检查和测试：完成电缆桥架敷设后，需要进行检查和测试。
检查包括电缆是否好好固定，连接件是否牢固等。
测试可通过对电缆进行电气性能测试，以确保电缆正常运行。
8.记录和归档：施工完成后，需要对整个施工过程进行记录和归档。
包括施工方案、施工图纸、材料清单、施工现场照片等。
施工考前须知1.平安第一：施工过程中，要严格遵守相关的平安操作规程，佩戴好平安防护用具，确保施工人员的人身平安。
电缆桥架安装安全交底记录
14、施工作业搭设的扶梯工作台、脚手架、防护栏等要牢固可靠，并经验收合格后方可使用。扶梯工作台、脚手架要包上胶皮，防止操作台滑倒，出现安全事故，作业时必须有专人进行操作台安全防护
项目专业技术负责人：
交底人：
接收人：
电缆桥架安装安全技术交底
工程名称
施工
一、技术交底
1、在施工人员进场以后，首先应熟悉图纸，和设计人员进行技术交底，明确施工工作量和施工要求。
2、桥架的架设应按施工图纸施工，施工过程中严格按照现行的有关技术标准。应该注意的是在架设时支架、托臂应安装牢固，且横平竖直，各支架的同层横档在同一水平上，其高低偏差不应大于5mm。托架支吊架沿桥架走向左右的偏差不应大于10mm。桥架有支柱的，支柱要稳固，用托臂的，膨胀螺栓要安装稳固。电缆桥架全长均应有良好接地。
5、各种电动机械设备必须有可靠有效的安全接地和防雷装置，方能开动使用。
6、不懂电气和机械的人员，严禁使用和玩弄机电设备。
7、吊装区内非操作人员严禁入内，吊装机械必须完好，把杆下方不准站人。在吊装不便时应事先制定安全措施，采取防范措施。
8、设备通电调试前，必须检查线路接线是否正确，保护措施是否齐全，确认无误后，方可通电调试：送电调试阶段应严格值守制度，严格执行送电程序。必要时还得专人看护。

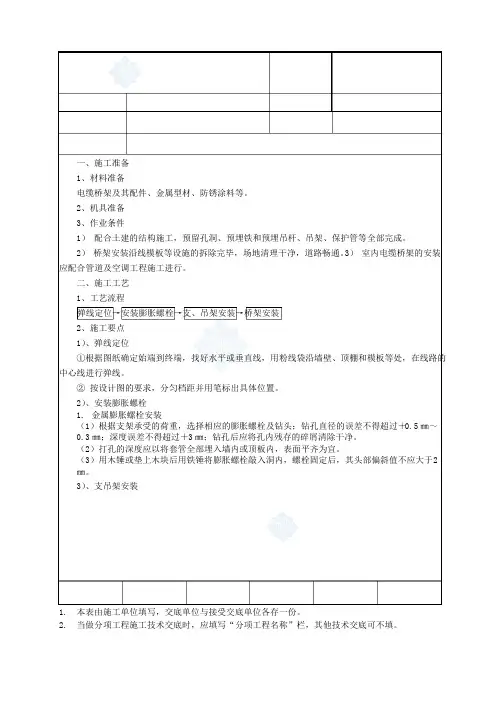

电缆桥架安装技术交底
一、施工准备1、材料准备电缆桥架及其配件、金属型材、防锈涂料等。
2、机具准备3、作业条件1）配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架、保护管等全部完成。
2）桥架安装沿线模板等设施的拆除完毕，场地清理干净，道路畅通。
3）室内电缆桥架的安装应配合管道及空调工程施工进行。
二、施工工艺1、工艺流程弹线定位→安装膨胀螺栓→支、吊架安装→桥架安装2、施工要点1）、弹线定位①根据图纸确定始端到终端，找好水平或垂直线，用粉线袋沿墙壁、顶棚和模板等处，在线路的中心线进行弹线。
②按设计图的要求，分匀档距并用笔标出具体位置。
2）、安装膨胀螺栓1.金属膨胀螺栓安装（1）根据支架承受的荷重，选择相应的膨胀螺栓及钻头；钻孔直径的误差不得超过＋0.5㎜～0.3㎜；深度误差不得超过＋3㎜；钻孔后应将孔内残存的碎屑清除干净。
（2）打孔的深度应以将套管全部埋入墙内或顶板内，表面平齐为宜。
（3）用木锤或垫上木块后用铁锤将膨胀螺栓敲入洞内，螺栓固定后，其头部偏斜值不应大于2㎜。
3）、支吊架安装1.本表由施工单位填写，交底单位与接受交底单位各存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。
①支吊架制作支吊架用型材下料、钻孔必须用切割机、台钻，严禁使用气割；焊接焊缝饱满，除掉焊渣后用自制支架与吊架所用扁铁规格不应小于30×3㎜，扁钢规格不小于25×25×3㎜，圆钢不小于ф8。
自制吊支架必须按要求进行防腐处理。
②支吊架位置的确定在确定支吊架的位置时，应符合设计规定，当设计无明确规定时，也可按生产厂家提供的产品特性数据确定。
电缆桥架水平敷设时，支撑跨距一般为1.5～2m。
电缆桥架垂直敷设时，固定点间距不宜大于2m。
支架与吊架在安装时应挂线或弹线找直，用水平尺找平，以保证安装后横平竖直。
非直线段的支、吊架位置见图1，桥架弯通或三通、四通弯曲半径不大于300mm时，应在距弯曲段与直线段接合处300～600mm的直线段侧设置一个支吊架。

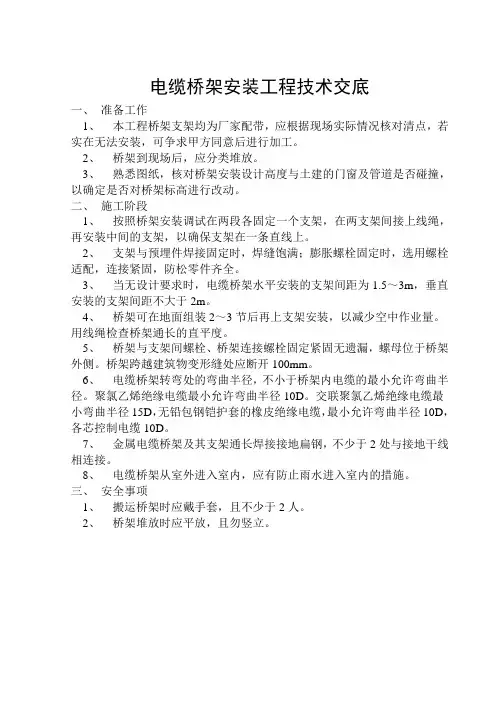

电缆桥架安装工程技术交底
电缆桥架安装工程技术交底
一、准备工作
1、本工程桥架支架均为厂家配带，应根据现场实际情况核对清点，若实在无法安装，可争求甲方同意后进行加工。
2、桥架到现场后，应分类堆放。
3、熟悉图纸，核对桥架安装设计高度与土建的门窗及管道是否碰撞，以确定是否对桥架标高进行改动。
二、施工阶段
1、按照桥架安装调试在两段各固定一个支架，在两支架间接上线绳，再安装中间的支架，以确保支架在一条直线上。
2、支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。
3、当无设计要求时，电缆桥架水平安装的支架间距为1.5～3m，垂直安装的支架间距不大于2m。
4、桥架可在地面组装2～3节后再上支架安装，以减少空中作业量。
用线绳检查桥架通长的直平度。
5、桥架与支架间螺栓、桥架连接螺栓固定紧固无遗漏，螺母位于桥架外侧。
桥架跨越建筑物变形缝处应断开100mm。
6、电缆桥架转弯处的弯曲半径，不小于桥架内电缆的最小允许弯曲半径。
聚氯乙烯绝缘电缆最小允许弯曲半径10D。
交联聚氯乙烯绝缘电缆最小弯曲半径15D，无铅包钢铠护套的橡皮绝缘电缆，最小允许弯曲半径10D，各芯控制电缆10D。
7、金属电缆桥架及其支架通长焊接接地扁钢，不少于2处与接地干线相连接。
8、电缆桥架从室外进入室内，应有防止雨水进入室内的措施。
三、安全事项
1、搬运桥架时应戴手套，且不少于2人。
2、桥架堆放时应平放，且勿竖立。
电缆桥架安装安全交底记录
电缆桥架安装安全交底记录一、工程背景和任务概述本次安装工程办公楼的电缆桥架安装工作。
任务概述如下：1.按照设计图纸，安装指定位置的电缆桥架；2.根据不同场所条件和要求，确定合适的安装方式和固定方法；3.严格遵守安装规范和操作规程，保证工程质量。
二、工程中存在的安全风险在电缆桥架安装过程中，存在一些潜在的安全风险，如下所示：1.高处作业风险：部分安装位置较高，存在高处作业风险，需注意防护措施；2.电缆桥架重量较大：安装过程中需要提升和固定电缆桥架，需合理选择工具和保护装置；3.电缆桥架安装位置狭窄：一些安装位置空间有限，需注意作业方式和适当的人员控制。
三、施工方案和安全措施为了确保施工安全和工程质量，采取以下措施：1.严格遵守相关法律法规和安全规范，确保施工符合要求；2.合理安排人员和设备，确保作业过程安全顺利；3.提前调查工程现场情况，评估风险并采取相应的安全防护措施；4.配备必要的防护装备，如安全帽、安全带、防滑鞋等；5.针对高处作业，采用安全绳保护员工，严禁高空抛物；6.使用合适的工具和设备，避免人工搬运过重物品；7.安装结束后，清理现场，确保通道安全畅通。
四、施工过程和要点总结1.施工前，按照设计图纸确定电缆桥架的安装位置和路径；2.安装固定支架，确保固定牢固并与墙体保持一定距离；3.根据实际需要，在桥架上加装设备固定支架和配管器材；4.对于水平安装位置，使用水平仪进行调整，确保水平度符合标准；5.对于垂直安装位置，使用垂直仪进行调整，确保垂直度符合标准；6.在水平桥架上穿线时，使用合适的夹具和卡子，确保电缆固定牢固；7.在垂直桥架上穿线时，使用合适的挂钩和吊环进行固定；8.安装结束后，对整个工程进行巡检，确保工程质量合格。
五、经验教训和总结通过本次电缆桥架安装工作，我们总结了以下经验教训：1.提前调查工程现场情况，评估风险，做好安全准备工作；2.在高处作业时，加强员工安全意识，使用合适的防护装备和工具；3.严格按照设计图纸和施工规范进行施工，确保工程质量；4.进行合理的工作安排和协调，确保施工进度和质量控制；5.清理工地垃圾和杂物，保持施工现场整洁有序。
室内电缆桥架安装工程安全技术交底
室内电缆桥架安装⼯程安全技术交底确定电缆桥架位置固定⽀架桥架安装配电箱固定四、操作⼯艺（⼀）确定电缆桥架位置1、电缆桥架应敷设在安全、⼲燥、易操作的电⽓竖井内。
2、按照图纸设计的位置，计算空间尺⼨是否满⾜操作距离的要求,特别是竖井内桥架、配电箱数量较多,尺⼨较⼤、管路较多时,经常出现排列困难,因此必须仔细核对尺⼨,必要时与⼟建配合,进⾏相应的变更。
3、检查竖井内楼板上预留的洞⼝位置是否合适,不合适应及时修整、剔凿,使上下楼层所对应的洞⼝通直不错位,注意不要影响结构。
（⼆）固定⽀架1、固定桥架的⽀架采⽤50×50×5的⾓钢,⾼度为距地⾯1500～2000mm,有两种固定⽅式,⼀种是⽤膨胀螺栓固定,⼀种是采⽤焊接。
2、桥架下部固定采⽤10号槽钢,槽钢距墙边不⼩于50mm,座在楼板的预留洞⼝,与预埋在洞⼞的埋件焊接固定或采⽤膨胀螺栓与楼板固定。
在槽钢上固定两根50×50×5的⾓钢,⽤来直接与桥架连接固定见图5-28。
3、在楼板的下⾯有预埋件来固定防⽕隔板,上托防⽕枕。
4、电⽓竖井内固定桥架的⽀架和槽钢的固定⽅法见图5-29。
电缆⽀架全长均应有良好的接地,即将⽀架与墙上预埋的接地埋件焊成⼀体。
5、电⽓竖井内电缆配线的垂直安装见图5-30。
（三）桥架安装1、桥架与⽀架之间固定采⽤螺栓。
2、桥架与钢管之间连接采⽤专⽤锁母固定,并有跨接地线。
3、当直线段钢制电缆桥架超过30m,应有伸缩缝,其连接采⽤伸缩连接板。
（四）电缆敷设1、在桥架就位后,即可敷设线缆。
按照设计要求.将需要敷设在该桥架中的电缆按顺序摆放,排列应整齐.尽量避免交叉。
敷设时要按适当的问距加以固定,并且及时装设标志牌。
电缆终端头,竖井的两端均应装设标志牌。
标志牌上应注明线路编号,⽆编号时,写明电缆型号、规格及起讫地点:字迹应清晰,不易脱落,规格要统⼀,能防腐,挂装应牢固。
电缆在终端头和接头处要留出备⽤长度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技术交底记录
2016年月日
用水泥砂浆抹死，应凿开孔洞，使用防火堵板及防火材料正确进行封堵。
14、水平桥架敷设距离地面高度过低，不符合施工要求，应调整施工方法，按照要求将高度提升至合理高度。
15、金属桥架与箱、柜连接，直接放置于箱、柜上方，未做任何连接，应及时补加抱脚连接片，使用螺丝进行固定。
16、桥架在穿越变形缝时未做补偿装置，应及时拆除，补做补偿装置。
五、成品保护：
1、桥架的搬运及堆放应集中，不能随处乱丢乱放，注意防污。
2、桥架安装过程中，人字梯及组合架不要碰坏建筑物的墙面及门窗以及其它工种的成品。
3、对于受污生锈的桥架在发现后要及时处理，补刷防锈漆。
4、金属桥架在邻近热力管网和空调风管施工时，应注意预留出其保温层的间距。
