2021年桥架安装技术交底
桥架安装技术交底
桥架安装技术交底一、前期准备工作1.1 施工环境桥架安装施工环境应具备以下条件：•地面平整，无明显障碍物干扰安装；•清理场地，确保施工区域无杂物和垃圾；•确保施工现场操作安全和周边人员安全；•设置施工警示标志，提醒过往行人和车辆注意。
1.2 工具设备桥架安装所需的工具和设备如下：•硬度测量仪：用于测量桥架的硬度，以保证桥架的强度和稳定性；•钢制均梁、钢筒、钢丝绳等：用于支撑和固定桥架；•钢质锤：用于敲打连接部位，确保连接锁紧；•手持钢锯：用于切割桥架长度，以适应安装位置；•扳手、起子等常规工具：用于拆装钢板和连接配件；•应急设备：包括急救箱、消防器具等，确保施工期间安全。
二、桥架安装步骤2.1 安装前测量进行桥架安装前，需要进行测量，确定安装高度、长度和安装位置。
同时，应测量桥架的硬度，以确保安装完毕后桥架的强度和稳定性。
2.2 钢筋焊接对于钢筋桥架，需要进行钢筋的焊接。
钢筋焊接应符合相关规范，确保焊接接头牢固可靠。
2.3 固定起始支架在开始安装之前，需要将起始支架固定在已确定的安装位置。
起始支架的固定方法应根据实际情况和桥架类型确定，一般采用焊接或钢制均梁、钢筒等支撑。
2.4 安装中间支架在起始支架安装完毕后，可以开始安装中间支架。
中间支架的数量和位置根据实际情况和桥架长度确定。
中间支架的安装流程如下：1.将钢筋调整到正确的高度；2.使用钢筋或钢筒支撑，使其处于正确的水平线上；3.与起始支架焊接，或使用钢丝绳连接；4.检查安装牢固。
2.5 安装末端支架当安装到桥架的末端时，需要安装末端支架。
安装末端支架的方法与中间支架类似，但需要特别注意安装位置和精度。
2.6 检查整体状况在安装完毕后，需要对桥架进行整体检查。
检查内容包括以下几个方面：•检查各处连接是否牢固；•检查桥架是否处于正确的水平线上；•检查桥架的硬度是否符合相关要求。
三、安全注意事项在桥架安装过程中，需要特别注意以下安全事项：1.施工人员必须配戴安全帽，并严格遵守安全操作规程；2.施工现场应设置安全警示标志，提醒过往行人和车辆注意安全；3.施工现场应保持清洁和整洁，防止杂物、残渣等影响安全；4.施工人员应按规定使用工具和设备，并保持其良好状态；5.确保施工期间有足够的应急设备，以应对突发情况；6.在桥架安装完成后，需要进行整体检查，确保桥架牢固可靠。

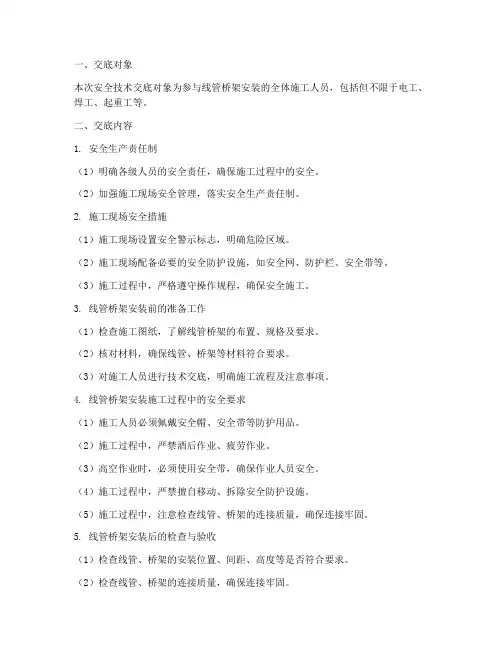

线管桥架安装安全技术交底模板
一、交底对象本次安全技术交底对象为参与线管桥架安装的全体施工人员，包括但不限于电工、焊工、起重工等。
二、交底内容1. 安全生产责任制（1）明确各级人员的安全责任，确保施工过程中的安全。
（2）加强施工现场安全管理，落实安全生产责任制。
2. 施工现场安全措施（1）施工现场设置安全警示标志，明确危险区域。
（2）施工现场配备必要的安全防护设施，如安全网、防护栏、安全带等。
（3）施工过程中，严格遵守操作规程，确保安全施工。
3. 线管桥架安装前的准备工作（1）检查施工图纸，了解线管桥架的布置、规格及要求。
（2）核对材料，确保线管、桥架等材料符合要求。
（3）对施工人员进行技术交底，明确施工流程及注意事项。
4. 线管桥架安装施工过程中的安全要求（1）施工人员必须佩戴安全帽、安全带等防护用品。
（2）施工过程中，严禁酒后作业、疲劳作业。
（3）高空作业时，必须使用安全带，确保作业人员安全。
（4）施工过程中，严禁擅自移动、拆除安全防护设施。
（5）施工过程中，注意检查线管、桥架的连接质量，确保连接牢固。
5. 线管桥架安装后的检查与验收（1）检查线管、桥架的安装位置、间距、高度等是否符合要求。
（2）检查线管、桥架的连接质量，确保连接牢固。
（3）检查线管、桥架的接地、防雷等安全措施是否到位。
（4）验收合格后，方可进行后续施工。
三、注意事项1. 施工过程中，严格遵守操作规程，确保安全施工。
2. 高空作业时，必须使用安全带，确保作业人员安全。
3. 施工过程中，注意检查线管、桥架的连接质量，确保连接牢固。
4. 线管、桥架的防火、防爆措施必须到位。
5. 施工过程中，加强施工现场安全管理，落实安全生产责任制。
四、安全技术交底责任人本次安全技术交底责任人：XXX五、安全技术交底时间本次安全技术交底时间为：XXXX年XX月XX日六、安全技术交底记录1. 施工单位：____________________2. 施工项目：____________________3. 施工地点：____________________4. 施工人员：____________________5. 安全技术交底责任人：____________________6. 交底时间：____________________7. 交底内容：____________________8. 交底人签字：____________________9. 接收人签字：____________________注：以上模板仅供参考，具体交底内容应根据实际情况进行调整。

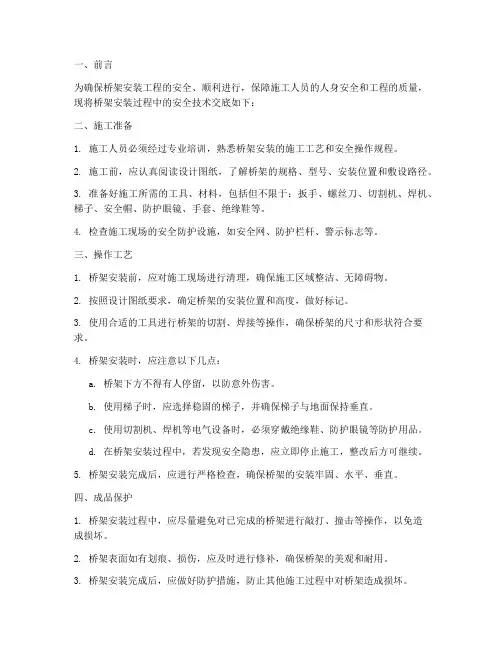

桥架安装时的安全技术交底模板
一、前言为确保桥架安装工程的安全、顺利进行，保障施工人员的人身安全和工程的质量，现将桥架安装过程中的安全技术交底如下：二、施工准备1. 施工人员必须经过专业培训，熟悉桥架安装的施工工艺和安全操作规程。
2. 施工前，应认真阅读设计图纸，了解桥架的规格、型号、安装位置和敷设路径。
3. 准备好施工所需的工具、材料，包括但不限于：扳手、螺丝刀、切割机、焊机、梯子、安全帽、防护眼镜、手套、绝缘鞋等。
4. 检查施工现场的安全防护设施，如安全网、防护栏杆、警示标志等。
三、操作工艺1. 桥架安装前，应对施工现场进行清理，确保施工区域整洁、无障碍物。
2. 按照设计图纸要求，确定桥架的安装位置和高度，做好标记。
3. 使用合适的工具进行桥架的切割、焊接等操作，确保桥架的尺寸和形状符合要求。
4. 桥架安装时，应注意以下几点：a. 桥架下方不得有人停留，以防意外伤害。
b. 使用梯子时，应选择稳固的梯子，并确保梯子与地面保持垂直。
c. 使用切割机、焊机等电气设备时，必须穿戴绝缘鞋、防护眼镜等防护用品。
d. 在桥架安装过程中，若发现安全隐患，应立即停止施工，整改后方可继续。
5. 桥架安装完成后，应进行严格检查，确保桥架的安装牢固、水平、垂直。
四、成品保护1. 桥架安装过程中，应尽量避免对已完成的桥架进行敲打、撞击等操作，以免造成损坏。
2. 桥架表面如有划痕、损伤，应及时进行修补，确保桥架的美观和耐用。
3. 桥架安装完成后，应做好防护措施，防止其他施工过程中对桥架造成损坏。
五、安全交底1. 施工人员应严格遵守安全生产的规章制度，加强安全意识，杜绝违章作业。
2. 进入施工现场，必须佩戴安全帽、防护眼镜、手套、绝缘鞋等防护用品。
3. 施工过程中，应保持施工现场的整洁，不得随意堆放杂物。
4. 施工现场应设置明显的警示标志，提醒施工人员注意安全。
5. 施工人员应随时关注施工现场的安全状况，发现安全隐患，应及时报告并采取措施。
6. 施工结束后，应做好现场清理工作，确保施工区域安全、整洁。
桥架安装施工技术交底
桥架安装施工技术交底1、为确保本工程施工质量达到优良标准,施工班组在施工前必须树立"质量第一”思想，重视施工质量,认真熟悉图纸，了解施工规范,精心施工,增强“创建品牌工程,让顾客满意”的质量目标意识。
2、施工前班组必须先熟悉设计图纸及施工员画的桥架敷设透视详图上的桥架走向及所选用配件、支架的规格、型号,并仔细核对送至现场的实物材料,是否有误,确定后方能施工。
3、根据施工图确定的桥架敷设位置,先在墙面上弹出垂直桥架的敷设直线,再弹出水平桥架的敷设横线。
4、弹线完成后,进入支架安装工序。
根据规范规定：每节桥架的固定点不应少于两个及在转角、分支处和端部均应有固定点的要求,合理均匀分配桥架支架（固定点）的设置位置。
5、在安装桥架各类支架（固定点）的施工中,必须牢记：多孔砖墙上严禁使用膨胀螺栓固定铁件。
6、桥架敷设应平整、无扭曲变形,内壁应光滑、无毛刺。
7、桥架连接处的接口应平直、严密,盖板应齐全、平整、无翘角。
8、固定及连接桥架的螺栓应紧固；桥架连接片及螺栓的螺母应设在桥架的外侧。
9、桥架的出线口应位置正确、光滑、无毛刺。
10、桥架的敷设应平直整齐,水平或垂直允许偏差为长度的2%。
,且全长允许偏差为20mm；安装后的桥架盖板应便于开启。
11、金属桥架敷设安装后,必须牢固地连接成为一整体,并与接地主干线可靠连接。
镀锌桥架可不做跨接接地线,但防松装置应设在明显部位,且在每个连接部位的两端不少于两处。
12、桥架敷设完毕后,班组必须进行自检,填写班组自检单,并报施工员进行复核。
接受交底人签字:交底人签字:年月日年月日。
桥架安装技术交底
桥架安装技术交底一、材料要求1.外观检查：部件齐全，表面光滑、不变形；钢制桥架涂层完整，无锈蚀；防火桥架涂层完整，无扭曲变形，不压扁，便面不划伤。
2.桥架及其附件：应采用经过镀锌处理或其他防腐处理的定型产品。
规格、型号应符合实际要求。
桥架内应光滑平整组，无棱刺，不应有扭曲、翘边等现象。
3.支吊架用材:采用的钢板、圆钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料，都应经过镀锌处理，焊接的部位应做好防锈防腐措施。
二、工具准备电工工具、手电钻、冲击钻、卷尺放线工具等。
三、施工工艺1.施工工序：预留孔洞弹线定位膨胀螺栓安装支吊架安装桥架安装保护底线连接2.划线定位：根据图纸，从电缆桥架始端至终端（先干线后支线）找好水平或垂直线。
（建筑物如有坡度，电缆桥架应随其坡度）3.支吊架安装：a 钢支架应焊接牢固，无显著变形、焊缝均匀平整，焊缝长度应符合要求，不得出现裂纹、咬边气孔、凹陷、漏焊等缺陷b 支架与掉价安装应牢固，保证横平竖直，在有坡度的建筑物是安装支架与吊架应与建筑物有相同的坡度。
c 固定支点、吊点间距在1.5米。
在进出接线盒、箱、柜、转角、转弯和变形缝两端及丁字接头的三端500mm以内应设置固定支持点火吊点。
d 严禁用木砖固定支架与吊架。
e水平安装的桥架支吊架规格：桥架宽度（mm）吊杆规格（mm）800-1000 Ф14通丝杆500-600 Ф12通丝杆300-400 Ф10通丝杆150-200 Ф8 通丝杆四、桥架安装要求1.桥架应平整，无扭曲变形，内、外壁无毛刺，各种附件齐全。
2.桥架接口应平整，接缝处应紧密平直，盖板装上后应平整，无翘脚，出线口的位置准确。
3.不允许将穿过墙壁的桥架与墙上的孔洞一起封死。
4.桥架的所有非带电部分的铁件均应相互连接和跨接，使之成为一个连接导体，并做好整体接地。
5.桥架与盒、箱、柜接茬，进线和出线口等处应采用抱脚连接，并用螺丝紧固，末端应加装封堵。
6.水平线槽安装超过30m需做防晃固定支架。
电缆桥架安装工程技术交底
电缆桥架安装工程技术交底
一、准备工作
1、本工程桥架支架均为厂家配带，应根据现场实际情况核对清点，若实在无法安装，可争求甲方同意后进行加工。
2、桥架到现场后，应分类堆放。
3、熟悉图纸，核对桥架安装设计高度与土建的门窗及管道是否碰撞，以确定是否对桥架标高进行改动。
二、施工阶段
1、按照桥架安装调试在两段各固定一个支架，在两支架间接上线绳，再安装中间的支架，以确保支架在一条直线上。
2、支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。
3、当无设计要求时，电缆桥架水平安装的支架间距为1.5～3m，垂直安装的支架间距不大于2m。
4、桥架可在地面组装2～3节后再上支架安装，以减少空中作业量。
用线绳检查桥架通长的直平度。
5、桥架与支架间螺栓、桥架连接螺栓固定紧固无遗漏，螺母位于桥架外侧。
桥架跨越建筑物变形缝处应断开100mm。
6、电缆桥架转弯处的弯曲半径，不小于桥架内电缆的最小允许弯曲半径。
聚氯乙烯绝缘电缆最小允许弯曲半径10D。
交联聚氯乙烯绝缘电缆最小弯曲半径15D，无铅包钢铠护套的橡皮绝缘电缆，最小允许弯曲半径10D，各芯控制电缆10D。
7、金属电缆桥架及其支架通长焊接接地扁钢，不少于2处与接地干线相连接。
8、电缆桥架从室外进入室内，应有防止雨水进入室内的措施。
三、安全事项
1、搬运桥架时应戴手套，且不少于2人。
2、桥架堆放时应平放，且勿竖立。
桥架制作安装安全技术交底模板
一、交底目的为确保桥架制作和安装过程中的安全，预防事故发生，提高施工人员的安全意识，特制定本安全技术交底。
二、交底对象所有参与桥架制作和安装的施工人员、管理人员及监督人员。
三、交底内容1. 施工准备- 施工前应熟悉图纸，了解桥架的类型、规格、安装位置等。
- 检查施工工具、设备是否完好，如扳手、螺丝刀、切割机等。
- 准备好必要的防护用品，如安全帽、防护眼镜、手套、防尘口罩等。
2. 施工工艺- 桥架制作：严格按照设计图纸进行，确保尺寸准确，焊接牢固。
- 桥架安装：根据现场实际情况，选择合适的安装方法，确保桥架固定牢固、横平竖直。
3. 安全注意事项- 高空作业：作业人员必须佩戴安全带，作业面下方不得站人，防止坠落。
- 电气安全：使用电动工具时，确保电源线完好，操作人员必须戴绝缘手套，防止触电。
- 机械安全：操作切割机等机械时，注意机械防护装置是否完好，防止机械伤害。
- 个人防护：作业人员必须佩戴安全帽、防护眼镜、手套、防尘口罩等防护用品，防止意外伤害。
- 现场环境：施工场地应保持整洁，防止滑倒、绊倒等事故发生。
4. 应急处理- 发生事故时，立即停止作业，组织人员进行抢救，并报告上级领导。
- 对受伤人员进行简单包扎，并尽快送往医院治疗。
四、交底要求1. 施工人员必须认真听取安全技术交底，并签字确认。
2. 施工过程中，严格遵守安全操作规程，不得违章作业。
3. 安全管理人员负责监督施工过程，确保安全措施落实到位。
4. 定期对施工人员进行安全教育，提高安全意识。
五、附则1. 本安全技术交底自发布之日起执行。
2. 如有未尽事宜，由施工单位根据实际情况进行调整。
六、注意事项1. 施工过程中，如发现安全隐患，应立即停止作业，并及时报告上级领导。
2. 施工人员应自觉遵守安全操作规程，确保自身和他人的安全。
3. 施工单位应定期对施工现场进行安全检查，及时消除安全隐患。
通过以上安全技术交底，希望施工人员能够充分认识到桥架制作和安装过程中的安全重要性，严格遵守安全操作规程，确保施工安全。
桥架安装安全交底4篇
桥架安装安全交底4篇【第1篇】电缆桥架安装安全交底1.进入作业地点时，先检查、谙习作业环境。
若发觉不安全因素、隐患，必需适时向有关部门汇报，并立刻处理整改，确认安全无误后再进行施工作业。
对施工过程中发觉危及人身安全的隐患，应立刻停止作业，适时要求有关部门处理解决。
现场全部安全防护设施和安全标志等，严禁私自移动和拆除，如需短时间移动和拆除的须报经有关负责人审批后，在确保作业人员及其他人员安全的前提下才能拆移，并在工作完毕（包括中途休息）后立刻复原；2.努力学习专业安全技术学问，敬岗爱业，养成良好的职业道德风尚，树立为生产一线服务的思想，确保安全用电；3.严格执行安全用电有关规定和规范标准，服从安全管理，做到本身不违章作业，拒绝违章指挥，和适时制止他人违章作业；4.禁止带电操作，需要拉闸操作和维护和修理时，须经项目部有关部门审批，作业时执行安全用电的组织措施和技术措施，不得自行拆改用电设备设施和线路，严格按规范标准和施工组织设计，交底要求执行；5.每天对现场用电设备、设施、线路进行两次例行巡察检查，发觉问题适时停电检修并监护，同时报有关领导组织处理，全部设备、设施、线路要防护到位。
设备设施要保持乾净有效。
6.作业人员必需是经过专业安全技术学问培训和考试合格，取得特种工种作业操作证的电工、焊工并持证上岗（在有效期内）；7.作业人员必需经过入场安全教育培训，考核合格后才能上岗作业；8.电工作业时必需一人操作，一人监护，作业人员必需穿绝缘鞋，停电验电后挂停电检修标识牌再作业；9.进入施工现场必需戴好合格的安全帽，系紧下颚带，锁好带扣，高处作业必需系好合格的安全带，系挂坚固，高挂低用；10.进入施工现场禁止吸烟，禁止酒后作业，禁止追赶打闹，禁止窜岗，禁止操作与本身无关的机械临电设备，严格遵守各项安全操作规程和劳动纪律；11.施工现场注意各种不安全信号标志。
12. 电焊机应设在防砸、防雨、防潮的地点。
每台电焊机必需备有电焊机专用漏电保护开关,二次线双线到位，一（二）次线压接坚固并配备合格有效的灭火器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2
有钢铠护套的橡皮绝缘电力电缆
20D
交底人
年月日
被交底人
年月日
江苏省建设工程质量监督总站监制
技术交底
苏DQ2.1.2
工程名称
江苏德龙镍业有限公司不锈钢压延制品项目
分部工程名称
电气
分项工程名称
电缆桥架及支吊架安装
交底部位
技术交底
3
聚氯乙烯绝缘电力电缆
10D
4
交联聚氯乙烯绝缘电力电缆
15D
5
多芯控制电缆
工程名称
江苏德龙镍业有限公司不锈钢压延制品项目
分部工程名称
电气
分项工程名称
电缆桥架及支吊架安装
交底部位
技术交底
4、施工现场要做到工完、料净、场地清，做到不污染、不损坏、不丢失。梯子、平台下班时要摆放在不影响他人施工和行走的地方。
10D
注：D为电缆外径
（17）电缆桥架多层敷设时其层间距离一般为：
①桥架上布局顶板或其他障碍物不应小于0.3ｍ。
②电力电缆桥架间距不应小于0.3ｍ。
③控制电缆桥架间不应小于0.2ｍ。
④弱点及电缆桥架与电力电缆桥架间不应小于0.5ｍ，如有屏蔽盖板可减至0.3ｍ
C、桥架的接地保护
（1）金属电缆桥架及其支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接。
（5）当直线段钢制电缆桥架超过30m，铝合金或玻璃钢制电缆桥架超过15m时，应有伸缩逢，其连接宜采用伸缩连接板，桥架跨越建筑伸缩逢处应设置伸缩缝。桥架转弯处的转弯半径，不应小于桥架上的电缆最小允许弯曲半径的最大值。
（6）现场加工的桥架及弯通、三通、异径接头等应平整，内部光洁，无毛刺，并符合同等规格桥架制造厂的标准，加工应采用机械或手锯切割，不得用电、气焊切割。
工程名称
江苏德龙镍业有限公司不锈钢压延制品项目
分部工程名称
电气
分项工程名称
电缆桥架及支吊架安装
交底部位
技术交底
用房间内是可除外
（14）电缆桥架在穿过防火墙及防火楼板时，应采取防火隔离措施，具体做法下图所示
（15）电缆桥架敷设在易燃易爆气体管道和热力管道的下方，当设计无要求时，与管道的最小净距，符合下表的规定
4、使用高凳时，注意不要碰坏建筑物的墙面及门窗等。
九、安全措施
1、进入施工现场必须戴好安全帽，扣好帽带；
2、施工现场内严禁吸烟；需要用火时，必须经安全员批准，并签发动火证；
交底人
年月日
被交底人
年月日
江苏省建设工程质量监督总站监制
技术交底
苏DQ2.1.2
工程名称
江苏德龙镍业有限公司不锈钢压延制品项目
分部工程名称
（12）梯架或有孔托盘水平敷设时距地面高度不低于2.5ｍ；线槽、无孔托盘局地高度不低于2.2ｍ。但敷设在电气专用房间（如配电室、电汽竖井、技术层）内除外。
（13）桥架垂直敷设时，在距第1.8ｍ以下部分应加金属盖保护，但敷设在电气装
交底人
年月日
被交底人
年月日
江苏省建设工程质量监督总站监制
技术交底
苏DQ2.1.2
16＜S≤35
SP＝16
35＜S≤200
SP＝S／２
（4）桥架和吊架必须钻通眼用爪型螺丝连接。
（5）缩缝处装设接地跨接线。
交底人
年月日
被交底人
年月日
江苏省建设工程质量监督总站监制
技术交底
苏DQ2.1.2
工程名称
江苏德龙镍业有限公司不锈钢压延制品项目
分部工程名称
电气
分项工程名称
电缆桥架及支吊架Hale Waihona Puke 装交底部位二、施工准备
1、审阅设计图纸，现场勘查电气设备的安装位置和电缆桥架安装的路由；电缆桥架途径；建筑结构类型；预埋件和预留孔洞的位置、尺寸，并对工程系统的设计参数系统划分和组成，施工质量以及方法做到心中有数。
2、参考各专业安装图，观察相关专业的管道走向，坐标是否有冲突，应综合校核，在各类管道集汇处绘制平面图。
交底部位
技术交底
桥架宽度（㎜）
允许最小厚度（㎜）
＜400
1.5
400～800
2.0
＞800
2.5
③桥架外观检查
测量外形尺寸与标称型号规格是否一致。
热浸镀锌桥架镀层表面应均匀、无毛刺、过烧、挂灰、伤痕、周部未镀锌（直径2㎜以上）等缺陷，螺纹镀层应光滑，螺栓拧入。电镀锌的锌层表面应光滑均匀，无起皮、气泡、花斑、划痕等缺陷。喷涂应平整、光滑、均匀、不起皮、无气泡水泡。桥架焊缝表面均匀，无漏焊、裂纹、夹渣、烧穿、弧坑等缺陷。桥架螺栓孔径在螺杆直径不大于M16时，可比螺杆直径大2㎜。同一组内相邻两孔间距允许偏差±0.7㎜，任意两孔间距允许偏差±1㎜。相邻两组的端孔间距允许偏差±1.2㎜。
（4）水平安装的桥架支架间距宜为2m，大跨距桥架的支架间距不应超过设计及制造厂的规定。
（5）垂直敷设时，固定点间距不大于2ｍ。桥架弯曲半径不小于300ｍｍ时，应在距弯曲段与直线段间合处300—600ｍｍ的直线段侧设一个支撑，当弯曲半径大于300ｍｍ时，还应在弯曲段中部增设一个支吊架。在进出箱、柜和变形缝及丁字接头的三端500ｍｍ内设支撑。
（7）桥架水平安装时，应用角钢焊接限位，垂直安装时应用螺栓固定在支架上。
（8）桥架之间，盖与盖之间的连接处应对合严密。
（9） 缆桥架在穿过墙及楼板时，应采取防火隔离措施。
（10）电缆桥架应尽可能在将筑物、构筑物（如墙柱梁、楼板等）上安装。
（11）电缆桥架的总平面布置应做到距离最短有满足施工安装、电缆敷设的要求。
技术交底
（6）非镀锌电缆桥架间连接板的两端跨接铜芯地线，接地线最小允许截面积不小于4mm²。
七、技术质量要求
1、金属电缆桥架及其支架全长应不少于2处与接地(PE)或接零(PEN)干线相连接；
2、直线段钢制电缆桥架长度超过30m应设有伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置；
3、电缆桥架水平安装的支架间距为2.5m；垂直安装的支架间距为2m；
8、接地(接零)：电缆桥架保护接地(接零)线敷设正确，连接紧密牢固，接地(接零)线截面选用正确，接地(接零)线走向合理。
八、成品保护
1、不允许将穿过墙壁的桥架与墙上的孔洞一起抹死。
2、当其它专业在已经安装完毕的桥架上施工时，如土建批腻子，管道刷油时，应对桥架进行覆盖，防止污染桥架。
3、桥架盖板应齐全，不得遗漏，并防止损坏和污染线槽。
①桥架产品包装箱内应有装箱清单、产品合格证和出厂检验报告，并按清单清点桥架或附件的规格和数量。
②检查桥架板材厚度应满足下列要求：
交底人
年月日
被交底人
年月日
江苏省建设工程质量监督总站监制
技术交底
苏DQ2.1.2
工程名称
江苏德龙镍业有限公司不锈钢压延制品项目
分部工程名称
电气
分项工程名称
电缆桥架及支吊架安装
（2）桥架全长应为良好的电气通路。镀锌制品的桥架搭接处用螺母、平垫、弹簧点紧固后可不做跨接地线，但连接板两端不少于2个有放松螺帽或放松垫圈的连接固定螺栓。
（3）桥架在建筑变形缝处要做跨接地线，跨接地线要留有余量，跨接地线截面按下表选择。
桥架内最大电缆的相导线截面积S
保护地线最小截面积SP
S≤16
SP＝S
金属线槽，桥架及其附件，应采用经过镀锌处理的定型产品，其规格型号应符合设计要求，线槽，桥架内外应光滑平整，无棱刺，无扭曲，翘边无变形现象。
金属膨胀螺栓应根据允许拉力的剪力进行选择。
钢板、圆钢、扁铁、角钢、螺栓，螺母等做电工工件时，应经过镀锌处理。
铅头、电焊条、氮气、乙炔气、调和漆、橡胶绝缘带等一应俱全。
六、施工工艺
1、工艺流程
支架制作——放线定位——予埋吊杆吊架——金属膨胀螺栓安装——螺栓固定支架与吊架——桥架安装——连接片安装——扁铁敷设
2、桥架安装
A、支托架安装
（1）现场制作支架，材料采用热镀锌角钢。
（2）支架在金属构架上和混凝土构筑物上的予埋件上应采用焊接固定，混凝土上采用膨胀螺栓固定。
（3）支架应固定牢靠，横平竖直，整齐美观，在同一直线段的支架间距应均匀。各横撑间的垂直净距不应大于5mm，沿桥架走向左右的偏差不应大于10mm。
分部工程名称
电气
分项工程名称
电缆桥架及支吊架安装
交底部位
技术交底
五、作业条件
1、土建工程过程应全部结束且预留孔洞，预埋件符合设计要求，预埋件安装牢固，强度合格。2、桥架架设沿线模板等设施拆除完毕，场地清理干净，道路畅通。
3、室内电缆桥架的安装已在管道及空调工程施工基本完毕后进行。如需交叉作业，既要做好电气工程的成品保护，又要执行其它分项工程成品保护措施。
电气
分项工程名称
电缆桥架及支吊架安装
交底部位
技术交底
3、各种电动机械设备必须安全接地和防护装置方能开动使用；
4、从事高处作业要定期体检，经医生诊断，凡患高血压、心脏病、贫血病、癫痫病以及其它不适应高处作业的，不得从事高处作业；
5、高处作业衣着要灵便，禁止穿硬底和带钉易滑的鞋；
6、高处作业所用材料要堆放平稳，工具应随手装入工具袋(套)内，上下传递物件禁止抛掷；
四、主要机具
1、铅笔、卷尺、线坠、粉线袋、锡锅、喷灯、电焊机、切割机。
2、电工工具、手电钻、电锤、冲击钻、兆欧表、万用表、工具袋、工具箱、高凳、脚手架。流动配电箱、移动电缆盘、经纬仪、水平仪、绝缘表、、梯子等。
交底人
年月日
被交底人
年月日
江苏省建设工程质量监督总站监制
技术交底
苏DQ2.1.2
工程名称
江苏德龙镍业有限公司不锈钢压延制品项目
（2）桥架的连接宜采用平滑的半园头螺栓，螺母应处于桥架的外侧，并固定牢固。
