桥架安装技术交底一、前期准备工作1.1 施工环境桥架安装施工环境应具备以下条件:•地面平整,无明显障碍物干扰安装;•清理场地,确保施工区域无杂物和垃圾;•确保施工现场操作安全和周边人员安全;•设置施工警示标志,提醒过往行人和车辆注意。
1.2 工具设备桥架安装所需的工具和设备如下:•硬度测量仪:用于测量桥架的硬度,以保证桥架的强度和稳定性;•钢制均梁、钢筒、钢丝绳等:用于支撑和固定桥架;•钢质锤:用于敲打连接部位,确保连接锁紧;•手持钢锯:用于切割桥架长度,以适应安装位置;•扳手、起子等常规工具:用于拆装钢板和连接配件;•应急设备:包括急救箱、消防器具等,确保施工期间安全。
二、桥架安装步骤2.1 安装前测量进行桥架安装前,需要进行测量,确定安装高度、长度和安装位置。
同时,应测量桥架的硬度,以确保安装完毕后桥架的强度和稳定性。
2.2 钢筋焊接对于钢筋桥架,需要进行钢筋的焊接。
钢筋焊接应符合相关规范,确保焊接接头牢固可靠。
2.3 固定起始支架在开始安装之前,需要将起始支架固定在已确定的安装位置。
起始支架的固定方法应根据实际情况和桥架类型确定,一般采用焊接或钢制均梁、钢筒等支撑。
2.4 安装中间支架在起始支架安装完毕后,可以开始安装中间支架。
中间支架的数量和位置根据实际情况和桥架长度确定。
中间支架的安装流程如下:1.将钢筋调整到正确的高度;2.使用钢筋或钢筒支撑,使其处于正确的水平线上;3.与起始支架焊接,或使用钢丝绳连接;4.检查安装牢固。
2.5 安装末端支架当安装到桥架的末端时,需要安装末端支架。
安装末端支架的方法与中间支架类似,但需要特别注意安装位置和精度。
2.6 检查整体状况在安装完毕后,需要对桥架进行整体检查。
检查内容包括以下几个方面:•检查各处连接是否牢固;•检查桥架是否处于正确的水平线上;•检查桥架的硬度是否符合相关要求。
三、安全注意事项在桥架安装过程中,需要特别注意以下安全事项:1.施工人员必须配戴安全帽,并严格遵守安全操作规程;2.施工现场应设置安全警示标志,提醒过往行人和车辆注意安全;3.施工现场应保持清洁和整洁,防止杂物、残渣等影响安全;4.施工人员应按规定使用工具和设备,并保持其良好状态;5.确保施工期间有足够的应急设备,以应对突发情况;6.在桥架安装完成后,需要进行整体检查,确保桥架牢固可靠。
线管桥架安装安全技术交底模板

一、交底对象本次安全技术交底对象为参与线管桥架安装的全体施工人员,包括但不限于电工、焊工、起重工等。
二、交底内容1. 安全生产责任制(1)明确各级人员的安全责任,确保施工过程中的安全。
(2)加强施工现场安全管理,落实安全生产责任制。
2. 施工现场安全措施(1)施工现场设置安全警示标志,明确危险区域。
(2)施工现场配备必要的安全防护设施,如安全网、防护栏、安全带等。
(3)施工过程中,严格遵守操作规程,确保安全施工。
3. 线管桥架安装前的准备工作(1)检查施工图纸,了解线管桥架的布置、规格及要求。
(2)核对材料,确保线管、桥架等材料符合要求。
(3)对施工人员进行技术交底,明确施工流程及注意事项。
4. 线管桥架安装施工过程中的安全要求(1)施工人员必须佩戴安全帽、安全带等防护用品。
(2)施工过程中,严禁酒后作业、疲劳作业。
(3)高空作业时,必须使用安全带,确保作业人员安全。
(4)施工过程中,严禁擅自移动、拆除安全防护设施。
(5)施工过程中,注意检查线管、桥架的连接质量,确保连接牢固。
5. 线管桥架安装后的检查与验收(1)检查线管、桥架的安装位置、间距、高度等是否符合要求。
(2)检查线管、桥架的连接质量,确保连接牢固。
(3)检查线管、桥架的接地、防雷等安全措施是否到位。
(4)验收合格后,方可进行后续施工。
三、注意事项1. 施工过程中,严格遵守操作规程,确保安全施工。
2. 高空作业时,必须使用安全带,确保作业人员安全。
3. 施工过程中,注意检查线管、桥架的连接质量,确保连接牢固。
4. 线管、桥架的防火、防爆措施必须到位。
5. 施工过程中,加强施工现场安全管理,落实安全生产责任制。
四、安全技术交底责任人本次安全技术交底责任人:XXX五、安全技术交底时间本次安全技术交底时间为:XXXX年XX月XX日六、安全技术交底记录1. 施工单位:____________________2. 施工项目:____________________3. 施工地点:____________________4. 施工人员:____________________5. 安全技术交底责任人:____________________6. 交底时间:____________________7. 交底内容:____________________8. 交底人签字:____________________9. 接收人签字:____________________注:以上模板仅供参考,具体交底内容应根据实际情况进行调整。
桥架安装技术交底记录

桥架安装技术交底记录会议主题:桥架安装技术交底会议时间:2024年5月10日会议地点:公司会议室会议内容:1.会议开始会议主持人向与会人员介绍会议目的和议程。
并强调本次会议的重要性,希望大家能够认真参与并互相交流意见和经验。
2.桥架基本知识介绍会议主持人对桥架的基本知识进行了简要介绍,包括桥架的定义、分类、材料和常见用途等。
3.桥架安装前准备工作3.1建筑结构检查会议主持人强调在安装桥架之前,必须对建筑结构进行全面检查,确保能够承受桥架的重量和跨度。
3.2材料准备针对本次安装需要使用的材料,会议主持人逐一介绍了每种材料的特点及其在安装过程中的使用方式,并提醒大家在使用前进行检查,确保材料的质量和完整性。
3.3安装工具准备会议主持人提到了安装桥架所需要使用的各种工具,如梯子、螺丝刀、扳手等,强调了正确使用工具的重要性,并建议大家在使用工具前进行检查和维护。
4.桥架安装步骤4.1桥架悬挂装置的安装会议主持人详细介绍了桥架悬挂装置的安装步骤,包括确定悬挂点、安装悬挂装置等。
并提醒大家在安装过程中注意安全,避免发生意外。
4.2桥架段之间的连接会议主持人解释了桥架段之间的连接方式,并指导大家如何正确连接和固定桥架段,确保其稳定性和牢固性。
4.3安装支架和固定装置会议主持人详细介绍了安装桥架支架和固定装置的步骤和方法,并强调了支架和固定装置的重要性,必须按照要求进行安装,以确保桥架的稳定性。
4.4桥架的垂直和水平调整会议主持人指导大家如何进行桥架的垂直和水平调整,以确保桥架的安装位置和水平度符合要求。
5.安全注意事项会议主持人强调了在桥架安装过程中需要注意的安全事项,包括佩戴安全帽、使用防护设备、避免高处坠落等,并建议大家遵守相关安全规范和操作规程。
6.问题答疑和总结会议主持人开放了问题答疑环节,与会人员针对桥架安装过程中遇到的问题进行了讨论和交流,并得到了解决方案。
最后,会议主持人总结了本次交底内容和要点,并希望与会人员能够将所学知识应用到实际工作中。

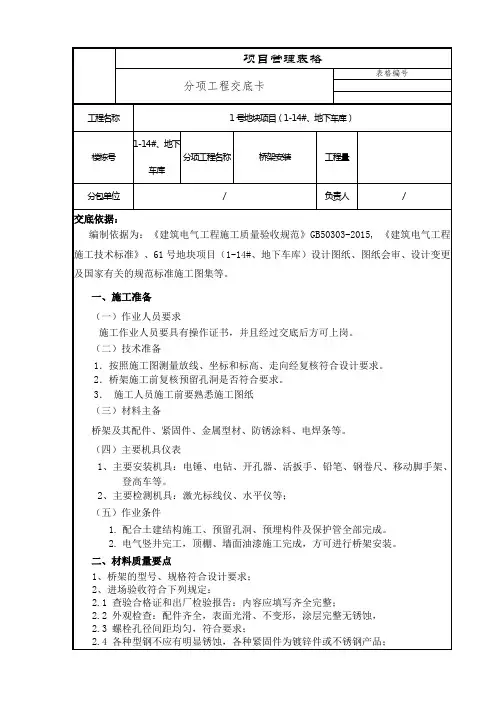

桥架安装技术交底

桥架安装技术交底一、材料要求1.外观检查:部件齐全,表面光滑、不变形;钢制桥架涂层完整,无锈蚀;防火桥架涂层完整,无扭曲变形,不压扁,便面不划伤。
2.桥架及其附件:应采用经过镀锌处理或其他防腐处理的定型产品。
规格、型号应符合实际要求。
桥架内应光滑平整组,无棱刺,不应有扭曲、翘边等现象。
3.支吊架用材:采用的钢板、圆钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料,都应经过镀锌处理,焊接的部位应做好防锈防腐措施。
二、工具准备电工工具、手电钻、冲击钻、卷尺放线工具等。
三、施工工艺1.施工工序:预留孔洞弹线定位膨胀螺栓安装支吊架安装桥架安装保护底线连接2.划线定位:根据图纸,从电缆桥架始端至终端(先干线后支线)找好水平或垂直线。
(建筑物如有坡度,电缆桥架应随其坡度)3.支吊架安装:a 钢支架应焊接牢固,无显著变形、焊缝均匀平整,焊缝长度应符合要求,不得出现裂纹、咬边气孔、凹陷、漏焊等缺陷b 支架与掉价安装应牢固,保证横平竖直,在有坡度的建筑物是安装支架与吊架应与建筑物有相同的坡度。
c 固定支点、吊点间距在1.5米。
在进出接线盒、箱、柜、转角、转弯和变形缝两端及丁字接头的三端500mm以内应设置固定支持点火吊点。
d 严禁用木砖固定支架与吊架。
e水平安装的桥架支吊架规格:桥架宽度(mm)吊杆规格(mm)800-1000 Ф14通丝杆500-600 Ф12通丝杆300-400 Ф10通丝杆150-200 Ф8 通丝杆四、桥架安装要求1.桥架应平整,无扭曲变形,内、外壁无毛刺,各种附件齐全。
2.桥架接口应平整,接缝处应紧密平直,盖板装上后应平整,无翘脚,出线口的位置准确。
3.不允许将穿过墙壁的桥架与墙上的孔洞一起封死。
4.桥架的所有非带电部分的铁件均应相互连接和跨接,使之成为一个连接导体,并做好整体接地。
5.桥架与盒、箱、柜接茬,进线和出线口等处应采用抱脚连接,并用螺丝紧固,末端应加装封堵。
6.水平线槽安装超过30m需做防晃固定支架。

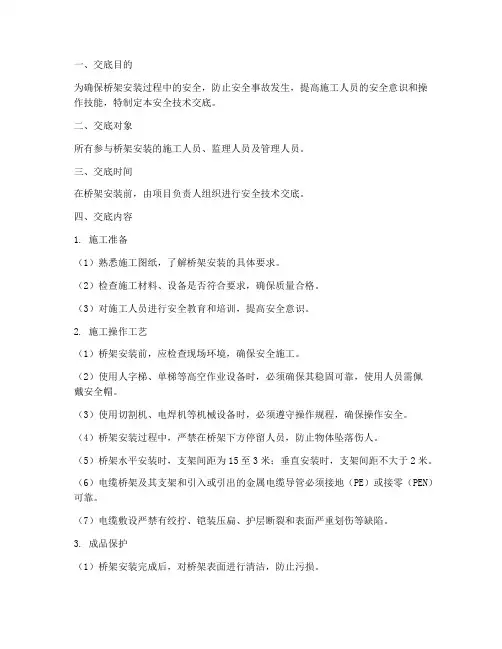

桥架的安全技术交底模板

一、交底目的为确保桥架安装过程中的安全,防止安全事故发生,提高施工人员的安全意识和操作技能,特制定本安全技术交底。
二、交底对象所有参与桥架安装的施工人员、监理人员及管理人员。
三、交底时间在桥架安装前,由项目负责人组织进行安全技术交底。
四、交底内容1. 施工准备(1)熟悉施工图纸,了解桥架安装的具体要求。
(2)检查施工材料、设备是否符合要求,确保质量合格。
(3)对施工人员进行安全教育和培训,提高安全意识。
2. 施工操作工艺(1)桥架安装前,应检查现场环境,确保安全施工。
(2)使用人字梯、单梯等高空作业设备时,必须确保其稳固可靠,使用人员需佩戴安全帽。
(3)使用切割机、电焊机等机械设备时,必须遵守操作规程,确保操作安全。
(4)桥架安装过程中,严禁在桥架下方停留人员,防止物体坠落伤人。
(5)桥架水平安装时,支架间距为15至3米;垂直安装时,支架间距不大于2米。
(6)电缆桥架及其支架和引入或引出的金属电缆导管必须接地(PE)或接零(PEN)可靠。
(7)电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
3. 成品保护(1)桥架安装完成后,对桥架表面进行清洁,防止污损。
(2)对桥架及电缆进行固定,防止因振动、温度变化等原因导致电缆移位。
(3)对桥架及电缆进行标识,明确用途和责任。
4. 安全注意事项(1)施工人员应穿戴好个人防护用品,如安全帽、防护眼镜、防尘口罩等。
(2)高空作业人员必须系好安全带,确保安全。
(3)使用电气设备、电动工具时,要有可靠的保护接地(接零)措施。
(4)打眼时,要戴防护眼镜,工作地点下方不得站人。
(5)禁止酒后作业,严禁违章操作。
五、交底要求1. 施工人员要认真听取安全技术交底,了解并掌握相关安全操作规程。
2. 施工过程中,严格遵守安全技术交底要求,确保施工安全。
3. 项目负责人要定期检查施工安全情况,发现问题及时整改。
4. 监理人员要加强对施工安全的监督检查,确保施工安全。
桥架安装技术交底

5)桥架引出的配管应使用钢管,桥架开孔使用开孔器,钢管与桥架连接时,应使用管接头固定;
6)桥架及支架必须可靠接地;
7)防火隔离段施工中应配合土建预留洞口,垂直穿越楼板处应在其孔洞四周设置高度为50mm及以上的防水台,用防火堵料填满与建筑物之间的空隙,内部用阻火包填充密实,防火堵料的厚度不应低于结构厚度;
2.4保护地线施工
1)桥架本体之间的连接应牢固可靠,桥架全长不大于30米时,不应少于2处与保护导体可靠连接。
全长大于30米时,每隔20-30米增加一个连接点,起始端和终点端均应可靠接地;
2)桥架端部之间的连接电阻不应过大,接地孔应清除绝缘涂层;
3)在伸缩缝和软连接处需采用编织铜线连接,编织铜线应进行刷锡处理。
三、质量标准
1主控项目
1.1 桥架本体之间的连接应牢固可靠,桥架全长不大于30米时,不应少于2处与保护导体可靠连接。
全长大于30米时,每隔20-30米增加一个连接点,起始端和终点端均应可靠接地
1.2桥架转弯分支处宜采用专用配件,其弯曲半径不应小于桥架内敷设电缆允许的
最小弯曲半径。
2 一般项目
2.1 直线段钢制桥架超过30米,应设置伸缩节;桥架跨越建筑物变形缝时,应设
置补偿装置;
2.2 桥架之间桥架与支架之间及与连接板的固定螺栓应紧固无遗漏,螺母应位于桥架外侧;
2.3 桥架与支架安装应符合下列规定:桥架宜敷设在易燃易爆气体和热力管道下方,与各类管道的净距符合如下规定
