船舶柴油机滑油系统1汇总
第一章_船舶动力装置系统_第一节_燃油系统
第一章船舶动力装置系统现代船舶动力装置，按推进装置的形式，可分为5大类：（1）·柴油机推进动力装置；（2）·汽油机推进动力装置；（3）·燃气轮机推进动力装置；（4）·核动力推进动力装置；（5）·联合动力推进装置。
现代民用船舶中，所采用的动力装置系统绝大多数是柴油机动力装置，因此，本书主要介绍以柴油机为动力装置的船舶，图1－1为船舶柴油机动力装置系统燃油供应系统原理图。
图1－1 柴油机动力装置系统燃油供应系统原理图柴油机燃油系统包括三大功能系统，分别是输送、日用和净化。
1）油输送系统燃油输送系统是为了实现船上各燃油舱柜间驳运及注入排出而设计的，所以，系统应包括燃油舱柜、输送泵、通岸接头和相应的管子和阀件。
通过管路的正确连接和阀件的正确设置，实现规格书所要求的注入、调拨和溢流等功能。
设计前，要认真阅读规格书和规范的有关章节，落实本系统所涉及的舱柜和设备所要求的输送功能。
设计时，应注意如下几个方面：a.规格书无特殊要求，注入管应直接注入至各储油舱，再通过输送泵送至各日用柜和沉淀柜，各种油类的注入总管应设有安全阀，泄油至溢流舱，泄油管配液流视察器；b.所有用泵注入的燃油舱柜都要有不小于注入管直径的溢流管，溢流至相应的溢流舱或储油舱，具体规定见各船级社规范，溢流管要配液流视察器；c.从日用柜至沉淀柜的溢流，在日用柜哪的管子上都要开透气孔以防止虹吸作用，两柜的连接管处要有液流视察器。
d.装在日用柜和沉淀壁上低于液面的阀，有的船级社规范对其材料有具体的规定，选阀时应予以注意。
e.一般情况下输送系统的介质，温度和压力都是较低的，所以系统的管材选用III级管即可。
f.通岸接头处要配有温度计、压力表和取样考克。
g.燃油输送泵和柴油输送泵互为备用时，两泵进口与出口的连通管中，双联盲板法兰要设在截止阀柴油侧。
2）燃油日用系统燃油日用系统是为主机、辅机、锅炉等烧油设备能正常服务而设计的系统，主要内容是根据设备的要求，配置适当的油柜、油泵、加热器、滤器和阀件、管子等，保证所供给的燃油在数量、质量、温度和压力等各方面都能满足设备正常运行的要求。
《船舶柴油机》 柴油机的润滑
⑤.腐蚀度 衡量高温条件下工作的滑油在与氧气充分接触时，对金属的腐 蚀程度。现代柴油机中的铜，铅等合金轴承材料对腐蚀十分敏 感，只要滑油中有少量的酸就能严重腐蚀轴承。
润滑方式： 1.飞溅润滑 ：气缸油和曲轴箱油属于同一油品，活塞裙上需装刮 油环，中小型柴油机采用。 2.注油润滑：使用专用的润滑系统和设备（注油器和注油接头）， 把专用气缸油经缸壁上的注油孔喷注到气缸表面进行 润滑，其注油量可控；喷出的气缸油不予回收。 国外称为 一次过润滑 （Once through）
第三节曲轴箱油和气缸油的选用
一.对曲轴箱油的要求 曲轴箱油又称系统油，主要对柴油机曲轴箱内各轴承或涡轮增压
器（无独立润滑系统）的润滑；在某些柴油机中，它还用着液压控 制油（液压控制式排气阀，换向伺服机构或气缸注油器驱动装置） 在筒形活塞式柴油机中它还兼作气缸油和活塞冷却液。其最大特点 是曲轴箱油循环使用，逐渐污染变质。
清净分散剂的作用 A.洗涤作用：能够使沉积在部件上的胶质炭渣呈分散悬浮状态，
降低积炭和油泥，保持部件清洁。 B.中和作用：该添加剂为碱性，既可以控制油因氧化而形成的有
机酸；又可中和进入曲轴箱的燃烧产物形成的无 机酸，起到锈蚀抑制剂的作用 2. 油性剂、极压剂 （抗磨剂） 油性剂和极压剂都能在边界润滑条件下起到减磨作用。 油性剂：是带有极性基团的活性物质，它能定向地吸附在金属表面 上形成不易破坏的边界吸附膜，以降低磨损。 极压剂：能在高温和高负荷下分解产生活性化合物，在金属表面生 成低熔点化合物，形成反应薄膜，有减少摩擦，防止擦伤 降低磨损，加强油膜承载能力的作用。其主要组成为含硫 磷、氯成分的有机化合物等
船舶柴油机滑油系统1讲解
系
统
柴油机的润滑系统通常由曲轴箱强制润滑、曲轴箱油净化和废气涡 轮增压器润滑等系统组成。其任务是供应足量的合乎质量要求的润滑油。 在某些机型中还作为活塞冷却之用。涡轮增压器使用透平油润滑时，则 另设一个单独系统；大功率中速柴油机及大型低速柴油机的气缸润滑还 需别设单独的润滑系统，即高压脉冲系统。 一、 润滑系统的组成 柴油机曲轴箱油的强制循环系统也称为低压循环润滑系统，按滑油 存容场所的不同，可分为“湿曲轴箱”式和“干曲轴箱式”两种形式
1、选用滑油使应考虑的因素
（1）运转部件速度较高时，摩擦产生的热量多，滑油粘度要低些； （2）滑油的流动性与环境温度有关，在南方水域航行的船舶所用的滑油粘度 要高些，北方则低些； （3）粘度高的滑油凝聚力大，不易被挤出，摩擦偶件单位摩擦面积上所承受 的压力大，所用的滑油粘度要大些；
2019/3/2 2
2019/3/2 4
（三）种类 根据柴油机的结构型式，可分为湿底壳式和干底壳式两种。 1、湿底壳式 指滑油直接放在柴油机的油底壳（曲轴箱）里。正常运转 时，由柴油机自带滑油泵抽吸油底壳内的滑油，经滑油冷 却器，指各润滑部件进行润滑，最后借重力的作用又流回 油底壳中，形成循环系统。这种管路比较简单，一般用于 小型柴油机。
2019/3/2
5
4 3
湿底壳式
1
4 3
1 2
干 底 壳
4
1
式
3
2
5
2019/3/2 1-主机；2-滑油循环柜；3
–滑油压力泵；4-滑油冷却器；5-滑油抽吸泵
6
2、干底壳式
滑油储存于单独设置的滑油舱（柜）之中，它有以下两种 形式：
（ 1 ）滑油循环柜设置于油底壳下方。滑油自该柜吸油，经 冷却后进行润滑，然后借重力的作用流回柴油机底部，再 流回滑油循环舱（柜）中。 （ 2 ）滑油循环舱（柜）设置不受位置限制。增设一台滑油 泵 （ 吸 油泵 ） ， 将柴 油 机 底壳 中 的油抽 至 滑油循 环 舱 （柜）。

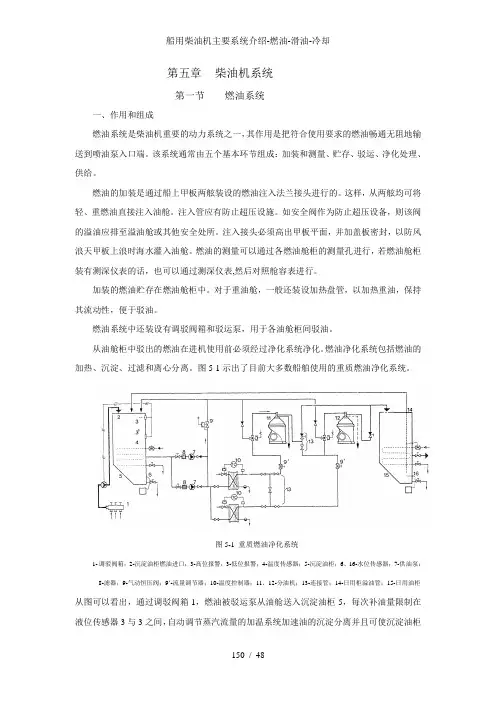

船用柴油机主要系统介绍-燃油-滑油-冷却
以上各处的加热温度可以通过蒸汽量来调节。
3．确保燃油清洁
主要是在营运中认真掌握好沉淀、分离、过滤等净化环节。定期对沉淀柜和日用油柜进行排污放水，保证油柜清洁，定期清洗燃油滤器。特别是风浪天，要增加放残和燃油滤器的清洗次数。可根据燃油流经滤器前后的压力差来判断滤器的工作情况：若压差增大超过正常值，表明滤器已变脏堵塞，需立即清洗；若无压差或压力差变小，则表明滤网破损或滤芯装配不对，需立即拆卸检查。
按有关规定应采用饱和蒸汽作加热源。预热蒸汽压力不应超过0.8Mpa（相当于饱和蒸汽温度175℃），以防重油中的焦炭析出沉淀在加热器中。
雾化加热器是一个重要的预热设备。根据良好雾化的要求，重油进入喷油泵时其粘度应降低到12mm2/S～25mm2/S范围内。在根据此雾化粘度确定雾化加热器的预热温度时，还应再提高10℃～15℃，以抵偿喷油压力及散热对粘度的影响。为避免加热后迅速积垢，预热温度不得超过150℃。
图5-2加压式燃油供给系统
二、主要设备与作用
1．重油驳运泵
重油驳运泵的作用是将任一重油舱中的重油驳至重油沉淀柜中进行沉淀澄清处理；在各重油舱之间相互驳运；特殊情况下可把重油舱中的重油驳至舷外。驳运泵一般使用齿轮泵或螺杆泵。
2．重油的净化处理设备
重油的净化通常采用沉淀、分离和滤清等净化处理措施。
滑油系统
• 每台空压机的排出管应直接与每个空气瓶连接。在空压机与空 气瓶之间安装油、气分离器或过滤器，用于分离并泄放压缩机 排气中所含的油和水。 • 柴油机启动总管上的安全阀开启压力为最高启动压力的1.1倍。 在通往柴油机启动空气管路上装有截止止回阀，用于保护压缩 空气管路不受爆炸气体的影响。缸径大于230mm的柴油机，其 启动空气系统应安装火焰阻止器，对于直接换向柴油机，每1个 启动阀处安装1个火焰阻止器；对于不可换向柴油机则只装在启 动空气管上。 • 空气瓶的出口阀为截止止回阀；应设有放残油、水的泄放设备， 其安全阀的开启压力不超过工作压力的1.1倍，关闭压力为85% 工作压力。如在空气进气管或空压机上装有安全阀，则可装设 易熔塞，其熔点为100º 。 C • 易熔塞每8年抽检1次，空气瓶进行密封性检查时要求1昼夜压降 不超过4%空气瓶工作压力。
反冲洗状态
• MAN-B&W MC主机滑 （五）、滑油系统实 油系统 例 • 系统油由滑油泵驳出， 经冷却后，一路进入主 机活塞冷却油系统（图 中U）和主轴承油系统 （R）；另一路经凸轮 加压泵加压后作为主机 排气阀驱动机构控制油 和凸轮轴润滑油（Y）； • 日用油柜作为贮存和补 充系统油的处所，也可 作为主机注油器的气缸 油来源。
• （六）、滑油系统管理注意事项 • 1、正确调节压力和温度 • 压力有滑油泵旁通阀调节，应使滑油压力高于冷却 水压力；温度由冷却器的旁通阀调节，主机滑油进 出口温差一般控制在10~15º C； • 2、备车暖机时加热循环柜滑油，待油温上升到 25~30 º C时启动滑油泵使滑油进入系统循环，备车 时加热温度应达到主机进口温度38 º C，完车后应让 滑油泵继续运转20min以上； • 3、航行中应注意检查循环柜油位，当油位突然升高 时，可能是循环柜循环柜或系统漏 泄、分油机跑油、阀门误操作等； • 4、定期清洗过滤器、冷却器和化验滑油。
1.2.4 船舶柴油机润滑系统
1.2.4 船舶柴油机润滑系统1. Lubrication for the main reduction gears used with diesel engines is usually supplied by ____.A.oil from the main engine sumpB.an independent(独立的)lube oil systemC.the stem beating head tankD.the stern bearing(艉轴承)sump tank注在内燃机船上，减速齿轮箱的滑油系统与主机的滑油系统是相互独立的，以避免发动机产生的污染物损害减速齿轮。
BBy which of the following types of lubricating oil systems are lubricating oil systems for diesel engine journal bearing usually lubricating ?A.SplashB. GravityC. PressureD. Bypass注在滑油系统中柴油机曲轴轴颈轴承（主轴承）为压力润滑。
C* 3. Mechanical lubricators for diesel engine cylinders are usually small reciprocating pumps which are ____.A.operated manually once an hourB.operated until the engine has startedC.placed into operation only at maximum loadD.adjustable to meet lubrication requirements注柴油机气缸注油器一般都是小型的往复式泵，该泵能调节以满足不同的润滑要求。
D4. The lube oil cooler is located after the lube oil filter in order for ____.A.the filter to operate more efficientlyB.the lube oil cooler to be bypassedC.positive lube oil pump suction to be assuredD.galvanic action(电流作用)in the cooler to be注滑油冷却器位于油滤器之后，主要是为了使滤器运行效率更高（温度较高时易过滤净化）。
船用电喷柴油机滑油系统的特点与管理
MAN B&W ME-C/B船用电喷柴油机从2003年面世至今，以其低油耗、低排放、易操作等优良的性能，得到市场的高度认可。
但是，和所有其他柴油机相比，该系列船用柴油机对滑油系统的管理提出了更高的要求，使用或管理不当会出现各种问题。
下面就这一问题进行探讨和交流。
一、MAN B&W ME-C/B柴油机润滑油系统的结构和原理此处液压动力供应就是指200~300bar（20~30MPa）的伺服油供应单元。
图1 HPS—Hydraulic Power Supply液压动力供应结构和系统图由图1不难看出，系统滑油经过滑油自清滤器后有大约10%成为液压伺服油（说明书一般称为HYDRAULIC OIL）,经过过滤精度6μ的精滤器进入液压动力单元。
液压动力单元由两台电动泵（备车时使用）和三台机带泵（正常运转时使用）组成。
备车时，伺服油压建立期间两台电动伺服油泵同时运转，在主机转速达到15%MCR时自动停止，3台机带泵投入运转。
运转后，电动泵与机带泵将液压伺服油供至安全蓄压块（安全蓄压块是电动泵与机带泵的交汇点，是与HCU之间的一个中转站），再通过由CCU控制的FIVA阀（控制燃油喷射和排气阀启闭的多功能阀）进入高压油泵和排气阀（见图2）。
图2 FIVA工作原理图一旦主机系统滑油产生变质，FIVA阀极易损坏，严重时会造成主机无法正常工作。
下面结合实例，介绍使用者和管理者在ME-C/B电喷柴油机滑油系统管理过程中总结出的注意要点。
二、FXH轮主机FIVA故障案例FXH轮由广州文冲船厂建造，该轮2016年5 月16日~5月21日试航，2016年11月28日交接，11月30日离厂投入营运。
该轮主机型号为MAN B&W 5S60ME-C8.2,额定功率为8050kW 额定转速为89r/min 营运转速为84.5r/min。
1、故障处理经过FXH轮2017年1月07日No.5缸FIVA阀故障(ELEI/FIVE FEEDBACK SIGNAL FAILURE)(CCU5) (SLOW DOWN),船存备件一套，整体更换后恢复正常航行。
第一章_船舶动力装置系统_第二节滑油管系解析
第二节滑油管系一、滑油管系的任务及组成滑油管系的基本任务是保证供应主、辅机，压缩机、传动设备及轴系等各运动部件一定压力和温度的滑油进行润滑和冷却。
其目的是在两个接触机件间以液体摩擦防止发生干摩擦，从而减低摩擦功的消耗，减少摩损，以及带走机件中因摩擦而产生的金属屑和炭渣等有害物质。
滑油与燃油不同，除因部分滑油烧掉或变质而需要更换部分滑油外，其余极大部分经重新处理后可再行利用。
故滑油的消耗量比燃油要小得多，柴油机的滑油消耗率一般仅为2~7g/Hp·h，蒸汽轮机与燃汽轮机（包括减速齿轮箱）的滑油消耗率为1g/Hp·h左右。
但为了延长滑油的使用期，对大中型舰船的滑油管系设置滑油分离机。
分离机及其管系布置应保证机组在停机或运行过程中，能分离滑油中渗入的水份和杂质。
滑油管系仍包括：注入、贮藏、输送、净化、供应及计量等六个部份。
二、滑油管系的设计一般要求钢质海船的滑油管系的设计要求见有关规定，而军用舰艇滑油管系的设计与布置应满足如下要求：1.每台主、辅机组，应有各自独立的滑油系统。
2.标准排水量在1000t以上的舰船，每台主机应设二台滑油泵，其中至少有一台为独立动力的备用泵。
每台泵的容量应能满足主机最大功率工作时所需的油量。
3.主、辅柴油机的滑油泵如为柴油机本身带动，一般均需设置预注油泵，小型柴油机除外，管系中的其它滑油泵，在压头和容量满足下，亦可作为预注油泵。
预注油泵一般应满足下列要求：(1) 作为发电机组的柴油机，其电动预注油泵的电源应来自蓄电池。
否则还需设置应急手动预注油泵。
(2) 电动预注油泵的连续工作时间应能满足柴油机的启动要求，一般应不少于1min。
4.可直接换向且自带滑油泵的柴油主机，若未设置独立的备用泵时，应设有供主机换向时润滑的油泵。
5.辅汽轮机的滑油泵应由本身带动，并设有满足启动和停机时润滑的辅助油泵。
6.废汽涡轮增压器的滑油若由柴油机自带泵供给时，应设有备用泵或其它措施，当柴油机停车后，应能自动接入增压器滑油管系工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2020/10/6
9
❖ 四、 滑油管路设备
（一）储油舱
（二）滑油循环泵
❖ 滑油循环泵（主滑油泵）应有两台，其中一台备用，
小船可用手摇泵作备用泵。
（三）主机滑油循环柜
❖ 大型、中型船舶一般设两个滑油循环柜，小型船舶只 设一个。循环柜应保证油泵在船舶倾斜情况下也能可 靠吸油。
调速器等。
2020/10/6
3
二、 滑油管路的功用、组成与种类
（一）功用 ❖ 给柴油机、增压器等船舶动力装置设备提供数
量足够的、质量合格的滑油，对摩擦表面进行 润滑，并带走一部分热量，起到冷却的作用。
（二）组成 ❖ 滑油储存舱（柜）、滑油循环柜、滑油泵、滑
油净化设备（滤器、分油机）及滑油冷却器 （lube oil cooler）
2020/10/6
10
（四）滑油沉淀柜
❖ 用于储存和沉淀滑油，其容积是滑油循环柜的1.5倍。小 型船舶不设沉淀柜，只设储存柜。
（五）污油柜
❖ 用来储存更换下的滑油，一般只设一个，其容积为滑油 循环柜的1.2倍。
（六）油渣柜
❖ 用来存放分油机分离出的油渣和水，小型船舶一般不设 油渣柜。
（七）滑油输送泵
❖ 大、中型船舶设滑油输送泵，用于调驳各滑油柜滑油和 将滑油驳至舷外。
2020/10/6
11
五、滑油管路实例分析
（一）注入、储存与净化 （二）供油管路
2020/10/6
12
（一）注入、储存与净化
（1）接至填 料涵回油 （2）接至滑 油滤器泄放 （3）尾楼甲 板 （4）接至凸 轮轴循环柜 （5）、（6） 接至滑油滤器 泄放柜 （7）接至主 机 （8）接至污 1-滑油储存舱；2-滑油循环柜； 3、7、17-滤器；4-滑油输送泵；油5输、送6-柜阀箱； 8-滑油分油机；9-主机滑油沉淀柜；10-主机滑油储存柜；11-发电机滑油沉 淀柜；12-发电机滑油储存柜；13-发电机滑油循环柜；14-滑油油渣柜；15滑油泄放柜；16-扫气箱泄放柜；18-滑油泵；19-填料涵回油柜
2020/10/6
4
（三）种类 ❖ 根据柴油机的结构型式，可分为湿底壳式和干底壳式两种。
1、湿底壳式 ❖ 指滑油直接放在柴油机的油底壳（曲轴箱）里。正常运转
时，由柴油机自带滑油泵抽吸油底壳内的滑油，经滑油冷 却器，指各润滑部件进行润滑，最后借重力的作用又流回 油底壳中，形成循环系统。这种管路比较简单，一般用于 小型柴油机。
润滑系统
柴油机的润滑系统通常由曲轴箱强制润滑、曲轴箱油净化和废气涡 轮增压器润滑等系统组成。其任务是供应足量的合乎质量要求的润滑油。 在某些机型中还作为活塞冷却之用。涡轮增压器使用透平油润滑时，则 另设一个单独系统；大功率中速柴油机及大型低速柴油机的气缸润滑还 需别设单独的润滑系统，即高压脉冲系统。
（5）摩擦偶件的配合间隙大或摩擦表面粗糙者，应选用粘 度大的滑油。
2、船舶柴油机动力装置滑油的选用
❖大型低速十字头式柴油机的曲轴箱、轴承、传动齿轮、推 力轴承、减速齿轮用HC-11，中、高速筒状活塞式柴油机的
曲轴箱、气缸用HC-11、HC-14。十字头式柴油机用气缸油润
滑缸套和活塞。汽轮机有用汽轮机、废气涡轮增压器和液压
过滤效果。滤器前后要装设压力表，管路中还应设低压报
警器，以检测和控制滑油的工作压力；
2020/10/6
8
（4）循环油柜的布置应使滑油能自主机自由流入，且应保 证油泵吸入高度在容许范围以内，其底部形状应有利于 排除在油泵吸入管附近积聚的油污和滑油被吸出；
（5）滑油舱、燃油舱与水舱相邻近时，必须设隔离空舱， 以保证滑油的质量；
一、 润滑系统的组成 柴油机曲轴箱油的强制循环系统也称为低压循环润滑系统，按滑油
存容场所的不同，可分为“湿曲轴箱”式和“干曲轴箱式”两种形式
2020/10/6
1
（二）滑油的选用
❖ 曲轴箱油常用的国产滑油有HC-8、HC-11、和HC-14柴油机滑油，HC-11和汽轮 机油HU-30用于废气涡轮增压器，船上应急设备如救生艇柴油机及应急柴油发电 机、应急防泵等柴油机可用稠化8号或11号柴油机油，油中加有降凝和增粘剂， 可保证冬季冷车起动和正常运转需要。(H为润滑油类型，C为柴油机机油，8、 11、14、18分别表示100℃时的平均粘度mm2/s).
1、选用滑油使应考虑的因素
（1）运转部件速度较高时，摩擦产生的热量多，滑油粘度要低些；
（2）滑油的流动性与环境温度有关，在南方水域航行的船舶所用的滑油粘度 要高些，北方则低些；
（3）粘度高的滑油凝聚力大，不易被挤出，摩擦偶件单位摩擦面积上所承受 的压力大，所用的滑油粘度要大些；
2020/10/6
2
（4）承受变载荷且常出现干摩擦的场所，应选用粘度较大 的滑油，以保证柴油机在运转过程中形成连续的油膜；
2020/10/6
5
4
1
4ቤተ መጻሕፍቲ ባይዱ
1
3
湿底壳式
3 4
2
干
底
壳
1
式
3
25
20201/1-0主/6 机；2-滑油循环柜；3 –滑油压力泵；4-滑油冷却器；5-滑油抽吸泵 6
2、干底壳式
❖ 滑油储存于单独设置的滑油舱（柜）之中，它有以下两种 形式：
（1）滑油循环柜设置于油底壳下方。滑油自该柜吸油，经 冷却后进行润滑，然后借重力的作用流回柴油机底部，再 流回滑油循环舱（柜）中。
（二）供油管路
（1）至分油 机 （2）过滤器 出口 （3）泄放至 含污油水舱 （4）接至扫 气箱泄放柜 （5）接至滑 油清洁柜 （6）接至滑 油输送泵
（2）滑油循环舱（柜）设置不受位置限制。增设一台滑油 泵（吸油泵），将柴油机底壳中的油抽至滑油循环舱 （柜）。
❖ 干底壳式滑油管路改善了滑油工作条件，广泛应用于大、
中型柴油机。
2020/10/6
7
三、对滑油管路的要求
❖ 滑油管路的布置应保证船舶在一定的横倾和纵倾范围内可 靠地供油。同时应尽可能缩短管子长度。
（1）滑油循环泵的布置应使吸入管长度尽可能的短，因此油 泵应尽可能靠近柴油机或循环油柜；
（2）为了减少管路阻力和管路振动现象，在滑油循环泵到过 滤器的管路上应用的弯头尽可能少，并缩短此管路长度；
（3）过滤器式滑油管路重要设备。过滤器分粗滤器和细滤器
两种，一般为双联式。滑油过滤器一般布置在滑油冷却器
前，因为此时滑油温度较高，以利于减少过滤阻力和提高
