各类打印机基础知识-喷墨类

12
|
喷墨打印机基础知识
• 喷墨打印机的墨盒和喷头从形态上可以分为一体式和分离式。这两种方式各 有优缺点。
– 分离式：更换墨水时不必更换打印头，可以降低使用成本。但它的缺点是喷头长期 得不到更换，随着使用时间的增加，打印效果可能变差，如果使用过程中喷头堵塞 了，无论是疏通或更换费用都比较高而且不易操作。 – 分离式在气泡式喷墨打印机和压电式喷墨打印机上都有应用
–打印机械部分主要包括：
（1）墨盒和喷头：将墨水喷射到打印介质上形成图案。
（2）清洗部分：是喷头的维护装置 （3）字车机械：用于实现打印位置定位
（4）输纸机构：输送纸张，它必须和字车机械很好的配合才能完成全页的打印。 （5）传感器：检查打印机各部件工作状况。
–喷墨打印机的控制电路采用了微处理器、ROM和RAM存储器。其中ROM主要用来 存储喷墨打印机的管理程序。
普通喷墨 打印机
数码照片 打印机
6
|
喷墨打印机基础知识
• 目前喷墨打印机产品定位已经划分得很细，以满足不同用户的需求。 – 按照使用用途分，可分为普通喷墨打印机、数码照片打印机、便携式喷墨打印机、喷 绘机等。
– 便携式喷墨打印机：指的是那些体积小 巧，一般重量在1000克以下，可以比较 方便的携带，并且可以使用电池供电， 在没有外接交流电的情况下也能够使用 的产品。这类产品一般多与笔记本电脑 配合使用。不过目前在便携式喷墨打印 机中还有一种便携式的数码照片型喷墨 打印机。它具有了两种打印机的特点。 体积小巧，便于携带，可以在没有电脑 的情况下直接接驳数码相机进行打印。 (例如:外滩观光这种机器多代表性佳能) – 喷绘机：喷绘机最主要的特点就是打印 幅面大，可支持多种打印介质，配备了 大容量的墨水盒。它适用于专业数码打 样、工程绘图、海报输出等工作，目前 广泛应用在印前、广告、展览设计、装 饰、摄影等行业
14
|
喷墨打印机基础知识
• 彩色打印需要什么样的墨水 • 理论上有C、M、Y（青、品红、黄）三色 就能混合出打印需要的色彩，但实际打印 中上这三色组合这些颜色产生的黑色是不 纯的。因此为了产生真正的黑色（在打印 中起主要作用的颜色）加入了第四种颜色 的墨水——K（黑色）。 • 随着数码相机的普及，人们对数码照片的打印质量的要求也越来越高，为了更好地表现色 彩的层次、细节，打印机厂商在不断提高喷墨打印机打印分辨率、改进喷墨方式的同时， 细化了墨水的颜色，使用了6色或8色墨水。目前仅使用CMYK 4色墨水的打印机只能作为入 门级的照片打印机，专业级别的数码照片打印机均使用了更多色彩的墨水，比如：Canon 的专业数码照片打印机Pixma Pro9500使用了10色墨水。
–喷墨打印机： 喷墨打印机是打印头上的喷口将墨滴按特定的方式喷到打印介 质上形成文字或图像。现在主流的喷墨打印机主要分为热汽泡式和压电式。 热汽泡式的代表厂商为Canon、HP、Lexmark，压电式的代表厂商为Epson。
–激光打印机：激光打印机采用的是电子成像技术，激光束扫描感光鼓，将墨 粉吸附到感光区域，再将墨粉转印到打印介质上，最后通过加热装置将墨粉 熔化固定到打印介质上。
2
|
打印机分类
• 打印机的种类很多，目前市场上最常见的有3类：针式打印机、喷墨打 印机、激光打印机
–针式打印机：针式打印机是依靠打印针击打色带在打印介质上形成色点的组 合来实现规定字符和图像的。现在的针式打印机普遍是24针打印机。所谓针 数是指打印头内的打印针的排列和数量。针数越多,打印的质量就越好。
|
便携式喷 墨打印机
喷绘机
7
喷墨打印机基础知识
• 喷墨打印机工作原理 • 连续喷墨(喷绘机) 目前市场上销售的喷墨打印机绝大多数采用的是随机喷墨打印技术。 随机式喷墨系统中墨水只在打字需要时才喷射，具有结构简单、成本低、 可靠性比较高等优点，但受射流惯性的影响墨滴喷射速度低，为弥补这 一缺陷，不少打印机采用了多喷嘴(2*300)方法。目前，随机式喷墨打印 机又分压电式和气泡式两大类。
华彩科技有限公司
喷墨墨盒培训资料一 **喷墨打印机基础知识**
1
|
前言
打印机是一种精密仪器，它涉及了光、机、电、材料科学等多个学科。
打印机的种类也很多，也各有特色，本文介绍了目前主流打印机的分类、
工作原理、基本结构、主要技术指标等基础知识，是启蒙、科普性质的 文章，适用于初涉打印机行业和对希望对打印机有所了解的人员。
–用气泡式喷墨技术制作的喷头工艺比较成熟成本也很低廉，但由于喷头中的 电极始终受电解和腐蚀的影响，对使用寿命会有不少影响。所以采用这种技 术的打印喷头通常都与墨盒做在一起，更换墨盒时即同时更新打印头。 –气泡式的代表厂商是Canon、HP、Lexmark
10
|
喷墨打印机基础知识
• 喷墨打印机的主要部件 喷墨打印机分为“打印机械装置”和“控制电路”两大部分。
Canon Pixma Pro9500 10色墨水
15
|
喷墨打印机基础知识
• 喷墨打印机经常使用的纸张,在家庭和日常办公环境中主要会使用到3种 类型的纸张：复印纸、喷墨纸、照片纸。
–复印纸：这是最长用到的纸张，在喷墨打印中主要用来打印文本或草稿。 –喷墨纸：它在普通纸基础上涂有一层较薄的介质，使纸张更加具有光泽同时 发白。通常各大厂商会根据自己的墨水的特点配以相应的涂层，使打印出的 图像更加亮丽清晰。 主要用来打印合约、报表一些要求较高的文稿。 –照片纸：为打印照片专门制作的纸张。它也是在普通纸的基础上涂上特殊的 涂层，这样可使纸张的效果看起来更加光亮，而且可以快速将颗粒极小的墨 水吸收并使之固化，使照片颜色保持鲜艳。另外，较硬的纸张质地，能在极 高的打印分辨率下防止墨水渗透。根据涂料层及纸张介质的不同，照片打印 纸又可细分为高光照片纸、亚光照片纸、特种专用照片纸、PVC照片纸、高光 亮照片纸等几种。
11
|
喷墨打印机基础知识
• 喷墨打印机的墨盒和喷头从形态上可以分为一体式和分离式。这两种方式各 有优缺点。
– 一体式：更换墨盒时即同时更新打印头，用户不必太担心喷头堵塞影响打印质量， 但这样也会使墨盒价格增高，增加了使用成本。 – 一体式墨盒主要应用在气泡式喷墨打印机上，主要厂商有Canon、HP、Lexmark
8
|
喷墨打印机基础知识
• 喷墨打印机工作原理
–压电式喷墨打印机工作原理 压电喷墨技术是将许多小的压电陶瓷放置到喷墨打印机的打印头喷嘴附近， 利用它在电压作用下会发生形变的原理，适时地把电压加到它的上面。压电 陶瓷随之产生伸缩挤压喷头中的墨水，使喷嘴中的墨汁喷出，在输出介质表 面形成图案。
–用压电喷墨技术制作的喷墨打印头成本比较高，所以为了降低用户的使用成 本，一般都将打印喷头和墨盒做成分离的结构，更换墨水时不必更换打印头。 –压电式的代表厂商是Epson
读卡器：插入存储卡 USB接口：连接数码相机
出纸托盘：盛放打 印出的打印介质
读卡器保护盖 17
|
喷墨打印机基础知识
• 喷墨打印机主要技术指标
–打印技术：也称为打印方式，一般是指打印头采用的是微压电技术还是热汽 泡技术。 –打印幅面：也称为打印宽度，用所能打印的最大纸张的规格来标识，如A4、 A3，一般将超过A3幅面的喷墨打印机称为喷绘机。和针式对比 宽度用MM. –喷嘴数量:每个打印头上的墨水喷口数量。而喷嘴的数量直接决定了产品打印 的效果和打印的速度。就同一台打印机而言，一般情况下，黑色打印头的喷 嘴数量要大于彩色打印头的喷嘴数量。 –墨滴大小：指打印头喷嘴能喷出的最小墨滴的大小，一般用PL（微微升）来 表示，墨滴越小打印质量越好。
16
|
喷墨打印机基础知识
• 喷墨打印机各部分名称及功能（以照片打印机为8210例）
进纸导轨：可左右调节， 卡在纸张左侧，确保纸张 能顺利进入打印机 纸张支架：支撑装入 打印机内的打印介质
顶盖：打开顶 盖可以安装或 更换墨盒 液晶屏：显示信 息，浏览存储卡 中的照片
墨盒拖车：装载墨盒
操作面板：控制 设备或对照片进 行编辑、打印存 储卡中的照片
Canon的分离式打印头和墨盒
13
|
喷墨打印机基础知识

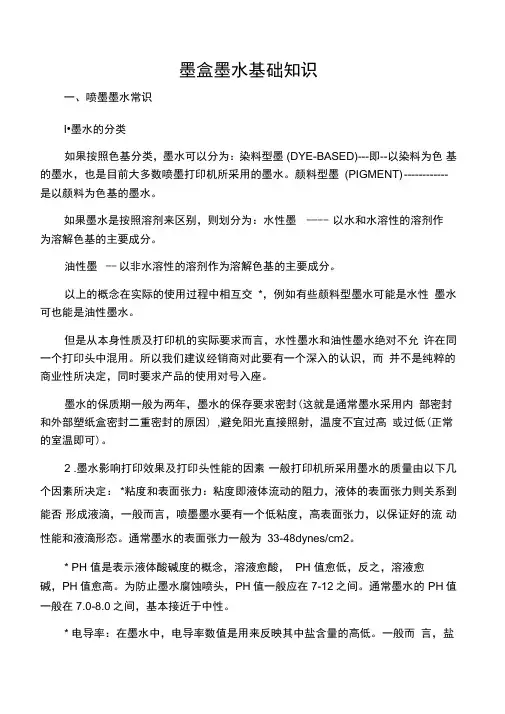

• 喷墨打印机的墨水 市场上常见的墨水可以分成颜料墨水和染料墨水这两种，两种墨水都是通过色基和溶剂按 一定的比例混合而成。 ○如果按照色基分类，墨水可以分为： 染料型墨水--即以染料为色基的墨水，也是目前大多数喷墨打印机所采用的 墨水。 颜料型墨--是以颜料为色基的墨水。 ○如果墨水是按照溶剂来区别，则划分为： 水性墨--以水和水溶性的溶剂作为溶解色基的主要成分。 油性墨--以非水溶性的溶剂作为溶解色基的主要成分。 以上的概念在实际的使用过程中相互交叉，例如有些颜料型墨水可能是水性墨水可也能是 油性墨水。 颜料墨水色基由多个分子组成，直径比较大，不会溶解于溶剂。通常在颜料色材外面加上 一层亲水性的聚合体，这样就可以将颜料色材吸附到溶剂中。颜料墨水色材的典型代表就 是矿物质颜料。 – 染料墨水色基是由单个分子独立存在的，可以溶解于溶剂中。这类色材的典型代表就 是草木的汁液，渗透性比较好。 – 颜料墨水在耐水性、耐光性、耐腐蚀性上都要好于染料墨水。而染料墨水则在耐摩擦 性和显色性方面要比颜料墨水要强。一般来讲，颜料墨的制作工艺相对来说难度较大， 颜料墨水的价格和性能都要高于染料墨水，采用颜料墨水也是各墨水厂商的发展趋势。 ○但是从本身性质及打印机的实际要求而言，水性墨水和油性墨水绝对不允许在同一个 打印头中混用。 ○墨水的保质期一般为两年，墨水的保存要求密封,避免阳光直接照射，温度不宜过高或 过低(正常的室温即可)。
9
|
ቤተ መጻሕፍቲ ባይዱ
喷墨打印机基础知识
• 喷墨打印机工作原理
–气泡式喷墨打印机工作原理 气泡式喷墨系统又称为电热式，是在喷头的管壁上设置了加热电极（图中红 色部分），将短脉冲电流作用于加热器件上，在加热器上产生蒸汽，形成很 小的气泡，气泡受热膨胀形成较大的压力，压迫墨滴喷出喷嘴，喷到纸上墨 滴的多少可通过改变加热元件的温度来控制，从而达到打印图像的目的。
