一、巡视检查要点：
1. 变电站的主要设备情况，如变压器、断路器、隔离开关等是否正常运行；
2. 变电站的配电设备情况，如开关柜、电缆桥架、电缆等是否存在破损、漏电等问题；
3. 变电站的监控系统是否正常运行，是否有告警信息；
4. 变电站的环境卫生情况，如有无杂物、垃圾堆放等；
5. 变电站的维修记录和维修计划是否按时执行；
6. 变电站的安全设施是否完善，如灭火器、应急照明灯、防护网等是否齐全；
7. 变电站周围的道路和围墙是否存在破损、漏电等问题。
1. 变电站的电压、电流、功率等参数是否在正常范围内；
2. 变电站的绝缘电阻是否达到要求；
3. 变电站的接地电阻是否符合要求；
4. 变电站的油温、油位是否正常；
5. 变电站的温度、湿度是否符合要求；
6. 变电站的噪音是否超标；
7. 变电站的辐射水平是否符合要求。
三、运行记录要点：
1. 变电站的运行时间和运行负荷记录；
2. 变电站的设备运行状态记录，如是否存在异响、异味等异常情况；
3. 变电站的设备安全运行记录，如是否发生过事故、火灾等情况；
4. 变电站的设备维护记录，包括定期维护和非定期维修。
四、突发事件处理要点：
1. 在突发事件发生时，应立即切断电源，并通知相关部门和人员进行处理；
2. 在突发事件处理过程中，应按照应急预案和操作流程进行操作；
3. 在突发事件处理结束后，应填写相应的报告，包括事件原因、处理过程、处理结果等。
220kV变电站运行巡维工作的要点主要包括巡视检查、测量检查、运行记录和突发事件处理等方面，通过全面的巡视和检查，确保变电站的正常运行和安全稳定。
220kV变电站运行巡维工作要点

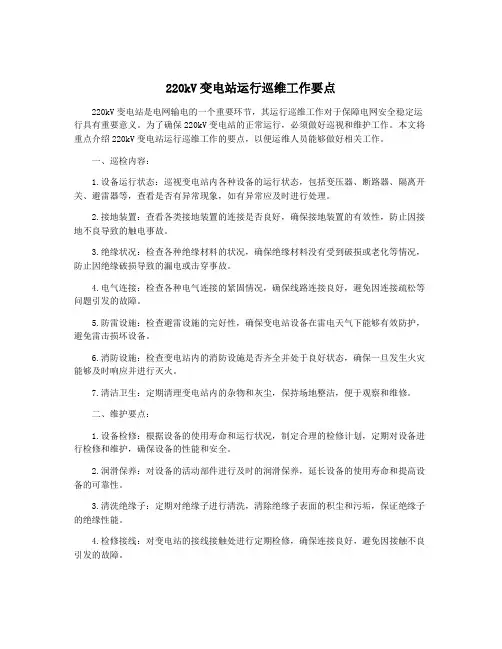

220kV变电站运行巡维工作要点220kV变电站是电网输电的一个重要环节，其运行巡维工作对于保障电网安全稳定运行具有重要意义。
为了确保220kV变电站的正常运行，必须做好巡视和维护工作。
本文将重点介绍220kV变电站运行巡维工作的要点，以便运维人员能够做好相关工作。
一、巡检内容：1.设备运行状态：巡视变电站内各种设备的运行状态，包括变压器、断路器、隔离开关、避雷器等，查看是否有异常现象，如有异常应及时进行处理。
2.接地装置：查看各类接地装置的连接是否良好，确保接地装置的有效性，防止因接地不良导致的触电事故。
3.绝缘状况：检查各种绝缘材料的状况，确保绝缘材料没有受到破损或老化等情况，防止因绝缘破损导致的漏电或击穿事故。
4.电气连接：检查各种电气连接的紧固情况，确保线路连接良好，避免因连接疏松等问题引发的故障。
5.防雷设施：检查避雷设施的完好性，确保变电站设备在雷电天气下能够有效防护，避免雷击损坏设备。
6.消防设施：检查变电站内的消防设施是否齐全并处于良好状态，确保一旦发生火灾能够及时响应并进行灭火。
7.清洁卫生：定期清理变电站内的杂物和灰尘，保持场地整洁，便于观察和维修。
二、维护要点：1.设备检修：根据设备的使用寿命和运行状况，制定合理的检修计划，定期对设备进行检修和维护，确保设备的性能和安全。
2.润滑保养：对设备的活动部件进行及时的润滑保养，延长设备的使用寿命和提高设备的可靠性。
3.清洗绝缘子：定期对绝缘子进行清洗，清除绝缘子表面的积尘和污垢，保证绝缘子的绝缘性能。
4.检修接线：对变电站的接线接触处进行定期检修，确保连接良好，避免因接触不良引发的故障。
5.检查并记录：对巡检和维护工作进行认真的记录，及时发现问题并加以解决，及时总结经验教训。
三、安全注意事项：1.注意防护：巡视和维护时应穿着符合要求的防护服、绝缘鞋、手套等防护用品，确保人身安全。
2.注意标识：在进行检修和维护时要注意设备的相关标识，避免操作错误或误伤。
变电站设备巡视检查方案三篇
《变电站设备巡视检查方案》一、项目背景随着电力需求的不断增长，变电站作为电力系统的重要组成部分，其安全稳定运行至关重要。
为了确保变电站设备的正常运行，及时发现和排除潜在的故障隐患，制定一套科学、合理、有效的变电站设备巡视检查方案势在必行。
本方案旨在规范变电站设备巡视检查工作，提高巡视检查质量和效率，保障变电站设备的安全可靠运行，为电力系统的稳定供电提供有力支持。
二、施工步骤1. 准备阶段（1）组织巡视检查人员进行培训，熟悉变电站设备的结构、性能、工作原理和巡视检查要点。
（2）准备好巡视检查所需的工具和设备，如望远镜、红外测温仪、万用表、绝缘棒等。
（3）制定巡视检查路线图，明确巡视检查的重点区域和设备。
2. 巡视检查阶段（1）外观检查对变电站设备的外观进行全面检查，包括设备的外壳、铭牌、标识、指示灯等是否完好，有无破损、变形、锈蚀等现象。
（2）运行状态检查检查变电站设备的运行状态，如电压、电流、功率等参数是否正常，设备有无异响、异味、过热等异常现象。
（3）连接部位检查检查变电站设备的连接部位，如导线、电缆、接头等是否紧固，有无松动、发热、放电等现象。
（4）绝缘检查使用绝缘棒等工具对变电站设备的绝缘部分进行检查，如绝缘子、套管等是否清洁，有无裂纹、破损、放电等现象。
（5）接地检查检查变电站设备的接地装置是否完好，接地电阻是否符合要求。
（6）消防设施检查检查变电站的消防设施是否齐全、有效，如灭火器、消防栓、消防沙等是否处于良好状态。
3. 记录与报告阶段（1）巡视检查人员应认真填写巡视检查记录，详细记录设备的运行状态、发现的问题及处理情况。
（2）对发现的重大问题或异常情况，应及时向上级领导和相关部门报告，并采取相应的措施进行处理。
三、材料清单1. 望远镜2. 红外测温仪3. 万用表4. 绝缘棒5. 手电筒6. 巡视检查记录表7. 对讲机四、时间安排1. 日常巡视检查每天对变电站设备进行一次日常巡视检查，时间为上午和下午各一次。
变电站一次设备、二次设备巡视要点(共5部分,121页)
01 红外测温仪
一般检测：适用于用红外热像仪对电气设备进行大面积检测（测温精度不高）
精确检测：主要用于检测电压制热型和部分电流制热型设备的内部缺陷，以便对设备的故障进行 精确判断
测温对象
电压致热型设备：主要是内部缺陷（介损增大、泄漏电流增大）或外部缺陷（污秽、裂痕）导致 的电压分布异常和泄漏电流增大，由电压引起发热的设备，如绝缘子、耦合电容器、避雷器、电 压互感器等。特征是致热部位不能直接检测，智能通过设备表面温度场进行比较
（2）全面巡视 在例行巡视的基础上，对站内设备开启箱门检查，记录设备运行数据，检查设备污秽情况，检查 防火、防小动物、防误闭锁等有无漏洞，检查接地引下线是否完好等方面的详细检查
变电站巡视概述Leabharlann 巡视分类（3）熄灯巡视 夜间熄灯开展的巡视，重点检查设备有无电晕、放 电，接头有无过热现象
（4）特殊巡视 因设备运行环境、方式变化而开展的巡视。遇到如 下情况，应进行特殊巡视（见右图）：
巡视过程危险点预控
巡视危险点分析与预防控制措施
变电站巡视概述
设备巡视的意义——绝缘子放电
某变电站开展日常巡视过程中，发现220kV旁路母线至刀闸之间引线AB相之间的硅橡胶棒式绝 缘子串存在严重的放电声响，AB相间绝缘子串将近一半因放电发黑
AB相间老 化放电发黑
变电站巡视概述
设备巡视的意义——绝缘子放电
某某变电站开展日常巡视过程中，发现220kV旁路母线至刀闸之间引线AB相之间的硅橡胶棒式 绝缘子串存在严重的放电声响，AB相间绝缘子串将近一半因放电发黑
交流档与直流档:应切换至合适的档位
变电站巡视概述
巡视方法
03 望远镜
拍摄远方用肉眼能看清，但用手机或摄像机无法 拍摄清晰的事物
变电站巡视内容及要点
1、正常巡视
冷却装置
1、检查有无异常声响，风扇、油泵是否 运转正常，油流计指示是否正确。 2、检查冷却器阀门、散热器、油泵等处 有无渗油、漏油现象。 3、检查冷却器运行是否正确（即投入的 冷却器是否适应负荷或油温的需要）。 4、检查冷却器控制箱关闭严密，箱内清 洁、干燥、无锈蚀、封堵严密。 5、冷却器控制箱内各电源开关、切换开 关应在正确位置，信号显示正确，无过热 现象，温控除湿装置投入正确。 6、二次接线无松动，脱落及发热。
（2）冷却器运行不正常引起温度异常。 冷却器运行不正常或发生故障，如油泵停运、风扇损
坏、散热器管道积垢、冷却效果不良等，都会引起温度升 高。此时应投入备用冷却器，对故障冷却器进行维护检查。 因此，在主变高负荷前期必须检查维护好主变冷却器，并 对冷却器进行水冲洗，以清除积污提高散热能力。
变压器巡视
一般变压器的主绝缘是A级绝缘，规定最高使 用温度为1050C，变压器在运行中绕组的温度要比 上层油温高10-150C。如果运行中的变压器上层油 温总在80-900C左右，则就是说绕组经常在951050C左右，这样就会因温度过高使绝缘老化严重、 加快绝缘油的劣化，从而影响使用寿命。
隔离开关巡视
接线端
连接母线或设备
绝缘子
隔离开关
触头 传动机构
操动机构
支持底座
隔离开关巡视
正汇常控巡柜视
操作或跳闸后12、 、瓷 各绝 部缘 件完 无好 变无形裂、纹松和动放，电连痕接迹轴销、螺
母应紧固完好。
3、接地引下线、螺栓应可靠，接地良好。
4、带有接地刀闸的隔离开关在接地时，
雷雨季节雷击三 5后、相隔接离地开刀关闸合接闸地后均，应触良头好之。间应接触良
好
6、隔离开关在通过短路电流及耐受过电
变电站设备巡视要点
1、设备巡视的方式．一般方法：1）目测检查：通过目测可以发现下列异常现象：⑴、引线断股、散股，接头松动；⑵变形；⑶变色；⑷、渗漏；⑸、污秽、腐蚀、磨损、破裂；⑹、冒烟，接头过热；⑺、火花、闪络；⑻、有杂质异物；⑼、指示不正常；⑽、不正常动作。
2）耳听判断：用耳朵或借助听音器械，判断设备运行中发出的声音是否正常；3）鼻嗅判断：用鼻子辨别是否有绝缘材料过热时产生的特殊气味；4）触试检查：用手触试设备的非带电部分，检查设备的温度是否有异常升高或局部过热；5）仪器检测：借助测温仪、望远镜、遥视探头对设备进行检查，是发现设备过热、高位设备缺陷的有效方法；6）比较分析：对所检查的设备部件有疑问时，可与正常设备部件比较；对于数据型结果可通过与其他同类设备及本身历史数据进行横向、纵向、比较分析，综合判断设备是否正常。
2、设备巡视过程中可能存在的危险点综合如下：（1）人员触电，（2）碰伤、摔伤（3）其他人身伤害（4）设备误动（5）造成安全隐患（6）巡视质量不高。
3、设备巡视的安全措施和注意事项：1）经本单位批准允许单独巡视高压设备的人员巡视高压设备时，不得进行其它工作，不得移开或越过遮拦；2）雷雨天气，需要巡视室外高压设备时，应穿绝缘靴，并不得靠近避雷针和避雷器；3）高压设备发生接地时，室内不得接近故障点4m以内，室外不得接近故障点8m以内。
进入上述范围人员应穿绝缘靴，接触设备外壳和构架时，应戴绝缘手套。
4）巡视配电装置，进出高压室，应随手关门，并检查防鼠门良好；5）进入设备区，应戴安全帽，并按规定着装，巡视前检查所使用的安全工器具完好；6）夜间巡视，应开启设备区照明，熄灯夜巡应带照明工具；7）按照规定的巡视线路进行巡视，防止漏巡；8）登高检查设备时做好有感应电的思想准备，不得单人进行登高或者登杆巡视；9）巡视设备时禁止变更检修现场安全措施，禁止改变检修设备状态；10）巡视时严禁触摸油泵、气泵电动机转动部分；11）在保护室禁止使用使用移动通信工具，开、关保护屏门应小心谨慎，防止过大振动；12）严格执行“五防”解锁规定，禁止随意动用解锁钥匙；13）巡视人员状态应良好，巡视过程中精神集中，不得谈论与巡视无关的事情；14）进入GIS设备室前应先通风15min，且无报警信号，确认空气中含氧量不小于18%，空气中SF6浓度不大于1000ul/L后方可进入；15）不得单人进入GIS设备室进行任何工作，巡视时不要在GIS设备防暴膜附近停留。
变电站设备巡视检查路线及检查内容20111105概要
变电站设备巡视检查路线及检查内容概要
引言
变电站是电力系统中的重要环节，其设备运行情况直接关系到电力系统的安全
稳定运行。
因此，定期进行设备巡视检查具有非常重要的意义。
本文将介绍变电站设备巡视检查的路线和检查内容。
设备巡视检查路线
变电站设备巡视检查路线应当覆盖变电站所有设备，以保证设备的全面检查。
一般而言，巡视检查路线可按照变电站各设备的类型和位置进行划分，如主变压器区、断路器区、电容器区、开关柜区、控制室等，依次进行检查。
设备巡视检查内容
设备巡视检查内容包括以下几方面： 1. 外观检查：主要内容包括设备的外形、
表面是否有损伤、变形、毛刺、松动等情况，以及是否有异味、漏油等现象。
2.
温度检查：检查设备各个部位的温度是否正常，发现异常情况要及时报修。
3. 湿
度检查：对于易受潮的设备部位进行检查，发现潮湿情况应及时做好干燥处理。
4. 电气性能检查：检查设备是否存在漏电、短路、接触不良等现象，以及设备的接线是否正确、电源是否正常等。
5. 状态检查：检查设备各种指示灯、仪表等的工作
状态是否正常，设备各种连接部件是否紧固。
6. 特殊检查：经常性的特殊检查，
如断路器机构、阀门、油位计等的行程、压力、位移的检查，变压器油色谱、气相色谱等化验检查等。
变电站设备巡视检查的路线和内容是非常重要的，应当按照规定进行定期检查，及时发现并处理问题，确保设备的正常运行和电力系统的安全。
搞好变电站设备巡视工作
搞好变电站设备巡视工作变电站是电力系统的重要组成部分，承担着电能的输送、分配和转换的任务。
为了保障变电站设备的正常运行，提高供电可靠性，必须加强对变电站设备的巡视工作。
本文将从巡视内容、巡视时机、巡视方法以及巡视工作的意义等方面，详细介绍如何搞好变电站设备巡视工作。
一、巡视内容变电站设备巡视内容包括设备外观、接线和接头、热点、冷却系统、绝缘和配电设备等方面。
具体包括以下几个方面：1. 设备外观：检查设备的外观是否有明显的损坏，如脱落的涂层、生锈等。
同时还要检查设备上的标志是否完整清晰，以及设备周围的环境是否整洁。
2. 接线和接头：检查设备的接线和接头是否松动、腐蚀或者变形。
尤其要注意检查高压电缆的绝缘层和绝缘子是否完好，以及绝缘子表面是否有灰尘或污垢。
3. 热点：使用红外热像仪对设备进行检查，寻找设备表面的热点。
热点可能是由于设备过载、接触不良、接地不良等原因导致的，及时发现和处理这些问题，可以防止设备发生故障。
4. 冷却系统：检查设备的冷却系统是否正常工作，包括水冷却系统和风冷却系统。
检查水冷却系统的水泵、冷却塔、冷却水质量等，检查风冷却系统的风扇是否正常工作，以及风道是否畅通。
5. 绝缘和配电设备：检查设备的绝缘状况，包括绝缘子、断路器、隔离开关等。
同时还要检查设备的配电系统，包括开关柜、电缆桥架、电缆接头等，确保其正常工作。
二、巡视时机变电站设备巡视的时机包括定期巡视、定期检修、设备故障等。
下面对这几种时机进行详细介绍：1. 定期巡视：变电站设备定期巡视的周期可以根据实际情况进行确定，通常为每年一次或每半年一次。
定期巡视的目的是发现设备运行中的潜在问题，及时进行处理，保障设备的正常运行。
2. 定期检修：定期检修是对设备进行全面检修和维护的工作，通常为每年一次或每两年一次。
定期检修的主要目的是对设备进行全面检查，发现并修复设备中的问题，确保设备的可靠运行。
3. 设备故障：设备故障时需要及时进行巡视，以了解故障的具体原因和范围，为设备的维修和恢复工作提供基础数据。
