一、光的直线传播作图
1．请用作图的方法，画出图中物体AB通过小孔O后在光屏MN上成的像的光路图。
2．图丙为“坐井观天”的示意图（井中无水），设点E为青蛙的眼睛，请利用光的直线传播知识作出青蛙看到天空范围的光路图。
3．如图，路灯下站着小明和小华两人，地上留下了他们的影子，通过作图确定路灯灯泡S的位置。
二、光的反射作图
4．在图中画出反射光线并标出反射角。
5．在图中画出反射光线OB的入射光线，并标出入射角大小。
6．如图所示，根据入射光线和反射光线，在图甲中正确的位置作出平面镜并标出反射角的大小。 2 7．请在图中画上一面位置合适的平面镜。
8．如图是点光源S发出的一条入射光线和另一条入射光线经平面镜反射后的反射光线，请确定点光源S的位置并完成光路图。
三、平面镜成像原理作图
9．根据平面镜成像特点，在图中画出物体AB在平面镜MN中所成的像。
10．如图，作出点光源S发出的光线通过平面镜反射后照亮A点的光路图。
11．如图所示，学校楼梯拐角的墙上装有平面镜，既方便同学们整理仪容，晚上又能利用光的反射对楼道进行照明。请在图中准确画出灯S发出的光经平面镜反射后到达A 点的光路图。
12．如图所示，物体AB在平面镜前面，一束由A发出的光线射到平面镜表面O点。①画出物体AB在平面镜中的像A′B′；①画出入射光线AO的反射光线。
13．如图所示，ABCD是一间不透光的房间，墙AB是平面镜，房间中S处有一个正在发光的小蜡烛，CD墙上有一个小孔P，在墙外不远处的另一白墙EF上会得到上下两个亮点。请在图丙中分别画出了这两个亮点及其光路，上下亮点分别用M和N表示。（保留作图痕迹） 3
四、光的折射作图
14．一束光线AO与水面成45的角斜射到水面。在图中画出反射光线、折射光线并标出反射角。
15．在图中画出反射光线及折射光线的大致方向。
16．如图所示，潜水员的眼睛在水面以下A处，观察岸上的物体。图中的两个B1和B2分别是物、像的位置，请在图中作出潜水员观察物体的光路图。

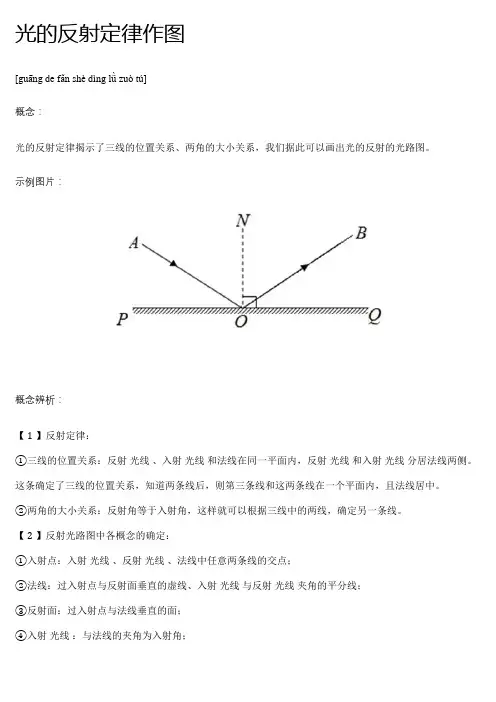

光的反射定律作图
光的反射定律作图
[guāng de fǎn shè dìng lǜ zuò tú]
概念：
光的反射定律揭示了三线的位置关系、两角的大小关系，我们据此可以画出光的反射的光路图。
示例图片：
概念辨析：
【 1 】反射定律：
①三线的位置关系：反射 光线 、入射 光线 和法线在同一平面内，反射 光线 和入射 光线 分居法线两侧。这条确定了三线的位置关系，知道两条线后，则第三条线和这两条线在一个平面内，且法线居中。
②两角的大小关系：反射角等于入射角，这样就可以根据三线中的两线，确定另一条线。
【 2 】反射光路图中各概念的确定：
①入射点：入射 光线 、反射 光线 、法线中任意两条线的交点；
②法线：过入射点与反射面垂直的虚线、入射 光线 与反射 光线 夹角的平分线；
③反射面：过入射点与法线垂直的面；
④入射 光线 ：与法线的夹角为入射角； ⑤反射 光线 ：与法线的夹角为反射角，反射角 = 反射角。
【 3 】法线为虚线，反射面的另一侧一般画上平行的斜线。
相关词条：
、
例题分析和解答：
在图中，画出入射光线 AO 的反射光线 OB ，并标出反射角及其大小。
考点：光的反射定律作图
解析：因为入射光线与镜面的夹角是 60 °，所以入射角为 90 ° -60 ° =30 °。 根据光的反射定律，反射角等于入射角，所以反射角也为 30 °。
答案：如图所示
人教版八年级物理上光学作图专题(4套试题)
人教版八年级物理上光学作图专题（4套试题）
01 专题概述)
光现象的作图主要包括利用光的反射规律作图、利用光的折射规律作图和平面镜成像的作图．
方法技巧：(1)利用光的反射规律作图：①确定(反)入射点；②根据法线与反射面垂直，作出法线，用虚线表示；③根据反射角等于入射角，画出入射光线或反射光线．
(2)关于平面镜成像的作图：
名称
方法 作图步骤 原理图
利用平面镜成像原理 ①从光点引出两条光线，射到平面镜上；②作两条入射光线的法线；③根据反射定律，反射角等于入射角，作反射光线；④作反射光线的反向延长线，交点即为光点S的像点S′，如图所示.
利用平面镜成像特点 ①过S点作平面镜的垂线(像与物连线跟镜面垂直)；②截取S′点，使S′到镜面距离等于S到镜面的距离(像与物到镜面距离相等)；③画出像点S′(像与物大小相等)，如图所示.
(3)利用光的折射规律作图：在光的折射作图中，首先判断光是从哪种介质斜射入哪种介质，然后做出法线，最后确定出折射角大还是入射角大，进而画出对应的光线．
02 专题训练
类型1 光的反射作图
1．(上海中考)在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数．
第1题图 第2题图
2．(自贡中考)如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．
3．潜望镜中两块平面镜平行放置且与水平方向成45°夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路．
第3题图 第4题图
4．小明和小红坐在教室内两个相距不远的座位上，一束阳光照射到教室的一个玻璃窗上，小明说玻璃窗很刺眼，小红却说没感觉到．你认为这种情况可能吗？(请作图说明)
类型2 平面镜成像作图
光的反射作图题
光的反射作图题
光的反射是初中物理一个重要的知识点，同时也是中考的一个考查热点。从中考命题形式来看，光的反射经常以作图这种考查形式出现。正确作出光的反射光路图是初中学生应该掌握的基本作图技能，有关光的反射作图最基本的类型有下列几种。
一、已知入射光线和反射面，求作反射光线
例1自行车尾灯包含了许多光学知识．它本身不发光，但在夜晚，当有汽车灯光照射到尾灯上时，就会发生反射，以引起司机注意．尾灯的结构如图1所示，请在图中画出反射光线，并说明反射光线有什么特点。
解析两个平面镜互相垂直组合在一起就是一个角反射器，自行车的尾灯是由许多角反射器组成的。具体作法是：过入射点作垂直于第一个镜面的法线，根据光的反射定律（反射角等于入射角）作出反射光线，此反射光线射到与第一个镜面垂直的第二个镜面上发生了二次反射，用同样的方法可以作出二次反射的反射光线。我们画出其中一个角反射器的光路图，另外两个角反射器就能用同样的方法画出，具体画法如图2所示。由图２可知，反射光线的特点是反射光线平行于入射光线。
二、已知反射光线和反射面，求作入射光线（或发光点）
例2如图３所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S经过平面镜反射后的两条反射光线，请在图上作出发光点S。（要求留下作图痕迹）
解析此题的作图方法有两种： ①根据光的反射定律来作，首先过A点和C点作镜面的垂线（即法线），然后在法线的左侧作出反射光线AB和CD所对应的两条入射光线，会发现所作的这两条入射光线有一个交点，此交点即为发光点S。具体画法如图4所示。
②根据平面镜成像原理和特点来作，平面镜所成的虚像是由射入人眼中的反射光线的反向延长线相而交成的，所以我们可以反向延长两条反射光线AB和CD，使其相交于点S′，再根据对称法作出像点S′的物点S。具体画法如图5所示。
三、已知入射光线和反射光线，求作反射面
例3如图6所示，小聪通过一平面镜看到小猫要偷吃小鱼。图6中画出了入射光线和反射光线，但未标出光的传播方向。请你在图中用箭头标出小聪看到小猫偷鱼吃时的光的传播方向，并根据光的反射规律画出平面镜。
初中物理自主招生讲义13讲 光的反射定律与作图、镜面反射与漫反射(学生版)
第1页/共15页初中物理自主招生讲义13光的反射定律与作图、镜面反射与漫反射1．光的反射定律的应用【知识点的认识】（1）反射光线、入射光线、法线都在同一个平面内；（2）反射光线、入射光线分居法线两侧；（3）反射角等于入射角。（4）光在反射时光路是可逆的【命题方向】光的反射定律是中考考查的重点内容，从命题形式来看，选择题、作图题、填空题仍然是主要的三种题型，作图题将更加重视与社会、生活的联系和应用。希望在今后的学习中要多观察，勤思考，灵活运用所学知识解决实际问题。【解题方法点拨】由入射光线决定反射光线，叙述时要先叙述入射光线如何变化，再叙述反射光线如何变化。发生反射的条件：两种介质的交界处；发生处：入射点；结果：返回原介质中。反射角随入射角的增大而增大，减小而减小，当垂直入射时，入射角等于反射角，皆为0度。一．光的反射定律的应用（共25小题）1．如图所示，一平面镜放在圆筒的中心处，平面镜正对筒壁上一点光源S，点光源发出一细光束垂直射向平面镜。平面镜从图示位置开始绕圆筒中心轴O匀速转动，在转动15°角时，点光源在镜中所成的像转过的角度θ1，照射到筒壁上的反射光斑转过的角度θ2，则（）A．θ1＝30°，θ2＝30°B．θ1＝30°，θ2＝60°C．θ1＝60°，θ2＝30°D．θ1＝60°，θ2＝60°2．如图平面镜M绕垂直于纸面的轴0以每秒120°匀速转动，AB为一段圆心在O点的圆弧形屏幕。张角∠AOB为60°．有一束来自频闪光源的平行光束通过狭缝S射向平面镜M上的O点，已知光源每秒闪动12次，屏幕AB上每秒内可能出现的光斑次数是（）第2页/共15
页A．3次B．6次C．12次D．24次3．如图所示，平面镜OM与ON的夹角为θ，一条平行于平面ON的光线经过两个平面镜的多次反射后，能够沿着原来的光路返回，则两平面镜之间的夹角不可能是（）A．20°B．15°C．10°D．5°4．如图所示，A在水面上方，B在水面下方，AC、BD垂直于水面，垂足分别是C和D，AB连线与水面相交于E点，若从A处射出一束激光，要使激光能够照射到B点，则射出的激光在水面上的入射位置是（）A．E点B．D点C．D与E之间的某一个点D．C与E之间的某一个点5．如图所示，平面镜OM与ON的夹角为θ，一条平行于平面镜ON的光线经过两个平面镜的多次反射后，能够沿着原来的光路返回。则平面镜之间的夹角不可能是（）A．1°B．2°C．3°D．4°6．两平面镜M1与M2互成α角，如图所示，入射光线AB射到M1上后发生第一次反射，在M2上发生第二次反射。若保持α角不变，使平面镜M1和M2一起以B为轴沿纸面转过一个小角θ，则下面说法中正确的是（）第3页/共15
4.光的反射作图
光的反射作图专题
一、 光的反射规律作图
1. 如图所示，一细光束射到平面镜MM'的O点处，请根据光的反射规律画出它的反射光线，标明反射角大小。
第1题图 第2题图 第3题图
2. 如图所示，两面平面镜互相垂直，一束光线斜射到平面镜上，请在图乙中完成光路图。
3. 自行车尾灯的结构如图所示，夜晚，当有光照射到尾灯时可起到明显警示作用。试画出图中一条光线的反射光线（要求保留必要的辅助线）。
4. 如图10所示，在O点放置一平面镜，使与水平方向成60°角的太阳光经O点反射后，水平射入窗口P。请你在图中画出平面镜的位置，并标出反射角的度数。
第4题图 第5题图
5. 竖直向下照射的太阳光经平面镜反射后，沿水平方向射入涵洞中，请在图4中画出平面镜的位置，并完成光路图。 6. 乒乓球掉到沙发下，没有手电筒，小明借助平面镜反射灯光找到了乒乓球，请在图中画出平面镜的位置并完成光路图。
第6题图 第7题图
7. 如图所示是液面高度监视器，让一束光射向被监视液面，请画出反射光线，并在光屏上标出光电S。
8. 如图8所示，小聪通过一平面镜看到小猫要偷吃小鱼。图中画出了入射光线和反射光线，但未标出光的传播方向。请你在图中用箭头标出小聪看到小猫偷鱼吃时的光的传播方向，并根据光的反射规律画出平面镜。
第8题图 第9题图
9. 如图甲所示，我们能看见不发光的物体，是因为物体反射的光进入了我们的眼睛。请根据光的反射定律在图乙中画出通过A点的反射光线、入射光线和法线。
10. 请在图中标出人眼通过平面镜看到A点时的光的传播方向；
(初中物理)利用光的反射定律的作图题(解析版)
专题01 利用光的反射定律的作图题
1.光的反射定律内容
(1)反射光线、入射光线和法线都在同一平面内。
(2)反射光线和入射光线分居法线两侧。
(3)反射角等于入射角。
(4)光路是可逆的。
2.利用光的反射定律作图考法
(1)根据要求作出入射光线或反射光线；
(2)根据光的发射定律以及入射角大小，标出反射角大小；
(3)根据给定的入射光线和出射光线，作出法线。
(4)根据给定的入射光线和出射光线，画出入射面。
3.利用光的反射定律作图注意事项
(1)注意“箭头”方向；
(2)法线一定要画成“虚线”；
(3)一般涉及角度的作图题，要标出入射角、反射角的大小。
【例题1】（2020湖北襄阳）根据给出的入射光线，请画出其反射光线。
【答案】
【解析】画出法线，根据反射角等于入射角，在法线下侧画出反射光线.
【例题2】（2020山东德州）光与平面镜成30°角射在平面镜上，如图所示，请根据光的反射定律画出它的
反射光线，并标明反射角的大小。
【答案】
【解析】过入射点垂直反射面作出法线，并求得入射角为90°-30°=60°
根据光的反射定律可知反射角也为60°；根据反射光线与入射光线分居法线两侧，在法线的另一侧根据反
射角等于入射角作出反射光线，标出反射角的大小.
【例题3】如图所示，射向平面镜的一束光经镜面反射后沿水平为向射出，图中ON是∠AOB的角
平分线，请在图中画出平面镜放置的位置并标出入射角．
【答案】如图所示：
．
【解析】∠AOB的角平分线ON是平面镜的法线，法线与平面镜垂直，入射光线与法线的夹角为入射角．
过O点作ON的垂线，此位置即为平面镜的位置，入射光线与法线的夹角为入射角.
1.在图中，画出入射光线AO的反射光线，并标明反射角和它的大小。
【答案】如图所示：
【解析】此题考查了对光的反射光路的画法，首先要掌握光的反射定律的内容，特别是反射角等于入射角。
同时考查了入射角与反射角的概念，知道入射角与反射角都是光线与法线的夹角。根据反射定律：反射光
八上物理专题04 光现象作图(解析版)
专题04 光现象作图（解析版）
类型一 光的反射作图
【方法技巧】准确作图要求：
（1）反射角等于入射角，像物到镜面等距。（相等）
（2）法线与反射面垂直，像物连线与镜面垂直。（垂直）
（3）实际光线、实像、反射面用实线；光线的反向延长线、法线、虚像用虚线。（虚实）
【专项训练】
1.一束光照射到平面镜上，如图所示．请在图中画出反射光线并标出反射角的度数．
【答案】如图所示
【解析】本题考查光的反射作图．先过入射点作法线，根据反射角等于入射角画出反射光线，反射角的度数为90°−60°=30°．
2.用一平面镜将与水平面成30°角的阳光竖直照射到深井内，请你在图中画出平面镜的位置，并标出反射角的大小。
【答案】解：因为太阳光竖直射入深井内，所以反射光线竖直向下，由此画出法线，
过入射点画出法线的垂线，即平面镜的位置，因入射光线与水平面成30°，而反射光线是竖直向下的，所以入射光线与反射光线的夹角为30°+90°=120°，则入射角、反射角为60°.如图
所示：
【解析】首先根据反射光线的方向(竖直向下)作出反射光线，反射光线和入射光线夹角的角平分线就是法线的位置，画出法线，然后根据法线是与平面镜是垂直的关系画出平面镜，标明反射角的度数。
首先知道反射定律的内容，然后根据反射定律完成反射光路，最后根据图中角之间的关系计算反射角的大小。
3如图所示，一小球放在桌子的右侧，请画出人通过平面镜看到球的光路图。
【答案】解：作出球点𝑆关于平面镜的对称点，即为像点𝑆′，连接𝑆′𝑃交平面镜于点𝑂，沿𝑂𝑃画出反射光线，连接𝑆𝑂画出入射光线，如图所示：
【解析】利用平面镜成像的特点：像与物关于平面镜对称，作出球的像点，根据反射光线反向延长通过像点，可以由像点和眼睛点确定反射光线所在的直线，从而画出反射光线，并确定反射点，最后由发光点和反射点画出入射光线，从而完成光路。
在平面镜成像作图中，若作出物体在平面镜中所成的像，要先根据像与物关于平面镜对称，先作出端点和关键点的像点，再用虚线连接各点即为物体的像。同时会根据平面镜成像的实质完成光路。
初中物理专题──光学作图
1 初中物理专题────光学作图
在初中物理中光学作图涉及到四种类型：
1、有关光沿直线传播的概念和应用
2、光的反射定律和平面镜成像规律的作图及应用
3、光的折射定律及透镜的作图和应用
4、凸透镜成像规律及其应用
［知识点分析］
一、光的反射
光的反射定律：反射光线与入射光线、法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角等于入射角；光的反射中光路是可逆的。
二、光的折射
光的折射定律：折射光线与入射光线、法线在同一平面上；折射光线和入射光线分居在法线的两侧；折射角大于、小于或等于入射角；光的折射中光路是可逆的。
光的折射定律的内容、作图、应用及其与光的反射定律的异同。
（1）相同点
①折射光线和反射光线都位于入射光线和法线决定的平面内。
②折射光线和反射光线均分居法线的两侧。
③当入射角变化时，折射角和反射角都随之变化。
④在折射和反射现象中，光路都是可逆的。
（2）不同点
①反射光线与对应的入射光线在同种介质中；折射光线与对应的入射光线在两种不同介质中，位于界面的两侧。
②反射角等于入射角，但折射角一般不等于入射角，并且当光从空气斜射入其他介质中时，折射角小于入射角，而光从其他介质斜射入空气中时，折射角大于入射角。
三、透镜
透镜的分类：凸透镜、凹透镜。
凸透镜：中间厚，边缘薄，有双凸、平凸、凹凸三种，如右图所示；凸透镜对光有会聚作用。
凹透镜：中间薄，边缘厚，有双凹、平凹、凸凹三种，如右图所示；凹透镜对光有发散作用。
凸透镜成像规律：
规律1：当物距大于2倍焦距时，则像距在1倍焦距和2倍焦距之间，成倒立、缩小的实像。此时像距小于物距，像比物小，物像异侧。应用：照相机、摄像机。
规律2：当物距等于2倍焦距时，则像距也在2倍焦距， 成倒立、等大的实像。此时物距等于像距，像与物大小相等，物像异侧。
2 规律3：当物距小于2倍焦距、大于1倍焦距时，则像距大于2倍焦距， 成倒立、放大的实像。此时像距大于物距，像比物大，物像异侧。应用：投影仪、幻灯机、电影放映机。
2024年中考物理复习专题：利用光的反射定律作图
1 专题02 利用光的反射定律作图
命题依据：光的反射定律内容
反射光线、入射光线和法线在同一平面内；反射光线和入射光线分居法线两侧；反射角等于入射角。光路是可逆的。
由此可见，对于反射光路图中，有三个要素即入射光线、反射光线、反射面（或法线）。在这三个要素中只要知道任意两个就可做出第三个。
题型分类：利用光的反射定律作图考法
（1）根据要求作出入射光线（或反射光线）；
（2）根据光的反射定律以及入射角大小，标出反射角大小；
（3）根据给定的入射光线和反射光线，作出法线；
（4）根据给定的入射光线和反射光线，画出反射面；
（5）根据光的反射定律找发光点（物体点）或像点。
由此可见，（1）（3）（4）为画线类；（2）为找角类，一般和画线类综合在一起；（5）为找点（成像）类。
利用光的反射定律作图注意事项
（1）注意“箭头”方向；
（2）法线一定要画成“虚线”；
（3）一般涉及角度的作图题，要标出入射角、反射角的大小；
（4）注意反射面的正面和反面；
（5）反射面和法线间要有垂直符号“┐”。
1．反射定律画线类作图
①已知入射光线、反射面（平面镜）画反射光线
解题技巧：
找入射点，过此点做反射面（镜面）的垂线，即法线。
方法步骤：
●画出法线。先找入射光线与反射面的交点（入射点），过入射点作垂直于反射面的直线即法线；
●量出（算出）入射角大小；
●画出反射光线。根据反射角与入射角相等，作出反射光线（标箭头）。将法线作为角的一边，以入射点作为角的顶点，在图中作一角等于入射角的线，该线就是反射光线，注意光线方向。
图2-1
例题1（中考题型）如图2-1所示，入射光线与镜面成30°角，请画出反射光线并标出反射角及度数。 2
图2-2
【解题思路】根据反射定律进行分析。首先找到入射点做出法线，再从题图中可以知道入射光线与镜面的夹角是30°，所以入射角为90°－30°=60°。根据反射角等于入射角，反射光线与镜面的夹角也为30°，在法线右侧做出反射光线，如图2-3所示。
