汽包水位双室平衡容器2008

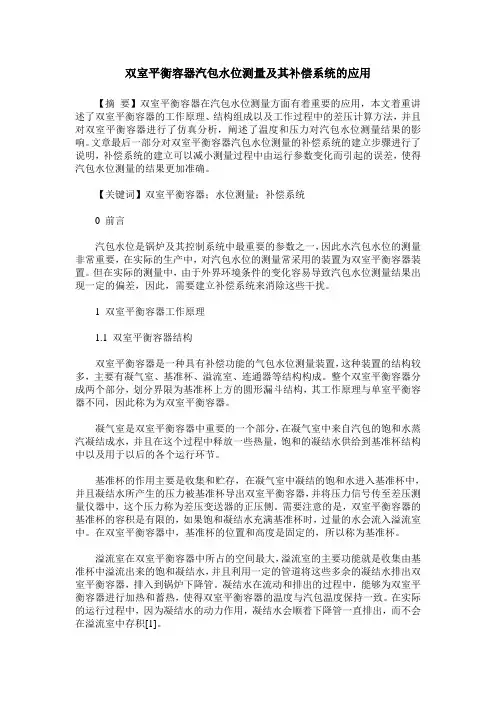

双室平衡容器汽包水位测量及其补偿系统的应用
双室平衡容器汽包水位测量及其补偿系统的应用【摘要】双室平衡容器在汽包水位测量方面有着重要的应用，本文着重讲述了双室平衡容器的工作原理、结构组成以及工作过程中的差压计算方法，并且对双室平衡容器进行了仿真分析，阐述了温度和压力对汽包水位测量结果的影响。
文章最后一部分对双室平衡容器汽包水位测量的补偿系统的建立步骤进行了说明，补偿系统的建立可以减小测量过程中由运行参数变化而引起的误差，使得汽包水位测量的结果更加准确。
【关键词】双室平衡容器；水位测量；补偿系统0 前言汽包水位是锅炉及其控制系统中最重要的参数之一，因此水汽包水位的测量非常重要，在实际的生产中，对汽包水位的测量常采用的装置为双室平衡容器装置。
但在实际的测量中，由于外界环境条件的变化容易导致汽包水位测量结果出现一定的偏差，因此，需要建立补偿系统来消除这些干扰。
1 双室平衡容器工作原理1.1 双室平衡容器结构双室平衡容器是一种具有补偿功能的气包水位测量装置，这种装置的结构较多，主要有凝气室、基准杯、溢流室、连通器等结构构成。
整个双室平衡容器分成两个部分，划分界限为基准杯上方的圆形漏斗结构，其工作原理与单室平衡容器不同，因此称为为双室平衡容器。
凝气室是双室平衡容器中重要的一个部分，在凝气室中来自汽包的饱和水蒸汽凝结成水，并且在这个过程中释放一些热量，饱和的凝结水供给到基准杯结构中以及用于以后的各个运行环节。
基准杯的作用主要是收集和贮存，在凝气室中凝结的饱和水进入基准杯中，并且凝结水所产生的压力被基准杯导出双室平衡容器，并将压力信号传至差压测量仪器中，这个压力称为差压变送器的正压侧。
需要注意的是，双室平衡容器的基准杯的容积是有限的，如果饱和凝结水充满基准杯时，过量的水会流入溢流室中。
在双室平衡容器中，基准杯的位置和高度是固定的，所以称为基准杯。
溢流室在双室平衡容器中所占的空间最大，溢流室的主要功能就是收集由基准杯中溢流出来的饱和凝结水，并且利用一定的管道将这些多余的凝结水排出双室平衡容器，排入到锅炉下降管。
双室平衡容器的工作原理
3。
双室平衡容器的工作原理3。
1。
简介双室平衡容器是一种结构巧妙，具有一定自我补偿能力的汽包水位测量装置。
它的主要结构如图1所示.在基准杯的上方有一个圆环形漏斗结构将整个双室平衡容器分隔成上下两个部分,为了区别于单室平衡容器,故称为双室平衡容器。
为便于介绍，这里结合各主要部分的功能特点，将它们分别命名为凝汽室、基准杯、溢流室和连通器，另外文中把双室平衡容器汽包水位测量装置简称为容器。
3.2.凝汽室理想状态下,来自汽包的饱和水蒸汽经过这里时释放掉汽化潜热，形成饱和的凝结水供给基准杯及后续环节使用。
3。
3.基准杯它的作用是收集来自凝汽室的凝结水，并将凝结水产生的压力导出容器，传向差压测量仪表—-差压变送器（后文简称变送器）的正压侧。
基准杯的容积是有限的，当凝结水充满后则溢出流向溢流室.由于基准杯的杯口高度是固定的,故而称为基准杯。
3.4.溢流室溢流室占据了容器的大部分空间，它的主要功能是收集基准杯溢出的凝结水，并将凝结水排入锅炉下降管，在流动过程中为整个容器进行加热和蓄热，确保与汽包中的温度达到一致。
正常情况下,由于锅炉下降管中流体的动力作用,溢流室中基本上没有积水或少量的积水。
3.5.连通器倒T字形连通器，其水平部分一端接入汽包，另一端接入变送器的负压侧。
毋庸置疑,它的主要作用是将汽包中动态的水位产生的压力传递给变送器的负压侧，与正压侧的(基准）压力比较以得知汽包中的水位。
它之所以被做成倒T字形，是因为可以保证连通器中的介质具有一定的流动性,防止其延伸到汽包之间的管线冬季发生冻结。
连通器内部介质的温度与汽包中的温度很可能不一致,致使其中的液位与汽包中不同，但是由于流体的自平衡作用，对使汽包水位测量没有任何影响。
3。
6.差压的计算通过前面的介绍可以知道，凝汽室、基准杯及其底部位于容器内部的导压管中的介质温度与汽包中的介质温度是相等的，即γw=γ`w，γs=γ`s。
故而不难得到容器所输出的差压。
本文以东方锅炉厂DG670-13。
双室平衡容器汽包水位计算
锅炉汽包水位补偿(双室室平衡容器)
一、测量原理：炉汽包水位测量原理图如图2所示。
差压式水位表和汽包水位之间的关系如下所示：
ΔP=[(A-h))*ρa+(H-（A－h)*ρw]-[(A-h)*ρs+(H-(A-h))*ρw] =(A-h)*(ρa-ρs) (1)
式中：H………水侧取样孔与平衡容器的距离，mm;
A………平衡容器与汽包正常水位的距离，mm;
h………汽包水位偏离正常水位的值，mm;
ΔP………对应汽包水位的差压值，mmH2O;
ρs………饱和蒸汽的密度，kg*103=/m3;
ρw………饱和水的密度，kg*103=/m3;
ρa………参比水柱的密度，kg*103=/m3;
上式中，H、A和B都是常数；ρw、ρs是汽压的函数，在特定汽压下均为定值；平衡容器内汽水的密度ρa与其散热条件和环境温度有关。
在锅炉启动过程中，水温略有升高，压力也同时升高，这两方面的变化对ρa的影响基本上抵消，可以近似认为ρa是恒值。
根据（1）有如下：
h = A-ΔP *(ρa-ρs) (2)
令F1(X)=(ρa-ρs)
二、补偿逻辑框图：
三、F1(X)参数表：。
双室平衡容器原理
双室平衡容器双室平衡容器是一种结构巧妙，具有一定自我补偿能力的汽包水位测量装置。
它的主要结构如图1所示。
在基准杯的上方有一个圆环形漏斗结构将整个双室平衡容器分隔成上下两个部分，为了区别于单室平衡容器，故称为双室平衡容器。
为便于介绍，这里结合各主要部分的功能特点，将它们分别命名为凝汽室、基准杯、溢流室和连通器，另外文中把双室平衡容器汽包水位测量装置简称为容器。
3.2.凝汽室理想状态下，来自汽包的饱和水蒸汽经过这里时释放掉汽化潜热，形成饱和的凝结水供给基准杯及后续环节使用。
3.3.基准杯它的作用是收集来自凝汽室的凝结水，并将凝结水产生的压力导出容器，传向差压测量仪表——差压变送器（后文简称变送器）的正压侧。
基准杯的容积是有限的，当凝结水充满后则溢出流向溢流室。
由于基准杯的杯口高度是固定的，故而称为基准杯。
3.4.溢流室溢流室占据了容器的大部分空间，它的主要功能是收集基准杯溢出的凝结水，并将凝结水排入锅炉下降管，在流动过程中为整个容器进行加热和蓄热，确保与汽包中的温度达到一致。
正常情况下，由于锅炉下降管中流体的动力作用，溢流室中基本上没有积水或少量的积水。
3.5.连通器倒T字形连通器，其水平部分一端接入汽包，另一端接入变送器的负压侧。
毋庸置疑，它的主要作用是将汽包中动态的水位产生的压力传递给变送器的负压侧，与正压侧的（基准）压力比较以得知汽包中的水位。
它之所以被做成倒T字形，是因为可以保证连通器中的介质具有一定的流动性，防止其延伸到汽包之间的管线冬季发生冻结。
连通器内部介质的温度与汽包中的温度很可能不一致，致使其中的液位与汽包中不同，但是由于流体的自平衡作用，对使汽包水位测量没有任何影响。
3.6.差压的计算通过前面的介绍可以知道，凝汽室、基准杯及其底部位于容器内部的导压管中的介质温度与汽包中的介质温度是相等的，即γw=γ`w，γs=γ`s。
故而不难得到容器所输出的差压。
本文以东方锅炉厂DG670-13.73-8A型锅炉所采用的测量范围为±300mm双室平衡容器为例加以介绍（如图1所示）。
双室平衡容器工作原理
双室平衡容器工作原理

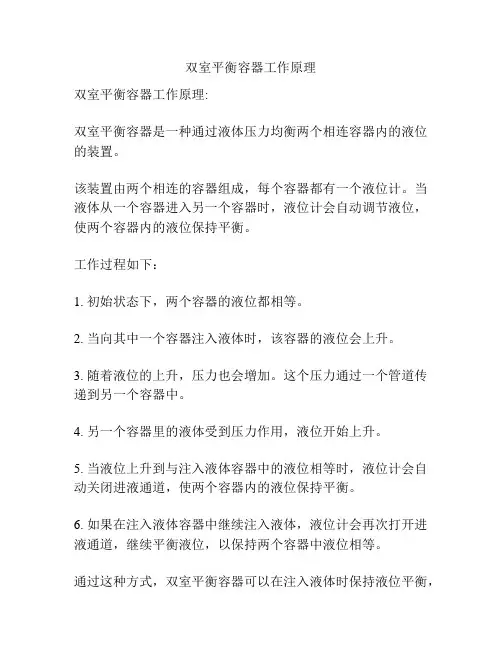

双室平衡容器工作原理:
双室平衡容器是一种通过液体压力均衡两个相连容器内的液位的装置。
该装置由两个相连的容器组成，每个容器都有一个液位计。
当液体从一个容器进入另一个容器时，液位计会自动调节液位，使两个容器内的液位保持平衡。
工作过程如下：
1. 初始状态下，两个容器的液位都相等。
2. 当向其中一个容器注入液体时，该容器的液位会上升。
3. 随着液位的上升，压力也会增加。
这个压力通过一个管道传递到另一个容器中。
4. 另一个容器里的液体受到压力作用，液位开始上升。
5. 当液位上升到与注入液体容器中的液位相等时，液位计会自动关闭进液通道，使两个容器内的液位保持平衡。
6. 如果在注入液体容器中继续注入液体，液位计会再次打开进液通道，继续平衡液位，以保持两个容器中液位相等。
通过这种方式，双室平衡容器可以在注入液体时保持液位平衡，
并且可以在容器内注入不同量的液体，而不影响液位的平衡。
这使得该装置在一些需要精确控制液位的应用中非常有用，如化学实验室、工业生产等领域。
双室平衡容器工作原理
双室平衡容器工作原理
单/双室平衡容器是与压力变送器搭配使用对类似锅炉蒸汽等高温高压测量介质进行压力测量时所使用的容器。
以较为简单的单室平衡容器为例说明原理。
首选，下图一所示结构包括，气包（左侧），导压管，平衡容器（右侧），压力变送器。
气包中分为上下两层，下层为液体介质，上层为蒸汽和气体介质，从气包上层取样孔连通至平衡容器，进入平衡容器的包和蒸汽通过与外界交换热量不断凝结成水，多余的水由于溢流原理回流到气包之中，此时气包内气压与平衡容器内气压因没有密封阻隔而有相同压力值，而高温蒸汽却没有接触到压力变送器，实现了气压测的温度隔绝。
图一单室平衡容器
双室平衡容器的工作原理与单室平衡容器原理相通，但其结构更加复杂，如下图二所示，它是由凝汽室、基准杯、溢流室和连通器等几个部件组成。
图二双室平衡容器
来自汽包的饱和蒸汽通过冷凝器凝结成水，流入参考杯。
参考杯的作用是收集冷凝器中的冷凝液，并将冷凝液产生的压力输出到差压变送器的正压侧。
当冷凝水充满参考杯时，它会溢流到溢流室。
溢流室收集从基准杯溢出的冷凝水，并将其排放到锅炉的下降管中，这点与单室平衡容器的结构类似。
在流动过程中，对整个容器进行加热和蓄热，以保证桶内温度与桶内温度一致。
接头将汽包内动态水位产生的压力传递到变送器的负压侧，与正压侧的（参考）压力进行比较，以了解汽包内的水位。
使用平衡容器进行液位测量时使用的不一定是差压变送器，也会有和其它液位设备一起使用的情况。
图三平衡容器与电接点液位筒的联用。
平衡容器测量汽包水位补偿分析
汽包水位测量的取样装置有单室平衡容器和双室平衡容器之分。
1.1 双室平衡容器补偿我国锅炉一般配套双室平衡容器，测量装置示意图如图1所示，采用饱和蒸汽加热正压头水柱，使之处于饱和蒸汽。
由图可推得如下公式：ΔP=P +-P -=ρw *g*L-ρs *g*（L-（h0+h ））-ρw *g*（h+h0） 即：h=（L-h 0）-ΔP/（（ρw - ρs ）*g ） 式中： h ——水位（单位：m ）ΔP ——差压（单位：Pa ）ρw ——饱和水密度（单位：kg/m3） ρS ——饱和蒸汽密度（单位：kg/m3） g ——重力加速度补偿公式SAMA 图如图2所示。
图中：汽包压力按表压计算；汽包水位按差压（Pa ）值计算，若原为mmH2O ，则换算关系为：1mmH2O=9.8Pa ≈10Pa 。
折线函数1为（ρw - ρs ）；除法器2的系数为：G1=1、B1=0、G2=9.80665、B2=0；常数C 为（L-h0）；减法器3的系数为：G1=G2=1000。
（ρw - ρs ）是汽包压力P 的函数，可通过查《饱和水与饱和蒸汽表》经运算得出。
下w s注：1 《饱和水与饱和蒸汽表》中的压力为绝对压力，实际计算时所用为表压。
二者之间的关系为：表压+1标准大气压=绝对压力（1标准大气压=1bar ）。
因此，在查表时，应将所查压力值+1。
如：查0.4Mpa 时的（ρw - ρs ），应查5bar 时的值，即（1/0.0010928-1/0.37481=912.4），而不是4bar 时的值，即（1/0.0010839-1/0.46242=920.4）。
汽包压力汽包水位汽包水位图2 双室平衡容器校正回路汽包水位图4 单室平衡容器校正回路2 上述公式适用于汽包0位与平衡容器0位一致的情况。
1.2 单室平衡容器补偿测量装置示意图如图3所示。
由图可推得如下公式：ΔP=P +-P -=ρ凝*g*L-ρs *g*（L-（h0+h ））-ρw *g*（h0+h ）即：h=（（ρ凝-ρS ）*g*L-ΔP ）/（ρW -ρS ）*g 式中： h ——水位（单位：m ）ΔP ——差压（单位：Pa ）ρw ——饱和水密度（单位：kg/m3） ρS ——饱和蒸汽密度（单位：kg/m3） ρ凝——汽包外水柱密度（单位：kg/m3） g ——重力加速度补偿公式SAMA 图如图4所示。
双室平衡容器
GJT －D Ⅰ双恒单室平衡容器简介淮安维信仪器仪表有限公司高维信为了给汽包水位差压式测量提供准确稳定的参照物——参比水柱，提高水位自动调节系统的准确性与稳定性，提高CRT 水位计的可信性，淮安维信仪器仪表有限公司独家研发、独家制造的最新专利产品GJT －D Ⅰ双恒单室平衡容器。
1. 汽包水位差压平衡容器概述差压水位计测量原理是，由平衡容器形成参比水柱，比较汽包内水柱与参比水柱的高度差，将高度差转换为静压差△P 1，从而实现“水位－差压”变换，再由传输环节将差压送至变送器，测量显示水位。
差压变送器准确性与稳定性很高，故差压水位计测量系统问题主要在于，传统单、双室平衡容器不能为“水位－差压”变换提供准确稳定的参比水柱，即参比水柱密度变化较大，参比水柱高度不恒定。
配套凝结球式单室平衡容器（见图1）的差压式水位计测量系统主要问题是，必须进行参比水柱平均温度修正。
而准确修正难度之大由（1）式可见。
平均温度T c p ＝(t h /m L)(1- e - m L)＋T c ------（1）式中：t h —饱和水温度；T c —环境温度；m ＝[(αU)/(λS)]0.5 ，α是参比水柱管放热系数，S 、D 、U 是参比水柱管的几何参数，S —截面积，D —直径，U —周长；λ—导热系数；L —参比水柱高度；t h 、λ又与汽包压力有关，放热系数α是变量、且量值不易确定。
所以，以参比水柱平均温度计算法确定温度修正参数，既困难，又不实用。
目前只能以简单的温度给定，或以简易的温度测量进行温度修正初步设定,投入运行后按云母水位计、电接点水位计指示进行修正参数调整。
现场试验调整工期长，工作量大，修正误差大。
因此，参比水柱温度修正是差压水位计准确测量主要难点。
因此，《火力发电厂锅炉汽包水位测量系统技术规定》(DRZ/T01-2004)在 3.2指出，“中差压式水位表应充分考虑平衡容器下取样管参比水柱温度对水位测量的影响，应采用参比水柱温度稳定、接近设定温度的平衡容器，或采用经实践证明有成功应用经验的参比水柱温度接近饱和温度的平衡容器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽包水位双室平衡容器2008-03-31 09:20分类：默认分类字号：大中小践为基础，剖析了双室平衡容器的工作原理与特性。
重点论述了补偿系统的建立方法与步骤，同时指出了应用中的常见错误并提出了解决方案。
关键词：水位测量汽包水位双室平衡容器补偿１.摘要本文以实践为基础，剖析了双室平衡容器的工作原理与特性。
重点论述了补偿系统的建立方法与步骤，同时指出了应用中的常见错误并提出了解决方案。
2.前言汽包水位是锅炉及其控制系统中最重要的参数之一，双室平衡容器在其中充当着不可或缺的重要角色。
但是由于一些用户对于双室平衡容器及其测量补等方面缺少全面的必要的了解或者疏漏，致使应用中时有错误发生，甚至形成安全隐患。
例如胜利油田胜利发电厂一期工程，该工程投入运行早期其汽包水位测量系统的误差竟达70～90mm，特殊情况下误差将会更大（曾因此造成汽包满水停机事故）。
迄今为止，据不完全了解，目前仍有个别用户存在一些类似的问题或者其它问题。
汽包水位是涉及机组安全与和运行的重要参数和指标，因此不允许任何人为的误差。
为使用户能够更好地掌握双室平衡容器在汽包水位测量中的应用，谨撰此文。
不足之处，请不吝指正。
3.双室平衡容器的工作原理3.1.简介双室平衡容器是一种结构巧妙，具有一定自我补偿能力的汽包水位测量装置。
它的主要结构如图1所示。
在基准杯的上方有一个圆环形漏斗结构将整个双室平衡容器分隔成上下两个部分，为了区别于单室平衡容器，故称为双室平衡容器。
为便于介绍，这里结合各主要部分的功能特点，将它们分别命名为凝汽室、基准杯、溢流室和连通器，另外文中把双室平衡容器汽包水位测量装置简称为容器。
3.2.凝汽室理想状态下，来自汽包的饱和水蒸汽经过这里时释放掉汽化潜热，形成饱和的凝结水供给基准杯及后续环节使用。
3.3.基准杯它的作用是收集来自凝汽室的凝结水，并将凝结水产生的压力导出容器，传向差压测量仪表——差压变送器（后文简称变送器）的正压侧。
基准杯的容积是有限的，当凝结水充满后则溢出流向溢流室。
由于基准杯的杯口高度是固定的，故而称为基准杯。
3.4.溢流室溢流室占据了容器的大部分空间，它的主要功能是收集基准杯溢出的凝结水，并将凝结水排入锅炉下降管，在流动过程中为整个容器进行加热和蓄热，确保与汽包中的温度达到一致。
正常情况下，由于锅炉下降管中流体的动力作用，溢流室中基本上没有积水或少量的积水。
3.5.连通器倒T字形连通器，其水平部分一端接入汽包，另一端接入变送器的负压侧。
毋庸置疑，它的主要作用是将汽包中动态的水位产生的压力传递给变送器的负压侧，与正压侧的（基准）压力比较以得知汽包中的水位。
它之所以被做成倒T字形，是因为可以保证连通器中的介质具有一定的流动性，防止其延伸到汽包之间的管线冬季发生冻结。
连通器内部介质的温度与汽包中的温度很可能不一致，致使其中的液位与汽包中不同，但是由于流体的自平衡作用，对使汽包水位测量没有任何影响。
3.6.差压的计算通过前面的介绍可以知道，凝汽室、基准杯及其底部位于容器内部的导压管中的介质温度与汽包中的介质温度是相等的，即γw=γ`w，γs=γ`s。
故而不难得到容器所输出的差压。
本文以东方锅炉厂DG670-13.73-8A型锅炉所采用的测量范围为±300mm双室平衡容器为例加以介绍（如图1所示）。
通过图1可知，容器正压侧输出的压力等于基准杯口所在水平面以上总的静压力，加上基准杯口至L形导压管的水平轴线之间这段垂直区间的凝结水压力，再加上L形导压管的水平轴线至连通器水平轴线之间，位于容器的外部的这段垂直管段中的介质产生的压力。
显而易见，其中的最后部分压力，由于其中的介质为静止的且距容器较远，因此其中的介质密度应为环境温度下的密度。
因此P = PJ 320 γ w (580－320) γ c式中P ——容器正压侧输出的压力γ w ——容器中的介质密度（γ w= γ `w）γ c ——环境温度下水的密度PJ ——基准杯口以上总的静压力负压侧的压力等于基准杯口所在水平面以上总的静压力，加上基准杯口水平面至汽包中汽水分界面之间的饱和水蒸汽产生的压力，再加上汽包中汽水分界面至连通器水平轴线之间饱和水产生的压力，即P－= PJ (580－hw) γ s hwγw式中P－——容器负压侧输出的压力hw ——汽水分界线至连通器水平管中心线之间的垂直高度γ s ——汽包中饱和水蒸汽的密度因此差压ΔP=P －P－=320 γw 260 γ c－(580－hw) γ s－hwγw即ΔP=260 γ c 320 γw－580 γ s－(γw－γ s)hw （1）这里有一点需要说明，(1)式中环境温度下水的密度γc，通常情况下它会随着季节的变化而变化，它的变化将会影响汽包水位测量的准确性。
就本例中的容器而言，当环境温度由25℃升高到50℃时，由于密度的变化对于差压产生的影响为－2.3mm水柱，经过补偿系统补偿后对最终得到的汽包水位的影响将为 2.3～5.5mm之间。
通常情况下这样的误差是可以忽略的，也就是说可以认为这里的温度是恒定的。
但是为了尽量减小误差，必须恰当地确定这里的温度。
确定温度可以遵循这样一条原则，就高不就低，视当地气候及冬季伴热等因素确定。
比如此处的环境温度一年当中通常在0～50℃之间变化，平均温度为25℃，则可以令这里的温度为35℃。
这是因为水的密度随着温度升高它的变化梯度越来越大，确定的温度高些，将会使环境温度变化对整个系统的影响更小。
就本例中的容器而言，当温度从0℃升高到25℃时，温度的变化对测量系统的最终结果影响只有1mm左右，而环境温度从25℃升高到50℃所带来的影响却为 2.3～5.5mm之间。
故而，确定温度应就高不就低。
4.双室平衡容器的工作特性容器的工作特性对于汽包水位测量和补偿系统来说非常重要，了解这种特性利于用户的应用和掌握应用中的技巧。
查《饱和水与饱和水蒸汽密度表》可以获得各种压力下饱和水与饱和水蒸汽的密度。
把0、±50、±100mm等汽包水位分别代入（1）式，可得到容器输出的一系列差压，见下表1《双室平衡容器固有补偿特性参照表》。
通过表1可以得知双室平衡容器的工作特性。
从表1中可以看到，各水位所对应的由容器所输出的差压随着压力的变化（相关饱和汽、水密度）各自发生着不同的变化。
这里首先注意0水位所对应的差压，它的变化规律较其它水位有明显不同，只在一个较小的范围内波动。
由于该容器的设计压力为13.73MPa，因此14.5MPa以下它的波动范围更小，仅在±5mm水柱以内。
也就是说当汽包中的水位为0水位时，无论压力如何变化，即使在没有补偿系统的情况下，对0水位测量影响都极小或者基本没有影响。
关于其它水位，则当汽包水位越接近于0水位，其对应的差压受压力的变化影响越小，反之则大。
因此，双室平衡容器是一种具有一定的自我补偿能力的汽包水位测量装置。
它的这种能力主要体现在，当汽包中的水位越接近于0水位，其输出的差压受压力变化的影响越小，即对汽包水位测量的影响越小。
毫无疑问，容器特性由于容器的自身结构决定的，故又称为固有补偿特性。
表1中，0MPa对应两行差压值，其原因后文将会提到。
之所以双室平衡容器会有这种特性其实质，是由于双室平衡容器在设计制造时采取了特殊的结构，这种结构最大限度地削弱了汽水密度变化对常规运行水位差压的影响。
但是尽管如此，它并不能完全满足生产的需要，仍然需要继续补偿。
5.补偿系统5.1.基础知识与基本概念从容器的特性中可以看到，双室平衡容器不能完全满足生产的需要。
究其原因，是由于介质密度的变化所造成的。
因此，必须要采取一定的措施，进一步消除密度变化对汽包水位测量的影响。
这种被用来消除密度变化带来的影响的措施就叫做补偿。
通过补偿以准确地测定汽包中的水位。
汽包水位测量补偿的方法通常有两种，一种是压力补偿，另一种是温度补偿，无论采取哪种方法补偿效果都一样。
但是它们之间略有区别，即温度补偿可以从0℃开始，而压力补偿只能从100℃开始。
这是因为温度可以一一对应饱和密度以及100℃以下时的非饱和密度，而压力却只能一一对应饱和密度，即最低压力0MPa只能对应100℃时的饱和密度。
故而由这两种方法构成的补偿系统各自对应的补偿起始点有所不同，即差压变送器量程有所不同。
表1中0MPa对应两行差压值，其原因即在于此；其中上一行对应的是温度补偿，下一行对应压力补偿。
很显然，温度补偿也可以从100℃开始。
5.2.建立补偿系统的步骤第一步确定双室平衡容器的0水位位置容器的0水位的位置一般情况下比较容易确定，通过查阅锅炉制造厂家有关汽包（学名锅筒）及附件方面的图纸和资料，进行比较和计算即可获得。
文中例举的容器0水位位置位于连通器水平管轴线以上365mm处，即基准杯口水所在的平面下方215mm处。
但是，偶尔由于图纸的疏漏缺少与确定0水位相关的数据，无法计算出0水位的位置，那么确定起来就比较复杂。
如图1中就缺少数据。
这种情况下就只有根据容器的自我补偿特性在0水位所体现的特点通过反复验算来获得。
由于容器本身就是用这样的方法经反复验算而设计制造的，只要验算的方法正确通过验算得到的数据会很准确可靠，当然这只限于图纸不详的情况下。
由于限于篇幅，这里只提供思路，具体的验算的方法本文不予介绍。
对此感兴趣的读者可以试一试。
第二步确定差压变送器的量程差压变送器的量程是由汽包水位的测量范围、容器的0水位位置以及补偿系统的补偿起始点等三方面因素决定的。
一些用户一般只考虑了前两方面因素，而忽略了补偿起始点因素，甚至极个别的用户只简单地根据汽包水位的测量范围确定变送器的量程，造成很大的测量误差。
一般情况下，忽略容器的0水位位置所造成的误差在70~90mm之间，忽略补偿起始点所产生的误差在30mm以下，特别情况下误差都将会更大。
此外，这里特别提醒用户，在进行汽包水位测量工作时，关于变送器的量程，在没有得到确认的情况下，切不可单纯依赖设计部门的图纸。
事实上，多数情况下，设计部门在进行此类设计，对变送器选型时，只确定基本量程，而不给出应用量程。
下面来确定变送器的量程。
本文的例子中容器的0水位位置位于连通器水平管轴线以上365mm处。
由于该容器的量程为±300mm，因此（1）式中的hw的最大值和最小值分别为665mm和65mm。
如果采用压力补偿，从《饱和水与饱和水蒸汽密度表》中查出100℃时的饱和水与饱和水蒸汽的密度代入（1）式，再分别将665mm和65mm代入（1）式，即得最小差压ΔPmin=－70.5mm水柱和最大差压ΔPmax=504mm水柱这两个差压值就是变送器的量程范围（见表1中0MPa对应的下行），即－70.5～504mm 水柱。
如果采用温度补偿，且从0℃开始补偿，则由于水的密度极其接近1mg/mm3，误差可以忽略，令蒸汽的密度为0。
