母差工作原理范文

母差工作原理范文

母差工作原理范文母差,也称为母擦或受差动机构,是一种用于减小动力系统传动误差的机构。

它主要是由两个或多个平行轴上的齿轮组成,可将输入轴传递的转动力矩分配到平行轴上的多个输出轴上。

在工程应用中,母差通常用于实现两个或多个分支的功率输出,可广泛应用于机械传动、航空航天、汽车以及其他工业领域。

母差的工作原理可以通过以下几个步骤来描述:第一步,输入轴将输入的转动力矩传递给主驱动齿轮。

主驱动齿轮通过齿轮传动将动力传递给所有的分支输出轴。

主驱动齿轮通常与输入轴直接相连,因此其转速与输入轴相同。

第二步,主驱动齿轮通过它的齿轮副将转动力矩传递给母齿轮。

母齿轮是母差中的核心组件,其具有两个或多个齿轮副,与主驱动齿轮和各个输出轴上的齿轮副相连接。

第三步,母齿轮的齿轮副将转动力矩传递到各个输出轴上的输出齿轮。

母齿轮的齿轮副数量可以根据具体设计需求而变化,决定了母差输出轴的数量。

第四步,输出齿轮将通过齿轮副传递的转动力矩输出到各个输出轴上。

这样,输入轴传递的转动力矩就被平均分配到各个输出轴上。

母差的优点在于其能够平均分配输入轴上的转动力矩到多个输出轴上,减小传动误差,并提高系统的整体稳定性。

在一些应用中,母差还可以实现多个输出轴的不等速转动,以满足特定的工艺需求。

此外,母差还可以通过更换不同规格的输出齿轮来实现不同的输出转速。

然而,母差也存在一些缺点。

例如,由于齿轮副存在摩擦、传动误差和磨损等,因此母差的效率会较低。

此外,由于母差的构造复杂,所以制造和维修成本较高。

此外,由于齿轮的相互作用,母差也会产生一定的噪音和振动。

总之,母差是一种用于减小传动误差的机构,通过将输入轴上的转动力矩分配到平行轴上的多个输出轴上,实现力矩的分支输出。

它具有分配均匀、输出转速可调等优点,但也存在效率低、成本高等缺点。

在工程应用中,我们需要根据具体需求综合考虑母差的优缺点,选择合适的设计方案。

母差保护工作原理

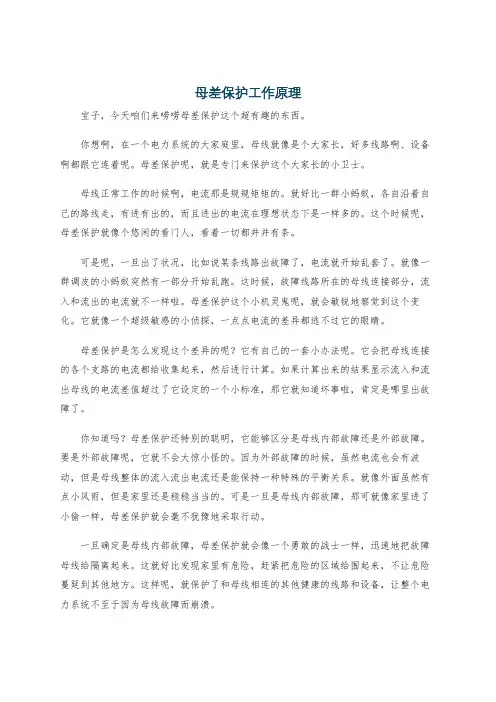

母差保护工作原理

母差保护工作原理宝子,今天咱们来唠唠母差保护这个超有趣的东西。

你想啊,在一个电力系统的大家庭里,母线就像是个大家长,好多线路啊、设备啊都跟它连着呢。

母差保护呢,就是专门来保护这个大家长的小卫士。

母线正常工作的时候啊,电流那是规规矩矩的。

就好比一群小蚂蚁,各自沿着自己的路线走,有进有出的,而且进出的电流在理想状态下是一样多的。

这个时候呢,母差保护就像个悠闲的看门人,看着一切都井井有条。

可是呢,一旦出了状况,比如说某条线路出故障了,电流就开始乱套了。

就像一群调皮的小蚂蚁突然有一部分开始乱跑。

这时候,故障线路所在的母线连接部分,流入和流出的电流就不一样啦。

母差保护这个小机灵鬼呢,就会敏锐地察觉到这个变化。

它就像一个超级敏感的小侦探,一点点电流的差异都逃不过它的眼睛。

母差保护是怎么发现这个差异的呢?它有自己的一套小办法呢。

它会把母线连接的各个支路的电流都给收集起来,然后进行计算。

如果计算出来的结果显示流入和流出母线的电流差值超过了它设定的一个小标准,那它就知道坏事啦,肯定是哪里出故障了。

你知道吗?母差保护还特别的聪明,它能够区分是母线内部故障还是外部故障。

要是外部故障呢,它就不会大惊小怪的。

因为外部故障的时候,虽然电流也会有波动,但是母线整体的流入流出电流还是能保持一种特殊的平衡关系。

就像外面虽然有点小风雨,但是家里还是稳稳当当的。

可是一旦是母线内部故障,那可就像家里进了小偷一样,母差保护就会毫不犹豫地采取行动。

一旦确定是母线内部故障,母差保护就会像一个勇敢的战士一样,迅速地把故障母线给隔离起来。

这就好比发现家里有危险,赶紧把危险的区域给围起来,不让危险蔓延到其他地方。

这样呢,就保护了和母线相连的其他健康的线路和设备,让整个电力系统不至于因为母线故障而崩溃。

母差保护就像一个贴心的小棉袄,时刻守护着母线这个大家长。

它虽然是个小小的保护装置,但是在整个电力系统里的作用可大啦。

没有它的话,母线一旦出问题,那就像大树的树干断了一样,整个电力系统的枝枝叶叶都会受到影响呢。

母差保护体系知识介绍

母差保护体系知识介绍

母差保护体系知识介绍与其他主设备保护相比,母线保护的要求更为苛刻。

当变电站母线发生故障时,如不及时切除故障,将会损坏众多电力设备,破坏系统的稳定性,甚至导致电力系统瓦解。

如果母线保护拒动,也会造成大面积的停电。

因此,设置动作可靠、性能良好的母线保护,使之能迅速有选择地切除故障是非常必要的。

常见的母线故障有:绝缘子对地闪络、雷击、运行人员误操作、母线电压和电流互感器故障等。

在大型发电厂及变电站的母线保护装置中,通常配置有母线差动保护、母联充电保护、母联失灵保护、母联死区保护、母联过流保护、母联非全相保护、其他断路器失灵保护等。

其中,最为主要的是母差保护。

本期我们一起了解一下母线差动保护的相关内容。

1、母差保护的原理和线路差动保护相同,母线差动保护的基本原理也是基于基尔霍夫定律:在母线正常运行及外部故障时,各线路流入母线的电流和流出母线的电流相等,各线路的电流向量和等于零;当母线上发生故障时,各线路电流均流向故障点,其向量和(差动电流)不再等于零,满足一定条件后,出口跳开相应开关。

母线差动保护,由ABC三相分相差动元件构成。

每相差动元件由小差差动元件及大差差动元件构成。

大差元件用于判断是否为母线故障,小差元件用于选择出故障具体在哪一条母线。

为了提高保护的可靠性,在保护中还设置有起动元件、复合电压闭锁元件、CT回路断线闭锁元件等。

2、差动保护的动作方程首先规定CT的正极性端在母线侧,一次电流参考方向由线路流向母线为正方向。

差动电流:指所有母线上连接元件的电流和的绝对值;制动电流:指所有母线上链接元件的电流的绝对值之和。

以如图的双母接线方式的大差为例。

差动电流和制动电流为:差动继电器的动作特性一般如下图所示。

蓝色区域为非动作区,红色区域为动作区。

这种动作特性称作比率制动特性。

动作逻辑的数学表达式也在图中给出。

此动作方程适用于南瑞继保RCS—915及许继电气WMH—800A母线保护装置。

除此之外,还有一种复式比率制动特性,动作特性如下图所示。

母差保护的保护范围

母差保护的保护范围

母差保护的保护范围
母差保护是一种常见的电气保护装置,其主要目的是保护电力系统中的发电机、变压器等设备免受电气故障的影响。

母差保护的保护范围由以下几个方面组成。

1. 相间短路保护:母差保护能够快速检测到相间短路故障,并通过断开故障电路的方式保护电力系统中的设备。

2. 地故保护:母差保护能够检测到设备内部的地故障,并在故障发生时及时进行保护,以避免故障扩散,造成严重后果。

3. 母线保护:母差保护能够对母线进行保护,当母线出现故障时,母差保护能够及时检测并保护母线,以保证电力系统的正常运行。

4. 过电压保护:母差保护还能够对电力系统中的过电压进行保护,当电力系统中出现过电压时,母差保护能够及时检测并采取相应的保护措施。

总之,母差保护的保护范围非常广泛,能够有效地保护电力系统中的各种设备免遭电气故障的影响,确保电力系统的安全稳定运行。

- 1 -。

母差及失灵保护讲解

母差及失灵保护讲解

母差二次回路电流分析一、母差保护基本原理由于母差保护二次电流回路上三相独立的,任一相电流回路断线,或有差流都不会影响另外两相电流回路,因此以下讨论都只针对母差保护单相二次电流回路,三相电流回路与单相是完全一样的,只需A、B、C 相并联。

1.正常情况下母差二次电流分析母差保护,其基本原理是电流的基尔霍夫定理:即同一时刻,流入某一节点(或封闭曲面)的总电流为零。

固定连接母差保护二次电流回路原理图如下:左图为二次电流回路图,右图为一次接线图。

其中,各线路开关电流正方向规定如图,以流入母线为正方向,母联开关电流以流入I母为正方向。

CJI、CJ2和CJ11分别为I母选择元件、II母选择元件和母差启动元件,电流正方向规定如图,以流出元件方向为正方向。

CJ1电流为母线I各线路电流和母联电流之和,CJ2电流为母线II各线路电流和母联电流之差,CJ11为CJ1和CJ2电流之和,ICJ11=ICJ1+ICJ2。

ICJ1=I11+I12+…+I1n+ILICJ2=I21+I22+…+I2n-ILICJ11=ICJ1+ICJ2= I11+I12+...+I1n+I21+I22+ (I2)以上各母差二次线圈CT,若固定接死在母差二次回路中(I母或II母),则称为固定连接式母差保护;若能够在I母和II母之间切换(由闸刀辅助接点),则称为自适应式母差保护,微机保护都是自适应式。

,正常运行及区外故障时(由于区外故障与正常运行类似,故以下讨论,提到正常运行时,若无特别说明,都包括区外故障情况)。

流入I母和II母的总电流为零,由基尔霍夫定理可知,此时CJ1、CJ2和CJ11的电流都为零,故母差不动作。

区内故障,例如母线I故障,则各线路和母联都有短路电流流入I母,此时CJ1电流为总短路电流,即故障电流;对II母来说,各线路电流流入,而母联电流流出,故总电流为零,CJ2电流为零;而CJ11为CJ1和CJ2电流之和,故CJ1和CJ11电流都不为零,为短路电流,故I母母差动作。

母差工作原理

母差工作原理

母差保护的保护原理、保护范围保护原理:1.大小差由各母线段上连接的所有间隔单元电流所构成的差动元件称为“大差”,由每段母线上连接的所有间隔单元电流所构成的差动元件称为“小差”。

当大差和小差同时动作时,判定该段母线故障,此时若差动复合电压闭锁元件开放,则跳该段母线上连接的所有间隔单元。

简单的说大差就是两条母线上所有进出线的电流总和.(不包括母联)小差就是一条母线上所有进出线电流之和当然包括母联电流.母差保护中大差启动小差选择,大差是辅助启动条件,而小差是故障判别元件。

在母差保护中,如接线方式为单母线分段,运行方式可能为分段或不分段,分段运行时母线I段II段分别有单独的母差保护即为“小差”,不分段时总的为一套母差保护即为“大差”。

有时,可能利用“小差”、“大差”的电流和刀闸辅助接点来判别运行方式。

对于保护范围来说,大差是无选择性的,保护范围是两条母线小差是有选择性的,即可以判断是哪条母线故障。

保护动作跳开故障母线上的所有开关和母联开关。

保护范围是一条母线和母联开关CT之间的区域。

原理上来说,大差采的是所有母线上线路开关的电流,不包括母联开关,小差采的是所在母线上所有开关的电流,包括母联开关。

如是母联分段运行说明是单母分段(但并列)的运行方式,I母差动动作就跳I母的所有开关包括母联分段,也就无所谓先跳母联分段了,更不能两段开关全跳;如果单母不分段(母联分段用刀闸直接短接),那是“大差”才两段开关全跳2.死区和失灵一般来讲,母联CT与母联开关之间称为母联死区母联死区就是在满足死区条件后,1母差动跳2母,2母差动跳1母,死区判断分为母联合闸死区和分闸死区对双母线或单母线分段系统,如图所示,在并列运行的情况下,母线差动保护动作或母联(分段)充电保护动作跳母联(分段)后,经延时母联(分段)支路仍有电流,则说明母联(分段)断路器失灵,立即在保护判据中解除母联电流,通过差动保护来解除故障。

对于双母线或单母线分段系统,如图所示,一般母联(分段)单元只安装一组电流互感器,此时母联(分段)互感器与母联(分段)断路器之间(K点)发生的故障称为死区故障。

母差讲义

一.母线三种运行方式:1.并列运行:即正常运行方式—--220KV南北母线由三22旁开关联络运行。

220KV母线并列运行判据为:三22旁开关在合,同时三22旁南刀闸在合、三22旁北刀闸在合。

〈三者为与的关系〉并列运行时,大差与小差均投入,大差运行于高值比率系数。

2.互联运行:220KV南北母线由三220甲刀闸联络运行。

220KV母线互联运行判据为:三220甲刀闸在合。

互联运行时,大差在投入、小差自动退出,大差运行于高值比率系数。

3.分列运行:220KV南北母线各自独立运行。

220KV母线分列运行判据为:三22旁开关在断或者三22旁南刀闸在断或者三22旁北刀闸在断。

〈三者为或的关系〉分列运行时,大差与小差均投入,大差运行于低值比率系数。

我厂220KV母线保护第一套母线保护采用RCS-915AB型微机母线保护装置,第二套BP-2B微机母线保护装置母差定义:大差、小差:差动回路包括母线大差回路和各段母线小差回路。

母线大差是指除母联开关外所有支路电流所构成的差动回路。

某段母线的小差是指该段母线上所连接的所有支路(包括母联开关)电流所构成的差动回路。

母线大差比率差动用于判别母线区内和区外故障,小差比率差动用于故障母线的选择。

大差比率差动元件不受运行方式的限制,差动保护范围是两段母线;小差比率差动元件受运行方式限制,差动保护范围是相应的一段母线。

差回路构成:差动回路是由大差动和几个各段母线小差动所组成的;大差比率差动元件作为区内故障判别元件;小差比率差动元件作为故障母线选择元件;大差与小差区别大差比率差动‘差电流’与‘和电流’计算与刀闸无关.大差比率差动‘差电流’与‘和电流’计算不计母联电流母差保护压板投退:单母运行方式时,当母线倒单母不分段合上三220甲闸前投入单母运行压板、互联压板,母差保护不进行故障母选择,大差运行于比率系数高值。

母联带路运行方式,母联开关带旁路运行前,第一套母线保护应投入母联带路压板,(“投单母”“投母联带路”等方式定值中均有控制字,正常情况下长投,和硬压板为与的关系。

(完整word版)母差工作原理(word文档良心出品)

母差保护的保护原理、保护范围保护原理:1.大小差由各母线段上连接的所有间隔单元电流所构成的差动元件称为“大差”,由每段母线上连接的所有间隔单元电流所构成的差动元件称为“小差”。

当大差和小差同时动作时,判定该段母线故障,此时若差动复合电压闭锁元件开放,则跳该段母线上连接的所有间隔单元。

简单的说大差就是两条母线上所有进出线的电流总和.(不包括母联)小差就是一条母线上所有进出线电流之和当然包括母联电流.母差保护中大差启动小差选择,大差是辅助启动条件,而小差是故障判别元件。

在母差保护中,如接线方式为单母线分段,运行方式可能为分段或不分段,分段运行时母线I段II段分别有单独的母差保护即为“小差”,不分段时总的为一套母差保护即为“大差”。

有时,可能利用“小差”、“大差”的电流和刀闸辅助接点来判别运行方式。

对于保护范围来说,大差是无选择性的,保护范围是两条母线小差是有选择性的,即可以判断是哪条母线故障。

保护动作跳开故障母线上的所有开关和母联开关。

保护范围是一条母线和母联开关CT之间的区域。

原理上来说,大差采的是所有母线上线路开关的电流,不包括母联开关,小差采的是所在母线上所有开关的电流,包括母联开关。

如是母联分段运行说明是单母分段(但并列)的运行方式,I母差动动作就跳I母的所有开关包括母联分段,也就无所谓先跳母联分段了,更不能两段开关全跳;如果单母不分段(母联分段用刀闸直接短接),那是“大差”才两段开关全跳2.死区和失灵一般来讲,母联CT与母联开关之间称为母联死区母联死区就是在满足死区条件后,1母差动跳2母,2母差动跳1母,死区判断分为母联合闸死区和分闸死区对双母线或单母线分段系统,如图所示,在并列运行的情况下,母线差动保护动作或母联(分段)充电保护动作跳母联(分段)后,经延时母联(分段)支路仍有电流,则说明母联(分段)断路器失灵,立即在保护判据中解除母联电流,通过差动保护来解除故障。

对于双母线或单母线分段系统,如图所示,一般母联(分段)单元只安装一组电流互感器,此时母联(分段)互感器与母联(分段)断路器之间(K点)发生的故障称为死区故障。

继电保护母差保护范围

继电保护母差保护范围全文共四篇示例,供读者参考第一篇示例:继电保护作为电力系统中非常重要的一环,具有重要的作用,它主要是通过识别电力系统中出现的故障和异常状态,并及时采取措施来保护电力系统的正常运行。

在继电保护系统中,母差保护也是其中的一种,其主要作用是检测电力系统中各个部分之间的电流差异,以判断是否存在故障并采取相应的保护措施。

母差保护范围指的是母差保护所保护的区域范围,即保护范围。

母差保护的作用是在系统发生故障时,能够快速准确地定位到故障点,从而对相关设备进行保护,防止故障扩大影响整个系统的运行。

母差保护的范围一般会根据电力系统的具体情况和要求来确定,下面我们来详细介绍一下母差保护范围的相关内容。

母差保护的范围通常包括电力系统中的母线、主变压器和重要的连接线路。

这些部分都是电力系统中非常关键的设备,一旦出现故障可能会对整个系统造成严重影响,因此需要在这些部分设置母差保护,以确保系统的安全稳定运行。

在这些部分设置母差保护的原因主要是因为这些部分的电流变化比较明显,且故障可能性较大,因此需要及时监测并采取保护措施。

母差保护的范围还会根据电力系统的具体结构和接线方式来确定。

在传统的电力系统中,一般会将整个系统划分为几个不同的区域,每个区域都会有相应的母线和主变压器,因此在每个区域都需要设置相应的母差保护来监测该区域内的电流差异情况。

当某个区域出现故障时,母差保护就能够及时响应并对该区域内的设备进行保护,以避免故障蔓延影响其他区域。

随着电力系统的发展和进步,现代电力系统通常都会采用数字化的母差保护装置来进行母差保护,这种装置具有更高的精度和灵活性,能够更好地适应电力系统的要求。

数字化的母差保护装置还可以实现远程监控和控制,能够对系统进行更加全面和精细的管理和保护,确保系统的安全稳定运行。

母差保护的范围是非常重要的,它直接关系到电力系统的安全稳定运行。

在设置母差保护的范围时,需要考虑系统的整体结构和接线方式,并根据实际情况确定保护范围。

母差工作原理

母差工作原理Company Document number:WUUT-WUUY-WBBGB-BWYTT-1982GT母差保护的保护原理、保护范围保护原理:1.大小差由各母线段上连接的所有间隔单元电流所构成的差动元件称为“大差”,由每段母线上连接的所有间隔单元电流所构成的差动元件称为“小差”。

当大差和小差同时动作时,判定该段母线故障,此时若差动复合电压闭锁元件开放,则跳该段母线上连接的所有间隔单元。

简单的说大差就是两条母线上所有进出线的电流总和.(不包括母联)小差就是一条母线上所有进出线电流之和当然包括母联电流.母差保护中大差启动小差选择,大差是辅助启动条件,而小差是故障判别元件。

在母差保护中,如接线方式为单母线分段,运行方式可能为分段或不分段,分段运行时母线I段II段分别有单独的母差保护即为“小差”,不分段时总的为一套母差保护即为“大差”。

有时,可能利用“小差”、“大差”的电流和刀闸辅助接点来判别运行方式。

对于保护范围来说,大差是无选择性的,保护范围是两条母线小差是有选择性的,即可以判断是哪条母线故障。

保护动作跳开故障母线上的所有开关和母联开关。

保护范围是一条母线和母联开关CT之间的区域。

原理上来说,大差采的是所有母线上线路开关的电流,不包括母联开关,小差采的是所在母线上所有开关的电流,包括母联开关。

如是母联分段运行说明是单母分段(但并列)的运行方式,I母差动动作就跳I母的所有开关包括母联分段,也就无所谓先跳母联分段了,更不能两段开关全跳;如果单母不分段(母联分段用刀闸直接短接),那是“大差”才两段开关全跳2.死区和失灵一般来讲,母联CT与母联开关之间称为母联死区母联死区就是在满足死区条件后,1母差动跳2母,2母差动跳1母,死区判断分为母联合闸死区和分闸死区对双母线或单母线分段系统,如图所示,在并列运行的情况下,母线差动保护动作或母联(分段)充电保护动作跳母联(分段)后,经延时母联(分段)支路仍有电流,则说明母联(分段)断路器失灵,立即在保护判据中解除母联电流,通过差动保护来解除故障。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

式中
六 .微机型母差保护功能简介
※ 微机型母差保护的主要特点: 微机母差保护最主要的特点是充分利用计算机进行数字 计算的能力,方便地实现带比率制动特性的电流瞬时值 差动原理、复式比率差动原理等。微机型母差保护对TA 饱和具有独特的检测方法,抗TA饱和能力强,多用“同 步识别法”来克服TA饱和的影响,通过判别差动动作与 故障发生是否同步来识别饱和情况。 “同步识别法”:由于TA即使饱和也是在短路发生5ms 后,所以若各连接元件电流的标量和(制动量)IR和各 连接元件电流的相量和(差流量)ICD同时出现,则是区 内故障,开放母差保护。若IR先出现,ICD在5ms后出现, 则是区外故障,闭锁母差保护。
三 .500kV母差保护与220kV母差保护的不同点
※ 由于电网中500kV电压等级与220kV电压等级对于线路与母线的侧 重性要求不同,在母线保护的设计和配置就有所区别
一个半断路器主接线 (500kV)
1 2 属单母线差动 保护配置:两套原理相同的保护,不怕 误动,依赖性大于安全性,需双重 化考虑 没有电压闭锁 不存在互联回路 无母联、分段、简单 不与线路保护配合 1 2
Uab Uset或Ubc Uset或Uca Uset 3U 0 U 0set U 2 U 2set
式中Uab 、Ubc、Uca为母线线电压(相间电压), 3U0为母线三倍零序电压, U2为 母线负序电压(相电压), Uset 、 U0set 、 U2set分别为各序电压闭锁定值。三个判据 中的任何一个被满足,该段母线的电压闭锁元件就会动作,称为复合电压元件动作。 母差保护低电压、负序及零序电压闭锁元件的整定,按躲过最低运行电压整定,在故 障切除后能可靠返回,并保证对故障母线有足够的灵敏度,一般可整定为母线正常运 行电压的60%--70%。负序、零序电压闭锁元件按躲过正常运行最大不平衡电压整定。
双母线主接线(220kV)
属双母线差动 保护配置:一套差动保护,怕误动,安全性 大于依赖性
3 4 5 6
3 4 5 6
需要电压闭锁 存在互联回路 有母联、分段、复杂 与线路保护配合
四 .母差是指除母联(分段)以 外所有支路电流构成的大差动回路,母线 大差用于判别母线区内与区外故障;某段 母线小差是指该段母线上所有支路(包含 母联)电流构成的差动回路,小差用于判 别故障母线。即“大差判别母线故障,小 差选择故障母线”。
六 .微机型母差保护功能简介
※ 微机型母差保护母线运行方式识别:
在微机母差保护中,将出线母线刀闸和母联(分段)开关的辅助接点作为开 入量接入保护装置。刀闸位置主要用于识别运行方式,开关位置是母差 保护内辅助功能的需要。保护装置根据测量到的开入量状态确定该连接 元件接在哪条母线上,于是将该连接元件上的电流参与到该条母线的小 差计算中。所以,随着隔离开关位置的切换,保护装置的小差计算能自 适应地进行调整。当发现刀闸辅助接点状态与实际不符,即发出“开入 异常”( BP-2B)或“刀闸位置报警”(RCS-915)告警信号,在状态确 定的情况下自动修正错误的刀闸接点,包括两段母线经两把刀闸双跨( 母线互联)。刀闸辅助接点恢复正确后需复归信号才能解除修正。在BP2B保护中,如有多个刀闸辅助接点同时出错,则装置可能无法全部修正 ,需要运行人员操作“运行方式设置”菜单进行强制设定,直到刀闸辅 助接点检修完毕取消强制。在RCS-915AB保护中,为防止无隔离开关位 置的支路拒动,当无论哪条母线发生故障时,将切除TA调整系数不为零 且无隔离开关位置(无调整或记忆隔离开关)的支路。
※BP-2B屏后直流电源开关1K、2K的作用: 1K引入保护装置差动元件、闭锁元件、管理 元件的直流电源、出口电源(是出口驱动电 源±24V电平)。 2K引入闸刀切换单元(在外部使用的是 ±220V,在保护内部经光耦隔离成±24V电 平)、开关量输入(刀闸位置)。 RCS-915AB保护屏直流电源开关1K相当 于BP-2B屏后直流电源开关1K、2K的作用。 当RCS-915AB保护屏后1K跳开,在后台 机、测控屏或监控机上会有“装置闭锁” 和 “其它报警”信号,在保护面板上有“报警 ”灯亮,但是“运行”灯要熄灭。
六 .微机型母差保护功能简介
※ 母联充电保护、母联过流保护:
充电保护分为“短充电”和“长充电”两种方式。220kV、110kV母线检修 结束,恢复送电时,应及时启用母联短充电保护对检修母线充电。若是 对新投入或改造后的线路充电时,应启用母联长充电保护对该线路充电 。当用母联DL经某一母线带一条输电线路运行(母联代路)时,用母联 DL的母联过流保护作为线路的临时保护。 短充电保护:专指母差内的充电保护,合母联瞬间短时投入,闭锁母差 保护 ;调度不发令。 长充电保护:专指母差内的过流保护,压板启用即投入,不闭锁母差保 护;由调度发令停启用。 母联过流保护:专指母联独立电流保护,有一段或 两段,不闭锁母差保 护; 由调度发令停启用。
BP-2B保护屏后电源开关
RCS-915保护屏后电源开关
七.微机型母差保护常见异常分析:
※母线刀闸辅助接点位置不对应对母差保护的影响: (1)母线刀闸辅助接点接触不良对母差保护的影响
举例1:某支路单元在运行状态,但母线刀闸辅助接点为断 开。 举例2:某单元倒母过程中,两把母线刀闸都已闭合,但其一 组母刀辅助接点为断开。
如图(B)所示,母线分列运行时,死区故障,故障点位于母联的开关和TA之间。装置直接封 母联TA,此时差动保护只出口跳Ⅱ母。
图(A)母线分列运行
Ⅱ母故障
图(B) 母线分列运行 死区故障
七.微机型母差保护常见异常分析:
※BP-2B保护装置屏后1K、2K跳开对母差保护的影响: (RCS-915AB保护屏后只有一个直流电源空开1K)
六 .微机型母差保护功能简介

断路器失灵保护:
断路器失灵的原因:DL主触头粘住、机构失灵、跳闸线圈开路、空气DL 的气压降低或液压DL的液压降低、控制回路断线等原因引起的拒动。 断路器失灵保护:当故障线路的继电保护发出跳闸脉冲后,DL拒绝动作 ,能够以较短的时间切除所有来电侧其它断路器,以使故障可靠隔离的 一种近后备保护。 失灵保护启动条件:保护动作不返回且故障电流依然存在。 当母线所连的某断路器失灵时,由该线路或元件的失灵起动装置提供一 个失灵起动接点给本装置。本装置检测到某一失灵起动接点闭合后,起 动该断路器所连的母线段失灵出口逻辑, 经失灵复合电压闭锁,按可整 定的“失灵出口短延时”跳开联络开关,“失灵出口长延时” 跳开该母 线连接的所有断路器。对于变压器间隔,设置“主变失灵解闭锁”的开 入接点。当该支路失灵保护起动接点和“主变失灵解闭锁”的开入接点 同时动作,实现解除该支路所在母线的失灵保护电压闭锁。 母线差动保护动作是同时跳开母联和故障母线上所有开关,没有先后的 ,但失灵保护动作是先短延时跳开母联开关,然后再以较长延时跳开拒 动开关所在母线的开关!所以DL失灵保护不是母差保护,而是一种后备 保护!
母差保护选择逻辑框图
六 .微机型母差保护功能简介
※ 母联死区保护和母联失灵保护:
母联失灵保护:当保护向母联发跳令后,以整定延时母联电流仍然大于母联失灵电 流定值时,母联失灵保护经母线电压闭锁后切除对应两母线上所有连接元件。只 有母差保护和母联充电保护才起动母联失灵保护,投入控制字,母联过流也可以 起动母联失灵保护,还有“外部启动母联失灵保护”控制字(RCS915)。对母联 开关失灵而言,需经过长于母联断路器灭弧时间并留有适当裕度的延时(母联失 灵延时,0.16 ~ 0.25 S可整定)才能封母联TA(BP—2B)。 母联死区保护:若母联开关和母联TA之间发生故障,断路器侧母线跳开后故障仍 然存在,正好处于TA侧母线小差的死区。此时,差动保护发母线跳令后,母联开 关已跳开而母联TA仍有电流,且大差比率差动元件及断路器侧小差比率差动元件 不返回的情况下,经死区保护动作延时跳开另一条母线。为防止母联在跳位时发 生死区故障将母线全切除,当两母线都有电压且母联在跳位时母联电流不计入小 差。(在母联合位时RCS915有专门的死区保护跳闸出口,BP-2B对于母线并列运 行发生死区故障而言,母联开关辅助 接点一旦处于分位(可以通过开关辅接点DL ,或TWJ、HWJ接点读入),再考虑主接点与辅助接点之间的先后时序(50ms) ,即可封母联TA,这样可以提高切除死区故障的动作速度。BP-2B对于母线分列 运行时,死区点如发生故障,由于母联TA已被封闭,所以保护可以直接跳故障母 线,避免了故障切除范围的扩大。)
充电保护投入期间需要闭锁母差保护主要是基于下述考虑:当母 联断路器合闸时,主触头先闭合而TWJ接点后返回,因母差保护 已将母联TA电流不计入小差,若此时主触头闭合时又充电于故障 母线,会引起运行母线的差动保护动作,扩大停电范围。
六 .微机型母差保护功能简介
※ 关于母线分列运行的说明:
对于分段母线(双母线或单母分段),当联络开关断开,母线分列运行时,需要考虑以下两种情 况。 如图(A)所示,母线分列运行时,Ⅱ母故障,Ⅰ母上的负荷电流仍然可能流出母线。特别是 在Ⅰ、Ⅱ母线分别接大,小电源或者母线上有近距离双回线时,电流流出母线的现象特别严重。 此时,大差灵敏度下降。因此,装置的大差比率元件采用2个定值,母线并列运行时,用比率系 数高值;母线分列运行时,大差用比率系数低值。(小差固定用比率系数高值),装置根据母线 运行状态自动切换定值。
变电运行中心
2009年9月
黄梅
一 .母差保护的作用及范围
※ 作用:虽然与输电线路相比,母线发生故障的几率小, 但是当变电站母线发生故障时,如不能及时切除故障,将 会损坏众多电力设备及破坏系统的稳定性,从而造成全厂 或全变电站大面积停电,乃至全电力系统瓦解。因此,设 置动作可靠、性能良好的母线保护,使之能迅速检测出母 线上的故障并及时有选择性的切除故障是非常必要的。 ※ 范围:母线各段所有出线断路器母线TA之间的电气部分, 即全部母线和连接在母线上的所有电气设备。
六 .微机型母差保护功能简介
