九年级物理全册20.2电生磁练习新版新人教版
《电生磁》同步练习
1.
首先发现电流磁效应的科学家是
A. 法拉第
B. 奥斯特
C. 牛顿
D. 托里拆利
2. 为了判断一节标记已模糊不清的蓄电池的正负极，手边有下列器材，其中选择用的是
A. 灯泡、滑动变阻器
B. 条形磁铁、铁屑
C. 螺线管、铁屑
D. 螺线管、标有磁极的小磁针
3. 如图所示，在通电螺线管导线中箭头表示电流方向附近放置的小磁针黑端为N 极，静止时其指向正确的是
A. B. C. D.
4. 如图所示，小磁针静止在螺线管附近，闭合开关S 后，下列
判断正确的是
A. 通电螺线管的左端为N 极
B. 小磁针一直保持静止
C. 小磁计的S 极向右转动
D. 通电螺线管外A 点的磁场方向向左
5. 1820年
4月的一天，奥斯特讲课时突发奇想，在沿______ 方向的导线下方放置一枚小
磁针，
保证导线和小磁针能______
放置进行实验，接通电源后发现小磁针明显偏转随后奥斯特花了三个月时间，做了60多个实验证明电流的确能使磁针偏转，这种现象称为______ 奥斯特的发现，拉开了研究电磁间本质联系的序幕。
6. 如图所示实验，用______ 判断通电螺线管周围各点的磁场方
向，为了探究通电螺线管磁极的极性与电流方向是否有关，应
该采取的操作是______ 。
7. 如图所示，通电螺线管的A 端为______ 极填：“N ”或
“S ”
8. 如图所示，螺线管下有一可自由转动的小磁针闭合开关S ，
小磁针静止时N 极指向螺线管的______端填“A ”或
“B ”。
9.小波小组在“探究通电螺线管的外部磁场”实验中，设计了如图甲所示的电路实验时：
可通过观察______ 判断通电螺线管的磁极。
如图乙所示是通电螺线管周围的有机玻璃板上的小磁针分布状态，观察可知通电螺
线管的外部磁场与______ 的磁场相似。
小波猜想通电螺线管磁场强弱可能与线圈匝数和电流大小都有关实验中，他将开关
S从1换到2上时，调节变阻器的滑片P，再次观察电流表示数及吸引的回形针数目，此时调节滑动变阻器是为了______ ，来研究______ 的关系。
答案与解析
1. 解：1820年，奥斯特意外地发现载流导线的电流会作用于磁针，使磁针改变方向，也就是通电导体周围产生磁场。
故选B。
导体中有电流通过时，在导体周围就会产生磁场，磁场方向与电流方向有关。
多了解物理学史对培养我们学习物理的兴趣是有帮助的，所以考试中也时有涉及，在学习中应注意。
2. 解：A、滑动变阻器与灯泡连接后灯泡可以发光，但是无法确定电流方向，故A错误；
B、条形磁铁吸引可以吸引铁屑，但是不能确定电流的方向，故B错误；
C、螺线管可以通电后可以吸引铁屑，但是不能确定电流的方向，故C错误；
D、通电螺线管的极性与电流的方向有关：我们先根据小磁针静止时N极的指向判断出通电螺线管的N极，然后用安培定则就可以判断螺线管中的电流方向，进而根据电流方向就可以判断出电池的正、负极；故D正确；
故选D。
电池有两极：正极和负极，电路中的电流方向是从正极出发经过用电器回到负极要判断电池的正、负极，我们可以利用与电流方向有关的，在使用过程中要考虑电流方向的器材来进行辨别。
本题考查利用电流方向解决实际问题的能力，应通过所学物理知识找出能确定电流方向的方法，并能利用相关仪器进行实验验证。
3. 解：A、根据安培定则可知，通电螺线管N极在右端，由同名磁极相互排斥，异名磁极相互吸引，可知，小磁针左端为S极，右端为N极，故A正确；
B、根据安培定则可知，通电螺线管N极在上端，由同名磁极相互排斥，异名磁极相互吸引，可知，小磁针上端为S极，下端为N极，故B错误；
C、根据安培定则可知，通电螺线管N极在左端，由同名磁极相互排斥，异名磁极相互吸引，可知，小磁针左端为S极，右端为N极，故C错误；
D、根据安培定则可知，通电螺线管N极在左端，由同名磁极相互排斥，异名磁极相互吸引，可知，小磁针左端为S极，右端为N极，故D错误。
故选A。
用右手螺旋定则判断出通电螺线管的磁极，再由磁极间的相互作用规律判断小磁针静止时的磁极指向。
右手螺旋定则为考试中的重点及难点，应能做到熟练应用右手螺旋定则判断电流及磁极的关系本题也可由电磁铁的磁场分布判断小磁针的指向。
4. 解：A、由安培定则可知，右手握住螺线管，四指指向电流的方向，大拇指指向右端，则通电螺线管的右端为N极，故A错误；
BC、通电螺线管的右端是N极，根据异名磁极相互吸引可知，小磁针的S极应靠近螺线管的右端，则小磁计的S极向左转动，小磁针会逆时针旋转，故小磁针不会静止，故BC错误；
D、在磁体的外部，磁感线从N极指向S极，所以通电螺线管外A点的磁场方向向左，故D 正确；
故选D。
根据线圈的绕法和电流的方向，可以确定螺线管的NS极；
据磁感线的方向分析判断即可解决；
据磁体间的相互作用分析小磁针的运动方向。
此题考查了通电螺线管的极性判断、磁场方向的判断、磁极间的作用规律等知识点，是一道综合题。
5. 解：在奥斯特实验中，开关闭合时，即当导线中有电流通过时，发现导线下面的小磁针发生偏转，说明通电导体周围存在着磁场；
奥斯特讲课时突发奇想，在沿电流方向的导线下方放置一枚小磁针，保证导线和小磁针能平行放置进行试验，接通电源后发现小磁针明显偏转，电流的确能使磁针偏转，这种现象称为电流的磁效应；
故答案为：电流；平行；电流的磁效应。
奥斯特实验证明了电流的周围存在磁场，这是第一个发现了电和磁存在联系的实验奥斯特由于这个贡献而载入物理史册；
奥斯特实验和法拉第的电磁感应实验都揭示了电与磁的联系，有着非常重大的意义，值得我们记忆和掌握。
6. 解：
根据磁场方向的规定可知，小磁针静止时N 极所指的方向为该点的磁场方向；所以可利用小磁针N 极的指向判断通电螺线管周围各点的磁场方向；
为了探究通电螺线管磁极的极性与电流方向是否有关，应改变螺线管中的电流方向，并观察小磁针N 极的指向是否发生变化，所以应该采取的操作是对调电源的正负极。
故答案为：小磁针N 极的指向；对调电源的正负极。
利用通电螺线管周围的小磁针判断方向；通电螺线管周围磁场的方向与电流方向和线圈的绕向这两个因素有关，若只改变其中的一个，磁场方向发生改变；若两个因素同时改变，磁场方向不变。
通电螺线管的磁极极性与电流的方向有关，利用右手螺旋定则可以判断通电螺线管的磁极极性，要求熟练掌握。
7. 解：电流由A 端流入，根据右手螺旋定则，伸出右手四指弯曲指向电流的方向，则大拇指所指的方向--通电螺线管的A 端为N 极。
故答案为：N 。
已知电流的方向，根据右手螺旋定则判断通电螺线管的磁极。
右手螺旋定则为判断螺线管极性的重要方法，应能做到灵活应用。
8. 解：由右手螺旋定则判断出通电螺线管的B端为N极，A端为S极，由同名磁极相互排斥，异名磁极相互吸引知，小磁针静止时N极指向螺线管的A端。
故答案为：A。
用右手螺旋定则判断出通电螺线管的磁极，再由磁极间的相互作用规律判断小磁针静止时的磁极指向。
本题考查了磁极间的相互作用规律和右手螺旋定则：让四指弯曲，跟螺线管中电流的方向一致，则大拇指指的方向是通电螺线管的N极。
9. 解：读图可知，在螺线管旁有两个小磁针，我们可以通过观察小磁针的指向来判断螺线管的极性；由此可知，螺线管的左端为N极，右端为S极。
读图乙可知，螺线管的两端磁性较强，中间磁性较弱，这与条形磁体的磁场分布相类似；
实验中，他将开关S从1换到2上时，连入电路的线圈匝数发生了变化，为了保证电流不变，应调节变阻器的滑片P，控制两次实验的电流大小不变，再次观察电流表示数及吸引的回形针数目，这样才能探究出通电螺线管磁场强弱与线圈匝数的关系。
故答案为：小磁针静止时N极极的指向；条形磁铁；控制两次实验的电流大小不变；通电螺线管磁场强弱与线圈匝数。
螺线管的极性可通过电磁针的指向来进行判断；
螺线管的磁性两端强，中间弱，与条形磁体的磁场相类似；
影响螺线管磁性强弱的因素有电流的大小和线圈匝数的多少，在实验中，应注意控制变量法的运用。
本实验中，既有转换法的运用，也有控制变量法的研究，是物理学中较典型的实验之一，是我们应该掌握的。

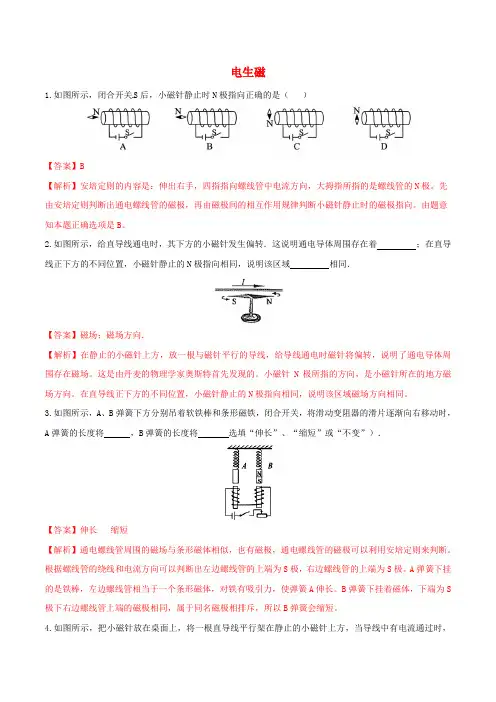

北大绿卡九年级物理全册 第20章 第2节 电生磁练习题(含解析)(新版)新人教版
电生磁1.如图所示，闭合开关S后，小磁针静止时N极指向正确的是（）【答案】B【解析】安培定则的内容是：伸出右手，四指指向螺线管中电流方向，大拇指所指的是螺线管的N极。
先由安培定则判断出通电螺线管的磁极，再由磁极间的相互作用规律判断小磁针静止时的磁极指向。
由题意知本题正确选项是B。
2.如图所示，给直导线通电时，其下方的小磁针发生偏转．这说明通电导体周围存在着；在直导线正下方的不同位置，小磁针静止的N极指向相同，说明该区域相同．【答案】磁场；磁场方向．【解析】在静止的小磁针上方，放一根与磁针平行的导线，给导线通电时磁针将偏转，说明了通电导体周围存在磁场。
这是由丹麦的物理学家奥斯特首先发现的。
小磁针N极所指的方向，是小磁针所在的地方磁场方向。
在直导线正下方的不同位置，小磁针静止的N极指向相同，说明该区域磁场方向相同。
3.如图所示，A、B弹簧下方分别吊着软铁棒和条形磁铁，闭合开关，将滑动变阻器的滑片逐渐向右移动时，A弹簧的长度将，B弹簧的长度将选填“伸长”、“缩短”或“不变”）．【答案】伸长缩短【解析】通电螺线管周围的磁场与条形磁体相似，也有磁极，通电螺线管的磁极可以利用安培定则来判断。
根据螺线管的绕线和电流方向可以判断出左边螺线管的上端为S极，右边螺线管的上端为S极。
A弹簧下挂的是铁棒，左边螺线管相当于一个条形磁体，对铁有吸引力，使弹簧A伸长。
B弹簧下挂着磁体，下端为S 极下右边螺线管上端的磁极相同，属于同名磁极相排斥，所以B弹簧会缩短。
4.如图所示，把小磁针放在桌面上，将一根直导线平行架在静止的小磁针上方，当导线中有电流通过时，小磁针就会发生偏转。
请运用场的观点解释小磁针发生偏转的原因：。
【答案】因为电流具有磁效应，通电导体周围有磁场，磁场能使小磁针发生偏转。
【解析】磁体周围存在着一种物质，能使小磁针偏转，这种物质看不见，摸不着，我们把它叫做磁场。
通电导体周围有磁场，磁场的方向跟电流的方向有关，这种现象叫做电流的磁效应。
2019年九年级物理全册 20.2 电生磁同步练习(新版)新人教版.doc
课标引领 2电生磁1．电流的磁效应２．通电螺线管的磁场的特点3．通电螺线管的磁极与电流方向的关系。
1．奥斯特实验表明，通电导线周围存在 ，证明了电和磁之间是相互 的．2．通电螺线管外部的磁场和 形磁体外部的磁场一样，它的两端分别是 极、极．当改变螺线管中的电流方向时，螺线管的两磁极3．小丽同学利用如图9-7所示的装置研究磁和电的关系，请仔细观察图中的装置、操作和现象，然后归纳出初步结论．比较甲、乙两图可知： ；比较乙、丙两图可知： ．4．如图9-8，当开关闭合后，通电螺线管边的小磁针按如图所示方向偏转，则通电螺线管的a 端为 极，电源的d 端为 极；当图中滑片P 向右移动过程中，通电螺线管的磁性将（选填：“增强”、“减弱”或“不变”）。
5．2005年是世界物理年。
下列四位科学家都对物理学的发展做出了卓越的贡献，其中首先发现电流磁效应的科学家是( )A.爱因斯坦B.帕斯卡C.奥斯特D.牛顿6．如图9-9所示，是一根锰铜丝制成的软质弹簧，B 是水银槽，槽内盛有水银，A 的上端通过接线柱与电源相连，A 的下端恰好与水银表面接触，开关S 闭合时发生的现象是：（ ）A ．弹簧伸长，灯持续发光B ．弹簧上下振动，灯忽亮忽灭C ．弹簧缩短，灯熄灭D ．弹簧静止不动，灯持续发光 7．下列四个例子中，采用相同的物理研究方法的是( )(1)根据电流所产生的效应认识电流 (2)研究电流时把它比作水流 (3)根据磁铁产生的作用来认识磁场 (4)利用磁感线来描述磁场A ．(1)与(2)B ．(1)与(3)C ．(3)与(4)D ．(2)与(4)图9-7 基础运用图9-8图9-98．下列说法错误的是 （ ） A ．螺线管周围一定存在磁场B ．安培定则是用来判定电流方向与磁极方向的C ．知道通电螺线管的南北极就可判断出电流的方向D ．通电螺线管的磁极可以对调9．如图9-10所示的通电螺线管，其中正确的是 （ ）10．1820年，安培在科学院的例会上做了一个小实验，引起了到会科学家的兴趣．如图9-11，把螺线管沿东西方向水平悬挂起来，然后给导线通电，会发生的现象是 ( ) A ．通电螺线管仍保持原位置静止B ．通电螺线管转动，直至A 指向南，B 指向北C ．通电螺线管转动，直至A 指向北，B 指向南D ．通电螺线管能在任意位置静止11．如图9-12所示，弹簧下吊一块软铁，下端有一个带铁心的螺线管，R 是滑动变阻器，如果将滑片P 向右端移动或者抽出铁心，则弹簧长度的变化应分别是 ( ) A ． 伸长、伸长 B ．缩短、缩短C ．伸长、缩短D ．缩短、伸长12．如图9-13所示，当开关闭合后，两通电螺线管会 ( ) A ．相吸 B ．相斥 C ．先吸引，后排斥 D ．先排斥，后吸引13．如图9-14所示，正确的是（ ）14．如图9-15，根据通电螺线管周围的磁感线分布，可确定磁极图9-13图9-10图9-11 图9-12甲、乙、丙、丁的极性依次是（ ）A ． N 、N 、S 、NB ． S 、N 、S 、SC ． S 、S 、N 、ND ． N 、S 、N 、N2019年九年级物理全册 20.2 电生磁同步练习(新版)新人教版1.标出图9-16中通电螺线管的N 、S 极.（2分）2.在图9-17(a)中,静止的小磁针黑端是N 极,请画出螺旋管的绕法;图9-17(b)中,根据电磁铁的S N 、极,判断电源的正、负极。

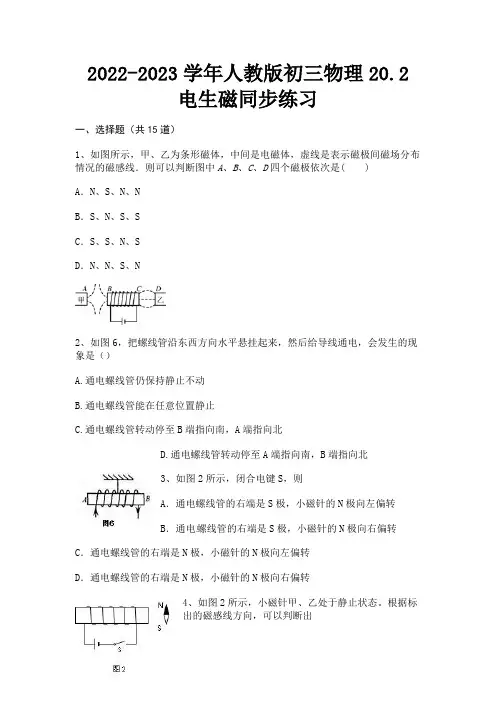

完整版2022-2023学年人教版初三物理20.2电生磁同步练习
2022-2023学年人教版初三物理20.2电生磁同步练习一、选择题（共15道）1、如图所示，甲、乙为条形磁体，中间是电磁体，虚线是表示磁极间磁场分布情况的磁感线．则可以判断图中A、B、C、D四个磁极依次是( )A．N、S、N、NB．S、N、S、SC．S、S、N、SD．N、N、S、N2、如图6，把螺线管沿东西方向水平悬挂起来，然后给导线通电，会发生的现象是（）A.通电螺线管仍保持静止不动B.通电螺线管能在任意位置静止C.通电螺线管转动停至B端指向南，A端指向北D.通电螺线管转动停至A端指向南，B端指向北3、如图2所示，闭合电键S，则A．通电螺线管的右端是S极，小磁针的N极向左偏转B．通电螺线管的右端是S极，小磁针的N极向右偏转C．通电螺线管的右端是N极，小磁针的N极向左偏转D．通电螺线管的右端是N极，小磁针的N极向右偏转4、如图2所示，小磁针甲、乙处于静止状态。
根据标出的磁感线方向，可以判断出A．螺线管的左端为N极B．电源的左端为负极C．小磁针甲的右端为N极D．小磁针乙的右端为N极5、发现"电流周围存在磁场"的物理学家是()。
A．奥斯特B．焦耳C．帕斯卡D．牛顿6、如图所示，当开关闭合时，位于电磁铁右端的小磁针的北极向右偏转．那么（）A．电源的a端为正极；滑片向右移动时，电磁铁的磁性增强B．电源的a端为正极；滑片向右移动时，电磁铁的磁性减弱C．电源的b端为正极；滑片向右移动时，电磁铁的磁性增强D．电源的b端为正极；滑片向右移动时，电磁铁的磁性减弱7、如图2所示是研究电磁铁磁性的实验。
闭合开关后，下列说法正确的是A．电磁铁的下端是N极B．电磁铁能吸引大头针是电磁感应现象C．将铁钉换成铜棒会使磁性增强D．滑片P向左移动，电磁铁吸引大头针的数目会增多B8、如图5－1－26所示，把螺线管沿东西方向水平悬挂起来，然后给导线通上如图所示的电流，请你想一想会发生的现象是( )A．通电螺线管仍保持静止不动B．通电螺线管能在任意位置静止C．通电螺线管转动，直至A端指向南，B端指向北D．通电螺线管转动，直至B端指向南，A端指向北图5－1－269、图中的两个线圈，套在一根光滑的玻璃管上。
20.2电生磁同步练习2021—2022学年人教版九年级物理全一册
20.2电生磁一、选择题1.如图1所示,已知通电螺线管中电流的方向,请判断图中小磁针指向或磁感线方向正确的是()图1A.甲B.乙C.丙D.都不正确2.如图2所示,甲、乙为条形磁体,中间是电磁铁,虚线是表示磁极间磁场分布情况的磁感线,则可以判断图中A、B、C、D四个磁极依次是()图2A.N、N、S、SB.S、S、N、SC.N、N、S、ND.S、S、N、N3.下列四个图中，磁感线方向标注错误．．的是（）A． B．C． D．4.通电螺线管和磁体A磁极附近磁感线分布如图所示，小磁针处于静止，下列说法正确的是（）A．电源“+”极为c端B．磁体A的右端为N极C．小磁针的a端为S极D．小磁针所在位置没有磁场，所以小磁针处于静止5．如图所示，在通电螺线管周围a、b、c、d四个位置画出的小磁针指向正确的是( )A．a、bB．b、cC．c、dD．a、d6．如图所示，小磁针静止在螺线管附近，闭合开关后，下列判断正确的是( ) A．通电螺线管的左端为N极B．通电螺线管外A点磁场的方向向右C．小磁针N极指向左D．小磁针S极指向左7.为了得出条形磁铁的磁性两端强、中间弱的特性，某同学设计了以下四个实验，其中不能达到目的是（）A．将甲实验中的条形磁铁平移靠近三颗小铁球B．将乙实验中的两根条形磁铁相互平移靠近C．将丙实验中的条形磁铁从挂有铁块的弹簧秤下向右移动D．将丁实验中放在一堆大头针上的条形磁铁提起8.我国北宋学者沈括在《梦溪笔谈》中，将指南针分为“水针”和“旱针”两类．在图所示装置中，条形磁铁左方的水盆中悬浮的“水针”和正上方悬挂的“旱针”在静止时其N极分别指向（）A．左，右 B．右，左 C．左，左 D．右，右9.如图所示，闭合开关S1、S2两个通电螺线管的相互作用情况以及A、B端的极性分别是（）A．相斥，A端为N极，B端为N极B．相斥，A端为S极，B端为S极C．相吸，A端为S极，B端为N极D．相吸，A端为N极，B端为S极10.如图所示，闭合电磁铁开关S，条形磁铁静止在水平桌面上。
九年级物理全册20.2电生磁课后习题新版新人教版
第节电生磁知能演练提升能力提升.如图所示,通电螺线管周围的小磁针静止时,小磁针指向不正确的是().如图所示,闭合开关后点磁场方向向左的是().如图所示,当闭合开关后,通电螺线管端附近的小磁针极转向端,则().通电螺线管的端为极,电源端为正极.通电螺线管的端为极,电源端为负极.通电螺线管的端为极,电源端为正极.通电螺线管的端为极,电源端为负极.(·山西中考)小明在一块有机玻璃板上安装了一个用导线绕成的螺线管,在板面上均匀撒满铁屑,通电后轻敲玻璃板,铁屑的排列如图所示。
下列说法正确的是().图中、两点相比点处的磁场较强.若只改变螺线管中的电流方向、两点处的磁场会减弱.若只改变螺线管中的电流方向、两点处的磁场方向会改变.若只增大螺线管中的电流、两点处的磁场方向会改变.如图所示,将一根导线弯成圆形,在其里面放置一个小磁针,通电后,小磁针的极将().向纸里偏转.向纸外偏转.静止不动.无法判断.如图所示,两个线圈套在同一玻璃棒上,各自能自由滑动闭合时,这两个线圈将会().向左右分开.向中间靠拢.都静止不动.先向左右分开,后向中间靠拢.如图所示,闭合开关使螺线管通电,可以观察到左边弹簧,右边弹簧。
(均选填“伸长”“缩短”或“不变”).为了确定标示不清的铅蓄电池的正、负极,某同学将该电池和一螺线管相连,闭合开关后,小磁针静止时的指向如图所示,由此可以判断端是通电螺线管的极端是铅蓄电池的极。
.下图为永磁体和通电螺线管之间的磁场分布。
请根据图中磁感线的方向标出永磁体右端的磁极和螺线管中电源的“”“”极。
.根据已知的信息,绕制下列四幅图中的螺线管。
★.如图所示,将一根直导线放在静止小磁针的正上方,并与小磁针平行。
接通电路后,观察到小磁针偏转。
()实验探究的是通电直导线周围是否存在。
()改变直导线中的电流方向,小磁针偏转方向也发生改变,表明。
()实验中小磁针的作用是。
()实验中用到的一种重要科学研究方法是。
.类比法.转换法.控制变量法.等效替代法探究创新★.科学研究经常需要猜想与假设,合理的猜想与假设不是主观臆测,它总伴随着理性的分析和科学的思考,并有待进一步的实验检验。

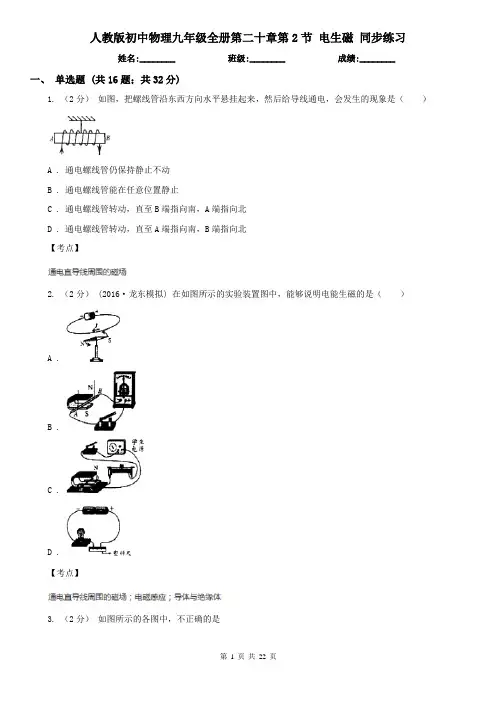

人教版初中物理九年级全册第二十章第2节 电生磁 同步练习
