爱德利变频器故障测试的常见方法
爱德利变频器服务电话：400-005-4988
爱德利变频器故障测试的常见方法
静态测试
1、测试整流电路
找到变频器内部直流电源的P端和N端，将万用表调到电阻X10档，红表棒接到P，黑表棒分别依到R、S、T，正常时有几十欧的阻值，且基本平衡。
相反将黑表棒接到P端，红表棒依次接到R、S、T，有一个接近于无穷大的阻值。
将红表棒接到N端，重复以上步骤，都应得到相同结果。
如果有以下结果，可以判定电路已出现异常，A.阻值三相不平衡，说明整流桥有故障.B.红表棒接P端时，电阻无穷大，可以断定整流桥故障或启动电阻出现故障。
2、测试逆变电路
将红表棒接到P端，黑表棒分别接U、V、W上，应该有几十欧的阻值，且各相阻值基本相同，反相应该为无穷大。
将黑表棒N端，重复以上步骤应得到相同结果，否则可确定逆变模块有故障。
动态测试
在表态测试结果正常以后，才可进行动态测试，即上电试机。
在上电前后必须注意以下几点：
1、上电之前，须确认输入电压是否有误，将380V电源接入220V级变频器之中会出现炸机（炸电容、压敏电阻、模块等）。
2、检查变频器各接插口是否已正确连接，连接是否有松动，连接异常有时可能会导致变频器出现故障，严重时会出炸机等情况。
3、上电后检测故障显示内容，并初步断定故障及原因。
4、如未显示故障，首先检查参数是否有异常，并将参数复归后，在空载（不接电机）情况下启动变频器，并测试U、V、W三相输出电压值。
如出现缺相、三相不平衡等情况，则模块或驱动板等有故障。
5、在输出电压正常（无缺相、三相平衡）的情况下，负载测试，尽量是满负载测试。

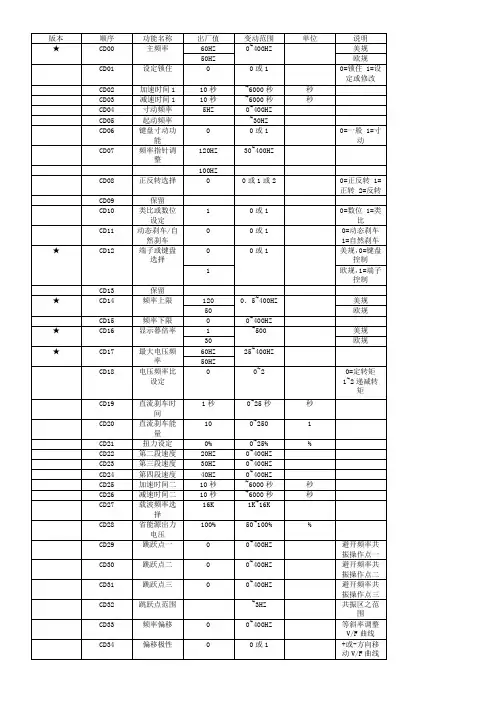

爱德利变频器参数
CD20
直流刹车能量
10
0~250
1
CD21
扭力设定
0%
0~25%
%
CD22
第二段速度
20HZ
0~400HZ
CD23
第三段速度
30HZ
0~400HZ
CD24
第四段速度
40HZ
0~400HZ
CD25
加速时间二
10秒
~6000秒
秒
CD26
减速时间二
10秒
~6000秒
秒
CD27
载波频率选择
16K
1K~16K
版本
顺序
功能名称
出厂值
变动范围
单位
说明
★
CD00
主频率
60HZ
0~400HZ
美规
50HZ
欧规
CD01
设定锁住
0
0或1
0=锁住 1=设定或修改
CD02
加速时间1
10秒
~6000秒
秒
CD03
减速时间1
10秒
~6000秒
秒
CD04
寸动频率
5HZ
0~400HZ
CD05
起动频率
~30HZ
CD06
键盘寸动功能
0
0或1
0=一般 1=寸动
CD07
频率指针调整
120HZ
30~400HZ
100HZ
CD08
正反转选择
0
0或1或2
0=正反转 1=正转 2=反转
CD09
保留
CD10
类比或数位设定
1
0或1
0=数位 1=类比

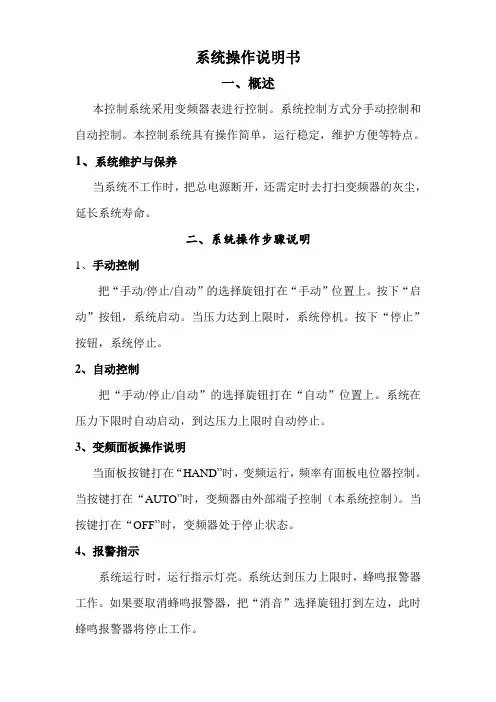

HLPA100-75KW变频柜操作说明
系统操作说明书
一、概述
本控制系统采用变频器表进行控制。
系统控制方式分手动控制和自动控制。
本控制系统具有操作简单，运行稳定，维护方便等特点。
1、系统维护与保养
当系统不工作时，把总电源断开，还需定时去打扫变频器的灰尘，延长系统寿命。
二、系统操作步骤说明
1、手动控制
把“手动/停止/自动”的选择旋钮打在“手动”位置上。
按下“启动”按钮，系统启动。
当压力达到上限时，系统停机。
按下“停止”按钮，系统停止。
2、自动控制
把“手动/停止/自动”的选择旋钮打在“自动”位置上。
系统在压力下限时自动启动，到达压力上限时自动停止。
3、变频面板操作说明
当面板按键打在“HAND”时，变频运行，频率有面板电位器控制。
当按键打在“AUTO”时，变频器由外部端子控制（本系统控制）。
当按键打在“OFF”时，变频器处于停止状态。
4、报警指示
系统运行时，运行指示灯亮。
系统达到压力上限时，蜂鸣报警器工作。
如果要取消蜂鸣报警器，把“消音”选择旋钮打到左边，此时蜂鸣报警器将停止工作。
75KW变频器配套专用制动单元CDBR-4075C 制动单元参数表 制动单元详细说明
制动单元元件供应商75KW 变频器配套制动单元 CDBR-4075C 壹,75KW 变频器配套制动单元 CDBR-4075C 引言CDBR 制动单元进线端连接到变频器的直流母线上， 输出端连接到制 动电阻器上。
当系统减速或超调回落时电机处于发电状态，可能造成 系统直流母线过电压。
当母线电压大于设定值时制动单元导通，制动 电阻降电能转化成热能消耗掉。
同时制动单元内设有故障输出端子， 制动电阻器上有 PTC 温度监测元件及故障报警输出端子。
CRDR-4075C（重载） 与 CRBR-4075C（轻载）系列制动单元的作用 是将电机在减速过程中产生的再生能量， 以热能的形式消耗在制动电 阻上。
从而发挥变频器的制动性能及缩短变频器的制动时间， 适应各 种变频器，具有过流，过热，IGBT 击穿报警输出功能。
CRBR,CRDR Series is the role of brake units for motorslowdown in the process of renewable energy,energy consumption in the from of braking resistor,a frequency converter to the braking perfoemance and shorten theinverter braking time. Apply to alll inventer with zhe flow;overheating;IGBT breajdown alaem output function. 上海昌日电子科技有限公司专业生产变频器周边配套元件，制动单 元，制动电阻，输入电抗器，输出电抗器，直流电抗器。
产品优质， 价格优惠，欢迎前来选购。
上海昌日电子科技有限公司竭诚为您服务制动单元元件供应商贰，75KW 变频器配套制动单元 CDBR-4075C 参数表变频器功率 制动单元型号 75KW CDBR-4075C 制动单元系列 数量 峰值电流 Maximum Current 斩波电压 制动电阻 服务 CDBR, CRBR 一台 100A DC630，660,690,730， 760V CRRX-20KW/10RJ（可调 整) 一年三包额定电流 30A Rared Current 最小阻值 品牌 货期 13.6RJ 上海昌日 现货肆，75KW 变频器配套制动单元 CDBR-4075C 产品特点与优势 1.CDBR-4075C 制动单元概述。
爱德利变频器G2系列说明书
-1-第二章 安装与配线2.1产品技术指标及规格额定电压、频率 三相 380V 50/60Hz输入电压允许变动范围320V~460V; 电压失衡率<3%; 频率±5% 电压 0~380V 频率0Hz ~ 500Hz输 出过载能力G2系列：额定电流*150% / 1分钟，额定电流*180% / 2秒；P2系列：额定电流*120% / 1分钟，额定电流*150% / 2秒。
控制方式 V/F 控制模拟端子输入最大输出频率的 0.1% 数字设定 0.01Hz面板模拟设定最大频率的 0.4 % 频率 设定 分辨 率外部脉冲最大频率的 0.1% 模拟设定最大输出频率的±0.2% 数字设定设定输出频率的±0.01% 频率精度外部脉冲设定最大输出频率的±0.1%V/F 曲线 （电压频率特性） 基准频率在5~500Hz 任意设定，可选择恒转矩、递减转矩1、递减转矩2共三类曲线 转矩提升手动设定：额定输出的0~20%自动提升：根据输出电流自动确定提升转矩 自动节能运行 根据负载情况，自动优化V/F 曲线，实现节能运行。
加、减速时间设定0.1~6000秒连续可设，S 型、直线型模式可选 能耗制动 电机输出额定转矩*75%制动 直流制动启动、停止时分别可选，动作频率0~15Hz ，电机额定电压*（0~15%），动作时间0~20.0秒、或持续动作自动限流功能 快速电流自动抑制能力，防止加速过程中及冲击性负载下频繁过流故障 电压失速防止保证减速过程中不发生过电压载波调整 载波频率1.5KHz ~ 15.0KHz 连续可调，最大限度降低电机噪声控 制 特 性频率设定 信模拟输入直流电压0~10V 、-10V~10V ，直流电流0~20mA （上、下限可选）数字设定 使用操作面板脉冲输入 0~50.000KHz （上、下限可选）启动信号 正转、反转、启动信号自保持（三线控制）可选定时器、计数器 内置定时器、计数器各一个，方便系统集成多段速控制功能/摆频运行 最多7段可编程多段速控制，每段速度的运行方向、运行时间分别可设。

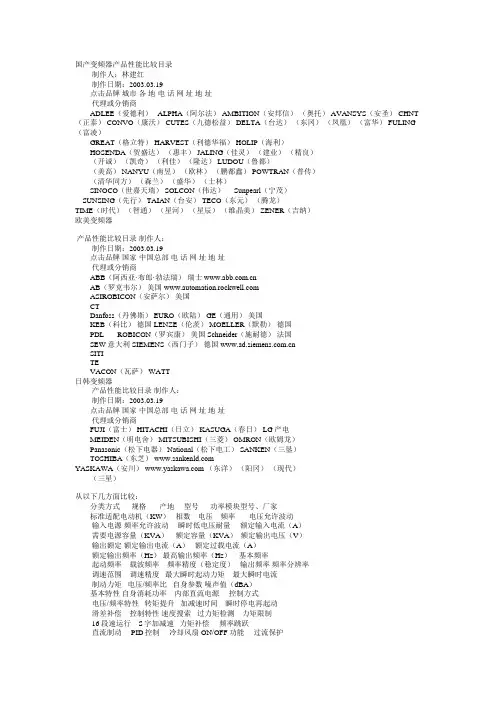

国产变频器产品性能比较目录
