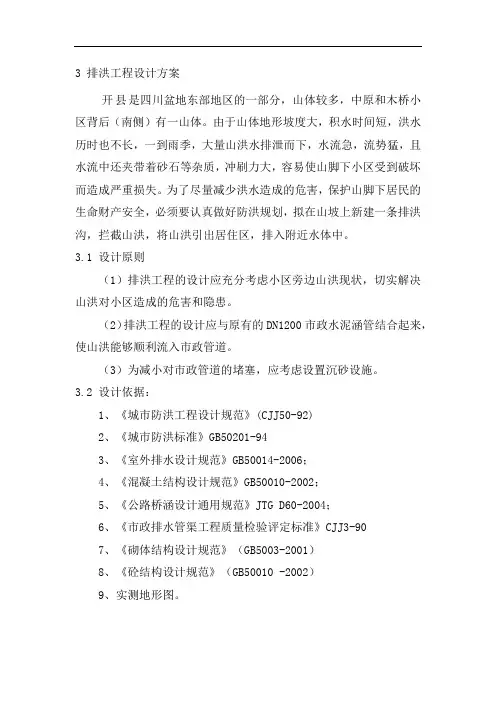

. .. .3 排洪工程设计方案开县是盆地东部地区的一部分，山体较多，中原和木桥小区背后（南侧）有一山体。
由于山体地形坡度大，积水时间短，洪水历时也不长，一到雨季，大量山洪水排泄而下，水流急，流势猛，且水流中还夹带着砂石等杂质，冲刷力大，容易使山脚下小区受到破坏而造成严重损失。
为了尽量减少洪水造成的危害，保护山脚下居民的生命财产安全，必须要认真做好防洪规划，拟在山坡上新建一条排洪沟，拦截山洪，将山洪引出居住区，排入附近水体中。
3.1 设计原则（1）排洪工程的设计应充分考虑小区旁边山洪现状，切实解决山洪对小区造成的危害和隐患。
（2）排洪工程的设计应与原有的DN1200市政水泥涵管结合起来，使山洪能够顺利流入市政管道。
（3）为减小对市政管道的堵塞，应考虑设置沉砂设施。
3.2 设计依据：1、《城市防洪工程设计规》(CJJ50-92)2、《城市防洪标准》GB50201-943、《室外排水设计规》GB50014-2006；4、《混凝土结构设计规》GB50010-2002；5、《公路桥涵设计通用规》JTG D60-2004；6、《市政排水管渠工程质量检验评定标准》CJJ3-907、《砌体结构设计规》（GB5003-2001）8、《砼结构设计规》（GB50010 -2002）9、实测地形图。
3.3 排洪沟设计要点（1）排洪沟应尽量利用原有山洪沟，必要时可作适当整修原有山洪沟是山洪若干年来冲刷形成的，其形状、底板都比较稳定，因此应尽量利用原有的天然沟道作排洪沟。
当利用原有沟不能满足设计要求而的水力条用地形坡建筑密度淤情况等增加，以防设在转弯效果很好。
陡槽页称急流槽，纵坡一般为20%～60%，多采用片石、块石或条石砌筑，也有采用钢筋混凝土浇筑的。
陡槽终端应设消力设备。
（5）排洪沟的断面形式排洪明渠的断面形式常用矩形或梯形断面，最小断面B×H=0.4m×0.4m排洪沟的材料及加固形式应根据沟最大流速、当地地形及地质条件、当地材料供应情况确定。
排洪沟施工方案(3篇)
第1篇一、工程概况1.1 工程名称：XX地区排洪沟工程1.2 工程地点：XX地区1.3 工程规模：全长XX公里，设计流量XX立方米/秒1.4 工程背景：随着城市化进程的加快，XX地区排水设施老化，排水能力不足，每逢暴雨季节，城区内涝现象严重，影响居民生活和企业生产。
为改善该地区排水状况，保障城市安全，特进行排洪沟工程建设。
二、施工组织设计2.1 施工组织架构成立项目指挥部，下设施工、技术、质量、安全、物资、财务、后勤等管理部门，明确各部门职责和分工。
2.2 施工人员配置根据工程规模和施工要求，配备相应的施工人员，包括项目经理、技术负责人、施工员、质检员、安全员、材料员、机械操作手等。
2.3 施工设备配置根据施工进度和施工要求，配置必要的施工设备，如挖掘机、装载机、推土机、混凝土搅拌站、混凝土泵车、运输车辆等。
三、施工方案3.1 施工流程（1）前期准备：进行施工现场勘察，制定施工组织设计，办理相关手续。
（2）土方开挖：采用挖掘机、装载机进行土方开挖，确保沟槽尺寸和坡度符合设计要求。
（3）基础处理：对沟槽底部进行平整，必要时进行换填，确保基础稳定。
（4）衬砌施工：根据设计要求，采用现浇混凝土或预制混凝土板进行衬砌，确保衬砌质量。
（5）排水设施安装：安装排水管道、检查井、雨水口等排水设施，确保排水畅通。
（6）回填土：采用土方回填，分层压实，确保回填土密实度。
（7）验收与移交：完成施工后，进行自检、互检和验收，确保工程质量符合设计要求，办理移交手续。
3.2 施工技术要点（1）土方开挖：严格按照设计要求进行土方开挖，确保沟槽尺寸和坡度符合设计要求。
（2）基础处理：对沟槽底部进行平整，必要时进行换填，确保基础稳定。
（3）衬砌施工：采用现浇混凝土或预制混凝土板进行衬砌，确保衬砌质量。
（4）排水设施安装：严格按照设计要求安装排水管道、检查井、雨水口等排水设施，确保排水畅通。
（5）回填土：采用土方回填，分层压实，确保回填土密实度。
排洪渠工程设计说明教学内容
排洪渠工程设计说明排洪管渠工程施工图设计总说明一、设计依据及内容:`本工程排水管道设计依据的资料主要为建设单位提供的现状地形图。
依据主要规范规程有：1、《城市排水工程规划规范》(GB50318-2000)2、《室外排水设计规范》 (GB50014-2006)3、《城市防洪工程设计规范》(CJJ50-92)4、《城市防洪标准》(GB50201-94)设计内容是排洪管渠的单项设计。
二、排洪管渠工程1.现状情况与设计范围本工程为安溪县城厢镇玉田小区排洪管渠工程，本设计为现状排水渠的改造；根据本排水渠在本区域的排水作用，按排洪管渠进行改造设计。
2.防洪标准根据《城市防洪标准》(GB50201-94)，本排管洪沟按20年一遇设计。
3.排洪管渠汇水面积管渠汇水面积根据建设单位提供的地形图进行划分，本排洪管渠的总汇水面积为0.58778km2。
4.洪峰流量的计算由于汇水面积小于30km2，计算公式采用公路科学研究所的简化公式Qp＝ψ×（h-Z）3/2×F4/5×β×γ×δ（m3/s）Qp—设计洪峰流量（m3/s）ψ—地貌系数F—汇水面积（km2）h—径流深度（mm）Z—植物和坑洼滞流的拦蓄厚度（mm）β—洪峰传播的流量折减系数γ—汇水区降雨不均匀的折减系数δ—湖泊所起调节作用的折减系数；或未具备调洪库容的小水库所起调节作用的折减系数。
该公式考虑了汇水面积，地形地貌，流域形态，暴雨强度，设计频率，土壤吸水类别，汇流时间，植被，湖泊水库以及径流深度等重要因素，对特小流域的设计洪峰流量的计算，比较切合实际。
计算本排洪管渠洪峰流量Q20 =9.4 m3/s。
5．排洪管渠平面设计管渠设计的起点K0+000至K0+005采用明渠，明渠的渠底坡度i=0.01；明渠两边的挡土墙及挡土墙上的栏杆具体作法详见大样图YS-05与YS-06；明渠与暗管衔接处采用了一定的工程措施，以保证连接处良好的水力条件，具体的作法详见大样图YS-04。
排洪沟工程设计说明
精心整理3 排洪工程设计方案开县是四川盆地东部地区的一部分，山体较多，中原和木桥小区背后（南侧）有一山体。
由于山体地形坡度大，积水时间短，洪水历时也不长，一到雨季，大量山洪水排泄而下，水流急，流势猛，且水流中还夹带着砂石等杂质，冲刷力大，容3.13.23、《室外排水设计规范》GB50014-2006；4、《混凝土结构设计规范》GB50010-2002；5、《公路桥涵设计通用规范》JTG D60-2004；6、《市政排水管渠工程质量检验评定标准》CJJ3-907、《砌体结构设计规范》（GB5003-2001）8、《砼结构设计规范》（GB50010 -2002）9、实测地形图。
3.3 排洪沟设计要点（1）排洪沟应尽量利用原有山洪沟，必要时可作适当整修原有山洪沟是山洪若干年来冲刷形成的，其形状、底板都比较稳定，因此计要求而的水力条用地形坡建筑密度淤情况等增加，以防得设在转弯处。
一次跌水高度通常为0.2～0.6m，有的多达20～30级，消能效果很好。
陡槽页称急流槽，纵坡一般为20%～60%，多采用片石、块石或条石砌筑，也有采用钢筋混凝土浇筑的。
陡槽终端应设消力设备。
（5）排洪沟的断面形式排洪明渠的断面形式常用矩形或梯形断面，最小断面B×H=0.4m×0.4m排洪沟的材料及加固形式应根据沟内最大流速、当地地形及地质条件、当地材料供应情况确定。
（6）排洪沟的设计流速为了防止山洪冲刷，应按流速的大小选用不同材质的沟底沟壁。
明渠最小按下表规据不同的3.4 排洪沟设计计算3.4.1 设计防洪标准在进行防洪工程设计时，首先要确定洪峰设计流量，然后根据该流量拟定工程规模。
为了准确、合理地拟定某项工程规模，需要根据该工程的性质、范围以及重要性等因素，选定某一频率作为计算洪峰流量的标准，称为防洪设计标准。
实际工作中一般常用重现期衡量设计标准的高低，即重现期越大，则设计标准越高，工程规模也就越大；反之，设计标准低，工程3-3。
4#排洪渠设计说明

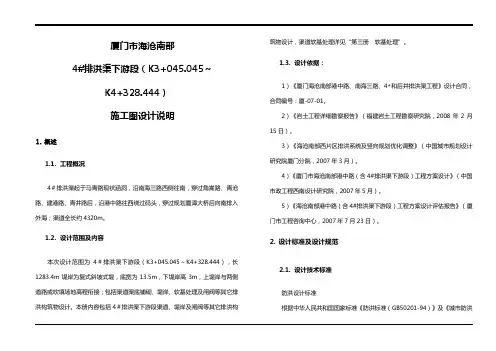

厦门市海沧南部4#排洪渠下游段（K3+045.045～K4+328.444）施工图设计说明1.概述1.1.工程概况4＃排洪渠起于马青路现状涵洞，沿南海三路西侧往南，穿过角嵩路、青沧路、建港路、青井路后，沿港中路往西绕过码头，穿过规划厦漳大桥后向南排入外海；渠道全长约4320m。
1.2.设计范围及内容本次设计范围为4＃排洪渠下游段（K3+045.045～K4+328.444），长1283.4m堤岸为复式斜坡式堤，底宽为13.5m，下堤岸高3m，上堤岸与两侧道路或吹填场地高程衔接；包括渠道渠底铺砌、堤岸、软基处理及闸阀等其它排洪构筑物设计。
本册内容包括4＃排洪渠下游段渠道、堤岸及闸阀等其它排洪构筑物设计，渠道软基处理详见“第三册软基处理”。
1.3.设计依据：1）《厦门海沧南部港中路、南海三路、4＃和后井排洪渠工程》设计合同，合同编号：厦-07-01。
2）《岩土工程详细勘察报告》（福建岩土工程勘察研究院，2008年2月15日）。
3）《海沧南部西片区排洪系统及竖向规划优化调整》（中国城市规划设计研究院厦门分院，2007年3月）。
4）《厦门市海沧南部港中路（含4#排洪渠下游段）工程方案设计》（中国市政工程西南设计研究院，2007年5月）。
5）《海沧南部港中路（含4#排洪渠下游段）工程方案设计评估报告》（厦门市工程咨询中心，2007年7月23日）。
2.设计标准及设计规范2.1.设计技术标准防洪设计标准根据中华人民共和国国家标准《防洪标准（GB50201-94）》及《城市防洪工程设计规范》规定，《厦门市城市总体规划修编（2003-2020）》明确区域内溪流或排洪沟设计标准根据其重要性采用20～50年一遇。
采用《海沧南部西片区排洪系统及竖向规划优化调整》制定的标准，确定本工程防洪标准为50年一遇的洪水。
洪潮组合标准：采用《海沧南部西片区排洪系统及竖向规划优化调整》制定的标准，即海沧南部排洪系统采用洪潮组合为：50年一遇设计洪水遭遇多年平均年最高潮位和2年一遇洪水遭遇100年一遇高潮位组合的外包线为设计水面线。
排洪沟工程设计说明
3 排洪工程设计方案开县是四川盆地东部地区的一部分，山体较多，中原和木桥小区背后（南侧）有一山体。
由于山体地形坡度大，积水时间短，洪水历时也不长，一到雨季，大量山洪水排泄而下，水流急，流势猛，且水流中还夹带着砂石等杂质，冲刷力大，容易使山脚下小区受到破坏而造成严重损失。
为了尽量减少洪水造成的危害，保护山脚下居民的生命财产安全，必须要认真做好防洪规划，拟在山坡上新建一条排洪沟，拦截山洪，将山洪引出居住区，排入附近水体中。
3.1 设计原则（1）排洪工程的设计应充分考虑小区旁边山洪现状，切实解决山洪对小区造成的危害和隐患。
（2）排洪工程的设计应与原有的DN1200市政水泥涵管结合起来，使山洪能够顺利流入市政管道。
（3）为减小对市政管道的堵塞，应考虑设置沉砂设施。
3.2 设计依据：1、《城市防洪工程设计规范》(CJJ50-92)2、《城市防洪标准》GB50201-943、《室外排水设计规范》GB50014-2006；4、《混凝土结构设计规范》GB50010-2002；5、《公路桥涵设计通用规范》JTG D60-2004；6、《市政排水管渠工程质量检验评定标准》CJJ3-907、《砌体结构设计规范》（GB5003-2001）8、《砼结构设计规范》（GB50010 -2002）9、实测地形图。
3.3 排洪沟设计要点（1）排洪沟应尽量利用原有山洪沟，必要时可作适当整修原有山洪沟是山洪若干年来冲刷形成的，其形状、底板都比较稳定，因此应尽量利用原有的天然沟道作排洪沟。
当利用原有沟不能满足设计要求而必须加以整修时，应注意不宜大改大动，尽量不要改变原有沟道的水力条件，而要因势利导，畅通下泄。
（2）排洪沟应尽量利用自然地形坡度排洪沟的走向，应沿大部分地面水流的垂直方向，因此应充分利用地形坡度，使截流的山洪水能以最短距离重力流入受纳水体。
（3）排洪沟采用明渠或暗渠应视具体条件确定一般排洪沟最好次用明渠，但当排洪沟通过市区或厂区时，由于建筑密度较高、交通量大，应采用暗渠。
排洪沟工程设计说明
排洪沟工程设计说明3 排洪工程设计方案开县是四川盆地东部地区的一部分，山体较多，中原和木桥小区背后（南侧）有一山体。
由于山体地形坡度大，积水时间短，洪水历时也不长，一到雨季，大量山洪水排泄而下，水流急，流势猛，且水流中还夹带着砂石等杂质，冲刷力大，容易使山脚下小区受到破坏而造成严重损失。
为了尽量减少洪水造成的危害，保护山脚下居民的生命财产安全，必须要认真做好防洪规划，拟在山坡上新建一条排洪沟，拦截山洪，将山洪引出居住区，排入附近水体中。
3.1 设计原则（1）排洪工程的设计应充分考虑小区旁边山洪现状，切实解决山洪对小区造成的危害和隐患。
（2）排洪工程的设计应与原有的DN1200市政水泥涵管结合起来，使山洪能够顺利流入市政管道。
（3）为减小对市政管道的堵塞，应考虑设置沉砂设施。
3.2 设计依据：1、《城市防洪工程设计规范》(CJJ50-92)2、《城市防洪标准》GB50201-943、《室外排水设计规范》GB50014- ；4、《混凝土结构设计规范》GB50010- ；5、《公路桥涵设计通用规范》JTG D60- ；6、《市政排水管渠工程质量检验评定标准》CJJ3-907、《砌体结构设计规范》（GB5003- ）8、《砼结构设计规范》（GB50010 - ）9、实测地形图。
3.3 排洪沟设计要点（1）排洪沟应尽量利用原有山洪沟，必要时可作适当整修原有山洪沟是山洪若干年来冲刷形成的，其形状、底板都比较稳定，因此应尽量利用原有的天然沟道作排洪沟。
当利用原有沟不能满足设计要求而必须加以整修时，应注意不宜大改大动，尽量不要改变原有沟道的水力条件，而要因势利导，畅通下泄。
（2）排洪沟应尽量利用自然地形坡度排洪沟的走向，应沿大部分地面水流的垂直方向，因此应充分利用地形坡度，使截流的山洪水能以最短距离重力流入受纳水体。
（3）排洪沟采用明渠或暗渠应视具体条件确定一般排洪沟最好次用明渠，但当排洪沟经过市区或厂区时，由于建筑密度较高、交通量大，应采用暗渠。
排洪沟设计说明【最新版】
排洪沟设计说明设计说明一、设计依据:1、《城市防洪工程设计规范》(CJJ50-92)2、《城市防洪标准》GB50201-943、《室外排水设计规范》GB50014-2006;4、《混凝土结构设计规范》GB50010-2002;5、《公路桥涵设计通用规范》JTG D60-2004;6、《市政排水管渠工程质量检验评定标准》CJJ3-907、《砌体结构设计规范》(GB5003-2001)8、《砼结构设计规范》(GB50010 -2002)9、实测地形图。
二、设计内容:本工程设计为忠县甘井集镇防洪工程施工图设计。
其中忠县甘井1#集镇防洪工程中排洪沟A长70米，排洪沟B长35米,排洪沟沟C 长80米;忠县甘井2#集镇防洪工程中排洪沟长617米。
三、排洪沟流量计算1、防洪标准根据《城市防洪标准》(GB50201-94)，本设计排洪沟按20年一遇设防，即设计频率为5%，安全超高值0.4m，抗震设防烈度为7度。
2、排洪沟汇水面积的确定忠县甘井集镇1#防洪沟的汇水面积根据1:500地形图进行划分。
3、洪峰流量计算设计洪峰流量计算公式采用水科院推理公式:Q=0.278ΦSF/t其中:重现期按P=5%;Φ-洪峰经流系数;S-雨力(mm/h);n-暴雨递减指数;t-流域汇流时间(h);F-流域集水面积(km2)。
4、排洪渠的平面设计本次设计的排洪沟，根据集镇房屋边界而定。
5、纵断面设计本工程都需要挖方，在保证出口标高及支流接入没有问题的情况下，采用较大的纵坡可增加流速，减少过水断面，减少挖方。
通过纵断面坡度的调整，可有效减少工程数量，降低造价。
详见纵断面设计图。
四、排洪沟结构设计:1、排洪沟采用M7.5浆砌条石断面结构(具体详见S-Ⅰ-03)。
2、排洪沟砌筑石料采用质地均匀、耐风化和耐浸蚀、等级不低于30#、长与厚分别不小于30cm和20cm的毛块石，敲去尖锐凸出部分、不许用扁平、细长条或圆球状的石料。
砌石要放置平稳，用小石子填塞空隙，分层错缝叠砌，不得做成水平通缝。
