自然养猪法育肥猪舍设计图
200头母猪自繁自养场的建筑设计图
200头母猪自繁自养场的建筑设计图
性质和规模：200头基本母猪规模，年出栏4000头肥猪的小型自繁自养商品猪场。
生产周期：配种到上市=41周(怀孕16周+哺乳4周+保育5周+育肥16周)
猪群构成及设备数量计算：
1、怀孕定位栏：200头母猪，每2周产仔18窝，从配种到分娩前一周的怀孕母猪132头，需132个定位栏。
2、空怀母猪栏：分娩率80%，断奶到配种1.5周/80%×8.8头/周+1(后备)=17头，每3头一个栏需6个栏。
3、种公猪栏：单栏饲养需4个栏和一个配种间。
4、分娩栏：8.8×6周=54个
5、保育床：6周×8.8=54个
6、育肥栏：16周×8.8×9-10=1267-1400头，即127-140个栏。
产房6个单元，每个单元9个产床;保育舍6个单元，每个单元9个保育床，公猪单栏饲养，4头4个栏圈，1个配种栏;空怀母猪3-4头一个栏，设6个栏，育肥猪舍每栏8-10头，每个单元10个栏，共14个单元。
猪舍设计
产房2栋，6个单元，每个单元1.8 ×5 + 3 = 12米，栋长36米，舍宽7.8米;保育舍2栋，6个单元，每个单元1.8 ×5 + 3 = 12米，栋长36米，舍宽7.8米;种公猪、待配母猪舍一栋，16个栏，栋长3×8 =24米，单列舍宽5.5米；怀孕单体栏66个一栋，栋长0.65米×33+2.5=24米，双列舍宽7.8米；育肥猪舍7栋，每栋2个单元，每个单元长3 ×5 +1 =16米，栋长16×2 =32米，栋宽11米。
猪舍布局示意如下。
30头母猪场猪舍设计图纸
30头母猪场猪舍设计图纸4× 2900=11607× 1800=126007× 1700=119004×2800=11200育肥舍〔 8 栏〕分娩舍〔 14 栏〕保育舍〔 14 栏〕配种妊娠舍〔8 栏〕47.5 米× 9 米=427.5 平方米〔内径〕沥青＋两层无纺布50 厚的泡沫板两层，共100 厚〔泡沫板每立方米10 公斤〕沥青＋两层无纺布8＃铁丝拉网铁屋架〔间距 1.2 米〕通风口600× 600〔间距6米〕±200混凝土 50 厚塑料寸管泡沫板 50 厚1200塑料布或油毡放保温箱地址炭渣素土夯实110050013502506001400600 250135050011001000i=5%i=5%200排沟渠始深－米坡降 5‰1500排沟渠始深— 0.40 米坡降 5‰—A 分娩舍剖面图B沥青＋两层无纺布50 厚的泡沫板两层，共100 厚〔泡沫板每立方米10 公斤〕沥青＋两层无纺布8＃铁丝拉网铁屋架〔间距 1.2 米〕通风口600× 600〔间距6米〕±200混凝土 50 厚塑料寸管泡沫板 50 厚1200塑料布或油毡炭渣素土夯实800100020001400200010008001000 i=5%i=5%2001500排沟渠始深— 0.30 米坡降 5‰—A 保育舍剖面图〔用自由采食槽〕B沥青＋两层无纺布50 厚的泡沫板两层，共100 厚〔泡沫板每立方米10 公斤〕沥青＋两层无纺布8＃铁丝拉网铁屋架〔间距 1.2 米〕通风口600× 600〔间距6米〕±200木抹子拉平〔打毛〕平展无积水1： 2 水泥沙浆面层20 厚200＃ 80 砼厚1200素土夯实50034001200340050010002%2001500排沟渠始深— 0.20 米坡降 5‰—A 配种妊娠舍剖面图B。

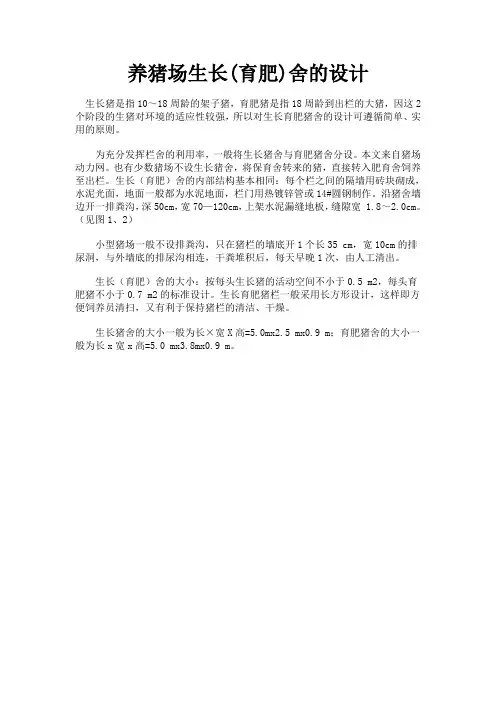

养猪场生长(育肥)舍的设计
养猪场生长(育肥)舍的设计
生长猪是指10～18周龄的架子猪，育肥猪是指18周龄到出栏的大猪，因这2个阶段的生猪对环境的适应性较强，所以对生长育肥猪舍的设计可遵循简单、实用的原则。
为充分发挥栏舍的利用率，一般将生长猪舍与育肥猪舍分设。
本文来自猪场动力网。
也有少数猪场不设生长猪舍，将保育舍转来的猪，直接转入肥育舍饲养至出栏。
生长（育肥）舍的内部结构基本相同：每个栏之间的隔墙用砖块砌成，水泥光面，地面一般都为水泥地面，栏门用热镀锌管或14#圆钢制作。
沿猪舍墙边开一排粪沟，深50cm，宽70—120cm，上架水泥漏缝地板，缝隙宽 1.8～2.0cm。
（见图1、2）
小型猪场一般不设排粪沟，只在猪栏的墙底开1个长35 cm，宽10cm的排尿洞，与外墙底的排尿沟相连，干粪堆积后，每天早晚1次，由人工清出。
生长（育肥）舍的大小：按每头生长猪的活动空间不小于0.5 m2，每头育肥猪不小于0.7 m2的标准设计。
生长育肥猪栏一般采用长方形设计，这样即方便饲养员清扫，又有利于保持猪栏的清洁、干燥。
生长猪舍的大小一般为长×宽X高=5.0mx2.5 mx0.9 m；育肥猪舍的大小一般为长x宽x高=5.0 mx3.8mx0.9 m。
猪圈建筑图
排粪沟 高度80cm 水泥砖墙
立柱
钢筋
高度2m
门高.8m,宽0.8m
150cm
200cm 450cm
后窗高 80cm
100cm
湿拌料、自动饮水，200-500头/人
后窗
后窗
后窗
料槽
排粪口
自动饮水器
立柱 300cm
猪食槽示意图
钢筋,间距30cm
钢筋,间距15cm
高度20-25cm
水泥,宽度45-50cm
保育舍地板断面图
水泥层
热水管
土层
锯末层 炉渣层
因为地板高于地面，会保持休息处干燥，便于粪尿自动滑落
保育舍平面图
自动饮水器
漏缝地板
隔墙 100cm
150cm
175cm
200cm
30cm
50cm
保育舍保温装置
地下热水管
产房平面尺寸图
漏缝地板
水泥板
仔猪饮水器
70cm
母 猪 限 位 栏
母猪食槽
门洞
走廊
妊娠舍俯视图
80m
走廊
纵向通风
200cm门走廊来自65cm单体栏
食槽
30cm
走廊
空怀和妊娠母猪舍 0.6头/平方米
排粪沟
100cm
漏缝地板
80m
离槽底3-4cm
槽高20-25cm
槽宽50cm 高70cm
育肥猪大棚式双列猪场(1头/平方米)
棚顶,夹心面包式 立柱
水泥砖墙
排粪沟
育肥大棚俯视图
350cm
长50cm 长50cm
100cm
立柱 钢筋
长200cm
长度300cm
万头种猪场平面设计简图（打印专用）
万头种猪场平面设计简图（打印专用）场子大门1、人工受精车间平面图：实验室住房饲料房2、产仔车间平面图（一栋两个生产车间）产仔车间26个产床住房产仔车间26个产床饲料房3、保育车间平面图（一栋两个生产车间）保育车间22个保育床住房保育车间22个保育床饲料房4、妊娠车间平面图妊娠车间40个定位栏住房妊娠车间40个定位栏饲料房5、育肥车间平面图住房20个育肥栏饲料房注：1、整个新场长188米，宽132米，设计图纸上北下南，左西右东2、人工受精、产房、妊娠舍、保育舍统一设计为长54米，室内宽7.6米（中间1.2米走廊，两边1米粪道）3、育肥车间长度设计为54米，宽度为12米，中间1.2米走廊4、猪舍排与排之间间距为8米，两栋中间间距为10米（如A栋与B栋之间距离为10米），其中有2米宽的路；与两边围墙间距为7米，中间2米的路。
5、办公区总宽为132米，总长40米，其中饲料加工车间宽12米，长35米，成纵向排列于新场西南角，办公楼宽为10米，长约35米。
办公区已经建设好了，生产区分为两半，中间是一条10米宽的路。
生产区呈菱形，计划建设的有18栋，觉得妊娠室不够用，请童叔叔给看看该怎么规划下！！。
见图：保育车间断奶及后备母猪舍B 保育车间160.80米生长育肥车间种猪展示及销售车间生长育肥车间生长育肥车间产子车间妊娠车间人工受精室及公猪舍A 保育车间生长育肥车间办公人员住宿内部生产管理人员住房、食堂生长育肥车间生长育肥车间产子车间污水处理出猪台消毒妊娠车间产子车间车库及其它用房饲料加工车间消毒房办公用房59.05米156.50米59.92米157米59.40米米151米60米办公室和饲料区都已经建设好了，就剩下生产区了！！。
单列养猪10头育肥猪舍设计图
门高1.8,m,宽0.8m
138cm 450cm
174cm
100cm
干料、自动饮水、500-2000头育肥猪/人
后窗
后窗
后窗
料槽
立柱
自动饮水器 排粪口 300cm
槽宽50cm
边缘用角铁焊 成,长35-40cm
高70cm
离槽底3-4cm
槽高20-25cm
育肥猪大棚式双列猪场(1头/平方米)
棚顶,夹心面包式
欢迎访问猪场动力网 育肥单列猪舍结构图 (存养10头/舍)
排粪沟
高度80cm
水泥砖墙
钢筋
立柱 高度2m
门高.8m,宽0.8m
后窗高 80cm
150cm 450cm
200cm
100cm
湿拌料、自动饮水，200-500头/人
后窗 后窗 后窗
料槽
立柱 自动饮水器 排粪口 300cm
立柱
水泥砖墙
排粪沟
长50cm
350cm
长50cm 100cm
立柱
钢筋
长200cm
长度300cm
水
单体栏 走廊 食槽 食槽
排粪沟
走廊
0.8m
纵向通风
1.5m
排粪沟
门
走廊
0.7m
0.8m
漏缝地板
单体栏
走廊
食槽
0.8m
空怀和妊娠母猪舍 0.6头/平方米
更多技术资料下载请链接 /Downloads
欢迎访问猪场动力网
猪食槽示意图
钢筋,间距15cm
钢筋,间距30cm
水泥,宽度45-50cm 高度20-25cm
内侧2/3
外侧1/3
育肥猪食槽直观图
猪舍设计、布局及规格说明
猪舍设计、布局及规格说明一、按年出栏一万头商品猪，采取工厂化、全进全出管理设计。
二、猪舍规格说明如下（猪舍布局参图纸）：1、公猪舍1栋，规格：长（7米）×宽（36米）。
内部猪栏采取双列式，内设30个公猪栏。
公猪栏规格：长（2.8米）×宽（2.4米）。
中间走道为1.4米宽。
2、配种、妊娠舍：共计4栋。
规格：长（37米）×宽（7米）；内部猪栏采取双列式，每栋内设母猪定位栏120个（定位栏规格：2.1米×0.55米），2个公猪栏（2.2米×2.1米）。
中间走道为1米宽，周边走道为0.9米宽。
3、分娩舍：共计6栋。
规格：长（24米）×宽（7米）。
每栋内设产床26个（产床规格2.1米×1.7米），产床采取双列式布局。
中间走道宽1米，周边走道宽0.9米。
4、保育舍：共计6栋。
每栋规格：长（12.5米）×宽（8.5米）。
每栋内设保育栏28个。
保育栏采取4列式（保育栏规格：1.5米×1.5米）。
中间走道0.9米宽两边走道0.8米宽，两端走道1米宽。
5、育肥舍：共计16栋，其中14栋规格为：长（38米）×宽（9米）。
内部猪栏采取双列式（猪栏规格：4米×3.8米），中间走道1米宽。
2栋现已建完，内部猪栏采取单列式（规格：4.6米×3.8米）。
三、以上各类猪舍尺寸均为内部净尺寸，建猪舍时要考虑。
四、猪舍布局图各类猪舍标记说明：G：公猪舍；R：配种、妊娠舍；F：分娩舍；B：保育舍；M：育成、育肥舍。
1：洗衣房；2：消毒、更衣房；3：生产办公室；4：生产区药品、物料仓库。
自然养猪法技术育肥猪舍建设
饲喂台最窄不能低于 １２ｍ， ． 宽度可适 当增加 ， 但不
术最早起源于 日本 ， 我国从 ２０ ０２年开始引进和推
能太宽 ， 否则 。 发酵床面积减小， 养猪数减少 。
广， 陕西省从 ２０ ０７年底开始应用推广此项技术 ， 取
得了比较好的环保和经济效益， 每头猪平均增收 ５ Ｏ ８ Ｏ元。自 然养猪法对于猪舍建设要求较高 ， 我们
一
． ．
：
。
捧
人． ＋ ．
…
经过一 年多试验 研究 ， 总结 出 了在 陕西 省气 候 条件
下自 然养猪法育肥猪舍设计和建设要点。
一 ＋
发
一
一
一
１ 猪场场址选择
猪场 应选择在 地势高燥 、 背风 、 向阳、 水源 充足 、
～ 图 １ 自然 养 猪～ 舍 平 面 示 意 图 － ～ Ｏ 酵 法猪 ～自动饮水器 ； ～ ～ ～ 为 自动给料桶 走 注 ：为
２ ４ 发酵 床面积 ．
一 一 一 一
～
～ ～
自然养猪法是在猪舍内设置 ８ —１０ｅ ０ ０ ｍ深的 发酵床， 以锯末和农作物秸秆等为垫料 ， 在垫料上接 种芽孢杆菌等多种复合有益微生物， 猪粪尿直接排
槽与水饲喂台为一体 ， 中和陕南地区宽 １５ｍ， 关 ． 陕 北地区和陕南较高海拔山区 １３ｍ 其中排水槽宽 ． ，
泄在垫料上 ， 通过有益微生物菌落的发酵， 使猪粪尿 １ — ０ｃ 与饲喂台相连 的是发酵床 ， ５ ２ ｍ； 宽度 ５ ５— ． 的有机物质得到充分的分解和转化 ， 使猪只健康生 ５ ８ ． ｍ。如猪舍变宽或窄， 其人行走道宽度不能变 ，
