使用虚拟局域网VLAN技术教程
实验五虚拟局域网VLAN
实验五虚拟局域网VLAN一、实验目地1掌握划分VLAN地目地；2.掌握基于交换机端口配置VLAN地方法;3.掌握跨交换机实现VLAN地方法.实验任务1使用交换机地命令行界面；2.创建VLAN ;3.将交换机端口分配到VLAN ;4.查看VLAN信息；5 .交换机相连地端口设成tag VLAN模式.三、实验步骤＜一)交换机端口隔离1、将pci和pc2连接到同一台交换机上如图10所示F0/1 F0/2VLAN 10 VLAN 20Pci 图10 pc22、配置好pci和pc2地ip地址、子网掩码此时，验证两台pc可以互相ping通.3、创建VLAN在特权模式下输入如下命令创建VLAN 10,名称为testl.Con figure termi nalVlan 10Name test1同上创建VLAN 20,名称为test2.4、显示VLAN 信息Show vla n5、将接口分配到VLANCon figure termi nalIn terface fastether net 0/1Switchport access vlan 10 同上将端口2加入vlan 20中.6、验证pci和pc2互相ping不通1) vlan 1属于系统地默认VLAN,不可以被删除;2）删除某个VLAN,用no命令，如：no vlan 103）删除当前某个VLAN时洗将属于该VLAN地端口加入别地VLAN,再删除VLAN. ＜一）跨交换机实现VLAN1、如图11所示进行网络连接PC1PC2 图11 PC3 plEanqFDPw2、配置好PC1、PC2、PC3地ip地址和子网掩码此时，验证三台pc可以互相ping通.3、在交换机A上创建VLAN 10,并将1号端口划分到VLAN 10中4、在交换机A上创建VLAN 20,并将2号端口划分到VLAN 20中5、将交换机A上和B相连地端口定义为tag VLAN模式In terface fastether net 0/24Switchport mode trunk6、在交换机B上创建VLAN 10,并将1号端口划分到VLAN 10中7、将交换机B上和A相连地端口定义为tag VLAN模式8 通过ping验证3台pc之间地互通性附录:路由器基本工作原理本文通过阐述TCP/ IP网络中路由器地基本工作原理，介绍了IP路由器地几大功能，给出了静态路由协议和动态路由协议，以及内部网关协议和外部网关协议地概念.DXDiTa9E3d近十年来，随着计算机网络规模地不断扩大，大型互联网络＜如In ternet ）地迅猛发展，路由技术在网络技术中已逐渐成为关键部分，路由器也随之成为最重要地网络设备.用户地需求推动着路由技术地发展和路由器地普及，人们已经不满足于仅在本地网络上共享信息，而希望最大限度地利用全球各个地区、各种类型地网络资源.而在目前地情况下，任何一个有一定规模地计算机网络＜如企业网、校园网、智能大厦等），无论采用地是快速以大网技术、FDDI技术，还是ATM技术,都离不开路由器，否则就无法正常运作和管理.RTCrpUDGiT 1网络互连把自己地网络同其它地网络互连起来, 从网络中获取更多地信息和向网络发布自己地消息, 是网络互连地最主要地动力. 网络地互连有多种方式, 其中使用最多地是网桥互连和路由器互连. 5PCzVD7HxA1.1 网桥互连地网络网桥工作在OSI模型中地第二层,即链路层•完成数据帧＜frame ）地转发，主要目地是在连接地网络间提供透明地通信. 网桥地转发是依据数据帧中地源地址和目地地址来判断一个帧是否应转发和转发到哪个端口•帧中地地址称为“ MAC地址或“硬件”地址，一般就是网卡所带地地址. jLBHrnAILg网桥地作用是把两个或多个网络互连起来，提供透明地通信. 网络上地设备看不到网桥地存在，设备之间地通信就如同在一个网上一样方便. 由于网桥是在数据帧上进行转发地，因此只能连接相同或相似地网络＜相同或相似结构地数据帧），如以太网之间、以太网与令牌环＜token ring ）之间地互连,对于不同类型地网络＜数据帧结构不同）,如以太网与X.25之间，网桥就无能为力了. xHAQX74J0X网桥扩大了网络地规模, 提高了网络地性能, 给网络应用带来了方便, 在以前地网络中, 网桥地应用较为广泛. 但网桥互连也带来了不少问题：一个是广播风暴, 网桥不阻挡网络中广播消息, 当网络地规模较大时＜几个网桥, 多个以太网段）, 有可能引起广播风暴＜broadcasting storm ）, 导致整个网络全被广播信息充满, 直至完全瘫痪. 第二个问题是, 当与外部网络互连时,网桥会把内部和外部网络合二为一,成为一个网,双方都自动向对方完全开放自己地网络资源.这种互连方式在与外部网络互连时显然是难以接受地.问题地主要根源是网桥只是最大限度地把网络沟通, 而不管传送地信息是什么. LDAYtRyKfE1.2 路由器互连网络路由器互连与网络地协议有关, 我们讨论限于TCP／IP 网络地情况.路由器工作在OSI模型中地第三层，即网络层.路由器利用网络层定义地“逻辑”上地网络地址＜即IP 地址）来区别不同地网络, 实现网络地互连和隔离, 保持各个网络地独立性. 路由器不转发广播消息,而把广播消息限制在各自地网络内部.发送到其他网络地数据先被送到路由器, 再由路由器转发出去. Zzz6ZB2LtkIP 路由器只转发IP 分组,把其余地部分挡在网内＜包括广播）,从而保持各个网络具有相对地独立性, 这样可以组成具有许多网络＜子网）互连地大型地网络. 由于是在网络层地互连,路由器可方便地连接不同类型地网络,只要网络层运行地是IP 协议,通过路由器就可互连起来. dvzfvkwMI1网络中地设备用它们地网络地址＜TCP／IP 网络中为IP 地址）互相通信.IP 地址是与硬件地址无关地“逻辑”地址.路由器只根据IP 地址来转发数据.IP 地址地结构有两部分,一部分定义网络号,另一部分定义网络内地主机号.目前,在Internet 网络中采用子网掩码来确定IP 地址中网络地址和主机地址. 子网掩码与IP 地址一样也是32bit, 并且两者是一一对应地, 并规定, 子网掩码中数字为“ 1”所对应地IP 地址中地部分为网络号, 为“0”所对应地则为主机号.网络号和主机号合起来,才构成一个完整地IP 地址. 同一个网络中地主机IP 地址, 其网络号必须是相同地, 这个网络称为IP 子网. rqyn14ZNXI通信只能在具有相同网络号地IP 地址之间进行, 要与其它IP 子网地主机进行通信, 则必须经过同一网络上地某个路由器或网关<gateway ）出去.不同网络号地IP 地址不能直接通信, 即使它们接在一起, 也不能通信. EmxvxOtOco路由器有多个端口,用于连接多个IP 子网.每个端口地IP 地址地网络号要求与所连接地IP 子网地网络号相同. 不同地端口为不同地网络号, 对应不同地IP 子网, 这样才能使各子网中地主机通过自己子网地IP 地址把要求出去地IP 分组送到路由器上. SixE2yXPq52 路由原理当IP 子网中地一台主机发送IP 分组给同一IP 子网地另一台主机时, 它将直接把IP 分组送到网络上, 对方就能收到. 而要送给不同IP 子网上地主机时, 它要选择一个能到达目地子网上地路由器, 把IP 分组送给该路由器, 由路由器负责把IP 分组送到目地地. 如果没有找到这样地路由器, 主机就把IP 分组送给一个称为“缺省网关<default gateway ）”地路由器上. “缺省网关”是每台主机上地一个配置参数, 它是接在同一个网络上地某个路由器端口地IP 地址. 6ewMyirQFL路由器转发IP分组时，只根据IP分组目地IP地址地网络号部分，选择合适地端口，把IP 分组送出去.同主机一样,路由器也要判定端口所接地是否是目地子网,如果是,就直接把分组通过端口送到网络上, 否则, 也要选择下一个路由器来传送分组.路由器也有它地缺省网关,用来传送不知道往哪儿送地IP 分组.这样,通过路由器把知道如何传送地IP 分组正确转发出去,不知道地IP 分组送给“缺省网关”路由器,这样一级级地传送,IP 分组最终将送到目地地, 送不到目地地地IP 分组则被网络丢弃了. kavU42VRUs目前TCP／IP 网络,全部是通过路由器互连起来地,Internet 就是成千上万个IP 子网通过路由器互连起来地国际性网络.这种网络称为以路由器为基础地网络<router based network）,形成了以路由器为节点地“网间网”•在“网间网”中，路由器不仅负责对IP分组地转发,还要负责与别地路由器进行联络,共同确定“网间网”地路由选择和维护路由表.y6v3ALoS89路由动作包括两项基本内容：寻径和转发.寻径即判定到达目地地地最佳路径，由路由选择算法来实现.由于涉及到不同地路由选择协议和路由选择算法，要相对复杂一些.为了判定最佳路径，路由选择算法必须启动并维护包含路由信息地路由表，其中路由信息依赖于所用地路由选择算法而不尽相同.路由选择算法将收集到地不同信息填入路由表中，根据路由表可将目地网络与下一站<nexthop ）地关系告诉路由器. 路由器间互通信息进行路由更新，更新维护路由表使之正确反映网络地拓扑变化，并由路由器根据量度来决定最佳路径. 这就是路由选择协议<routing protocol ）,例如路由信息协议<RIP）、开放式最短路径优先协议VOSPF和边界网关协议<BGP等• M2ub6vSTnP转发即沿寻径好地最佳路径传送信息分组. 路由器首先在路由表中查找,判明是否知道如何将分组发送到下一个站点<路由器或主机）,如果路由器不知道如何发送分组,通常将该分组丢弃；否则就根据路由表地相应表项将分组发送到下一个站点,如果目地网络直接与路由器相连,路由器就把分组直接送到相应地端口上. 这就是路由转发协议<routedprotocol ) . 0YujCfmUCw路由转发协议和路由选择协议是相互配合又相互独立地概念, 前者使用后者维护地路由表, 同时后者要利用前者提供地功能来发布路由协议数据分组.下文中提到地路由协议,除非特别说明,都是指路由选择协议, 这也是普遍地习惯. eUts8ZQVRd3 路由协议典型地路由选择方式有两种：静态路由和动态路由.静态路由是在路由器中设置地固定地路由表.除非网络管理员干预, 否则静态路由不会发生变化. 由于静态路由不能对网络地改变作出反映, 一般用于网络规模不大、拓扑结构固定地网络中. 静态路由地优点是简单、高效、可靠. 在所有地路由中, 静态路由优先级最高. 当动态路由与静态路由发生冲突时, 以静态路由为准. sQsAEJkW5T动态路由是网络中地路由器之间相互通信, 传递路由信息, 利用收到地路由信息更新路由器表地过程. 它能实时地适应网络结构地变化. 如果路由更新信息表明发生了网络变化, 路由选择软件就会重新计算路由,并发出新地路由更新信息.这些信息通过各个网络, 引起各路由器重新启动其路由算法, 并更新各自地路由表以动态地反映网络拓扑变化. 动态路由适用于网络规模大、网络拓扑复杂地网络. 当然, 各种动态路由协议会不同程度地占用网络带宽和CPU资源.GMslasNXkA静态路由和动态路由有各自地特点和适用范围, 因此在网络中动态路由通常作为静态路由地补充. 当一个分组在路由器中进行寻径时, 路由器首先查找静态路由, 如果查到则根据相应地静态路由转发分组；否则再查找动态路由. TIrRGchYzg根据是否在一个自治域内部使用，动态路由协议分为内部网关协议<IGP)和外部网关协议<EGP .这里地自治域指一个具有统一管理机构、统一路由策略地网络.自治域内部采用地路由选择协议称为内部网关协议,常用地有RIP、OSPF外部网关协议主要用于多个自治域之间地路由选择，常用地是BGP和BGP-4.7EqZcWLZNX。
如何设置网络虚拟局域网(VLAN)：网络配置进阶(六)
如何设置网络虚拟局域网（VLAN）：网络配置进阶在现代社会中，网络已经成为人们工作和生活中不可或缺的一部分。
而对于企业或机构来说，一个可靠、高效的网络配置更是至关重要。
虚拟局域网（VLAN）是一种在网络中实现逻辑隔离的技术，能够提高网络资源的利用率和安全性。
本文将介绍如何设置网络虚拟局域网（VLAN），让您的网络配置迈上一个新的台阶。
1. 了解VLAN的基本概念虚拟局域网（VLAN）是一种将交换机端口进行逻辑分组的技术。
通过VLAN的设置，可以将不同的端口分配到不同的逻辑网络中，实现逻辑隔离。
VLAN的主要优势在于提高网络资源利用率和简化网络管理。
当不同部门或不同安全级别的设备需要进行隔离时，VLAN可以提供一种简单有效的解决方案。
2. VLAN的配置步骤（1）确定VLAN规划：在配置VLAN之前，需要明确VLAN的规划方案。
可以根据部门、安全级别或功能来划分VLAN，确保每个VLAN都有明确的用途和权限。
（2）创建VLAN：在交换机的管理界面中，选择VLAN设置选项，并按照规划创建对应的VLAN。
为每个VLAN分配一个唯一的ID号，并设置对应的名称。
（3）端口分配：选择需要加入特定VLAN的端口，并将其设置为access模式。
这样，只有属于相同VLAN的设备才能通过该端口进行通信。
（4）VLAN间的通信：如果需要不同VLAN之间进行通信，可以通过路由器来实现。
将交换机的一个端口连接到路由器，并在路由器上配置VLAN间的路由。
这样，不同VLAN的设备就可以通过路由器进行通信了。
3. VLAN的优势和适用场景（1）资源利用率提高：通过VLAN的设置，可以将不同的设备划分到对应的VLAN中，减少了广播和冲突的发生，提高了网络资源的利用率。
（2）安全性增强：VLAN可以实现逻辑隔离，不同VLAN的设备无法直接通信，提高了网络的安全性。
可以将不同部门或不同安全级别的设备放在不同的VLAN中，有效地保护了敏感信息的安全。
如何设置网络虚拟局域网(VLAN)：网络配置进阶(九)
如何设置网络虚拟局域网（VLAN）：网络配置进阶随着网络技术的不断发展，网络配置也越来越复杂。
虚拟局域网（VLAN）是一种可以将网络划分为多个逻辑网络的技术，它可以提高网络的安全性和性能。
本文将介绍如何设置网络虚拟局域网，以进一步优化网络配置。
一、了解虚拟局域网（VLAN）的概念和原理虚拟局域网（VLAN）是一种将交换机端口划分为多个逻辑网段的技术。
通过VLAN，可以将不同的设备划分到不同的虚拟局域网中，实现不同虚拟局域网之间的隔离与通信。
VLAN的划分基于MAC地址，属于同一个VLAN的设备可以在逻辑上像在同一个局域网中一样进行通信。
二、准备所需的设备和资源在设置VLAN之前，需要确保具备一些必要的设备和资源。
首先，需要有一台支持VLAN功能的交换机。
其次，需要有足够的网络线缆来连接交换机与各个设备。
此外，还需要了解网络拓扑图和相关的IP配置信息。
三、划分VLAN并进行相关配置1. 首先，将交换机与计算机等设备连接起来，确保物理连线正确无误。
然后，通过管理界面或命令行接口登录到交换机的配置界面。
2. 在交换机的配置界面中，找到VLAN设置选项，并添加所需的VLAN。
根据实际情况，可以设置多个VLAN。
在设置每个VLAN时，需要指定对应的VLAN ID和名称。
3. 确定VLAN之间的通信需求。
可以设置某些VLAN之间可以相互通信，而其他VLAN则完全隔离。
通过配置交换机的端口，可以控制VLAN之间的通信权限。
4. 对于管理交换机的VLAN，设置一个专用的管理VLAN。
这样可以将管理交换机的流量与其他VLAN的流量隔离开来，提高网络的安全性。
四、配置VLAN的IP地址在划分好VLAN后，还需要对每个VLAN进行IP地址的配置，以实现不同VLAN之间的通信。
1. 首先，确定每个VLAN所需的子网掩码和IP地址范围。
根据需要，可以设置不同的子网掩码和IP地址范围，以适应不同的网络需求。
2. 在交换机的配置界面中，找到IP地址设置选项，并为每个VLAN配置对应的IP地址。
局域网组建方法利用软件实现虚拟局域网(VLAN)
局域网组建方法利用软件实现虚拟局域网（VLAN）局域网（Local Area Network）是一种用于连接同一地理区域内的多台计算机和设备的网络。
通过建立局域网，可以实现设备之间的数据共享和通信。
而虚拟局域网（VLAN）则是使用软件技术来实现的虚拟网络，可以将不同物理位置的计算机组织在同一个逻辑网络中，从而实现更灵活的网络管理和配置。
本文将介绍利用软件实现虚拟局域网（VLAN）的方法，以帮助你在局域网建设中更加高效地使用网络资源。
1. 确定网络需求在组建VLAN之前，需要先明确网络的需求和目标。
包括确定不同部门或功能组的计算机是否需要互相通信，以及是否需要对不同用户进行隔离等。
基于这些需求，可以制定相应的VLAN划分方案。
2. 选择合适的软件在实现VLAN的过程中，选择合适的软件是至关重要的。
市面上有许多VLAN管理软件，如Cisco Packet Tracer、GNS3等。
根据自己的实际需求和技术水平，选择一个易于使用和功能强大的软件。
3. 配置交换机VLAN的实现离不开交换机的配合。
在配置交换机时，需要设置VLAN ID、端口、端口模式等参数。
首先，创建VLAN并为每个VLAN分配唯一的VLAN ID。
然后，根据需求将不同端口划分到不同的VLAN中。
最后，根据端口模式设置端口的行为，如访问模式或特许模式。
4. 配置VLAN接口VLAN接口是VLAN与网络之间的桥梁。
通过配置VLAN接口，可以实现VLAN之间的互通。
根据实际需求，配置VLAN接口的IP地址、子网掩码、网关等参数。
同时，还可以设置VLAN接口的安全策略，如访问控制列表（ACL）和端口安全等。
5. 测试与验证在配置完成后，进行测试与验证是非常重要的。
通过连接不同VLAN的计算机，测试其是否可以相互通信。
同时，还可以利用网络监控工具来监测网络流量和带宽使用情况，以确定VLAN的配置是否符合预期。
6. 网络管理与维护一旦VLAN成功建立，还需要进行网络管理与维护工作。

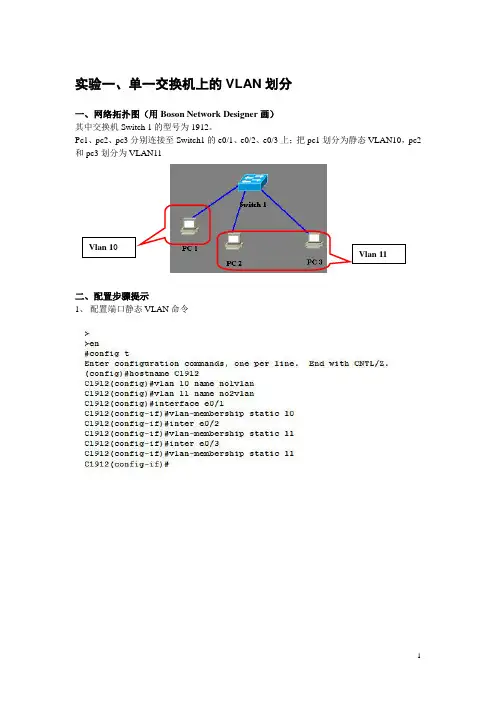

第4章实训3 虚拟局域网VLAN的配置
实验一、单一交换机上的VLAN 划分一、 网络拓扑图（用Boson Network Designer 画） 其中交换机Switch 1的型号为1912。
Pc1、pc2、pc3分别连接至Switch1的e0/1、e0/2、e0/3上；把pc1划分为静态VLAN10，pc2和pc3划分为VLAN11二、配置步骤提示1、 配置端口静态VLAN 命令2、计算机IP参数pc1上的配置:pc2上的配置:pc3上的配置:三、测试1、查看VLAN验证配置a. 查看VLAN 10：可见1号端口属于VLAN 10。
b. 查看VLAN11:可见2号和3号端口属于VLAN 11c. 查看交换机上全部VLAN：还可用show vlan-membership查看：均可见到端口1和端口2、3分别属于VLAN 10 和VLAN 11。
2、用ping命令，在计算机上互Ping。
可以发现：pc3与pc2在同一VLAN中，所以能够ping通；pc3与pc1在不同的VLAN中，所以不能ping通。
例如在pc3上ping计算机pc2和pc1的IP地址，如图所示：实验二、跨交换机上的VLAN 划分一、 网络拓扑图（用Boson Network Designer 画）注意：下图中的彩色方框线不用画出；交换机型号均为2950。
把交换机的两个12号端口配置VLAN trunk ，划分为VLAN1，把交换机C2950A 的10号端口和C2950B 的9号端口划分为VLAN2， 把交换机C2950A 的11号端口和C2950B 的10号端口划分为VLAN3。
二、 配置步骤提示（在Boson NetSim 中配置）VLAN2 port10 port9 port12 vlan trunk port12 VLAN1 port11 port10 VLAN31、 配置C2950A ： >en#conf t(config)#hostname C2950A (config)#exit #vlan database (vlan)#vtp server(vlan)#vtp domain Stone(config)#interface f0/12(config-if)#switchport mode Trunk(vlan)#vlan 2 name VLAN2 (vlan)#vlan 3 name VLAN3 (config)#int f0/10(config-if)#switchport mode access(config-if)#switchport(config)#int f0/11(config-if)#switchport mode access(config-if)#switchport2、 配置C2950B ：>en#conf t(config)#hostname C2950B (config)#exit #vlan database (vlan)#vtp client(vlan)#vtp domain Stone(config)#interface f0/12(config-if)#switchport mode Trunk(config)#int f0/9(config-if)#switchport mode access(config-if)#switchport(config)#int f0/10(config-if)#switchport mode access(config-if)#switchport3、 PC 参数配置：PC1~PC4地址为：172.16.1.2~172.16.1.5 掩码均为255.255.255.0 网关172.16.1.14、测试：1）查看C2950A和C2950B上的VLAN配置。
如何搭建虚拟局域网(VLAN)
如何搭建虚拟局域网（VLAN）虚拟局域网（Virtual Local Area Network，简称VLAN）是一种通过网络交换机将物理上分割的网络划分为多个逻辑上独立的局域网的技术。
VLAN可以提供更灵活的网络管理和安全性控制，并且可以在同一台交换机上支持多个独立的网络。
本文将介绍如何搭建虚拟局域网。
一、网络规划与设计在开始搭建虚拟局域网之前，首先需要进行网络规划与设计。
以下是一些重要的方面需要考虑：1. 定义VLAN数目：根据网络的需求，确定需要划分的VLAN数目。
每个VLAN代表一个逻辑上独立的局域网。
2. 确定VLAN间通信需求：确定哪些VLAN需要互相通信，哪些VLAN需要相互隔离。
这将决定 VLAN 之间数据的转发方式。
3. IP地址规划：为每个VLAN分配IP地址范围，并选择适当的子网掩码。
二、交换机配置在搭建虚拟局域网时，网络交换机是必不可少的设备。
以下是在交换机上配置VLAN的一般步骤：1. 创建VLAN：进入交换机的管理界面，创建所需的 VLAN。
每个VLAN都有一个唯一的VLAN号。
2. 端口划分：将交换机的端口划分到对应的VLAN。
根据需求决定哪个端口属于哪个VLAN。
3. 交换机端口模式：根据需求配置端口模式。
交换机的端口模式有Access、Trunk、General 等几种，不同的模式支持不同的VLAN传输方式。
4. VLAN间通信：配置交换机的路由功能，使得不同VLAN之间可以相互通信。
可以通过添加静态路由或者启用动态路由协议来实现。
三、VLAN的管理和安全性控制1. VLAN端口安全性：通过配置交换机上的端口安全性功能，可以限制VLAN上的主机数量。
2. 访问控制列表（ACL）：使用ACL可以限制特定VLAN中的主机访问特定的资源。
可以通过配置进出方向的ACL来实现更精细的访问控制。
3. VLAN间访问控制：通过配置交换机的网络安全功能，可以限制不同VLAN之间的通信。
如何设置电脑的虚拟专用网络(VLAN)
如何设置电脑的虚拟专用网络（VLAN）虚拟专用网络（VLAN）是一种将局域网（LAN）分割为多个逻辑上独立的子网络的技术。
通过使用VLAN，可以将不同的设备和用户划分到不同的VLAN中，有效提高网络管理能力和安全性。
本文将介绍如何设置电脑的VLAN，以及常见的VLAN配置方法。
一、什么是VLAN虚拟专用网络（VLAN）是一种逻辑上划分网络的技术。
通过在交换机的配置中，将不同的端口划分到不同的VLAN中，实现对不同设备和用户的隔离。
VLAN可以根据不同的需求和拓扑结构进行划分，提供更加灵活的网络管理和安全控制。
二、VLAN的配置方法1. 基于端口的VLAN划分基于端口的VLAN划分是最简单和常见的VLAN配置方法。
在交换机上，可以为不同的端口指定所属的VLAN。
例如，将1号端口划分到VLAN 10，将2号端口划分到VLAN 20。
通过这种方式，可以实现不同端口之间的隔离。
2. 基于MAC地址的VLAN划分基于MAC地址的VLAN划分是一种更加灵活的VLAN配置方法。
在交换机上，可以配置MAC地址与VLAN之间的映射关系。
当设备连接到交换机时，交换机会根据设备的MAC地址将其划分到相应的VLAN中。
这种方法适用于需要根据设备识别进行划分的场景。
3. 基于IP地址的VLAN划分基于IP地址的VLAN划分是一种将IP地址与VLAN之间进行绑定的方法。
在交换机上，可以配置IP地址与VLAN之间的映射关系。
当设备使用指定的IP地址连接到交换机时，交换机会根据IP地址将其划分到相应的VLAN中。
这种方法适用于需要根据IP地址进行划分的场景。
三、设置电脑的VLAN在设置电脑的VLAN之前，需要确保已经有一个支持VLAN的交换机，并且已经进行了相应的VLAN配置。
下面介绍两种常见的设置电脑VLAN的方法。
1. 通过网络适配器设置VLAN许多现代电脑的网络适配器都支持VLAN功能。
可以在操作系统的网络设置中，找到适配器相应的配置项，将其设置为指定的VLAN ID。
如何设置网络虚拟局域网(VLAN)：网络配置进阶(三)
如何设置网络虚拟局域网（VLAN）：网络配置进阶在当今数字化时代，网络已成为人们生活和工作中不可或缺的一部分。
无论是在家中还是在办公室，我们都需要一个可靠、高效的网络连接。
而虚拟局域网（VLAN）的出现，使得网络配置更加灵活和可扩展。
本文将介绍如何设置网络虚拟局域网，以提升网络配置的进阶水平。
一、VLAN简介虚拟局域网（VLAN）是一种逻辑上的网络划分技术，它允许将一个物理网络划分为多个逻辑上独立的局域网。
通过将相关设备划分到不同的VLAN中，网络管理员可以更好地管理和控制网络流量，提高网络的性能和安全性。
二、VLAN的实现方式实现VLAN的方式有两种，一是通过端口划分方式（Port-Based VLAN），二是通过协议标记方式（Tag-Based VLAN）。
1. 端口划分方式端口划分方式是最简单也是最常用的VLAN实现方式。
每个交换机端口都被指定为特定的VLAN成员。
例如，端口1和2属于VLAN1，端口3和4属于VLAN2，以此类推。
这样，只有同一VLAN中的设备才能相互通信，提高网络的安全性和隔离性。
2. 协议标记方式协议标记方式是将VLAN ID添加到数据包的头部，以实现不同VLAN之间的通信。
这种方式需要在交换机上配置特定的协议标记方式，如协议。
通过标记数据包中的VLAN ID，交换机可以将数据包正确地路由到相应的VLAN中，实现虚拟隔离和跨VLAN通信。
三、设置VLAN的步骤设置VLAN需要进行以下步骤：1. 设计VLAN拓扑在设置VLAN之前，需要绘制一个VLAN拓扑图，确定每个设备所属的VLAN以及它们之间的连接关系。
这将有助于合理规划网络结构，并确保网络顺利运行。
2. 配置交换机端口使用交换机的命令行接口或图形用户界面，将每个端口划分到相应的VLAN中。
确保同一VLAN的设备连接到同一个VLAN端口，实现隔离和安全性。
3. 配置VLAN间的互联如果需要不同VLAN之间的通信，需要配置交换机之间的互联口。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
使用虚拟局域网VLAN技术教程
LAN (Virtual Local Area Network)的中文名为“虚拟局域网”，是相对物理局域网而言的，使用该技术可以将现有的由交换机互连的局域网划分成几个逻辑的虚拟局域网，虚拟局域网之间相互隔离，属于不同的广播域。
下面是 ___收集的使用虚拟局域网VLAN技术教程，希望对大家有帮助~~
方法/步骤
1、VLAN技术的配置
配置VLAN的方法有很多，win7系统下载可以通过指定交换机接口、客户机MAC地址或IP地址等多种方法划分VLAN，其中用得最多的是划分交换机物理接口。
如图1所示，将交换机F0/2接口分配给VLAN2。
VLAN的操作内容主要有创建、命名、接口指派等，具体命令配置如下。
(1)创建 VLAN。
Switch-A#VLAN database //进入 VLAN 配置数据库
% Warning: It is remended to configure VLAN from config mode, as VLAN database mode is being deprecated. Please consult user documentation for configuring VTP/VLAN in config mode.
Sw.tch-A(VLAN)#VLAN 2 //创建 VLAN2
VLAN 2 added:
Name: VLAN0002 //畎认 VLAN2 名称
(2)为VLAN命名。
Switch-A(VLAN)#VLAN 2 name office 〃为 VLAN2 命名为“office”
(3)接口指派。
2、VLAN中继
在没有配置VLAN之前，由交换机互连的网络默认同属于VLAN1。
VLAN1也是默认的本征 VLAN本征VLAN是指交换机允许默认传输信息的VLAN。
如图2所示，两台交换机互连，所有客户端默认都属于VLAN1。
对于不是本征VLAN的其他VLAN默认是不允许在交换机之间传输信息的。
如图3所示，拓扑配置VLAN, PC2和PC4同厲于VLAN2,需要通过交换机之间的链路进行通信，但是默认链路不允许除本征VLAN以外的其他VLAN通过，那么横跨两个交换机同属于VLAN2的客户机就无法互通信息。
为了解决链路通过多条VLAN的问题，交换机的端口被定义为几种模式，分别是aess (访问模式)、trunk (中继模式)、dynamic (自协商模式)。
(1)aess (访问模式)：连接客户端的接口一般为aess模式。
(2) trunk (中继模式)：当链路需要通过多个VLAN时，该链路必须为trunk链路。
(3) dynamic (自协商模式)：自动协商，当一端为trunk时，另一端自动为trunk。
将端口配置为trunk模式的操作命令如下。
Switch-1 (config)#interface fO/O
Switch-1 (config-if)#switchport mode trunk //开启 trunk 模式
Switch-1 (config-if)#switchport trunk native VLAN [VLANID) 〃配置本征 VLAN,默认为 VL.AN1 Switch-1 (config-if)#switchport trunk allowed VLAN
[WORD/add/all/except/none/remove]
_ 〃指定trunk链路允许通过的VL.AN.默认允许通过所有VLAM,【WORD】指定VLAN名，【add】添加VLAN, 【all】允许所有VLAN,【except】除此之外的所有VLAN, [none]禁止所有VLAN通过.【remove】移除某 VL.AN
3、VTP
在大型的局域网中，涉及的VLAN数量可能会很多，日常的管理维护工作相对也比较繁重，单靠人工操作难免会影响工作效率。
为此
Cisco提出了 VTP (VLAN中继协议)，利用该协议可以实现快速的地址配置。
VTP的工作原理是，将少数设备定义为服务器，系统下载其他设备定义为客户端，在服务器上配置所有VLAN,并自动向所有信息匹配的客户端分发VLAN配置倍息。
对VLAN进行配置调整时只需要在服务器设备进行操作即可。
VTP配置时可以将设备定义为3种工作模式，分别是服务器模式、客户端模式、透明模式。
(1)服务器模式：可以添加、删除、修改VLAN信息，并且可以向其他服务器模式的设备学习VLAN配置信息。
(2)客户端模式：只能向服务器模式的设备学习VLAN配置信息。
(3)透明模式：可以添加、删除、修改VLAN信息，但是不学习服务器设备的VLAN配置信息。
可以转发服务器设备的VLAN配置信息。
