不同等级数据中心规范对标表格
数据中心等级
针对数据中心建设标准定义了四个级别：T1数据中心：基本型T1数据中心可以接受数据业务的计划性和非计划性中断。
要求提供计算机配电和冷却系统，但不一定要求高架地板、UPS或者发电机组。
如果没有UPS或发电机系统，那么这将是一个单回路系统并将产生多处单点故障。
在年度检修和维护时，这类系统将完全宕机，遇紧急状态时宕机的频率会更高，同时操作故障或设备自身故障也会导致系统中断。
T2数据中心：组件冗余T2数据中心的设备具有组件冗余功能，以减少计划性和非计划性的系统中断。
这类数据中心要求提供高架地板，UPS和发电机组，同时设备容量设计应满足N+1备用要求，单路由配送。
当重要的电力设备或其他组件需要维护时，可以通过设备切换来实现系统不中断或短时中断。
T3数据中心：在线维护（全冗余系统）T3级别的数据中心允许支撑系统设备任何计划性的动作而不会导致机房设备的任何服务中断。
计划性的动作包括规划好的定期的维护、保养、元器件更换、设备扩容或减容、系统或设备测试等等。
大型数据中心会安装冷冻水系统，要求双路或环路供水。
当其他路由执行维护或测试动作时，必须保证工作路由具有足够的容量和能力支撑系统的正常运行。
非计划性动作诸如操作错误，设备自身故障等导致数据中心中断是可以接受的。
当业主有商业需求或有充足的预算追加，T3机房应可以方便升级为T4机房。
T4数据中心：容错系统T4级别的数据中心要求支撑系统有足够的容量和能力规避任何计划性动作导致的重要负荷停机风险。
同时容错功能要求支撑系统有能力避免至少1次非计划性的故障或事件导致的重要负荷停机风险，这要求至少两个实时有效地配送路由，N+N是典型的系统架构。
对于电气系统，两个独立的（N+1）UPS是一定要设置的。
但根据消防电气规范的规定，火灾时允许消防电力系统强切。
T4机房要求所有的机房设备双路容错供电。
同时应注意T4机房支撑设备必须与机房IT设备的特性相匹配。
建筑定级建筑T1级别对于可能引起数据中心瘫痪的人为地或自然灾害不做任何建筑防护措施；设备区地面活荷载不小于7.2kPa，同时楼面另需满足1.2kPa的吊挂活荷载。
数据中心行业规范及标准目录表
2001/12/1 现行
电气 GB/T 25295-2010
数据中心行业规范及标准目录表——施工及
序号 专业 规范/标准编号
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 总体 总体 总体 装修 电气 电气 电气 电气 电气 电气 电气 电气 电气 电气 电气 电气 暖通 暖通 暖通 暖通 暖通 暖通 暖通 暖通 暖通 暖通 暖通 消防 消防 消防 消防 消防 消防 消防 弱电 弱电 弱电 弱电 GB 50462-2015 JGJ 59-2011 GB 50300-2013 GB 50210-2001 GB 50147-2010 GB 50149-2010 GB 50169-2016 GB 50171-2012 GB 50172-2012 GB 50255-2014 GB 50303-2015 GB 50325-2010 GB 50411-2007 GB 50601-2010 GB 50617-2010 GB/T 3091-2015 GB 50126-2008 GB 50141-2008 GB 50235-2010 GB 50242-2002 GB 50243-2016 GB 50268-2008 GB 50274-2010 GB 50303-2015 GB 50726-2011 GB 50727-2011 GB 50016-2014 GB 50166-2007 GB 50261-2017 GB 50263-2007 GB 50354-2005 GB 50444-2008 GA836-2016 GB 50312-2016 GB 50339-2013 GB 50606-2010 GA 308-2001
数据中心等级、规模划分
背景：计算机应用还没有普及，因此按 照那个时代计算机主要的应用领域的重 要场所划分。
的谐波电流允许值。
1、与国家、社会的责任和稳定、经济损失相融合 2、符合不同行业、不同单位个体对数据中心提供服务重要
性的划分
C级 不属于A级或B级的数据中心应为C级
1 设备或线路维护时，应保证电子信息设备正常运行；
注： 对A级 数据中 心的具 体要求
2 市电直接供电的电源质量应满足电子信息设备正常运行 的要求；
3 市电接入处的功率因数应符合当地供电部门的要求； 4 柴油发电机系统应能够承受容性负载的影响； 5 向公用电网注入的谐波电流分量（方均根值）不应超过 现行国家标准《电能质量 公用电网谐波》GB/T14549规定
一、数据中心等级划分解读
GB50174-2008《电子信息系统机房设计规范》
GB50174-2017对数据中心等级的划分
A级
1 电子信息系统运行中断将造成重大的经济损失 2 电子信息系统运行中断将造成公共场所秩序严重混乱
B级
1 电子信息系统运行中断将造成较大的经济损失 2 电子信息系统运行中断将造成公共场所秩序混乱
数据中心等级
针对数据中心建设标准定义了四个级别：T1数据中心：基本型T1数据中心可以接受数据业务的计划性和非计划性中断。
要求提供计算机配电和冷却系统，但不一定要求高架地板、UPS或者发电机组。
如果没有UPS或发电机系统，那么这将是一个单回路系统并将产生多处单点故障。
在年度检修和维护时，这类系统将完全宕机，遇紧急状态时宕机的频率会更高，同时操作故障或设备自身故障也会导致系统中断。
T2数据中心：组件冗余T2数据中心的设备具有组件冗余功能，以减少计划性和非计划性的系统中断。
这类数据中心要求提供高架地板，UPS和发电机组，同时设备容量设计应满足N+1备用要求，单路由配送。
当重要的电力设备或其他组件需要维护时，可以通过设备切换来实现系统不中断或短时中断。
T3数据中心：在线维护（全冗余系统）T3级别的数据中心允许支撑系统设备任何计划性的动作而不会导致机房设备的任何服务中断。
计划性的动作包括规划好的定期的维护、保养、元器件更换、设备扩容或减容、系统或设备测试等等。
大型数据中心会安装冷冻水系统，要求双路或环路供水。
当其他路由执行维护或测试动作时，必须保证工作路由具有足够的容量和能力支撑系统的正常运行。
非计划性动作诸如操作错误，设备自身故障等导致数据中心中断是可以接受的。
当业主有商业需求或有充足的预算追加，T3机房应可以方便升级为T4机房。
T4数据中心：容错系统T4级别的数据中心要求支撑系统有足够的容量和能力规避任何计划性动作导致的重要负荷停机风险。
同时容错功能要求支撑系统有能力避免至少1次非计划性的故障或事件导致的重要负荷停机风险，这要求至少两个实时有效地配送路由，N+N是典型的系统架构。
对于电气系统，两个独立的（N+1）UPS是一定要设置的。
但根据消防电气规范的规定，火灾时允许消防电力系统强切。
T4机房要求所有的机房设备双路容错供电。
同时应注意T4机房支撑设备必须与机房IT设备的特性相匹配。
建筑定级建筑T1级别对于可能引起数据中心瘫痪的人为地或自然灾害不做任何建筑防护措施；设备区地面活荷载不小于7.2kPa，同时楼面另需满足1.2kPa 的吊挂活荷载。

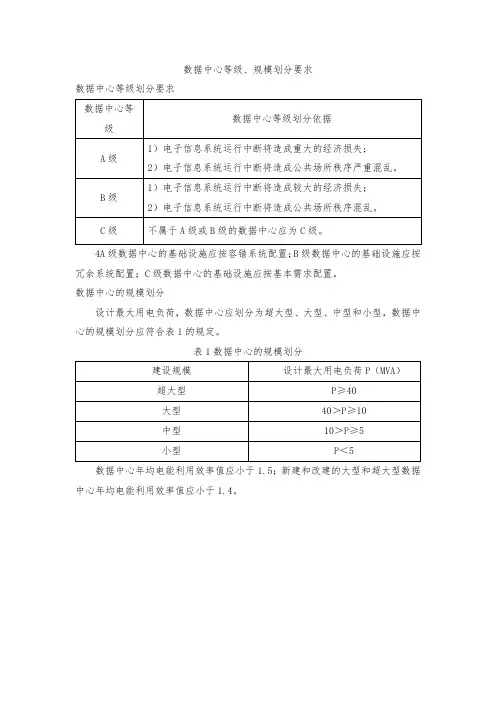

数据中心等级、规模划分要求
数据中心等级、规模划分要求
数据中心等级划分要求
4A级数据中心的基础设施应按容错系统配置；B级数据中心的基础设施应按冗余系统配置；C级数据中心的基础设施应按基本需求配置。
数据中心的规模划分
设计最大用电负荷，数据中心应划分为超大型、大型、中型和小型，数据中心的规模划分应符合表1的规定。
表1数据中心的规模划分
数据中心年均电能利用效率值应小于1.5；新建和改建的大型和超大型数据中心年均电能利用效率值应小于1.4。
Tier4级别数据中心概念
146
上表给数据中心的电气参数，冗余，地板承载，电源，冷却装备，甚至造价等等都制定了标准。不过作为用户，最关心的还是最后两行指标，即无故障时间。 我们可以看到Tier 1和Tier 2，Tier 3和Tier 4都比较接近。而Tier 2和Tier 3之间的差距就非常大了。最低级的Tier 1平均每年有总和超过一天的故障时间，而最高级的Tier 4只能允许平均每年24分钟故障时间。
JavaEE中各Tier技术：
(1)Client Tier：webbrowser;J2SE AWT orSmngApplicallonor Applet
(2)Presentation Tier：WebContainer;JSP;Sernet
(3)Business Tier：EJB Container; EJB; JavaBeans;POLO
Tier4
Tier4是指国际公认的数据中心标准ANSI-TIA-942-2005里的最高等级。数据中心分为Tier 1 — Tier 4四个等级，Tier 4最高。
数据中心等级表
上边图片是各等级标准的列表；下面表格是ANSI/TIA-942-2005 数据中心用远程通信基础设施标准.
标准号
I/TIA-942-2005
中文名称
数据中心用远程通信基础设施标准
英文名称
Telecommunications Infrastructure Standard for Data Centers
发布日期
2005-01-01
工作组
ANSI
采标情况
采用EIA/TIA-942-2005,IDT
中国标准分类
M30
国际标准分类
33.050.01
数据中心规范
14
技术夹层的墙壁和顶棚表面应平整、光滑。当采用轻质构造顶棚 做技术夹层时，宜设臵检修通道或检修口。 A级和B级电子信息系统机房的主机房不宜设臵外窗。 当主机房设有外窗时，应采用双层固定窗，并应有良好的气密性 。 不间断电源系统的电池室设有外窗时，应避免阳光直射。 当主机房内设有用水设备时，应采取防止水漫溢和渗漏措施。 门窗、墙壁、地(楼)面的构造和施工缝隙，均应采取密闭措施。
13
室内装修
室内装修设计选用材料的燃烧性能除应符合本规范的规定外，尚 应符合现行国家标准《建筑内部装修设计防火规范》GB 50222的 有关规定。 主机房室内装修，应选用气密性好、不起尘、易清洁、符合环保 要求、在温度和湿度变化作用下变形小、具有表面静电耗散性能 的材料，不得使用强吸湿性材料及未经表面改性处理的高分子绝 缘材料作为面层。 主机房内墙壁和顶棚的装修应满足使用功能要求，表面应平整、 光滑、不起尘、避免眩光，并应减少凹凸面。 主机房地面设计应满足使用功能要求，当铺设防静电活动地板时 ，活动地板的高度应根据电缆布线和空调送风要求确定，并应符 合下列规定： 1、活动地板下的空间只作为电缆布线使用时，地板高度不宜小 于250mm；活动地板下的地面和四壁装饰，可采用水泥砂浆抹灰 ；地面材料应平整、耐磨； 2、活动地板下的空间既作为电缆布线，又作为空调静压箱时，地 板高度不宜小于400mm；活动地板下的地面和四壁装饰应采用不 起尘、不易积灰、易于清洁的材料；楼板或地面应采取保温、防 潮措施，地面垫层宜配筋，维护结构宜采取防结露措施。
17
建筑智能化要求
1. 信息通信设施系统 信息通信设施系统包括通信接入系统、综合布线系统、语音 通信系统、公共广播系统、信息网络系统、会议系统及信息导 引和发布系统。其中通信接入系统和综合布线系统是整个通信 设施的核心。从安全、可靠出发，数据中心通信接入系统要求 至少设臵两个独立的通信接入机房;考虑到不同的客户需求和通 信冗余，应安排多家通信运营商线路进入;进入通信接入机房的 电信管网和冗余线路，应当考虑来自不同方向的路由。 综合布线应根据建筑平面规划和各系统要求进行系统规划设 计，并考虑在合理范围内采取屏蔽和隔离措施，以避免动力线 路对数据和控制信号的干扰，确保系统的使用功能得到满足。 数据中心机房区域和其他区域的综合布线系统设计应保持相对 独立，同时要保证互连的方便性。 2. 公共安全系统 数据中心的公共安全系统包括火灾自动报警系统和应急联动 系统及安全技术防范系统。安全技术防范系统又可细分为安全 防范综合管理系统、入侵报警系统、视频安防监控系统、出入 口控制系统、电子巡查管理系统、访客对讲系统和停车场管理 系统等。
设施标准-数据中心基础设施等级介绍
《数据中心通信设施标准》数据中心基础设施等级介绍一级数据中心：基本需求一级数据中心易受到一些有意识或无意识行为的影响而中断。
它有计算机配电和冷却系统，但可能没有活地板、UPS或发电机。
如果没有UPS 或发电机，那只能满足基本需求，没有冗余，且存在许多单点故障。
在进行维护时，系统停止运行。
紧急情况时可能发生中断。
操作失误或设备故障将引起数据中心运行中断。
系统构成：N二级数据中心：冗余结构有冗余结构的二级数据中心与一级数据中心相比不易受有意识或无意识行为的影响而发生中断。
二级数据中心有活地板、UPS或发电机，但各系统仅仅是（N+1）冗余配置，管线为单一回路。
重要线路或超出冗余部分的设备故障或维护时系统仍需中断。
系统构成：N+1三级数据中心：同时维持三级数据中心允许任何有计划行为，而且不会以任何方式影响计算机的运行。
有计划的行为包括维护、更换、增加、切除和测试设备、元件或系统。
例如对于大型数据中心使用的冷却水系统，应采用两套独立的系统。
当对一条线路进行维护或测试时，另一条线路需要有足够的容量满足负荷需要。
误操作或设备故障仍有可能引起系统中断。
当商务证明增加保护功能是值得的时候，三级可升级到四级。
系统构成：N+2四级数据中心：容错结构四级数据中心允许对重要负荷进行任何有计划（不会中断系统）的操作。
容错功能至少能够顶住一次最严重的意外事故。
供配电方面要求有两套独立的UPS系统，每套为N+1冗余。
根据消防和电气安全规范的要求，需要有一个很明显的切断装置。
四级数据中心需要所有的计算机硬件有双路电源。
系统构成：2（N+1）一级数据中心供电系统 UPS+Gen Set（1ATS）图示：二级数据中心 Redundant UPS + Gen Sets图示：三级数据中心 System+ System-（2N）UPS+Gen Sets图示：四级数据中心 System+ System-2（N+1）UPS+Gen Sets图示：。
