HP1003碗式中速磨煤机检修教程
磨煤机检修流程及相关注意事项PPT课件
1.2 检修场地、检修工具和更换备件
1.2.1必须有专门的检修场地和齐全的检修工具；包括一般通用工具和 制造厂提供的专用工具。 1.2.2为保证检修时部件及时更换，缩短停机时间，事先应准备好备件。 尤其是以下备件： a.机壳导向块、导向板及调整垫 b.组装好的磨辊3套 c.组装好的磨环（包括衬板）1套 d.涉及到拆卸的所有螺栓、螺钉、螺母、防松垫圈 e.各处耐火纤维密封绳、密封垫圈 f.配套设备所需备件见各使用说明中介绍，其它非易损件，根据情况 配备，以备意外事故时更换
安装时按与拆卸相反的步骤进行ቤተ መጻሕፍቲ ባይዱ
3 磨辊的拆卸与安装
3.1 将磨辊的垂直密封风管道拆下来
3.2 装上磨辊起吊工具
3.3 稍稍吊住磨辊，拆下磨辊保持架
3.4 吊出磨辊并放在适当位置，用同样的程序拆出其余磨辊
4 磨辊的维修 4.1 磨辊的解体与组装应在清洁的环境中进行；应将刚从磨煤机内拆卸下来 的磨辊冷却至内 外温度相同，再进行解体。由于磨辊内部热量散失较慢，冷却过程至少需要 24小时或更长的 时间，为避免损坏滚动轴承，不得用压缩空气对辊套进行强制冷却。 4.2 磨辊检修之前应将润滑油排放干净。把磨辊运行到检修场地，将磨辊用 吊车吊起，将磨 辊辊芯的三个螺塞之一转至最低点，拆下螺塞将油排放到适当的容器中，取 出一份油样保存好， 以备随后的分析用。 4.3 磨辊的拆卸（参见《 型中速辊式磨煤机技术图纸资料》中有关图 纸） 4.3.1准备好拆卸工具 4.3.2拆卸辊架防磨板 4.3.3拆卸辊套
6.1旧油的排放
旧油排放是通过固定在朝向磨煤机中心侧的磨辊辊芯上的三个螺塞中的一个
进行的。排放旧油时，应将圆柱滚子轴承及双列调心滚子轴承内的旧油同 时排出。请务必不要拆卸封闭的轴承端盖来排放磨辊辊芯中的润滑油，在 排油前，应用盘车装置将一个排油螺塞调至最低点。排出的旧油应盛放于 适当的容器中。旧油排净后，重新拧紧螺塞并用锁紧圈锁住防止松动。
磨煤机大检修作业指导书
磨煤机大检修作业指导书一、检修前准备工作1.明确检修目标和任务：明确本次检修的目标和任务，包括磨煤机设备的故障情况、检修内容、工作量等。
2.制定工作计划：根据检修目标和任务，合理制定检修的工作计划，明确各项工作的时间安排和人员分配。
3.准备必需工具、设备和材料：根据检修计划，准备好所需的工具、设备和材料，确保工作顺利进行。
4.进行安全培训和交底：对参与检修的人员进行安全培训和交底工作，确保工作中的人身安全和设备安全。
5.检查环境和设施：检查磨煤机的工作环境和设施，确保符合安全、卫生和环保要求。
二、检修过程及步骤1.停机和隔离：先将磨煤机停机，并断开电源。
然后对设备进行隔离，使用锁具和标示，防止误操作。
2.拆卸部件：按照工作计划，拆卸磨煤机的各个部件，包括传动系统、磨盘、筛网等，注意记录拆卸的顺序和位置。
3.清洗和检查：对各个部件进行清洗和检查，包括清除积存的灰尘和杂物，并仔细检查是否存在磨损、裂纹等故障。
4.更换及修复部件：根据检查结果，更换或修复需要的部件，确保设备的正常运行。
注意保持部件的清洁和润滑。
5.调试和试运行：在检修完成后，对磨煤机进行调试和试运行，确保设备的正常运行和性能符合要求。
三、注意事项1.遵守安全规定：在整个检修过程中，必须严格遵守安全规定，穿戴好相应的个人防护装备，并做好紧急事故处理的准备工作。
2.保持工作环境整洁：在检修作业过程中，要保持工作环境整洁，防止杂物和灰尘进入设备，影响设备的正常运行和使用寿命。
3.严格遵守操作规程：在拆卸和安装部件时，要按照操作规程和技术要求进行，确保操作正确，防止误操作导致事故发生。
4.记录和沟通：在检修过程中，要做好记录工作，包括拆卸和安装的部件、故障维修情况等，以便下次检修时参考。
同时，要做好与相关人员的沟通，提前解决可能存在的问题和风险。
5.注意设备保养和维护：在检修完成后，要做好磨煤机的保养和维护工作，定期清洁和润滑，延长设备的使用寿命。
中速辊式磨煤机解体检修工法
中速辊式磨煤机解体检修工法中速辊式磨煤机是火电厂燃煤系统中的关键设备之一，其主要作用是将煤炭粉碎成适合燃烧的粉末。
然而，由于长期运行以及煤质的变化，磨煤机会出现磨损、故障等问题，因此进行定期的解体检修变得尤为重要。
本文将详细介绍中速辊式磨煤机解体检修的工法。
首先，解体检修前必须对磨煤机进行必要的准备工作。
首先是停机检查，关闭引风、负压、输煤系统，并切断冷却水、润滑系统的供电。
同时，对磨煤机进行放空处理，确保内部没有任何煤粉残留，以免发生爆炸危险。
接下来，进行安全检查，包括检查接地线、灭火器、报警器等是否齐全有效，确保操作人员的人身安全。
接下来是解体工作的具体步骤。
首先是拆卸传动装置。
先切断电机的接线，然后拆卸电机及传动装置的支架，将其从磨煤机上移开。
接着是拆卸破碎器。
需要使用特殊工具将破碎器与碾磨辊分开，安全起见，必须确保破碎器完全断电并冷却后才能进行拆卸。
然后是拆卸碾磨辊。
通常需要使用起重设备升起碾磨辊，将其固定在特制的支架上，然后拆下其它部件。
在解体过程中，需要注意保护零部件的完整性，避免在操作过程中造成损坏。
同时，也需要注意个人安全，遵守操作规程，佩戴防护设备，确保操作安全。
解体完成后，就可以开始检修工作。
首先，对检修的部件进行清洗。
使用清洗液将磨煤机内部的各个部件彻底清洗干净，去除灰尘和油污。
然后进行检查。
对于磨损的零部件，应进行更换，特别是耐磨件，如碾磨辊、破碎器等。
对于其他零部件，如导轨、联轴器等，如有需要，也应及时进行更换。
在更换和修理时，要使用合适的工具和设备，避免因误操作造成二次损坏。
对于需要焊接的部件，如有需要，应先进行预处理，如打磨、清洗等，确保焊接质量。
对于润滑系统，也要进行检查和维修，确保润滑油的正常运行。
检修完成后，就可以进行装配工作。
按照逆序进行装配，先将拆卸的部件安装回去，然后检查和调整，确保每个部件的位置和工作状态都符合要求。
同时，还需要对传动装置进行调试，确定其工作正常。
HP1003碗式中速磨煤机检修教程vli
检修完毕或换新的减速机，是按照被拉出的相反顺序再 重新拉入到磨煤机下就位。如果换上的是新的减速机， 减速机与基础台板之间的定位销孔必须重新铰孔，然后 换上新的定位销。在销体上涂上二硫化钼后把定位销压 装进销孔内。
将新的空气节流环焊在叶轮风环上,装上叶轮可调罩。 注意!点焊时叶轮风环要单独接地,且螺栓要涂粘结剂。
12 磨碗和磨碗彀提升
从磨碗彀上拆卸磨碗裙罩装置、空气密封装置、间隙密封装置及其 护罩装置。把零件放在洁净安全的地方，检查磨碗衬板。
启动润滑装置,手盘电机转动磨碗,使磨碗延伸环上的三处内六角螺 栓分别对准三个磨门通孔的位置上。
6 磨辊套组装
清洗磨辊轴承座和新辊套的安装表面，在辊套上装上 拆卸吊具。加热新辊套并测量温度，加热温度不得大 于93℃。
吊起辊套，对准键和键槽，慢慢回吊车钩，使磨套就 位。确认辊套完全平座在轴承上，拆去吊具安装挡板, 拧紧螺栓。待磨辊套和轴承自然冷却后，再次紧固螺 栓至43Kgf.m。
注意：仔细检查键侧和键顶间隙，符合规定尺寸。并 在键槽里涂上润滑油。
将磨碗延伸环装到磨碗上，用M30×160的内六角螺栓均匀 紧固。在衬板大端部的间隙中，选择合适的垫片，嵌填于 每块衬板的中心线上，将端部垫片折弯到延伸环上点焊。
要求：衬板局部间隙不得大于1.5mm.整组间隙不大于3mm, 带键衬板“1”分布均匀，相隔不大于120°。 延伸环高低 差不大于2mm；与衬板大端间隙应在0.1～0.4mm之间。
彻底清理磨辊上的煤粉及 杂物。
起吊孔
压缩空气 管，吊门 盖前拆除
连接门盖和 分离器体的 六角螺栓
3.磨辊装置拆卸
在分离器上安装磨辊翻出支架和 安全支架。（内部有吊架）
顺时针旋进磨辊限位螺栓，使磨 辊与磨碗脱离，转动碾磨套使四 个螺孔处于上方位置。同时拆除 原有螺丝，装上吊具耳。

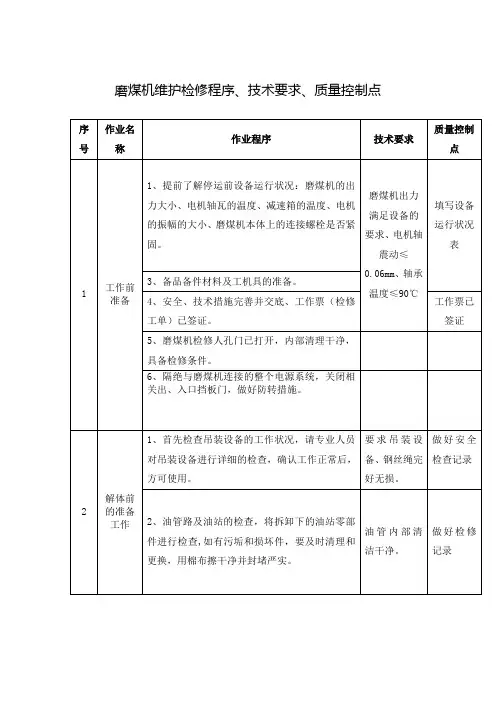

磨煤机维护检修程序、技术要求、质量控制点
a、用间隔管和固定螺栓将板（件9521）固定在轴套上。在工作区域装置轴承轴套，用3根有眼螺栓旋入轴承轴套用于吊装
b、给轴套均匀加热直至200°F左右，孔膨胀最小约为0.015〃
c、插入吊装设备，使通过CRB滚柱组中心并将吊耳置于滚柱组之下，将防护垫或卡纸板置于滚柱与吊耳之间，确保降低时不损坏滚柱和轴承，拆去吊装设备。
10、在使磨棍组件升高或降低到磨煤机的托板之前，将螺栓推入轮毂法兰，拆下枢轴偏心毂，取下销及2720，断开磨辊枢轴托架与铰链臂的连接。用吊车和链索拆下磨煤机的磨辊组件。
11、起吊缆绳每端应配有套管和用4只卡箍固定。每对卡箍之间的距离是171mm。将卡箍的U形螺栓部分安装在缆绳的死端或断端，而鞍形部分装在缆绳的活端或长端。第二个卡箍尽可能靠近套管给附加的卡箍在这两个卡箍之间留相等间隔，上紧螺母力矩为305N/m。
8、过磨盘中心的孔，将10到20 吨千斤顶放在减速机驱动板上。利用磨盘底部的4个112英寸锥度孔，安装支撑重物的强大底座。
9、启动四个主吊升千斤顶接触磨盘时，采用中央千斤顶将驱动板脱离磨盘。10、继续操作提升千斤顶，直到磨盘升高到正好接触磨盘底部（大约2 1/2英寸）图1—10表示千斤顶布置图。
10、将原木或其它合适的垫快放在基座段壳体内，支撑内部零件重量。
5、软管连接到油缸上，调节油缸阀，使充分打开。操作手泵使杆充分伸出，然后缩回大约13mm。将泵4通阀转到锁定位置。
6、在操作中磨棍不得旋转超过顶部死点中心（大约30°）用钢丝绳给钢丝绳加力，
使磨棍转出在第一步位置大约66°用钢丝绳使之转出，在第2步位置大约39°，用安全链将磨棍固定在这两步之间。用手泵将3029定位在入或出的位置，直到枢轴销滑入3029和3010为止。根据需要，水平调节吊孔支架和垂直调节耳轴支架。拧紧所有螺栓，在缆绳座支架和磨棍组件之间连接安全链，留有链的自由长度。这样，当磨棍组件移向和超出顶部死点中心时，链内最大间隙51mm。调节油缸上的杆入阀和将手泵上的4通选择阀放在杆入位置。用手泵移动磨棍大约29°或过顶部死点中心，继续直到缆绳松弛为止。将4通选择阀置于锁定位置，关闭油缸阀。
磨煤机检修规程
HP863 碗式中速磨煤机检修规程
第一章碗式中速磨煤机概述
HP 碗式磨煤机是上海重型机器厂有限公司在引进美国CE公司技术的基础上，根据中国国情对HP 磨煤机做了大量的技术改进和二次创新，扩大了HP磨煤机的适用范围，使其更适合碾磨国内煤质的需要，性能更加可靠，检修更加方便，使用寿命进一步延长。
HP 碗式磨煤机外形图：
HP磨煤机组成部件如下：
1. 电动机驱动减速箱，减速箱直接与磨碗联接，减速箱由行星齿轮组成，具有适当的减速比，使磨碗达到要求的转速。
2. 侧机体内装有衬板，在磨碗四周形成进风口，并起支承分离器体作用，用于干燥输送煤粉的热空气通过进风口引入并沿磨碗周围向上。
3. 被减速箱带动的磨碗，原煤在磨碗上方被挤压、研磨成粉。
4. 叶轮装置安装在磨碗外圆上，它能使通过磨碗外经与分离器体之间环隙的热空气均匀分布，从而控制磨煤机碾磨区域的风粉混合物。
5. 三只单独的弹簧加载的磨辊装置悬挂在分离器体内，位于磨碗的上方，当原煤充满磨辊与磨碗之间隙时，磨辊能自由转动。
6. 分离器体、导向衬板、装有折向门装置和内锥体的分离器顶盖和分离器。
这些部件分离煤粉，并引导风粉向上，流经折向门装置将较粗的煤粉从气流中分离出来，并回落到磨碗进一步碾磨。
7. 出口文丘利和多出口装置，这些部件把煤粉和气流分成均匀的四（五或六）股。
8. 磨煤机排出阀装置装在多孔出口装置的顶部，排出阀装置由四（五或六）个气动闸阀组成，在磨煤机停用时把磨煤机和运行锅炉隔离开来，检修时也用它来隔离磨煤机。
第二章磨煤机检修工艺要求。
磨煤机检修规程
碗式中速磨煤机检修规程
第一章碗式中速磨煤机概述
HP碗式磨煤机是上海重型机器厂有限公司在引进美国CE公司技术的基础上，根据中国国情对HP磨煤机做了大量的技术改进和二次创新，扩大了HP磨煤机的适用范围，使其更适合碾磨国内煤质的需要，性能更加可靠，检修更加方便，使用寿命进一步延长。
HP 碗式磨煤机外形图：
Hp g煤机组成部件如下：
1. 电动机驱动减速箱，减速箱直接与磨碗联接，减速箱由行星齿轮组成，具有适当的减速比，使磨碗达到要求的转速。
2. 侧机体内装有衬板，在磨碗四周形成进风口，并起支承分离器体作用，用于干燥输送煤粉的热空气通过进风口引入并沿磨碗周围向上。
3. 被减速箱带动的磨碗，原煤在磨碗上方被挤压、研磨成粉。
4. 叶轮装置安装在磨碗外圆上，它能使通过磨碗外经与分离器体之间环隙的热空气均匀分布，从而控制磨煤机碾磨区域的风粉混合物。
5. 三只单独的弹簧加载的磨辊装置悬挂在分离器体内，位于磨碗的上方，当原煤充满
磨辊与磨碗之间隙时，磨辊能自由转动。
6. 分离器体、导向衬板、装有折向门装置和内锥体的分离器顶盖和分离器。
这些部件分离煤粉，并引导风粉向上，流经折向门装置将较粗的煤粉从气流中分离出来，并回落到磨碗进一步碾磨。
7. 出口文丘利和多出口装置，这些部件把煤粉和气流分成均匀的四（五或六）股。
8. 磨煤机排出阀装置装在多孔出口装置的顶部，排出阀装置由四（五或六）个气动闸阀组成，在磨煤机停用时把磨煤机和运行锅炉隔离开来，检修时也用它来隔离磨煤机。
第二章磨煤机检修工艺要求。
中速磨煤机的操作维护
中速磨煤机的操作维护中速磨煤机在运行一段时间后，就需要进行检修和维护，因为随着物料对其的磨损，磨煤机会出现或多或少的问题，若不检修，就会影响磨煤的效率，通常情况下可以从如下方面对中速磨煤机进行检修。
(1)中速磨煤机在运转中，必须经常观察其电流情况，使用电流与额定电流要相接近为宜，不允许超负荷运行。
(2)磨煤机运转要平稳，如果磨机在运转中有震动现象，要及时找出问题停车修理。
(3)检查喂料情况。
若发现入机物料含粉超标，应立即检查平筛，找出问题及时处理：检查流量变化调整流量均衡。
(4)入磨物料流量不易过大，应及时检查产煤比，保持正常产量。
调整轧距后要不断检查面煤粉情况，并根据技术规范判断调整后技术经济指标是否在最理想状态。
(5)皮磨系统轧距调整后，可用手掌取出磨下物料，凭经验分析成分多少，渣心含量比例如何，根据具体情况来判断调整中速磨煤机的轧距松紧。
(6)经常检查心磨系统取粉情况，从磨下物料中观察取粉多少，可用手指捻搓物料，及时判断物料粗细度。
各系统的物料研磨效果，应根据工艺技术规定的刮剥率、取粉率指标，进行不定期测定，不符合要求时．应及时调整轧距或在技术员指导下调整有关技术参数。
(7)当中速磨煤机磨下物发生堵塞时，应及时松开磨辊停止喂料，并迅速将磨膛内物料取出，疏通磨下吸料管，使物料缓慢均匀进入提料管。
(8)需要回机的物料，应用喂料机(器)回到相近的系统中。
检修后物料应集中在一起，然后在B磨中路回机，在正常生产巾均匀同入平筛内，但回机数量不宜过大，以免影响流量分配均衡，产生堵塞现象，影响正常生产和煤粉质量。
(9)在操作中，严格控制中速磨煤机的流量均匀度，认真控制好各遭磨煤机的剥刮率和取粉率，尽可能做到各设备之间的流量均匀，负荷稳定，充分发挥各作业机的作用，研磨与筛理应密切配合，做到开机和关机的时间差减少到最低限度，以免影响生产。
