AIS信息传输分析
第四章 AIS信息传输
船讯网提供的船舶信息
4．1 AIS 信息数据包格式
上升 沿
8bits
对准 序列
开始 帧校验 结束 数 据 标志 序列 标志
缓 冲
24bits 8bits 168bits 16bits 8bits 24bits
（1）对准序列
对准序列称为位同步码（或比特同步 码），其作用是把收发两端时钟对准， 使码位对齐，以给出每个码元的判决时 刻。对准序列是由0、1交替的数码组成 的一段信号，用NRZI（反向不归零）编 码，并以0作为对准序列的结束码。
在 AIS通信系统中，缓冲区内保护时间不仅 要考虑发射计时误差（同步抖动）、转发器 误差、GPS接收机之间的随机时差ΔT等，还 要考虑移动用户传播距离造成的时延。 若移动用户作用距离为 R ，光速为 C ，则电 波传播时延τ为 τ = R/C ….…………………(4.1) 距离时延保护时间Tr 满足 Tr 〉τ …………………………(4.2)
循环冗余校验CRC
（特的比特填充， 12比特距离延迟，2比特转发器延迟以及6比特 同步抖动。 l 比特填充：比特填充就是在输出比特流中有 超过5个连续的1，则要插入一个0。 l 距离延迟：为不同距离的电台发送的子帧提 供保护时间。 l 转发器延迟：为双工转发器提供转换时间。 l同步抖动
AIS电文种类
VDM：本船接收到的其他船舶的信息
!AIVDM,1,1,,B,177lfd003W`fSa4F8?4<q:@ B0l0p,0*02
VDO：本船向外播发的广播信息
!AIVDO,1,1,,,1000B<wP?w<tSF0l4Q@>4? wv0P00,0*05
这种情况的最大传播距离Rmax Rmax = 67.5（n mile） ………………（4.7）
在Rmax范围内，各AIS台站彼此不会因为航行信息 的传播时延而造成接收信息的交叠干扰，根据 Rmax可以确定岸台天线的高度限制和必要时人为 控制AIS设备的发射功率，使AIS实际传播距离小 于Rmax。
4．2 AIS 信息内容
• 静态信息包括：MMSI码、船名（呼号）、船 长及宽度、船舶类别及AIS 位置传感器的天线 在船舶所处位置等； • 动态信息包括：精确及完整的船舶位置、UTC 时间、对地航线、对地速度、船首向、航行状 态和转向速度； • 与航行相关信息包括：船舶吃水、危险货物、 目的地、计划航行路线； • 与安全相关的短信息包括：重要的航行警告或 重要的气象警告。
4.4.1提供保护的最大传播距离
在 AIS 系统，缓冲区共有 24 比特长，它包括 12比特距离延迟，为不同距离的电台发送子帧 提供保护时间。根据AIS信息传输速率为9 600 bit/s，则船载AIS系统保护时间Tr为： Tr = 12/9600 = 1.25 （ms） …………………(4.3) 由式（3.4）得允许的最大传播时延 τ max ≈ Tr =1.25 （ms） ………(4.4)
（3）数据
信息数据是真正所需传输的信息内容。 它分为两个部分：信息标志和信息内容。 信息标志是用来表示信息类型、信息数 量、优先级和路径的； 信息内容是通信双方所需求的数据，对 于船舶自动识别系统而言，主要是指航 行信息。
（4）帧校验序列
由于脉冲噪音、白噪声和衰落等原因的影响， 会使通信网络每次传送数据可能出现某种类型 的错误。误码检测是任何数据通信网络的一个 很重要的部分，误码检测技术是为了判断传送 的数据是否有错误。 AIS中数据传输运用的误码检测技术是循环冗 余校验。循环冗余校验CRC（Cyclic Redundancy Check）码是网络通信中用得最广 泛的错误检测码，是一种漏检率低得多也便于 实现的检错码。
（2）开始标志和结束标志
开始标志称字同步，又称帧同步码，它 表示信息的开始位。为了能在接收端实 现正确区分码字、码句或码帧，需要在 信息传输中设置帧同步。AIS帧同步码为 8比特长，由标准的HDLC标志01111110 组成，用于检测一个发射数据包的开始， 作为信息起始的时间标准。帧同步一般 是在位同步的基础上实现的。 结束标志表示信息传输结束，与开始标 志相同，也是由标准的HDLC标志组成。
由式（3.3）得最大作用距离Rmax Rmax = C· τ max = 202.48（nm）…………….…………(4.5) 根据ITU-R M.1371建议案附录2，当特殊环境要求 时，对准序列使用 32 比特（一般为 24 比特），这 种情况用减少距离延迟（8比特）来补偿,保护时间 将变小。 Tr =（12-8）/9600 = 0.416 （ms） ……………………（4.6）
4．3 AIS的同步与保护时间
• AIS帧是AIS系统的基本时帧单元，它是由若干时隙 组成。在时隙内传送的信号叫子帧。为保证相邻时 隙中的子帧不发生重叠，设有保护时间 。子帧的内 容包括报头和报文（信息）。
4.3.1 传播时延和保护时间 • 在AIS通信中，信息的传播存在着时延。 即使两个船台的时钟完全同步，由于传 播时延的存在，信号到达他船或岸台接 收机时，仍有可能造成相邻时隙的接收 信号因为时延不同而发生交叠。为防止 这种交叠干扰，通常在一个时隙末尾 （或开头）设置一定的保护时间，在保 护时间内不发送信息。此保护时间对船 台之间以及船台与岸台之间正常传输信 息来说是不可缺少的。
4.4.2 天线高度的限制
一般，VHF波段电波传播的主要服务范围由视距确定 （n mile）…(4.8) 由于电波的绕射作用，在视距以外的一定范围，可得 到较好的通信效果。这一范围的大小，与发射功率、接 收机灵敏度、天线增益，特别是天线高度有关。 对于标准AIS船台，一般采用鞭状天线，天线高度的 典型值为10m。据此得出的船台之间实际可达到的最大 传输距离一般在20 n mile左右，远远小于（4.5）式确定 的Rmax，所以不会出现传播时延造成的接收交叠干扰 。
AIS系统的工作原理
AIS系统的工作原理
1.分类：AIS系统使用按类别对船只进行分类，以便更有效地跟踪船
只的位置。
这些类别包括：渔船、货运船、客轮、运输船、救助船等。
2.传输：当一艘船只发送或接收AIS消息时，它会通过VHF无线电频
率传输数据。
该信息包括船只的类型、船只标识码、位置、航向、船速等。
3.接收：AIS天线可以接收VHF无线电发射的AIS信息，将其定位并
显示在航海图上。
AIS系统使用特定的数据帧来发送信息，包括船只的ID、类型、时间戳、位置、航向和船速等数据。
4.更新：当船只发射AIS消息时，接收的信息会更新或覆盖旧的信息。
因此，接收方可以随时跟踪船只的位置。
5.校验：AIS系统使用8位校验码来校验接收到的数据是否有效。
如
果接收到的数据与校验码不匹配，则说明接收的信息有误，需要重新发送。
《AIS信息传输》课件
交通疏导
AIS信息传输可以实时监测船舶的 航行状态，为交通疏导提供依据， 有效避免船舶碰撞事故的发生。
航道管理
通过AIS信息传输，航道管理部门可 以实时了解航道内船舶的分布情况 ，对航道进行合理调度和管理。
海上安全保障
紧急救援
在海上发生紧急情况时，AIS信 息传输可以迅速定位遇险船舶， 为救援行动提供及时准确的信息
全和隐私保护。
为确保AIS信息传输的安全性，可以采 用加密技术对传输的信息进行加密处理
，以防止信息被非法获取和篡改。
此外，应定期对AIS系统进行安全漏洞 检测和修复，以确保系统的安全性。同 时，加强用户身份认证和访问控制，限
制对AIS信息的访问权限。
03
AIS信息传输的应用
船舶交通管理
船舶识别
通过AIS信息传输，船舶可以自动 发送其身份、位置、航向和速度 等数据，有助于实现船舶的准确 识别和跟踪。
AIS信息传输方式
AIS信息可以通过VHF（甚高频 ）无线电波进行传输，覆盖范 围较小，但传输速度快，实时 性好。
AIS信息也可以通过卫星通信进 行传输，覆盖范围广，但传输 速度较慢，实时性较差。
此外，AIS信息还可以通过其他 通信方式进行传输，如微波、 短波等。
AIS信息传输的安全性
AIS信息传输的安全性是重要的考虑因 素，因为AIS系统涉及到船舶的航行安
云计算与边缘计算在AIS信息传输中的应用
云计算和边缘计算的发展为AIS信息传输提供了更高效、更灵活的数据处理和分析能力， 提升传输效率和准确性。
AIS信息传输技术的融合创新
未来，AIS信息传输技术将与物联网、人工智能等其他技术进行深度融合，推动AIS信息 传输技术的创新发展。
ais 报文 二进制消息 解析
ais 报文二进制消息解析AIS报文：从二进制消息到实时船舶位置信息引言：船舶自动识别系统（Automatic Identification System，简称AIS）是一种用于船舶自动报告和识别的技术。
通过AIS，船舶可以实时传输船舶位置、航向、航速以及其他相关信息，以提高航海安全和船舶运行效率。
本文将从二进制消息的角度，探讨AIS报文的解析过程，以及如何将二进制消息转化为实时船舶位置信息。
一、AIS报文的结构AIS报文是由二进制消息组成的，其中包含了船舶的各种信息。
每个AIS报文都包括一个特定的消息标识号（Message ID），用于指示报文的类型。
根据AIS规范，AIS报文可以分为四种类型：船舶静态信息报文、船舶动态信息报文、船舶航行状态报文和地理位置报文。
不同类型的报文包含不同的信息，下面将对这四种报文进行详细解析。
1. 船舶静态信息报文船舶静态信息报文（Static Data Report）包含了船舶的基本信息，例如船舶名称、呼号、MMSI（海上移动通信识别码）等。
通过解析船舶静态信息报文，可以获得船舶的身份信息，以便进行船舶识别2. 船舶动态信息报文船舶动态信息报文（Dynamic Data Report）包含了船舶的动态信息，例如船舶位置、航向、航速等。
通过解析船舶动态信息报文，可以获取船舶的实时位置和运行状态，以便进行航海安全监控和船舶运行管理。
3. 船舶航行状态报文船舶航行状态报文（Voyage Related Data）包含了船舶的航行状态信息，例如目的地、航行计划、预计到达时间等。
通过解析船舶航行状态报文，可以了解船舶的航行计划和预计到达时间，以便进行船舶调度和航线优化。
4. 地理位置报文地理位置报文（Position Report Class A）包含了船舶的地理位置信息，例如经度、纬度、时间戳等。
通过解析地理位置报文，可以获取船舶的准确地理位置，以便进行船舶定位和轨迹分析。

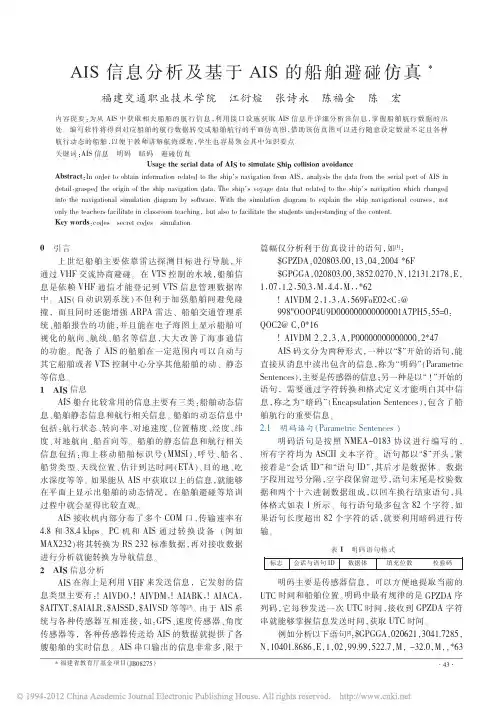

AIS信息分析及基于AIS的船舶避碰仿真
E 0 1 0 1 0 1 150~155 位 ：SOTDMA 通 信 状 态 ，0：UTC 直 接 q 1 1 1 0 0 0 同步。 156~168 位：1E04=7684；除本台外接收 4 0 0 0 1 0 0 了 7684 台 AIS。
·43·
<CR> <LF>。 其中$为明码的标志，GP 表示发信息者为
ห้องสมุดไป่ตู้
GPS，GGA 表 示 本 句 发 送 的 是 GPS 修 正 数 据 ；020621
表示 UTC 时间 02 时 06 分 21 秒，3041.7285 表示纬度
为 30 度 41.7285 分，N 表示北纬；10401.8686 表示经度
0 引言 上世纪船舶主要依靠雷达探测目标进行导航，并
通过 VHF 交流协商避碰。 在 VTS 控制的水域，船舶信 息是依赖 VHF 通信才能登记到 VTS 信息管理数据库 中。 AIS（自动识别系统）不但利于加强船舶间避免碰 撞， 而且同时还能增强 ARPA 雷达、 船舶交通管理系 统、船舶报告的功能，并且能在电子海图上显示船舶可 视化的航向、航线、船名等信息，大大改善了海事通信 的功能。 配备了 AIS 的船舶在一定范围内可以自动与 其它船舶或者 VTS 控制中心分享其他船舶的动、 静态 等信息。 1 AIS 信息
·44·
顺序连续地接收以上信息， 就可以推断出船舶在海上 的航行轨迹。
表 3 封装消息
信息 6 位二进制数
占字符位置和信息的意义
1 0 0 0 0 0 1 1-6 位：信息标识符，000001 为信息 1
P 1 0 0 0 0 0 7-8 位：重发指示符；2 为信息重发两次
0 00 0 000
船舶自动识别系统AIS的应用及探析
船舶自动识别系统AIS的应用及探析作者：闫帅来源：《西部论丛》2019年第32期摘要：安全是生命线，是效益的前提，在各项工作中占首要地位。
航海领域的安全关系重大，而影响海域安全最主要的是船舶安全。
如何确保船舶安全，各个国家及组织不断研究创造，AIS技术随之产生。
当前，AIS已经在全球范围内普及，这为船舶安全提供了重要技术保障。
但作为一项保障船舶安全的重要手段，AIS在现实应用中存在其自身及人为缺陷，在一定程度上影响着其功效发挥，本文将分析当前AIS在应用过程中存在的问题及提出相应措施。
关键词：船舶安全，船舶自动识别系统，现状与不足，措施建议一、AIS简介（一）AIS定义：船舶自动识别系统（Automatic Identification System，简称AIS系统），是一种在船舶通讯及海事安全上发挥重要作用的助航系统。
一般由VHF通信机、GPS 及和船载显示器及传感器等相连接的通信控制器构成，能自动交换船只的航行速度，船只的航行方向，船只的经纬度、船只的距离等相关信息。
安装了AIS的船只不但能实时向外发送信息，也能接受一定范围内的其他船只信息，并做出相应的应答。
AIS作为一种数据传输系统，可形成海上交管和监视网络，实现不依靠雷达设备也能获得交通信息的有效手段。
这可以有效减少船舶碰撞事故，以实现船舶安全。
（二）AIS主要功能：1、船舶数据识别：AIS系统能够实现数据的接收与时时发送;显示一定范围内安装AIS设备船只的相关信息。
主要包括周围船只本身静态数据：船的字名、船的型号，船的大小，船的呼号、船的位置，船的国籍等;动态数据：船只的航行速度，船只的航行方向，船只的经纬度、船只的距离。
2、报警功能：在距离本船0.1-10海里范围内时，当出现航行速度大于2节的船时，AIS的提示灯会不断显示，发出红光，并连续发出警报声，“在××度方向，××海里的方向有船靠近。
请小心避让。

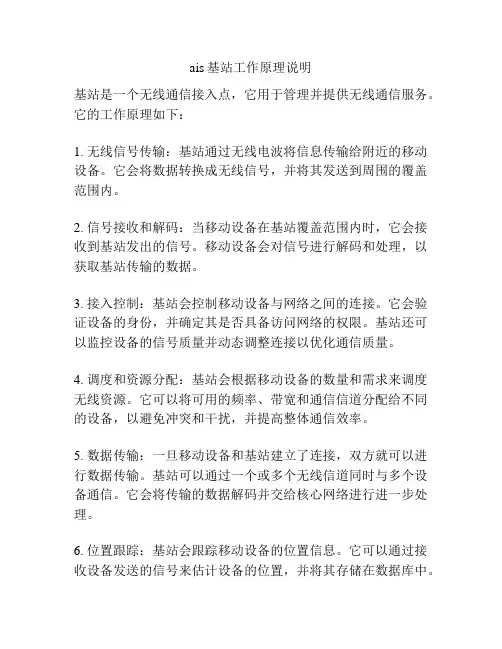

ais基站工作原理说明
ais基站工作原理说明
基站是一个无线通信接入点，它用于管理并提供无线通信服务。
它的工作原理如下：
1. 无线信号传输：基站通过无线电波将信息传输给附近的移动设备。
它会将数据转换成无线信号，并将其发送到周围的覆盖范围内。
2. 信号接收和解码：当移动设备在基站覆盖范围内时，它会接收到基站发出的信号。
移动设备会对信号进行解码和处理，以获取基站传输的数据。
3. 接入控制：基站会控制移动设备与网络之间的连接。
它会验证设备的身份，并确定其是否具备访问网络的权限。
基站还可以监控设备的信号质量并动态调整连接以优化通信质量。
4. 调度和资源分配：基站会根据移动设备的数量和需求来调度无线资源。
它可以将可用的频率、带宽和通信信道分配给不同的设备，以避免冲突和干扰，并提高整体通信效率。
5. 数据传输：一旦移动设备和基站建立了连接，双方就可以进行数据传输。
基站可以通过一个或多个无线信道同时与多个设备通信。
它会将传输的数据解码并交给核心网络进行进一步处理。
6. 位置跟踪：基站会跟踪移动设备的位置信息。
它可以通过接收设备发送的信号来估计设备的位置，并将其存储在数据库中。
这对于提供紧急定位服务和网络优化非常重要。
总体来说，基站的工作原理是通过信号传输、接入控制、调度和资源分配以及位置跟踪等功能，实现无线通信的连接和管理。
ais数据解析方法
ais数据解析方法AIS数据解析方法AIS（Automatic Identification System）是一种用于船舶自动识别和位置报告的系统。
它通过无线电通信和卫星定位技术，提供了船舶的位置、航向、速度等信息，以确保船舶在海上的安全和管理。
在海上交通管理、船舶监控和救援等领域，AIS数据具有重要的应用价值。
本文将介绍AIS数据的解析方法，帮助读者更好地理解和利用这些数据。
一、AIS数据的基本结构AIS数据的基本结构由各种信息组成，包括船舶的MMSI（Maritime Mobile Service Identity）号码、船名、船舶类型、位置、航向、速度等。
这些信息以二进制编码的形式传输，需要进行解析才能得到可读的数据。
下面将介绍AIS数据的解析步骤。
二、AIS数据的解析步骤1. 数据接收和处理需要通过接收设备（如AIS接收器）获取AIS信号，并将信号转换成电子数据。
接收到的数据可能包含多个AIS报文，每个报文对应一个船舶的信息。
接收到的数据需要进行处理，去除重复的报文和错误的数据，以确保获取准确的信息。
2. 数据解码接下来，需要对接收到的数据进行解码。
AIS数据的解码需要使用特定的解码算法，将二进制编码转换成可读的文本格式。
解码算法可以根据AIS数据的规范和协议进行实现，以确保解析的准确性和一致性。
3. 数据解析解码后的数据是一系列的属性和值，需要进行解析才能得到有意义的信息。
解析的过程包括根据报文类型和属性标识，提取相应的属性值，并进行单位转换和数据格式化。
例如，可以提取船舶的MMSI 号码、船名、船舶类型等信息，并将位置、航向、速度等数据转换成易于理解和使用的格式。
4. 数据展示和应用解析后的数据可以通过图表、表格等形式展示，以便用户直观地了解船舶的信息。
此外，解析后的数据还可以应用于各种领域，如海上交通管理、船舶监控、航行预测等。
通过分析AIS数据，可以实现对船舶的实时监控和管理，提高海上交通的安全性和效率。
AIS原理和应用
AIS原理和应用
1、什么是AIS
船舶自动识别系统（AIS）是一种基于无线电技术的非强制性船舶相
互跟踪系统，包括定位和船舶相关信息传输以及船舶安全管理的保障系统。
它被用来在船舶与岸端所构建的域域之间进行数据交换，使船舶定位和船
舶相关信息可以多种方式地传递出去。
AIS是为了增进船舶安全、改善拥
挤航道安全、减少海洋污染和提高整体船舶监管能力而发展起来的一种全
球船舶数据交换技术。
2、AIS的原理
AIS系统主要分为发射端和接收端：发射端船舶通过发射设备射出特
殊的信号，这些信号包括船舶ID、位置和航向等信息；接收端接收到这
些信号后，并将收集到的信息进行推断、分析，从而了解船舶的状态。
AIS的发射端部分主要由AIS发送模块以及天线组成，用以发射船上
信息。
AIS发射模块主要有编码器，GPS接收器，功放器，调制器等组成，它能够将船上的位置和状态信息编码成特定的数据格式，然后通过功放器
传输出去，并可以通过天线发射出去。
AIS的接收端组成部分可以分为AIS接收模块以及接收器和显示器组成，它负责接收发射端发出的信号，并将它解码，然后通过接收器和显示
器将收集到的信息显示出来。
AIS数据处理及应用解析
AIS数据链
A类AIS船台
ATON AIS航标 ATON AIS航标 A类AIS船台 B类AIS船台
2.AIS数据解析
AIS中共规定了22种消息类型
2.AIS数据解析
AIS数据传输是以字符
1，3，5三种数据报文是我们解析的主要对象。1和3是
船舶的位置报文主要包括船的MMSI号，纬经度，船 首向，对地航速，转向率等信息。5是船舶的静态信息 分为2 部分。1主要是船名，MMSI号，IMO号，呼号， 设备类型，船长，船宽，船舶类型等不变信息。另一 种是随航次变化的信息 目的港，预计抵港时间等
2.AIS数据解析
消息1，3类型解析
2.AIS数据解析
消息5类型解析 !AIVDM,2,1,3,A,569gEd0000000000000`ThEUKG7L00
000000000N0000040000000000,0*1B !AIVDM,2,2,3,A,000000000000008,2*2F孙万松AIS数据处理来自应用 1.什么是AIS
2.AIS数据解析及存储 3.AIS数据应用
1.什么是AIS
船舶自动识别系统（Automatic Identification System, 简称AIS系统）由岸基（基站）设施和船载设 备共同组成，是一种新型的集网络技术、现代通讯技 术、计算机技术、电子信息显示技术为一体的数字助 航系统和设备。是由舰船飞机之敌我识别器发展而成， 配合全球定位系统（GPS）将船位、船速、转向率及 航向等船舶动态结合船名、呼号、吃水及危险货物等 船舶静态资料由甚高频（VHF）频道向附近水域船舶 及岸台广播，使邻近船舶及岸台能及时掌握附近海面 所有船舶之动静态资讯，得以立刻互相通话协调，采 取必要避让行动，对船舶安全有很大帮助。
AIS信号的数据获取与处理技术研究
AIS信号的数据获取与处理技术研究自从全球卫星定位系统（GPS）出现以来，全球已经形成了一张龙蛇纵横的船舶航迹数据网络。
而在此基础上，更多的技术手段不断地加入进来，为海上安全和运输行业的发展提供了更多的保障和便利。
其中，船舶自动识别系统（AIS）就是极为重要的一环，为海上交通提供了即时而精准的信息。
而要对AIS信号进行有效的数据获取和处理，就需要掌握相应的技术。
一、AIS信号的数据获取AIS信号的获取方式通常有三种，分别是接收机、卫星和地面AIS站。
其中，接收机主要是指用户所购买的AIS接收器，可以通过USB或WiFi接口将数据传输到电脑或手机，从而实现AIS 信息的获取。
而卫星则可以通过卫星AIS（S-AIS）的方式获取AIS信号，并且由于采用的是卫星信号传输，因此其覆盖范围更广，能够实现无限远距离的信息传输。
最后，地面AIS站则是指一种特殊的接收器，可以通过海岸线上的固定站点或移动的艇载装置，获取和处理AIS信号。
无论是哪种方式，要实现对AIS信号的数据获取，都需要一个统一的协议规定数据的格式和传输方式。
这就是AIS的二进制信息转换协议（NMEA）。
通过NMEA协议，我们可以获取到船舶的位置、速度、航向、船舶名称、呼号等信息，从而为后续的数据处理提供便利。
二、AIS信号的数据处理将AIS信号的数据获取到手后，就需要进行进一步的处理，从而实现不同的应用场景。
具体来说，我们通常从以下几个维度出发进行数据处理：1.船舶识别。
对AIS信号进行分析和解码后，我们可以获取到船舶的名称和呼号信息，从而进行识别，从而对不良行为和非法航行进行监管。
2.行驶数据分析。
除了船舶名称和呼号信息外，AIS信号还包含着船舶的位置、速度和航向信息。
通过这些数据，我们可以清晰地了解每艘船的航行情况，从而对航行过程进行监控，提升海上安全性。
3.海上交通管理。
通过对AIS信号进行实时监管，我们可以获取到船舶的实时位置和方向信息，从而对海上交通进行管理和指导，以保障船舶的安全和流通。
