比亚迪F0电路图识图技巧及线束布置
F0线束、连接器、搭铁命名规则
S左后轮速传感器线束R右后轮速传感器线束
三、连接器、搭铁命名规则
对于连接器，按照阿拉伯数字对每条线束上的连接器进行排序。
例如A1,A2,A3……A16。
对互连连接器采取用不同线束字母代码组合后加数字的形式。
例如CA1,CA2,CH1。
在特殊连接器如3A、3B、1D、1H当中，1表示前舱配电盒，3表示仪表配电盒，后边的字母表序号。
搭铁使用“W+线束代码+数字”的形式表示，例如WA1,WC1。
四、继电器
继电器用“数字+字母序号”表示。
例如1M、1N、5A、5B，其中1表示位于前舱配电盒，5表示位于左A柱仪表台管梁下，字母表示序号。
例外情况：1Q近光灯继电器，位于前舱右前减振支座旁；C33电动窗继电器，位于左A柱管梁前方。
五、保险
保险用“F+配电盒编号/数字”的形式表示。
例如F1/7，F为Fuse 的缩写，其后的数字1代表前舱配电盒，2代表仪表配电盒，斜线后的数字7为保险编号。
组合仪表及仪表配电盒端子定义
F0组合仪表同时作为F0配电盒，对车身用电设备进行配电。
在组合仪表背面配电盒中的相关接插件:
F0前舱配电盒知识介绍
一、前舱配电盒概述
前舱配电盒主要用于整车供电。
继电器：
保险：
F0
二、外观视图
1、实物图和明细图（因状态变更，以实车为准）
2、前舱配电盒 1A 保险丝盒连接器
注意：引脚定义以正视图为准，读数从左至右，从上到下，电喷ECU接口除外。
3、前舱配电盒1B保险丝盒连接器
4、前舱配电盒1C保险丝盒连接器
5、前舱配电盒1D保险丝盒连接器
6、前舱配电盒1F保险丝盒连接器
7、AB1-接发动机线束连接器
8、AB1-接发动机线束连接器
F0线束接插件详解
图7。
比亚迪f00维修手册
M7 发动机电控系统的基本组件有：
发动机管理系统
F0 轿车维修手册
电子控制器（ECU） 空气质量流量计 进气压力/温度传感器 水温传感器 节气门位置传感器 凸轮轴位置传感器 转速传感器 氧传感器
怠速调节器 喷油器 电子燃油泵 燃油压力调节器 油泵支架 燃油分配管 碳罐控制阀 点火线圈
M7-Motronic 发动机管理系统是一个电子操纵的汽油机控制系统，它提供许多有关操作者和车辆或设 备方面的控制特性，系统采用开环和闭环（反馈）控制相结合的方式，对发动机的运行提供各种控制信号。
2.2 控制信号：M7 系统输入/输出信号 M7 系统中 ECU 的主要传感器输入信号包括: （1） 进气压力信号 （2） 进气温度信号 （3） 节气门转角信号 （4） 冷却液温度信号 （5） 发动机转速信号 （6） 相位信号 （7） 氧传感器信号 （8） 车速信号 （9） 空调压力信号 以上信息进入 ECU 后经处理产生所需的执行器
发动机管理系统F0 Fra bibliotek车维修手册发动机管理系统 维修手册
1
发动机管理系统
F0 轿车维修手册
第一节 电喷系统维修须知
1.1 一般维修须知 1.1.1 只允许使用数字万用表对电喷系统进行检查 工作。 1.1.2 维修作业请使用正品零部件，否则无法保证 电喷系统的正常工作。 1.1.3 维修过程中，只能使用无铅汽油。 1.1.4 请遵守规范的维修诊断流程进行维修作业。 1.1.5 维修过程中禁止对电喷系统的零部件进行分 解拆卸作业。 1.1.6 维修过程中，拿电子元件（电子控制单元、 传感器等）时，要非常小心，不能让它们掉到地上。 1.1.7 树立环境保护意识，对维修过程中产生的废 弃物进行有效地处理。 1.2 维修过程注意事项 1.2.1 不要随意将电喷系统的任何零部件或其接插 件从其安装位置上拆下，以免意外损坏或水份、油 污等异物进入接插件内，影响电喷系统的正常工 作。 1.2.2 当断开和接上接插件时，一定要将点火开关 置于关闭位置，否则会损坏电器元件。 1.2.3 在进行故障的热态工况模拟和其它有可能使 温度上升的维修作业时，决不要使电子控制单元的 温度超过 80℃。 1.2.4 电喷系统的供油压力较高（300kPa 左右）， 所有燃油管路都是采用耐高压燃油管。即使发动机 没有运转，油路中也保持较高的燃油压力。所以在 维修过程中要注意不要轻易拆卸油管，在需对燃油 系统进行维修的场合时，拆卸油管前应对燃油系统 进行卸压处理，卸压方法如下: 拆下燃油泵继电 器，启动发动机使其怠速运转，直到发动机自行熄 灭。油管的拆卸和燃油滤清器的更换应在通风良好 的地方由专业维修人员进行。 1.2.5 从燃油箱中取下电动燃油泵时不要给油泵通 电，以免产生电火花，引起火灾。 1.2.6 燃油泵不允许在干态下或水里进行运转试 验，否则会缩减其使用寿命，另外燃油泵的正负极 切不可接反。 1.2.7 对点火系统进行检查时，只有在必要的时候 才进行跳火花检测，并且时间要尽可能短，检测时 不能打开节气门，否则会导致大量未燃烧的汽油进 入排气管，损坏三元催化器。 1.2.8 由于怠速的调节完全由电喷系统完成，不需 要人工调节。节气门体的油门限位螺钉在生产厂家

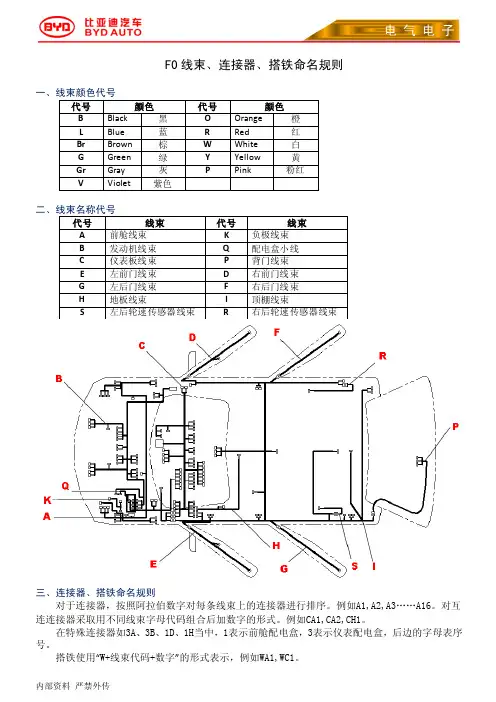

比亚迪F 电路图识图技巧及线束布置
F0线束、连接器、搭铁命名规则S左后轮速传感器线束R右后轮速传感器线束三、连接器、搭铁命名规则对于连接器，按照阿拉伯数字对每条线束上的连接器进行排序。
例如A1,A2,A3……A16。
对互连连接器采取用不同线束字母代码组合后加数字的形式。
例如CA1,CA2,CH1。
在特殊连接器如3A、3B、1D、1H当中，1表示前舱配电盒，3表示仪表配电盒，后边的字母表序号。
搭铁使用“W+线束代码+数字”的形式表示，例如WA1,WC1。
四、继电器继电器用“数字+字母序号”表示。
例如1M、1N、5A、5B，其中1表示位于前舱配电盒，5表示位于左A柱仪表台管梁下，字母表示序号。
例外情况：1Q近光灯继电器，位于前舱右前减振支座旁；C33电动窗继电器，位于左A柱管梁前方。
五、保险保险用“F+配电盒编号/数字”的形式表示。
例如F1/7，F为Fuse 的缩写，其后的数字1代表前舱配电盒，2代表仪表配电盒，斜线后的数字7为保险编号。
组合仪表及仪表配电盒端子定义F0组合仪表同时作为F0配电盒，对车身用电设备进行配电。
在组合仪表背面配电盒中的相关接插件:F0前舱配电盒知识介绍一、前舱配电盒概述前舱配电盒主要用于整车供电。
继电器：保险：F0二、外观视图1、实物图和明细图（因状态变更，以实车为准）2、前舱配电盒 1A 保险丝盒连接器注意：引脚定义以正视图为准，读数从左至右，从上到下，电喷ECU接口除外。
3、前舱配电盒1B保险丝盒连接器4、前舱配电盒1C保险丝盒连接器5、前舱配电盒1D保险丝盒连接器6、前舱配电盒1F保险丝盒连接器7、AB1-接发动机线束连接器8、AB1-接发动机线束连接器F0线束接插件详解图7。
比亚迪F3全车电路图全车
◇ --舒适型
修網
接头表：
C11
EA2 EA1
EA1 EA2
EA1：发动机和翼子板配线
EA2：发动机和翼子板配线图 11-2-5
修網
87 18 17
自地板线束 2E
65
43
16 15 14 13 12 11
门窗继电器
空位 后除霜继电器
图 11-1-6 仪表板接线盒继电器和保险丝位置图
闪光继电器
1#点火继电器
第四區汽車維修網
继电器、保险丝位置布置图：
A06
空位
车载ECU 10A 仪表 10A
空位
空位
空位
暖风 40A
车载诊断系统 1#点火开关电源
7.5A
25A
雨刮 20A
后雾灯 15A
车门 25A
2#门窗电源 30A
起动电源 7.5A
空调 10A
2#点火 15A
除霜补偿 10A
大灯控制系统
点烟器 15A
10 9 8 22 21 20
自仪表板线束 2H
76
54
19 18 17 16 15 14
321 13 12 11
后窗除霜 30A
1#门窗电源 30A
123
自车身控制模块 2I 456789
图11-1-1 发动机室继电器盒位置图 （2） 驾驶室继电器位置图见图11-1-2。
图11-1-2 驾驶室继电器位置图
第四區汽車維修網
（3） 车身继电器位置图见图11-1-3
图11-1-3 车身继电器位置
修網
继电器、保险丝位置布置图：
A03

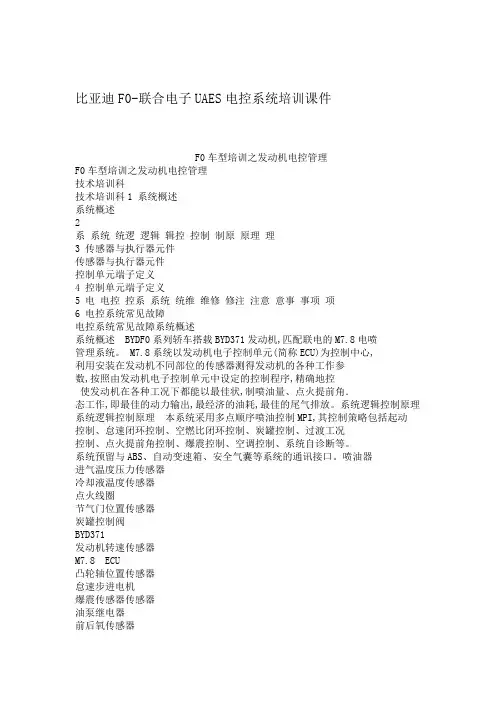

比亚迪F0 联合电子UAES电控系统培训课件
比亚迪F0-联合电子UAES电控系统培训课件F0车型培训之发动机电控管理F0车型培训之发动机电控管理技术培训科技术培训科1 系统概述系统概述2系系统统逻逻辑辑控控制制原原理理3 传感器与执行器元件传感器与执行器元件控制单元端子定义4 控制单元端子定义5 电电控控系系统统维维修修注注意意事事项项6 电控系统常见故障电控系统常见故障系统概述系统概述 BYDF0系列轿车搭载BYD371发动机,匹配联电的M7.8电喷管理系统。
M7.8系统以发动机电子控制单元(简称ECU)为控制中心,利用安装在发动机不同部位的传感器测得发动机的各种工作参数,按照由发动机电子控制单元中设定的控制程序,精确地控使发动机在各种工况下都能以最佳状,制喷油量、点火提前角．态工作,即最佳的动力输出,最经济的油耗,最佳的尾气排放。
系统逻辑控制原理系统逻辑控制原理本系统采用多点顺序喷油控制MPI,其控制策略包括起动控制、怠速闭环控制、空燃比闭环控制、炭罐控制、过渡工况控制、点火提前角控制、爆震控制、空调控制、系统自诊断等。
系统预留与ABS、自动变速箱、安全气囊等系统的通讯接口。
喷油器进气温度压力传感器冷却液温度传感器点火线圈节气门位置传感器炭罐控制阀BYD371发动机转速传感器M7.8 ECU凸轮轴位置传感器怠速步进电机爆震传感器传感器油泵继电器前后氧传感器车速传感器传感器与执行器元件传感器与执行器元件．371电喷系统包含的传感器主要有: 371电喷系统包含的执行器主要有:1.发动机进气压力温度传感器(DS/TF) 1.燃油喷射器(EV)、2.发动机冷却液温度传感器TMOT 2.点火线圈(ZSK)、3.节气门位置传感器(DKG) 3.炭罐控制阀(TEV)、4.发动机转速传感器(DG) 4.步进电机(STEPPER)、5主继电器(HR)和风扇控制继电5.凸轮轴位置传感器(PG)6.爆震传感器(KS)器等器件。
7.前后氧传感器HSV8.车速传感器 VFZ进气压力温度传感器DS/TF功能:本传感器测量进气歧管绝对压力与进气温度,提供发动机负荷与进气温度信息。
比亚迪F0电喷系统维修手册
发动机管理系统维修手册第一节电喷系统维修须知1.1 一般维修须知1.1.1只允许使用数字万用表对电喷系统进行检查工作。
1.1.2维修作业请使用正品零部件，否则无法保证电喷系统的正常工作。
1.1.3维修过程中，只能使用无铅汽油。
1.1.4请遵守规范的维修诊断流程进行维修作业。
1.1.5维修过程中禁止对电喷系统的零部件进行分解拆卸作业。
1.1.6维修过程中，拿电子元件（电子控制单元、传感器等）时，要非常小心，不能让它们掉到地上。
1.1.7树立环境保护意识，对维修过程中产生的废弃物进行有效地处理。
1.2 维修过程注意事项1.2.1不要随意将电喷系统的任何零部件或其接插件从其安装位置上拆下，以免意外损坏或水份、油污等异物进入接插件内，影响电喷系统的正常工作。
1.2.2当断开和接上接插件时，一定要将点火开关置于关闭位置，否则会损坏电器元件。
1.2.3在进行故障的热态工况模拟和其它有可能使温度上升的维修作业时，决不要使电子控制单元的温度超过80℃。
1.2.4电喷系统的供油压力较高（300kPa左右），所有燃油管路都是采用耐高压燃油管。
即使发动机没有运转，油路中也保持较高的燃油压力。
所以在维修过程中要注意不要轻易拆卸油管，在需对燃油系统进行维修的场合时，拆卸油管前应对燃油系统进行卸压处理，卸压方法如下: 拆下燃油泵继电器，启动发动机使其怠速运转，直到发动机自行熄灭。
油管的拆卸和燃油滤清器的更换应在通风良好的地方由专业维修人员进行。
1.2.5从燃油箱中取下电动燃油泵时不要给油泵通电，以免产生电火花，引起火灾。
1.2.6燃油泵不允许在干态下或水里进行运转试验，否则会缩减其使用寿命，另外燃油泵的正负极切不可接反。
1.2.7对点火系统进行检查时，只有在必要的时候才进行跳火花检测，并且时间要尽可能短，检测时不能打开节气门，否则会导致大量未燃烧的汽油进入排气管，损坏三元催化器。
1.2.8由于怠速的调节完全由电喷系统完成，不需要人工调节。
比亚迪 F0-车身电器组件培训
48 近光灯继电器1Q
48
中控系统
F0轿车没有防盗系统，但带有中控系统，其系统组成为：
• 中控系统有如下的功能
• 按下（拉起）驾驶员侧门锁锁柱，可 以同时锁上（打开）全车门锁。此功 能为驾驶员侧门锁柱手动实现的功能。
• 转动驾驶员侧门的车门锁到“锁” （“开”）位置，可以同时锁上（打 开）全车门锁。这是通过中控模块控 制的。此功能为驾驶员侧门车门锁手 动实现的功能。
蒸发器箱体部件组成
空调控制 空调放大器
如果制冷剂压力不在规定的范围内，那么即 使AC开关打开，压力开关给的信号仍然是低 于１V.
引脚
线色
引脚说明
1(PRS)－2(E) Y-Y/B
压力开关信号
3(AC1)—2(E) B-Y/B AC电磁离合器信号
条件
当发动机怠速 鼓风机开关：开
AC开关：开 制冷剂压力在合适的范围内：
名称
发动机线束 配电盒小线 负极线束 前舱线束 左前门线束 顶棚线束 后门线束 后轮速传感器线束 地板线束 后背门线束 后轮速传感器线束 后门线束 右前门线束 仪表板线束
地板和顶棚线束
前舱线束、负极线束、配电盒小线
仪表台线束
接地点
全车保险和继电器 中央接线盒
1-电喇叭（10A） 2-警示灯（10A） 3-左前照灯（10A） 4-右前照灯（10A）
F1/2
规格
30A
15A
备注
AM2 前雾灯
保险
F1/7
F1/8
规格
10A
10A
备注 告警灯 电喇叭
保险 F1/13
规格
40A
备注 前大灯
F1/3 30A EFI F1/9 30A 冷却风扇
比亚迪F0维修手册00章-概要
F0轿车维修手册前言本维修手册提供了F0车型的诊断、维修程序、调整和规格上的信息，供维修技师使用。
必要时，请将本手册与结构图册一起使用。
建议您与比亚迪汽车有限公司联系，取得本手册所提到的有关产品品牌、零件号或专业工具的有关信息。
本手册中收录的所有资料、插图和产品说明都符合本手册出版当时的情况。
但本公司保留有不在做预先通知及不受约束的条件下，随时对本手册进行修改的权利。
未经比亚迪有限公司允许，不得以任何形式或手段（包括但不限与电子、机械、复印或录制）对本手册任何部分进行复制、存储在检索系统或传播，上述声明适用于文字、图示和表格。
比亚迪汽车有限公司2008年8月22日版权所有,翻印必究告诫警告：为降低伤人和/或财产损坏的可能性，务必认真遵守如下说明：1、本手册由比亚迪汽车有限公司提供，是为合格的专业技术人员而编写。
如果未经适当的培训，没有合适的工具和设备，而试图进行维修或保养，会伤及维修者本人或他人。
还可能损坏车辆或导致车辆不能正常操作。
2、正确的车辆维修和保养，对于维修人员的人身安全和机动车辆安全、可靠的操作，均十分重要。
如果需要更换某个零件，请使用相同的零件或由比亚迪汽车有限公司指定的零件。
切勿使用未经比亚迪汽车有限公司认可的更换件。
3 本手册中所推荐和介绍的维修程序，是进行维修和保养的有效方法。
其中有些程序需要使用专门设计的工具。
因此，如果欲采用未经比亚迪汽车有限公司推荐或认可的更换件、维修程序或工具，必须首先肯定对人身安全或车辆安全操作没有危害。
4、本手册包括各种“警告”、“特别注意事项”和“注意事项”，必须认真遵守，以便在维修或保养中减少伤人的危险性。
维修或保养不当，会损坏车辆或给车辆带来安全隐患。
这些“警告”、“特别注意事项”和“注意事项”并不详尽。
比亚迪汽车有限公司不可能对违反这些说明所带来的所有潜在危险后果都做出警告和赔偿。
5、本手册包括对装有安全气囊系统（以下称作“气囊”）车辆的维修程序。
比亚迪F0电路图识图技巧与线束布置
F0线束、连接器、搭铁命名规则S左后轮速传感器线束R右后轮速传感器线束三、连接器、搭铁命名规则对于连接器，按照阿拉伯数字对每条线束上的连接器进行排序。
例如A1,A2,A3……A16。
对互连连接器采取用不同线束字母代码组合后加数字的形式。
例如CA1,CA2,CH1。
在特殊连接器如3A、3B、1D、1H当中，1表示前舱配电盒，3表示仪表配电盒，后边的字母表序号。
搭铁使用“W+线束代码+数字”的形式表示，例如WA1,WC1。
四、继电器继电器用“数字+字母序号”表示。
例如1M、1N、5A、5B，其中1表示位于前舱配电盒，5表示位于左A柱仪表台管梁下，字母表示序号。
例外情况：1Q近光灯继电器，位于前舱右前减振支座旁；C33电动窗继电器，位于左A柱管梁前方。
五、保险保险用“F+配电盒编号/数字”的形式表示。
例如F1/7，F为Fuse 的缩写，其后的数字1代表前舱配电盒，2代表仪表配电盒，斜线后的数字7为保险编号。
组合仪表及仪表配电盒端子定义F0组合仪表同时作为F0配电盒，对车身用电设备进行配电。
在组合仪表背面配电盒中的相关接插件:F0前舱配电盒知识介绍一、前舱配电盒概述前舱配电盒主要用于整车供电。
继电器：保险：F0二、外观视图1、实物图和明细图（因状态变更，以实车为准）2、前舱配电盒 1A 保险丝盒连接器注意：引脚定义以正视图为准，读数从左至右，从上到下，电喷ECU接口除外。
3、前舱配电盒1B保险丝盒连接器4、前舱配电盒1C保险丝盒连接器5、前舱配电盒1D保险丝盒连接器6、前舱配电盒1F保险丝盒连接器7、AB1-接发动机线束连接器8、AB1-接发动机线束连接器F0线束接插件详解图7。
汽车电路图识读方法
汽车电路图识读方法汽车电路图是汽车电气系统的重要组成部分，它记录了汽车各种电气元件之间的连接关系和工作原理。
正确地识读汽车电路图对于汽车维修和故障排除至关重要。
本文将介绍汽车电路图的识读方法，帮助大家更好地理解和应用汽车电路图。
首先，我们需要了解汽车电路图的基本组成。
汽车电路图通常由电源部分、负载部分、开关部分和连接线路组成。
电源部分包括电瓶、发电机等，负载部分包括车灯、喇叭等，开关部分包括点火开关、方向盘开关等。
连接线路则是将各个部分连接在一起的电气线路。
其次，我们需要学会识读汽车电路图中的符号。
汽车电路图中的符号是一种标准化的图形符号，用于表示各种电气元件和连接线路。
比如，电瓶常用一个长方形表示，发电机则用一个圆形表示，车灯则用一个椭圆形表示。
掌握这些符号的含义对于正确理解汽车电路图至关重要。
接着，我们需要掌握汽车电路图的阅读顺序。
通常情况下，我们可以按照电源部分、负载部分、开关部分和连接线路的顺序来阅读汽车电路图。
首先，我们可以从电瓶和发电机开始，了解电源的供给情况；然后，我们可以查看负载部分，了解各种电气元件的工作情况；接着，我们可以关注开关部分，了解各种开关的作用；最后，我们可以查看连接线路，了解各个部分之间的连接关系。
最后，我们需要学会分析汽车电路图中的故障。
当汽车出现电气故障时，正确地识读汽车电路图可以帮助我们更快地定位和排除故障。
我们可以根据汽车电路图中各种电气元件之间的连接关系，逐步排查可能出现故障的部分，从而更快地解决问题。
总之，汽车电路图的识读方法是汽车维修和故障排除的重要基础。
通过学习汽车电路图的基本组成、符号、阅读顺序和故障分析方法，我们可以更好地理解和应用汽车电路图，提高汽车维修和故障排除的效率和准确性。
希望本文的介绍对大家有所帮助，谢谢阅读！。
汽车电路图（原理图、线束图、定位图）的识读方法
汽车电路图（原理图、线束图、定位图）的识读方法汽车电路原理图的识读方法（1）掌握汽车电气设备的结构与工作原理掌握汽车电路原理图中电气设备的结构及工作原理是识读电路原理图的基础。
在掌握电路原理图中电气设备的结构及工作原理后再去分析电路原理图中各电气设备的连接关系，读懂汽车电路原理图也就变得相对比较容易。
（2）牢记汽车电气设备符号汽车电路原理图是通过电气设备符号代替电气设备来表现电气设备结构及电气设备间关系的，所以牢记汽车电气设备符号是读懂汽车电路原理图所必需的。
（3）判断汽车电路原理图的类型根据汽车电气系统的工作原理可将汽车电路原理图分为电控电路原理图与非电控电路原理图。
如果是电控电路原理图，则可以电控单元为核心将电路原理图分为四部分，即电控单元信号输入电路、执行器工作电路、电控单元电源电路以及其他电气设备电路。
如果是非电控电路原理图，则可从用电器入手，然后根据用电器找出控制器。
如果控制器为继电器，则要先分析继电器线圈电路，然后再分析继电器控制用电器电路。
应当注意继电器有时不止控制一个用电器，这时应对电路加以区分。
在电路图中无论是继电器还是控制开关均处于断开停止工作状态。
（4）利用用电器回路原则汽车上的用电器都必须在蓄电池正、负极之间构成完整的闭合回路才能工作。
可以通过此原则从用电器入手来对汽车电路进行分析。
（5）注意电路图中的共用导线无论是经熔断器还是铰接点连接在一起的导线均具有共同作用，如可以是电源线、接地线以及信号线等。
在电路图中凡是不经用电器而直接连接在一起的导线，只要其中有一根导线具有作用（如电源线），则其他导线均具有该作用（都是电源线）。
尤其是在由电控单元控制的电路里，为了减少电控单元的端子数和简化电控单元电路，共用导线的电路十分常见。
传感器经常共用电源线、接地线，但是绝不会共用信号线。
执行器会共用电源线、接地线甚至控制线。
在阅读分析带有电控单元的电路时应十分注意。
（6）运用排除法来确定电路的作用在分析电路图，尤其是带有电控单元的电路图时，往往需要确定某条电路的作用。
