光辐射测量原理与技术——光强和照度的测量

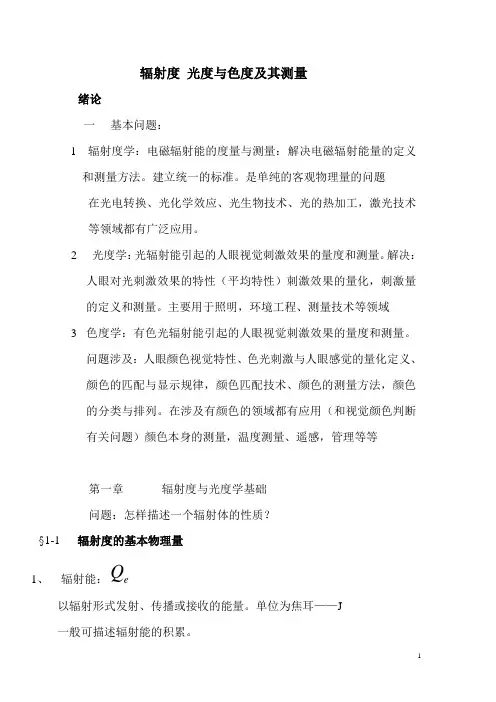

辐射度光度与色度及其测量
辐射度光度与色度及其测量绪论一基本问题：1 辐射度学：电磁辐射能的度量与测量：解决电磁辐射能量的定义和测量方法。
建立统一的标准。
是单纯的客观物理量的问题在光电转换、光化学效应、光生物技术、光的热加工，激光技术等领域都有广泛应用。
2光度学：光辐射能引起的人眼视觉刺激效果的量度和测量。
解决：人眼对光刺激效果的特性（平均特性）刺激效果的量化，刺激量的定义和测量。
主要用于照明，环境工程、测量技术等领域3色度学：有色光辐射能引起的人眼视觉刺激效果的量度和测量。
问题涉及：人眼颜色视觉特性、色光刺激与人眼感觉的量化定义、颜色的匹配与显示规律，颜色匹配技术、颜色的测量方法，颜色的分类与排列。
在涉及有颜色的领域都有应用（和视觉颜色判断有关问题）颜色本身的测量，温度测量、遥感，管理等等第一章辐射度与光度学基础问题：怎样描述一个辐射体的性质？§1-1 辐射度的基本物理量Q1、辐射能：e以辐射形式发射、传播或接收的能量。
单位为焦耳——J一般可描述辐射能的积累。
2、 辐射通量：e Φ（辐射功率 e P ）以辐射形式发射、传播或接收的功率，（单位时间内的辐射能）。
单位为W （瓦）（焦耳每秒）W/sr 。
描述辐射源的时间特性。
dtdQ ee =Φ （1-1）3、 辐射强度：（I ）在给定方向上的单位立体角内点辐射源发出的辐射通量（辐射功率）单位为W/sr （瓦每球面度）ΩΦ=d d I ee（1-2）点辐射源：辐射源尺寸比传输距离小的多。
例如在地球上可以把太阳视为点光源。
点光源发射球面波，不计辐射损失（反射、散射、吸收）其辐 射强度不变（为什么）对各向同性点光源有Ω=Φe e I （1-3）在空间所有方向上有e e I π4=Φ （1-4）多数光源的辐射强度并不是各向同性的。
如白炽灯。
这种情况有 ⎰⎰⎰=Ω=Φθθϕθφφθππd I d d Ie e e sin )()(020(1-5)4、 辐亮度（L ）辐射源在垂直其传输方向上单位表面积上的辐射强度。
光辐射测量原理与技术——测量术语 基本量和单位
第一章、测量术语、基本量和单位 §１-１辐射度学中的量和单位辐射能：Ｑe(Radiant energy)1、定义：以辐射的形式发射、传播或接受的能量。
2、单位：焦耳（Ｊ） 辐射通量：Φe(Radiant flux) 1、又称:辐射功率 Pe （Radiant power2、定义:以辐射的形式发射、传播或接受的功率。
3、定义式:均匀辐射: 4、单位:瓦特(Ｗ)或焦耳/秒(J/S ） １Ｗ=1J/S辐射强度:Ie(Radiant intensity) １、立体角:（Ω）①定义：设在圆球表面切出一个小圆的面积S 与圆球半径r 平方之比 ②定义式:Ω=S/r 2③单位:球面度(Ｓr)④整个球面度为:Ω=S/r 2=4Л 半个球面度为:Ω=S/r 2=2Л２、辐射强度：①、定义:在给定方向上的立体角元内，离开点辐射源（或辐射面元）的辐射通量除以该立体角．②、定义式: e e d dtφφ=ee tφφ=e I ed d φ=Ω均匀辐射:③、单位:瓦/球面度（W/Sr ）④、均匀点辐射源（各向同性）I e 不随方向变而变，故整个球面的辐射通量为：Φe ＝I e Ω＝4ЛI e •辐射出射度:Me(Radiant exitance)1.定义:辐射体单位元表面所辐射的通量2.定义式: 均匀辐射:3.单位:w/m 2辐射照度:Ee(Irradiance)１.定义:被辐射的单位元表面里入射或获得的辐射通量 ２.定义式: 均匀辐射: ３.单位:w/m 2•辐射出射度与辐射照度的区别：辐射出射度与辐射照度的表达式和单位完全相同． 区别在于:M e 描写面辐射源向外发射的辐射特性(a) E e 描写辐射接受面所接受的辐射特性(b)•辐射亮度:Ｌe (Radiance)e I eφ=ΩeM ed dAφ=e M eAφ=e E ed dA φ=e E eAφ=1.定义:沿r 方向的辐射强度I e 与面元dA(在垂直于r 方向平面正投影面积dA)的比值称为dA 沿r 方向的辐射亮度2.定义式: 3.单位:w/(m 2·Sr)•光谱密集度：１.定义：包含该波长的无穷小波长间隔内的辐射 通量与相应波长间隔之商称为光谱密集度． ２.公式： 注:X e λ代表任何一个辐射量eg:光谱辐射通量为:指的是单位波长间隔内向外辐射通量的多少§１-２人眼视觉•眼睛的特性：锥体细胞的感光灵敏度低，在３cd/m 2的亮度条件下作用，能分辨物体的颜色和细节称之为锥体视觉又称明视觉 （Ｐhotopic Vision)杆体细胞只能在黑暗的环境下（L=10-2 cd/m 2以下)作用，称之为暗视觉（Scotopic Vision)介于这两视觉之间的视觉称之为中间视觉（正常人眼睛对黄绿光最灵敏，对红光和紫光最不灵敏）•光谱光视函数曲线:1.光谱光视效率V (λ):设引起相同视觉的波长和波长为555nm 的辐射通量分别为Φλ和Φ555则视觉函为:V (λ)=Φ555/Φλ是个无量纲的物理量cos cos e e eedI dI d L dA dS dA d φθθ===⋅⋅⋅Ω()ex e dX d λλλ=()e e d d λλφφλ=２.物理意义:V (λ)反映人眼对各种不同波长光的视觉灵度．将555nm 所对应的黄绿光波长的光谱光视效率值定为１，为最大值；红光和紫光的光谱光视效率值最小；红外和紫外光的光谱光视效率值为０． ３.由图看出：明视觉条件下V (λ)所对应的峰值波长为555nm ， 暗视觉条件下V (λ)所对应的峰值波长为507nm.•光度量与辐射量的关系:研究表明：明视觉条件： 暗视觉条件：K m ：最大光谱光效能（单位：lm/w)即发光效率的极限值 明视觉条件：K m =683lm/w 暗视觉条件：K m ′=1700lm/w 故光通量与辐射通量的关系：或§１-３光度学中的量及单位暗视觉明视觉780V ()()380X m e K X V d λλλ=⎰780''V ()()380X m e K X V d λλλ=⎰780V ()()380683e V d λλφφλ=⎰780'V ()()3801700e V d λλφφλ=⎰光度学中以光强的单位“坎德拉”作为基本单位，其他光度量的单位作为导出单位．•光通量Φv(luminous flux)1.定义：光源在单位时间内发出的光量2.公式：Φv=dQv/dt3.单位：lm （流明）• 光强I v(luminous Intensity)1.坎德拉(cd)的最新规定：即一个烛光是光源发出频率为 540×1012Hz 的单色辐射，在给定方向上的辐射强度为1/683w/Sr 时，其光强为１坎（cd)2.光强定义:光源在指定方向上通过单位立体角的光通量3.光强公式:Ｉ=d Φ/d Ω 发光均匀分布:Ｉ=Φ/Ω4.单位:cd （坎德拉）•光出射度M V(Lminous exitance)1.定义：面光源单位元表面所发射的光通量2.公式：M v =d Φv/d Ａ发光均匀：M v =Φv/Ａ3.单位：lm/m 2（流明/平方米）•光照度E v(illuminance)1.定义:被照物体表面，单位元表面里入射或获得的光通量2.公式：E v =d Φv/d Ａ 光通量分布均匀：E=Φ/Ａ3.单位:lx （勒克斯)•光亮度L v(luminance)1.定义:面光源在给定方向上，单位正投影面积的发光强度2.公式:光通量分布均匀：3.单位:Sb(熙提)或nt(尼特)或cd/m 2(坎德拉/平方米)•光效η1.定义:面光源发出的总光通量与它所消耗的电功率之比称为光源的发光效率2.公式:η=Φ/P 电3.单位:lm/w4.对于白炽灯:直流供电气体放电灯：P 电=U 灯I 灯 交流供电气体放电灯：P 电=U 灯I 灯·cos φ5.常见几种灯的发光效率： 白炽灯：8-17lm/w 金属卤化物灯：45-60lm/w 日光灯：30-60lm/w 高压钠灯：100-150lm/w 低压钠灯：180-200lm/w§1-4光源的颜色与色温•光源的颜色：（色表和显色性）１.光源的色表:光源发光时，人眼直接看光源时光源所呈现的颜色2.光源的显色性:某光源与标准光源分别照射同一物体时,人眼所产生的颜色类别用显色指数来定量描述cos cos dI dI d L dA dS dA d φθθ===⋅⋅⋅Ωcos cos I I EL A S A φθθ====⋅⋅⋅ΩΩ几种灯的颜色特性： 1.高压汞灯:色表↑，显色性↓ 2.白炽灯:色表↓，显色性↑3.钠灯:色表和显色性↓故被照物体颜色会失真➢ 讨论:为何高压汞灯和钠灯照射物体会失真？ ①了解钠灯和高压汞灯的辐射光谱线 ②了解钠灯和高压汞灯的色表和显色性 ③颜色的决定因数➢ 结论:自身发光的物体颜色由光谱功率分布决定。
光度测量
光度测量1．光度计量体系和光度基准，标准1．1 测量与计量测量是人类认识自然和利用自然的一种重要和必需的手段。
在人类社会的初期就开始了各种测量活动。
现代社会，测量更是渗透到生产，生活，贸易的各个方面和科学技术的诸多领域。
起初，测量十分原始，往往是凭经验自定测量单位。
随着生产的发展和交换的发生，人类活动范围和规模不断扩大，要求测量结果稳定和统一，并强制规定和实施。
于是有了计量的萌芽。
经过长期的历史发展，逐渐形成了独立的计量科学，成为现代科学技术的一项重要基础。
测量是为确定表征被测对象的某种属性的量的量值而进行的一组操作。
计量学则是研究测量，保证测量准确和统一的学科。
1．2 光度计量体系和光度基准与标准（1）在光度计量中，发光强度是基本量，它的单位坎德拉（cd）基本单位，也是国际单位制（SI）七个基本计量单位之一。
根据坎德拉的定义，首先复现坎德拉的量值，其余光度量单位的量值均由坎德拉导出，由此构成光度计量体系。
它与光度量的定义体系是不同的，应予注意。
（2）光度基准（光度原级标准）1）历史演变简况作为计量基准必须满足两个基本要求，一是稳定，二是可复现。
光度基准的发展历程正是不断追高稳定性和高复现性的过程。
1881年国际电工技术委员会批准烛光为国际标准。
蜡烛作为光度原级标准，其稳定性和复现性均不能满足实际工作的需要。
因此，相继出现了几种火焰标准光源代替蜡烛，效果仍不理想。
白炽电灯问世后，出现了新的希望。
但是白炽电灯虽然有较好的稳定性，却不具有可复现性。
1909年美、英、法等国决定用一组碳丝白炽电灯来保持由火焰灯复现的发光强度单位，定名为国际烛光，符号为“ic”，而德国和另一些欧洲国家仍然使用亥夫纳灯所复现的亥夫纳烛光，符号为“HK”，两者之间的关系为：1HK≈0.9ic （1-1）用白炽电灯保持国际烛光仅是权宜之计，并没有根本解决问题。
早在19世纪后半期，就有人根据物体的热辐射特性，提出用处于沸点或凝固点的纯金属发光作为光度原级标准。
光辐射测量原理与技术——光通量及亮度的测量

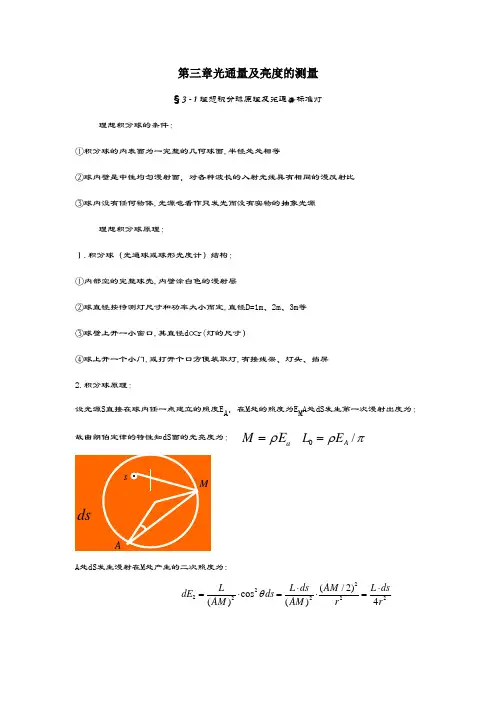

第三章光通量及亮度的测量§３-１理想积分球原理及光通量标准灯理想积分球的条件：①积分球的内表面为一完整的几何球面,半径处处相等②球内壁是中性均匀漫射面，对各种波长的入射光线具有相同的漫反射比 ③球内没有任何物体,光源也看作只发光而没有实物的抽象光源理想积分球原理：１.积分球（光通球或球形光度计）结构： ①内部空的完整球壳,内壁涂白色的漫射层②球直径按待测灯尺寸和功率大小而定,直径D=1m 、2m 、3m 等 ③球壁上开一小窗口,其直径d ∝r(灯的尺寸）④球上开一个小门,或打开个口方便装取灯,有接线架、灯头、挡屏 2.积分球原理：设光源S 直接在球内任一点建立的照度E A ，在M 处的照度为E M A 处dS 发生第一次漫射出度为： 故由朗伯定律的特性知dS 面的光亮度为：A 处dS 发生漫射在M 处产生的二次照度为:a M E ρ=0/A L E ρπ=2222222(/2)cos ()()4L L ds AM L ds dE ds AM AM r r θ⋅⋅=⋅=⋅=上式代入得:整个球面发生一次漫射在M 处建立的二次照度为：222244AE dE E ds r r ρρφππ===⎰⎰类似分析为：二次漫射光线在M 处建立的照度为：23233222/44dE E ds r E dE E ds E r ρρπρπ=→===⎰⎰同理：2432E E E ρρ==235432E E E E ρρρ===⋅⋅⋅⋅⋅⋅则M 点的总照度E M 为:212312(1)M E E E E E E ρρ=+++⋅⋅⋅⋅⋅⋅=++++⋅⋅⋅⋅⋅⋅121121114M E E E E E E r ρρφρρπ→=+=+⋅=+--故用小挡屏挡住S 直接射向M 点的光线时，则E 1=0221414M E E r E r ρρρφρφπρπρ-→==⋅→=- 上式中r 、ρ均为常数,球壁上任何位置的E 与光源S 的总光通量Φ总成正比,因此可以通过测量球壁上开的小窗口的照度来计算光源的总光通量Φ总。
光电作业_最终版

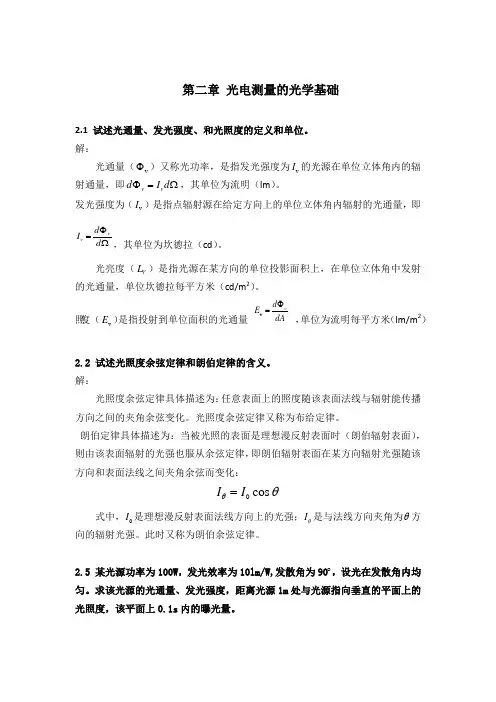

第二章 光电测量的光学基础2.1 试述光通量、发光强度、和光照度的定义和单位。
