有源电力滤波器品牌排行

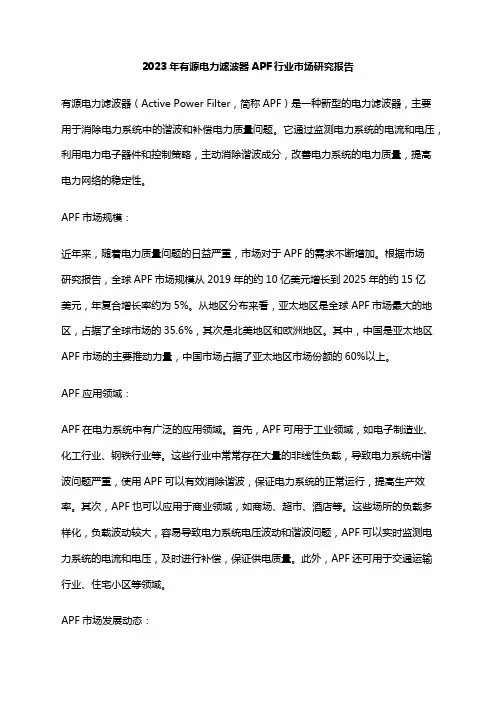

2023年有源电力滤波器APF行业市场研究报告
2023年有源电力滤波器APF行业市场研究报告有源电力滤波器（Active Power Filter，简称APF）是一种新型的电力滤波器，主要用于消除电力系统中的谐波和补偿电力质量问题。
它通过监测电力系统的电流和电压，利用电力电子器件和控制策略，主动消除谐波成分，改善电力系统的电力质量，提高电力网络的稳定性。
APF市场规模：近年来，随着电力质量问题的日益严重，市场对于APF的需求不断增加。
根据市场研究报告，全球APF市场规模从2019年的约10亿美元增长到2025年的约15亿美元，年复合增长率约为5%。
从地区分布来看，亚太地区是全球APF市场最大的地区，占据了全球市场的35.6%，其次是北美地区和欧洲地区。
其中，中国是亚太地区APF市场的主要推动力量，中国市场占据了亚太地区市场份额的60%以上。
APF应用领域：APF在电力系统中有广泛的应用领域。
首先，APF可用于工业领域，如电子制造业、化工行业、钢铁行业等。
这些行业中常常存在大量的非线性负载，导致电力系统中谐波问题严重，使用APF可以有效消除谐波，保证电力系统的正常运行，提高生产效率。
其次，APF也可以应用于商业领域，如商场、超市、酒店等。
这些场所的负载多样化，负载波动较大，容易导致电力系统电压波动和谐波问题，APF可以实时监测电力系统的电流和电压，及时进行补偿，保证供电质量。
此外，APF还可用于交通运输行业、住宅小区等领域。
APF市场发展动态：APF市场的发展主要受到电力系统谐波问题的影响。
随着工业化程度的不断提高，非线性负载的增加，电力系统中谐波问题日益突出。
此外，可再生能源的广泛应用，如风力发电、太阳能发电等，也增加了电力系统中谐波问题的复杂性。
因此，APF作为解决电力质量问题的关键技术，市场需求不断增加。
APF市场竞争格局：APF市场具有较高的技术门槛，主要企业包括ABB、Schneider Electric、EATON、TMEIC等。
有源滤波器厂家排名
有源滤波器厂家排名
有源电力滤波器（AcTIve Power Filter，简称APF）是一种用于动态抑制谐波、补偿无功的新型电力电子装置，它能够对大小和频率都变化的谐波以及变化的无功进行补偿。
如今很多市场上出现了很多品牌种类但良莠不齐，且国家标准尚未正式出台，所以在这里挑选出一些市场上相对主流的APF品牌，从核心技术、稳定性等方面介绍一下当前有源滤波器厂家的情况。
有源滤波器厂家排名：
一、ABB
ABB集团位列全球500强企业，集团总部位于瑞士苏黎世。
ABB由两个历史100多年的国际性企业瑞典的阿西亚公司（ASEA）和瑞士的布朗勃法瑞公司（BBC Brown Boveri）在1988年合并而成。
两公司分别成立于1883年和1891年。
ABB是电力和自动化技术领域的领导厂商。
ABB的技术可以帮助电力、公共事业和工业客户提高业绩，同时降低对环境的不良影响。
ABB集团业务遍布全球100多个国家，拥有13万名员工，2010年销售额高达320亿美元。
2024年有源电力滤波器APF市场调研报告
有源电力滤波器（APF）市场调研报告1. 引言有源电力滤波器（Active Power Filter，简称APF）是一种用以消除电网或电力系统中谐波和电力质量问题的设备。
APF通过检测电网电压和电流中的谐波成分，并产生相同频率但反相的电流进行配合，实现谐波的抵消和电力质量的改善。
本报告旨在对APF市场进行调研，分析其发展趋势和市场前景。
2. 市场概况2.1 市场定义APF市场是指销售和使用APF设备、系统或解决方案的市场，主要服务于电力系统用户和发电厂等相关行业。
2.2 市场规模根据市场调研数据显示，2019年APF市场规模达到XX亿元，并预计在未来五年内将以每年X%的复合年均增长率增长。
2.3 市场驱动因素2.3.1 电力质量要求的提高随着电力系统的不断发展和用电设备的智能化程度提高，对电力质量的要求也越来越高。
APF作为一种解决电力质量问题的有效设备，受到了广泛的关注和需求。
2.3.2 节能减排政策的推动能源的可持续利用和环境保护已经成为全球关注的热点话题。
APF在降低电能损耗、提高电力系统效率方面具有显著作用，符合国家和地区制定的节能减排政策。
2.3.3 新能源发电的快速发展新能源发电装机容量的快速增长对电力系统的稳定性和电力质量提出了更高要求。
APF可以有效应对新能源发电系统中的谐波问题，推动了市场需求的增长。
3. 市场分析3.1 市场类型3.1.1 低压APF低压APF适用于小型电力系统和工业场所，能够处理低电压、低功率的谐波问题。
3.1.2 中压APF中压APF适用于中型工业系统和电力系统，能够处理中等电压、中等功率的谐波问题。
3.1.3 高压APF高压APF适用于大型电力系统和发电厂，能够处理高电压、高功率的谐波问题。
3.2 市场应用领域3.2.1 工业领域工业领域是APF的主要应用领域之一，包括电力电子设备制造、工业自动化、钢铁冶金等行业。
3.2.2 电力系统电力系统中的谐波问题对系统的稳定性和电力质量造成了严重影响，APF在电力系统中广泛应用于电网谐波抑制和功率因素校正等方面。
有源电力滤波器分类
有源电力滤波器分类
有源电力滤波器
有源电力滤波器是一种用于动态抑制谐波、补偿无功的新型电力电子装置，它能够对不同大小和频率的谐波进行快速跟踪补偿，之所以称为有源，是相对于无源LC滤波器，只能被动吸收固定频率与大小的谐波而言，APF可以通过采样负载电流并进行各次谐波和无功的分离，控制并主动输出电流的大小、频率和相位，并且快速响应，抵消负载中相应电流，实现了动态跟踪补偿，而且可以既补谐波又补无功和不平衡。
有源电力滤波器的分类
按电路拓朴结构分类，电力有源滤波器可分为并联型、串联型、串－并联型和混合型。
1、并联型有源滤波器。
有源电力滤波装置详细介绍
有源电力滤波器详细介绍一、有源电力滤波装置1.1 型号说明1.2 工作原理ANAPF系列有源电力滤波装置，以并联方式接入电网，通过实时检测负载的谐波和无功分量，采用PWM变流技术，从变流器中产生一个和当前谐波分量和无功分量对应的反向分量并实时注入电力系统，从而实现谐波治理和无功补偿。
原理如下图：1.3 主要技术特点DSP+FPGA全数字控制方式，具有极快的响应时间；λ先进的主电路拓扑和控制算法，精度更高、运行更稳定；λ一机多能，既可补谐波，又可兼补无功；λ模块化设计，便于生产调试；λ便利的并联设计，方便扩容；λ具有完善的桥臂过流、保护功能；λ使用方便，易于操作和维护。
λ1.4 滤波方案选择框图1.5 安装技术要求2.5.1 布置要求ANAPF一般为标准柜式结构，安装时应避免倒置或平放，外形尺寸由所选谐波补偿电流值决定，平面布置形式一般由谐波电流补偿点位置决定。
其平面布置要求如下1）离墙安装：正常情况下建议与低压开关柜并列离墙布置，正面操作，双面维护，背面维护通道不小于800mm。
2）靠墙安装：ANAPF也可靠墙布置，正面操作，正面维护。
3）电气设计人员在考虑系统接线及平面布置时应注意将ANAPF的补偿接入点尽量靠近补偿对象，并处于采样CT的上游，或在末端预留空间供设计安装，CT采样处下游不能包含容性负荷。
平面布置示意如下图：4）ANAPF所有正常情况下不带电的金属外壳均应根据设计要求的接地制式（TN-S、TN-C-S、TT等）严格做好相应的保护接零或保护接地。
2.5.2 互感器的安装1）互感器的P1端指向电网，P2端指向负载。
2）互感器与ANAPF的接线如下图所示：3）注意互感器的进出线要一致且方向正确。
4）安装电缆规格如下表：安装电缆与CT采样线截面积1.6 主要应用范围及场合λ机长：主控室、计算机房、广播系统、EIB灯光调光系统等。
医院：ICU（重症监护室）、MRI（磁共振成像）、手术室、医学成像室、放疗科等。
有源电力滤波器怎么选
麦克斯韦有源电力滤波器100A模块
四：相关证书报告 我们没有专业鉴别产品性能的能力，不管什么 指标，不论技术资料上怎么写，我们一定要看第 三方的验证结果。 有源滤波器是有国标的，简单了，直接看依据 标准《JB/T 11067-2011 低压有源电力滤波装置》 的第三方型式试验报告，报告一定是可以在第三 方检测机构平台上可查的。 你就算是三体星球上制造的有源滤波器，在中 国大陆用，也得要听党的号召，遵循中国大陆的 技术标准的。
言归正传，有源电力滤波器该怎么选？ 一：明确装置容量 有源滤波装置的容量是由治理谐波电流输出能力 来表示的，单位为安培（A）。 有源滤波装置容量越大，总价肯定也越高。 例如：同一品牌的300A有源滤波器比100A的有源 滤波器要贵。选多大容量的？看下图。
二：了解电网中的谐波次数 1.每个用户的负载特性是不一样的，所以谐波 频谱分布是不一样的。 例如：有的负载主要以3,5,7次谐波为主；有的 负载谐波很丰富，有2~25次谐波，或者以上次谐 波都有。 2.每个品牌不同系列的有源滤波器可以滤除谐 波的次数是不一样的。 有些有源滤波器只能滤除25次及以下次谐波， 有些有源滤波器可以滤除50次以下谐波，这些指 标对于各厂家都是不一样的。滤出谐波次数越高 的设备，价格相对也越贵。
有源电力滤波术部 刘工
有源滤波器，又名APF（特别提示：麦克斯韦 有源滤波器 maxwoveAPF），目前其在配电系 统中的应用越来越广泛了，它通常被打包在成 套柜内一起供货，那么我们在选择有源滤波器 的时候，必须要注意哪些问题？ 首先科普一下有源滤波器是个什么装置？ 1.它是一台装置； 2.它直接连接到母线上； 3.它监视负载谐波电流的大小，并输出与谐波 电流方向相反，幅值相等的谐波电流，用以抵 消负载产生的谐波电流，提高配电系统电能质 量。
为什么要使用有源电力滤波器
为什么要使用有源电力滤波器安科瑞王志彬2019.03由于电子电力装置的使用产生许多的电力谐波，有源电力滤波器在现在社会中的使用是极其广泛的，因为谐波的如果不加以处理的话，后果是严重也是多方面的，会引发火灾、影响电气设备运行、电网谐振及工控系统的崩溃等，接下来就详细的介绍一下谐波带来的危害。
1.使电力元件附加损耗增大，易引发火灾。
谐波会使公用电网中的元件产生附加的损耗，降低了发电、输电和用电设备的效率。
大量三次谐波在流过中线的时候会使线路过热，甚至引起火灾。
2.影响电气设备运行。
谐波会严重影响电气设备的正常工作，使得电机产生机械振动与噪声等;使得变压器的局部严重过热;使电容器和电缆等设备过热、绝缘老化、寿命缩短，如果不及时处理的话，最终会导致损坏。
3.引起电网谐振。
这种谐振可以使谐波电流放大几倍甚至是数十倍，会对系统，特别是对电容器及与之串联的电抗器形成很大的威胁，经常使电容器与电抗器烧毁。
4.使继电保护误动作，电气测量误差过大。
谐波会导致继电保护，特别是微机综合保护器与自动装置误动作，造成不必要的供电中断和生产损失。
谐波还会使电气测量仪表计量不准确，产生计量误差，给用电管理部门或电力用户带来经济损失。
5.使工控系统崩溃。
临近的谐波源或较高次谐波会对通信及信息处理设备产生干扰，轻则产生噪声、降低通信质量、计算机无法正常工作，重则导致信息丢失，使工控系统崩溃。
谐波的危害对于我们的影响是非常严重的，随意我们就选择了有源电力滤波器，它以独特的功能，为我们消除了谐波的危害。
希望以上的介绍可以为您带来帮助。
安科瑞ANAPF有源电力滤波器1、概述1.1谐波的产生电力系统中理想的电压、电流波形都是频率为50Hz的正弦波，但是非线性电力设备（大功率可控硅、变频器、UPS、开关电源、中频炉等）的广泛应用产生了大量畸变的谐波电流，谐波电流耦合在线路上产生谐波电压。
对非正弦的畸变电流作傅立叶级数分解，其中频率与工频相同的分量为基波，频率是基波频率整数倍的分量为谐波。
APF-APF(有源电力滤波器)有何优点-
APF?APF(有源电力滤波器)有何优点? APF，也就是我们常说的有源电力滤波器，APF的作用其实和滤波器相同，只不过APF事有源形式。
为增进大家对APF的认识，本文将对APF、APF的优点以及APF的发展趋势予以介绍。
如果你对APF 具有兴趣，不妨和我一起继续往下阅读哦。
一、有源电力滤波器有源电力滤波器(APF：Active power filter)是一种用于动态抑制谐波、补偿无功的新型电力电子装置，它能够对不同大小和频率的谐波进行快速跟踪补偿，之所以称为有源，是相对于无源LC滤波器，只能被动吸收固定频率与大小的谐波而言，APF可以通过采样负载电流并进行各次谐波和无功的分离，控制并主动输出电流的大小、频率和相位，并且快速响应，抵消负载中相应电流，实现了动态跟踪补偿，而且可以既补谐波又补无功和不平衡。
APF主要采用FFT算法，DFT算法以及三相电路瞬时无功功率理论算法;APF有并联型和串联型两种，前者用的多;并联有源滤波器主要是治理电流谐波，串联有源滤波器主要是治理电压谐波等引起的问题。
从理论基础来看，有源滤波器同无源滤波器比较，治理效果好，主要可以同时滤除多次及高次谐波，不会引起谐振，但是价位相对高!实际应用安全系数很低，国际普遍做法是以变压器升压，来保证可靠性，国家相关部门也要求以变压器升压的形式和有源滤波器结合，治理高压谐波!二、有源电力滤波器的优点1、有较快的响应能力有源电力滤波器可以在很短的时间之内快速的计算出下一个开关的输出频率，响应非常快速，可以快速补偿变化较为频繁的谐波。
2、可靠性高具有输出过电流、直流侧过电压、直流侧欠电压、交流侧过电流、交流侧过电压、IGBT死区保护以及IGBT综合保护等多种保护功能，以备设备或者系统出现异常情况时，设备可以安全的退出运行或保护系统及设备。
3、有着大容量的补偿力有源滤波器的补偿能力跟IGBT容量有很大关系，大容量谐波就很难补偿了，有源电力滤波器可以做到不受限制的并柜扩容，实现了大容量的谐波补偿，并且大大降低了成本。
什么是有源电力滤波器(APF),有源电力滤波器的工作原理
什么是有源电力滤波器(APF),有源电力滤波器的工作原理一、什么是有源电力滤波器(APF)：滤波器型号参数：1.额定工作电压380V/220V，50Hz2.额定谐波补偿容量50A/100A/150A/200A3.整机功耗小于容量的3%4.抑制谐波效果达到国标要求，稳态THD可降低至5%以下5.额定绝缘电压3000V AC，2500V DC有源电力滤波器(APF)是一种用于动态抑制谐波、补偿无功的新型电力电子装置，它能够对大小和频率都变化的谐波以及变化的无功进行补偿，之所以称为有源，顾名思义该装置需要提供电源，其应用可克服LC滤波器等传统的谐波抑制和无功补偿方法的缺点(传统的只能固定补偿)，实现了动态跟踪补偿，而且可以既补谐波又补无功;三相电路瞬时无功功率理论是APF发展的主要基础理论;APF有并联型和串联型两种，前者用的多;并联有源滤波器主要是治理电流谐波，串联有源滤波器主要是治理电压谐波等引起的问题。
有源滤波器同无源滤波器比较，治理效果好，主要可以同时滤除多次及高次谐波，不会引起谐振，但是价位相对高!二、有源电力滤波器(APF)基本原理：有源电力滤波器，是采用现代电力电子技术和基于高速DSP器件的数字信号处理技术制成的新型电力谐波治理专用设备。
它由指令电流运算电路和补偿电流发生电路两个主要部分组成。
指令电流运算电路实时监视线路中的电流，并将模拟电流信号转换为数字信号`，送入高速数字信号处理器(DSP)对信号进行处理，将谐波与基波分离，并以脉宽调制(PWM)信号形式向补偿电流发生电路送出驱动脉冲，驱动IGBT或IPM功率模块，生成与电网谐波电流幅值相等、极性相反的补偿电流注入电网，对谐波电流进行补偿或抵消，主动消除电力谐波。
三、有源电力滤波器(APF)基本应用：谐波主要危害：•增加电力设施负荷，降低系统功率因数，降低发电、输电及用电设备的有效容量和效率，造成设备浪费、线路浪费和电能损失;•引起无功补偿电容器谐振和谐波电流放大，导致电容器组因过电流或过电压而损坏或无法投入运行;•产生脉动转矩致使电动机振动，影响产品质量和电机寿命;•由于涡流和集肤效应，使电机、变压器、输电线路等产生附加功率损耗而过热，浪费电能并加速绝缘老化;•谐波电压以正比于其峰值电压的形式增强了绝缘介质的电场强度，降低设备使用寿命;•零序(3的倍数次)谐波电流会导致三相四线系统的中线过载，并在三角形接法的变压器绕组内产生环流，使绕组电流超过额定值，严重时甚至引发事故。
2023年有源电力滤波器APF行业市场发展现状
2023年有源电力滤波器APF行业市场发展现状有源电力滤波器（Active Power Filter，APF）是一种能够消除谐波和抑制电力干扰的有效装置。
随着工业化进程的不断加速以及电力质量问题的日益凸显，有源电力滤波器市场需求也在不断扩大。
本文将从市场概况、行业发展前景、市场竞争格局等方面分析有源电力滤波器市场发展现状。
一、市场概况目前，有源电力滤波器市场已经形成了比较成熟的市场体系，主要供应商包括ABB、SIEMENS、SCHNEIDER、EATON、TOSHIBA、Delta等国际知名电气企业和INVT、山特维克、烽火、栋松、长城等国内知名企业。
根据市场研究公司Research and Markets的报告，全球有源电力滤波器市场规模在2019年达到了14.46亿美元，并预计在2027年将达到21.77亿美元，增长速度约为6.3%。
目前，市场主要应用在制造业、工业、船舶航运、冶金、石油化工等行业。
二、行业发展前景1.需求稳定增长随着能源供应结构的转型升级以及电力消费量逐步增加，电力质量问题日益凸显，使得有源电力滤波器的需求呈现稳步增长的趋势。
同时，应对可再生能源接入、新能源发展、智能电网建设等趋势也推动了市场需求的增长。
2.智能化发展趋势明显目前，有源电力滤波器市场的产品主要在功能和技术上有很大提升空间。
未来，有源电力滤波器将向智能化方向发展，实现对电力质量的自动监测、自动诊断和自动调整，以适应智能电网和工业4.0等发展趋势。
3.新兴市场增长潜力巨大随着全球经济的不断发展，欠发达地区逐渐崛起，新兴市场存在着巨大的增长潜力。
这些地区的电网建设和产业发展需要稳定的电力供应和高质量的电力，因此有源电力滤波器在这些新兴市场将有着广阔的应用前景。
三、市场竞争格局目前，有源电力滤波器市场主要面向制造业、电力等领域，可应用于变频器、电焊机、UPS、电炉等设备中，市场竞争格局较为激烈。
国际上ABB、SIEMENS、SCHNEIDER等知名企业在技术力量、品牌知名度等方面具有明显优势，而国内的增强电力、INVT、东华电子等企业则在本土市场具有较强的竞争力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
有源电力滤波器(APF)品牌排行
当前，市场上生产有源电力滤波器的厂家很多，各个品牌参差不齐，且国家标准未正式出台，所以只能挑选出一些市场上一些主流的APF品牌，从质量、稳定性各方面介绍一下当前市场上主流有源电力滤波器品牌的市场情况：
合资主流品牌：霍尼韦尔、GE、诺基亚、ABB、施耐德、
传统的电气行业的几大合资品牌从稳定性、可靠性来说都依然是值得可靠信赖，但是技术参数比得上国内品牌，国内品牌因为竞争的缘故一味追求性能参数，产品稳定性大打折扣，合资品牌的价格都相对较高，一般市场标价达2000~4000元/A。
传统的合资品牌西门子貌似还没有APF。
国产一线品牌：南京亚派麦克斯韦电气深圳盛弘上海思源赛博电气深圳英纳仕追日电气........数百家品牌
估计国内生产APF的厂家有上百家，以上品牌都是最近2年广告比较多的品牌，推广力度比较大而已。
但是参差不齐。
国产品牌的通病就是质量不稳定，国产品牌没有7年以上的应用案例，价格也不一定便宜，国产品牌的价格一般是合资的50%~100%。
有源电力滤波器的核心器件比如IGBT、电容器、CPU等国内电子元件技术都不稳定，所以国内生产APF 的厂家大多依靠进口国外品牌的核心元器件，然后再在国内组装，所以成本总体也不低，主要是人工成本较低。
另外国产有源电力滤波器的通病就是并联技术，IGBT并联技术还不过关。
但是未来的趋势肯定是核心器件国产化后，国内APF厂家的价格也许才会真正降到很低。
另外，有源电力滤波器出来10年左右，市场上有部分打着国外欧美公司品牌(如意大利、美国)的旗号，游龙混杂，有些品牌名字看着大气，实际上是国内生产的，满足国内市场扬眉崇外的心理，所以要注意辨别。
