消防巡检柜18.5KW二用二备直接启动资料

消防巡检柜18.5KW二用二备直接启动
一、概述:
消防巡检柜18.5KW二用二备直接启动型消防水泵自动巡检控制设备（以下简称为消防巡检柜）是南京雷开根据GB27898-2011、GB50974-2014消防标准要求，为消防设备用户开发的新一代智能型消防巡检控制设备。

在消防安全设备中消防泵是水灭火系统中非常重要的一部分，该设备长期处于待命须发状态，一旦发生火灾情况它的真正作用就发挥出来了。

由于长期处于闲置状态，加上现场环境潮湿，很容易发生消防水泵泵轴和叶轮锈蚀、锈死的现象。

以导致发生火灾时，消防水泵不能正常运转，无法扑灭火灾，危害了人民群众的生命财产安全。

因此南京雷开研发的消防泵自动巡检控制设备系统是真正解决用设备代替人工完成工频试水的系统，对水泵机组进行周期性的巡检以保持水泵的机械性能和电气性能始终处于良好状态，其目的是针对消防给水设备的特点，彻底解决水泵锈蚀及锈死问题，使消防给水设备“养兵千日，用兵一时”成为真正的现实。

二、南京雷开消防巡检柜柜体选型参考表（柜体尺寸根据图纸定制生产）
产品名称与泵组启动方式柜体外形尺寸(高*宽*深）消防泵组18.5KW二用二备
水泵功率
1800*800*50015KW-132KW
消防巡检柜18.5KW二用二
备直接启动
消防泵巡检柜常见功率：18.5KW、7.5KW、15KW、18.5KW、22KW、30KW、37KW、45KW、55KW、75KW、90KW、110KW 、132KW、160KW、220KW。

三、消防巡检柜产品功能描述：
1、自动巡检功能：当切换开关置于自动位置时，巡检柜按照操作面板触摸屏设定的周期和时间对消防水泵进行逐台巡检，每台泵的运行时间不少于2min，转速为300转/每分钟；（时间和周期可按需设定）并可通过切换开关实现巡检的手/自动切换。

制设备；
2、自动退出巡检进入消防的功能：无论是在工频恒压状态还是在低频无压巡检状态，遇到消防信号自动退出巡检进入消防模式。

3、报警及保护功能：自动巡检设备设有过电流、过电压、欠电压、缺相报警和保护功能，当系统出现故障时，巡检控制器通过接点发出故障报警信号，触摸屏显示具体故障水泵的位置、故障的内容及故障发生的时间。

4、历史记录功能：自动巡检设备可以通过人机界面显示水泵巡检运行的参数，也可通过界面进行数据设定和修改，人机界面采用中文菜单并具有数据记忆功能。

可对故障时的瞬态参数记忆，配置打印机的系统可通过打印机记录故障的时间和事件。

5、通讯功能：自动巡检设备可以根据用户需要设置通讯功能，通过巡检控制器和上位机的通讯可以把消防巡检信号传送到消防控制中心实现远程的监控。

6、短信报警功能：根据用户的需要，自动巡检设备可配置手机短信报警模块，当故障发生时，故障信息通过手机短信发送到用户的手机上，提醒用户及时处理
7、个性定制功能：自动巡检设备的显示界面可根据用户的要求制作，包括设置用户单位的名称、标志等。

四、消防巡检柜18.5KW二用二备直接启动产品特点：
1、高清触摸屏显示，中文/英文菜单，直观的设备状态信息，清晰易懂，操控简易。

2、可根据用户的需求设定巡检周期（可进行手动/自动设置）
3、产品在巡检过程中，出现任何异常都会发出声光报警，并记录/存储数据100条，工作状态一目了然，便于检修人员查看或维修。

4、短信告警功能，当发生故障时，后台会通过给设置相关负责人的手机发送短信，及时掌握握故障信息，真正实现了的无人监控。

5、具有过压，欠压，缺相，断相，错相，过流，过温，过载等保护功能：
6、对消防水泵的巡检采用低频率，低转速运行，巡检功率消耗小，不增加管网压力，不加大水泵机械磨损：
7、可实现双电源进线柜自动巡检，可定期切换运行，检测主/备电源是否正常：
8、可实现水泵控制柜自动巡检，依次针对控制柜内的元器件进行状态监测：：
9、柜体内具有自动恒温湿调节：
10、多方位运行，故障信息记录，可通过打印机或是短信发送方式输出：
11、设备具有RS485标准接口，预留楼宇监控接口可以与消防中控室联网，数据远程传输和遥控：
12、符合公安部颁布的行业性强制标准《GA30.2固定消防给水设备的性能要求和实验方法》明确规定。

13、远程网络故障诊断及数据维护和功能升级。

五、订购须知
用户在配置自动巡检设备时应提供消防水泵控制柜的二次原理图，包括水泵电机功率、水泵的启动方式，并注明是工频巡检还是低频巡检。

六、消防巡检柜18.5KW二用二备直接启动巡检系统界面介绍：
1、开机界面：
开机界面，通过界面设置手动巡检、自动巡检功能，首次操作需要输入管理密码，在进行功能设置；
2、时间设置界面：
用户客根据需求自定义时间。

3、手动巡检界面
手动巡检界面是设备在自动巡检运行的情况下，用户可以选择手动巡检的工作状态下按手动启动按键，手动巡检运行；此时按运行时间设定键，跳出数据设定键盘，根据需要，设定时间并确认后，再按需要巡检的消防水泵按键，即可使其运转，如需要停止，再按一次相应的按键即可。

变频器的显示框—正常和停止显示变频器的工作状态；如果不需要进行手动巡检，按自动巡检按键，巡检柜转入自动巡检状态。

4、自动巡检界面
按自动巡检按钮，进入自动巡检模式，消防巡检柜18.5KW二用二备直接启动型自动巡检控制设备将按已设定好的巡检周期，巡检运行时间，对消防水泵进行巡检。

5、参数设置界面
在自动巡检的状态下，按自动启动按键，巡检柜按设定好的数据运行；运行时人机界面显示运行数据，用户如要修改，可按下述方法进行；
1）数据的修改是在自动巡检停止的状态下进行的，按自动停止按键，使自动巡检停止；
2）设定自动巡检周期：按自动巡检周期输入框，跳出数据设定键盘，根据需要设定自动巡检周期的时间，再按确认键；
3）设定水泵运行的时间：按水泵运行时间输入框，跳出数据设定键盘，根据需要设定水泵运行时间，再按确认键；
4）设定水泵间隔运行的时间：按水泵间隔运行时间输入框，跳出数据设定键盘，根据需要设定水泵间隔运行时间，再按确认键；
5）设定结束后，重新按自动启动按键，设备即按修改后的数据自动运行。

6）巡检水泵的数量仅在初始设定时设定，用户不要轻易改动。

在自动巡检界面下按手动巡检按键即跳转到手动巡检界面；按故障查询按键即进入报警故障查询界面。

6、报警记录界面
报警界面主要记录一定时段内巡检系统内发生的电源欠压、缺相及消防水泵过流、接地等故障。

7、巡检历史记录界面
巡检记录界面主要记录之前一段时间各消防泵的巡检状态，可查看到具体的巡检时间历史记录。

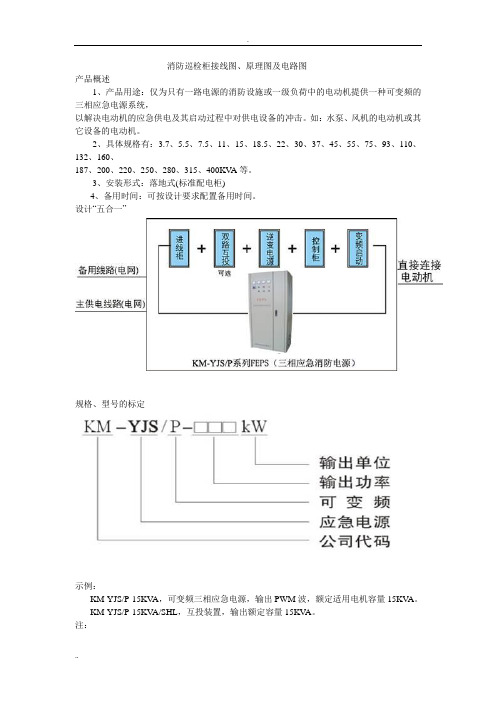

七、产品运行图示列：。
