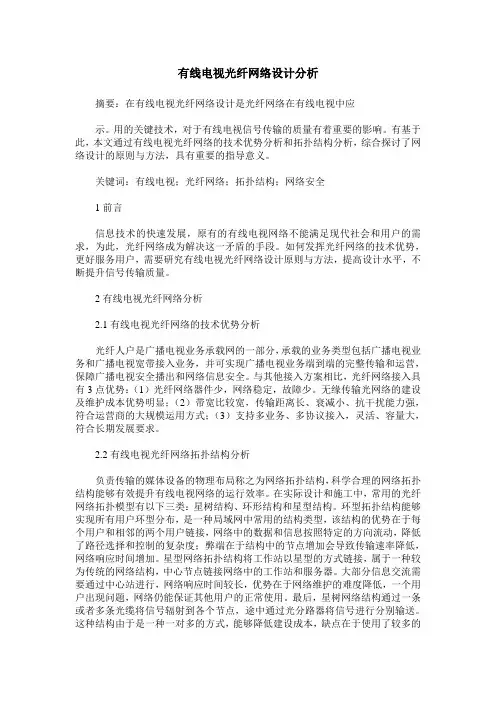

有线电视光纤网络设计分析
有线电视光纤网络设计分析摘要：在有线电视光纤网络设计是光纤网络在有线电视中应示。
用的关键技术，对于有线电视信号传输的质量有着重要的影响。
有基于此，本文通过有线电视光纤网络的技术优势分析和拓扑结构分析，综合探讨了网络设计的原则与方法，具有重要的指导意义。
关键词：有线电视；光纤网络；拓扑结构；网络安全1前言信息技术的快速发展，原有的有线电视网络不能满足现代社会和用户的需求，为此，光纤网络成为解决这一矛盾的手段。
如何发挥光纤网络的技术优势，更好服务用户，需要研究有线电视光纤网络设计原则与方法，提高设计水平，不断提升信号传输质量。
2有线电视光纤网络分析2.1有线电视光纤网络的技术优势分析光纤人户是广播电视业务承载网的一部分，承载的业务类型包括广播电视业务和广播电视宽带接入业务，并可实现广播电视业务端到端的完整传输和运营，保障广播电视安全播出和网络信息安全。
与其他接入方案相比，光纤网络接入具有3点优势：（1）光纤网络器件少，网络稳定，故障少。
无缘传输光网络的建设及维护成本优势明显；（2）带宽比较宽，传输距离长、衰减小、抗干扰能力强，符合运营商的大规模运用方式；（3）支持多业务、多协议接入，灵活、容量大，符合长期发展要求。
2.2有线电视光纤网络拓扑结构分析负责传输的媒体设备的物理布局称之为网络拓扑结构，科学合理的网络拓扑结构能够有效提升有线电视网络的运行效率。
在实际设计和施工中，常用的光纤网络拓扑模型有以下三类：星树结构、环形结构和星型结构。
环型拓扑结构能够实现所有用户环型分布，是一种局域网中常用的结构类型，该结构的优势在于每个用户和相邻的两个用户链接，网络中的数据和信息按照特定的方向流动，降低了路径选择和控制的复杂度；弊端在于结构中的节点增加会导致传输速率降低，网络响应时间增加。
星型网络拓扑结构将工作站以星型的方式链接，属于一种较为传统的网络结构，中心节点链接网络中的工作站和服务器。
大部分信息交流需要通过中心站进行，网络响应时间较长，优势在于网络维护的难度降低，一个用户出现问題，网络仍能保证其他用户的正常使用。
有线电视双向数字分配网的设计
有线电视双向数字分配网的设计摘要：有线电视数字化改造是近年来各有线电视网络工程的重要工作任务，对网络建设和网络改造中网络设计、规划、注意问题进行分析，供同行参考。
关键词：860M 数字化双向分配网设计有线电视网络是我国最大的广播电视公众信息网络，它具有频率资源丰富、传输速率高、信息容量大和用户数多等显著特点。
近几年来，庆元县按照广电总局的发展规划，大规模实施860M有线电视双向分配网改造和新建小区860M有线电视分配网建设，2010年底完成城区数字化整体转换工作，整转率超过98％，并通过浙江省省局验收。
有线电视分配网是“信息高速公路”的最后1公里，面广量大，现就笔者多年来网络建设的学习和工作实践，对860M有线电视双向分配网设计进行探讨。
一、网络设计1.小区分配网划定为更好地开展网络多功能业务的发展，庆元县电视台网络工程部在860M双向网络设计中，遵循相关技术规范，光节点的覆盖规模为150—500户左右，线路半径为100—200米(具体按照地域范围而定)，确定光节点，划定分配小区。
地埋小区采用星型分配方式，架空线路采用树型分配方式。
部分小区在光站输出低电平线路中使用延长放大器，城区范围内最多使用1级延长放大器。
2.网络器材的选用（1）光工作站。
光站采用二路、四路高电平输出的双向光接收机,明装方式采用两个输出端口的光站，地埋小区根据大小选用二端口或四端口的光站。
光站在860MHz频点的正向输出有两种电平：低电平为104dBuV，高电平为108 dBuV，低电平端口一般带一级楼栋放大器，高电平端口直接带用户。
一般采用光站带一级放大器模式。
500户左右的光节点用一台8.4A的供电器为光站和放大器提供电源。
（2）光节点。
县城大部分区域采用台总机房144芯光缆直接到点的方式进行布局，有利于维修维护。
144芯光缆到中心点后，按照每个光节点4芯来分布，做到点对点直通，在条件许可的地方，均采用点对点进行规划。
（3）放大器。
浅谈有线电视分配网的设计
浅谈有线电视分配网的设计作者：朱江来源：《神州》2012年第14期摘要：通过合理均匀的分配有线电视信号电平，使用户终端电平达到平衡，正常收看丰富多彩的电视节目。
关键词：分配网合理设计用户端输出电平范围用户分配网定义为自光节点至用户终端之间的网络，该网络全部由电缆、无源分支分配器组成。
它的作用是把前端输出的光信号经过光节点转换成高频信号，再通过用户分配系统送入至千家万户。
用户分配网的设计方法很多，根据具体情况要具体分析，具体设计，不拘泥于一种形式，除此之外也与现有的有线器材和个人的设计习惯有关。
网络设计的总的原则是：合理、均匀和节省，便于施工、维护和管理，设计方法基本有两种。
一种是由前向后逐点进行计算，得出所用分配器、分支器和放大器的规格、数量，另一种是由后向前推进，逐点计算，得出所用部件的规格、数量，最后求出进入分配网络的电平值和用户终端的电平值。
具体遵循以下原则：1、首先熟悉用户分布情况，按照用户居住的位置、离放大器远近、后面有没有用户等情况对用户进行归类，并对线路进行分析，做出合理的路由规划设计。
2、由于用户群与前端的距离及所经过放大器数目都是不同的，设计时应选择距离最远、用户最多、条件最差的用户分析计算，只要保证了距离放大器较远这些用户接收电平达到标准要求，那么其余放大器附近的用户就比较容易设计。
3、在设计中，抓住各分配点的信号电平变化是关键，因此就要了解清楚分配器的分配损耗、分支器的接入损耗和电缆的损耗量，设计时可参考下列数据：二分配器4dB 三分配器6dB四分配器8dB 六分配器10dB一分支器8dB 二、三、四分支器10dB在实际应用中，每串接一个分支器，VHF-L频段电平下降1dB，UHF频段电平下降3dB。
4、通过各种分支分配器的合理选取和组合，最终能使用户端系统输出口的图像载波电平设计值设计在（70±5）dBμV以内（非邻频传输系统）或（65±4）dBμV以内（邻频传输系统）。
有线电视光纤网络设计分析论文
有线电视光纤网络设计分析论文摘要：新时期，我国有线数字电视迅速发展。
随着三网融合趋势的进一步增强，未来一定会大范围应用光纤网络。
相较于传统传输形式，光纤网络具有一系列的优势：较宽的频带、较低的损耗、较强的抗干扰性以及可靠的性能等。
将光纤网络运用到有线电视中，数据的双向传输可以得到实现，频率利用率也可以得到有效提升，将更加高质量的电视节目服务带给人们。
本文简要分析了有线电视光纤网络设计，希望能够提供一些有价值的参考意见。
关键词：有线电视；光纤网络；设计1光纤设备的特征和指标分析1.1光线设备的特征研究发现，光纤设备纳米程度的不同，具有差异化的类型和特点。
以1310nm光纤设备为例，光发射机、接收机、光纤传输干线是其主要组成。
光发射机的核心主要是DFB激光器，将直接调制的方式运用过来，且光纤链路技术指标紧密联系着光发射机指标。
根据实践表明，传输系统组合三价失真会在较大程度上受到光调制指数的影响。
要想对组合三价失真和组合二价失真指标有效控制，就需要对光调制指数合理限制，以便促使两者关系得到坚固，进而对选择指标合理优化。
一般来讲，组合三价失真、组合二价失真不会受到光纤传输链路损耗的影响。
而1550nm的设备与1310光线设备在光发射机上存在着较大的差异，其主要是应用恒定光源灌输光波强度外调制方式，在外调制时，调制电压选择的是多频道信号，这样可以在较大程度上减少光发射机的CTB指标失真问题。
1.2光纤设备的相应指标研究发现，有线电视网包括光纤干线、前端、电视分配网等诸多组成部分，因此，在分配设计网络指标时，需要充分考虑这几个方面的内容。
如果有线电视网具有不同的规模，那么在具体要求方面也会出现差异，那么自然会有不同的指标。
以1310nm光纤设备指标为例，在设计一级光纤链路时，就需要充分重视CNR指标；要借助于相应公式来科学计算光分路由器的比例。
2有线电视光纤网络设计策略2.1结合实际需求，对光纤网络拓扑结构有机明确简单来讲，传输媒体设备的物理布局即为网络拓扑结构，且实践研究表明，网络运行效率会直接受到网络拓扑结构的影响。
有线电视光缆传输网中光分路器的设计与使用
有线电视光缆传输网中光分路器的设计与使用秦皇岛市燕山有线电视信息网络发展有限公司张弘辉摘要：本文简要介绍了光分路器的主要技术指标和一般计算方法，结合作者的实践给出了多级光分路器、均分型光分路器的设计方式。
关键词：光分路器分光比多级光分路器均分型光分路器一概述利用光纤传输电视节目具有频带宽、容量大、损耗低、重量轻、抗干扰能力强、保真度高、工作性能可靠等优点，不仅能扩大有线电视覆盖面，减少传输线路中放大器的个数，提高整个有线电视系统的指标，而且解决了全电缆网放大器维护难的问题。
近年来随着技术和生产工艺的进步，光缆和光发射机、光接收机等激光设备和器材的成本迅速下降，采用光纤传输与电缆传输的成本大体相当，甚至更低。
光纤传输网将成为有线电视的最主要传输手段。
光纤有线电视系统的传输电视信号的原理方框图如图一所示：光分路器是光纤链路中最重要的无源器件之一，其作用是将一路光按一定比例分成多路输出。
在有线电视光纤传输系统中广泛应用。
本文仅就作者参与的有线电视光缆网工程施工中的光分路器的设计和使用的一些方法和经验进行探讨，希望对有线电视网络的建设有所帮助。
二光分路器的一般设计方法在HFC网光纤传输干线设计中，当光纤路由及光纤损耗值、光节点数量确定后，就可以计算出每一光纤支路所需的光功率、光分路器的分光比和光发射机的功率、数量。
1、每一支路光纤损耗值当光纤路由确定后，每一支路的光纤链路损耗值就可以得出。
目前广电系统大量使用的是G652型光纤。
根据我们多年来的的施工经验，包含熔接损耗在内，对于1310nm窗口，G652光纤损耗不超过0.35dB／公里，对于1550nm窗口，G652光纤损耗不超过0.22dB／公里.对于已经完工的路由，可以使用光时域反射仪进行测量，得出实际链路的损耗值。
每一支路的光纤链路损耗值应留出一定的余量。
2、光接收机接收功率目前使用的光接收机，在接收光功率为-4～+3dbm的条件下，光接收机输出电平范围为96～108db。
有线电视光缆网光链路规划设计资料
天津电子信息职业技术学院综合实训报告有线电视工程实训课题名称小型HFC系统设计姓名许煜学号16班级电子S08-1专业应用电子技术所在系电子技术系指导教师齐连运完成日期陵县CATV城区网络升级改造内容摘要设计合理、器材达标、施工规范是建设HFC网络取的优质工程的基本条件，根据现有网络的状况，结合国内外有线电视技术的现状和发展，从分析陵县有线电视网络的建设与发展状况和存在的主要技术问题入手，介绍了HFC网络升级的技术方案和实施方法，升级改造的指导思想、总体规划思路、基本功能和特点、网络拓扑结构、光链路设计和系统技术要求。
系统的升级本着高起点、高质量、高要求的指导思想，从建设信息高速公路的长远目标出发，立足有线电视，着眼综合信息网，既考虑目前的实用性与经济承受能力，又考虑长远的发展需要，既能支持目前的模拟和数字混合业务，又能够升级到未来的集视频、电话、数据于一体的综合业务网。
网络建设按照统一规划、合理布局、有序发展、遵循标准、确保质量的原则进行，以保证系统在较长时间内具有先进水平，系统留有适当的技术指标裕量和通信接口，具有逐步扩充功能。
目录一、网络建设目标二、设计依据三、系统信道资源和频率的划分四、光电混合系统的主要技术指标及指标分配五、系统规划六、有线电视网络的拓扑结构七、电缆网络的设计八、光缆系统设计九、双向多功能信息网十、网络下行指标前言陵县城区有线电视网络始建于1993年，由于建网早，技术水平、器材选型以及安装手段和技术都受到极大的限制，且采用了传统的300 MHz覆盖半径4 km，有线电视用户3000多户，经过十几年的运营，城区有线电视网络用户覆盖半径已达15 km，有线电视用户20000多户，同轴电缆传输技术有线电视系统的薄弱之处充分暴露，功能单一，故障率高，存在问题很多，每年调试维护网络系统电平至少四次，并且原有电缆线路严重老化，各项技术指标不能满足需要。
随着对有线电视网络安全性的要求不断提高，为进一步提高网络传输质量，进行多功能开发应用，决定对原网络进行大规模的宽带HFC升级改造。
浅谈有线电视网络如何进行FTTH方案选择
浅谈有线电视网络如何进行FTTH方案选择摘要：有线电视网络必须根据未来可能业务对网络进行合理规划。
FTTH 是解决业务需求和带宽需求的目前较好的方式之一。
其建网需要考虑以下六个方面的问题：如何光分配节点，光线路终端位置选择，采取何种分光方式，光缆入户方式的选择，引入光缆如何选择，如何进行光缆接续等。
对于有线电视的FTTH 网络建设方案选择，需考虑其运营商市场位置的特殊角色，需结合运营业务自身的特点，综合考虑，进行合理的规划和器材的选择，既要考虑经济性，又要考虑稳定性以及未来网络与业务的拓展空间。
关键词：ODN覆盖；OLT的位置；分光方式；光纤入户方式有线电视网络必须根据未来可能业务对网络进行合理规划。
有线电视运营商提供双向数字电视、视频点播（VOD）、高速互联网（Internet）接入及部分信息、教育、娱乐类双向在线业务。
有线电视业务的新型业务要求对称双向高带宽支持，要求支持广播/组播传送，要求满足为用户同时提供数据+语音+视频三类业务，FTTH是解决业务需求和带宽需求的目前较好的方式之一。
FTTH采用光纤直接入户的方式，技术成熟，业务部署方便简单，低能耗，维护量少；带宽优势大，后续扩容简单，无论在运营或是维护都是目前最好选择。
FTTH系统由OLT（光线路终端）、ONU（光用户单元）和ODN（光分配网）三部分组成，其建网需要考虑以下六个方面的问题（图1）。
1 ODN覆盖ODN（Optical Distribution Node）即光分配节点，其覆盖方式可以根据有线电视网络运营的特殊性，建议覆盖方式为高端用户，采用优质优价方案，以FTTH 一步到位如别墅；新建小区应尽量高起点，同时控制成本，采取高层楼宇可以全覆盖，多层楼宇分阶段施工结合，即在集中施工阶段完成从CO到DP的线路施工，在业务开通阶段完成引入光缆的敷设。
2 OLT位置选择OLT（optical line terminal）即光线路终端，用于连接光纤干线的终端设备，根据EPON 协议规定，OLT与ONU之间“测距”问题，理论上不能超过20 km，由于EPON本身技术因素影响OLT的位置，ODN网络建设中的主干光缆纤芯数量也影响着OLT的位置，尤其当主干光缆纤芯数量比较少，不能支持接入地区全部用户的光纤到户需求的时候，要对OLT位置下移是最好的选择。
有线电视光节点双向链路指标设计
有线电视光节点双向链路指标设计【摘要】为了适应双向业务发展的要求，对有线电视光节点到用户之间的链路指标设计做出了调整，提出了新的解决方案。
【关键词】双向链路；光节点；技术指标随着有线电视技术的不断发展，以及更多业务的需求，有线电视网络越来越强调双向性和互动性。
尤其是对于新建的住宅小区，有线电视光节点区域的链路设计不仅仅要考虑下行信号的合理，也要综合考虑回传业务的需求。
由于上下行不同频率下电缆及器件衰减特性的差异，整个链路的指标设计较之以往单向的下行电视信号设计有了不小的调整。
一、一些技术指标的设定有线电视网络的频率范围为0～1000MHz，在指标设计时，选取三个比较典型的频率来计算。
其中上行链路选取50MHz，下行链路低频选取115MHz，高频选取459MHz。
三个频率下75-9电缆每百米的衰减为2.3dB、3.45dB和7.1dB。
QR540电缆每百米的衰减为1.5dB、2.27dB和4.6dB。
75-9电缆应用于楼层间的分配器之间；QR540电缆应用于光工作站到楼栋第一个分配器之间。
在三个频率下12分配器的衰减值分别为12.5dB、12.5dB、13dB。
2分配器衰减值为3.6dB、3.7dB、4dB。
3分配器衰减值为5.8dB、6dB、6.2dB。
二分支-8分支器的插损为3.5dB、3.8dB、3.8dB。
二、光节点设计实例下面以具体的光节点为例，说明设计指标的调整。
1.光节点概况光节点是光缆线路到小区内进行光电转换的设备节点。
有线电视网络结构为HFC网络，由干线交接箱铺设光缆至小区，设立光节点。
光节点设备由4端口光工作站、供电器、无源器件和线缆组成。
光节点到楼栋采用QR540同轴电缆铺设。
2.统计光节点下的基本信息在本例中，光节点位置位于2#楼西侧。
光节点覆盖的楼栋有1#楼、2#楼、3#楼、4#楼、6#楼、7#楼和8#楼。
所有楼栋均为三个单元、每个单元每层为2户的标准6+1住宅。
光节点到每栋楼的QR540同轴电缆长度分别为60米、40米、84米、129米、83米、128米和173米。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
有线电视光分配网链路设计浅谈
1有线电视光分配网链路的设计
1.1网络拓扑结构
就我国的目前的人口分布来看，乡镇人口较为稀疏，而城市人口则较为密集，考虑到人口密集程度的问题，需要根据人口的密集程度来对城市和乡镇的有线电视光分配网链路设计结构进行有效的选择，针对乡镇来说，可以采用树形结构来对有线电视光分配网链路进行设计，在设计的过程中，需要对树形结构的具体应用方式进行全面的了解，同时也要注意到信号传递的问题，根据信号传递的要求来对第一级光放大器进行敷设。
另外，在设计的过程中，要为有线电视光分配网链路配置相应的UPS电源，这样可以在发生断电时，能够对信号的传递形成有效的保护。
就我国目前采用的这种网络拓扑结构来说，其在乡镇中的应用很难在短时间内实现大规模的更新和应用，而且在城市中的应用范围也相对较窄，而且这种网络拓扑结构，在安全性上也具有一定的不足，因此，其还有待进一步的提升和维护。
1.2光分配网链路的计算
在一些经济较为落后的地区，受到当地实际发展现状的限制，并不能够实行大面积的光分配网链路的敷设，从而在一定程度上，也阻碍了光分配网链路的推广和应用。
然而，也不能够对其进行完全的封杀处理，在设计的过程中，也需要为其留出一定的敷设空间，以便能够在未来中得到应用。
而在做相关的设计的过程中，需要对接头做出一定的防护，不需要对光接续盒进行开启和二次熔接，这样可以保障其在未来应用的可能性。
在对光分配网链路的计算时，可以采用L=L1+L2+L3+L4这一公
式进行计算，其中L1主要指代的是管线的消耗状况，L2主要指代的是连续损耗情况，L3主要指代的是光分路器的分光消耗情况以及附加的消耗情况，而L4则主要指代的是活接头的损耗情况。
在实际的应用中，光分配网链路中的光功率在不断的耗损，从而使得其应用的实际效率大打折扣，而且每年其光功率的下降情况都比较严重，其中光放大器的耗损程度最严重。
在光功率耗损严重的情况下，对于有线电视各个方面都会产生一定的影响，而影响最为严重的就要属C/N，在光功率严重耗损的情况下，光功率的输出的信号以及电平质量也会相应的下降，这样就会使得收视的信号并不强，从而会使得电平呈现持续下降的状况，这样就会使得C/N进一步的出现恶化。
1.3电缆网络的设计
在我国社会经济发展的关键时期，根据人们日益高涨的物质文化需求对电缆网络进行设计势在必行，它不仅是提高网络覆盖面、传输稳定性的重要途径，更是推动网络技术进步的重要依据。
就电缆网络的具体设计而言，设计要点包含下面几方面。
（1）电缆干线的设计在主干线设计中，要尽量多采用分配器为主的分路器，并要严格禁止在主干线上使用耗能超过10dB 的分路器，从根本上保证支路能耗达到预计标准。
由于受到扩散型、星型结构的影响，在网络能源分配上要尽可能多采用网路传输结构，并将其作为上下两级信息传输媒介，从根本上保证电平的一致性。
对上行通道进行均衡。
面对特殊条件下的支干线设计而言，如果设计中无法控制相对能耗，那么就必须要提前设置型衰减器，由此设备来减少支路线损问题。
（2）用户分配网的设计以集中分配为主的设计方式是利用楼道内的主干线为基础，以集中分配原理为基础进行用户线路设计。
这种设计方法在保证各用户线损的基础上降低了线缆接头线损情况，有效的保证了网络传输安全性。
用户支线上多采用四平电缆线，这种电缆线的应用一方面减少了噪音的传入，另外有效预防了空气中电磁波造成的系统信号干扰。
在楼层分配系统
中，要尽可能的采用单元独立设置体系，以减少不同单元、不同楼层上的支线线损能耗。
2光分配网链路的检修
由于光节点过多，光纤链路容易出现各种故障。
在判断光节点的故障时一般是以光接收机为基础，根据反映到光接收机上的信号来判断故障。
光分配网链路和电缆分配网的检修过程是非常类似的，二者不同的地方就是相关的运行参数和元器件的类型，光分路器通常是根据光实际的功率大小来完成对其的表示的，在对其进行维修的过程中省去了分光损耗的计算环节。
光缆和元器件之间使用的是长距离传输的形式，距离最大的时候甚至可以达到1000多米，所以在检测的过程中需要借助时域反射计。
在检修的过程中，时域反射计会首先发射一个光脉冲，其进入到光分配网链路之后会接收到返回信号，这样就可以确定光分配网链路实际的特征，把故障点当做是事件，横轴就代表距离，纵轴就代表着功率，这样就形成了一个非常完整的事件故障图，同时这种方式还可以很好的提升检修的精确度，同时其还能够借助USB接口和其他的设备进行连接，从而处理好相关的数据。
3结语
综上所述，有线电视光分配网链路是广电建设的重要项目，如果其在设计中存在问题，就会严重影响到广电的建设质量，进而也会影响到人们的娱乐生活质量。
有线电视光分配网链路设计的有效性，会使得传送的信号质量得到明显的提升，而且能够在一定程度上提升信号传送的效率，使得人们可以在第一时间观看到喜爱的节目，然而，就我国目前的有线电视光分配网链路设计来说，其还有待进一步的提高，因此，需要对其进行进一步的研究。
