新型混凝土横孔连锁空心砌块干砌填充墙体施工工法
新型混凝土横孔连锁空心砌块干砌填充墙体施工工法(2)
新型混凝土横孔连锁空心砌块干砌填充墙体施工工法新型混凝土横孔连锁空心砌块干砌填充墙体施工工法一、前言新型混凝土横孔连锁空心砌块干砌填充墙体施工工法是一种以横向孔道为特点，将混凝土砌块水平连接成网状结构，并填充空心部分的墙体施工工法。
它以其施工速度快、质量可靠以及节省材料和劳动力等优点，在建筑业得到广泛应用。
二、工法特点1. 施工速度快：该工法采用预制砌块的方式，简化了施工工序，大大提高了施工速度，节约了时间成本。
2. 质量可靠：新型混凝土横孔连锁空心砌块采用工厂化生产，保证了砌块的质量和尺寸的一致性，在施工过程中能够保证墙体的整体性和稳定性。
3. 节省材料和劳动力：由于砌块之间通过横向孔道相连接，不需要使用传统的砌筑胶浆，大大减少了用料量，同时也降低了人工施工的强度。
4. 耐震性强：通过横向孔道的连锁，增加了墙体的刚性和抗震能力，能够在地震等自然灾害中发挥较好的防护作用。
三、适应范围该工法适用于各类住宅、工业厂房、商业建筑等楼房的墙体施工。
其简化的施工工序和快速的施工速度适用于各种规模的建筑工程，对周期较短、施工要求较高的项目尤为适用。
四、工艺原理新型混凝土横孔连锁空心砌块使用特殊设计的砌块，通过孔道的连锁实现墙体的连接。
在施工中，首先需要准确测量和布置基准线，然后按照设计要求对砌块进行排序和搬运。
之后，通过使用专门的孔道连接器将砌块水平连接成网状结构，并进行填充和加固。
最后，进行墙体的抹灰、处理和装饰，以达到设计要求。
五、施工工艺1. 准备工作：确定基准线、采购和搬运砌块、准备施工队伍和机具设备等。
2. 砌块布置：按照设计要求对砌块进行排序和布局，并进行标记。
3. 孔道连接：使用专门的孔道连接器将砌块水平连接成网状结构。
4. 填充和加固：在砌块连结处加入混凝土或灌浆材料进行填充和加固。
5. 抹灰和装饰：对墙体进行抹灰和装饰，以达到设计要求。
六、劳动组织根据施工工艺和工期，合理组织施工人员的分工与协作。

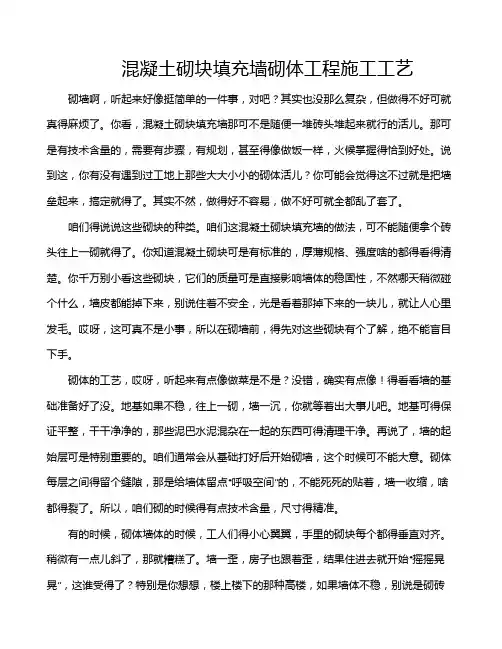

混凝土砌块填充墙砌体工程施工工艺
混凝土砌块填充墙砌体工程施工工艺砌墙啊，听起来好像挺简单的一件事，对吧？其实也没那么复杂，但做得不好可就真得麻烦了。
你看，混凝土砌块填充墙那可不是随便一堆砖头堆起来就行的活儿。
那可是有技术含量的，需要有步骤，有规划，甚至得像做饭一样，火候掌握得恰到好处。
说到这，你有没有遇到过工地上那些大大小小的砌体活儿？你可能会觉得这不过就是把墙垒起来，搞定就得了。
其实不然，做得好不容易，做不好可就全都乱了套了。
咱们得说说这些砌块的种类。
咱们这混凝土砌块填充墙的做法，可不能随便拿个砖头往上一砌就得了。
你知道混凝土砌块可是有标准的，厚薄规格、强度啥的都得看得清楚。
你千万别小看这些砌块，它们的质量可是直接影响墙体的稳固性，不然哪天稍微碰个什么，墙皮都能掉下来，别说住着不安全，光是看着那掉下来的一块儿，就让人心里发毛。
哎呀，这可真不是小事，所以在砌墙前，得先对这些砌块有个了解，绝不能盲目下手。
砌体的工艺，哎呀，听起来有点像做菜是不是？没错，确实有点像！得看看墙的基础准备好了没。
地基如果不稳，往上一砌，墙一沉，你就等着出大事儿吧。
地基可得保证平整，干干净净的，那些泥巴水泥混杂在一起的东西可得清理干净。
再说了，墙的起始层可是特别重要的。
咱们通常会从基础打好后开始砌墙，这个时候可不能大意。
砌体每层之间得留个缝隙，那是给墙体留点“呼吸空间”的，不能死死的贴着，墙一收缩，啥都得裂了。
所以，咱们砌的时候得有点技术含量，尺寸得精准。
有的时候，砌体墙体的时候，工人们得小心翼翼，手里的砌块每个都得垂直对齐。
稍微有一点儿斜了，那就糟糕了。
墙一歪，房子也跟着歪，结果住进去就开始“摇摇晃晃”，这谁受得了？特别是你想想，楼上楼下的那种高楼，如果墙体不稳，别说是砌砖的工人，整个小区的住户都会心里打鼓。
说起来，别小看那小小的细节。
墙体的水平方向和竖直方向，一点点的偏差都会让后面的工作难上加难。
更别说是墙的“对接”部分了！咱们说的“对接”其实就是墙体之间，甚至墙和楼板之间的连接处。
建筑混凝土空心砌块全套施工工艺实例详解
建筑混凝土空心砌块全套施工工艺实例详解一、混凝土空心砌块施工预备1、施工材料预备（1）混凝土空心砌块、加气混凝土砌块与专用砌筑砂浆、胶泥，根据进场批量，供应出场合格证、厂家资质、检测报告等相关原材证明资料，材料外观、质量、尺寸、规格的物理性能符合《砌体工程质量验收规范》中的要求，产品经质检部门认可后进行现场抽样复试；允许尺寸偏差要求外观质量物理性能要求混凝土空心砌块：设计墙体厚度为100mm，规格为390mm100mm190mm 和390mm200mm190mm。
养护龄期不得低于28天，应有产品合格证和质量保证书，进场后应见证取样进行强度等级、干燥收缩率、相对含水率检验。
加气混凝土砌块：体积密度级别B06，强度级别A3.5。
设计墙体厚度为100mm/200mm，砌块的主要规格为600100240mm；600202240mm 其他材料：拉结筋、预埋件等，提前做好防锈防腐处理。
2、二次结构工程施工的水平运输及垂直运输（1）水平运输：使用翻斗车及小推车解决水平运输问题。
（2）垂直运输：二次结构施工前立室外电梯。
3、试验方案（1）混凝土空心砌块：每1万块为一验收批，不足1万也按一批计。
（2）加气砼砌块：以1000块为一验收批，不足1000块也按一批计。
（3）水泥：同强度等级每400t为一验收批，不足400t也按一批计。
（4）砂子：同一产地、同一规格每400m3或600t为一验收批，不足400m3或600t也按一批计；每一验收批取样一组（20kg）。
（5）砂浆：同一砂浆强度等级，同协作比，同种原材料每一楼层或250 m3砌体为一个取样单位，每取样单位标准养护试块的留置不得少于一组（每组6块）。
（6）构造柱、配筋带砼：每一楼层每段制作三组试块。
（7）钢筋植筋拉拔试验：每种钢筋型号做一组拉拔试验，且植3000根钢筋做一组拉拔试验。
（8）试验工做好试件的制作、养护、送检工作，准时将试件资料整理完好，报送资料员归档。

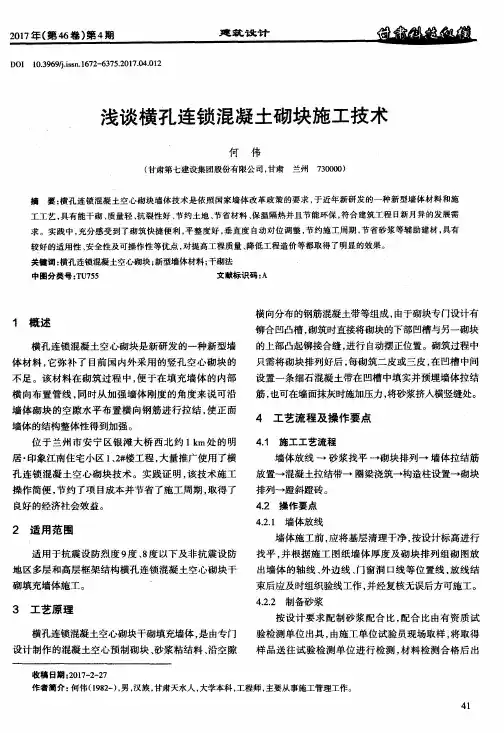

浅谈横孔连锁混凝土砌块施工技术
作者简介： 何伟（ １ ９ ８ ２ 一 ） ， 男， 汉族， 甘肃天水人， 大学本科 ， 工程师， 主要从事施工管理工作。
４１
建 筑设 计
具砂浆配合 ቤተ መጻሕፍቲ ባይዱ单 ， 搅拌 时间不少于 ２ ｍ ｉ ｎ ， 稠度为 ７ ０ ８ ０ ｍ ｉ ｌ ｌ ， 拌好的砂浆应在 ２ ｈ 内用完。
（ １ ） 砌 块 排 列 须 在 施 工 前 根 据 工 程 设 计施 工 图及
敲掉防水肋 以预埋管线 ， 其他弱 电管线如智能 、 互联 网
等都可沿砌块灰缝 内埋设 。所有的电气 开关 、 插座均
可用电锤 电钻在砌体腹截面相应位置开孔灌人细石混
凝土， 再 将 开关 、 插座 盒埋 人其 中。 电表 预 留洞 宽 大 于 ６ ０ ０时应 在 洞 顶设 钢 筋 混 凝 土
墙 体 的结构 整 体性得 到 加强 。 位 于 兰 州 市 安 宁 区银 滩 大 桥 西 北 约 １ ｋ ｍ处 的 明
４ 工艺流程及操作要点
４ ． １ 施 工工 艺流 程
居・ 印象江南住宅小区 ｌ 、 ２ ＃ 楼工程 ， 大量推广使用 了横
操作 简 便 ， 节 约 了项 目成 本并 节省 了施工 周期 ， 取得 了 良好 的经 济社 会效 益 。
墙体放线 一 砂浆找平 砌块排列一 墙体拉结筋
排 列一 蹬斜 蹬砖 。
４ ． ２ 操 作要 点
÷ 砌块 孔连锁混凝土空心砌块技术 。实践证明 ， 该技术施工 放 置 混凝 土拉 结带 圈梁 浇筑 构 造柱设 置一
２ 适用范围
适 用 于抗 震设 防烈度 ９ 度、 ８ 度 以下及 非 抗震 设 防 地 区 多层 和高 层 框架 结构 横 孔连 锁 混凝 土 空心 砌块 干
浅谈新型混凝土横孔连锁空心砌块墙体材料与施工工艺
浅谈新型混凝土横孔连锁空心砌块墙体材料与施工工艺1．前言新型混凝土横孔连锁空心砌块（如图1.1）新研发的一种新型墙体材料，它弥补了目前国内外采用的竖孔空心砌块的不足。
干砌的填充墙体内部方便布置横向管线，并可在墙体内布置水平横向钢筋混凝土带，墙体刚度大，整体性好。
采用新型混凝土横孔连锁空心砌块干砌的填充墙体，符合国家墙体改革的宗旨和要求，更具有干砌、防渗、轻质、抗裂、节地、节材、保温、隔热、节能、环保等多种优点，克服工程建设通病、提高工程质量、降低工程造价等都取得了明显的效果。
图1.1新型混凝土横孔连锁空心砌块2．特点2.1 新型混凝土横孔连锁空心砌块是一种横孔连锁砌块，砌筑时，上皮砌块的下部凹槽与下皮砌块的上部凸肋正好相合，使砌块上下皮连锁，自动摆正。
图2.1新型混凝土横孔连锁空心砌块干砌填充墙体示意图2.2 砌块的横孔方便横向管线通过，尤其是热工管道铺设在节能墙体中，可减少热能损失，同时砌块的横孔也方便在砌筑时搬动。
2.3 砌筑的施工方法采用干砌法，工艺简单，操作方便，施工速度快，节约砂浆，解决了传统墙体存在的施工工艺复杂、施工周期长的弊端，同时砌块的空心率大、密度小、耗料少、自重轻、取材方便、成本低廉，因此，可有效地降低工程造价。
2.4 砌块上部的凹槽在施工时方便配置钢筋，设置横向的钢筋混凝土带，增强了墙体的抗裂性和整体性，保证了墙体工程质量。
2.5 砌块上部的凸肋可阻止雨水沿砂浆缝向墙内渗入，抗渗性能好，有效地解决了传统墙体渗水的通病。
2.6 靠近肋壁的插槽内可插入隔热片，减少墙体的热传导，提高墙体保温隔热性能，具有节约能源的功效，解决了传统墙体保温隔热性能差的问题。
3．适用范围3.1本施工工法适用于抗震设防烈度7~8度及非抗震设防地区多层和高层框架结构新型混凝土横孔连锁空心砌块干砌填充墙体施工。
4．工艺原理4.1 新型混凝土横孔连锁空心砌块干砌填充墙体由新型混凝土横孔连锁空心砌块、砌筑砂浆、隔热片或隔热块、横向钢筋混凝土带等组成，施工采用干砌法，砌筑时上皮砌块的下部凹槽与下皮砌块的上部凸肋正好相合，使砌块上下皮连锁，自动摆正，将砌块排列好后，浇水湿润在横竖缝处填实砂浆，也可在墙面抹灰时施加压力，将砂浆挤入横竖缝处。

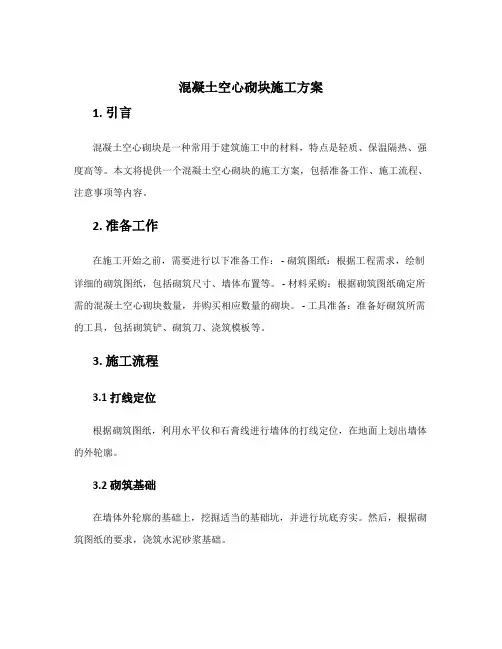

混凝土空心砌块施工方案
混凝土空心砌块施工方案1. 引言混凝土空心砌块是一种常用于建筑施工中的材料，特点是轻质、保温隔热、强度高等。
本文将提供一个混凝土空心砌块的施工方案，包括准备工作、施工流程、注意事项等内容。
2. 准备工作在施工开始之前，需要进行以下准备工作： - 砌筑图纸：根据工程需求，绘制详细的砌筑图纸，包括砌筑尺寸、墙体布置等。
- 材料采购：根据砌筑图纸确定所需的混凝土空心砌块数量，并购买相应数量的砌块。
- 工具准备：准备好砌筑所需的工具，包括砌筑铲、砌筑刀、浇筑模板等。
3. 施工流程3.1 打线定位根据砌筑图纸，利用水平仪和石膏线进行墙体的打线定位，在地面上划出墙体的外轮廓。
3.2 砌筑基础在墙体外轮廓的基础上，挖掘适当的基础坑，并进行坑底夯实。
然后，根据砌筑图纸的要求，浇筑水泥砂浆基础。
3.3 砌筑墙体根据砌筑图纸，将混凝土空心砌块按照规定的砌筑顺序一层一层地砌筑起来。
注意保持墙体的垂直度和水平度，以确保墙体的整体稳定性。
3.4 灌浆在墙体砌筑完成后，进行墙体的灌浆。
将水泥砂浆（或专用的灌浆材料）制备好后，用铁钩将其中的空隙填满，并用木棒进行均匀振捣，以确保灌浆材料充分填充墙体空洞。
3.5 整体养护待墙体灌浆完全凝固和干燥后，进行整体养护。
遮盖墙体表面，并利用喷水等方式进行保湿养护，直至墙体完全干燥。
4. 注意事项•安全第一：在施工过程中，务必做好安全防护措施，如佩戴安全帽、手套等。
•基础稳固：确保基础的夯实程度和水泥砂浆的浇筑质量。
•精确测量：在进行墙体砌筑过程中，使用水平仪等工具进行精确测量，以确保墙体垂直度和水平度的要求。
•注意防水：在墙体施工完成后，进行墙体的防水处理，以防止水分渗透导致墙体结构损坏。
•完整养护：进行墙体的整体养护过程中，确保保湿养护的均匀性和养护时间的充足。
5. 总结混凝土空心砌块施工方案的核心在于准备工作的充分及施工流程的规范。
通过打线定位、砌筑基础、砌筑墙体、灌浆和整体养护，可以确保混凝土空心砌块的质量和稳定性。
连锁砌块施工方法
连锁砌块施工方法
连锁砌块施工方法主要包括以下步骤：
1. 墙体放线：确定砌筑的位置和尺寸，为后续施工提供准确的基准。
2. 植筋：在墙体需要连接的位置植入钢筋，以确保砌块之间的稳定性。
3. 浇注混凝土坎台：在砌筑前先浇注混凝土坎台，以提高整体结构的强度。
4. 砌块浇水、制备砂浆：在开始砌筑前，需要对砌块进行浇水湿润，同时制备一定比例的砂浆，以确保砌筑质量。
5. 铺砂浆、砌筑砌块：将砂浆均匀涂抹在砌筑位置，然后按照设计要求将砌块放置平整、垂直，并使用水平仪等工具检查对齐度。
6. 留出砌缝位置、勾缝：在砌筑过程中，要合理安排砌块的间距，留出砌缝位置，并在砌筑完成后进行勾缝处理，以提高整体美观度。
7. 养护：在施工完成后，对墙体进行适当的养护，以确保质量。
需要注意的是，连锁砌块施工方法需要根据具体情况进行调整，如需了解更多施工细节，建议咨询相关行业专家或查阅具体施工方案。
混凝土空心砌块施工方案
混凝土空心砌块施工方案一、引言混凝土空心砌块是一种常用于建筑工程中的建材，具有重量轻、保温隔热性能好以及施工方便等优点。
本文将介绍混凝土空心砌块的施工方案，包括施工前的准备工作、施工过程中的操作步骤以及施工后的验收要求，以期能够对相关从业人员提供一定的参考。
二、施工前准备工作1. 材料准备在施工之前，需要准备好以下材料和设备：混凝土空心砌块、水泥、砂浆、水平仪、砌筑工具（例如砌筑铲、砌筑钳等），以及必要的安全防护装备。
2. 施工图纸阅读在施工之前，应仔细阅读设计方提供的施工图纸，了解砌筑墙体的要求、尺寸和位置等信息。
3. 现场布置根据施工图纸的要求，在施工现场布置好所需的设备和材料，确保施工过程顺利进行，并保证操作空间的安全。
三、施工过程中的操作步骤1. 混凝土基础处理先进行混凝土基础的处理，确保其平整、坚实以及符合设计要求。
根据设计要求进行基础的开挖、填充、夯实等工作，确保基础的稳定性和承重能力。
2. 设置控制线根据施工图纸，使用水平仪等工具，在基础上设置好墙体的控制线。
控制线的设置应准确、平直，以确保后续墙体的垂直度和平整度。
3. 砌筑砂浆垫层在基础上平铺一层砂浆，然后放置第一层混凝土空心砌块。
在放置砌块时，要注意调整其位置，确保砌块与控制线的垂直度和平整度。
4. 涂抹砂浆在每一层砌块上涂抹一层砂浆，用于砌块之间的粘合。
涂抹砂浆时，应注意选择合适的砂浆配比，并确保砂浆涂抹均匀、厚度一致。
5. 砌筑操作根据设计要求，依次砌筑每一层砌块。
在砌筑过程中，应注意保持墙体的垂直度和水平度，并及时清理墙体上的浮浆和污物。
6. 开设门窗洞口根据设计要求，在墙体上开设门窗洞口。
在开设洞口之前，应先进行测量，确保洞口位置准确，并采取适当的支撑措施，以防止墙体倒塌。
7. 搭设砌筑脚手架在墙体砌筑过程中，应搭设适当的砌筑脚手架，以方便施工人员进行砌筑操作，并确保安全。
四、施工后的验收要求1. 垂直度验收使用水平仪等工具测量墙体的垂直度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新型混凝土横孔连锁空心砌块干砌
填充墙体施工工法
新型混凝土横孔连锁空心砌块干砌填充墙体施工工法
一、前言在建筑工程中，墙体是承重和隔热的重要组成部分。
传统的墙体施工工法存在材料使用量大、施工周期长以及施工质量难以保证等问题。
为了解决这些问题，新型混凝土横孔连锁空心砌块干砌填充墙体施工工法应运而生。
该工法具有许多独特的特点和优势，能够提高施工效率、降低施工成本，并且施工质量稳定可靠。
二、工法特点新型混凝土横孔连锁空心砌块干砌填充墙体施工工法具有以下几个特点：1. 简便快捷：采用横孔砌块，
无需使用水泥浆砂浆，大大缩短了施工周期，提高了施工效率。
2. 节约材料：连锁砌块中空心设计，减少了砌块的使用量，
节约了材料成本。
3. 耐久性强：采用混凝土砌块，具有较高
的抗压强度和耐久性，能够满足长期使用的要求。
4. 保温隔热：连锁砌块中的空心结构具有良好的隔热性能，能够提高墙体的保温效果。
5. 可拆卸重装：施工过程中，砌块可以采用
可拆卸的连接方式，便于后期维修和重装。
三、适应范围新型混凝土横孔连锁空心砌块干砌填充墙体施工工法适用于各类新建住宅、商业建筑、办公楼等各种建筑类型的墙体施工。
特别适用于追求建设速度快、质量稳定可靠的工程项目。
四、工艺原理新型混凝土横孔连锁空心砌块干砌填充墙体施工工法的原理基于以下几个方面：1. 连锁砌块的设计原理：连锁砌块采用横向相互连接的方式，形成了一个稳定的结构，能够承受一定的荷载。
2. 干砌填充工艺：在砌块之间填充适
量的材料，如轻质骨料混凝土，形成一个密实的填充层，提高了墙体的抗压强度。
3. 施工工法与实际工程的联系：通过理
论分析和实际工程验证，工法在施工中采取了一系列科学的技术措施，保证了施工质量的稳定性。
五、施工工艺1. 设计布置：根据设计要求，确定墙体的
高度和厚度，进行墙体线框的布置。
2. 材料准备：准备好连
锁砌块、轻质骨料混凝土等施工所需的材料。
3. 施工准备：
清理施工现场，铺设施工脚手架，组织好施工人员。
4. 墙体
砌筑：按照设计要求，进行连锁砌块的砌筑。
砌块之间采用干连接的方式。
5. 填充墙体：在砌块中间填充轻质骨料混凝土，形成一层密实的填充层。
6. 补充砌筑：根据需要，对填充墙
体进行补充砌筑，以提高墙体的高度和稳定性。
7. 后处理和
养护：施工完成后，对墙体进行养护和处理，确保墙体的质量和稳定性。
六、劳动组织施工工法需要有一定的劳动组织，包括施工队伍的组织、施工人员的分工与配备等。
施工队伍应包括有经验的砌筑工、混凝土搅拌工等。
七、机具设备施工过程需要使用到一些机具设备，包括砌块铺设工具、混凝土搅拌机、搬运工具等。
这些机具设备应具备稳定性、高效性和安全性。
八、质量控制施工过程中，需要进行严格的质量控制，包括砌块的质量检测、填充材料的质量检测、墙体的强度检测等。
同时，还应定期进行验收和监督，确保施工质量达到设计要求。
九、安全措施施工中需要注意一些安全事项，如搭设脚手架时要保证稳定、施工人员要佩戴好安全帽和防护装备、设立警示标志等。
特别是对施工过程中的横向剪切力和挤压力要有足够的注意和防范措施。
十、经济技术分析新型混凝土横孔连锁空心砌块干砌填充墙体施工工法的经济技术分析主要包括施工周期、施工成本和使用寿命等。
通过对这些指标的分析，可以评估和比较该工法与传统工法的优劣势。
十一、工程实例某住宅小区采用了新型混凝土横孔连锁空心砌块干砌填充墙体施工工法进行施工。
该工法确保了施工速度、施工质量和施工成本的合理性，得到了业主和监理单位的一致好评。
总结：新型混凝土横孔连锁空心砌块干砌填充墙体施工工法是一种解决传统墙体工法存在问题的创新工法。
它的工艺原理和施工工艺确保了施工质量和效率的稳定，经过实际工程应用的验证，具有一定的可靠性和可行性。
在以后的建筑工程中，可以借鉴并加以推广使用。
