智慧照明系统设计方案
智慧照明系统设计方案智慧照明系统是一种基于网络和传感器技术的智能照明系统，通过集成控制、感知、通信和管理等功能，实现对照明设备的智能控制和能源的高效利用。
下面将介绍一个基于无线网络的智慧照明系统设计方案。
1. 硬件设计：智慧照明系统的硬件设计主要包括智能照明灯具、无线传感器和网关设备。
智能照明灯具：采用LED灯具，具备可调光、可调色温和自动感应等功能，可根据不同需求灵活调节亮度和色温。
无线传感器：安装在室内或室外，用于感知环境的亮度、温度、湿度等参数，并将数据传输到网关设备。
网关设备：作为系统的核心，负责接收传感器数据并通过云平台实现控制指令的下发，同时将数据传输给云平台进行存储和分析。
2. 软件设计：智慧照明系统的软件设计主要包括嵌入式软件和云平台。
嵌入式软件：位于智能照明灯具和网关设备中的嵌入式软件，实现对灯具的控制和传感器数据的采集和传输。
灯具的控制包括调整亮度、色温和开关等，传感器数据的采集包括环境亮度、温度和湿度等参数。
云平台：作为系统的后台，负责存储和分析传感器数据，并实现对灯具的远程控制和管理。
用户可以通过手机App或Web页面进行照明设备的控制和调节，同时可以查看历史数据和能源消耗情况。
3. 系统架构：智慧照明系统的整体架构如下：传感器节点：包括智能照明灯具和无线传感器，采集环境数据并传输给网关设备。
网关设备：负责接收传感器数据，并将其发送到云平台进行存储和分析，同时接收云平台下发的指令，控制灯具的亮度和色温。
云平台：存储和分析传感器数据，实现对照明设备的远程控制和管理。
用户界面：通过手机App或Web页面，用户可以实时监控和控制照明设备，同时可以查看历史数据和能源消耗情况。
4. 功能设计：智慧照明系统的主要功能包括自动调光、自动调色温、人体感应和远程控制等。
自动调光：根据环境亮度的变化自动调节灯具的亮度，保持适宜的照明效果。
自动调色温：根据环境的变化自动调节灯具的色温，提供适宜的照明氛围。
智能照明设计方案
智能照明设计方案1.引言智能照明系统是基于先进的技术，以提高照明效果、降低能耗为目标的一种照明设计方案。
智能照明系统可以根据光照条件、环境需求、人体活动等因素智能地调整照明亮度和颜色，实现节能、环保、舒适的照明效果。
本文将介绍一个基于无线通信和传感技术的智能照明设计方案。
2.设备概述智能照明系统主要由以下设备组成：无线网关、传感器、执行器和控制器。
无线网关用于将传感器采集到的数据传输给控制器，同时将控制器发出的指令传输给执行器。
传感器用于采集环境信息，如光照强度、人体活动等。
执行器用于调节照明设备的亮度和颜色。
控制器用于处理传感器数据和用户输入，根据需求控制执行器。
3.系统工作流程系统工作流程如下：1)传感器实时采集环境信息，如光照强度和人体活动。
2)传感器将采集到的数据通过无线通信传输给无线网关。
3)无线网关将传感器数据传输给控制器。
4)控制器根据传感器数据和用户输入，判断应该采取何种控制策略，并将指令通过无线通信传输给执行器。
5)执行器根据接收到的指令，调节照明设备的亮度和颜色。
6)控制器和执行器之间的通信采用双向通信，执行器将调节后的状态信息回传给控制器。
7)控制器根据执行器回传的状态信息进行更新，并根据需要再次发送指令给执行器。
4.系统特点该智能照明系统设计具有以下特点：1)自适应控制：系统可以根据实时采集到的环境信息进行智能调节，保证照明效果最佳。
2)节能环保：通过控制照明设备的亮度和颜色，实现对能耗的有效控制，降低能源浪费。
3)监测功能：通过传感器实时监测人体活动，系统可以根据人体活动情况调节照明亮度和颜色，提供更加舒适的照明环境。
4)远程控制：用户可以通过手机或电脑等远程设备对照明系统进行控制，实现远程智能化管理。
5.应用场景该智能照明系统适用于多个场景，如办公室、商场、学校、医院等等。
以办公室为例，系统可以根据白天和夜晚的不同光照需求，自动调节灯光亮度和颜色，提供一个舒适、高效的工作环境。
智慧照明系统的建立设计方案
智慧照明系统的建立设计方案智慧照明系统是一种通过智能技术实现灯光自动控制和管理的照明系统。
它可以根据环境条件和需求进行灵活调节，并提供节能、舒适的照明效果。
下面是一个智慧照明系统建立的设计方案。
一、需求分析首先，需要明确智慧照明系统的需求。
例如，系统需要支持自动感应控制、定时调光、远程监控、能源统计等功能。
二、技术选型根据需求，确定相应的技术选型。
常用的技术包括传感器技术、控制器技术、通信技术和数据分析算法技术。
例如，可以选择使用红外传感器和光敏电阻传感器进行环境感应，选择微控制器或PLC进行控制，选择无线通信技术或物联网技术进行远程控制和监控，选择数据分析算法进行能源统计和优化分析。
三、系统设计根据选型结果，进行系统设计。
包括硬件设计和软件设计两个方面。
硬件设计：1.照明设备选型：根据使用环境和需求选择适当的照明设备，如LED灯等。
2.传感器部署：根据需要在合适的位置安装传感器，例如红外传感器和光敏电阻传感器。
3. 控制器选择：选择合适的控制器，如微控制器或PLC，根据传感器信号和需求进行灯光控制。
4. 网络连接：选择合适的网络连接方式，如Wi-Fi或以太网，与智能设备连接，实现远程监控和控制功能。
5. 功率管理：根据需求使用适当的功率管理技术，例如PWM调光等，实现灯光的亮度调节。
软件设计：1. 数据采集：通过传感器采集环境数据，如光照强度、人员活动等信息。
2. 数据处理：对采集的数据进行处理，判断环境状态，如人员活动状态、光照强度等。
3. 灯光控制算法：根据环境状态和需求，设计合适的灯光控制算法，包括开关、调光、色温调节等。
4. 远程监控与控制：通过网络连接实现对照明设备的远程监控和控制功能，如开关、调光等。
5. 能源统计与优化：使用数据分析算法对能源使用情况进行统计和优化，提供节能建议和报告。
四、系统测试与调试完成系统设计后，进行系统测试与调试，包括硬件的连接和功能的验证。
测试过程中需要进行多项实验，包括灯光亮度调节、传感器感应等，同时进行数据采集和分析，验证系统的功能和性能。
智能照明系统设计方案

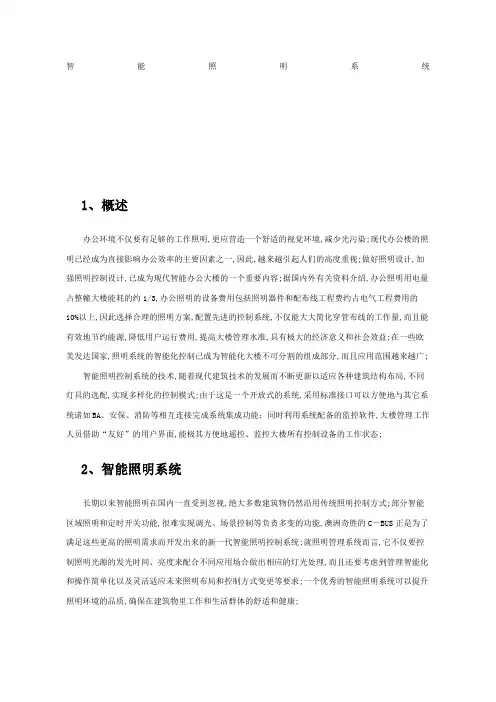

智能照明系统1、概述办公环境不仅要有足够的工作照明,更应营造一个舒适的视觉环境,减少光污染;现代办公楼的照明已经成为直接影响办公效率的主要因素之一,因此,越来越引起人们的高度重视;做好照明设计,加强照明控制设计,已成为现代智能办公大楼的一个重要内容;据国内外有关资料介绍,办公照明用电量占整幢大楼能耗的约1/3,办公照明的设备费用包括照明器件和配布线工程费约占电气工程费用的10%以上,因此选择合理的照明方案,配置先进的控制系统,不仅能大大简化穿管布线的工作量,而且能有效地节约能源,降低用户运行费用,提高大楼管理水准,具有极大的经济意义和社会效益;在一些欧美发达国家,照明系统的智能化控制已成为智能化大楼不可分割的组成部分,而且应用范围越来越广;智能照明控制系统的技术,随着现代建筑技术的发展而不断更新以适应各种建筑结构布局,不同灯具的选配,实现多样化的控制模式;由于这是一个开放式的系统,采用标准接口可以方便地与其它系统诸如BA、安保、消防等相互连接完成系统集成功能；同时利用系统配备的监控软件,大楼管理工作人员借助“友好”的用户界面,能极其方便地遥控、监控大楼所有控制设备的工作状态;2、智能照明系统长期以来智能照明在国内一直受到忽视,绝大多数建筑物仍然沿用传统照明控制方式;部分智能区域照明和定时开关功能,很难实现调光、场景控制等负责多变的功能,澳洲奇胜的C－BUS正是为了满足这些更高的照明需求而开发出来的新一代智能照明控制系统;就照明管理系统而言,它不仅要控制照明光源的发光时间、亮度来配合不同应用场合做出相应的灯光处理,而且还要考虑到管理智能化和操作简单化以及灵活适应未来照明布局和控制方式变更等要求;一个优秀的智能照明系统可以提升照明环境的品质,确保在建筑物里工作和生活群体的舒适和健康;C－BUS智能照明系统是由澳大利亚电器行业的领导制造商――奇胜电器公司于1994年开发,其产品设计和制造工艺满足澳大利亚和欧洲电气安全和电磁兼容性标准;目前C－BUS智能照明系统已经广泛应用在国内各个行业中,实践证明,C－BUS系统功能先进,技术可靠,备受用户青睐;控制原理C－BUS系统是一个二线制的照明管理系统,所有C－BUS单元由一对通讯信号线UTP5连接成网络,每个单元均设置唯一的单元地址并用软件设置功能,通过输出单元控制各负责回路,输入地址通过群组地址和输出单元建立对应联系;当有输入时,输入单元将其转换成C－BUS信号在系统总线上广播,所有的输出单元接收并作出判断,控制相应输出回路;C－BUS系统的控制方式是由计算机设定的,一旦系统设置完成后电脑即可撤除;C－Bus系统的每个单元均内置微处理器,所有的参数被分散存储在各个单元中,即使系统断电也不会丢失;3、系统优点和特点目前,设计师在设计照明系统时一般仍然沿用传统的方法设计,比较先进的就是在某些照明回路中串联由楼宇自控BA系统控制的触点,通过控制这些触点可以实现诸如区域控制、定时开关、中央监控等功能,但是这种控制方法具有一定的局限性：考虑造价因素,这些回路的数量一般很少,一般只有大面积区域控制,若将回路划分的较细则造价昂贵;现场通常不设置开关,所有照明回路通过BA中控制室控制,现场无法根据实际情况干预照明状态,使用不便;控制功能简单,只能实现定时、开关的功能,若要实现场景预设、亮度调节,软启动软关断等复杂的功能技术难度较大;由于照明系统并不是一个独立的系统,所以,在BA系统出现故障时,照明系统同样受到影响;C－BUS系统则是一个专门针对照明需要而开发的一个智能化系统,可以独立运行;它有一套独立的控制协议,相对BA系统来说比较简单,完全满足对照明控制的需求,而且造价相对BA控制便宜;采用专业的照明控制系统,既可以降低造价又可以实现更加完美的智能照明控制,同时还可以保护灯具,节约能源,降低运行费用;控制回路与负责回路分离,输入输出单元仅用一根五类线作为总线相连,并且在网络中可以随时随地添加新的控制单元,控制面板的工作电压为安全电压DC36伏,确保人身安全;该系统具有分布式智能控制特点和开发性,可以和其它建筑管理系统BMS、楼宇自控系统BA、安保及消防系统结合起来,提高物业管理智能化水平,符合现代生活的发展趋势;4、设计分析综合指挥办公大楼主要用作办公指挥,其内部具体用途到目前为止仍未明确;基于业主提供的初步图纸,我司在设计是假定没曾有两个办公大厅、一个会议室、18个普通办公室以及2个领导办公室作初步设计,有待各个房间用途确定以后再作详细设计;功能列表如下：区域控制要求会议室场景控制、遥控、调光普通室按上下班时间自动控制走廊红外线控制,有人时开灯,无人自动关灯领导办公室自动调光,保持恒定的照度、遥控、监控整个区域照明状态办公大堂多点控制、区域控制、按上下班时间自动控制回路划分如下：区域灯具种类回路数控制方式功率w会议室吊灯筒灯日光灯槽射灯2111调光调光开关调光600200480300普通室日光灯盘 2 开关360经理办公室落地灯台灯筒灯111调光调光调光10060200办公大堂日光灯盘 4 开关720走廊日光灯盘 6自动开关红外感应根据上表统计出有：调光回路10个、开关回路44个;采用四路调光器三个,四路继电器两个,两路继电器十八个,单路继电器一个;根据控制要求配置输入设备如下：会议室入口处设置一个场景开关,设定四个场景：会议、演讲、投影、全关;在进入会议室时可选择会议模式,在会议进行中,可以通过场景开关方便转换场景;离开会议室时,只需要按全关键即可熄灭所有的灯光;另外在室内设一四键带红外开关,便于分开调节各路灯光,同时可以遥控;经理办公室入口处设一带红外接收的四键开关,办公桌正上方设一个亮度传感器,当亮度不够时可自动调节筒灯的亮度以保持恒定的照度;走廊设置一红外线传感器,当有人进入时自动开灯,人走后自动延时20秒钟熄灭,以节省电能;办公大堂四个角落分别设置一四键开关进行多点控制,方便使用;另设置一定时器,上班前自动开灯,午休时自动关闭部分回路,下班后自动关灯;普通办公室入口处设置一两键开进行多点控制,方便使用;另每层楼设置一定时器,上班前自动开灯,午休时自动关闭部分回路,下班后自动关灯;e 统计出材料清单如下：序号名称型号数量1 四路调光器5104D750 32 四路继电器5104R 23 单路继电器5101R 13 两路继电器5102R 184 四场景开关E5034NS 25 四键带遥控开关E5034NIR 36 四键开关E5034N 47 亮度传感器5100PE 18 红外线传感器E5751 19 两路七天定时器E5031/2TC7 210 四键遥控器5034TX 2输入与输出元件共37个,综合楼一共十四层,共计输入输出元件518个,因此需要采用通过网络桥连接的小型网络;fPC接口：5100PC 十四个；系统电源：5100PS=518+14÷17 取整数为三十二个;g 系统网络结构图系统网络结构图整个大厦采用楼宇自控系统,将照明作为一个子系统纳入其中统一管理;不仅在现场可以控制各个区域的灯光,还可通过中央监控系统对照明状况进行监控,既方便了物业管理又可节约能源;在增加这些功能时,采用传统的设计方法很难实现;利用楼宇自控系统实现时又具有一定的局限性;因此考虑使用奇胜公司的C-Bus智能化照明管理系统,在满足上述各种要求的同时简化了线路,丰富了使用功能;还可大大降低今后的维护管理费用;5、设计方案说明设计方案中采用C-Bus系统输出元件控制各个回路,仅在各个主要出口处设置了面板开关,通过软件编程控制该层所有的照明;系统输出元件分散安装在办公大厅内,减少强电线缆的长度,方便维护;各个区域的面板开关等布局确定后根据需要就近安装;若使用中布局重新改变时,无须修改线路,只须重新编程;整个大楼的办公区域照明由中央监控计算机自动控制,上班时间自动亮灯,下班后自动关灯;当某些区域需要照明时,可以通过现场的面板开关打开相应的回路非专业的智能照明系统很难做到;在靠近窗口的位置设置亮度传感器采集现场亮度,自动控制某些回路的开关达到节能的目的;会议室、多功能厅等重要的区域可通过C-Bus系统的场景控制功能实现场景的自动转换,亮度的自动调节,提供高质量的灯光效果;C-Bus系统还可与会议系统结合,使灯光、音响、图像等全部集成在一个会议系统内,方便使用;C-Bus系统有可扩展性,可以根据需要随时增加或减少元件的数量;6、系统元件介绍１.系统单元：网络桥,系统电源,PC接口,以太网接口1系统电源型号 5500PS输入交流电源 AC 220-240V输出C-Bus电压 DC 15-36V输出电流 350mAAC输出阻抗 10kΩ工作温度 0-45℃接线端子 2个RJ45插槽安装方式 35mm导轨外形尺寸 72×85×65mmL×W×D说明：1每一个电源可以给17个C-Bus单元器件提供电源;2 每个网络必须有足够的电源,具体到一个网络需要多少个电源可先按每个电源供17个元件提供电源外,具体数量应使用C-BusCalculator软件计算、校验;3 具有低直流输出阻抗,高交流输出阻抗的特性和抗干扰、输出限流、过流保护的功能;2网络桥型号 5500NBC-Bus输入电压 DC 15-36V电流消耗 20mA工作温度 0-45℃接线端子 2个RJ45插槽安装方式 35mm导轨外形尺寸 72×85×65mmL×W×D说明：1当C-BUS总线传输距离超过1000M时,必须使用网络桥;2当控制回路数多于255个时,必须使用网络桥;3当单个网络的元器件多于255个单元时,必须使用网络桥;4根据具体工程元器件分布情况,也可使用网络桥;5网络桥两边必须有足够的电源,网络桥只提供数据交换;3PC接口型号 5500PCC-Bus输入电压 DC 15-36VPC/PC接口 RS232DB9接头工作温度 0-45℃电流消耗 32mA接线端子 2个RJ45插槽安装方式 35mm导轨外形尺寸 72×85×65mmL×W×D说明：1 提供一个RS232通讯接口,让外界计算机及监控系统可以直接对C-Bus系统进行软件编程和控制;2 对系统提供一个系统时钟;4以太网接口型号 5500CNC-Bus输入电压 DC 15-36V电流消耗 0mA工作温度 0-45℃接线端子 3个RJ45插槽安装方式 35mm导轨外形尺寸 72×85×65mmL×W×D说明：(1)提供以太网和C-BUS网络之间的接接口；(2)通过RJ45接口对C-BUS内部网络及内部单元编程,实时监控网络;当C-BUS网络较大或为了提高监控时网络速度,采用以太网接口可达到10M的传输速度;5红外线感应器E5751L用于探测人体移动时发出的红外线,去感知周围环境是否有人在活动,从而实现“人来灯亮,人走灯灭”的功能;也可以通过探测到人的活动根据要求控制其他负载如空调,风扇,电动门窗,报警器等的开关;最大感测角90度,水平感测距离为6米;6四路输出继电器型号5504RVFPC-Bus输入电压 DC 15-36V电压 AC 220-240V功率损耗 <3W额定输出电流每路输出各为 10A电气试验额定电流时电阻负载最少60,000次白炽灯负载最少60,000次荧光灯负载最少60,000次电感负载最少60,000次电气绝缘等级的电压等级下可以持续1分钟不被击穿工作温度 0-50℃C-Bus端接线端子线径两个RJ45插槽电源端接线端子线径安装方式35mm标准导轨说明：1 用于日光灯源的控制;2 与模拟输出单元和可调光式电子镇流器配合,对日光灯源进行调光;5504RVFP端子接线图7专业级单路、两路、四路调光器产品型号：L5101D20, L5102D10, L5104D5输出电流分别为：1×20A、2×10A、4×5A输入：220-240V AC频率：50～60HZ调光范围：2～98%提供:系统时钟,60mA系统电源自检测输出通道电流过温和过电流保护旁路远程开关控制功能带一路报警信号开关通道输出符合澳洲和欧洲安全及EMC标准尺寸：240×202×75MML×W×D5104D5系列端子接线图。
智能照明控制系统设计方案
智能照明控制系统设计方案设计方案一：硬件设备1.灯具：选择高效节能的LED灯作为智能照明控制系统的灯具。
LED 灯具具有高亮度、低能耗和长寿命等优点，符合绿色环保的要求。
2.传感器：安装光照传感器和人体感应传感器，实现自动亮度调节和人体存在时的照明控制。
光照传感器可以感知光照强度，根据环境光照自动调节灯的亮度；人体感应传感器可以感知到人体的存在，当人们进入或离开房间时自动开关灯。
3.无线通信设备：使用Wi-Fi或蓝牙等无线通信技术，实现灯具与智能控制设备（如手机、平板电脑）之间的远程通信和控制。
设计方案二：软件系统1.APP控制：开发一款专门的手机应用程序，通过手机或平板电脑实现对智能照明控制系统的远程控制。
用户可以在手机上设置灯具的开关、亮度、色彩、定时等功能，灵活地满足各种场景需求。
2.智能调光算法：针对不同的光照环境和使用需求，设计智能调光算法，使灯具能够根据光照强度和用户习惯自动调节亮度。
比如，在白天灯具亮度较低，夜晚灯具亮度较高，以提供合适的环境照明。
3.能耗监控：通过对智能照明控制系统的能耗进行实时监控和分析，提供能耗数据报告和建议。
用户可以根据报告进行合理的用电规划和能源节约，达到绿色环保的目的。
设计方案三：系统优化1.场景配置：将不同的照明需求和场景进行配置，如起床模式、工作模式、休息模式等。
用户可以通过选择不同的场景模式，实现自动化的照明控制，提高生活便利性。
2.定时控制：根据用户的生活作息时间，设置定时开关灯功能。
用户可以事先设置开关灯的时间，系统会在设定的时间自动开关灯。
3.系统智能化学习：通过对用户行为的分析和学习，系统可以逐渐了解用户的用光习惯，并根据用户习惯自动化地进行照明控制。
比如，系统可以根据用户在家的时间段和活动频率自动调控照明，一定程度上提高用户的生活舒适度。
总结：智能照明控制系统通过光照传感器、人体感应传感器和APP控制等技术手段，实现了对照明的智能化控制。
智能照明设计方案
智能照明设计方案智能照明设计方案随着人们对生活品质的要求不断提高，智能家居已经成为家庭装修的热门话题。
其中，智能照明系统是人们最为关注的一项技术。
智能照明系统可以通过人工智能、传感器等技术实现智能控制和自动化操作，提升用户的生活体验。
本文将介绍一个创新的智能照明设计方案。
该方案以一个智能照明系统为例，旨在提供一个便捷、智能、舒适的照明环境。
该系统可以实现以下几个主要功能：1. 自动调光：该系统通过传感器感知到周围环境的亮度，并根据环境的变化自动调整灯光亮度。
例如，当室内亮度较暗时，系统将会自动调亮灯光，保证用户的视觉舒适度；当室内亮度较亮时，系统会自动调暗灯光，节约能源。
2. 色温调节：该系统可以根据用户的需求，自动调整灯光的色温，提供不同的光源效果。
例如，在工作或学习时，系统可以提供较为明亮的白光，提高注意力集中度；而在休息或放松时，系统可以提供柔和的黄光，营造温馨的氛围。
3. 场景设置：该系统可以预设不同的照明场景，满足用户不同的需求。
例如，用户可以设定一个“晚餐”场景，系统根据设定的参数自动调整灯光的亮度和色温，营造出适合用餐的舒适环境；又如，用户可以设定一个“影院”场景，系统将调暗灯光，提供柔和的灯光效果，营造出家庭影院的氛围。
4. 手机控制：通过手机或者其他智能终端，用户可以远程控制智能照明系统。
例如，用户出门前可以通过手机关闭所有灯光，节省能源；当用户回家时，可以通过手机远程控制打开灯光，提高安全性。
5. 能源管理：该系统可以监测并分析用电信息，显示出家庭的能源消耗情况，并提供相应的建议。
例如，如果用户在离开家时忘记关闭灯光，系统会通过手机提醒用户，减少不必要的能源浪费。
以上是一个智能照明设计方案的主要内容。
通过智能化的照明系统，用户可以更加方便、智能地控制照明环境，提高生活质量的同时也减少了能源的浪费。
随着科技的不断进步和发展，未来的智能照明系统将会不断完善，为用户提供更多更好的功能和体验。
智能照明控制系统方案
智能照明控制系统方案一、灯光智能控制的目的1、实现智能化的控制方式：采用智能照明控制系统，可以使照明系统工作在全自动状态，系统将按预先设定的若干工作场景进行工作，这些状态会按预先设定的时间或末端传感器相互自动的切换。
例如，当一个工作日结束后，系统将自动进入晚上的工作状态，自动并极其缓慢地调暗各区域的灯光，同时系统的移动探测功能也将自动生效，将无人区域的灯自动关闭，并将有人区域的灯光调至最合适的亮度。
此外，还可以通过编程随意改变各区域的光照度，以适应各种场合的不同场景要求。
智能照明可将照度自动调整到工作最合适的水平。
例如，在靠近窗户等自然采光较好的场所，系统会很好地利用自然光照明，调节到最合适的水平。
当天气发生变化时，系统仍能自动将照度调节到最合适的水平。
2、改善工作环境，提高工作效率：传统照明系统中，配有传统镇流器的日光灯以100Hz的频率闪动，这种频闪使工作人员头脑发胀、眼睛疲劳，降低了工作效率。
而智能照明系统中的可调光电子镇流器则工作在很高频率（40~70kHz）不仅克服了频闪，而且消除了起辉时的亮度不稳定，在为人们提供健康、舒适环境的同时，也提高了工作效率。
3、节能效果：智能照明控制系统使用了先进的电力电子技术，能对大多数灯具（包括白炽灯、日光灯、石英灯，配以特殊镇流器的钠灯、水银灯、霓虹灯等）进行智能调光。
当室外光较强时，通过光感探测器,把室内照度自动调暗，室外光较弱时，室内照度则自动调亮，使室内的照度始终保持在恒定值附近，从而能够充分利用自然光实现节能的目的。
而且通过多样的控制方式，如探测器触发，时间触发，场景的触发来充分的达到最高的灯光利用率，减少了不必要的消耗。
4、提高管理水平，减少维护费用：通过配套集成软件的智能化管理，不仅使建筑的管理者能将其高素质的管理意识运用于照明控制系统中去，而且将大大减少建筑的运行维护费用，并带来较大的投资回报。
二、智能照明系统的节能分析智能照明控制系统对能源的利用率的提高主要体现在以下几个方面1、集中管理，减少人为浪费：现代办公建筑中，人为造成照明能源浪费的现象非常严重，无论房间有人还是没人，经常是“长明灯”。
智能照明设计方案
智能照明设计方案智能照明设计方案第一章背景介绍智能照明系统作为现代照明技术的重要组成部分，已经广泛应用于建筑、办公场所、商业区域等各个领域。
本文将详细介绍智能照明系统的设计方案。
第二章需求分析2.1 照明需求根据不同场所的使用需求，确定不同的照明计划，包括亮度、颜色温度、照明方向等参数。
2.2 能耗要求为了降低能耗，提高照明效果，需要选用节能型照明设备、合理设置照明方案，以达到合理节能目标。
2.3 智能控制需求通过智能控制系统实现对照明设备的远程控制，包括照明开关、亮度调节、场景切换等功能。
第三章设计方案3.1 照明设备选型根据需求分析结果，选择适合的LED灯具、光源等照明设备，确保其亮度、色彩还原度等参数符合要求。
3.2 照明布局设计根据场所的特点和照明需求，设计合理的灯具布局，以达到最佳照明效果和舒适度。
3.3 节能设计通过合理的光线控制策略，如光感控制、时序控制等，降低能耗，延长照明设备的使用寿命。
3.4 控制系统设计选用适合的智能照明控制系统，并进行系统设计、传感器布置等工作，实现对照明设备的远程控制和智能化管理。
3.5 安全设计确保智能照明系统的运行安全，防止火灾、漏电等事故发生，同时还要考虑电磁辐射等对人体健康的影响。
第四章方案实施4.1 设备采购根据设计方案，采购符合要求的照明设备和智能控制系统。
4.2 设备安装按照设计方案，进行照明设备和控制设备的安装工作，确保安装质量和操作稳定性。
4.3 系统调试对照明设备和智能控制系统进行调试工作，确保其功能正常，满足照明需求。
4.4 运行管理建立完善的运行管理制度，定期对设备进行检测、维护和保养，确保系统长期稳定运行。
第五章附件本文档涉及的附件包括：________设备选型表、设备安装图纸、系统调试记录等。
第六章法律名词及注释1.智能照明系统：________由智能控制系统和照明设备组成的系统，能够实现远程控制和智能化管理。
2.LED灯具：________采用LED光源的照明设备，具有高光效、节能环保等特点。
智能照明设计方案
智能照明设计方案1. 引言智能照明系统是一种基于先进的技术和通信协议的照明解决方案。
它利用物联网技术和传感器来实现对照明设备的智能控制和管理。
本文将介绍一个具体的智能照明设计方案，旨在提高照明系统的能效和便利性，为用户提供更加智能、舒适的照明体验。
2. 设计目标本智能照明设计方案的目标是：•提高能效：通过智能控制和节能策略，最大限度地减少能源消耗。
•增加便利性：通过自动化和远程控制，为用户提供更加方便的照明管理方式。
•提供个性化体验：根据用户的需求和偏好，个性化定制照明方案。
3. 系统架构本智能照明系统由以下几部分组成：•传感器与控制器：安装在灯具上的传感器可以感知环境的亮度、温度、湿度等参数，并将数据传输给控制器。
控制器根据传感器数据进行智能控制，并将控制指令发送给灯具。
•云平台：云平台作为整个系统的核心，负责数据的存储、处理和分析。
通过云平台，用户可以实现远程控制和管理照明系统。
•移动应用程序：用户可以通过移动应用程序对照明系统进行控制和管理。
用户可以在应用程序中设置定时开关、调节亮度和色温等。
•联动设备：智能照明系统可以和其他智能设备进行联动，如智能窗帘、智能音响等。
通过联动设备，用户可以实现更加智能化的家居体验。
4. 系统功能本智能照明系统具有以下功能：•自动调光调色：根据环境亮度和用户需求，灯具可以自动调节亮度和色温，以实现更加舒适的照明效果。
•定时开关：用户可以在移动应用程序中设置定时开关，灯具可以根据预设的时间自动开关。
•远程控制：用户可以通过移动应用程序远程控制照明系统，无论身在何处。
•场景模式：用户可以在移动应用程序中设置各种场景模式，如阅读模式、晚间模式等。
灯具可以根据不同的场景模式进行自动调节。
•节能策略：系统可以根据用户的使用习惯和环境参数进行节能策略设置，以减少能源消耗。
5. 技术实现本智能照明系统的技术实现主要包括以下几个方面：•物联网技术：通过无线传感器网络，将传感器数据传输到控制器和云平台，实现智能控制和管理。
照明控制系统智慧照明系统设计方案
照明控制系统智慧照明系统设计方案智慧照明系统是一种基于互联网和智能控制技术的照明系统，旨在提供更高效、更环保、更舒适的照明体验。
下面是一个照明控制系统智慧照明系统的设计方案，包括系统架构、功能模块以及实施步骤等。
一、系统架构智慧照明系统的架构主要分为三个层次：感知层、传输层和应用层。
1. 感知层：该层是系统的底层，主要用于感知环境中的光照强度、温度和人员活动等信息。
可以使用光照传感器、温度传感器和人体红外传感器等设备来收集环境信息。
2. 传输层：该层主要用于传输感知到的数据，包括环境信息和控制指令等。
可以使用无线通信技术，如Wi-Fi或蓝牙等，将数据传输到控制中心。
3. 应用层：该层是系统的最顶层，主要用于实现智能控制和管理。
可以通过智能终端设备，如手机、平板电脑或电脑等，来控制照明设备的亮度和色温，并实现智能调光和场景切换等功能。
二、功能模块智慧照明系统可以包括以下功能模块：1. 光照强度感知模块：用于感知环境中的光照强度，根据不同的环境需求实现自动调节亮度的功能。
2. 温度感知模块：用于感知环境中的温度，根据温度变化实现节能和舒适度控制。
3. 人体活动感知模块：用于感知环境中的人体活动，如人员进出、移动等，实现自动打开或关闭照明设备的功能。
4. 控制终端：用于用户控制照明设备，包括亮度调节、色温调节和场景切换等功能。
5. 控制中心：用于接收和处理感知层传输的数据，并根据用户需求和环境变化发送控制指令至照明设备。
三、实施步骤下面是一个智慧照明系统实施的步骤：1. 系统规划：确定系统的需求、目标和功能，包括照明设备数量、覆盖范围和控制要求等。
2. 设备选型：根据系统规划的要求，选择合适的照明设备和感知设备，并确保设备之间的兼容性。
3. 设施布置：根据实际的场地布局和照明需求，进行光照强度感知设备和人体活动感知设备的布置。
4. 感知编程：对感知设备进行编程，配置其感知参数和感知阈值，以便实现自动控制的功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
智能照明方案设计一、概述办公环境不仅要有足够的工作照明，更应营造一个舒适的视觉环境，减少光污染。
现代办公楼的照明已经成为直接影响办公效率的主要因素之一，因此,越来越引起人们的高度重视。
做好照明设计，加强照明控制设计，已成为现代智能办公大楼的一个重要内容。
据国内外有关资料介绍，办公照明用电量占整幢大楼能耗的约1/3，办公照明的设备费用（包括照明器件和配布线工程费）约占电气工程费用的10%以上，因此选择合理的照明方案，配置先进的控制系统，不仅能大大简化穿管布线的工作量，而且能有效地节约能源，降低用户运行费用，提高大楼管理水准，具有极大的经济意义和社会效益。
在一些欧美发达国家，照明系统的智能化控制已成为智能化大楼不可分割的组成部分，而且应用范围越来越广。
智能照明控制系统的技术，随着现代建筑技术的发展而不断更新以适应各种建筑结构布局，不同灯具的选配，实现多样化的控制模式。
由于这是一个开放式的系统，采用标准接口可以方便地与其它系统诸如BA、安保、消防等相互连接完成系统集成功能。
例如在上下班时间段，将所有的出入口照明全部打开，在平时打开部分照明，深夜打开深夜模式。
室外景观照明根据时间自动运行：根据泛光要求，对灯光控制系统进行了设计，日常模式通过控制室的管理，配合各区域的控制面板实现智能人性化管理。
二、设计方案2.1 设计依据本方案的设计依据为：业主提供的相关装修照明设计说明；YOCMOON产品相关技术要求；国家照明电器相关技术标准2.2. 设计范围按照图纸的描述，我司要设计的范围为：负一楼一二楼裙楼及核心筒三至18楼三个楼梯间及核心筒室外景观照明(暂按1个配电箱、8个回路考虑)2.3 配置具体说明分布式智能控制系统，通常可以由三部分组成，一、模块部分（包括调光器、开关控制器）二、现场控制部分（包括控制面板、液晶显示触摸屏、智能传感器、时钟管理器）三、监控，调试部分（包括调试软件和PC监控机）等部件组成，将上述各种具备独立功能的模块用一根五类四对数据通讯线手牵手联接起来组成一个控制网络，其典型系统如图1所示：根据业主提供的初步技术要求，系统的拟配备情况如下：①负一层负一层照明分布在11个配电箱内，设计配置YCM-ZM-J4-C，4回路，10A/回路智能照明开关控制器6台YCM-ZM-J8-C，8回路，10A/回路智能照明开关控制器2台YCM-ZM-J10-C，10回路，10A/回路智能照明开关控制器3台YCM-ZM-MB2-C，2键， 2 键智能开关面板15块共计70个回路。
负一层照明可设置手动模式，定时模式。
可以通过监控中心控制开关，也可通过现场开关面板实现开关。
②景观照明景观照明分布在1个配电箱内，YCM-ZM-J8-C，8回路，10A/回路智能照明开关控制器1台，8回路YCM-ZD031A ，0-2019Lux，照度传感器带地址模块2台YCM-ZM-MB8-C，8键场景，8键场景开关面板1块。
室外景观照明根据时间自动运行，根据泛光要求，对灯光控制系统进行了设计，日常模式通过控制室的管理，配合各区域的控制面板实现智能人性化管理，各区域的功能及配置情况说明如下：1)、模式：每个区域内的灯具根据使用时刻的不同，设置多种亮灯模式：平时模式、周末、节日模式、重大活动模式；2)、场景：每种模式内，还可根据时间段变换不同的场景。
如黄昏、晚间、深夜等。
为方便管理，系统需能根据时间实现场景的自动地变换，提高管理的科学性，减少管理人员，节约能源，并可在控制室远程控制系统运行。
③楼层内走道照明※一楼照明分布在强电间3个配电箱内，设计配置YCM-ZM-J4-C，4回路，10A/回路智能照明开关控制器，2台YCM-ZM-J10-C，10回路，10A/回路智能照明开关控制器，3台YCM-ZM-MB8-C，8键场景，8键场景开关面板1块YCM-ZM-MB2-C，2键， 2 键智能开关面板8块YCM-HWD-X360A, 360度红外探测器（带地址）3只。
计：34回路。
※二楼照明分布在强电间3个配电箱内，设计配置YCM-ZM-J4-C，4回路，10A/回路智能照明开关控制器，3台YCM-ZM-J10-C，10回路，10A/回路智能照明开关控制器，4台YCM-ZM-MB2-C，2键， 2 键智能开关面板，10块YCM-HWD-X360A, 360度红外探测器（带地址）3只。
计：52回路。
※三，四，五楼照明分布在强电间1个配电箱内，每个楼层设计配置YCM-ZM-J4-C，4回路，10A/回路智能照明开关控制器，1台YCM-ZM-J10-C，10回路，10A/回路智能照明开关控制器，1台YCM-ZM-MB2-C，2键， 2 键智能开关面板，5块。
YCM-HWD-X360A, 360度红外探测器（带地址），3只计：52回路。
※6至18楼照明分布在强电间1个配电箱内，每个楼层设计配置YCM-ZM-J4-C，4回路，10A/回路智能照明开关控制器，1台YCM-ZM-J10-C，10回路，10A/回路智能照明开关控制器，1台YCM-ZM-MB2-C，2键， 2 键智能开关面板，5块。
YCM-HWD-X360A, 360度红外探测器（带地址），3只计：182回路。
室内照明在上班时，自动打开所有照明，到下班后打开深夜模式，运行节电节能模式。
当某个楼层有工作人员加班时，通过楼道的红外探测器可以自动开灯，延时一段时间后又自动熄灭，实现人来灯亮，人走灯熄。
利用现场控制面板，夜间保安巡逻时，可以手动打开巡查楼层的照明，方便实用。
④中控中心配置管理计算机，实现集中显示与管理PC接口，实现总线与计算机连接总线交换机，实现总线数据高效传输。
可预置上午、中午、下午、傍晚、夜间、深夜等场景模式，业主只需按动按键，就可开关灯具或调用相应的场景模式。
通过RS485接口可以集成BA系统。
通过软件设置可以实现远程，多级控制，并且监控照明状态。
三. 智能控制系统安装指南智能照明控制箱布局图10智能继电器模块安装尺寸10智能继电器模块端子定义10智能继电器模块指示灯说明10继电器模块箱内接线图YOCMOON控制系统是单总线控制方式，即一条控制线将所有控制系统的部件包括开关控制器、面板等按菊花链方式连接起来如下图所示。
绝对不允许与交流系统的地线相连接。
一般每个部件上最多只有二个电缆端头，不允许有二个以上的电缆头连接在一个部件的接线端头上。
整个控制电缆中的D+D-数据线不要构成闭环形，星形或多分支形的连接方式。
1)控制电缆的敷设a．控制电缆的走线设计由公司系统工程师负责提供平面图设计，表明各面板，光电传感器等部件的连接顺序和控制线走向。
b．控制电缆应穿管敷设，原则上每管一线，控制电缆必须与交流强电线严格分开，若有交叉应垂直相交，若有平行走线超过10米时则线间至少保持400mm间隔。
c．控制电缆敷设时二个部件之间的连接应该是一条中间不间断的电缆，布线时尽量缩短走线长度，不要过多迂回增加不必要的电缆长度。
控制电缆连到每个部件时都应在电缆二个端头上标有来源和去向的标签。
四. 系统特点目前，设计师在设计照明系统时一般仍然沿用传统的方法设计，即在某些照明回路中串联由楼宇自控（BA现诸如区域控制、定时开关、中央监控等功能，但是这种控制方法具有一定的局限性：1）考虑造价因素，这些回路的数量一般很少，一般只有大面积区域控制，若将回路划分的较细则造价昂贵。
2）现场通常不设置开关，所有照明回路通过BA中控制室控制，现场无法根据实际情况干预照明状态，使用不便。
3）控制功能简单，只能实现定时、开关的功能，若要实现场景预设、亮度调节，软启动软关断等复杂的功能技术难度较大。
4）由于照明系统并不是一个独立的系统，所以，在BA系统出现故障时，照明系统同样受到影响。
智能照明系统则是一个专门针对照明需要而开发的一个智能化系统，可以独立运行。
它有一套独立的控制协议，相对BA系统来说比较简单，完全满足对照明控制的需求，而且造价相对BA控制便宜。
采用专业的照明控制系统，既可以降低造价又可以实现更加完美的智能照明控制，同时还可以保护灯具，节约能源，降低运行费用。
控制回路与负责回路分离，输入输出单元仅用一根五类线作为总线相连，并且在网络中可以随时随地添加新的控制单元，控制面板的工作电压为安全电压DC36伏，确保人身安全。
该系统具有分布式智能控制特点和开发性，可以和其它建筑管理系统（BMS）、楼宇自控系统（BA）、安保及消防系统结合起来，提高物业管理智能化水平，符合现代生活的发展趋势。
其特点：4.1分布式控制真正的分布式控制系统。
网络上的所有设备都是智能化的，并以“点到点”方式进行通信。
即使存在网络线缆故障，断点两边的设备将以两个独立网络的形式继续工作。
4.2 网络监听器网络监控器对整个网络进行可靠的监视。
一组专门的软件包（监听信号），以一定的时间间隔送到各个负载控制器。
如果在既定的时间内，某个负载控制器没有收到信号，它将会自动切换到“紧急预设置状态”或者是其存储的96个预置场景中的任何一个，并向监视中心报告，这一技术有效地解决了分布式系统的自检问题，并将保证系统线缆中断和网络故障时照明仍然存在。
4.3 场景控制每一场景控制键可控制多达256个回路，这样就保证了在园融大厦内只需一个控制面板就可控制数十种灯光场景。
4.4远程控制远程控制组件可以通过电话线连到照明控制网络。
仅需简单相连，并拨通网络，就可以进行远程控制，故障分析，系统设置。
也可以通过电话线将多个区域连成一个网络，实现远程同步控制。
4.5时序控制标准控制面板内有一个任务引擎，可编制多达16个指定程序，这使控制面板具有极强的编程及重新设置功能，使照明设计师可以仅通过控制面板的编程就可以对整个系统进行程序控制。
4.6系列化产品且安装简便照明控制器有4，6，8，12个回路系列，每个回路的负载由2A到20A。
大多数控制器内有子回路保护功能。
这将降低整体的安装费用：1）模块化、分布式的安装结构大大减少了布线费用；2）大功率回路保证每个回路上可安装更多的照明负载；3）丰富的系列化产品可以使设计者进行造价最低化的系统设计；4）自带回路保护空开功能减少了同类功能器件的投入。
4.7泛的控制能力系统可以对大多数类型的光源进行调光或开关控制，这使得产品对各类灯具具备完善的控制能力。
4.8可靠性产品都按公认的国际商业标准设计，产品设计时将世界领先的相关器件与超过15年设计可靠照明控制产品的经验相结合，使产品在安装后的可靠运行大大减少用户的维护费用。
4.9掉电保护（电路发生故障时的照明方式选择）控制器允许你设定当再来电时应以什么方式照明。
可以是停电前的方式，或是控制器中96个预置场景中的任何一个。
4.10统规模不受限制系统在实际应用中从未受到限制。
