基坑监测技术方案基坑是建筑施工过程中不可避免的工程险情之一，如何有效地进行监测，发现隐患，及时调整措施，保障工程的安全性？本文将介绍基坑监测技术方案。
一、基坑监测的目的基坑是指在建筑工程中开挖的地面或地下空间，用于建筑施工或其他用途。
基坑开挖过程中，常常会涉及到地下水、岩土结构等问题，可能引发其它安全问题。
因此，进行基坑监测可以明确工程的变化及时调整建设措施，并确保工程的质量和安全。
二、常见的基坑监测技术方案1.测量法测量法采用传统的测量方法，利用仪器对基坑的各种数据进行测量。
通过对基坑周边的某些关键点（如墙体上相对位移、水平位移、沉降量等）的观测，得到基坑的变形量，及时掌握基坑的变化情况。
2.遥感技术遥感技术是通过卫星图像等技术，对建筑工程的状况进行监测。
它可以依靠大数据和软件分析技术，使用多层次、多角度监测手段，综合分析监测对象，实现全方位的建筑工程监测。
3.无人机监测技术无人机技术的应用可以在工程施工过程中实现对基坑的实时监测。
通过高清摄像头拍摄和即时传输，实现对基坑地形及其周边环境的监测，及时掌握基坑的变化，并调整施工措施。
4.传感器监测技术传感器监测技术是一种新型的监测方法，需要安装传感器模块在监测对象，例如挖掘机、混凝土泵车等，可以动态的监测设备的状态变化，通过收集基坑周边各种数据，实现基坑变化的高精度、高效率监测。
三、基坑监测技术方案的实现实现基坑监测技术方案需要从以下几个方面入手：1.规划设计方案，提前设计好基坑监测方案，明确监测的目标与方法。
2.确定监测方法与工具。
根据基坑的不同情况（地质条件、基坑的大小、开挖深度及周边环境等因素）选择合适的监测方法和工具。
3.安装好相应的仪器设备。
无论是传感器、测量设备、还是遥感技术，都需要进行相应的设备安装工作，将其定位到合适的位置。
4.监测数据的采集和处理。
通过设备采集到的数据，进行分类、整理、分析和处理，并将处理后的数据反馈给项目监理方、工程负责人和建设方等相关人员，以调整工程进展和方案。
基坑监测技术培训计划

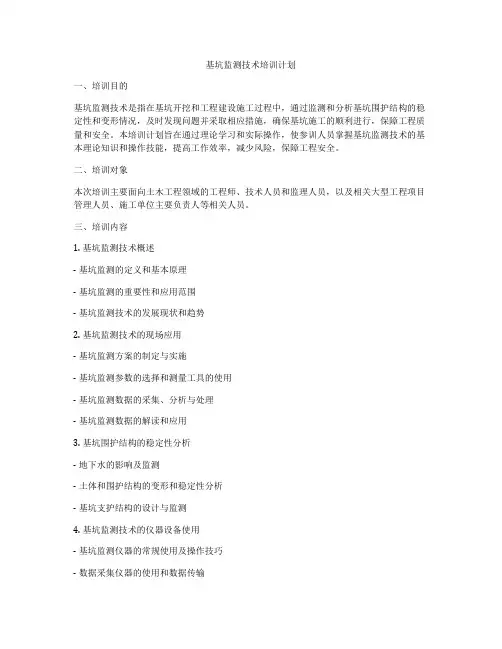

基坑监测技术培训计划一、培训目的基坑监测技术是指在基坑开挖和工程建设施工过程中，通过监测和分析基坑围护结构的稳定性和变形情况，及时发现问题并采取相应措施，确保基坑施工的顺利进行，保障工程质量和安全。
本培训计划旨在通过理论学习和实际操作，使参训人员掌握基坑监测技术的基本理论知识和操作技能，提高工作效率，减少风险，保障工程安全。
二、培训对象本次培训主要面向土木工程领域的工程师、技术人员和监理人员，以及相关大型工程项目管理人员、施工单位主要负责人等相关人员。
三、培训内容1. 基坑监测技术概述- 基坑监测的定义和基本原理- 基坑监测的重要性和应用范围- 基坑监测技术的发展现状和趋势2. 基坑监测技术的现场应用- 基坑监测方案的制定与实施- 基坑监测参数的选择和测量工具的使用- 基坑监测数据的采集、分析与处理- 基坑监测数据的解读和应用3. 基坑围护结构的稳定性分析- 地下水的影响及监测- 土体和围护结构的变形和稳定性分析- 基坑支护结构的设计与监测4. 基坑监测技术的仪器设备使用- 基坑监测仪器的常规使用及操作技巧- 数据采集仪器的使用和数据传输- 基坑监测仪器的维护和保养5. 案例分析与讨论- 实际工程中基坑监测的典型案例- 基坑监测技术在工程质量和安全中的应用- 典型问题的分析和解决方案6. 基坑监测技术的操作规范与要点- 监测方案的编制与执行- 数据采集频率和时机的确定- 监测数据的质量评估和准确性控制四、培训方式本次培训将采取理论学习与实际操作相结合的方式进行，具体分为以下几个环节：1. 理论讲授通过专业讲师的讲解，系统学习基坑监测技术的基本理论知识和实际应用技能。
2. 实际操作利用现场模拟操作和实际案例分析，进行基坑监测技术的操作演练和分析。
3. 讨论交流安排参训人员进行案例分析和讨论，分享工作经验和技术心得，共同探讨解决实际问题的方法和技巧。
五、培训时间和地点时间：暂定为3天，具体时间待进一步商议确定地点：可在公司会议室或者专业培训机构进行六、培训资料本次培训计划将提供相关的培训资料，包括基坑监测技术的基础知识、实际案例分析、监测仪器的操作手册等资料，帮助参训人员更好地掌握培训内容。
基坑监测技术规范
基坑监测技术规范基坑监测技术规范是指在基坑工程施工过程中，对基坑的地面沉降、墙体变形、地下水位、土体应力等进行监测的一项技术规范。
基坑监测技术的准确性和科学性对于工程的安全和质量控制具有重要意义。
下面是基坑监测技术规范的一般要求：1. 监测设备和方法（1）地面沉降监测可以使用精密水准仪、全站仪等设备进行测量。
监测点的设置应符合工程设计要求，监测数据应及时准确地记录在监测表中。
（2）基坑墙体变形监测可以使用测斜仪或应变片等设备进行测量。
监测点应均匀分布在基坑墙体上，并应包括不同深度和位置的监测点。
（3）地下水位监测可以使用水位计或压力变送器等设备进行测量。
监测点应设置在基坑周边的不同位置，并应包括近地表和深层的监测点。
（4）土体应力监测可以使用应力计或应力传感器等设备进行测量。
监测点应设置在基坑周边的不同位置，并应包括不同深度的监测点。
2. 监测频率和数据处理（1）监测频率应根据工程的施工进度和风险等级确定，一般情况下，应每天进行一次监测。
监测数据应及时传输到监测中心，并进行实时处理和分析。
（2）监测数据的处理应根据监测方法和标准进行，包括数据的检查、筛选、校正和分析。
监测数据应进行分类和整理，形成监测报告，并及时反馈给工程施工方和监理单位。
3. 监测预警和控制措施（1）监测数据应与预警值进行比较，当监测数据超过预警值时，应及时采取相应的控制措施，包括停工、加固、加固和支护等。
（2）监测预警结果应及时通知工程施工方和监理单位，并按照预警措施的要求进行处理和调整。
（3）监测预警结果应根据需要与相关部门进行共享和交流，以便及时采取措施减少工程施工环境的安全风险和不良影响。
4. 监测结果的评价和总结（1）对监测结果进行定期或不定期的评价和总结，包括对监测数据的分析和解释，对监测方法的改进和优化，对监测设备的维护和更新等。
（2）对工程施工和监测过程中出现的问题进行总结和分析，提出相应的技术措施和经验教训，为后续类似工程的施工提供参考和借鉴。
建筑基坑工程监测技术规范
建筑基坑工程监测技术规范建筑基坑工程监测技术规范一、前言建筑基坑工程是指为了建造建筑物而在土地上挖掘坑，然后在坑内进行建筑施工的工程。
在建筑基坑工程施工过程中，由于工程规模、水文地质条件、周边环境等因素的影响，往往会存在一定的安全隐患。
为了保证施工安全，减少因施工失误或其他原因导致的事故发生，建议对基坑工程施工过程中进行监测，该文旨在建立一套完整的建筑基坑工程监测技术规范。
二、监测内容建筑基坑工程监测内容包括：地面沉降、地下水位、土体应力状态、基坑变形、周边建筑物变形、周边环境变化等。
监测内容应具体根据实际情况而定，以保证基坑工程施工安全。
三、监测方式建筑基坑工程监测的方式包括：物理监测、数值模拟、人工观察等。
（一）物理监测1.地面沉降监测：使用基准点进行水准测量，以得到地表沉降变化的数据。
2.地下水位监测：通过安装水位计来测量水位的变化。
3.土体应力状态监测：可使用应变计、围压计等监测工具，来测量土体内部的应力状态。
4.基坑变形监测：通过安装位移计、倾斜计等工具，来监测基坑内部的变形情况。
5.周边建筑物变形监测：通过安装位移计、倾斜计、挠度计和应变计等监测工具，来测量周边建筑物的变形情况。
6.周边环境变化监测：通过气象测量、废气排放监测等手段，来监测周边环境的变化情况。
（二）数值模拟利用有限元、有限差分、有限体积等数值模拟方法，对基坑工程进行预测分析，以掌握土体内应力、变形和沉降等情况。
（三）人工观察对基坑工程进行人工观察，如检查基础开挖的深度、开挖的墙面是否光滑等情况。
四、监测周期建筑基坑工程的监测周期应根据工程的施工周期、地质地形以及周边建筑环境等因素来确定，一般可设置为日监测、周监测和月监测。
五、报表输出针对监测内容，应及时产生相应的监测报表，如《地表沉降监测报告》、《地下水位监测报告》、《土体应力状态监测报告》、《基坑变形监测报告》、《周边建筑物变形监测报告》等。
六、结论以上是一份简单的建筑基坑工程监测技术规范，希望相关从业人员在实际工作过程中严格按照规范进行监测操作，以保证基坑工程施工安全。
建筑基坑工程监测技术标准

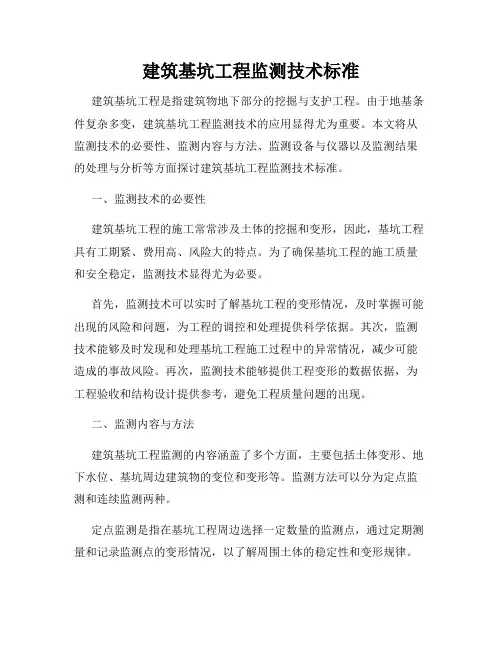

建筑基坑工程监测技术标准建筑基坑工程是指建筑物地下部分的挖掘与支护工程。
