2020年中考物理专题复习：透镜及其应用
2020年中考物理专题复习：透镜及其应用
一、选择题
1.下列光学元件中，对光有会聚作用的是（ ）
A. 平面镜 B. 近视眼镜 C. 远视眼镜 D. 长方体玻璃砖
2..如图所示的6块光学元件。要使下面的光路图成立，虚线框内应单独放入的镜是 （ ）
A. １或３ B. ２或４ C. １或２ D. ５或６
3.在探究凸透镜成像规律的实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一清晰的像，将蜡烛移动10cm后，再移动光屏。光屏上可能出现的是（ ）
A. 缩小的实像 B. 放大的实像 C. 等大的实像 D. 放大的虚像
4.把一副眼镜放在太阳光下，在地面上看到如图所示的情形，关于该眼镜镜片的类型和可以矫正的视力缺陷，下列说法正确的是（ ）
A. 凹透镜，可以矫正远视眼 B. 凹透镜，可以矫正近视眼
C. 凸透镜，可以矫正远视眼 D. 凸透镜，可以矫正近视眼
5.如图所示，小丽和小明相距2m，通过同一块焦距为15cm的凸透镜观看对方，小明刚好通过透镜能看到小丽眼晴正立的像，若两人的位置保持不变，则下列说法中正确的是( )
A. 此时小丽的眼睛在凸透镜的一倍焦距以外

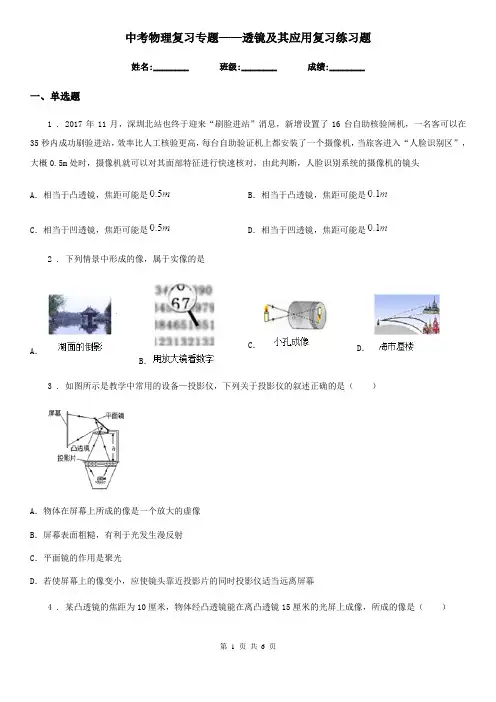

中考物理复习专题——透镜及其应用复习练习题
第 1 页 共 6 页 中考物理复习专题——透镜及其应用复习练习题
姓名:________ 班级:________ 成绩:________
一、单选题
1 . 2017年11月，深圳北站也终于迎来“刷脸进站”消息，新增设置了16台自助核验闸机，一名客可以在35秒内成功刷验进站，效率比人工核验更高，每台自助验证机上都安装了一个摄像机，当旅客进入“人脸识别区”，大概0.5m处时，摄像机就可以对其面部特征进行快速核对，由此判断，人脸识别系统的摄像机的镜头
A．相当于凸透镜，焦距可能是 B．相当于凸透镜，焦距可能是
C．相当于凹透镜，焦距可能是 D．相当于凹透镜，焦距可能是
2 . 下列情景中形成的像，属于实像的是
A．
B． C． D．
3 . 如图所示是教学中常用的设备—投影仪，下列关于投影仪的叙述正确的是（ ）
A．物体在屏幕上所成的像是一个放大的虚像
B．屏幕表面粗糙，有利于光发生漫反射
C．平面镜的作用是聚光
D．若使屏幕上的像变小，应使镜头靠近投影片的同时投影仪适当远离屏幕
4 . 某凸透镜的焦距为10厘米，物体经凸透镜能在离凸透镜15厘米的光屏上成像，所成的像是（ ） 第 2 页 共 6 页 A．倒立、放大、实像
B．倒立、缩小、实像
C．正立、放大、虚像
D．正立、缩小、实像
5 .
在办公桌的玻璃板上滴一滴水,透过这滴水可看到玻璃板下压着的字变大了,这是由于水滴相当于
A．平面镜 B．凸透镜 C．平行玻璃砖 D．以上都有可能
6 . 图甲测凸透镜的焦距，图乙“探究凸透镜成像的规律”．在图乙所示的位置光屏上成清晰的像，下列说法正确的是（ ）
A．由图甲可知凸透镜的焦距是
B．图乙的成像特点与投影仪的成像原理相同
C．图乙中若用遮光板挡住凸透镜的上半部分，光屏上只出现像的下半部分
D．图乙中若在凸透镜左侧“戴”上近视眼镜，光屏向右移动才能找到清晰的像

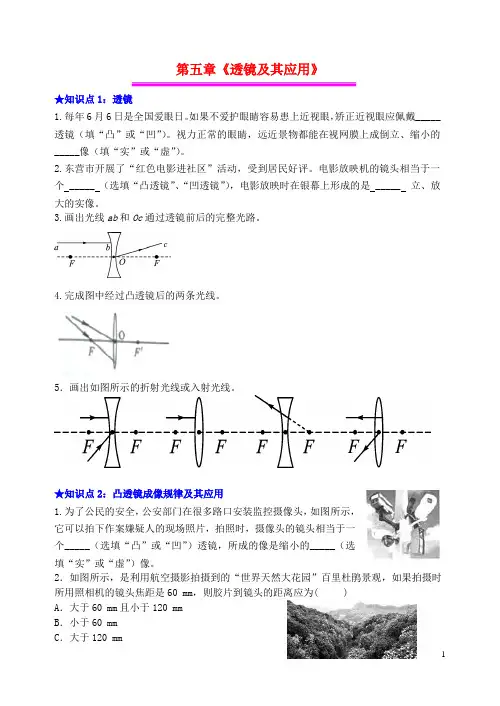

中考物理复习专题：透镜及其应用 附答案
1 第五章《透镜及其应用》
★知识点1：透镜
1.每年6月6日是全国爱眼日。如果不爱护眼睛容易患上近视眼，矫正近视眼应佩戴_____透镜（填“凸”或“凹”）。视力正常的眼睛，远近景物都能在视网膜上成倒立、缩小的_____像（填“实”或“虚”）。
2.东营市开展了“红色电影进社区”活动，受到居民好评。电影放映机的镜头相当于一个 _____ （选填“凸透镜”、“凹透镜”），电影放映时在银幕上形成的是 _____ 立、放大的实像。
3.画出光线ab和Oc通过透镜前后的完整光路。
4.完成图中经过凸透镜后的两条光线。
5．画出如图所示的折射光线或入射光线。
★知识点2：凸透镜成像规律及其应用
1.为了公民的安全，公安部门在很多路口安装监控摄像头，如图所示，它可以拍下作案嫌疑人的现场照片，拍照时，摄像头的镜头相当于一个_____（选填“凸”或“凹”）透镜，所成的像是缩小的_____（选填“实”或“虚”）像。
2．如图所示，是利用航空摄影拍摄到的“世界天然大花园”百里杜鹃景观，如果拍摄时所用照相机的镜头焦距是60 mm，则胶片到镜头的距离应为( )
A．大于60 mm且小于120 mm
B．小于60 mm
C．大于120 mm 2 D．等于60 mm
3.下列关于光学实验的说法，错误的是（ ）
A.探究光的反射定律时，硬纸板可以显示光的传播路径
B.探究平面镜成像特点时，使用两支相同的蜡烛是为了比较像与物的大小关系
C.探究光的折射特点时，光从空气射入水中，传播方向一定会发生改变
D.探究凸透镜成像规律时，当蜡烛燃烧变短，光屏上的像会向上移动
4.小军做凸透镜成像规律的实验时，将焦距为10cm的凸透镜固定在光具座上50cm刻度线处，光屏和点燃的蜡烛分别位于凸透镜两侧，蜡烛放置在35cm刻度线处，如图4所示。移动光屏，直到在光屏上呈现烛焰清晰的像。下列说法中正确的是（ ）
A. 光屏上呈现的是烛焰的虚像

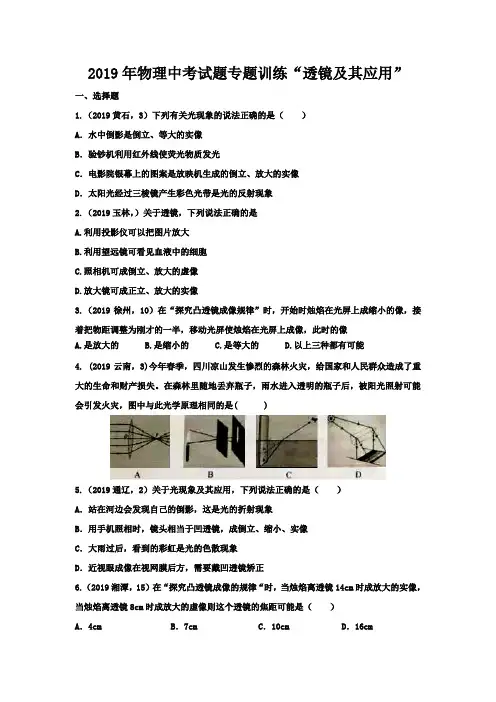

2019年物理中考试题专题训练”透镜及其应用“
2019年物理中考试题专题训练“透镜及其应用”
一、选择题
1.（2019黄石，3）下列有关光现象的说法正确的是（ ）
A．水中倒影是倒立、等大的实像
B．验钞机利用红外线使荧光物质发光
C．电影院银幕上的图案是放映机生成的倒立、放大的实像
D．太阳光经过三棱镜产生彩色光带是光的反射现象
2.（2019玉林，）关于透镜，下列说法正确的是
A.利用投影仪可以把图片放大
B.利用望远镜可看见血液中的细胞
C.照相机可成倒立、放大的虚像
D.放大镜可成正立、放大的实像
3.（2019徐州，10）在“探究凸透镜成像规律”时，开始时烛焰在光屏上成缩小的像，接着把物距调整为刚才的一半，移动光屏使烛焰在光屏上成像，此时的像
A.是放大的 B.是缩小的 C.是等大的 D.以上三种都有可能
4. (2019云南，3)今年春季，四川凉山发生惨烈的森林火灾，给国家和人民群众造成了重大的生命和财产损失。在森林里随地丢弃瓶子，雨水进入透明的瓶子后，被阳光照射可能会引发火灾，图中与此光学原理相同的是( )
5.（2019通辽，2）关于光现象及其应用，下列说法正确的是（ ）
A．站在河边会发现自己的倒影，这是光的折射现象
B．用手机照相时，镜头相当于凹透镜，成倒立、缩小、实像
C．大雨过后，看到的彩虹是光的色散现象
D．近视眼成像在视网膜后方，需要戴凹透镜矫正
6.（2019湘潭，15）在“探究凸透镜成像的规律“时，当烛焰离透镜14cm时成放大的实像，当烛焰离透镜8cm时成放大的虚像则这个透镜的焦距可能是（ ）
A．4cm B．7cm C．10cm D．16cm 7.（2019枣庄，3）现代生活，智能手机给人们带来了许多便利，但长时间盯着手机屏幕，容易导致视力下降。下列关于近视眼及其矫正的原理图正确的是（ ）
8.（2019河南，9）
9.（2019泰安，6）如图所示，在“探究凸透镜成像的规律”实验中，烛焰在距离凸透镜8cm处时，在距离凸透镜15cm处的光屏上成倒立的像。保持蜡烛和光屏不动，现把凸透镜向光屏方向移动7cm, 下列关于烛焰在光屏上成像的说法正确的是

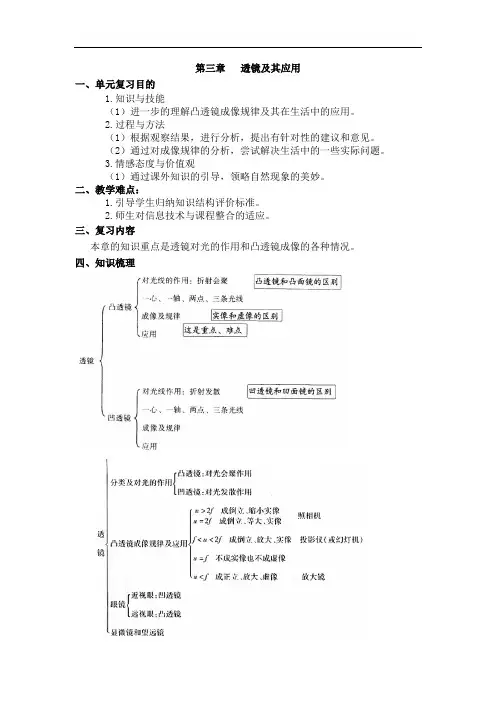

中考物理复习教案 透镜及其应用
第三章 透镜及其应用
一、单元复习目的
1.知识与技能
（1）进一步的理解凸透镜成像规律及其在生活中的应用。
2.过程与方法
（1）根据观察结果，进行分析，提出有针对性的建议和意见。
（2）通过对成像规律的分析，尝试解决生活中的一些实际问题。
3.情感态度与价值观
（1）通过课外知识的引导，领略自然现象的美妙。
二、教学难点：
1.引导学生归纳知识结构评价标准。
2.师生对信息技术与课程整合的适应。
三、复习内容
本章的知识重点是透镜对光的作用和凸透镜成像的各种情况。
四、知识梳理
五、教学课时：三课时
第一课时
一、
复习过程
（1）透镜 1、名词：薄透镜：透镜的厚度远小于球面的半径。
主光轴：通过两个球面球心的直线。
光心：（O）即薄透镜的中心。性质：通过光心的光线传播方向不改变。
焦点（F）：凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点，这个点叫焦点。
焦距（f）：焦点到凸透镜光心的距离。
2、典型光路
3、填表：
例题1：1、(2006 广州)画出图13中的光线AB经过凸透镜后的径迹．
2、(2006 北京朝阳区)如图9所示，根据光的折射情况，在虚线框内填上一个适当的透镜。
3、(2006 四川乐山)在图1中完成透镜的光路图．
4、(2006 厦门)在图12中，完成光线从左边射向凸透镜折射后，再射向凹透镜折射后的光路。
例2 (2007 临沂市)李明同学的妈妈发现李明自从上了初中以后，学习比原来更刻苦了，但也发现李明看书时眼睛与书的距离比正常情况越来越近了，请你在下列判断及矫正措施中选出正确的一项向李明同学说明（ ）
A．李明同学已患上近视眼，需要佩戴用凸透镜制成的眼镜 名称 又名 眼镜 实物
形状 性质
凸透镜 会聚透镜 老化镜 对光线有会聚作用
凹透镜 发散透镜 近视镜 对光线有发散作用 F F F F

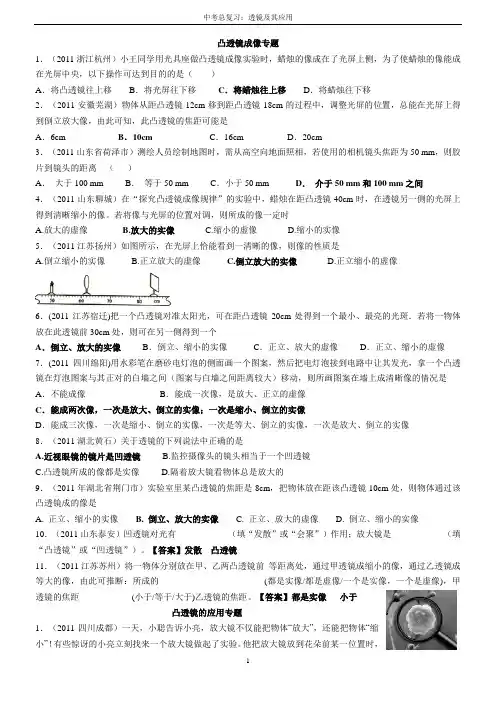

中考物理专题复习：透镜及其应用专题
中考总复习：透镜及其应用
1 凸透镜成像专题
1．（2011浙江杭州）小王同学用光具座做凸透镜成像实验时，蜡烛的像成在了光屏上侧，为了使蜡烛的像能成在光屏中央，以下操作可达到目的的是（ ）
A．将凸透镜往上移 B．将光屏往下移 C．将蜡烛往上移 D．将蜡烛往下移
2．（2011安徽芜湖）物体从距凸透镜12cm移到距凸透镜18cm的过程中，调整光屏的位置，总能在光屏上得到倒立放大像，由此可知，此凸透镜的焦距可能是
A．6cm B．10cm C．16cm D．20cm
3．（2011山东省荷泽市）测绘人员绘制地图时，需从高空向地面照相，若使用的相机镜头焦距为50 mm，则胶片到镜头的距离 （ ）
A． 大于100 mm B． 等于50 mm C．小于50 mm D． 介于50 mm和100 mm之间
4．（2011山东聊城）在“探究凸透镜成像规律”的实验中，蜡烛在距凸透镜40cm时，在透镜另一侧的光屏上得到清晰缩小的像。若将像与光屏的位置对调，则所成的像一定时
A.放大的虚像 B.放大的实像 C.缩小的虚像 D.缩小的实像
5．（2011江苏扬州）如图所示，在光屏上恰能看到一清晰的像，则像的性质是
A.倒立缩小的实像 B.正立放大的虚像 C.倒立放大的实像 D.正立缩小的虚像
6．(2011江苏宿迁)把一个凸透镜对准太阳光，可在距凸透镜20cm处得到一个最小、最亮的光斑．若将一物体放在此透镜前30cm处，则可在另一侧得到一个
A．倒立、放大的实像 B．倒立、缩小的实像 C．正立、放大的虚像 D．正立、缩小的虚像
7．(2011四川绵阳)用水彩笔在磨砂电灯泡的侧面画一个图案，然后把电灯泡接到电路中让其发光，拿一个凸透镜在灯泡图案与其正对的白墙之间（图案与白墙之间距离较大）移动，则所画图案在墙上成清晰像的情况是
中考物理复习教案-透镜及其应用
第三章
透镜及其应用
一、单元复习目的
1.知识与技能
（1）进一步的理解凸透镜成像规律及其在生活中的应用。
2.过程与方法
（1）根据观察结果，进行分析，提出有针对性的建议和意见。
（2）通过对成像规律的分析，尝试解决生活中的一些实际问题。
3.情感态度与价值观
（1）通过课外知识的引导，领略自然现象的美妙。
二、教学难点：
1.引导学生归纳知识结构评价标准。
2.师生对信息技术与课程整合的适应。
三、复习内容
本章的知识重点是透镜对光的作用和凸透镜成像的各种情况。
四、知识梳理
五、教学课时：三课时
第一课时
一、
复习过程
（1）透镜
1、名词：薄透镜：透镜的厚度远小于球面的半径。
主光轴：通过两个球面球心的直线。
光心：（O）即薄透镜的中心。性质：通过光心的光线传播方向不改变。
焦点（F）：凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点，这个点叫焦点。
焦距（f）：焦点到凸透镜光心的距离。
2、典型光路
3、填表：
例题1：1、(2006 广州)画出图13中的光线AB经过凸透镜后的径迹．
2、(2006 北京朝阳区)如图9所示，根据光的折射情况，在虚线框内填上一个适当的透镜。
3、(2006
四川乐山)在图1中完成透镜的光路图．
4、(2006 厦门)在图12中，完成光线从左边射向凸透镜折射后，再射向凹透镜折射后的光路。
名称 又名 眼镜 实物
形状 性质
凸透镜 会聚透镜 老化镜 对光线有会聚作用
凹透镜 发散透镜 近视镜 对光线有发散作用 F F F F
F F
图9
例2
(2007 临沂市)李明同学的妈妈发现李明自从上了初中以后，学习比原来更刻苦了，但也发现李明看书时眼睛与书的距离比正常情况越来越近了，请你在下列判断及矫正措施中选出正确的一项向李明同学说明（ ）
A．李明同学已患上近视眼，需要佩戴用凸透镜制成的眼镜
中考物理知识点复习专练专题04透镜及其应用
专题04 透镜及其应用
考点一：透镜
1．透镜分类：分为凸透镜和凹透镜两种。
2．凸透镜和凹透镜特征比较：
凸透镜 凹透镜
外形特征 中间厚、边缘薄 中间薄、边缘厚
对光的作用 会聚 发散
相关
概念
三条特
殊光线
考点二：凸透镜的成像规律及其应用
1．凸透镜成像规律及应用
物距(u)
和焦距(f)
的关系 像的性质
像和物的位置关系
像距(v)
和焦距(f)的关系 应用
正立或倒立 放大等大或缩小 实像或虚像 像和物同侧或异侧
u＞2f 倒立 缩小 实像 异侧 f＜v＜2f 照相机
u＝2f 倒立 等大 实像 异侧 v＝2f 测焦距
f＜u＜2f 倒立 放大 实像 异侧 v＞2f 投影仪
u＝f 不成像 —— —— —— —— 不成像会聚一点
u＜f 正立 放大 虚像 同侧 —— 放大镜
2．凸透镜成像规律拓展：
①焦点分界：2f是成放大实像与缩小实像的分界点，f是成实像与虚像的分界点。
②凸透镜成实像的动态规律：物体沿主光轴移动时，像和物移动方向一致，即物距减小(增大)，像距增大(减小)，像变大(小)；成虚像的动态规律：物体沿主光轴移动时，像和物移动方向一致，物近像近像变小，物远像远像变大。 （凸透镜成像变化规律口诀法：一焦分虚实，二焦分大小，虚像同侧正，实像异侧倒，物体移向凸透镜，实像变远且变大，虚像变近且变小。）
3．生活中的透镜
4．探究凸透镜成像规律注意问题：
（1）做实验时，根据光具座的长度l与透镜焦距f的关系是l>4f。
（2）实验中，先将凸透镜固定在光具座中间的某一刻度处，做好记录，再将蜡烛和光屏分别置于两侧。
（3）为了使像成在光屏的中央，应使烛焰的焰心、透镜的光心、光屏的中心在同一高度。
（4）如果烛焰的像靠近光屏上端，原因可能是凸透镜太高、烛焰太低、光屏太低，调整的方法分别是透镜下移、烛焰上移、光屏上移。
（5）在探究凸透镜成像规律时，凸透镜不动，将蜡烛逐渐靠近凸透镜，光屏则相应地远离凸透镜直到光屏上呈现清晰的像。
九年级物理中考复习教案：《透镜及其应用》
透镜
●教学目标
一、知识目标
1.了解什么是凸透镜，什么是凹透镜，了解透镜的焦点、焦距.
2.了解凸透镜和凹透镜对光的作用.
二、能力目标
1.通过观察凸透镜和凹透镜的实物及板图，得出两种透镜的两种不同构造，培养学生通过观察时抓住事物本质特征，通过观察能够识别不同事物的不同特点的能力.
2.通过实验培养学生研究、探索新问题的能力.
三、德育目标
1.通过研究透镜的作用及特殊光线的作图，对学生进行色彩美和线条美的教育.
2.通过教师、学生的双边教学活动，培养学生学习物理的兴趣，能保持对自然界的好奇，初步领略自然现象的美好与和谐.
●教学重点
通过观察和实验，了解什么是凸透镜和凹透镜及对光的作用.
●教学难点
指导学生对实验进行仔细观察、分析，最后通过概括得出结论.
●教学方法
观察法、讨论法、实验法.
●教学用具
透镜一组、光具座、光源、老花镜、近视镜、饮料瓶（无色透明、表面没有波纹、去底去瓶口上部）、香、火柴、实物投影仪、激光演示器、手电筒.
●课时安排
1课时
●教学过程
一、创设情境，提出问题，引入新课
科学家们利用巨大的天文望远镜来观察，接收来自宇宙的信息，通过对这些
信息的分析，人们对宇宙越来越了解.前边所说的放大镜的镜片、眼睛的镜片、照相机的镜头、投影机、显微镜、望远镜等仪器的镜头，都是由透镜组成的.今天，我们就来研究透镜，同学们想了解有关透镜的哪些问题？
［生甲］什么叫透镜？
［生乙］近视眼镜和远视眼镜的镜片一样吗？若不一样，它们由什么透镜组成？
［生丙］透镜对光有什么作用？
［师］看来同学们对透镜很有兴趣，提出这么多的问题，要想得出答案，我们就要通过探究和实验来获得.
二、进行新课教学
［探究］什么叫凸透镜？什么叫凹透镜？
［师］在我们的桌子上都有一盒透镜，它们的表面是球面的一部分.同学们认真观察，不要用手摸，看有什么不同，能分几类，找出它们的特征.
［生］学生们在仔细观察、讨论，并进行比较.
中考物理专题复习《透镜及其应用》
春秋季班/1对1/1对2 中考物理拓展系列课程
春秋季班/1对1/1对2 中考物理拓展系列课程
第 1 页 共 7 页 中考物理专题复习——《透镜及其应用》提纲
一、光的折射
1、定义：光从一种介质【 】入另一种介质时，传播方向一般会发生变化；这种现象叫光的折射现象。
2、光的折射规律：三线同面,法线居中,空气中角大,光路可逆
⑴【 】光线，【 】光线和法线在同一平面内。
⑵【 】光线和【 】光线分居与法线两侧。
⑶光从空气斜射入水或其他介质中时，折射角【 】入射角，属于近法线折射。
光从水中或其他介质斜射入空气中时，折射角【 】入射角，属于远法线折射。
光从空气垂直射入（或其他介质射出），折射角=入射角= 0 度。
3、应用：从空气看水中的物体，或从水中看空气中的物体看到的是物体的虚像，看到的位置比实际位置 高
练习：☆池水看起来比实际的 浅 是因为光从
水中斜射向
空气中时发生折射，折射角大于入射角。
☆蓝天白云在湖中形成倒影，水中鱼儿在“云中”自由穿行。这里我们看到的水中的白云是由
光的反射 而形成的 虚像 ，看到的鱼儿是由是由光的折射而形成的 虚像 。
二、透镜
1、名词：薄透镜：透镜的厚度远小于球面的半径。
主光轴：通过两个球面球心的直线。
光心：（O）即薄透镜的中心。性质：通过光心的光线传播方向不改变。
焦点（F）：凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点，这个点叫焦点。
焦距（f）：焦点到凸透镜光心的距离。
2、典型光路
F F F F 春秋季班/1对1/1对2 中考物理拓展系列课程
