光纤布放注意事项_共1页
管道和架空光缆布放规范
管道和架空光缆布放规范光缆的布放是光纤通信工程的一个重要工序。
正确的布放方法可以保证光缆的使用寿命和通信质量。
管道和架空光缆是常见的光缆布放方式，下面将介绍它们的布放规范。
管道光缆布放规范1. 管道要求•管道应符合设备生产商的要求，具备良好的防水、防腐和耐磨性能。
•管道应沿道路或建筑物的直线方向敷设；如有必要，可以适当弯曲。
•管道的接口和连接应牢固可靠，不会产生泄漏和损害光缆。
•管道的入地深度应在1.5m以上，管道的直径应根据光缆直径和弯曲半径来确定，保证光缆弯曲半径符合要求。
2. 光缆敷设•在光缆入口处设置索力环，保证光缆的固定和保护。
•光缆尾部应将终端盒留出30-50cm，并在终端盒的封盖处设置透气孔，以免因气压变化而损坏光缆。
•光缆在沟道中弯曲半径应大于光缆直径的十倍，弯曲处应用护套材料保护光缆。
•管道中应均匀敷设光缆，不得拉扯和踩踏光缆。
•光缆的架空敷设应在立杆上设置绝缘挂环，保护光缆不受振动和电击。
架空光缆布放规范1. 架空光缆要求•架空光缆应采用适当的高度和跨距，符合国家相关标准，并考虑到环境和气候的因素。
•架空光缆支架应牢固可靠，能够承受光缆的重量和外部力量的影响。
•架空光缆的固定点应隔离置于支架端部，以避免扭伤光缆。
2. 光缆敷设•架空光缆敷设时，应确保光缆的走向清晰，不与其他线缆交错或纠缠在一起。
•光缆的固定点应采用免压夹或计算好纵向张力的传动环，使光缆在拉伸、桥架颤动、风吹树摇等情况下不产生应力，保证光缆的安全性能。
•光缆的架空敷设应在光缆端盖处设置透气孔，以免因气压变化而产生应力而损害光缆。
结论管道和架空是常见的光缆布放方式，合理的布放方法可以保证光缆的使用寿命和通信质量。
在光缆的敷设中，应根据具体情况和国家相关标准，严格按照规范进行操作。

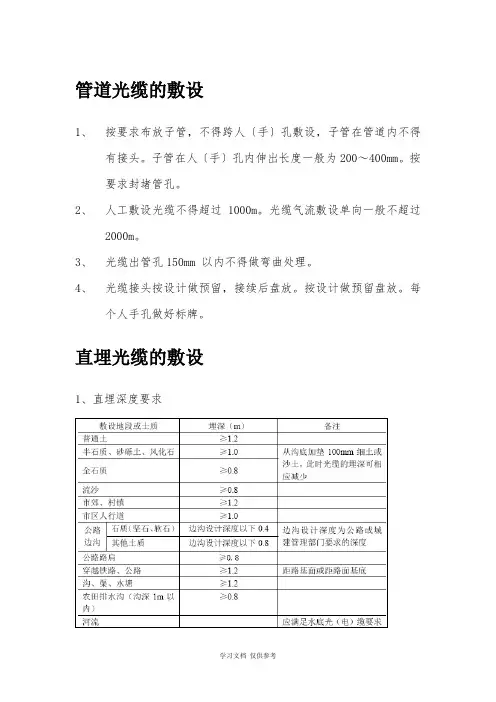

光缆敷设要求
管道光缆的敷设1、按要求布放子管，不得跨人〔手〕孔敷设，子管在管道内不得有接头。
子管在人〔手〕孔内伸出长度一般为200～400mm。
按要求封堵管孔。
2、人工敷设光缆不得超过1000m。
光缆气流敷设单向一般不超过2000m。
3、光缆出管孔150mm 以内不得做弯曲处理。
4、光缆接头按设计做预留，接续后盘放。
按设计做预留盘放。
每个人手孔做好标牌。
直埋光缆的敷设1、直埋深度要求2、直埋光缆的曲率半径应大于光缆外径的20 倍。
同沟应平行敷设光电缆，净距应≥100mm。
3、注意直埋深度和外表加固，防止雨水冲刷露出。
做好各种标志。
4、直埋光缆进入人〔手〕孔处应设置保护管。
光缆铠装保护层应延伸至人孔内距第一个支撑点约100mm 处。
5、直埋通信线路与其他建筑物间最小净距表单位:m6、路面开槽敷设是，根据光缆大小确定槽宽，一般应小于20mm；槽道内最上层光缆顶部距路面高度宜大于80mm，槽道总深度宜小于路面厚度的2/3。
槽底平整，敷设前填充缓冲材料〔细沙或泡沫〕。
架空光缆的敷设1、架空光缆与其他建筑物的最小垂直净距2、架空光缆与其他设施的空距与隔距3、光缆挂钩的第一只挂钩应各距电杆250±20mm，其余间距应为500±30mm。
间隔均匀，方向一致、美观、安全。
4、在每1～3 根杆上作一处伸缩预留。
如下列图。
5、光缆在十字吊线做出保护，如下列图。
6、架空光缆在吊线接头处的吊扎方式应符合下列图。
7、光缆引上要求应如下列图。
墙壁光缆的敷设1、不宜在墙壁上敷设铠装或油麻光缆。
墙壁光缆离地面高度应≥3m，跨越街坊、院内通路等应采用钢绞线吊挂。
2、墙壁光缆与其他管线的最小间距管线种类平行净距(m) 垂直交叉净距(m)电力线避雷引下线保护地线0 热力管〔不包封〕热力管〔包封〕给水管煤气管电缆线路3、吊线式墙壁光缆，墙上支撑的间距应为8～10m，终端固定物与第一只中间支撑的距离不应大于5m。
4、吊线在墙壁上的水平敷设，其终端固定、吊线中间支撑应符合下列图。
布放尾纤应注意的事项
布放尾纤应注意的事项以布放尾纤应注意的事项为标题，写一篇文章在进行布放尾纤的过程中，有一些事项需要特别注意。
下面将详细介绍这些注意事项，以帮助大家正确、安全地进行尾纤布放。
要确保尾纤的质量和可靠性。
尾纤是用来连接设备和尾端设备的重要组成部分，因此它的质量必须得到保证。
在购买尾纤时，应选择有信誉的供应商，确保采用优质的光纤材料和合格的工艺。
尾纤的连接头也要注意检查，确保连接紧固可靠，无损坏或松动现象。
要选择合适的尾纤类型和长度。
不同的网络设备可能需要不同类型的尾纤，如单模尾纤和多模尾纤。
在选择尾纤时，应根据实际需求和设备要求进行选择。
此外，还要注意尾纤的长度，确保其长度足够满足设备之间的连接需求，同时避免过长导致信号衰减或过短导致连接不稳定。
第三，要注意尾纤的布放方式和环境条件。
在布放尾纤时，应避免将其弯曲或扭曲过度，以免损坏光纤内部的传输线路。
尾纤布放时要避免与其他电缆或设备产生干扰，尽量保持尾纤的独立性和纯净性。
此外，尾纤的布放环境应避免过高的温度、潮湿或强磁场等不利因素，以确保尾纤的正常运行和稳定性。
第四，要注意尾纤的标识和管理。
在布放尾纤之前，应对尾纤进行标识，以便于后期的管理和维护。
可以使用标签或颜色区分不同的尾纤，或者在尾纤两端进行编号。
此外，还要建立完善的尾纤管理制度，记录下尾纤的详细信息，包括布放时间、连接设备、长度等，以便于日后的查找和维护。
要定期检查和维护尾纤。
尾纤作为连接设备的重要部分，应定期进行检查和维护，以确保其正常工作和可靠性。
可以定期清洁尾纤连接头，防止灰尘或污垢积累影响信号传输。
同时，还要注意观察尾纤是否存在损坏或老化现象，及时更换或修复。
总结起来，布放尾纤是网络建设和维护中必不可少的一项工作。
在进行布放尾纤时，要注意尾纤的质量和可靠性，选择合适的类型和长度，注意布放方式和环境条件，进行标识和管理，以及定期检查和维护尾纤。
只有做到这些，才能确保尾纤的正常运行，为网络的稳定性和可靠性提供保障。
光纤布放注意事项
光纤布放注意以下事项：1：布放位置应符合工程设计图纸的要求,满足通用走线规范要求.2：光纤在转弯处应留有少许余量,进机房前做好滴水弯.3：不要用力拉扯光纤,或用脚及其它重物踩压光纤,不要让光纤触碰尖锐物体,以免损坏光纤.若纤体有折痕、压痕,连接器有破损,则该光纤不能再使用.4：多余的光纤应卷绕合理美观.缠绕光纤时,用力应均匀,切勿对光纤进行硬性弯折,以免损坏光纤.多余光纤存放位置建议在室外或室内不影响美观和不容易被破坏的地方.5：若使用无防护的裸纤,根据需要使用相应尺寸的防护套管,机房内尾纤建议使用缠绕套管或胶带保护后走线固定.公司后期的光缆在尾纤部分应该是加了金属铠保护,这样就不需要套管了.6：光纤连接器在未使用时必须盖上防尘帽,在连接设备前严禁打开接头的防护装置.7：若光纤的一端已与光设备连接,则严禁用眼直视光纤连接器的端面,以防对视力造成伤害.8：安装前,还需检查光纤连接器是否被污染或者施工过程中若被污染,建议用无尘棉布或擦纤盒擦拭连接器.用棉签和酒精擦拭也可这个不符合国标规范,主要是现场很难找到专用的擦拭材料9：室外走线时,使用线卡固定牢靠,间距1-1.5米一次,固定位置之间不要过分拉伸,留有热胀冷缩余量,另外,在垂直走线时,固定线卡之间用胶带粘贴固定一次.10：室内走线时,有两种方式,第一是使用波纹套管防护后走线,第二是使用尼龙线扣固定走线.固定间距0.4-0.8米.公司后期的光缆在尾纤部分应该是加了金属铠保护,这样就不需要套管了11：为防止损伤光纤,应在机顶光纤接入口处填塞柔软物或橡胶垫圈,进机房位置,使用馈线窗,光纤单独进线；没有馈线窗可用PVC管代替,做好防护和固定,建议使用防火棉.12：做好室外接头处的防水处理.13：光纤弯曲线径应不小于40mm,特别注意盘绕的圈不要过小.14：光缆两头需要固定,原则是在距离接头200mm处固定,目的是避免光纤接头受力.15：施工前不要去掉接头的保护套,否则走线过孔时容易折断光纤或者污染陶瓷芯.16：因为光入射角的问题,光缆在连接设备的附近原则要垂直连接,垂直距离不小于200mm.。
管道和架空光缆布放规范文
管道和架空光缆布放规范文一、引言随着信息技术的快速发展，光纤通信作为高速、大容量的传输介质，被广泛应用于各个领域。
为了保障光纤通信的稳定和可靠性，在进行光缆的布放工作时，需要按照一定的规范进行操作。
本文将介绍关于管道和架空光缆布放的规范和要求。
二、管道光缆布放规范1. 管道选择（1）光缆对管道的要求：为避免挤压、抖动、扭曲等不良影响，管道应干燥、无尘、无腐蚀性气体、无高温、无很大的湿度变化或脉冲干扰。
（2）管道直径：根据需要布放的光缆芯数和光缆直径，选择合适的管道直径。
通常，光缆与管道直径比应为：1:20。
2. 管道预埋（1）管道预埋深度：管道预埋应按照设计要求进行，一般应控制在1.2-1.5米之间。
管道与地下设备、基坑等距离应符合相关规范。
（2）防护措施：在管道预埋时，应根据地质条件和管道类型，采取合适的防护措施，确保管道的安全和稳定。
3. 光缆布放（1）光缆弯曲半径：光缆布放时，要注意控制光缆的弯曲半径，一般应大于等于光缆直径的20倍。
（2）光缆牵引力：在布放光缆过程中，应避免过大的牵引力，防止损坏光缆。
可使用光缆张力测试仪进行测量，控制在规定的范围内。
（3）分支点设置：根据需要，设置光缆的分支点，避免一根光缆过长，影响检修、故障排除等。
4. 光缆固定（1）光缆固定点距离：光缆在管道内应有固定点，距离不宜过远，一般应控制在200-300米之间。
（2）光缆固定方式：在光缆固定时，应使用合适的夹具和材料，确保光缆固定牢固，防止移位、扭曲等损坏。
三、架空光缆布放规范1. 架空光缆选择（1）架空路径选择：根据工程需求和实际情况，选择合适的架空路径，避免与建筑物、设备、树木等产生干扰。
（2）杆塔选择：根据架空光缆的跨越长度和张力要求，选择合适的杆塔型号和杆塔间距。
2. 架空光缆布放（1）光缆张力：在布放光缆过程中，应控制光缆的张力，避免过大的张力导致光纤断裂。
张力的控制范围应符合相关规范要求。
（2）光缆固定点距离：在架空光缆布放过程中，应设置固定点，减小光缆的自振幅度，防止光缆振跳和损坏，固定点的距离应符合相关规范要求。

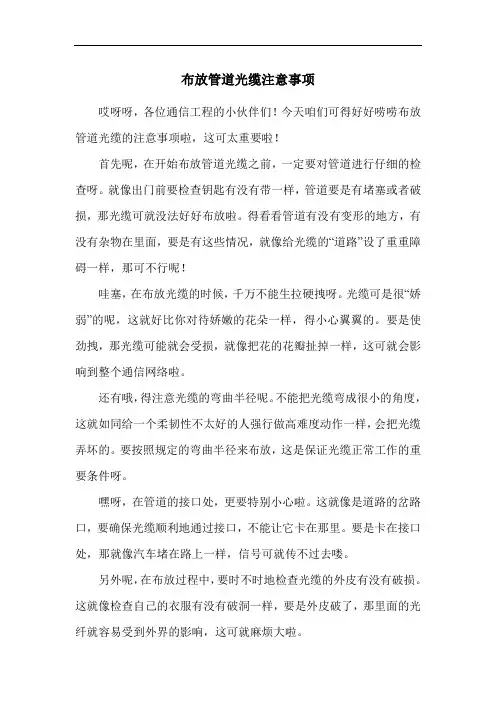

布放管道光缆注意事项
布放管道光缆注意事项哎呀呀，各位通信工程的小伙伴们！今天咱们可得好好唠唠布放管道光缆的注意事项啦，这可太重要啦！首先呢，在开始布放管道光缆之前，一定要对管道进行仔细的检查呀。
就像出门前要检查钥匙有没有带一样，管道要是有堵塞或者破损，那光缆可就没法好好布放啦。
得看看管道有没有变形的地方，有没有杂物在里面，要是有这些情况，就像给光缆的“道路”设了重重障碍一样，那可不行呢！哇塞，在布放光缆的时候，千万不能生拉硬拽呀。
光缆可是很“娇弱”的呢，这就好比你对待娇嫩的花朵一样，得小心翼翼的。
要是使劲拽，那光缆可能就会受损，就像把花的花瓣扯掉一样，这可就会影响到整个通信网络啦。
还有哦，得注意光缆的弯曲半径呢。
不能把光缆弯成很小的角度，这就如同给一个柔韧性不太好的人强行做高难度动作一样，会把光缆弄坏的。
要按照规定的弯曲半径来布放，这是保证光缆正常工作的重要条件呀。
嘿呀，在管道的接口处，更要特别小心啦。
这就像是道路的岔路口，要确保光缆顺利地通过接口，不能让它卡在那里。
要是卡在接口处，那就像汽车堵在路上一样，信号可就传不过去喽。
另外呢，在布放过程中，要时不时地检查光缆的外皮有没有破损。
这就像检查自己的衣服有没有破洞一样，要是外皮破了，那里面的光纤就容易受到外界的影响，这可就麻烦大啦。
而且呀，一定要做好标记呢。
就像给每个地方都贴上小标签一样，这样以后维护的时候就能很容易找到对应的光缆啦。
要是不做标记，就像在迷宫里没有线索一样，到时候找起来可就费劲啦。
在布放管道光缆的时候，还得注意和其他线缆的距离呢。
不能靠得太近，就像两个人走路得保持一定的安全距离一样，不然可能会互相干扰，影响通信质量。
总之啊，布放管道光缆的注意事项可多着呢，咱们一定要严格按照要求来做，这样才能保证通信网络的顺畅呀，可不能马虎呀！这可是关乎到很多人的通信需求呢，就像搭建一座坚固的桥梁一样，每个环节都不能出错呀！。
光缆敷设技术规范
光缆敷设1.一般规定1．1 光缆的弯曲半径应不小于光缆外径的15倍，施工过程中不应小于20倍。
1．2 布放光缆的牵引力应不超过光缆允许张力的80%。
瞬间最大牵引力不得超过光缆允许张力的100%。
主要牵引应加在光缆的加强件（芯）上。
1．3 光缆牵引端头可以预制也可以现场制作。
直埋或水底铠装光缆，可作网套或牵引端头。
1．4 为防止在牵引过程中扭转损伤光缆，牵引端头与牵引索之间应加入转环。
1．5 布放光缆时，光缆必须由缆盘上方放出并保持松弛弧形。
光缆布放过程中应无扭转，严禁打小圈、浪涌等现象发生。
1．6 光缆布放采用机械牵引时，应根据牵引长度、地形条件、牵引张力等因素选用集中牵引、中间辅助牵引或分散牵引等方式。
1．7 机械牵引用的牵引机应符合下列要求：1)牵引速度调节范围应在0～20米/分，调节方式应为无级调速；2)牵引张力可以调节，并具有自动停机性能，即当牵引力超过规定值时，能自动发出告警并停止牵引。
1．8 布放光缆，必须严密组织并有专人指挥。
牵引过程中应有良好联络手段。
禁止未经训练的人员上岗和无联络工具的情况下作业。
1．9 光缆布放完毕，应检查光纤是否良好。
光缆端头应做密封防潮处理，不得浸水。
2.管道光缆2．1管道光缆敷设前应作好下列准备1)按设计核对光缆占用的管孔位置；2)在同路由上选用的孔位不宜改变，如变动或拐弯时，应满足光缆弯曲半径的要求；3)所用管孔必须清刷干净。
2．2人工布放光缆时每个人孔应有人值守；机械布放光缆时拐弯人孔应有人值守。
2．3光缆穿入管孔或管道拐弯或有交叉时，应采用导引装置或喇叭口保护管，不得损伤光缆外护层。
根据需要可在光缆周围涂中性润滑剂。
2．4光缆一次牵引长度一般不大于1000米。
超长时应采取8字分段牵引或中间加辅助牵引。
2．5光缆布放后，应由专人统一指挥，逐个人孔地将光缆放置在规定的托板上，并应留适当余量避免光缆绷得太紧。
2．6接头所在人孔的光缆预留长度应符合表中的规定；设计要求作特殊预留的光缆绷得太紧。
安装光纤直放站注意事项
光纤直放站安装注意事项章程1、小区信号源选择，一般情况下，1小区天线朝北、2小区天线朝东南、3小区天线朝西北方向。
在安装时，先查看远端覆盖区内是否出现信源小区信号电平不能大于-85dBm，否则开通出来，有可能出现同频干扰，信号源必须选择背向小区。
2、光纤直放站近端机电源正确接法，在安装近端机时，设备背面需要接入-48V电源，在正常情况下，背面标有“0V或者+GND和+48V”字样，此端口必须接到机房配电框内的多孔接线排上，对应颜色线为“红色或黑色”，另外一端为“-48V”，应接到配电框上有空开或保险丝上带有空余位置上，对应颜色线为“深蓝色”，在接线时，需要确认主设备电源开关在关闭状态下进行了，否则有可能出现打火或短路现象，对所操作工具手柄必须带绝缘护套，在接入-48V端口时，千万不能与电源外壳接确，否则出现大面积电源短路。
3、小区耦合安装注意事项，首先对耦合小区信号的LAC、频点数量、CID需要用测试手机进行记录，然后通过电话通知网管中心，对该小区进行锁站，万不可直接串入耦合器和关电，以免带来小区参数恢复不了及网管中心出现长时间告警。
4、近端设备安装位置，首先不影响基站设备维护操作，一般选择在光缆终端箱内或墙壁上，设备安装水平及设备外壳必须接地，电源做标签，以及各个端口进行标记。
光缆尾纤标记和近端发光参数记录等。
5、近端设备安装完毕后，对直流输入端口，采用数字万用表直流档“V”进行测量是否存在问题，正常情况下，显示53V，此时万用表红表笔所接的为“+极”，黑表笔所接为“-48V”。
此时方可加电进行近端设备参数进行设置，一般设置参数，下行衰减值为5~8dB，上行根据所用耦合器不同，耦合器采用30dB，上行衰减值设备在10~15，若采用40dB，衰减值设定在8~10dB。
否则有可能影响小区噪声干扰及掉话率。
6、远端设备安装注意事项，室内设备须用膨胀罗丝固定，离地面1.5米，应选择通风位置，设备外壳应有接地端。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光纤布放注意以下事项：
1：布放位置应符合工程设计图纸的要求，满足通用走线规范要求。
2：光纤在转弯处应留有少许余量，进机房前做好滴水弯。
3：不要用力拉扯光纤，或用脚及其它重物踩压光纤，不要让光纤触碰尖锐物体，以免损坏光纤。
若纤体有折痕、压痕，连接器有破损，则该光纤不能再使用。
4：多余的光纤应卷绕合理美观。
缠绕光纤时，用力应均匀，切勿对光纤进行硬性弯折，以免损坏光纤。
多余光纤存放位置建议在室外或室内不影响美观和不容易被破坏的地方。
5：若使用无防护的裸纤，根据需要使用相应尺寸的防护套管，机房内尾纤建议使用缠绕套管或胶带保护后走线固定。
公司后期的光缆在尾纤部分应该是加了金属铠保护，这样就不需要套管了。
6：光纤连接器在未使用时必须盖上防尘帽，在连接设备前严禁打开接头的防护装置。
7：若光纤的一端已与光设备连接，则严禁用眼直视光纤连接器的端面，以防对视力造成伤害。
8：安装前，还需检查光纤连接器是否被污染或者施工过程中若被污染，建议用无尘棉布或擦纤盒擦拭连接器。
用棉签和酒精擦拭也可（这个不符合国标规范，主要是现场很难找到专用的擦拭材料）
9：室外走线时，使用线卡固定牢靠，间距1-1.5米一次，固定位置之间不要过分拉伸，留有热胀冷缩余量，另外，在垂直走线时，固定线卡之间用胶带粘贴固定一次。
10：室内走线时，有两种方式，第一是使用波纹套管防护后走线，第二是使用尼龙线扣固定走线。
固定间距0.4-0.8米。
公司后期的光缆在尾纤部分应该是加了金属铠保护，这样就不需要套管了
11：为防止损伤光纤，应在机顶光纤接入口处填塞柔软物或橡胶垫圈，进机房位置，使用馈线窗，光纤单独进线；没有馈线窗可用PVC管代替，做好防护和固定，建议使用防火棉。
12：做好室外接头处的防水处理。
13：光纤弯曲线径应不小于40mm，特别注意盘绕的圈不要过小。
14：光缆两头需要固定，原则是在距离接头200mm处固定，目的是避免光纤接头受力。
15：施工前不要去掉接头的保护套，否则走线过孔时容易折断光纤或者污染陶瓷芯。
16：因为光入射角的问题，光缆在连接设备的附近原则要垂直连接，垂直距离不小于200mm。
