ccs6使用教程图文
CCS6.2详细使用方法说明
CCS6.2详细使用方法说明本文介绍了如何安装CCS6.2、一步一步的建立工程、以及建立工程以后编译、调试、如何方便快捷有效率的使用CCS6.2。
一、 简介本篇介绍CCS6.2的安装与使用操作二、 搭建平台系统版本：Windows 旗舰版32bitCCS软件版本：CCS6.2.0.00050_win32 （此版本我也在64位的电脑上成功安装与编译下载）三、 版权声明博主：火山LF声明：转载请注明出处原文地址：/qq_31389903联系方式：525163556@四、 CCS6.2软件安装过程介绍1、TI的官网有最新的CCS软件的下载，免费的破解版本。
双击得到下一个页面进行安装。
选择同意并点击Next2、选择安装的路径，建议自己建一个文件夹保存CCS 6.2安装时建立的文件，以后要卸载或者重新安装的时候，方便管理3、选择自身需要的TI的芯片，因为我使用的MSP430，所以就选择了如图，此时默认软件自动勾选的选项，点击Next4、所选取芯片所需要的仿真软件会自动勾选上的，例如MSP430的仿真器MSP430 USB FET 等，点击Next5、按自身需要选取，没有需要都不勾选，点击Next6、软件在安装中，此时需要花费几分钟的时间，耐心等待啦7、安装成功如下图所示，先别打开运行CCS，因为需要破解，但是是可以添加桌面和快捷方式的图标的。
8、破解方法：许可证文件，拷贝到/ccsv6/ccs_base/DebugServer/license 下面（此路径为安装路径），即可使用。
许可证文件放在安装包解压缩之后的文件夹中打开这个文件夹之后的这个文件五、 使用介绍第一步：关闭上次打开的工程1、点击图标，打开CCS6.22、下图路径就是默认的CCS工程存放的文件夹，自定义路径我存放的路径为：F:\CCS_demo_V6.2_10173、其中为上次打开的工程4、鼠标指向点击鼠标右键，出现如下对话框5、点击鼠标左键，出现如下对话框，如下图若这个选项前面的方框打钩的话，会删除掉源程序，建议不打上勾6、点击。

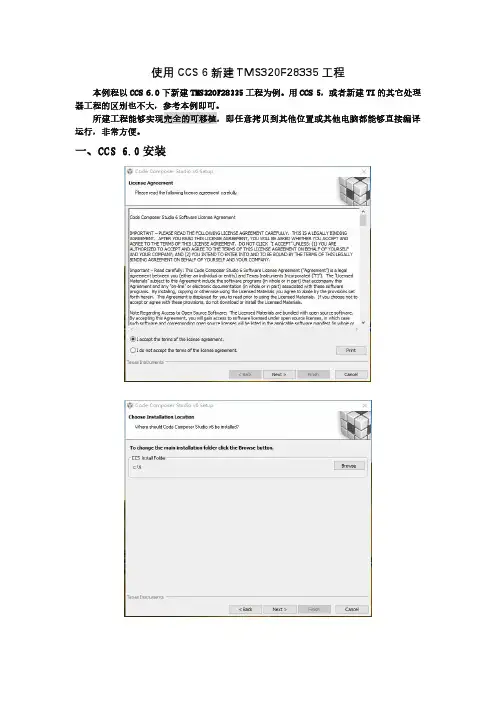

CCS-6-新建TMS320F28335工程(可移植))
复制到 src 的文件会显示在工程列表中，如下：
7）如果程序里有三角函数或者开根号等运算，推荐用 fastRTS 库或者 IQmath 库来计算。 需要配置如下： 选择 C2000 Linker 下的 File Search Path
在 C2000 Linker->File Search Path 右边的 Include library file or command file 中，添加 "rts2800_fpu32.lib" "rts2800_fpu32_fast_supplement.lib" 在 Add <dir> to library search parh 中添加索引路径： "${PROJECT_ROOT}\..\FPUfastRTS\V100\lib" "${PROJECT_ROOT}\..\IQmath\v160\lib" 然后将最下面的 Disable automatic RTS selection 选中。添加后如下图所示:
By felly77 2016.7.04
一路 Next 即可，在处理器支持页面，选择 C2000 系列即可。根据需要选择。
仿真器也是根据实际选择，XDS10ห้องสมุดไป่ตู้ 是 TI 官方的，便宜又实在。
跳出是否安装的页面，均选择安装。
安 装 完 成 后 ， CCS5 的 大 学 版 的 license 能 够 继 续 用 。 将 其 复 制 到 C:\ti\ccsv6\ccs_base\DebugServer\license 即可。 打开软件后，会跳出页面要求设置 Workspace 路径，注意不能有中文。
Workspace 路径也可以更改，如下即可:

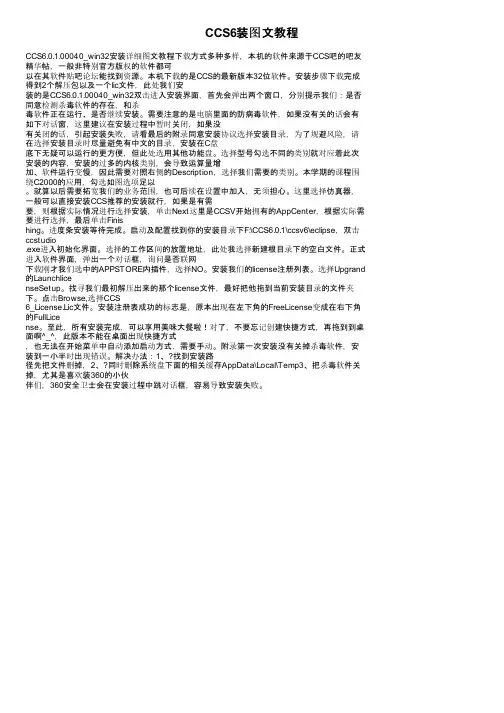

CCS6装图文教程
CCS6装图文教程CCS6.0.1.00040_win32安装详细图文教程下载方式多种多样，本机的软件来源于CCS吧的吧友精华帖，一般非特别官方版权的软件都可以在其软件贴吧论坛能找到资源。
本机下载的是CCS的最新版本32位软件。
安装步骤下载完成得到2个解压包以及一个lic文件，此处我们安装的是CCS6.0.1.00040_win32双击进入安装界面，首先会弹出两个窗口，分别提示我们：是否同意检测杀毒软件的存在，和杀毒软件正在运行、是否继续安装。
需要注意的是电脑里面的防病毒软件，如果没有关的话会有如下对话窗，这里建议在安装过程中暂时关闭，如果没有关闭的话，引起安装失败，请看最后的附录同意安装协议选择安装目录，为了规避风险，请在选择安装目录时尽量避免有中文的目录，安装在C盘底下无疑可以运行的更方便，但此处选用其他功能盘。
选择型号勾选不同的类别就对应着此次安装的内容，安装的过多的内核类别，会导致运算量增加、软件运行变慢，因此需要对照右侧的Description，选择我们需要的类别。
本学期的课程围绕C2000的应用，勾选如图选项足以。
就算以后需要拓宽我们的业务范围，也可后续在设置中加入，无须担心。
这里选择仿真器，一般可以直接安装CCS推荐的安装就行，如果是有需要，则根据实际情况进行选择安装，单击Next这里是CCSV开始拥有的AppCenter，根据实际需要进行选择，最后单击Finishing。
进度条安装等待完成。
启动及配置找到你的安装目录下F:\CCS6.0.1\ccsv6\eclipse，双击ccstudio.exe进入初始化界面。
选择的工作区间的放置地址，此处我选择新建根目录下的空白文件。
正式进入软件界面，弹出一个对话框，询问是否联网下载刚才我们选中的APPSTORE内插件，选择NO。
安装我们的license注册列表。
选择Upgrand 的LaunchlicenseSetup。
找寻我们最初解压出来的那个license文件，最好把他拖到当前安装目录的文件夹下。
DSP集成开发环境CCS开发指南_部分6

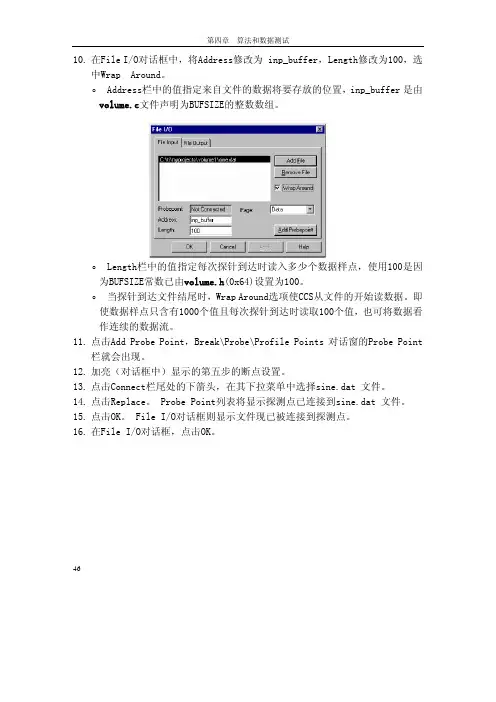

46 10. 在File I/O对话框中，将Address修改为 inp_buffer，Length修改为100，选中Wrap Around。
o Address栏中的值指定来自文件的数据将要存放的位置，inp_buffer 是由volume.c 文件声明为BUFSIZE的整数数组。
o Length栏中的值指定每次探针到达时读入多少个数据样点，使用100是因为BUFSIZE常数已由volume.h (0x64)设置为100。
o 当探针到达文件结尾时，Wrap Around选项使CCS从文件的开始读数据。
即使数据样点只含有1000个值且每次探针到达时读取100个值，也可将数据看作连续的数据流。
11. 点击Add Probe Point，Break\Probe\Profile Points 对话窗的Probe Point栏就会出现。
12. 加亮（对话框中）显示的第五步的断点设置。
13. 点击Connect栏尾处的下箭头，在其下拉菜单中选择sine.dat 文件。
14. 点击Replace。
Probe Point列表将显示探测点已连接到sine.dat 文件。
15. 点击OK。
File I/O对话框则显示文件现已被连接到探测点。
16.在File I/O对话框，点击OK。
4.4 显示图形如果现在就运行程序的话，你将无法了解到更多的程序运行时的信息。
可以在 inp_buffer 和 out_buffer数组的地址范围内设置观察变量，但需要设置很多变量，而且是按数字形式显示而非图形形式。
CCS 提供了多种用图形处理数据的方法。
在本例中，你将看到一个基于时间绘制的图形。
本节介绍图形的打开，下节介绍程序的运行。
1.选择View→Graph→Time/Frequency。
2.在弹出的Graph Property Dialog对话窗中， 将 Graph Title，Start Address，Acquisition Buffer Size，Display Data Size，DSP Data Type，Autoscale 和Maximum Y-value 的属性改变为如下图所示。

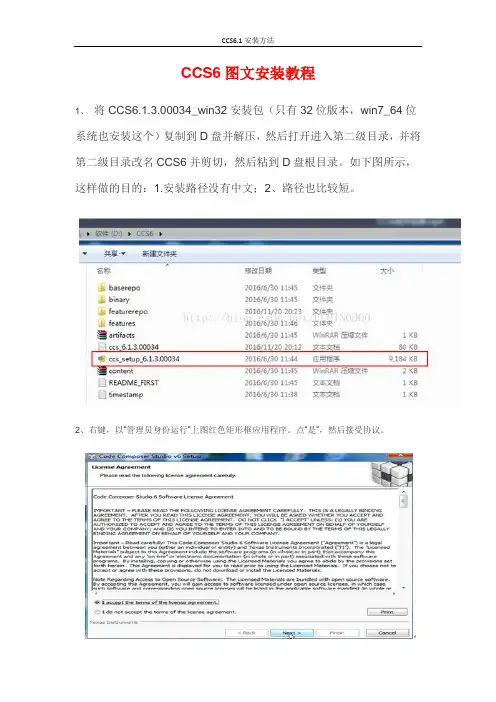

CCS6.1安装方法
CCS6图文安装教程1、将CCS6.1.3.00034_win32安装包（只有32位版本，win7_64位系统也安装这个）复制到D盘并解压，然后打开进入第二级目录，并将第二级目录改名CCS6并剪切，然后粘到D盘根目录。
如下图所示，这样做的目的：1.安装路径没有中文；2、路径也比较短。
2、右键，以“管理员身份运行”上图红色矩形框应用程序。
点“是”，然后接受协议。
3、默认安装C盘的ti文件夹，如下图所示，不要做更改。
4、勾选“Select All”全系列处理器，并点NEXT5、接下来仿真器选择也勾选“Select All”全系列。
然后点Next。
6、然后接下来所有工具也都全选，点“Finish”。
然后安装相关的程序，时间可能较长，此过程根据计算机配置不同，时间有所不同，请耐心等待。
7、接着安装完成，如下图所示，出现的三个对勾也全都保留。
8、首次启动出现如下的工作空间，不要管，直接点“OK”9、然后查看证书信息，“Full license”或者“Free license”都可以。
10、接着，首次打开还会出现如下窗口，点击YES就可以，从ti的官网下载安装一些插件，这个过程和网速有关。
更不更新这个意义不大，不更新也不会出现问题。
那就更一下吧，点“Run in Background”让它后台运行去吧。
接下来进行仿真器的文件配置11、建立一个仿真器文件，File---->New----->Target Configuration file并单击。
12、对仿真器配置文件进行命名，并选用默认路径。
然后Finish。
13、选择“XDS100v3 USB Debug Probe”,下一个框选择TMS320F28335，并保存Save14、将仿真器与目标板连接好，并上电，打开一个程序，点击“Test Connection”进行连接测试。
出现如下成功的显示，说明仿真器与目标板连接正确。
15、如果以后一直用XDS100v3这个仿真器文件，则可将其设置为默认，这样以后才导入工程时，就不用配置仿真器文件了，特别方便。
CCS简要操作说明
CCS“负荷控制中心”简要操作阐明为了协助运行人员熟悉和操作CCS“负荷控制中心”，我们在调试工作之外根据设备厂家新华公司的实际组态，整顿出了这个简要的操作阐明，如有疏漏错误之处，请以设备厂家新华公司提供的资料为准。
1CCS 控制方式构成1.1手动方式给煤机及汽机主控都在手动方式1.2汽机跟随方式（TF）给煤机在手动，汽机在自动，汽机调节机前压力。
1.3锅炉跟随方式(BF)给煤机在自动，汽机在手动，锅炉调节机前压力。
1.4CCS 方式在此方式分为下列 2 种控制模式，且该 2 种模式都可运行在定压，滑压两种方式下：1.4.1汽机跟随方式下的协调控制(CCTF)给煤机和汽机都在自动，汽机调节机前压力，锅炉调节负荷。
1.4.2锅炉跟随方式下的协调控制（CCBF）给煤机和汽机都在自动，锅炉调节机前压力，汽机调节负荷。
2CCS 的投入2.1手动方式完全手动，但操作方式有两种2.1.1单独手操方式给煤机在手操器控制，汽机在 DEH 画面控制。
2.1.2负荷控制中心操作在给煤机手操画面，将控制方式投入自动，在DEH 的“负荷控制方式”画面，选择“CCS 遥控”,这样就可在“负荷控制中心”操作画面中的“锅炉主控”“汽机主控”中手操。
另外需要注意，运行的给煤机可全部或部分投入自动，未投入自动的部分，仍然能够在给煤机手操画面控制。
2.2投入汽机跟随方式（TF）DEH 在“CCS 遥控”方式下，“汽机主控”中投入自动即可。
此时可调节“压力设定” ，点击“压力设定”，输入需要的数值，按“拟定”，再按“确认”后，画面出现机前压力“保持”的红色按钮，按“进行”即可。
另外，还需要设定“变压速率”（注意：不可不不大于 0.6Mpa/MIN,也不能为 0）。
2.3投入锅炉跟随方式(BF)“送风调节”在自动方式且最少一台给煤机在自动方式下，“锅炉主控”中投入自动即可。
此时可调节“压力设定” ，点击“压力设定”，输入需要的数值，按“拟定”，再按“确认”后，画面出现机前压力“保持”的红色按钮，按“进行”即可。
CCS6.0教程
CCS6.0教程目录CCS6.0教程 (1)第一章CCS6.0软件的安装 (2)第二章CCS与仿真器的连接 (7)2.1定义工作区目录 (7)2.2建立目标板配置环境 (8)2.3连接目标板 (11)第三章创建CCS6.0工程 (13)3.1创建工程 (13)3.2生成项目 (15)第四章工程导入 (15)4.1CCS3.3工程的导入 (15)4.2CCS高版本工程的导入 (23)第五章CCS6.0的仿真与烧写 (24)5.1CCS6.0的仿真操作 (24)5.2CCS6.0的烧写操作 (28)第六章CCS6.0中一些常见的功能按钮 (30)6.1加载代码 (32)6.2监视变量和寄存器 (32)6.3反汇编以及源代码混合模式 (33)6.4内存查看器 (34)6.5管理断点 (35)6.6图形显示工具 (37)6.7图像显示工具 (39)第一章CCS6.0软件的安装首先我们需要来安装TI DSP的软件开发环境CCS（Code Composer Studio）。
如果您曾经使用过其他公司的仿真器产品。
我们推荐使用CCS6.0版本，因为暂时合众达公司的XDS510PLUS和XDS560PLUS仿真器只支持CCS6.0，再高版本兼容性不是很好。
另外我们选用XDS100V2仿真器也只能适用于CCS4.0及以上版本的开发环境，XDS100V3仿真器只适用于CCS5.0及以上版本的开发环境。
注意：安装前先关闭杀毒软件和360、电脑管家等安全防护软件，否则点击安装程序会出现警告，强行安装会出现文件丢失。
双击ccs_setup_6.0.0.00190.exe文件，出现如下图1-1所示界面：图1-1选择“I accept the terms of the license agreement”，点击“Next”如下图1-2所示：图1-2点击“Browse”选择安装路径（注意：路径不可以有中文），但推荐默认路径，点击“Next”见下图1-3所示：图1-3根据自己的需求选择索要安装的内容，这里选择“Select All”，然后点击“Next”见下图1-4所示：图1-4依旧根据自己的需求选择仿真设备驱动类型，这里选择“Select All”，然后点击“Next”见下图1-5所示：图1-5根据自己的需求选择，这里全不选，然后点击“Finish”。
CCS软件使用说明PPT教学课件
软件开发系统 评测模块EVM
TMS320目标系统
系统仿真XDS
3
第4页/共71页
Q：是否可以软件仿真？
CCS一般工作在两种模式下： • 软件仿真器
可以脱离DSP芯片，在PC机上模拟DSP的指令集 与工作机制，主要用于前期算法实现和调试；
• 硬件开发板相结合的在线编程：
实时运行在DSP芯片上，可以在线编制和调试 程序。
38
第39页/共71页
39
第40页/共71页
CCS2.0调试功能(1)
• 断点设置:多种step方法: single step(step into); step over; step out; run to cursor
• 运行到断点处自动更新窗口 • 观察和编辑变量、寄存器和存储器
40
第41页/共71页
象文件(.map)和可执行的输出文件(.out文件)。 (2)将段定位于实际系统的存储器中，给段、符号指定实际地址。 (3)解决输入文件之间未定义的外部符号引用(如图2-14、表2-10所示)。
36
第37页/共71页
图2-14 生成选项窗口——链接器标签
37
第38页/共71页
表2-10 链接器常用选项(在Linker中)
48
第49页/共71页
图2-16 在Build Options 窗口定义FILEIO
49
第50页/共71页
5．断点和观察窗口的应用
(1)选择菜单命令File→Reload Program，重新加载程序(即加载volum1.out)。 (2)在工程视图中双击volume.c，打开源文件编辑窗口，将光标放在dataIO()行
下方的信息窗口将显示build进行汇编、编译和链接的相关信息。 (2) 选 择 菜 单 命 令 File→Load Program ， 在 当 前 目 录 的 Debug 目 录 下 选 择
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CCSv5 使用教程
1、CCSv5 软件的安装
打开CCSv5的安装包，运行安装包主目录下面的ccs_setup_5.2.1.00018.exe，一路next直到安装完成。
（注意：安装包应放在英文目录下）
2、注册破解
首次运行CCSv5需要进行注册，按照软件启动提示或者在help菜单栏下打开注册界面，添加安装包license注册文件，提示注册成功，破解完成。
3、仿真器的安装SEED XDS510PLUS
打开仿真器的驱动安装包，在选择安装目录时选择CCSv5安装目录下的ccs 5.2\ccsv5\ccs_base，将驱动安装在此。
4、项目工程的建立
（1）TI官网下载DSP2833x的标准库文件，安装标准库文件。
稍后做库文件的整理。
（2）在你常用的盘符下面建立一个DSP Experiment文件夹，在建立一个名为DSPlib的子文件夹，并在DSPLib文件夹下建立名为Cmd，Lib，
Source，Prj 的四个文件夹。
（3）打开标准库的安装目录，在DSP2833x_common和DSP2833x_headers 文件夹下整理出*.cmd存放在Cmd文件夹下，主要有下图的文
件。
整理出*.h，*.c，*.asm文件存放在Lib文件夹下。
如图。
在Source文件夹下建立main.c的文件。
至此建立工程必备的文件都已经准备齐。
（4）(4)在DSP Experiment文件夹下建立example1文件夹，并拷贝Cmd，Lib，Source，Prj 到此文件夹下。
然后打开 ccsv5，选择默认的工程项
目文件夹为DSP Experiment，并确定。
（5）Project—>New CCS Project，新建工程，并作如下填写。
点击Finish，工程建立完成。
如图。
对默认添加的28335_RAM_lnk.cmd点右键选择如图，隐藏该文件。
拖动example1下的除去Prj文件夹的其他文件夹到ccsv5的工程项目下。
对example点右键打开编译选项。
在包含文件路径下添加头文件的指定目录。
如图。
General 下做想、如下选择。
屏蔽Cmd项目文件下的部分文件，如图。
屏蔽 Lib 下的用不到的部分文件
（根据你的实际需要）。
然后输入main 函数
并编译，无错说明工程建立完成。
（6）四个文件夹的作用
Cmd-----存放链接 DSP 的内存分配
文件*.cmd。
不需修改
Lib-------存放 DSP 官方的库文件与
汇编文件*.c *.h *.asm 不需修改Source----存放用户自己写的源文件。
用户修改
Prj-----工程项目文件夹。
存放令你
闹心的一些工程项目文件。
不需修改。
再次建工程时，你只需拷贝全部的DSPlib 文件夹下的全部文件夹到你
的工程
项目文件夹即可。
