DYYC电泳仪使用标准操作规程

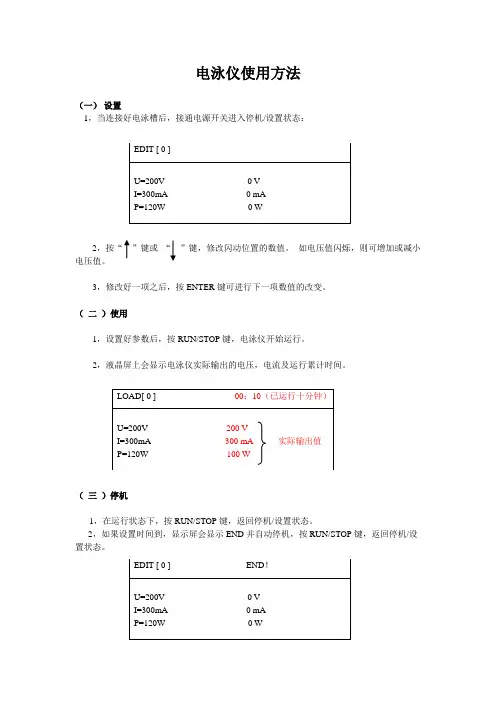

电泳仪使用规范
电泳仪使用方法（一）设置1，当连接好电泳槽后，接通电源开关进入停机/设置状态：EDIT [ 0 ]U=200V 0 VI=300mA 0 mAP=120W 0 W2，按“”键或“”键，修改闪动位置的数值。
如电压值闪烁，则可增加或减小电压值。
3，修改好一项之后，按ENTER键可进行下一项数值的改变。
（二）使用1，设置好参数后，按RUN/STOP键，电泳仪开始运行。
2，液晶屏上会显示电泳仪实际输出的电压，电流及运行累计时间。
LOAD[ 0 ] 00：10（已运行十分钟）U=200V 200 VI=300mA 300 mA 实际输出值P=120W 100 W（三）停机1，在运行状态下，按RUN/STOP键，返回停机/设置状态。
2，如果设置时间到，显示屏会显示END并自动停机，按RUN/STOP键，返回停机/设置状态。
EDIT [ 0 ] END！U=200V 0 VI=300mA 0 mAP=120W 0 W（ 四 ）定时设置状态在停机/设置状态，连续按EDIT 键即可进入时间设定状态，时间设置状态为“xx :xx ”，设置方法同（ 一 ）。
注：连续按EDIT 键可以看见还有两种状态，分别是SA VE[ X ]和LOAD[ X ]，分别为程序储存状态和程序选择状态。
一般情况下用不上，所以不再详细解释。
（ 五 ）报警当仪器出现故障或操作错误时，仪器会自动关断电压输出，蜂鸣器会发出“嘟嘟嘟嘟”的鸣叫，此时应立即关断电源，根据下表显示内容进行检查。
（ 六 ）电泳仪电压输出达不到设置值如果电泳仪输出达不到电压设置值，应首先观察电流指示灯（黄色）是否已亮。
电流指示灯亮说明已经横流控制或者已经达到最大极限值。
若电流未达到极限值，则只要调大电流输出值。
若电流已达到极限值，则无法提高电压值。
实验室现使用的电泳仪最大输出电压为300V ，最大输出电流为400mA ，最大输出功率为120W 。
错误指示 故障原因 分析原因 ERROR 1 过流保护 1，是否存在电泳槽短路现象 2，缓冲液是否选错 ERROR 2 过压保护1，是否空载使用 2，电泳槽内未加缓冲液 3，电泳槽内铂丝是否断裂。

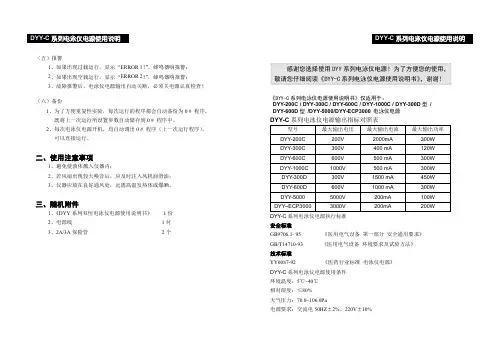

DYY-C 系列电泳仪电源使用说明说明书
（五）报警1、如果出现过载运行，显示“ERROR1！”，蜂鸣器响报警；2、如果出现空载运行，显示“ERROR2！”，蜂鸣器响报警；3、故障报警后，电泳仪电源输出自动关断，必须关电源认真检查！（六）备份1、为了方便重复性实验，每次运行的程序都会自动备份为0#程序，既将上一次运行所设置参数自动储存到0#程序中。
2、每次电泳仪电源开机，均自动调出0#程序（上一次运行程序），可以直接运行。
二、使用注意事项1、避免使液体溅入仪器内；2、若风扇出现较大噪音后，应及时注入风机润滑油；3、仪器应放在良好通风处，远离高温发热体或爆晒。
三、随机附件1、《DYY系列双恒电泳仪电源使用说明书》1份2、电源线1付3、2A/3A保险管2个《DYY-C系列电泳仪电源使用说明书》仅适用于：DYY-200C/DYY-300C/DYY-600C/DYY-1000C/DYY-300D型/ DYY-600D型/DYY-5000/DYY-ECP3000电泳仪电源DYY-C系列电泳仪电源输出指标对照表型号最大输出电压最大输出电流最大输出功率DYY-200C200V2000mA300WDYY-300C300V400mA120WDYY-600C600V500mA300WDYY-1000C1000V500mA300WDYY-300D300V1500mA450WDYY-600D600V1000mA300WDYY-50005000V200mA100W DYY--ECP30003000V200mA200W DYY-C系列电泳仪电源执行标准安全标准GB9706.1-95《医用电气设备第一部分安全通用要求》GB/T14710-93《医用电气设备环境要求及试验方法》技术标准YY0087-92《医药行业标准电泳仪电源》DYY-C系列电泳仪电源使用条件环境温度：5℃~40℃相对湿度：≤80%大气压力：70.0~106.0Pa电源要求：交流电50HZ±2%、220V±10%一、使用方法：（一）设置1、当连接好电泳槽后，接通电源开关即可进入停机/设置状态；2、按“↑”键或“↓”键，可修改闪动位置的极限设置参数；3、按“ENT”键，选择电压U、电流I、功率、时间的设置换挡。
电泳仪操作规程
电泳仪操作规程
一、目的：建立电泳仪的操作规程，保证实验结果的有效、准确性。
二、适用范围：适用于电泳仪的使用。
三、职责：设备管理人员、操作人员。
四、内容：
1.电泳前，禁止将电泳仪附带的电泳导线连接到电泳仪电源上。
2.把U型凝胶托盘放入制胶器中，然后把配好的琼脂糖凝胶倒入制胶器中（注意凝胶液体温度控制在60℃左右），再把试样格插入凝胶托盘的两边槽内。
3.待凝胶聚合后，轻轻拔掉试样格，注意先拔一侧。
垂直拔出会使胶孔产生真空，导致部分凝胶被带出。
把凝胶托盘移入电泳仪，加入缓冲液，使缓冲液没过凝胶1-2mm。
（注意：加样孔靠近负极一端）
4.用移液器将样品加入加样孔中。
5.盖好上盖，连接电泳仪电源与电泳仪之间的电泳导线。
6.注意不要接错正负极，检查无误后接通电泳仪电源，根据实际情况选择适宜的电压（一般情况200V-250V,电压过高会产生液体过热影响电泳结果）即可电泳。
7.电泳实验结束后，先关闭电泳仪电源，随之拔出电泳导线，然后打开电泳仪上盖，取出凝胶托盘。
把凝胶轻轻推入到用于照相的凝胶托板上准备照相。
8.仪器使用登记。
DYY-6C电泳仪操作步骤
DYY-6C电泳仪使用说明操作步骤：1．接好电源线并确认与有接地保护的电源插座相连。
按颜色接好电泳槽与电泳仪的连接导线，并装入电泳样品。
2．确认电源符合要求后，开启“电源开关”。
此时“液晶显示屏”显示欢迎界面，同时仪器蜂鸣4声，然后显示上次工作的设定值，对于每次重复使用同一参数时，可直接选择Start后启动输出。
3．如要改变其数值可按上【▲】下【▼】按键。
4．如希望查看并设定电压、电流和定时时间，可以按【选择】键，此时←指示相应位置。
同样，其数值由上下调节按键控制。
5．按【启/停】键后，仪器鸣响4声，输出启动，“输出指示灯”闪亮，当输出稳定后，稳压/稳流状态改变时，仪器会自动鸣响2声以示提醒用户。
仪器正常输出后，设定值Us、Is、Ts自动变为实际值U、I、T。
6．在仪器正常输出时，按【选择】键，相应显示：Us，Is，Ts，T。
7．选择设置Us、Is、Ts后，在8秒内不按任何按键，则自动返回显示实际值U、I、T。
8．在仪器正常输出时若要停机，可按【启/停】键，输出立刻关闭显示“stop”同时仪器反复鸣响，此时应按一下【选择】键，仪器停止鸣响。
如果希望继续工作则应选择“Go on”，定时时间继续累加。
而如果选择“Start”，则计时重新从“0：00”开始。
9．定时到后仪器自动显示已用时间并反复鸣响以提示用户。
考录到电泳的实际情况，仪器输出始终不关，等待用户手动停机，如果用户希望继续工作，可以按一下【选择】键，仪器停止蜂鸣。
当达到仪器的最大定时时间仪器将自动关输出，显示“stop”，以保证使用安全。
注意事项：1．本机使用一段时间后应检查电极连线与电泳槽是否接触良好，以避免因连接故障造成仪器不能正常工作。
2．仪器使用中，请勿将电泳槽放在电泳仪上进行实验工作，严禁溅入电解质溶液。
如溶液已进入电泳仪，切勿接通电源，以免造成事故。
同时应由专业人员修理才可使用。
3．本机输出电压较高，开机后人体不宜和电泳槽溶液或样品接触，最好关机后再看样品，以免触电。
DYYC电泳仪使用标准操作规程
D Y Y C电泳仪使用标准操作规程集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）1.1目的 建立电泳仪使用标准操作规程，规范其操作1.2适用范围适用于DYY-6C 电泳仪的使用操作2责任人QC 相关设备使用人员3操作步骤3.1接好电源线并确认与有接地保护的电源插座相连。
3.2按颜色接好电泳槽与电泳仪的连接导线，并装入电泳样品。
3.3确认电源符合要求后，开启一起的“电源开关”。
3.4此时“液晶显示屏”显示：Start 后启动输出。
3.53.6如希望查看并设定电压、电流和定时时间，可以按【选择】键，此时←指示相应位置。
同样，其数值由上下调节按键控制。
3.7设定时时间的范围为：1分～99小时59分。
3.8按【启/停】键后，仪器鸣响4声，输出启动，“输出指示灯”闪亮，当输出稳定后，稳压/稳流状态改变时，仪器会自动鸣响2声以示提醒用户。
仪器正常输出后，设定值Us 、Is 、Ts 自动变为实际值U 、I 、T 。
3.9如果没有达到预想的稳定之，可采取两方面措施解决：（1）检查电泳样品的配置是否正常；（2）调节相应电压电流的设定值。
3.10在仪器正常输出时，按【选择】键，相应显示：Us Is Ts T3.11选择设置Us、Is、Ts后，在8秒内不按任何按键，则自动返回显示实际值U、I、T。
3.12在仪器正常输出时若要停机，可按【启/停】键，输出立刻关闭显示“stop”同时仪器反复鸣响，此时应按一下【选择】键，仪器停止鸣响。
如果希望继续工作则应选择“Go on”，定时时间继续累加。
而如果选择“Start”，则计时重新从“0：00”开始。
3.13定时到后仪器自动显示已用时间并反复鸣响以提示用户。
考录到电泳的实际情况，仪器输出始终不关，等待用户手动停机，如果用户希望继续工作，可以按一下【选择】键，仪器停止蜂鸣。
当达到仪器的最大定时时间仪器将自动关输出，显示“stop”，以保证使用安全。
电泳仪操作规程
1.目的为了规定了DYY-7C电泳仪的操作、维护清洁及注意事项，以达到操作者正确操作及维护的目的。
2.范围适用于DYY-7C电泳仪的操作、维护清洁及注意事项。
3.工作职责仪器使用人员执行本操作规程。
4.工作程序4.1 仪器结构电泳仪由电泳仪主机和电泳槽组成，电泳槽包括垂直电泳槽、水平电泳槽和电转仪，主机控制面板上有电压、电流、时间设定按键。
4.2 使用操作规程4.2.1 接通电源，按颜色接好电泳槽与电泳仪的连接导线，并装入电泳样品，确认电源符合要求后，开启“电源开关”。
4.2.2 设置参数。
通过按“选择”键，可以在电压，电流，时间间进行切换，按上下键可以改变设定值。
一般情况下，设定输出参数的原则是：先设定要稳定的参数值（稳压或恒流），再将另一参数设定在安全的高限。
4.2.3 按“启/停”键，启动输出。
此时，仪器鸣响3声，输出指示灯亮。
当输出稳定后，“稳压/稳流”由U、I是否闪烁表示，并显示实际的参数。
4.2.4 在电泳过程中，按“选择”键，可以查看并改变设定值，修改后，8s内不按任何键，则自动返回。
4.2.5 仪器正常输出若要停机，可按“启/停”键，此时显示stop，并反复鸣响，再按“选择”键，仪器停止鸣响。
如希望继续工作，选择“go on”，定时时间继续累加；选择“start”，计时重新开始。
4.2.6 定时结束时，显示“time out”，并反复鸣响，但此时输出始终未关，须用户手动停机。
如果用户希望继续工作，可按“选择”键，仪器停止鸣响。
4.3 清洁操作规程4.3.1 实验结束后电泳槽及时倾去电泳液，冲洗干净后晾干并保持干燥。
4.3.2 每次实验后电极应及时擦拭保持干燥，防止上锈。
4.4 维护保养及注意事项4.4.1 本机出现故障不能正常使用时，由厂家专业技术人员进行检修，不可私自拆机。
4.4.2 本机电极每半年用毛刷或湿水棉进行彻底刷洗除锈，再用酒精棉擦拭以确保其导电性。
4.4.3 请勿将电泳槽放在电泳仪上操作，严禁溅入电解质溶液。
电泳仪操作规程
一、目的：建立电泳仪的操作规程，保证实验结果的有效、准确性。
二、适用范围：适用于电泳仪的使用。
三、职责：设备管理人员、操作人员。
四、内容：
1.电泳前，禁止将电泳仪附带的电泳导线连接到电泳仪电源上。
2.把U型凝胶托盘放入制胶器中，然后把配好的琼脂糖凝胶倒入制胶器中（注意凝胶液体温度控制在60℃左右），再把试样格插入凝胶托盘的两边槽内。
3.待凝胶聚合后，轻轻拔掉试样格，注意先拔一侧。
垂直拔出会使胶孔产生真空，导致部分凝胶被带出。
把凝胶托盘移入电泳仪，加入缓冲液，使缓冲液没过凝胶1-2mm。
（注意：加样孔靠近负极一端）
4.用移液器将样品加入加样孔中。
5.盖好上盖，连接电泳仪电源与电泳仪之间的电泳导线。
6.注意不要接错正负极，检查无误后接通电泳仪电源，根据实际情况选择适宜的电压（一般情况200V-250V,电压过高会产生液体过热影响电泳结果）即可电泳。
7.电泳实验结束后，先关闭电泳仪电源，随之拔出电泳导线，然后打开电泳仪上盖，取出凝胶托盘。
把凝胶轻轻推入到用于照相的凝胶托板上准备照相。
8.仪器使用登记。
DYY6C电泳仪标准操作规程
DYY-6C电泳仪标准操作规程1目的：建立电泳仪使用标准操作规程，规范其操作2适用范围：适用于DYY-6C电泳仪的使用操作3．负责人：操作人：4操作程序4.1 接好电源线并确认与有接地保护的电源插座相连。
4.2 按颜色接好电泳槽与电泳仪的连接导线，并装入电泳样品。
4.3 确认电源符合要求后，开启一起的“电源开关”。
4.4 此时“液晶显示屏”显示：同时仪器蜂鸣4声，然后显示上一次工作的设定值：对于每次重复同一参数使用时，即可直接选择Start后启动输出。
4.5 如要改变其数值可按上【▲】下【▼】按键，每按一次改变一个数字量；如希望快速改变可按住按键不放松，则数值会连续快速改变，当到达所需数值时松开即可。
4.6 如希望查看并设定电压、电流和定时时间，可以按【选择】键，此时←指示相应位置。
同样，其数值由上下调节按键控制。
4.7 设定时时间的范围为：1分～99小时59分。
4.8 按【启/停】键后，仪器鸣响4声，输出启动，“输出指示灯”闪亮，当输出稳定后，稳压/稳流状态改变时，仪器会自动鸣响2声以示提醒用户。
仪器正常输出后，设定值Us、Is、Ts自动变为实际值U、I、T。
4.9 如果没有达到预想的稳定之，可采取两方面措施解决：（1）检查电泳样品的配置是否正常；（2）调节相应电压电流的设定值。
4.10 在仪器正常输出时，按【选择】键，相应显示：Us Is Ts T4.11 选择设置Us、Is、Ts后，在8秒内不按任何按键，则自动返回显示实际值U、I、T。
4.12 在仪器正常输出时若要停机，可按【启/停】键，输出立刻关闭显示“stop”同时仪器反复鸣响，此时应按一下【选择】键，仪器停止鸣响。
如果希望继续工作则应选择“Go on”，定时时间继续累加。
而如果选择“Start”，则计时重新从“0：00”开始。
4.13 定时到后仪器自动显示已用时间并反复鸣响以提示用户。
考录到电泳的实际情况，仪器输出始终不关，等待用户手动停机，如果用户希望继续工作，可以按一下【选择】键，仪器停止蜂鸣。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1
目的和适用范围
目的
建立电泳仪使用标准操作规程，规范其操作
适用范围
适用于DYY-6C 电泳仪的使用操作
2责任人
QC 相关设备使用人员
3操作步骤
接好电源线并确认与有接地保护的电源插座相连。
按颜色接好电泳槽与电泳仪的连接导线，并装入电泳样品。
确认电源符合要求后，开启一起的“电源开关”。
此时“液晶显示屏”显示：
同时仪器蜂鸣4声，然后显示上一次工作的设定值：
对于每次重复同一参数使用时，即可直接选择Start 后启动输出。
如要改变其数值可按上【▲】下【▼】按键，每按一次改变一个数字量；如希望快速改变可按住按键不放松，则数值会连续快速改变，当到达所需数值时松开即可。
如希望查看并设定电压、电流和定时时间，可以按【选择】键，此时←指示相应位置。
同样，其数值由上下调节按键控制。
设定时时间的范围为：1分～99小时59分。
按【启/停】键后，仪器鸣响4声，输出启动，“输出指示灯”闪亮，当输出稳定后，稳压/稳流状态改变时，仪器会自动鸣响2声以示提醒用户。
仪器正常输出后，设定值Us、Is、Ts自动变为实际值U、I、T。
如果没有达到预想的稳定之，可采取两方面措施解决：
（1）检查电泳样品的配置是否正常；
（2）调节相应电压电流的设定值。
在仪器正常输出时，按【选择】键，相应显示：
Us Is Ts T
选择设置Us、Is、Ts后，在8秒内不按任何按键，则自动返回显示实际值U、I、T。
在仪器正常输出时若要停机，可按【启/停】键，输出立刻关闭显示“stop”同时仪器反复鸣响，此时应按一下【选择】键，仪器停止鸣响。
如果希望继续工作则应选择“Go on”，定时时间继续累加。
而如果选择“Start”，则计时重新从“0：00”开始。
定时到后仪器自动显示已用时间并反复鸣响以提示用户。
考录到电泳的实际情况，仪器输出始终不关，等待用户手动停机，如果用户希望继续工作，可以按一下【选择】键，仪器停止蜂鸣。
当达到仪器的最大定时时间仪器将自动关输出，显示“stop”，以保证使用安全。
工作中出现以下的现实信息的含义：
（1）stop 停机
（2）No_Load 开路（空载）停机
（3）Over_Load 过载停机
（4）Over_U 电压超限
（4）Over_I 电流超限
当出现开路、过载等显示时，应检查相应输出回路是否存在故障。
在6秒内恢复正常则仪器可继续工作，否则停机。
4注意事项
本机使用一段时间后应检查电极连线与电泳槽是否接触良好，以避免因连接故障造成仪器不能正常工作。
仪器使用中，请勿将电泳槽放在电泳仪上进行实验工作，严禁溅入电解质溶液。
如溶液已进入电泳仪，切勿接通电源，以免造成事故。
同时应由专业人员修理才可使用。
本机输出电压较高，开机后人体不宜和电泳槽溶液或样品接触，最好关机后再看样品，以免触电。
本机接两个以上电泳槽时，电流显示值为各槽电流之和。
而各槽上的电压是相同的。
此时应采用稳压工作方式为宜。
本仪器输出功率较大，因此采用了只能通风散热电路，当输出电流达到一定数值时仪器后面板的风扇自动启动，因此，在仪器工作时不要用物体遮挡后面板。
使用过程中如发现异常现象，要立即断电并进行检修。
对不明原因可与厂家技术科联系。
在使用过程中出现停电后来电情况，本仪器将回到初始设定状态。
当仪器定时达到最大时间100小时候，仪器自动关闭输出，并显示“END”。
5仪器的日常保养：
（1）仪器使用环境应清洁，经常擦去仪器表面尘土和污物。
（2）不要将电泳仪放在潮湿的环境中保存。
（3）长时间不用应关闭电源。
长期不用应拔下电源插头并盖上防护罩。
