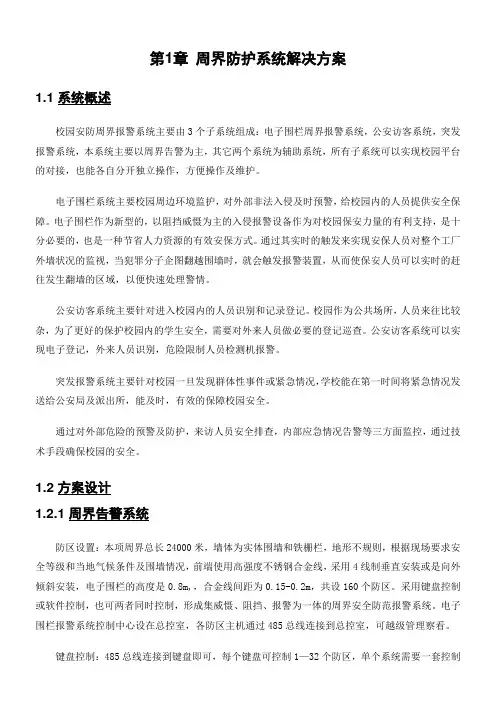

(完整版)周界防护系统方案

第1章周界防护系统解决方案1.1 系统概述校园安防周界报警系统主要由3个子系统组成：电子围栏周界报警系统，公安访客系统，突发报警系统，本系统主要以周界告警为主，其它两个系统为辅助系统，所有子系统可以实现校园平台的对接，也能各自分开独立操作，方便操作及维护。

电子围栏系统主要校园周边环境监护，对外部非法入侵及时预警，给校园内的人员提供安全保障。

电子围栏作为新型的，以阻挡威慑为主的入侵报警设备作为对校园保安力量的有利支持，是十分必要的，也是一种节省人力资源的有效安保方式。

通过其实时的触发来实现安保人员对整个工厂外墙状况的监视，当犯罪分子企图翻越围墙时，就会触发报警装置，从而使保安人员可以实时的赶往发生翻墙的区域，以便快速处理警情。

公安访客系统主要针对进入校园内的人员识别和记录登记。

校园作为公共场所，人员来往比较杂，为了更好的保护校园内的学生安全，需要对外来人员做必要的登记巡查。

公安访客系统可以实现电子登记，外来人员识别，危险限制人员检测机报警。

突发报警系统主要针对校园一旦发现群体性事件或紧急情况，学校能在第一时间将紧急情况发送给公安局及派出所，能及时，有效的保障校园安全。

通过对外部危险的预警及防护，来访人员安全排查，内部应急情况告警等三方面监控，通过技术手段确保校园的安全。

1.2 方案设计1.2.1 周界告警系统防区设置：本项周界总长24000米，墙体为实体围墙和铁栅栏，地形不规则，根据现场要求安全等级和当地气候条件及围墙情况，前端使用高强度不锈钢合金线，采用4线制垂直安装或是向外倾斜安装，电子围栏的高度是0.8m,，合金线间距为0.15-0.2m，共设160个防区。

采用键盘控制或软件控制，也可两者同时控制，形成集威慑、阻挡、报警为一体的周界安全防范报警系统。

电子围栏报警系统控制中心设在总控室，各防区主机通过485总线连接到总控室，可越级管理察看。

键盘控制：485总线连接到键盘即可，每个键盘可控制1—32个防区，单个系统需要一套控制键盘或软件，本项目需要40套控制键盘，进行布撤防，恢复报警；键盘显示防区编号、防区状态、地理位置、已布防数、未布防数；有警情时能清楚显示防区报警情况（报警的防区，报警方式），并带有报警声音，能够及时通知相关安保人员，及时做出快速处理；主机有三种报警方式：断线、短路、防拆；可设置密码保护，防止不必要的人误操作。

软件控制：485总线连接到网络转换器，将485信号转成网络信号，接交换机，然后连接到电脑。

用电子围栏管理软件直接控制所有防区，超过15个防区则用网络版软件来建立局域网，可同时控制几百个防区。

软件控制可实现的功能：统一布、撤防，单独防区布、撤防，报警复位；软件内有一个巡检窗口，实时显示防区编号、防区状态、地理位置、防区总数、已布防数、未布防数；内置电子地图，有警情时自动弹出电子地图，能清楚显示防区报警情况（报警的防区，报警方式，报警时间），并带有报警声音，报警的同时就通知相关安保人员，以便快速处理；主机有四种报警方式：断线、短路、防拆、通信失败；报警软件有保留信息功能，可以进行查询及打印；可设置一般用户和超级用户，防止不必要的人误操作。

与灯光联动：电子围栏与现场灯光联动，在每台电子围栏主机内加装一套继电器，当电子围栏发出报警信号时，同时启动灯光照明，实现联动。

与安防设备联动：485总线通过网络转换器，将485信号转成网络信号，接交换机，然后连接到电脑。

如果需要与其他安防设备联动：则需要在接网络转换器的同时再连接到联动模块，每1个联动模块可以带8个防区的开关量输出，与前端主机一一对应，再连接到相应的硬盘录像机或者电话拨号器等设备的开关量接收端即可实现联动报警地址模块：本项目系统内需要配置红外对射等其它开关量信号控制的安防产品，可直接加地址模块接入电子围栏系统，实现联动整体控制。

前端配件：每个防区的围栏前端由电压线、不锈钢合金线、不锈钢终端杆、承力杆、中间杆、紧线器、避雷器、绝缘子等设备组成。

在围栏始端、末端、大门及转角或直线每60—70米安装一根终端杆；每16—20米安装一根承力杆，每4-5米安装一根中间杆，每10米安装一个警示牌，每个防区设避雷器和接地装置。

围栏和植物间的最小距离为0.2m,，应从植物摇摆时取最近位置计算。

电源：脉冲电子围栏主机安装在现场，外加防雨箱，电源采用集中供电或就近取电的原则，也可以与其他安防设备共用电源，每个脉冲主机配备蓄电池，停电后能持续供电4-6个小时以上。

与安防设备联动：485总线通过网络转换器，将485信号转成网络信号，接交换机，然后连接到电脑。

如果需要与其他安防设备联动：则需要在接网络转换器的同时再连接到联动模块，每1个联动模块可以带8个防区的开关量输出，与前端主机一一对应，再连接到相应的硬盘录像机或者电话拨号器等设备的开关量接收端即可实现联动报警。

1.2.2 公安访客系统1.2.2.1 系统架构系统分布图1.2.2.2 部署方式采用克拉玛依专网业务平台的建设模式，将系统分别部署在公安、电信中心机房，工作人员通过浏览器访问系统即可。

这种方式的优点是统一应用版本，避免信息孤岛；版本自动更新升级，部署快捷、数据集中存储，便于主管部门实时管理。

1.2.2.3 系统安全设计系统安全体系建设的指导原则应该是统筹考虑、合理使用，各分系统只能管理自己的数据库。

各数据库间的访问应当获得授权，部门内部不同业务人员对数据库的操作应当设置不同的权限，另外系统采用内外网分离机制，对数据库进行分离设计，由数据沉淀，系统触发保证用户从外网无法通过系统进行内网的流程访问和数据访问。

系统内的任何数据都不能擅自用于商业用途或未经批准提供给其他单位。

网络部署图1.3 系统功能及特点1.3.1 周界告警系统整个系统可灵活布撤防，在布防状态下，一旦有人非法翻越围墙、栅栏时，系统立即报警并有效阻挡入侵者非法入侵，如现场和摄像头联动，会立即打开录像机开始录像，同时会将报警信号发送到管理中心（门卫室）；如果采取的是计算机管理软件控制，报警时电子地图上会自动弹出，显示报警的相应防区，提示管理人员进行处理；报警防区、报警类型、报警时间可存储和打印。

⑴有形界墙——电子网栏由高强度电子导线、中间杆、承力杆和紧线器等构成，附加在现有的围墙、围栏上或自立式安装，形成完整的有形界墙，使安防区域有明确的分界。

⑵系统采用了先进的“阻挡为主，辅助报警”的周界安防理念，集威慑、阻挡、报警、安全于一身。

⑶先进的差电压输出功能，相邻线之间有压差，使周界电子围栏无懈可击。

⑷实时显示电压：LCD液晶显示屏动态显示每条线的电压。

⑸稳定的信号采集与传输——采用先进的通信传输网络，直接将信号传输到保安中心计算机。

因此具有传输距离远，系统扩展余地大的优点。

⑹误报率极低——先进的报警原理，克服了红外、微波、静电感应等的技术缺陷，周界各种绝缘子均为防水设计，加大爬电距离，保证系统在能报警的同时，不受气候因素的影响。

⑺无盲区、无死角——周界电子围栏可随地形的起伏架设，大门口、拐角均可安装。

⑻系统绝对安全及报警感知性——本系统和交流电网具有本质的不同，它采用脉冲电压低电压及低能量脉冲体制，每秒发出一个脉冲信号，因而对人不会构成生命危害，同时电子围栏的柔性玻璃纤维中间杆和专用合金线，不支持人体的重量，又能感知入侵者的入侵，并发出报警信号，确保系统的安全可靠。

⑼计算机监控集成——采用数字化处理技术，能以电子地图、数据库记录等手段对警情作出迅速反应，并可与其它安防系统联动，达到万无一失的目的。

⑽配备蓄电池或UPS电源，能在停电的情况下继续工作，来电后自动转换成220V供电。

⑾系统安装简单、维护成本低，使用寿命长。

1.3.2 公安访客系统公安访客系统由于涉及到部分公安内部核心数据，为了确保数据的绝对安全，通过管理和技术手段来保护数据安全是本系统设计重要指导原则。

1.3.2.1 系统特点●部署方便：系统只需前端部署电脑及读卡设备，接入公安访客系统平台即可使用。

●操作简单：简单操作界面，电子选取，无需纸质输入，电子输入及打印一次完成。

●数据安全：通过电信专用通道实现数据传输，保障数据安全。

●数据共享：校园所有访客信息都可以通过后台集中管理，实现信息管理及共享。

校园安防周界报警系统中周界报警系统是系统的核心，公安访客系统是基于平台的网络监控系统，通过网络实现监控，报警系统主要是信号采集，下面主要针对周界报警系统做主要介绍。

电子围栏周界防盗报警系统由脉冲主机、围栏前端、传输管理中心三部分组成，以下就这三部分分别进行阐述。

1.4.1 周界报警系统1.4.1.1 报警主机1、LED指示灯状态说明① AC220V或DC12V电源正常输入时绿色“电源”指示灯常亮。

②布防时黄色“布防”指示灯亮，撤防时为熄灭状态。

③断线报警时红色“断线”指示灯亮，④短路报警时红色“短路”指示灯亮⑤打开机盖时红色“防拆”指示灯亮注：液晶显示屏主机能实时显示电压值2、主机功能前端接线说明（见下图）①主机由输出和输入两部分组成，正脉冲从输出部分的“一路电压输出端”传到围栏上，然后回到接收部分的“一路电压输入端”；负脉冲从输出部分的“二路电压输出端”传到围栏上，然后回到接收部分的“二路电压输入端”，从而在前端围栏上形成正、负两个脉冲回路。

②强电接地输出:可与避雷器接地共用接地输出，与弱电接地分开接地。

③电压切换开关:用来切换主机工作在高低模式或者是自动工作模式。

④控制信号输出:可直接接入键盘或经RS485转RS232转换后接入计算机进行远程控制。

每台主机间RS485连接需采用手拉手连接方式，不允许星型连接方式。

⑤开关量输出：输出常开/常闭两组干接点信号，接需要接入其它需联动设备。

⑥警号输出：报警时输出DC12V电压，可接入功率不大于10W DC12V报警设备。

⑦电源开关：控制主机市电的接入与断开。

⑧电源输入：接入AC220V电源。

3、技术参数脉冲输出◇输出电压：12V◇脉冲低压：12V◇脉冲间隔： 1S◇脉冲电流峰值：＜10A◇脉冲持续时间≤0.1s◇单个脉冲最大电量≤2.5mc◇单个脉冲最大能量≤4J◇系统功耗：单防区＜10W ，双防区＜15W◇外形尺寸和重量：300×225×133, 4.5 KG（不含蓄电池）使用环境◇环境温度：-40-+50℃◇相对湿度：≤95%供电电源：AC180V-240v 50Hz报警方式：电子围栏的导线断路报警、短路报警、主机故障报警。

1.4.1.2 围栏前端多样化的前端是周界报警系统阻挡报警系统的必不可少的组成部分，是实现主机功能最大化的重要手段。

前端围栏多样化不是简单的产品概念，而是一个公司技术和产品成熟与否的表现。

专业化公司备有多种零部件和附件，可以根据地形、客户要求和选用设备作多种组合，以满足不同客户的需求。
