周界防范系统(震动光缆)要点
周界防范系统
一、项目概述
A酒店
（项目信息）
二、方案设计
A酒店周界部分采用16防区振动光缆周界报警系统，周界总长X米，划分为16个防区，每个防区X米，防区内的光缆呈直线铺设在铁网上。防区通过接续盒进行划分，接续盒与光缆之间需要熔接，每个防区的光缆的芯数各不相同，光缆采用普通单模通信光缆。每个防区配置一台摄像机联动，当中心电脑发出报警时，摄像机能即时拍摄到警情发生的过程，及时保存入侵的现场资料，同时也可以即时排除误报情况。
此系列产品可推荐使用在以下恶劣环境：
●地势高低不平，周界弯折多且角度或弧度过大，普通报警系统设防困难
的场所；
●山区、空旷地等易遭雷击处；
●易燃易爆或有腐蚀物质的环境；
●气温寒冷地区。
●周界附近供电困难的偏远地段。
三、系统介绍
16防区光缆入侵信号采集报警系统是一种线缆式周界报警系统。该系统使用光缆作为传感单元，利用计算机对数据进行采集和控制并实现长距离、大范围周界防区的探测，每防区的长度可达数百米至数千米。系统根据实际应用的不同可分为围栏式和地埋式两种。既可以应用于各种类型的铁艺、铁丝网、栅栏、围墙等地表围栏，也适用于草坪、砂砾层、地砖、地板、水泥地面、普通土壤下，
其技术达到同类产品的国际先进水平。
系统采用一缆式结构，在周界保护范围不需铺设任何供电及通信线路，可广泛应用各种野外环境、边界线等不便铺设供电线路的场所，可为客户大大节约供电设备与线路的成本，并简化施工。该系统采用光缆作为无源探测器，可适用于易燃易爆以及强电磁干扰等场所。
3.1系统特点：
系统以普通通信光缆为感应单元，利用外界振动对光特性的改变实现长距离，大范围周界防区的探测。
采用光缆作为无源探测器，有效避免了雷电干扰，适用于易燃易爆以及强电磁干扰等场所。
适用于各种复杂地形，可实现对不规则周界防区的探测。
光缆具有较高的灵敏度，即可以直接铺设在各种铁网铁艺上，也可直接埋设在各种地面下，形成隐蔽的防护系统。
使用寿命长，维护费用低。
3.2适用场所：
振动光缆周界报警系统既可以应用在易燃易爆场所以及强电磁干扰等场所，如液化气灌瓶厂、危险品仓库、军用品仓库等；又可以适用于重点周界的防范，如电力设施防盗、石油及天然气管道防破坏、城铁信号线防盗、奥运村周界防范、机场周界防范、边境线防入侵等，同时还可以替代传统的防范手段适用于普通的周界场所，如自来水厂周界、居民住宅小区、别墅小区等周界场所。
四、系统组成
系统由工控机、专用报警软件、光缆入侵信号采集装置、继电器联动输出装置、接续盒、引导光缆、传感光缆组成。
1、工控机
工控机是处理每防区信号的数据处理中心，它通过
高速数据采集卡，将经过16防区入侵信号采集装置优化后的信号，采集并存入
数据库，运用多种预设的数据分析手段对信号分析、比较、判断、提取信号特征
等方法进行处理。
由于系统运行时需要处理大量的数据，所以要求工控机的配置比较高，工控
机配置要求如下：
cpu ： P4 酷睿2 双核 3G
内存： DDR2.2G
硬盘： 160G
操作系统：windonws XP
2、报警软件
报警系统软件是该报警系统的专用软件。用户可以通过软件实现对报警系统
功能设置、报警数据采集判断、显示防区、布防撤防、报警状态信息记录、值班
人员信息记录等功能。
3、光缆入侵信号采集装置(JAN-VOC-2016)
光缆入侵信号采集装置通过引导光缆连接前端的传感光缆， 其主要功能是
信号采集、预处理和信号优化。此装置需放置在控制室，利用引导光缆与前端的
传感探测装置相连接。
光缆入侵信号采集装置参数如下:
电气参数工作电压：AC220V
警戒功耗：<13.2W
报警功耗：<14W
接口类型：数据接口DB25 Female 指示灯：LED电源指示、防区信号强弱指示
响应时间：≤3秒
结构参数箱体颜色：深灰
外观尺寸：480*390*155（mm）
重量：8.5kg
箱体材料： 1.2mm冷轧钢板
系统参数防区个数：≤16
防区长度：≤300米
安装参数安装方式：上机架或平放在桌面上
安装环境：室内
采集装置共有四种型号可供选择：
设备型号防区个
数
联动输出端
个数
LED信号强弱指
示灯
4 4 4
JAN-VOC-2
004
8 8 8
JAN-VOC-2
008
12 12 12
JAN-VOC-2
012
16 16 16
JAN-VOC-2
016
4、16防区联动输出装置(JAN-VOC-2216)
时，可使用16防区联动装置进行连接，该装置共有16个
开关量输出接口，分别对应16个防区。联动装置前面板
包括：电源指示灯、16防区联动通断指示灯；后面板包
括：电源开关、DB37接口、接线锁紧螺母。
16防区联动输出装置参数如下：
电气参数工作电压：AC220V
报警功耗：<16W
输出方式：开关量输出
接口类型：DB37 Female
指示灯：电源指示、防区联动指示
响应时间：<1秒
触点容量：10A 277V AC 12A 125V AC 结构参数箱体颜色：深灰
外观尺寸：480*330*133（mm）
重量： 6 Kg
箱体材料：1.2 mm冷轧钢板
系统参数 开关量输出端口数：16
安装参数 安装方式： 上机架或平放在桌面上
安装环境： 室内
5、传感光缆接续盒(JAN-VOC-1001/JAN-VOC-1002)
传感光缆接续盒由外壳和光转换器件、光路接
口组成，主要用于对光缆接续、光信号转换等光学
器件的保护。传感光缆接续盒的外壳采用工程塑料
制作，安装于室外环境，可适应各种恶劣的自然环
境，并具有防水密封性能。
6、传感光缆
传感光缆采用24芯普通通信光缆，可感应作用在光缆上的振动信号，将振
动信号转换成变化的光学物理量，如光强、偏振态、偏转角、光信号频率等，并
将隐含以上变化的物理特性的光信号传输到数据采集设备。由于使用了光缆作为
传感单元，外界的强电磁场、雷电等因素不会对系统产生影响，而且光缆具有成
本低、抗紫外线、抗老化，可适用于不规则周界等特点，非常适合大范围、长距
离、环境条件恶劣的野外周界环境。
7、引导光缆
引导光缆为24芯的普通通信光缆，用于前端传感单元与采集装置之间的光
路连接，由于引导光缆采用无感的结构和连接方法，其所经过的区域中的干扰源
不会对传输的信号造成影响。
五、系统连接图：
六、设备安装
6.1设备安装顺序
在系统安装的过程中，为了保证安装过程顺利，必须按照一定的顺序进行，在某些环节上须参照对应的操作标准，并在所提供的表格上记录实测数据，以便对系统进行检查或维护。
系统安装时应按如下顺序进行：
（1）检查系统结构图纸，根据图纸检查设备、线缆、配件是否齐全，规格、数量是否准确，测量仪器、数据记录表格是否准备好；
（2）铺设线缆：根据系统图纸铺设引导光缆、传感光缆，铺设时参考本说明书关于光缆铺设部分的说明，并严格依据工艺要求进行施工。应注意光缆的光
纤数应大于或等于该防区所需的最少光纤数。另外，在防区始末端应分别预留5米光缆，以便在遭到破坏时有足够的光缆进行修复；
（3）光路熔接及测试：在防区的连接处对光路进行熔接，应注意每个接续盒在系统中对应唯一的安装位置，不能互换使用。熔接前应先对上行和下行光缆端口的每根光纤进行编号，编号原则请参照后面详细说明的对应部分。然后根据编号将光纤与接续盒的尾纤一一对应熔接，熔接时使用OTDR仪器测试关键点的衰减值并记录在表（）中。熔接部分是整套系统安装中最核心的部分，熔接质量直接影响系统性能，应加以重视。
（4）固定接续盒：将接续盒安装在墙体、立柱等稳固的介质上，将富余的光缆盘好并固定。
（5）采集设备连接及调试：将光路部分、采集设备、工控机、联动设备连接起来。安装调试软件，使用调试软件对各光路接收部分进行调整；安装报警软件，进入报警管理员界面进行防区设置、报警条件设置、联动关系设置等操作，保存修改并退出。
（6）调整：进入报警值班员界面运行系统，记录异常情况、报警情况，根据情况分析原因并进行调整。
（7）系统运行：反复调整完成，系统正常运行。
6.2详细说明
线缆铺设及接续盒安装部分
针对不同的周界环境和介质等情况，系统前端传感部分可使用挂网式安装和埋地式安装。挂网式安装适用于封闭式周界，如铁网、铁艺、围墙、栅栏、滚刺铁网等地表围栏，埋地式安装适用于开放式周界，传感光缆和接续盒埋于周界区域的地表以下，是一种隐秘的安装方式。
1、线缆的挂网式安装
传感光缆挂网式安装指导方针：
(1)合理地部署传感光缆可以确保周界报警系统精确地探测到所有对周界围栏的威胁。以下三点注意事项非常重要：
传感光缆通过探测运动、震动和压力产生信号，因此传感光纤必须安装在最理想的地方，能充份地探测到入侵者引起的运动、震动或压力。
传感光缆的敏感度在每个防区都是一致的，所以在震动容易产生的地方只需要一根传感光缆，而在围栏支柱或加固部分不容易产生震动的地方需铺设多根传感光缆来弥补这部分围栏震动的不足。
你必须尽可能合理地按周界情况划分多个防区，使报警产生时容易判断其地点。
(2)为了确保设备在不法分子入侵围栏时能够成功的探测到入侵信号，还必须考虑以下几个方面：
围栏噪音：围栏结构松散会导致产生过高的噪音。如果是铁丝网围栏，务必拉紧铁丝网结构，或使用铁丝网金属绑带来消除铁丝网组织之间的碰撞以减少噪音。如果是铁艺围栏松动，则应通过焊接进行加固。
围栏材料：应确保同一设备所监控的防区防围栏的材质（规格、构造）相同，并保持在同一松紧度。
围栏杂质：确保围栏两侧没有任何人为或自然存在的树枝、大岩石、建筑物等物体，因为这些很可能帮助入侵者翻越围栏。
挂网式安装时针对不同介质的解决方案
(1)铁丝网围栏:
A. 光纤铺设方式：
光缆铺设于铁丝网围栏上时，可根据安全威胁程度选择以下方式
直线型：
这种铺设方式可探测到攀爬、翻越的入侵方式。由于采用直线铺设方式铺设，所需光缆较少，适用于警戒级别较低的场所。传感光缆应铺设在铁网高度约3/4处，呈水平直线铺设，每隔40厘米用防紫外线扎带或专用绑扎带将光缆与铁网网格紧密固定，如图（2）
图（2）
平行线型：
这种铺设方式可探测到攀爬、翻越、剪网、梯子辅助翻越等入侵方式。通过采用水平铺设多道光缆的方式，可增大围栏的感应面积，从而有效地探测到较弱的入侵信号，如图（3）。该方式适用于警戒级别较高的场所。传感光缆沿围栏顶部铺设，到达防区末端时绕过来按相反方向直线铺设。可按需求来回多铺几道，光缆铺设的间隔可按铁网高度平均分布。
图（3）
对于加固部分的处理
传感光缆的灵敏度在整个防区范围具有一致性，但介质的松紧度是会有变化的，所以在铺设传感光缆时要考虑这一因素的影响，在较紧的介质上铺设的光缆感应面积要比在较松的介质上铺设的光缆的感应面积大，例如在铁网的立柱部分、防区抹端部分铺设光缆时，可按图示方式进行铺设，如图（4），其中图（B）的铺设方式比图(A)的方式更敏感。是否需要使用这种方式来增加加固部分防区的灵敏度，应通过现场测试来确定。
图（4）
（2）接续盒的安装方式：
接续盒可固定于铁网连接处的支柱或铁网上，距离地面约1.5 米处。为避免采集器安装松散引起误报，应选择结实牢固的支柱或紧拉的铁网作为安装点。安装时可选用紧固夹具进行固定，也可采用绑扎线绑扎固定，但无论采取何种方式，务必让采集器紧密而可靠地固定在介质上。
（2）铁艺围栏：
光纤铺设方式：
在铁艺上铺设光缆时，由于铁艺较硬，应增加传感光缆的数量以保证能可靠地感应到入侵信号。通过分析入侵者翻越围栏的动作特点，建议沿铁艺最顶端、中间和最底端的水平铁栏杆各铺设一道传感光缆，如图（5）。
图（5）
在铁艺围栏中，有的铁艺会安装在柱子，如果支柱的面积不大，铺设光缆时可直接越过柱子，如上图。但有些支柱的横截面比较大，容易被入侵者利用这个区域进入，所以对这样的区域必须加以保护。可在支柱顶部安装铁网，铺设光缆时，将传感光缆铺设到该铁网上，如图（6）。
图（6）
如需提高警戒级别，可在铁艺围栏的中间部分铺设一道或多道传感光缆，如图（7）。
图（7）
接续盒的安装方式：
接续盒可固定于铁艺支柱上。在距离地面约1.5米处，用夹具或绑扎带将接续盒牢固地固定在介质上。如果两个铁艺之间是较宽的砌砖柱子，则接续盒可固定在柱子上，用膨胀螺栓加以固定。
（3）环状铁网
纤铺设方式：
由于环状铁网一般都是固定在围墙顶部，而且结构比较松散，会对系统带来较多误报，因此在环状铁网上铺设传感光缆时应注意将光缆固定在围墙外侧靠近环状铁网底部的地方，如有需要可在围墙两侧各铺设一道光栏。如图（8）：
图（8）
这种铺设方式可防范入侵者攀越环状铁网，但不能探测凿墙。如需防范凿墙，可用另外一种铺设方式针对这一入侵类型进行防范。
接续盒的安装方式：接续盒应安装在围墙内侧离地1.5米的高度，用膨胀螺栓固定在墙上。
（4）围墙
光纤铺设方式：
针对围墙的入侵方式常见的有凿墙和翻越，其防范方式对应两种解决方案。
防范凿墙：
凿墙是一种常见的针对围墙的入侵方式，传感光缆可以采集到入侵者凿墙时产生的微小振动。施工人员可采用平行线型方式在墙面上铺设两道光缆，围墙的高度不应超过2米，光缆应固定在距离地面0.5米和1.5米处，如果围墙高度大于2米，则高度每增加1米，需增加一道光缆，光缆水平固定在该区域的中部。为了保证传感光缆能感应到凿墙时产生的振动，必须保证墙面结实，砖快不能有松动，并且光缆应紧密地附着在围墙表面。可使用线卡子每隔50厘米进行固定。
防范翻越围墙：
如果入侵者采用翻越的方式进入，则此过程中产生的振动极其微弱，传感光缆感应到的信号不足以作为判断入侵的依据，所以防范这种入侵方式时，必须在墙头上安装扣网，以增加振动的强度和感应面积。扣网材料一般采用Φ5、孔径为5cm X 5cm的铁网，样式如图（9）。在扣网上固定传感光缆时应注意将传感光缆固定在围墙外侧扣网的顶部。在需要提高警戒级别时可将光缆铺设成波浪型，如图（10）。
图（9）图（10）
（2）接续盒的安装方式：接续盒应安装在围墙内侧离地1.5米的高度，用膨胀螺栓固定在墙上。
2、传感光缆埋地安装指导方针
传感光缆埋地安装用于开阔的没有围栏的边界或地区。在这种安装方式中，传感光缆埋在地面介质下（如砾石、草地等），走过或进入该周界的入侵者会对地面施加一定的压力，传感光缆可探测到这个压力。
埋地安装方式中，必须保证地面介质有效地将入侵者引起的震动和压力传输到传感光纤的介质中。在以下三种埋地铺设的介质中，砾石的效果最好，其次是草坪，所以在可选择地表介质的情况下，应尽量选择这两种。
铺设传感光缆的周界区域应隐秘，以避免入侵者以小心翼翼或跳跃的方式通过该区域。另外，周界区域应远离干扰源，如大树的根部、马路、大功率发动机、建筑工地等，这些外界的干扰都会在系统运行时引起不同程度的误报。
传感光缆埋地安装时针对不同介质的解决方案
本说明书介绍的设备可采集埋设在草坪、沙土、砾石等周界地表介质下的传感光缆的信号。铺设光缆时可采用沿周界平行铺设多道传感光缆的方式，但由于不同地表介质的质地、硬度各不相同，所以传感光缆的铺设间隔有所差异。下面分别介绍在不同地表介质下铺设传感光缆的方法。
（1）草坪、草地
在草坪下埋设传感光缆时，如果该区域已经铺上草坪，应先将需要铺设传感光缆的周界区域的草坪用草坪切割机铲起。周界区域宽度应不小于1.2米，如须提高警戒级别，可增加周界区域的宽度。草坪下面的土地应是土质较为硬而紧密的泥土，如果是水分较多，软而松散的土质会吸收振动，造成设备性能下降。在土层的表面沿周界方向迂回平行铺设多道传感光缆，光缆间隔距离为30cm，即1.2米宽的区域应平行铺设3道传感光缆，如图（11）。传感光缆应平直、紧密地附着在土层表面，可采用Φ5的钢丝折弯成如图（12）所示的线卡子，每隔50cm 用线卡子将传感光缆紧压在土层上，但应注意避免因压力过大造成光缆变形。固定好光缆后，将草坪平铺在上面，应保证草坪接合处紧密，以避免传感光缆外露。
图（11）
图（12）
（2）沙土地（松散干燥的泥土地）
在沙土地下埋设传感光缆时，也采用平行铺设多道传感光缆的铺设方式，但由于沙土比较松软，当入侵者进入该区域时，透过沙土层对传感光缆施加压力，传感光缆可探测到微小的挤压变形并产生信号，所以在沙土地埋设传感光缆时，应减少平行传感光缆的间距，而且埋设不可过深。通常采用的间隔为20至25cm，埋设深度为5至12cm，如图（13）。在进行施工时，首先在需要铺设光缆的区域挖出一道宽1.2m，深15cm的凹槽，在凹槽的底部平铺一层厚度为3cm的粗沙，再将传感光缆平行铺设于粗沙表面，每隔50cm用钢丝线卡子固定。光缆铺设完成后，在其上面覆盖一层厚度为10cm的粗沙，最后在其表面均匀地覆盖一层1到1cm的地表介质（细沙或松散干燥的泥土）。
图（13）
（3）砾石
当在砾石地面铺设传感光纤时，同样采用平行铺设多道传感光缆的铺设方式。通常平行铺设传感光缆的间隔为25至30cm，埋设深度为5至15cm,如图（14）。在施工时，沿周界区域挖一道首先在需要铺设光缆的区域挖出一道宽 1.2m，深18cm的凹槽，在凹槽的底部平铺一层厚度为3cm的砾石，再将传感光缆平行铺设于砾石表面，每隔50cm用钢丝线卡子固定（线卡子可避开砾石固定到底层的泥土上）。光缆铺设完成后，在其上面覆盖一层厚度为15cm的砾石。
图（1
使用的砾石必须光滑、圆状，其直径要求大约2厘米或更大以便更有效地探测运动、震动和压力。砾石必须没有尖锐的边缘，这样可以避免砾石受到挤压时对传感光纤造成损害。
所有的砾石必须干净，使之不带灰尘和沙子，在温度会降至冰点以下的地区，
必须保持砾石的不积蓄水源，否则会降低设备的性能。
接续盒的安装
接续盒外壳采用工程塑料制造，具有防水、防腐、耐压、耐冲击的特点。在工程施工时，可将设备直接埋入地下，但为了便于检修，应建造设备井来放置和固定设备。设备井应密封并具有排水功能，避免长时间积水渗入设备内部，也可在地表建造座地电箱用来固定设备，如图（15）。
如图（15）
报警主机类周界防范系统方案设计
小区周界防范系统方案设计 一、 需求简介 共有3个小区，每个小区应用安定宝VISTA120实现周界防范，共需使用3台120，每一个小区建立独立中心，其中一个中心可以查看其它另两个小区的报警信息，警情通过电话线拨号方式传送。 二、 系统结构 根据需求，可以应用丛文警卫中心软件加VISTA120实现，由于丛文警卫中心自身就具有网络功能，所以完全能实现另两个中心向一个中心上传报警信息的功能。以下是系统结构： 说明： 根据系统结构图可以看出每一 个小区为独立的报警中心系统， 而小区1及小区2的信息又可通 过电话线的方式传到第三个中 心，故第三个中心不仅能收到本 中心的周界报警信息，还能收到 另外两个小区的报警信息。 三、 系统功能 ① 电子地图、显示板监控界面 警卫中心系统内置一个极为灵活的电子地图系统，即“分区图”系统，用户可以利用分 区图系统实现任意关系的地图、平面图、示意图、楼层图等地图系统，并且用户可以自己绘制地图，或将现有的地图资源充分利用，同时分区图系统也支持扫描仪扫描的图形。可以在 VISTA120 4100SM VISTA120 4100SM VISTA120 4100SM 公用电话网 公用电话网 Modem Modem Modem Modem 小区1 小区2 小区3 接入周界防区 接入周界防区 丛文警卫中心软件 丛文警卫中心软件 丛文警卫中心软件
地图上任意放置各种类型设备的图标，并且图标可以不同的颜色和动态表示该设备的当前状态。而通过显示板监控界面，可灵活安排各种设备进行集中监控。无论通过地图还是显示板方式，都可以直接通过鼠标点击图标的方式来控制各种设备，如对报警系统的布撤防操作、CCTV系统的摄像机切换、门禁系统电控门的开启、电子开关控制灯光、广播对讲等。 ②各种安防系统操作管理 ?报警系统：对所有报警点可任意分子系统，任意设置防区类型，用户可分为独立用户和 公共区域用户便于管理。可以对单个用户或集体进行撤防、外出布防、留守布防等操作，可单独旁路、禁用防区。 ?巡更系统：巡更管理能够实现报警系统与巡更系统的完全集成，利用报警系统硬件完成 巡更功能。系统能够监视预先制订好的巡更计划的执行情况，在巡更计划没有被正确执行时，系统能够及时报告，甚至报警，这样如果巡更员意外，能够第一时间发现并处理。 警卫中心可以支持多条巡更线路同时执行，自动记录每一个巡更点的到达情况，并且和事先制订的计划比较，最后给出详细的报告，并且在需要时报警。巡更系统还可以与报警系统自动配合，可以将预定的巡更计划中所经过的报警点自动旁路，因此只要巡更员按时走过规定的巡更线路，不需要对报警系统进行撤防。 ?CCTV系统：可以通过鼠标对矩阵系统进行切换，控制云台动作，设置自动切换，群组 切换等，还可以对多画面处理器进行控制。并且可设置报警点、巡更点、门禁等系统联动摄像机的切换、录像系统的启动、云台预置位等动作。 ?门禁系统：可设置并记录出入人员的进出时间，控制电控门的开启。可设置读卡器动作 时联动CCTV动作，监视受控门；还可设置报警时联动电控门的开启和关闭。 ?考勤系统：可设置部门、员工、上下班时间、节假日等考勤基本参数，并根据考勤读卡 器的读卡记录，实现对员工的考勤统计，并可输出相关的考勤报告。 ?电子开关联动系统：可连接灯光、应急设备、电控门等各种电气设备，通过报警、巡更、 CCTV、门禁等系统的状态自动启动，或者通过鼠标操作开关。系统采用CONWIN?CW6116联动控制板，对其他系统进行联动控制。由于CW6116采用工业标准总线结构，并且采用数码编址技术，因此可控制的点数可以根据需要随时增加。 ③其它功能 ?多媒体操作：系统可以根据不同的状态，以自定义的声音报告，提醒操作人员注意。 ?自动处理：可设置不同的警情发生时由电脑自动处理，减轻操作人员的负担。 ?安全措施：作为一个专业的报警系统，各种安全措施是不可缺少的，警卫中心采用了许 多手段来保证系统的可靠性，例如，操作员分级管理，分业务管理，能够完全控制每一个操作员在系统中的行为能力。同时在数据库的安全方面，系统会自动检查数据的完整性，如果系统非正常退出，再次启动时，系统会自动对数据库进行自动维护。还可以设定自动备份报警记录、自动删除事件记录等操作，做到万无一失。 ?完善的事件记录：警卫中心系统具备完善的事件记录系统。系统中发生的各种事件都可 以详细地记录。例如报警记录、系统记录、操作记录、巡更记录等等。并且可以对这些记录采用各种方式去观察，可以按各种顺序排序，分类查询等等操作。 ?自动修复数据功能：一旦系统数据出现故障，软件具有自动修复的功能，使得数据能够 正常使用。而不会影响整个系统的运行。 四、系统配置
智能化振动光纤探测系统技术方案
智能化振动光纤探测系统技术方案 2017年
目录 第一章项目介绍 (3) 第二章系统安装 (5) 第三章产品介绍.......................... 错误!未定义书签。第四章系统功能.......................... 错误!未定义书签。第五章售后服务及承诺.. (15)
第一章项目介绍 1.1项目概况简介 “XXXXXX”位于XXXXXX，对XXXXXX的生命财产安全的重要性来说是不言而喻的，所以针对“XXXXXX”项目建设的重要性，我方按照“先进性、实用性、可靠性、兼容性、冗余性”的“五点”公司产品设计原则，提供具有安全、便捷、优质的生活、工作环境，而且将作为指导思想贯穿整个周界安防系统的方案中。 “XXXXXX”项目的周界大概XXX米，其中大门断开数X个，分XX个震动光缆防区。每个防区大概为XXX米，采取挂网式安装方式，振动传感光缆呈S型敷设，通过探测感应非法人员攀爬围栏入侵防范区域的振动信号，同时区分人入侵信号和其它振动误报源信号特征，排除误报源。构成有效的防翻越防御探测防范预警系统，采用武汉宇鸿安的震动光缆探测器。双防区震动光缆探测器安装在两个周界防区的中间，单防区安装在周界防区的起始端。每终端控制主机安装在机房或门卫或控制室，终端控制主机从机房或门卫或控制室两边走线采用光纤信号传输，探测器供电从机房或门卫或控制室分别提供AC220V电源，电源线从机房或门卫或控制室两边走线并用电源线RVV2.0*1.5传输或UPS电源，或从弱电井中取电。终端控制室用报警主机进行管理和软件管理平台信息查询，并联动周界报警电子地图，更直观更迅速了解入侵防区位置，有效打击犯罪行为。 随着社会的发展，人们安防意识的提高，现代化的安防技术得到了广泛的应用。在一些重要的区域，如军事基地、武器弹药库、监狱、银行金库、博物馆、油库、等处，为了防止非法的入侵和各种破坏活动，传统的防范措施是在这些区域的外围周界处设置一些（如铁栅栏、围墙、钢丝篱笆网等）屏障或阻挡物，安排人员加强巡逻。在目前犯罪分子利用先进的科学技术，犯罪手段更加复杂化、智能化的情况下，传统的防范手段己难以适应要害部门、重点单位安全保卫工作的需要。人力防范往往受时间、地域、人员素质和精力等因素的影响，亦难免出现漏洞和失误。因此，安装应用先进的周界探测报警系统就成为一种必要措施。震动光缆系统是一种“有形”的报警系统，实实在在地给人一种威慑感觉，使入侵者增加一种心理压力，能对潜在的入侵行为进行预防和警示，从而把报警系统和警戒系统有机地结合起来，达到以防为主，防报结合的目的。目前已被广泛使用在周界安防领域，可做到事前威慑，事发时阻挡并报警，还能延缓外界的入侵时间,具有较强的安全可靠性。安装系统后，相当于在墙顶上形成一道“有形”的电子屏障，增加了围墙高度，使外人无法入侵，也使围墙内的人无法从墙面攀越逃离。
周界防范与本地视频联动设计方案
全无线红外对射周界防范与视频联动解决方案 第一张前言 随着科学技术的发展，电子产品正以极快的速度充斥着我们的生活领域，同时也催促着我们的生活方式和生活环境的变革。从而带来了安全防范技术的发展和更新。一个人流众多，人员聚集，环境负责的地方，为违法乱纪分子提供了便利环境。为了促进和规范公司及公司周边安全，加强对员工及外来人员的管理管控，有效预防安全事故，打击、预防犯罪。维护公司秩序和公司的发展建设，我们根据公司的环境特点以及有关政策法规要求，根据社会治安部门的要求、公司管理部门的意见，本着架构合理、安全可靠、性能稳定、产品主流、扩展方便、成本低廉、维护方便的目标，在系统总体设计上充分考虑以下几方面的特点进行系统规划；该系统功能强大、界面友好、操作建议、图像清晰，对违法、违规、乱纪、不道德、不文明等行为有震慑作用，并且能够有效的将日常的人员活动情况记录下来。鉴于此设想我们设计了本套系统，该系统最大的优点是，报警子系统采用太阳能供电，无线调频+跳频发送，真正 做到了“零” 布线。此功能是我公司拥有自主知识产权的专利技术。报警系统与监控系统实现联动之后，一点报警多点视频联动，即一个报警点发生报警后这个报警的视频可以在多点弹窗显示。值班人员可以在值班室、监控机房直观的了解到报警点的实时视频，从而做出准确有效的行动。 第一章方案简析 一、设计理念 （一）、周界防入侵与监控视频联动的目的是让监管者一目了然。当某一区域被非法入侵时，不仅产生报警信号，并且将预置在该区域的摄像头图像切到显示器上，让管理者一目了然的看到入侵点的实际情况，以便作出最快和最准确的响应。 （二）、系统的可维护性和长寿命性。系统前端报警探测装置采用太阳能自供电，跳频无线信号传输，抗干扰能力强，真正做到前端到值班机房之间的零布线。后期维护检修也就不用为检查线路而烦恼，也不会因为线路容易出问题而导致整个系统出问题并且检修难的问题也同步解决。 二、系统设计原则 作为一套专业的报警系统解决方案，在前期构思和设计时，我们应该紧紧围绕“用户最需要的是什么”这一核心命题来统筹规划，具体要遵循的原则如下：
周界防范系统解决方案
第一章需求概述 我们利用世界先进的图像处理技术和相关成果，围绕提升武警部队的哨兵执勤能力和满足未来处突要求，本着科学性、实用性和先进性的指导思想，建设一个以总队、支队、中队、哨兵实时感知目标现场的安全事件，以中队应急机动分队实施应急处置的创新执勤模式。系统在原有武警三级网、监控系统和相关系统的基础上，利用先进的“计算机视觉科技”，着力提高武警部队的安全防卫能力。这是一套贯穿各级、实时警戒、主动报警、全天候、全时保卫的安全系统。可以实现可靠的、全天候的的警戒保卫方式，极大的提高一线执勤部队的应变、处置能力，确保哨兵和目标的绝对安全。 系统在已有的目标区域已实行三级网视频监控的基础上，智能哨兵的主要任务是对目标区域的高级别安全保障。我们采用了目前世界最新科技：智能化图像识别处理技术（以下简称智能哨兵执勤子系统），对各种安全事件主动预警，如边界、空中，地面入侵行为；对库区内重要区域以及每栋仓库进行严密的警戒设防。做到没有防卫盲点。该子系统与哨兵战士、值班室、勤务中队甚至总部等能联成同一个保障体系，达到实时感知、实时处置的最高警戒级别。具体来讲，系统通过摄像机实时“发现敌情”并“看到”视野中的监视目标，同时判断出这些被监视目标的行为是否存在安全威胁，对已经出现或将要出现的安全威胁，及时向有关人员通过声音、视频等类型发出警报，极大地避免哨兵倦怠、脱岗等因素造成执勤常见病，实现武力增值，节省兵力。
1、周界报警系统的功能需求 ●实时、主动发现仓库区域的安全威胁事件：非法入侵、放置可 疑爆炸物、徘徊、偷盗等。 ●实时警报：发现上述安全威胁时，实时，主动向对值班指挥中 心、固定岗哨、巡逻哨，勤务中队等报警。 ●24小时全天候自动执勤。 ●录像资料高精度检索：如没有及时发现的周边界入侵（没有设 置智能哨兵），事后可对该部分的录像资料，作高精度的检索，系统自动检索发现入侵行为的时间、位置、目标等。过滤误报因素
周界防范报警系统报警主机功能及分类
周界防范报警系统报警主机功能及分类 一、报警主机的功能 报警主机置于用户端的值班中心，是报警系统的主控部分，它可向探测器提供电源，接收探测器送出的报警信号，并对信号进行处理。 同时可以发出声音、光亮等报警信号，并指示出发生报警的部位。 也可以向上一级接警中心或其他部门报告警情。可以连接一个或多个键盘。 用户可以在键盘上完成编程和对报警系统的各种控制操作。 ①防区功能——一个报警主机通常可以连接多个防区，并 设定每个防区的防区类型。 ②操作功能——基本操作有布防、撤防、旁路、测试等。 一般主机操作都是通过键盘按密码来进行的。 ③输出功能——现场声光报警输出，电话联网报警。 ④可驱动外围设备——如开启摄像机、录像机、照明设备、 记录打印机等。 ⑤系统自检功能——可实现对整个入侵探测报警系统的自 检。 检查系统各个部分的工作状态是否处于正常工作状态，否则发出故障报警信号。
⑥故障报警功能——是对系统中线路的短路、开路、设备 外壳被非法打开等进行检测，一旦发生，发出故障报警信号。 ⑦对系统的编程功能——体现了报警主机的智能化水平。它可以很好地满足不同用户的防范需求。 编程内容很多，如操作人员的密码、各防区的布防类型、报警的延时时间、响铃时间、事件报告、测试报告。 是否自动拨号向上一级报告警情（通讯控制、通讯格式、报警中心接收机的电话号码）、遥控编程的电话号码等等。 二、报警主机的分类 根据使用要求和系统大小不同：单路报警主机（只控制一路探测器，只有一路声响报警）、小型报警主机、中型报警主机、大型报警主机。就防范控制功能而言：单一安全防范功能（如防盗、防入侵、防火）的报警主机、具有多重安全防范功能（防盗、防入侵、防火、电视监控、监听等）为一体的综合型的多功能报警主机。 根据组成电路的器件不同：由晶体管或简单集成电路元器件组成的报警主机、利用单片机控制的报警主机、利用微机控制的报警主机 按照信号的传输方式不同：有线接口的报警主机、无线接口的报警主机、有线接口和无线接口兼容的报警主机。 依据安装方式不同：台式报警主机、柜式报警主机、壁挂式报警主机。 三、报警主机对探测器和系统工作状态的控制方式
周界安全防范方案
周界安全防范方案(总11页) -CAL-FENGHAI.-(YICAI)-Company One1 -CAL-本页仅作为文档封面，使用请直接删除
周界安全防范 解 决 方 案
目录 第1章行业背景............................................... - 1 -第2章建设目标............................................... - 1 - 2.1提前感知............................................. - 1 - 2.2入侵检测............................................. - 1 -第3章解决方案............................................... - 2 - 3.1设计思路............................................. - 2 - 3.2设计依据............................................. - 2 - 3.3系统结构............................................. - 2 - 3.3.1电子围栏设计依据................................. - 2 - 3.3.2视频监控设计依据................................. - 3 - 3.4系统设计............................................. - 3 - 3.4.1系统架构......................................... - 3 - 3.4.2系统功能详细设计................................. - 4 - 3.5系统安全设计......................................... - 5 -第4章业务办理功能........................................... - 5 - 4.1事件预警............................................. - 5 - 4.2事件处理............................................. - 5 -
智能周界防范系统技术方案
智能周界防范系统技术方案 目录 1.1 智能周界防范系统 (2) 1.1.1 系统概述 (2) 1.1.2 系统介绍 (5) 1.1.3 平台介绍 (6) 1.2 自动跟踪球机 (8) 1.2.1 系统介绍 (9) 1.3 智能IPC功能亮点 (11) 1.3.1 超低照度 (11) 1.3.2 强光抑制 (11) 1.3.3 高清透雾 (12) 1.3.4 红外增强 (13) 1.3.5 3D数字降噪 (13) 1.3.6 新一代宽动态 (14) 1.3.7 SMART IPC特色功能 (15) 1.4 CVR存储设计 (19) 1.4.1 CVR存储功能 (21) 1.4.2 CVR存储亮点 (23)
1.1 智能周界防范系统 1.1.1 系统概述 自来水处理厂事关民生问题，水源的安全与健康影响着社会的稳定。近年社会矛盾和暴力事件逐渐增多，政府和相关部分对加强自来水监控系统越来越重视，当前城市监控系统建设使用监控录像存储，事件发生后调取查阅的方式，这种方式在一定程度上满足了社会的需求，但是无法避免事态趋于恶化.传统的视频监控系统存在以下几方面的问题： ?监控时间：视频监控系统在大部分情况下，视频源的视频画面并没有被安全人员看到，很可能在这些时间内就有值得注意的异常现象出现。人不可能24小时不间断的盯着监视器，研究表明，人连续监视某个画面22分钟以后，会丢失90%以上的画面信息。 ?数据分析困难：传统视频监控系统缺乏智能因素，需要24小时完整的录像，占用大量磁盘存储空间，而且录像数据无法被有效的分类存储，最多只能打上时间标签，数据分析工作变得非常耗时，很难获得全部的相关信息。 ?被动监控：目前的监控系统大部分情况下都仅起到一个“录像”的工作，即将一段时间内的视频源使用DVR录制下来，异常情况甚至于突发事故已经发生之后，再进行事后的查验，但此时损失和影响已经造成，无法挽回，完全是一种“亡羊补牢”式的“被动监控”。 现阶段行业内周界报警器材及系统主要有以下几种： ?主动红外报警系统 ?微波墙式报警系统 ?智能视觉监控系统 ?电子围栏报警系统 智能视频（IV，Intelligent Video）源自计算机视觉（CV，Computer Vision）技术。计算机视觉技术是人工智能（AI，Artificial Intelligent）研究的分支之一，它能够在图像及图像描述之间建立映射关系，从而使计算机能够通过数字图像处理和分析来理解视频画面中的内容。而视频监控中所提到的智能视频技术
海康威视周界防范系统引导方案
海康威视周界防范系统自动跟踪引导方案V2.1
第1章概述 ............................................................................ 错误！未定义书签。第2章需求分析 .................................................................... 错误！未定义书签。 2.1 主动红外报警系统的存在以下的问题...................... 错误！未定义书签。 2.2智能视觉监控系统的优势........................................... 错误！未定义书签。第3章应用场景 .................................................................... 错误！未定义书签。第4章系统介绍 .................................................................... 错误！未定义书签。 4.1系统架构....................................................................... 错误！未定义书签。 4.2系统组成....................................................................... 错误！未定义书签。 4.3系统特点....................................................................... 错误！未定义书签。 4.4智能功能....................................................................... 错误！未定义书签。 4.5智能监控管理平台介绍............................................... 错误！未定义书签。 4.5.1实时监控功能................................................... 错误！未定义书签。 4.5.2管理配置功能................................................... 错误！未定义书签。 4.5.3报警联动功能................................................... 错误！未定义书签。 4.6系统清单....................................................................... 错误！未定义书签。第5章应用案例 .................................................................... 错误！未定义书签。第6章注意事项 .................................................................... 错误！未定义书签。 6.1摄像机安装条件........................................................... 错误！未定义书签。 6.2场景选择要求............................................................... 错误！未定义书签。 6.3不适合做智能视频分析的场景................................... 错误！未定义书签。
周界防范报警系统快速操作手册V2.0
周界防范系统快速操作指南 V2.0
杭州海康威视数字技术股份有限公司 | 版权所有（C ） 2 / 21 目录 1 场景选择及安装指南 (3) 1.1 摄像机安装条件： .................................................. 3 1.2 场景选择要求： .................................................... 3 1.3 不适合做智能视频分析的场景 ........................................ 4 2 智能服务器安装指南 .. (5) 2.1 服务器硬件安装 .................................................... 5 2.2 服务器软件安装 .................................................... 6 2.3 服务器软件卸载 .................................................... 7 3 客户端软件安装配置指南 . (7) 3.1 客户端软件的安装 .................................................. 7 3.2 客户端软件的卸载 .................................................. 7 3.1 客户端配置 .. (8) 3.1.1 登录客户端 ................................................... 8 3.1.2 添加设备 ..................................................... 9 3.2 设备智能资源分配 ................................................. 10 3.3 智能分析配置 .. (10) 3.3.1 取流配置 .................................................... 10 3.3.2 通道智能配置 ................................................ 11 3.3.3 智能规则配置 ................................................ 12 3.3.4 布防时间 .................................................... 15 3.3.5 智能库参数的配置 ............................................ 15 3.4 本地报警联动 ..................................................... 17 4 常见问题及解答 .. (18)
智能光纤周界安全防范系统解决方案
智能光纤周界安全 防范系统
目录 一、工程概况 ...................... 错误!未定义书签。 客户需求........................ 错误!未定义书签。 方案设计分析.................... 错误!未定义书签。 设计依据及规范.................. 错误!未定义书签。 设计原则........................ 错误!未定义书签。 二、技术介绍 ...................... 错误!未定义书签。 其他周界防范方案对比 ............ 错误!未定义书签。智能光纤周界安全防范系统介绍..... 错误!未定义书签。 三、方案设计..................... 错误!未定义书签。应用场所周界概况................. 错误!未定义书签。系统原理图....................... 错误!未定义书签。视频监控联动..................... 错误!未定义书签。主要设备介绍：................... 错误!未定义书签。铺设说明......................... 错误!未定义书签。 四、服务承诺..................... 错误!未定义书签。
一、工程概况 客户需求 根据客户描述，需要为某周界的外围网围墙（挂网）或隔离带（地埋）上提供一套周界报警系统，该系统要求可以24小时不间断防范外界非法入侵，提供一个安全、和谐的环境。客户要求一旦有非法分子试图翻墙进入，铺设在介质上的探测单元能够立即感应到入侵信号，并及时将入侵信号传输到机房的报警主机，经过报警主机的分析处理转为报警信号，同时系统能够联动声光报警器对入侵、越狱人员起到震慑制止作用。报警主机可以输出开关量信号给用户的硬盘录像机，实现现场视频联动。 方案设计分析 本周界需要防护的周界的外围栏总周长约1000米，由于本方案采用深得众多客户青睐的光缆作为传感探测单元，光缆因其独特的线性结构可以不受周界轮廓的限制，在有很多转角，有落差、有弧度的周界中使用时光缆可以随周界的形状布设，不会有任何的死角。震动光缆探测周界报警系统不需铺设电源线、信号线，而且光缆的使用寿命长，因而能够满足客户低投入、低耗能，高防范的要求。 智能光纤周界安防系统技术先进而成熟，该系统具有不受电磁及无线电干扰的特性，有极高的探测灵敏度和非常低的误报率，并具有能在恶劣环境下稳定工作、使用寿命长、易于安装维护、故障率低等优势。 设计依据及规范 本系统方案设计以周界安防的切实要求为参考依据，同时遵循下列标准规范： 中华人民共和国安全防范行业标准（GA/T74-94） 中华人民共和国公共安全行业标准（GA/T70-99） 工业电视系统工程设计规范（GBJ115-87）
周界防盗报警系统施工组织方案
周界防盗入侵报警系统 （1 ）施工工艺 管路敷设线缆敷设」支架及摄像头安装 （2）管路敷设 1）暗配管用硬质PVC管管材明配选用金属管。 2）暗配管管路宜沿最短的路由敷设，尽量减少弯曲。在相邻拉 线 盒之间，禁止S弯或U形弯。埋入墙体或混凝土构件内的暗配管，其保护层不应小于15mm。 3）所有管路接头、管口、进出箱盒处，均应做密封处理，以防 混凝土、砂石进入暗配管内。 4 ）暗配管不宜穿越电气设备基础，必须穿越时，应加穿金属保护 管并就近可靠接地。 5）如为PVC管，应绑扎稳固。 6）PVC管明配安装时，每6m长的直线段做一个补偿接头。 7）当管道长度大于30m或拐弯处多于2处时，应加装拉线盒。 8）保证管道平滑无毛刺。 （3）线缆敷设 1）布放线缆前应对其进行绝缘测试，电线、电缆线间和线对地 间绝缘电阻值必须大于0.5M Q,测试合格后方可敷设。
2）布放线缆应排列整齐，不拧绞，尽量减少交叉，交叉处粗线在下，细线在上. 3）管内线缆不得有接头，接头必须在盒（箱）处连接。 4）所敷设的线缆两端必须做好标记。同轴电缆的屏蔽层均需单端可靠接地。 5）线管不能直接进入设备接线盒内时，线管出线口与设备接线 之间，必须采用金属软管过渡连接，软管长度不得超过1m，并不得 将线缆直接裸露。 （4）红外对射探头安装 1）将不锈钢支架固定于墙上，将预留在盒内的导线从管内穿出 用剥线钳剥去绝缘外皮，露出线芯10mm ~ 15mm（注意不要碰掉线号套管），将盒内的线缆引出，压接在探测器的接线端子上，将余线缆盘回盒内，将探测器底座用螺钉固定在盒上。固定要牢固可靠。 2）主动红外探测器在安装时，收、发装置应相互正对，且中间不得有遮挡物。 3）一台防停电电源可带10对红外对射接口，若传输距离超过200m应分段加装电源；红外对射探头需单独供电。其他有关要求见产品说明书。 4）系统中每个边界接口应有惟一的编码与之对应，按照产品说明书进行编码；在系统正常使用前必须对接人系统中的边界接口进行注册。 （5）报警主机安装 1 ）报警控制箱安装位置、高度应符合设计要求，安装于较隐蔽或安全的
周界防范系统
6.2、周界防范系统 6.2.1、概述 周界防范报警系统是小区最外端的安全防范系统，是在小区的围墙或栅栏上安装周界报警传感器，一般设置主动红外对射式探测器，在小区的围墙上组成一道看不见的防线，当有人翻越围墙非法进入时，红外对射探测器的红外射线被遮挡，触发探测器发出报警信号，报警主机接收到探测器的警情后提示通知管理中心进行处理，防止罪犯由围墙或栅栏翻入小区作案，加强小区的安防管理，降低小区保安的工作难度。 6.2.2、工程内容 该系统包含的工程内容如下： ?住宅A、B、C区周界采用室外周界探测器全封闭，实现入侵报警信号采集； ?小区安防控制中心设置报警主机，实现周界入侵报警监控管理； ?实现与视频监控系统联动。 6.2.3、系统结构要求 本系统以预警住宅小区外围及住宅楼被非法入侵为目的，用以及时发现各种警情，防患于未然。根据内蒙电力小厂库伦小区的实际情况，周界报警系统划分为三个由主干道路隔断的独立区域，周界报警系统接入该区域内的独立安防管理值班室，并通过网络接入到安保控制中心，即可在区域内单独控制，也可由安保控制中心统一管理，以达到区域分级、统一管理，最终实现对本住宅小区及住宅楼周边环境完全监管的目的。 为了增加可靠性，防止误报，本方案设计可有效避免由于树叶、杂物、小鸟、小动物、暴风雨等原因对探测报警的影响，同时保证任何较大物体和人的非法翻
越围墙行为立即报警。为了便于定位及响应报警，设置为若干防区，一旦有防区报警，可以在显示屏幕上显示出报警位置。 6.2.4、系统功能 ?翻越小区围墙前端向中心及时报警； ?报警防区显示在中心管理电脑上； ?弹出报警点防区地理位置数字电子地图或点亮防区模拟电子地图； ?联动监控系统矩阵弹出报警点或区域的视频监控图像到电视墙显示； ?发出声光报警信号提醒保安值班人员派人到达指定现场处理情况； ?记录事件的一切印记等待查询或更高一级的处理继续警戒； ?系统具有设防、撤防、旁路、交流掉电保护、密码操作等功能； ?能对报警信息进行综合处理，能进行分类、查询、统计和打印； ?系统具有防剪功能，一旦出现断线或损坏，能及时向管理中心报警。 6.2.5、系统配置 小区周界配置4光束红外对射探测器,在小区安保中心配置报警主机和报警管理工作站，实现集中监控管理。 周界报警系统采用网络型报警系统，所有的周界探测器使用[防区扩展模块+网络通信模块]通过小区局域网接入报警控制主机，系统具有防破坏功能，在报警线路被切断、报警探头被破坏等情况下均能报警。同时与视频监控系统联动，并进行实时录像。还可以与辖区派出所实现报警联网。6.2.6、主要设备技术参数要求 6.2.6.1、红外四光束对射探测器 ?红外对射具有智能数字化光束编码识 别技术，可组成真正的红外墙；超级
周界报警系统方案
第1章防盗报警系统 (2) 1.1设计说明 (2) 1.2系统架构 (3) 1.3前端设备 (5) 1.1.1探测器选型 (5) 1.1.2系统布点表 (5) 1.1.3报警信号模块 (6) 1.4中心设备 (6) 1.5系统功能 (6) 1.6报警主机性能参数 (8) 1.1.4VISTA－120/250总线制大型控制主机 (8) 1.1.5报警管理软件（IP-ALARM ） (9) 1.1.6网络接口模块（IP2000） (11) 1.1.7可变文字英文键盘（6160） (11) 1.1.8总线防区输入模块（4193SN） (11) 1.1.9增强型总线延伸模块（4297） (12) 1.7前端探测器性能参数 (12) 1.1.10双鉴探测器（DT7225） (12) 1.1.11智能型吸顶式双鉴探测器（DT6360STC） (13) 第2章周界报警系统 (15) 2.1设计说明 (15) 2.2系统架构 (16) 2.3系统设计 (16) 2.3.1系统相关设计 (16) 2.3.2系统功能 (17) 2.4各部分说明 (18) 2.5报警信号模块4101SN (20) 2.6探测器性能参数 (21)
第1章防盗报警系统 1.1设计说明 防盗报警系统主要由前端的门窗磁开关、双鉴探测器、玻璃破碎探测器、紧急报警按钮等报警探测器、现场的报警信号接入模块、中心的控制主机键盘及多媒体工作站等设备构成。 本子系统主要用于防范重要区域（如珍品展区、藏品库、贵重物品存放室等）、重要机房（如网络中心、数据中心、设备间）的入侵报警，在上述重要前端安装各种不同功能的报警探测装置，根据不同的需要设置门磁开关、被动探测器、双鉴探测器、紧急报警按钮等，通过防盗报警主机的集中管理和操作控制，如布、撤防等，构成立体的安全防护体系。当系统确认报警信号后，自动发出报警信号，提示相关管理人员及时处理报警信息，并通过与电视监控子系统的联动等功能的实现，达到很高的安防水平。 采用报警信号与摄像机进行联动，构成点面结合的立体综合防护；系统能按时间、区域、部位任意设防或撤防，能实时显示报警部位和有关报警资料并记录，同时按约定启动相应的联动控制；系统具有防拆及防破坏功能，能够检测运行状态故障；系统与闭路电视监控系统联动，所有的控制集中在中心控制室管理，同时可以设置分控中心以便于区域管理。 防盗报警主机具有扩展功能，单台主机的防区数量为128（Vista－120）或250（Vista－250）个，为将来系统扩充预留了空间。 主要目标： ●通过在重要的室内设置各类探测器，构成了一套多层次全方位的安全防盗报警系统。只要有人非法闯入，即会触发报警信息。一方面，系统会自动把报警信号传送至控制中心，值班人员可通过报警键盘和电子地图的显示确定报警定位；而另一方面，也可以通过声光报警的形式提醒值班人员的注意。 ●控制中心报警控制器，可通过键盘进行编程，可设置布、撤防密码，可显示报警方位，根据需要对不同的防区可以设置成群旁路、单旁路以及进入或退出延时等功能。 ●系统具有防破坏功能，在报警线路被切断、报警探头被破坏等情况下均能报
周界防范系统(震动光缆)要点
周界防范系统 一、项目概述 A酒店 （项目信息） 二、方案设计 A酒店周界部分采用16防区振动光缆周界报警系统，周界总长X米，划分为16个防区，每个防区X米，防区内的光缆呈直线铺设在铁网上。防区通过接续盒进行划分，接续盒与光缆之间需要熔接，每个防区的光缆的芯数各不相同，光缆采用普通单模通信光缆。每个防区配置一台摄像机联动，当中心电脑发出报警时，摄像机能即时拍摄到警情发生的过程，及时保存入侵的现场资料，同时也可以即时排除误报情况。 此系列产品可推荐使用在以下恶劣环境： ●地势高低不平，周界弯折多且角度或弧度过大，普通报警系统设防困难 的场所； ●山区、空旷地等易遭雷击处； ●易燃易爆或有腐蚀物质的环境； ●气温寒冷地区。 ●周界附近供电困难的偏远地段。 三、系统介绍 16防区光缆入侵信号采集报警系统是一种线缆式周界报警系统。该系统使用光缆作为传感单元，利用计算机对数据进行采集和控制并实现长距离、大范围周界防区的探测，每防区的长度可达数百米至数千米。系统根据实际应用的不同可分为围栏式和地埋式两种。既可以应用于各种类型的铁艺、铁丝网、栅栏、围墙等地表围栏，也适用于草坪、砂砾层、地砖、地板、水泥地面、普通土壤下，
其技术达到同类产品的国际先进水平。 系统采用一缆式结构，在周界保护范围不需铺设任何供电及通信线路，可广泛应用各种野外环境、边界线等不便铺设供电线路的场所，可为客户大大节约供电设备与线路的成本，并简化施工。该系统采用光缆作为无源探测器，可适用于易燃易爆以及强电磁干扰等场所。 3.1系统特点： 系统以普通通信光缆为感应单元，利用外界振动对光特性的改变实现长距离，大范围周界防区的探测。 采用光缆作为无源探测器，有效避免了雷电干扰，适用于易燃易爆以及强电磁干扰等场所。 适用于各种复杂地形，可实现对不规则周界防区的探测。 光缆具有较高的灵敏度，即可以直接铺设在各种铁网铁艺上，也可直接埋设在各种地面下，形成隐蔽的防护系统。 使用寿命长，维护费用低。 3.2适用场所： 振动光缆周界报警系统既可以应用在易燃易爆场所以及强电磁干扰等场所，如液化气灌瓶厂、危险品仓库、军用品仓库等；又可以适用于重点周界的防范，如电力设施防盗、石油及天然气管道防破坏、城铁信号线防盗、奥运村周界防范、机场周界防范、边境线防入侵等，同时还可以替代传统的防范手段适用于普通的周界场所，如自来水厂周界、居民住宅小区、别墅小区等周界场所。 四、系统组成 系统由工控机、专用报警软件、光缆入侵信号采集装置、继电器联动输出装置、接续盒、引导光缆、传感光缆组成。 1、工控机 工控机是处理每防区信号的数据处理中心，它通过
(仅供参考)周界红外对射报警系统方案
周界防盗报警设计方案 1、概况：略 2、设计依据 1)中华人民共和国公共安全行业标准 2)《中国建筑电信设计规范》 3)JGJ/T16-92《民用建筑电气设计规范》 4）JGJ46-88《施工现场临时用电安全技术规范》 5）JGJ59-99《建筑机械使用安全技术规程》 6）JGJ80-91《建筑施工安全检查标准》 7）B50198-94《民用闭路监控电视系统工程技术规范》 8）GA/T-75-94《安全防范工程程序与要求》 9）GBJ115-87《工业电视系统工程设计规范》 11）GBT4-94《安全防范系统通用图型符号》 12）YJ253-88《建筑电气安装工程评定标准》 13）客户要求 3、设计指导思想 本设计方案力求使本系统达到技术先进、经济实用、安全可靠、质量优良的要求，设计中遵循以下原则： 1）先进性 在投资费用许可的情况下充分利用现代最新技术、最可靠的科技成果，以便该系统在尽可能长的时间内与社会发展相适应。并使系统具有强大的发展潜力。 2）可靠性
必须考虑采用被证明为成熟的技术与产品，在设备的选型和系统的设计 中尽量提高系统的可靠性。 3）实用性和便利性 在满足系统的功能要求和实际使用需要的基础上，采用实用的技术和设备，确保设备使用方便、安全，并且经久耐用。 4）可扩充性与经济性 为满足今后的发展需要，系统在使用的产品系统、容量及处理能力等方面必须具备兼容性强、可扩充与换代的特点，确保整个系统可以不断得到改 进和提高。 5) 规范性与结构化 4. 系统目标 武器库的防护主要为周界防盗报警。 设置周界防范报警系统的目的是：建立安全可靠的环境，加强出入口的管理，防范厂外闲杂人员进入，同时防范非法翻阅围墙或窗户。我们为武器库设计的周界防越报警系统就是要加强库区周界的管理，防止非法人员通过翻越窗子进入厂区，辅助保安对于工厂的安防管理，降低工厂保安的工作难度。 5系统功能 本系统采用8路报警主机EP3088，将所有的周界主动红外探测器接在一部主机上，报警信号传送到总的系统平台，这样工程非常简单。周界防越报警系统是利用主动红外移动探测器将小区的周界控制起来，并连接到管理中心的计算机，当外来入侵翻越围墙、栅栏时，探测器会立即将报警信号发送到管理中心，同时启动联动装置和设备，对入侵者进行阻吓，可以进行联动的摄像和录像。 根据武器库的四周地形特点，设置了不同6对4光束对射式红外报警探测器位于小区四周围墙上，主要用于防止非法入侵，报警信号接入报警主机，对各种非法入侵活动进行报警。 其系统构成图如下：

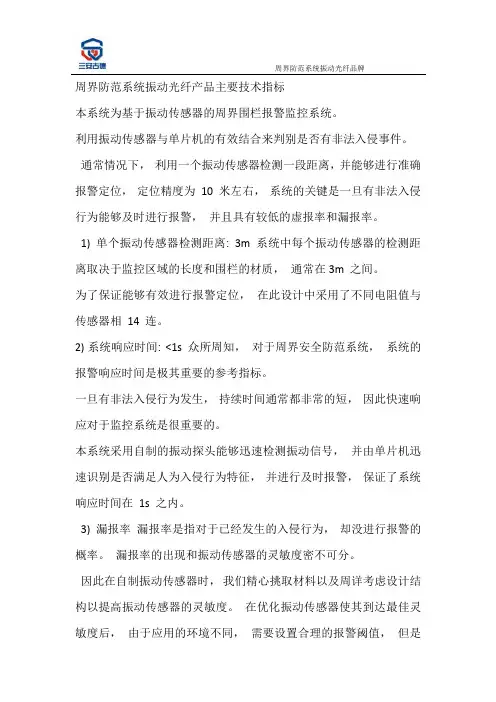

周界防范系统振动光纤产品主要技术指标
