选择步进电机是主要看哪些性能参数？
电机固有步距角：
它表示控制系统每发一个步进脉冲信号，电机所转动的角度。
步进电机的相数：是指电机内部的线圈组数，目前常用的有二相、三相、四相、五相步进电机。
电机相数不同，其步距角也不同，一般二相电机的步距角为0.9°/1.8°、三相的为0.75°/1.5°、五相的为0.36°/0.72°。
保持转矩：
是指步进电机通电但没有转动时，定子锁住转子的力矩。
它是步进电机最重要的参数之一，通常步进电机在低速时的力矩接近保持转矩。
相数：
产生不同对极N、S磁场的激磁线圈对数，是指电机内部的线圈组数，目前常用的有二相、三相、四相、五相步进电机。
电机相数不同，其步距角也不同，一般二相电机的步距角为0.9°/1.8°、三相的为0.75°/1.5°、五相的为0.36°/0.72°。
在没有细分驱动器时，用户主要靠选择不同相数的步进电机来满足自己步距角的要求。
如果使用细分驱动器，则‘相数’将变得没有意义，用户只需在驱动器上改变细分数，就可以改变步距角。
目前应用最广泛的是两相和四相，四相电机一般用作两相，五相的成本较高。
选择步进电机是主要看哪些性能参数？
拍数：
完成一个磁场周期性变化所需脉冲数或导电状态用n表示，或指电机转过一个齿距角
所需脉冲数，以四相电机为例，有四相四拍运行方式即AB-BC-CD-DA-AB，四相八拍运行方式即A-AB-B-BC-C-CD-D-DA-A.
固有步距角：
对应一个脉冲信号，电机转子转过的角位移用θ表示。
θ=360度（转子齿数J*运行拍数），以常规二、四相，转子齿为50齿电机为例。
四拍运行时步距角为θ=360度/（50*4）=1.8度（俗称整步），八拍运行时步距角为θ=360度/（50*8）=0.9度（俗称半步）。
这个步距角可以称之为‘电机固有步距角’，它不一定是电机实际工作时的真正步距角，真正的步距角和驱动器有关。
定位转矩（DETENT TORQUE）：
电机在不通电状态下，电机转子自身的锁定力矩（由磁场齿形的谐波以及机械误差造成的），DETENT TORQUE 在国内没有统一的翻译方式，容易使大家产生误解；由于反应式步进电机的转子不是永磁材料，所以它没有DETENT TORQUE。
最大静转矩：
也叫保持转矩（HOLDING TORQUE），电机在额定静态电作用下（通电），电机不作旋转运动时，电机转轴的锁定力矩，即定子锁住转子的力矩。
此力矩是衡量电机体积（几何尺寸）的标准，与驱动电压及驱动电源等无关。
通常步进电机在低速时的力矩接近保持转矩。
由于步进电机的输出力矩随速度的增大而不断衰减，输出功率也随速度的增大而变化，所以保持转矩就成为了衡量步进电机最重要的参数之一。
比如，当人们说2N.m的步进电机，在没有特殊说明的情况下是指保持转矩为2N.m的步进电机。
虽然静转矩与电磁激磁安匝数成正比，与定齿转子间的气隙有关，但过份采用减小气隙，增加激磁安匝来提高静力矩是不可取的，这样会造成电机的发热及机械噪音。
最大静力矩的选择：
步进电机的动态力矩一下子很难确定，我们往往先确定电机的静力矩。
静力矩选择的依据是电机工作的负载，而负载可分为惯性负载和摩擦负载二种。
单一的惯性负载和单一的摩擦负载是不存在的。
直接起动时（一般由低速）时二种负载均要考虑，加速起动时主要考虑惯性负载，恒速运行进只要考虑摩擦负载。
一般情况下，静力矩应为摩擦负载的2-3倍内好，静力矩一旦选定，电机的机座及长度便能确定下来（几何尺寸）。
步进电机的应用
步进电机的特点主要归于三个方面:
过载性好，使用在对速度和位置都有严格要求的场合；
控制方便，步进电机是以“步”为单位旋转的，数字特征比较明显，给计算机控制带来了很大的方便。
整机结构简单，结构变得简单和紧凑。
步进电机型号参数选择
步进电机型号参数选择步进电机是一种能将数字脉冲信号转换为角位移或直线位移的电机。
它通过控制电流的连续变化实现位置控制，具有精度高、稳定性好、启停速度快等优点。
步进电机在许多领域中广泛应用，包括机械、电子设备、医疗器械等。
本文将介绍几种常见的步进电机型号、参数和选择方法。
一、步进电机型号1.42型步进电机42型步进电机是一种直径为42mm的经典步进电机。
它由两相或四相线圈组成，每一相的线圈可以通过一个电流控制芯片驱动。
42型步进电机具有结构简单、驱动电流小、噪音低等特点，广泛应用于一些小型机械设备中。
2.57型步进电机57型步进电机是一种直径为57mm的步进电机。
它由四相线圈组成，每一相的线圈可以通过一个电流控制芯片驱动。
57型步进电机具有结构稳定、扭矩输出大、运行平稳等特点，广泛应用于一些需要较大扭矩输出的场合。
3.86型步进电机86型步进电机是一种直径为86mm的大功率步进电机。
它由四相线圈组成，每一相的线圈可以通过一个电流控制芯片驱动。
86型步进电机具有功率大、运行平稳等特点，广泛应用于一些需要大功率输出的机械设备。
二、步进电机参数1.步距角：步进电机通常以步距角来描述，它表示每次接收一个脉冲信号时电机转动的角度。
常见的步距角有1.8度型和0.9度型。
1.8度型步进电机每个步距可以转动1.8度，0.9度型步进电机则可以转动0.9度。
2.额定电流：步进电机的额定电流是指电机在正常工作时所需的电流大小。
一般来说，额定电流越大，电机的输出扭矩就越大，但也会产生更多的热量。
3.驱动电压：步进电机的驱动电压是指电机在正常工作时所需的电压大小。
一般来说，驱动电压越高，电机的运行速度就越快，但也会增加驱动电路的复杂度。
4.静态扭矩：步进电机的静态扭矩是指在停止时所能提供的最大转矩。
它通常与步进电机的物理结构和线圈参数有关。
5.转动惯量：步进电机的转动惯量是指电机转动一定角度所需的转动力矩大小。
它通常与电机的转子质量和转子结构有关。

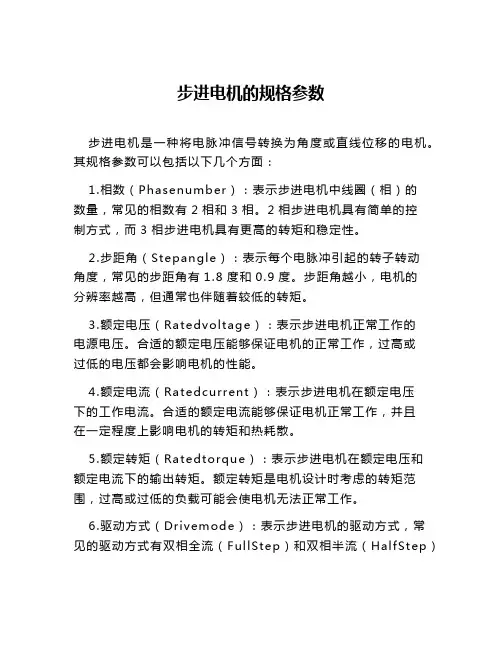

步进电机的规格参数
步进电机的规格参数步进电机是一种将电脉冲信号转换为角度或直线位移的电机。
其规格参数可以包括以下几个方面：1.相数（Phasenumber）：表示步进电机中线圈（相）的数量，常见的相数有2相和3相。
2相步进电机具有简单的控制方式，而3相步进电机具有更高的转矩和稳定性。
2.步距角（Stepangle）：表示每个电脉冲引起的转子转动角度，常见的步距角有1.8度和0.9度。
步距角越小，电机的分辨率越高，但通常也伴随着较低的转矩。
3.额定电压（Ratedvoltage）：表示步进电机正常工作的电源电压。
合适的额定电压能够保证电机的正常工作，过高或过低的电压都会影响电机的性能。
4.额定电流（Ratedcurrent）：表示步进电机在额定电压下的工作电流。
合适的额定电流能够保证电机正常工作，并且在一定程度上影响电机的转矩和热耗散。
5.额定转矩（Ratedtorque）：表示步进电机在额定电压和额定电流下的输出转矩。
额定转矩是电机设计时考虑的转矩范围，过高或过低的负载可能会使电机无法正常工作。
6.驱动方式（Drivemode）：表示步进电机的驱动方式，常见的驱动方式有双相全流（FullStep）和双相半流（HalfStep）两种。
双相全流驱动方式相对简单，而双相半流驱动方式可以提供更细致的步进角细分。
7.步进角误差（Stepangleerror）：表示步进电机在运动时实际步距角与理论步距角之间的误差。
步进角误差越小，电机的运动精度越高。
8.转矩波动（Torquefluctuation）：表示步进电机在工作过程中转矩的波动程度。
转矩波动越小，电机的稳定性越好。
这些是步进电机常见的规格参数，根据具体的需求和应用场景，选择适合的规格参数可以达到更好的性能和效果。
步进电机的选型及计算方法
步进电机的选型及计算方法步进电机是一种将电脑指令转化为机械运动的电机，广泛应用于打印机、绘图仪、数控机床、自动化设备等领域。
步进电机的选型和计算方法是确保电机能够满足使用要求的重要环节。
本文将介绍步进电机的选型和计算方法，以帮助读者了解如何正确选择步进电机。
**一、步进电机的选型**选型是步进电机设计的第一步，主要考虑以下几个因素：1.**载荷特性**：首先需要知道电机所需驱动的载荷特性，包括重量、转动惯量等。
根据载荷特性，选取适当的电机功率和扭矩。
2.**运动要求**：了解运动要求，包括速度、加速度、定位精度等。
根据运动要求，选取适当的步进角和步数。
3.**工作环境**：考虑工作环境的温度、湿度、粉尘、振动等因素，选取能够适应工作环境的电机。
4.**可靠性要求**：根据应用的可靠性要求，选取有良好可靠性的步进电机。
5.**成本**：考虑成本因素，选取能够满足需求且价格合理的电机。
选型过程中，通常需要参考制造商提供的电机规格书和技术手册，以获取详细的电机参数信息。
**二、步进电机的计算方法**1.**功率计算**：选择适当的功率可确保步进电机能够正常工作。
功率计算公式如下：功率（W）=扭矩（N·m）×转速（RPM）/9.54882.**扭矩计算**：根据应用的载荷特性计算步进电机所需的最大扭矩。
扭矩计算公式如下：扭矩（N·m）=载荷转动惯量（kg·m²）×角加速度（rad/s²）其中，角加速度可根据速度和加速度计算得到：角加速度（rad/s²）=加速度（rad/s²）/ 微步数（步）3.**速度计算**：根据应用的速度要求，计算步进电机的理论最大速度和可用的速度范围。
理论最大速度可按照电机额定的最大转速计算。
通常步进电机的最大转速范围在100-5000RPM之间。
可用速度范围受到供电电压、电机驱动方式、驱动电流等因素的影响。
步进电机的主要技术参数和重要指标
步进电机的主要技术指标有：（1）工作电压：即步进电机工作所需要的工作电压。
绕组电流：只有绕组有电流时，才能建立磁场，一般情況下，同相电流的有无决定步进电机的步进。
不同的步进电机，其额定绕组电流也不一样。
功率小的有几百毫安，功率大的以安培计。
步进电机工作时，应使其工作在此电流下。
（2）转动力矩：转动力矩是指在额定条件下（电压、电流），步进电机的轴上所能产生的转矩，单位通常为N/cm。
转动力矩会随转动的升高而下降，当步进电机转动时，电机各相绕组的电感将形成一个反向电动势，频率越高反向电动势越大，在它的作用下，电机随频率或速度的增大而相电流减小，从而导致力矩下降。
（3）保持转矩：保持转矩是指步进电机通电但是没有转动时，定子锁住转子的力矩。
通常步进电机在低速时的力矩接近保持转矩。
由于步进电机的输出力矩岁转速增大而不断衰减，输出功率也随速度增大而变化。
因此，保持转矩就成为了衡量步进电机的重要参数。
（4）步进角：步进电机每走一步实际上就是转子转一个角度。
不同的电机，每步转动的角度不一样。
小的有0.5度每步、1.5度每步，大的到15度每步。
（5）精度：一般步进电机的进度为步进角的百分之三到五，且不积累。
采用细分技术可以提高电机的运转精度。
细分技术实质上是一种电子阻尼技术，起主要目的是减弱或消除步进电机的低频振动，提高电机的运转精度只是细分技术的一个附带功能。
（6）工作频率：即步进电机每秒钟走的额定步数。
由于步进电机的走步实际上是转子的机械运动，不可能很快。
例如，有的工作频率为500Hz，就意味着每走一步需要2ms。
目前频率高的可达10KHz。
但是总的来说步进电机的速度是十分慢的。
（7）空载启动频率：即步进电机在空载情况下能够正常启动的脉冲频率，如果脉冲频率高于该值，电机不能正常启动，可能发生丢失或堵转。
在有负载的情况下，启动频率应更低。
如果要是电机达到高速转动，脉冲频率应该有加速过程，即启动频率较低，然后按一定加速度升到所希望的高频（电机转速从低速到高速）。
步进电机基本参数
步进电机基本参数步进电机是一种将电脉冲信号转换为相应的机械转动的电动机。
它是一种开环控制的电动机，具有高可靠性、精确性、稳定性和高效率等特点，广泛应用于机器人、数控机床、自动化设备等领域。
步进电机的基本参数包括步距角、步距、堵转力矩、保持力矩、步进角度、步进角误差等。
1. 步距角（Step Angle）：步进电机一个完整的360度旋转等于一个步距角，通常用度（°）表示。
常见的步距角有1.8度、0.9度、0.72度、0.36度等，其中1.8度最为常用。
2. 步距（Step Size）：步进电机一次脉冲信号所驱动的转动角度。
步距角是步距的倒数，即步进建为1/步距角。
3. 堵转力矩（Holding Torque）：即步进电机在静止状态下可以承受的最大转矩。
堵转力矩是选择步进电机的一个重要参数，决定了步进电机能否承受负载并保持位置。
4. 保持力矩（Detent Torque）：在步进电机没有通电情况下，转轴被阻碍转动的力矩，也称为无动力保持力矩。
5. 步进角度（Step Angle Accuracy）：步进电机的每个步进角度是否准确。
通常以百分比形式表示，如±5%。
6. 步进角误差（Step Error）：步进电机在空载或负载情况下，转动一定步数后，实际位置与理论应到的位置之间的误差。
步进角误差通常由步进电机制造商提供。
除了上述基本参数外，还有一些其他重要的参数需要考虑，如电流、电阻、电感、电感电阻比等。
7. 额定电流（Rated Current）：步进电机额定工作时的电流大小。
额定电流决定了步进电机的输出功率和热量产生量。
8. 电阻（Resistance）：步进电机内部的绕组电阻，影响电机的电流敏感性和损耗。
9. 电感（Inductance）：步进电机内部的绕组电感，与步进电机的响应速度和转速相关。
10. 电感电阻比（Inductance to Resistance ratio）：电感与电阻之间的比值，反映了步进电机的电机特性。

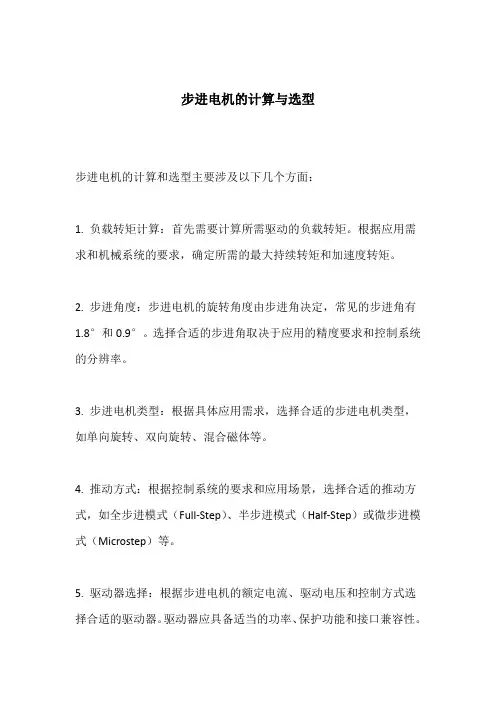

步进电机的计算与选型
步进电机的计算与选型
步进电机的计算和选型主要涉及以下几个方面：
1. 负载转矩计算：首先需要计算所需驱动的负载转矩。
根据应用需求和机械系统的要求，确定所需的最大持续转矩和加速度转矩。
2. 步进角度：步进电机的旋转角度由步进角决定，常见的步进角有1.8°和0.9°。
选择合适的步进角取决于应用的精度要求和控制系统的分辨率。
3. 步进电机类型：根据具体应用需求，选择合适的步进电机类型，如单向旋转、双向旋转、混合磁体等。
4. 推动方式：根据控制系统的要求和应用场景，选择合适的推动方式，如全步进模式（Full-Step）、半步进模式（Half-Step）或微步进模式（Microstep）等。
5. 驱动器选择：根据步进电机的额定电流、驱动电压和控制方式选择合适的驱动器。
驱动器应具备适当的功率、保护功能和接口兼容性。
6. 总负载惯量计算：考虑到驱动系统的动态响应和稳定性，需要计算总负载的惯性矩，确定所需的步进电机的惯性矩和加速度能力。
7. 工作环境：根据具体工作环境的要求，考虑步进电机的外形尺寸、防护等级、工作温度范围等因素。
8. 可靠性和寿命：了解步进电机的可靠性指标和寿命预期，以确保合适的使用寿命和可靠性。
在进行步进电机的选型时，需要结合上述因素进行综合考虑，并根据实际需求和应用环境选择合适的步进电机。
此外，还应注意与步进电机相关的控制系统、反馈系统和机械传动系统的匹配性，以实现良好的性能和稳定运行。
最好咨询专业的电机供应商或工程师以获取更准确的建议和选择。
如何选择合适的步进电机来满足特定需求
如何选择合适的步进电机来满足特定需求在各种自动化设备和控制系统中，步进电机因其精确的位置控制和相对简单的驱动方式而得到广泛应用。
然而，要选择一款合适的步进电机来满足特定的需求并非易事，需要综合考虑多个因素。
首先，我们需要明确设备或系统对步进电机的性能要求。
这包括精度、速度、扭矩和负载特性等方面。
精度是指电机能够准确到达的位置，对于一些高精度的应用，如数控机床、3D 打印等，就需要选择具有高精度的步进电机。
速度则决定了电机能够多快地完成动作，例如在快速传送带上，就需要高速的步进电机。
扭矩是电机能够输出的力量，对于需要克服较大负载的情况，如起重设备，就必须确保电机具备足够的扭矩。
负载特性也是一个重要的考虑因素。
负载是恒定的还是变化的？是惯性负载还是摩擦力负载？不同的负载类型对电机的性能要求也不同。
如果是惯性负载较大的情况，例如旋转的飞轮，就需要电机具有较好的加速性能；而对于摩擦力负载较大的情况，如直线导轨上的滑动负载，就需要电机在低速时能提供足够的扭矩。
电机的步距角也是选择时需要关注的参数。
步距角越小，电机的分辨率越高，能够实现更精细的位置控制。
常见的步距角有 18 度和 09度等。
如果对位置精度要求极高，还可以选择更小步距角的电机或者通过细分驱动器来提高分辨率。
接下来要考虑的是电机的尺寸和安装方式。
电机的尺寸需要与设备的空间相匹配，过大的电机可能无法安装，而过小的电机可能无法满足性能要求。
安装方式也有多种，如法兰安装、轴安装等，需要根据实际的安装条件来选择。
电机的驱动方式也会影响其性能和使用效果。
常见的驱动方式有恒压驱动和恒流驱动。
恒流驱动能够提供更稳定的电流，从而使电机的运行更加平稳，特别是在高速和高负载情况下表现更为出色。
电源电压也是选择电机时不能忽视的因素。
不同的电机有不同的额定电压范围，需要根据实际能够提供的电源电压来选择合适的电机。
同时，还要考虑电源的稳定性和功率是否能够满足电机的需求。
步进电机的选型与计算
步进电机的选型与计算步进电机是一种常见的电动机类型，广泛应用于各种自动控制系统中。
步进电机以其结构简单、运动精确和控制方便的特点，被广泛应用于打印机、数控机床、机器人等领域。
在选择步进电机和进行计算时，需要考虑以下几个方面：步进角度、扭矩、电流、电压、转速和加速度。
本文将对步进电机的选型和计算进行详细介绍。
1.步进角度选择步进电机通常有两种步进角度可选：1.8度和0.9度。
其中1.8度步进角度的电机更为常见，但如果需要更高的运动精度，可以选择0.9度步进角度的电机。
步进角度越小，电机一圈的步数越多，运动精度也就越高。
2.扭矩选择扭矩是步进电机的输出能力，通常由电机的尺寸和电流决定。
选择合适的扭矩需要考虑应用场景下的负载情况。
如果负载较大或需要较大的运动力矩，需要选择具有较大扭矩的电机。
3.电流选择4.电压选择选择步进电机的电压需要考虑到驱动器的额定电压。
步进电机的电压应该与驱动器能够提供的电压匹配，以确保电机正常工作。
通常，选择合适的电压可以提高电机的响应速度和运动精度。
5.转速和加速度选择在进行步进电机的计算时，可以根据具体的参数和公式进行计算。
以下是步进电机常用的几个计算公式：1.步进电机的转速计算公式：转速 = 频率× 步进角度× 60（单位：rpm）2.步进电机的转矩计算公式：转矩=功率/转速（单位：Nm）3.步进电机的加速度计算公式：加速度 = （最终速度 - 初始速度）/ 时间（单位：rad/s²）这些公式可以根据具体的参数进行灵活计算，以满足不同应用场景的需求。
总结起来，步进电机的选型和计算需要考虑步进角度、扭矩、电流、电压、转速和加速度等因素。
根据具体的应用场景需求，选择合适的步进电机，并进行相关参数的计算，以满足项目的设计要求。
步进电机参数范文
步进电机参数范文步进电机是一种能够将电脉冲信号转变为精确控制角度的电机。
它具有结构简单、控制方便、定位精度高等优点，因此在许多领域广泛应用，如机器人、数控机床、印刷设备等。
步进电机的参数对其性能和应用具有重要影响，下面将详细介绍步进电机的一些重要参数。
1.步距角：步距角是指电机每次接收到一个脉冲信号时转动的角度。
常见的步距角有1.8°（200步/转）、0.9°（400步/转）等，这意味着电机需要接收200个或400个脉冲信号才能完成一圈转动。
2.阻抗：阻抗是指步进电机的电阻和电感构成的阻抗，通常用欧姆（Ω）表示。
阻抗大小与步进电机的线圈绕组、电压等因素有关，阻抗越大，电流越小。
3.自由度：步进电机的自由度是指电机转动时的最小精确度，通常用角度表示。
自由度越小，电机转动越精确。
4.扭矩：扭矩是指步进电机在不同负载下所能输出的力矩。
步进电机的扭矩与电流大小成正比，而与转速无关，因此可以通过调整电流大小来改变扭矩。
5.转矩常数：转矩常数表示步进电机每安培电流下所能提供的扭矩大小，单位是牛米/安培（Nm/A）。
转矩常数越大，电机输出的扭矩越大。
6.力矩常数：力矩常数是指步进电机在单位力矩下转动时所需要的电流大小，单位是安培/牛米（A/Nm）。
力矩常数越小，步进电机的控制精度越高。
7.驱动器：步进电机的驱动器是指用来控制电机转动的电路设备。
驱动器通常由脉冲发生器、信号处理电路、功率放大电路等组成，可以将电脉冲信号转换为电流信号供步进电机使用。
8.暂态响应：步进电机的暂态响应是指电机在接收到脉冲信号后开始转动所需要的时间，通常用微秒或毫秒表示。
暂态响应时间越短，步进电机的响应速度越快。
9.负载惯量：负载惯量是指步进电机在承载负载时所需要克服的转动惯量。
负载惯量越大，电机转动越困难。
10.精度：步进电机的精度是指电机转动的准确程度。
通常使用转动角误差或线性误差来表示，精度越高，电机转动的准确性越高。
步进电机选型注意事项
步进电机选型注意事项
在选型步进电机时需要注意以下几个事项：
1. 旋转角度：步进电机的旋转角度通常为1.8度或0.9度。
要
根据实际需要选择合适的旋转角度。
2. 额定电压和电流：根据系统的电源供应能力和电机驱动器的要求，选择合适的步进电机额定电压和电流。
3. 引线类型：步进电机的引线类型有两种：单引线和双引线。
单引线步进电机只有两个引线，适用于简单的应用。
双引线步进电机有四个引线，可以实现更高的精度和控制灵活性。
4. 步进角和分辨率：步进电机的步进角取决于电机本身的结构。
步进角越小，分辨率越高，但也会增加系统的复杂性。
5. 载荷能力和转矩：根据应用的要求，选择具有足够载荷能力和转矩的步进电机，以确保系统的稳定性和可靠性。
6. 适用环境：考虑使用环境的温度、湿度、尘埃等因素，选择适合的步进电机。
有些步进电机具有防尘、防水等功能，适应恶劣环境。
7. 寿命和可靠性：选择具有较高寿命和可靠性的步进电机，以减少故障率和维修成本。
8. 成本和性能：根据预算和性能需求综合考虑选择步进电机，避免过度投入或牺牲性能。
