消防图例标志
消防标识与示意图
选择软件
使用如Adobe Illustrator、 Photoshop等绘图软件进行绘 制。
绘制形状
使用绘图工具绘制标识的形状 和图案。
导出文件
将绘制好的标识导出为所需的 格式，如PNG、JPEG等。
制作消防标识的材料
纸张
用于手绘或打印标识，根据需要选择不同厚度和质地的纸张。
马克笔
用于绘制和描边标识，可根据需要选择不同颜色和粗细的笔。
更换破损的消防标识时应选择与 原标识相同规格、颜色、字体等
，保持一致性。
提高公众对消防标识的认知
通过宣传教育、培训等形式， 提高公众对消防标识的认识和 理解。
引导公众关注消防标识，了解 其含义和作用，以便在紧急情 况下能够快速识别并采取相应 措施。
加强与公众的沟通互动，收集 公众对消防标识的意见和建议 ，不断改进和完善标识的设计 和设置。
电脑软件
如Adobe Illustrator、Photoshop等，用于电脑绘制消防标识。
打印机
用于打印标识，根据需要选择合适的打印机和纸张。
03
常见消防标识的示意图
禁止类消防标识
01
02
03
禁止吸烟
用于公共场所，表示禁止 吸烟，以防止火灾和保护 公共安全。
禁止烟火
用于易燃易爆场所，表示 禁止烟火，以防止火灾和 爆炸事故。
描边定型
使用黑色或深色马克笔或水笔描边，使标识 更加清晰。
着色
根据标识的用途和要求，使用适当的颜色进 行着色，以提高辨识度。
文字说明
在标识上添加必要的文字说明，如指示语、 警示语等。
电脑绘制消防标识
创建新文档
根据标识的尺寸和分辨率要求 ，创建新的文档。
消防安全标识图例
消防安全标识图例-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII消防安全标识图例序号标志图例名称及制作规格设置说明1消防手动报警按钮标志规格：13*13设置在手动火灾报警按钮附近，标明名称和使用方法。
2火警电话标志规格：27*27设置在显著位置或者报警电话附近，标明在发生火灾时报警电话。
3发声警报器标志规格：13*13设置在发声警报器或其启动装置附近。
4消火栓起泵按钮规格：27*27设置在室内消火栓附近，标明名称和使用方法。
序号标志图例名称设置说明5消防电梯标志规格：27*13设置在消防电梯口，标明消防电梯的位置。
6消火栓水泵接合器标志规格：27*13设置在消火栓水泵接合器或附近的墙面上，标明名称和供水系统。
7喷淋水泵接合器标志规格：27*13设置在喷淋水泵接合器或附近的墙面上，标明名称和供水系统。
8消防水带标志规格：13*13设置在消防水带附近位置。
9灭火器标志规格：27*27设置在灭火器存放的位置10地下消火栓标志规格：27*27设置在室外地下消火栓附近或墙面上。
序号标志图例名称设置说明11地上消火栓标志规格：27*27设置在室外地上消火栓附近或墙面上。
12如图灭火器使用标志规格：27*7设置在灭火器设置点的上方或灭火器箱箱体上面，标明操作使用方法、维护保养责任人。
13如图室内消火栓标志规格：45*设置在室内消火栓箱门上。
14防火卷帘地面标志规格：43*9设置在防火卷帘下方地面上，标明防火卷帘下方禁放物品。
15防火卷帘按钮标志规格：27*10设置在防火卷帘按钮旁边，标明操作方法。
16防火门标志规格：27*10设置在防火门附近或上面，提示常闭防火门保持关闭（结合单位实际，标识既可为横向、也可为纵向）。
序号标志图例名称设置说明17消防水池标志规格：27*10设置在消防水池醒目位置，标明取水口、容积、维护保养责任人。
18灭火设备标志规格：27*27设置在灭火设备附近，标明灭火设备位置。
消防工程基本图形符号及工程图例
名称
图形
干式立管
消防水管线
干式立管
消防水罐（池）
干式立管
泡沫混合液管线
报警阀
干式立管
消火栓
开式喷头
干式立管
消防泵
闭式喷头
干式立管
泡沫比例混合器
水泵结合器
湿式立管
泡沫产生器
泡沫混合器立管
泡沫液管
消防工程基本图形符号
4、消防工程固定灭火器系统符号
名称
图形
名称
图形
水灭火系统
（全淹没）
ABC类干粉
灭火系统
ABC类干粉
烟
电话
卤代烷
火焰
光信号
二氧化碳
易爆气体
消防工程基本图形符号
2、消防工程灭火器符号
名称
图形
名称
图形
清水灭火器
卤代烷灭火器
推车式ABC类
干粉灭火器
泡沫灭火器
二氧化碳灭火器
推车式卤代烷灭火器
BC类干粉灭火器
推车式泡沫
灭火器
水桶
ABC类
干粉灭火器
推车式BC类
干粉灭火器
沙桶
3、消防管路及配件符号
名称
手动控制
灭火系统
泡沫灭火系统
（全淹没）
卤代烷
灭火系统
BC类干粉
灭火系统
二氧化碳
灭火系统
5、消防工程灭火设备安装处符号
名称
图形
名称
图形
二氧化碳瓶站
ABC干粉罐
6、消防工程自动报警设备符号
名称
图形
名称
图形
消防控制中心
火灾报警装置
温感探测器
感光探测器
消防图例大全(1)
图賂名称△求火设拾农込处馬a控制和Pi示设篇□岡定式氏火系缓（全0□Bl健式灭火Hat (KBfiffl)6火灾报倉菠黄ZA 火系轨消防迹域口LJ 基本符号表示消防设备类别，下表是常见的基本符号茗称因形水阎门X 手动启动泡昧或泡沫浦■出口电轸无水O入口—•岌事器L_>^00类干粉I扬声遥txj ABC娄干粉■f0$电话卤代烷eA光信号8 ZKfttt▲易爆汽休w1、消防工程辅助符号5、消防工程自动报警设备符号團形消防徑制中心因火灾报警策st口溫感探测器m息光探测器B手訪报畫装爲s sowsT悴採测器E报書电话圄火炎报爹扬R曙—a6、消防管道及配件符号名落 1 图例名和18例―m—”—TH~”岸+1谓站周. .&r-jUi X J婕T* RAI—w -------- /wu*+n ■Ti Bj&»4ai |L CPI L S堆护1M ------ j 1 rtfSHh ibrpn 蔺MW I<±1 i- ■UJ Q IVI L LHJN V/E^ s■ pSt tXLfi皿I*3工坤楸口1冏・A 1 1 4p 电幼HW3―A——J丝炉滚动9M*3£人口2T罪*白；ttibtrr »kJ Ir-^lFl>KB)Ln*itJr―M——』放W f 0譚力週节阀•—打陌币豪芒JfcT 录---------------------SWSWKi^F P 帧・® Q开1P压力料?.放W F丄p U型压力轧U「自动放说I自动记录圧力衰」0 Q ~is^annsry4匀Q水银温度计"JL 1 q 肖4阀・—■—二燻发診0 •>動卜架空煤气道養里层支架••車夕廉空煤气iirtt搖摆支冷O 一防火色♦” $地沟U里彫脈穴J二■ 1"T" &«6射弟P .地沟蝕孔卢一*匸・风交碍舟.mstwp立式鈔分离器（用于压S$r）DgW80・*-O^ 齐<«>県・・nna了4?卧式M分战寻〈用于压縊:r> q详I*»>双，m头* **S（用于圧缩空气〉〜u« -rtf—尴刼wn 口丿♦—4^ 占法量衰・N廨气检査点”—XH — 消防蛤水管 —ZP —消防自动闕水灭火给水營 —SM — 水幕灭火拾水■ —YL — 雨溝灭火蜡水餐~0~ 水3［播示H漫式报整制——系St£ 雨洋調一SitQ 水力*铃7、火灾报警系统图例 消肪水凝结合器 重内单口渭火栓 童内取口消防火检 宣外渭防火程 自动嚷话头平面图（开式. 3）式> 自动噪洒头系统图（开式）自动嗤洒头矗统图（闇式 T«> 自幼堀洒权系统图诵式 上AP 图例名 琢图例 名 称 [P 1 [rw] 单输入■煉 B3A1压力齐关水谊抱示・ 草馆入横块 思拔歸需fll 戏也入双・出權烧 取旃件切棧欄按 防火阀（7or ）擔烟防火制 zior > XFB PLB | 骷 04 | 非消防皑譚控胡 a 拌熠风机控制辅 厂区张防水豪控 *）a 酸満加圧報控祸 空g 机 牡压眾惶制押 満站电话楼块 清防电话分机 8、消防工程设计图示例E務烟火灾探测卸消防通风口的手动疫制。

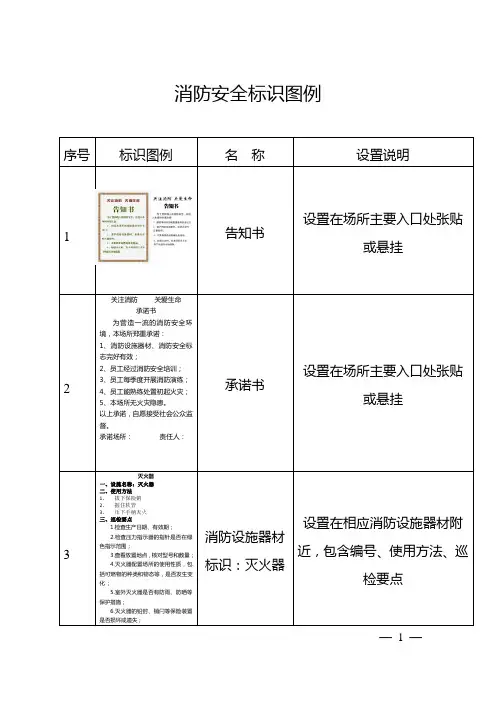

消防安全标识图例
消防安全标识图例序号标识图例名称设置说明1 告知书设置在场所主要入口处张贴或悬挂2关注消防关爱生命承诺书为营造一流的消防安全环境，本场所郑重承诺：1、消防设施器材、消防安全标志完好有效；2、员工经过消防安全培训；3、员工每季度开展消防演练；4、员工能熟练处置初起火灾；5、本场所无火灾隐患。
以上承诺，自愿接受社会公众监督。
承诺场所：责任人：承诺书设置在场所主要入口处张贴或悬挂3灭火器一、设施名称：灭火器二、使用方法1、拔下保险销2、握住软管3、压下手柄灭火三、巡检要点1.检查生产日期、有效期；2.检查压力指示器的指针是否在绿色指示范围；3.查看放置地点，核对型号和数量；4.灭火器配置场所的使用性质，包括可燃物的种类和物态等，是否发生变化；5.室外灭火器是否有防雨、防晒等保护措施；6.灭火器的铅封、销闩等保险装置是否损坏或遗失；消防设施器材标识：灭火器设置在相应消防设施器材附近，包含编号、使用方法、巡检要点—1 ——3 —方法。
8应急照明灯一、设施名称：应急照明灯具二、使用方法：三、巡检要点：1.应急照明灯具和线路是否完好无损；2.应急照明灯具是否处于正常工作状态。
3.宜安装在顶棚或2.2m以上的侧面墙上；4.疏散用的事故照明，其最低照度不应低于0.5lx，消防控制室、消防水泵房、自备发电机房、防排烟机房、配电房等，应保持正常照明的照度，其连续供电时间不应少于30min，超高层建筑连续供电时间不应少于30min；5.操作试验按钮或其他试验装置，消防应急灯具应转入应急工作状态；6.火灾时，所有消防应急灯具应能切换到应急状态四、编号：000000（单位内部对于该设施的自定义编号）五、巡查负责人：工作在附近的员工六、消防常识：爱护消防器材,掌握使用方法。
消防设施器材标识：应急照明灯设置在相应消防设施器材附近，包含编号、使用方法、巡检要点9 安全出口标识设置在安全出口旁边，标明严禁锁闭。
10 防火门标识设置在防火门附近或上面，提示常闭防火门保持关闭。
