电热恒温鼓风干燥箱作业指导书
电热鼓风干燥箱作业指导书
设定参数：根据实 验要求，设定温度 、时间等参数
操作步骤流程
01
02
03
04
05
06
打开电源， 设置温度和 时间
将待干燥的 物品放入干 燥箱内
关闭箱门， 启动干燥程 序
待干燥完成 后，关闭电 源，取出物 品
清洁干燥箱， 保持干燥箱 内部清洁
记录干燥过 程，以便后 续参考和改 进
安全注意事项
操作过程中，应保持设备周 围环境整洁，避免杂物堆积，
防止火灾。
操作过程中，应避免长时间 接触高温，防止烫伤。
操作过程中，应避免长时间 接触辐射，防止辐射伤害。
操作过程中，应避免长时间 接触粉尘，防止粉尘伤害。
操作过程中，应避免长时间 接触生物危害，防止生物危
害伤害。
操作前，请仔细阅读说明书， 了解设备的结构和操作方法。
操作过程中，应避免长时间 接触噪音，防止听力受损。
操作过程中，应避免长时间 接触有害气体，防止有害气
体伤害。
操作过程中，应保持设备接 地良好，防止触电事故。
操作过程中，应避免长时间 接触化学品，防止化学品伤
害。
Part Three
电热鼓风干燥箱的 维护与保养
日常维护与保养
01
02
03
04
05
06
常见故障及排除方法
01
温度控制失灵：检查 温度传感器、控制器 和加热元件是否正常
操作时，保持设备周围 环境整洁，避免杂物堆 积
操作过程中，严禁打开 箱门，以免烫伤
操作结束后，关闭电源， 待设备冷却后再进行清 理
定期检查设备，确保安 全可靠
操作人员应接受专业培 训，熟悉设备操作规程
安全应急处理措施
电热恒温鼓风干燥箱作业指导书
3.门打开，自然冷却至80℃以下，物品可以拿出。
仪器使用要求
2、设定旋钮，使显示屏上显
示所需的温度；
3 将状态开关拨置“测量”处，此时显示工作室温度。
鼓风机运转，超温时铃声响。
4
加热
1、转换开关旋至“2”位置；
2、闭合鼓风机开关；
3、待工作室温度接近设定时，可将转换开关旋至“1”
位置；
4、关闭箱顶排气阀。
仪器使用要求
5
工作结束
1.人工记时，完毕后，按下
红色按钮；
2.物品搁板的载重平均负荷为45kg/㎡；
3.将带有易燃、易挥发性及易爆的物品放入箱内，以免引起爆炸。
2
接通电源
1.装闸刀开关一只；
2.电前先查本箱的电气性
能；
3.接通电源后，超温报警指示灯亮，电源供电正常。
仪器使用要求
2
4.警铃响.按下绿色按钮，警
铃停。
仪器操作要求
3
设定温度
1、将状态开关拨置“设定”；
文件名称

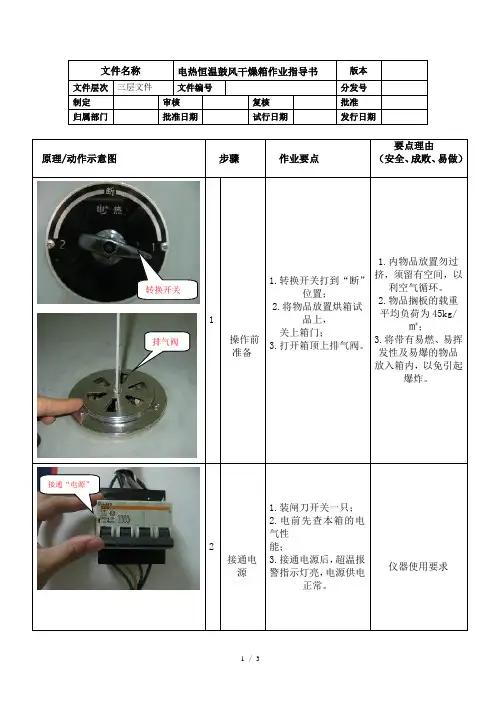

电热恒温鼓风干燥箱作业指导书
版本
文件层次
三层文件
文件编号
分发号
制定
审核
复核
批准
归属部门
批准日期
试行日期
发行
（安全、成败、易做）
1
操作前准备
1.转换开关打到“断”位置；
2.将物品放置烘箱试品上，
关上箱门；
3.打开箱顶上排气阀。
1.内物品放置勿过挤，须留有空间，以利空气循环。
实验室设备(电热鼓风干燥箱)作业指导书
部 门 品管部 文件号 版 本 号01 编制/日期 审核/日期 批准/日期 标 题 实验室设备（电热鼓风干燥箱）作业指导书页 码1/31.0目的：为了规范对仪器、设备的正确使用，特制定本作业指导书。
2.0范围：适应于XXXX 有限公司品管部实验室101-3SB 干燥箱的操作。
3.0职责3.1实验室实验员负责按照作业指导书要求进行操作； 3.2 品管部主管负责本作业指导书执行情况的监督。
4.0文件内容4.1仪器图解与说明：原件存管理部，复印件张贴在主责部门。
长期保存。
4.1.1仪器特性：本干燥箱为非防爆式产品，不适用于挥发性、易燃、易爆物品测试，以免引起爆炸事故。
4.1.2技术参数：箱内尺寸：500*600*700mm ；额定功率：4500W ；工作温度：50～300℃； 4.1.3面板介绍：图1 外门扣 图5 ▼温度下调按钮；▲温度上调按钮；蓝色为功能按钮 图2 观察窗 图6 电源开关 图3 箱内温度实时显示 图7 加热快慢开关 图4 设定测试温度显示 图8 鼓风开关 图1 图2图3 图4 图5图7 图6 图8部门品管部文件号版本号01 编制/日期审核/日期批准/日期标题实验室设备（电热鼓风干燥箱）作业指导书页码2/3 4.2操作步骤步骤图示作业手法注意事项4.2.1 开机a将仪器顶部散热排风口旋转打开；b 依次打开电源开关、打开鼓风开关、加热调至慢档。
开机前，先检查干燥箱的电器性能，并注意是否有短路或漏电现象，箱体必须有效接地，以确保安全；随时检查散热排风口通风正常，切勿堵塞；通电时切忌打开箱体左侧，内有电器线路，防止触电，切勿用湿布擦抹，更不能用水冲洗。
4.2.2 温度设置a按▲▼温度调节至所需温度最高设定温度不得超过300℃4.2.3 打开箱门a把住外门扣向上拉开门扣打开箱门后，注意手不要触碰箱内部分，避免烫伤；不要将水溅到箱门内层玻璃上，以免玻璃遇骤冷而破裂。
原件存管理部，复印件张贴在主责部门。
电热鼓风干燥箱作业指导书88

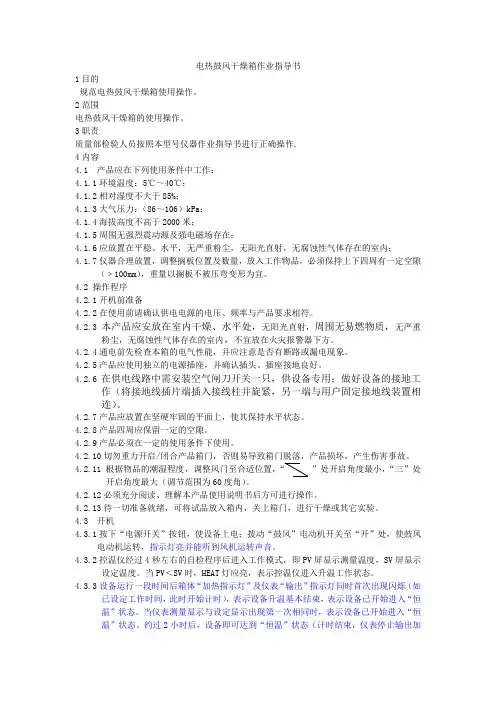

电热鼓风干燥箱作业指导书1目的规范电热鼓风干燥箱使用操作。
2范围电热鼓风干燥箱的使用操作。
3职责质量部检验人员按照本型号仪器作业指导书进行正确操作.4内容4.1 产品应在下列使用条件中工作：4.1.1环境温度：5℃～40℃；4.1.2相对湿度不大于85%；4.1.3大气压力：（86～106）kPa；4.1.4海拔高度不高于2000米；4.1.5周围无强烈震动源及强电磁场存在；4.1.6应放置在平稳、水平，无严重粉尘，无阳光直射，无腐蚀性气体存在的室内；4.1.7仪器合理放置，调整搁板位置及数量，放入工作物品，必须保持上下四周有一定空隙（﹥100mm），重量以搁板不被压弯变形为宜。
4.2 操作程序4.2.1开机前准备4.2.2在使用前请确认供电电源的电压、频率与产品要求相符。
4.2.3本产品应安放在室内干燥、水平处，无阳光直射，周围无易燃物质，无严重粉尘，无腐蚀性气体存在的室内，不宜放在火灾报警器下方。
4.2.4通电前先检查本箱的电气性能，并应注意是否有断路或漏电现象。
4.2.5产品应使用独立的电源插座，并确认插头、插座接地良好。
4.2.6在供电线路中需安装空气闸刀开关一只，供设备专用；做好设备的接地工作（将接地线插片端插入接线柱并旋紧，另一端与用户固定接地线装置相连）。
4.2.7产品应放置在坚硬牢固的平面上，使其保持水平状态。
4.2.8产品四周应保留一定的空隙。
4.2.9产品必须在一定的使用条件下使用。
4.2.10切勿重力开启/闭合产品箱门，否则易导致箱门脱落，产品损坏，产生伤害事故。
4.2.11根据物品的潮湿程度，调整风门至合适位置，“”处开启角度最小，“三”处开启角度最大（调节范围为60度角）。
4.2.12必须充分阅读、理解本产品使用说明书后方可进行操作。
4.2.13待一切准备就绪，可将试品放入箱内，关上箱门，进行干燥或其它实验。
4.3 开机4.3.1按下“电源开关”按钮，使设备上电；拨动“鼓风”电动机开关至“开”处，使鼓风电动机运转，指示灯亮并能听到风机运转声音。
电热鼓风干燥箱操作作业指导书

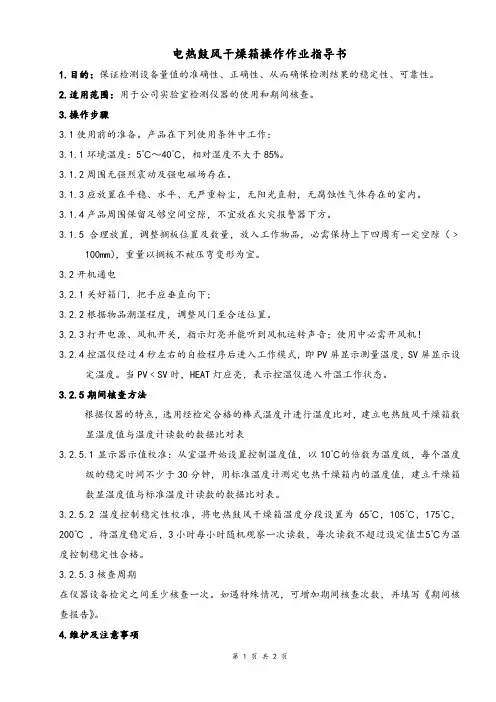

电热鼓风干燥箱操作作业指导书1.目的：保证检测设备量值的准确性、正确性、从而确保检测结果的稳定性、可靠性。
2.适用范围：用于公司实验室检测仪器的使用和期间核查。
3.操作步骤3.1使用前的准备。
产品在下列使用条件中工作：3.1.1环境温度：5℃～40℃，相对湿度不大于85%。
3.1.2周围无强烈震动及强电磁场存在。
3.1.3应放置在平稳、水平、无严重粉尘，无阳光直射，无腐蚀性气体存在的室内。
3.1.4产品周围保留足够空间空隙，不宜放在火灾报警器下方。
3.1.5合理放置，调整搁板位置及数量，放入工作物品，必需保持上下四周有一定空隙（﹥100mm），重量以搁板不被压弯变形为宜。
3.2开机通电3.2.1关好箱门，把手应垂直向下;3.2.2根据物品潮湿程度，调整风门至合适位置。
3.2.3打开电源、风机开关，指示灯亮并能听到风机运转声音；使用中必需开风机！3.2.4控温仪经过4秒左右的自检程序后进入工作模式，即PV屏显示测量温度，SV屏显示设定温度。
当PV﹤SV时，HEAT灯应亮，表示控温仪进入升温工作状态。
3.2.5期间核查方法根据仪器的特点，选用经检定合格的棒式温度计进行温度比对，建立电热鼓风干燥箱数显温度值与温度计读数的数据比对表3.2.5.1显示器示值校准：从室温开始设置控制温度值，以10℃的倍数为温度级，每个温度级的稳定时间不少于30分钟，用标准温度计测定电热干燥箱内的温度值，建立干燥箱数显温度值与标准温度计读数的数据比对表。
3.2.5.2温度控制稳定性校准，将电热鼓风干燥箱温度分段设置为65℃，105℃，175℃，200℃，待温度稳定后，3小时每小时随机观察一次读数，每次读数不超过设定值±5℃为温度控制稳定性合格。
3.2.5.3核查周期在仪器设备检定之间至少核查一次。
如遇特殊情况，可增加期间核查次数，并填写《期间核查报告》。
4.维护及注意事项4.1每次使用结束后，关电源。
打开箱门取物时请千万注意，以免烫伤。
电热恒温鼓风干燥箱作业指导书
电热恒温鼓风干燥箱作业指导书概述1.设备名称：电热恒温鼓风干燥箱2.型号规格：DHG-9203A3.厂家：上海精宏试验设备有限公司4.设备编号：SEMTEC-180操作规程操作步骤1.打开电源，此时两个上下显示窗依次显示“输入类型编码”，“温度范围编码”，最后PV显示窗显示的是当前箱内的实际温度，SV显示窗显示默认设定温度，此时设备按默认设定参数进行工作。
2.按被干燥试品的要求设定温度值。
在默认状态下，可以通过设定“SET”键及△▽设定温度和定时时间等功能。
3.待温度达到设定值后，放置干燥试品，关好箱门（箱体的密封胶圈一定要清洁、平整）。
注意事项：干燥完毕后应关掉电源，直至恢复到常态方可打开箱门。
注意当温度较高时要配戴手套以免烫伤。
期间核查1. 校准仪器前先打开，设定到70℃，稳定半小时后，用标准温度计或已经检定合格的温度计测量实际温度，温度偏差应不大于1℃。
2. 按1的步骤分别设定105℃、120℃、180℃测量其实际值，温度偏差应不大于2℃。
3. 校准结果以上校准结果应符合JJF 1101-2003规定要求。
核查周期：核查周期应在两次校准日期之间，为6个月一次。
维护保养维护和保养1、干燥箱应经常保持清洁，箱内玻璃应用松软棉布擦拭，切忌用有腐蚀性的化学溶液擦拭，以免发生化学反应和擦伤玻璃。
2、如果干燥箱长期不使用，应在电镀件上涂中性油脂或凡士林，以防腐蚀，并套好塑料薄膜防尘罩，以免电器受潮而影响使用。
3、严格遵守操作规程，如仪器出现故障，应立即报告保管人或科室负责人，查明原因，及时处理，不得擅自“修理”，并做好使用和故障情况登记及试验记录。
4、干燥箱外壳必须有效的接地，以保证安全。
5、干燥箱内无防爆装置，禁止把易爆物品放入干燥箱内。
维护频率：每季度一次。
编制人：审核人：批准人：年月日。
电热恒温鼓风干燥箱期间核查作业指导书
电热恒温鼓风干燥箱期间核查作业指导书展开全文1 编制目的检查电热恒温鼓风干燥箱的温度示值偏差、温度均匀度、波动性，确认仪器的可靠性，使其保持良好的运行状态，从而保证本实验室所得到的测量结果准确可靠。
2 适用范围适用于电热恒温鼓风干燥箱在使用中或维修后的期间核查。
3 核查周期原则上电热恒温鼓风干燥箱校准周期一般不超过12个月。
如发生移位、维修等可能影响生化培养箱测量精度情况，应适时调整期间核查的时机或增加期间核查的次数。
4 核查内容外观核查，显示器示值，温度控制稳定性。
5 核查依据5.1 电热恒温鼓风干燥箱使用说明书。
5.2 JJF1101《环境试验设备温度、湿度参数校准规范》。
6 核查条件6.1环境条件：温度25±10℃，相对湿度≤85%。
6.2 校准现场应洁净，周围无影响校准结果的振动、污染、腐蚀性气体，应避免其他冷、热源的影响。
7 核查方法7.1 外观检查7.1.1 电热鼓风干燥箱仪器外观完好，不应有影响仪器准确度的缺陷；带有铭牌（包括仪器名称、型号规格、出厂编号、出厂日期、制造厂等）、合格证、使用说明书。
7.1.2 鼓风机可正常运行，读数显示应清晰，控制器使用正常。
7.2 测量点位置核查温度点一般选择在设备的中层的四个角落与中心点（共5个点），测试点与内壁的距离不小于各边长的1/10。
中心测试点应在电热恒温鼓风干燥箱的几何中心。
将已检定的精确度为0.2℃温度计分别放置在测试点上，打开电源，电热鼓风干燥箱的温度值设定值核查值。
待设备工作室温度稳定后，开始记录温度计的温度，每隔2min记录一次数据，连续进行15次。
7.3 温度示值偏差计算公式：式中：△X d—温度偏差，℃；X d—设备显示的温度值，℃；X0—中层测试温度的15次平均值，℃。
7.4 温度控制稳定性环境试验设备在稳定状态下，工作空间各测量点30min内（每2min测试一次）每次测量中实测最高温度与最低温度之差的算术平均值。
电热鼓风干燥箱作业指导书
电热鼓风干燥箱操作/维护保养作业指导书新疆蓝庆坤环保科技有限公司一、使用步骤1、接通电源，打开各功能开关，按照仪表使用说明书设定使用温度值，待温升接近设定值时，应关掉辅助加热开关，以减少温冲过高现象；2、工作中应适当打开排气阀，使箱内气体流通及潮气外溢，第一次使用时必须进行烘干，加热至150℃左右待箱内烟雾排尽时再进行使用；3、第一次恒温过程中，因受热冲击值的影响，可能出现温冲过高的现象，待温度降到恒温点再次恒温时，其温冲现象就会降低，反复恒温几次后，即可达到技术要求；4、在使用过程中应随时注意其温度变化，如超温过大应及时关掉电源进行检查。
二、注意事项1、工作环境：环境温度在5-40℃，相对湿度不能大于80%，周围无易燃易爆及腐蚀性强的气体；2、易燃易爆物品不准放入箱内烘焙；3、在使用过程中不准用手触摸视镜4、保持箱内外清洁。
三、期间核查1、核查温度点一般选择在设备的中层的四个角落与中心点（共五个点），测试点应与内壁的距离不小于各边长的1/10。
中心测试点应在恒温培养箱的几何中心。
2、将已检定的温度计分别放置在测试点上，打开电源将恒温设备的温度设定至核查值。
3、待设备工作室温度稳定后，开始记录温度计的温度，每隔2min记录一次数据，连续进行10次。
温度偏差：±2℃，温度均匀度：2℃，温度波动度：±1℃。
4、核查周期：半年一次。
四、设备维护1.首先应该安放在室内干燥及水平处，不必使用其它固定装置。
2.应在供电线路中安装控制开关一只，供此箱专用，并用此电源线粗一倍之导线作接地线。
3.通电前应先检查烘箱电器性能，并注意是否有短路或漏电现象。
电热鼓风干燥箱作业指导书
电热鼓风干燥箱作业指导书
1．温度设置
a.插上电源，打开开关。
在鼓风干燥箱正常工作状态下，按一下SET键，进入温度设定状态，此时Pv显示屏显示SP，SV显示屏第一位闪烁；
b.按移位键将闪烁位移至所需设定位；
c.按减键或者加键将数字调至所需值；
d.按两下SET键，仪表恢复到正常工作状态，温度设置完成，仪表按新的设定值运行。
2．定时功能
a．在正常工作状态下，按两下SET键，进入定时设定状态，此时PV显示屏显示ST，SV显示屏显示0，并闪烁；
b．按移位键将闪烁位移至所需设定位；
c．按减键或者加键将数字调至所需值；
d．按一下SET键，仪表进入定时运行状态，此时运行指示灯闪烁；
e．定时功能为倒计时运行，在电热恒温鼓风干燥箱定时运行状态下，按一下移位键，SV显示屏显示定时剩余时间；
f．定时剩余时间归零，仪表进入定时结束状态，此时SV显示屏显示End，并闪烁，同时除风速指示灯以外的所有指示灯均熄灭；
g．在定时结束状态下，按一下 SET键，仪表恢复到正常工作状态。
h．在定时结束状态下，由于仪表温度控制部分停止工作，Pv显示屏显示钓测量值会下降到环境温度，此为正常现象。
i．如果无需使用定时功能，请务必将定时时问设置为零。
j．定时功能运行过程中，如发生意外断电，重新上电后，定时剩条爵伺自动归零。
k．本设备的定时范围：l～9999分钟或1 ～9999小时。
作业指导书-电热鼓风干燥箱调试
一恒科技作业指导书产品:恒型号:LHS-XXX系列版本: A1站别: 产品调试
温度计图5
制作: 陈晓春生产：史齐波审核：李晓东核准:居之飞版本更改
更改原因生效日期：2011.6.15 页数：共3页 第3页
误差不大于0.5℃，若稍有偏差，应重新略修整Pb、PK值。
6、按产品调试要求的外观、报警误差、波动度、升温速率等指标进行自检
，并填写调试单，签名
7、调试开机至此应不小于4小时，若开机满转4小时，则开机将箱门打开
待冷却到室温。
注意：在调试过程中若更换元器件，应重新计时，再老化
不小于4小时。
：电热鼓风干燥箱:DHG-XXX系列 Pk=(PV值-水银显示温度+Pb)*(-25)
5.9 按SHE键5秒以上，同时进行Pb、PK值的设置
5.10 经过一段时间后，观察160℃点的显示温度值与水银温度计上的读数
的差值应小于0.5℃，再将温度下降至80℃，校准80℃点显示与实际温度。
