驱动桥的维修

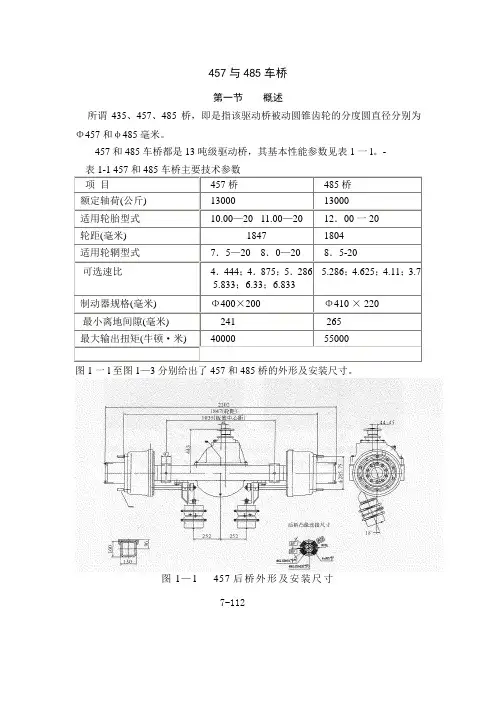

457与485单级减速驱动桥维修手册资料
457与485车桥第一节概述所谓435、457、485桥，即是指该驱动桥被动圆锥齿轮的分度圆直径分别为Φ457和φ485毫米。
457和485车桥都是13吨级驱动桥，其基本性能参数见表1一l。
-40000图1一l至图1—3分别给出了457和485桥的外形及安装尺寸。
图1—1 457后桥外形及安装尺寸7-112图1—2 457中桥外形及安装尺寸图l—3 485后桥外形及安装尺寸7-113第二节457桥和485桥结构457和485桥都有中桥和后桥，因此即可以装用于4×2驱动型式的重型汽车。
也可以装用于6×4和8×4驱动型式的重型汽车，从457和485型中桥和后桥结构上讲，仍属于常规结构的驱动桥。
一、457型驱动后桥结构图2—1至图2—6给出了457型驱动后桥各分总成结构零件图。
从图中可见，该型后桥与一般常规的重型汽车驱动后桥结构大同小异。
1．后桥壳总成2．后桥轮毂油封座圈3．轮毂内轴承4．轮毂外轴承5．半轴油封6．制动鼓7．车轮螺母8．垫圈9．半轴螺栓10．后桥主减速器总成11．主减壳与桥壳联接螺栓12．主减壳图2—l 457后桥零部件分解图1.差速器轴承盖螺栓2.差速器轴承座3.止动片4.差速器总成5．主减速器外壳6.加油丝堵7．弹簧垫圈8．止动片固定螺钉9．差速器轴承调整花帽10．差速器轴承11．主动圆锥齿轮前支承轴承12．主动齿轮轴承座调整垫片13．主动齿轮轴承座总成14．垫圈15．主动齿轮轴承座固定螺栓图2—2 457后桥主减速器零部件分解图7-1141．主动齿轮轴2．主动齿轮轴前轴承3．调整垫片4．主动齿轮轴后轴承5．油封6．主动齿轮轴承座7．防尘罩8．凸缘9．凸缘螺母图2—3 457后桥主动齿轮总成零部件分解图1．差速器右壳2．半轴齿轮垫片3．半轴齿轮4．十字轴5．行星齿轮垫片6．行星齿轮7．被动圆锥齿轮8．差速器左壳9．被动齿轮固定螺栓10．差速器壳联接螺栓图2—4 457后桥差速器总成零件分解图7-115图2—5 457后桥轮毂零部件分解图1．蹄片肖轴档板螺栓2．锁片3．蹄片轴档板4．蹄片肖轴5．回位弹簧6．弹簧垫圈7．防尘盘固定螺栓8．检查孔塞9．凸轮调整垫片10．制动调节臂11．垫圈12．调整垫片13．开口肖14．制动蹄15．滚轮16．制动蹄支架17．防尘盘18．垫片19．制动凸轮轴20．衬套21．凸轮支架板 22．支架螺栓23．凸轮支架图2—6 457后桥制动器零部件分解图二、457驱动中桥结构图2—7至图2—13给出了457驱动中桥各分总成零件分解图。
汽车驱动桥维修技术标准
汽车驱动桥维修技术标准一、前言汽车驱动桥作为汽车动力传输系统的重要组成部分，其性能和可靠性直接影响着整车的行驶稳定性和安全性。
对汽车驱动桥的维修技术进行标准化管理十分重要。
本标准旨在规范汽车驱动桥的维修技术，保障汽车行驶安全和可靠性。
二、故障诊断1. 检查传动轴、万向节、差速器等传动部件的工作状况，排除传动系统异响、抖动等故障。
2. 对驱动桥齿轮、轴承进行检查，发现异常磨损、断裂等情况及时处理。
3. 检查驱动桥油封、轴承密封情况，排查漏油、渗油等情况。
三、拆装维修1. 在拆卸驱动桥前，应先清洗干净表面，避免污染零件。
2. 拆卸时应根据技术要求使用适当工具，并依照拆卸顺序进行操作。
3. 拆卸后的零部件应进行清洗、检查、测量尺寸，以确认零件是否达到报废标准。
4. 再装配时，应按照技术要求进行定位、调整，确保各零部件间的配合间隙符合要求。
四、调试检查1. 组装完成后，应进行转向试验，检查驱动桥运转是否平稳、无噪音。
2. 进行行驶试验，检查传动系统工作是否正常、无异响、抖动等现象。
3. 检查驱动桥油封、轴承密封情况，验证是否存在漏油、渗油等情况。
五、保养维护1. 定期更换驱动桥油，保证油品清洁，防止杂质对传动部件的损害。
2. 定期检查传动轴、万向节、差速器等传动部件的工作状况，及时更换磨损零件。
3. 定期检查驱动桥轴承、油封情况，保证密封性能，避免漏油、渗油。
六、安全注意事项1. 在维修过程中应确保车辆牢固支撑，保证维修人员安全。
2. 使用适当的防护装备，防止液体溅射或尘埃吸入对人体造成伤害。
3. 严格按照维修手册和标准操作流程，避免操作失误导致事故发生。
七、结语本标准制定了关于汽车驱动桥维修技术的具体要求和操作流程，旨在规范驱动桥维修活动，提升汽车维修技术水平，保障车辆行驶安全和可靠性。
标准实施后，需要不断总结经验，及时更新技术，确保标准的持续有效性。
汽车驱动桥维修技术标准
汽车驱动桥维修技术标准汽车驱动桥是汽车的重要组成部分，负责传递发动机动力到车轮上。
其维修技术标准对于汽车的安全性和性能都至关重要。
下面将就汽车驱动桥维修技术标准进行详细介绍，以便更深入了解。
一、汽车驱动桥的结构和原理汽车驱动桥一般由主减速器、差速器、半轴以及驱动轴组成。
主减速器可通过齿轮传动将发动机的动力传递给差速器，差速器再通过半轴将动力传递至车轮上。
整个系统的结构比较复杂，需要精准的设计和精密的加工工艺。
差速器的作用是使车轮能够以不同的速度旋转，从而使车辆在转向时能够更加灵活，改善悬挂系统的工作状态。
汽车驱动桥的结构是非常重要的。
二、汽车驱动桥的维修技术标准1. 检修方法标准在检修汽车驱动桥时，需要按照一定的方法进行检测和修复。
包括检查主减速器、差速器、半轴等部件的磨损情况，以及齿轮啮合间隙、轴承间隙等参数的测量。
还需对零部件进行磨损量和变形量的检查，保证其在正常范围内。
2. 维修工艺标准在维修汽车驱动桥时，需要遵循一定的工艺标准。
包括正确的拆卸和安装步骤，对于齿轮、轴承等部件的磨损情况进行修复和更换。
并且需要按照规定的扭矩进行紧固，确保汽车驱动桥在使用过程中能够稳定可靠。
3. 部件更换标准在汽车驱动桥的维修过程中，如发现零部件有损坏或者磨损严重的情况，需要进行更换。
但是更换零部件时需要选择符合原厂标准的配件，确保其性能和质量与原件相当，从而保证汽车驱动桥的可靠性和安全性。
4. 质量控制标准在汽车驱动桥的维修过程中，对于各个环节的质量进行有效的控制是非常重要的。
需要对维修过程中的材料、工艺、操作、检测等进行严格的把控，确保汽车驱动桥维修的质量和安全性。
5. 安全标准汽车驱动桥维修过程中需要特别注意安全问题。
操作人员需要严格遵守安全操作规程，保证在维修过程中不会出现工伤事故。
同时需要对汽车驱动桥进行相关的安全检查，确保在使用过程中不会出现故障，保障车辆和驾驶者的安全。
汽车驱动桥的维修技术标准对于汽车的安全性和可靠性具有重要意义。

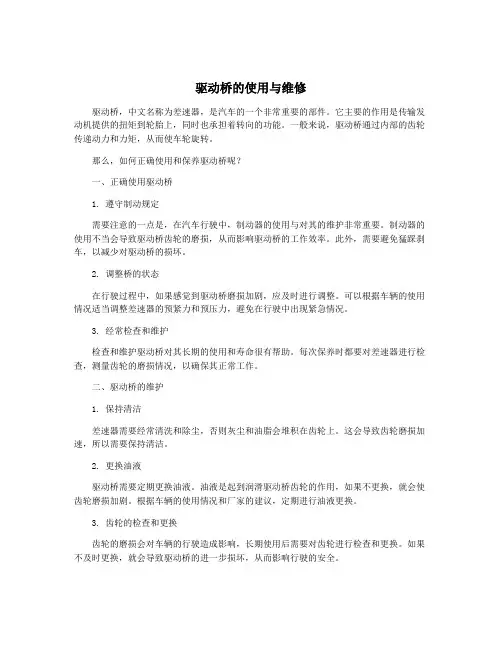

驱动桥的使用与维修
