自来水加压泵站
供水加压泵站施工方案
供水加压泵站施工方案XXX的铝厂需要建设一个给水加压泵房。
为了实现这个目标，XXX于2003年6月26日编制了施工组织设计。
以下是对这个设计的概述。
编制依据包括：铸造循环水施工图，有关法律、法规、规章制度和江苏省预算定额，施工验收规范和建筑工程施工承包合同。
本工程建筑面积为210.83平方米，是一层砖混结构。
在2号到5号轴之间，有一个开口池体结构，深度为-3000毫米，池底砼厚度为400毫米，池壁砼厚度为300毫米。
其余部分为承台基础，基础深度为-1600毫米，尺寸为2600*2600.屋面为现浇砼梁板结构，高度为4.6米，抗震等级为三级抗震烈度7度设防。
施工准备包括施工质量、安全管理体系，施工机械和施工人员安排。
泥工班、木工班和钢筋班等共计52人，将使用砼搅拌机、振动棒和平板震动机等机械设备。
主要材料计划包括石子、水泥、黄砂、木材、钢模、钢筋和红砖等。
施工进度计划详见附图。
施工方法将遵照建筑工程基本建设程序，先地下，再地上，先主体，后装修的原则进行施工。
基础工程是首要的一步。
工程放线的定位由工地技术负责人组织，公司测量部门进行复核。
施工队负责设备基础放线，技术负责人进行复核。
挖土方面采用机械开挖，挖土深度、挖土范围、挡土措施如图1所示。
排水沟四周设置300×200排向集水井，集水井位置见图1.C10素砼垫层施工，模板采用100高钢模，局部使用100高木模进行找补，以确保模板顺直。
上表面水平需拉线施工砼浇筑，要振捣密实，表面要压光处理。
钢筋绑扎前需要清理施工面杂物和泥土。
钢筋绑扎需要按图纸尺寸放线定位绑扎，按设计要求钢筋的规格、尺寸、搭接长度、搭接位置要准确，要确保砼保护层厚度。
基础挡土墙兼作模板时，外露部分用1：2水泥砂浆粉平压光。
砼池底模板及池壁模板加固要稳而牢固，池壁模板加固方法如图2所示，对拉螺栓布置水平方向每900mm，垂直方向每1000mm设置对拉螺栓一根。
砼浇筑时，先浇筑底板再浇筑板墙，板墙浇筑高度不允许超过500.砼停留时间不超过45分钟即初凝时间。

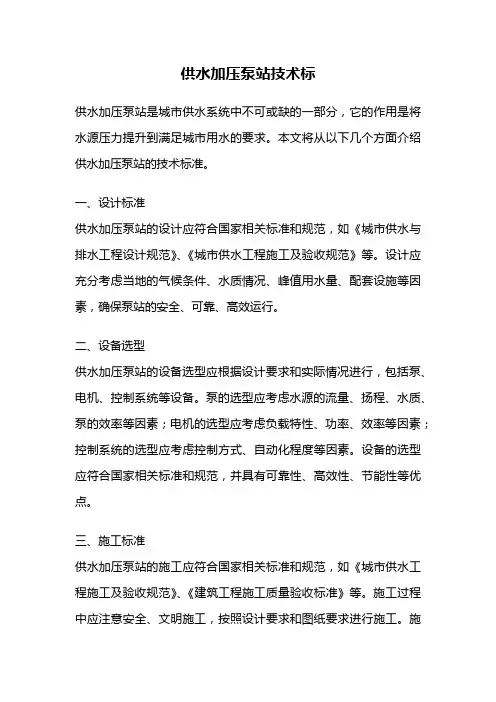

供水加压泵站技术标
供水加压泵站技术标供水加压泵站是城市供水系统中不可或缺的一部分，它的作用是将水源压力提升到满足城市用水的要求。
本文将从以下几个方面介绍供水加压泵站的技术标准。
一、设计标准供水加压泵站的设计应符合国家相关标准和规范，如《城市供水与排水工程设计规范》、《城市供水工程施工及验收规范》等。
设计应充分考虑当地的气候条件、水质情况、峰值用水量、配套设施等因素，确保泵站的安全、可靠、高效运行。
二、设备选型供水加压泵站的设备选型应根据设计要求和实际情况进行，包括泵、电机、控制系统等设备。
泵的选型应考虑水源的流量、扬程、水质、泵的效率等因素；电机的选型应考虑负载特性、功率、效率等因素；控制系统的选型应考虑控制方式、自动化程度等因素。
设备的选型应符合国家相关标准和规范，并具有可靠性、高效性、节能性等优点。
三、施工标准供水加压泵站的施工应符合国家相关标准和规范，如《城市供水工程施工及验收规范》、《建筑工程施工质量验收标准》等。
施工过程中应注意安全、文明施工，按照设计要求和图纸要求进行施工。
施工质量应符合国家相关标准和规范，确保泵站的安全、可靠、高效运行。
四、运行维护标准供水加压泵站的运行维护应符合国家相关标准和规范，如《城市供水与排水工程运行维护规范》、《电气设备运行维护规范》等。
泵站的运行应按照设计要求进行，定期进行检查、维护和保养，发现问题及时处理，确保泵站的正常运行。
同时，还应做好设备的保养和检修工作，确保设备的正常运行和延长使用寿命。
五、安全防护标准供水加压泵站的安全防护应符合国家相关标准和规范，如《城市供水与排水工程安全管理规定》、《电气安全用电规定》等。
泵站应设置完善的安全防护装置，包括防火、防盗、防爆等措施。
同时，还应做好现场安全管理工作，提高员工的安全意识，确保泵站的安全运行。
供水加压泵站的技术标准对于城市供水系统的安全、可靠、高效运行具有重要意义。
只有按照标准进行设计、选型、施工、运行维护和安全防护，才能确保泵站的正常运行和满足城市的用水需求。
自来水加压泵站施工方案
自来水加压泵站施工方案1. 引言本文档描述了自来水加压泵站的施工方案。
自来水加压泵站是用于提高自来水供水压力的设备，常用于高层建筑、远离供水源的地区和供水压力不够的地区。
本文档将介绍泵站的选址、工程施工流程、设备选型等内容。
2. 泵站选址2.1 地理条件自来水加压泵站的选址需要考虑以下地理条件：•靠近水源：泵站应尽可能靠近自来水供水主管线或水源，以缩短供水管道的长度，减少压力损失。
•交通便利：泵站应选择交通便利的地点，方便设备运输和维护。
•居民稀少：泵站应选择居民稀少的地区，减少噪音和安全风险对居民的影响。
2.2 环境影响评估在选址过程中，需要进行环境影响评估，评估泵站建设对周边环境的影响。
评估内容包括噪音、震动、水土保持等方面，确保泵站建设符合环境保护要求。
3. 工程施工流程3.1 前期准备工作前期准备工作包括：•泵站设计：根据用户需求和当地供水情况，设计泵站的容量、压力等参数。
•材料准备：采购所需的施工材料，包括钢材、管道、电缆等。
•施工方案编制：根据设计要求编制施工方案，确定施工流程和工期。
3.2 地基处理地基处理包括：•清理工地：清除施工区域内的杂草、垃圾等。
•地表平整：将施工区域的地表进行平整处理，确保施工的安全和顺利进行。
•地基处理：根据地质情况选择适当的地基处理方式，如回填、加固等，确保泵站的稳定性。
3.3 结构施工结构施工包括：•建设泵房：根据设计要求搭建泵房，包括基础施工、墙体建设、屋顶施工等。
•安装设备：根据设计要求安装泵站所需的设备，包括主泵、控制系统、水箱等。
•配管安装：根据设计要求进行配管安装，包括进水管道、出水管道、排气管道等。
3.4 电气安装电气安装包括：•配电系统安装：根据设计要求安装配电系统，包括变压器、开关柜等。
•控制系统安装：安装泵站的控制系统，包括PLC控制器、传感器等。
•照明系统安装：安装泵房内的照明系统，确保施工和维护的安全。
3.5 系统调试系统调试包括：•设备调试：对安装完成的设备进行调试和测试，确保设备运行正常。
自来水厂加压泵站原理
自来水厂加压泵站原理自来水厂加压泵站，这个名字听起来挺复杂的，但其实就是让我们家里水龙头流出水的“幕后英雄”。
想象一下，早上起来，太阳刚冒头，迷迷糊糊地走到厨房，打开水龙头，咕咚，水就来了，这背后可是有一整套设备在默默工作呢。
加压泵站就像是水的“助推器”，负责把水从水厂送到每个家庭，让大家的生活更加方便。
别小看这个加压泵，没它的帮忙，水就像个懒散的小孩，根本不想动。
说到加压泵，先得了解水厂的工作。
水厂就像个大厨房，处理着从河流、湖泊或地下水源抽来的水。
水在这里经过过滤、消毒，变得干干净净，才会被送到我们家。
可是，有时候水管网络太长，水的压力就不够了。
这个时候，加压泵就要出马了。
它们像是健身房的教练，把水“练”得更有劲，确保每个地方都能喝上水。
这可不是小事，想象一下，周末一家人聚在一起，烧烤时水管干枯，那可真是笑话。
加压泵其实也分好几种，有的专门用在自来水厂里，有的则是用在小区里。
这些泵站就像一座座“小山”，时刻准备着，随时给水加个把劲。
它们的工作原理其实挺简单，水从进水口流入泵体，泵里的叶轮开始转动，水就被推得飞快，流向出水口，嘿，这下水就能一路高歌，直达千家万户。
简单来说，加压泵就是把水从低处推到高处，像极了我们在爬山时的“助力器”。
别忘了，加压泵也有它的脾气。
水管太窄、堵塞或者水源不足，它可就难以发挥作用，反而会出现“水流不畅”的现象。
这个时候，管理人员就得出马，进行检查和维护。
就像养宠物一样，得时常关注，才不会让它生病。
这些维护工作虽然不太显眼，但却是确保水流畅通的重要一步。
说到这里，你可能会想，加压泵的能耗可不低吧？没错，很多人都担心这个。
为了减少能耗，现代的加压泵站可真是费尽心思。
有的甚至用上了智能控制系统，根据需求自动调节水压，省电又省心，简直是“聪明绝顶”。
听到这些，你是不是也会对这些设备刮目相看呢？现在有些地方还在尝试用可再生能源，比如太阳能、风能来驱动加压泵。
这可真是环保又省钱的好主意。
自来水加压泵站
自来水加压泵站设备特点传统的供水方式离不开蓄水池，蓄水池中的水一般由自来水管网供给，这样，原来有压力的水进入水池后变成了零压力，然后再从零压力开始加压，造成大量电力资源的浪费。
1.箱式无负压供水设备设备为微机全自动控制变频调速运行，停电设备自动停机，来电自动开机，完全做到全自动。
2.设备采用多级全不绣钢加压泵，泵壳，叶轮及主要配件均采用食品级不绣钢材质制造，流通光滑，高效节能，运转平稳，噪音极底，整机性能优异，是理想的绿色环保节能型给水设备。
3.无需修建水池或水箱，也不需设置大型气压罐，节省了一大笔投资，而且由于能充分利用自来水管网自身压力。
4.卫生无污染，供水系统从自来水管网至用户水龙头为全封闭结构。
污染物不会进入系统，水体不与空气直接接触，过滤部件采用食品级不绣钢制作，无二次污染机会，环保卫生。
5.节能效果显著，设备直接与自来水管串接，在自来水厂一次供水管网压力的基础、上叠加所需的压力，差多少，补多少，能充分利用管网的压力，用水低峰期，设备甚至不需要运行，与传统给水设备比，节能达30%-90%6.节约水资源，不用定期清洗消毒，不浪费水资源和人力资源。
节约维护费用。
7.占地面积小，不需要建造蓄水池或水箱不需要配置大型气压罐，大大节约了系统占地面积，可以利用节约的土地提高地产利用率，符合国家节约土地的要求。
8.安装简便，只需连接进出水管，施工周期短，安装简单。
9.运行稳定，振动小，噪音低(噪音值低于50分贝)。
10.系统供水稳定，充分保证系统末端压力。
11.可附加自动巡检功能，降低物业管理费用。
12.采用PLC可编程控制全自动运行，操作维护方便。
13.一体化专业设计，结构紧凑，投资少，安装方便，外形美观。
14.利用管网压力的叠加以及自动变频运行方式，节能效果得到显著提高(大干40%)。
15.配套安装方便，只有一个市政管网进口和一个供水出口。
供水设备中变频泵操作时应注意以下几点：①禁止无水运行，不要调节吸入口来降低排量，禁止在过低的流量下运行;②监控运行过程，彻底阻止填料箱泄漏，更换填料箱时要用新填料;③确保机械密封有充分冲洗的水流，水冷轴承禁止使用过量水流;④润滑剂不要使用过多;⑤按推荐的周期进行检查。
给水加压泵站施工方案设计
给水加压泵站施工方案设计
设计目标:
本方案的设计目的是为了给水加压泵站的施工提供指导。
其目
标是使施工过程尽量安全、高效，并确保工程质量达到预期的要求。
设计步骤：
1.初步设计：根据工程需求确定加压泵的型号和数量，并选定
最佳的泵房设计。
2.施工图设计：根据初步设计的结果，设计出泵房的平面图、
立面图和施工剖面图，并根据现场实际情况确定泵房的基础设计。
3.施工准备工作：确定施工队伍配置、施工设备的选择和资料
的准备等。
4.材料选购：按照设计需求，选购加压泵、管道和阀门等相关
材料。
同时，要检查材料质量和保证供货时间。
5.现场施工：根据施工图纸进行施工，注意现场安全，确保施工进度和质量。
6.试运行和调试：安装完毕后，进行试运行和调试，确保运行稳定和正常。
设计要点：
1.加压泵的选择：应根据设计需求选择合适的型号和数量，同时考虑泵房的实际使用情况和运行成本等。
2.泵房的设计：应根据加压泵的数量和型号确定泵房的结构和面积，并保证其安全和可靠性。
3.管道的敷设：管道敷设应遵循管道规范，保证管道连通性和密封性。
4.阀门的选择：应根据管道设计和操作要求选择合适的阀门。
5.施工验收：在施工完成后，应进行必要的验收和检查，以确保工程质量符合设计标准和要求。
总结：
本方案从设备选型、施工图设计、现场施工、试运行和调试等方面综合考虑，注意安全、质量和效率，以确保给水加压泵站施工的顺利进行和工程质量的保证。
加压泵站方案范文
加压泵站方案范文一、方案背景随着现代城市化进程的加快，城市用水量不断增长，给城市供水系统带来了很大的压力。
为了保证居民的正常用水需求，并提高供水系统的运行效率，需要建设一座加压泵站。
本方案的目的是建设一座集抽水、加压和输送为一体的加压泵站，用于提高城市供水系统的供水能力和在高层建筑等特殊场所的供水压力。
二、方案内容1.选址：加压泵站应选址在靠近水源的地方，便于抽水。
同时，选址应尽量远离居住区和敏感区域，减少对居民生活和环境的影响。
2.泵站建筑设计：泵站建筑应具有良好的隔音、隔热和防水性能，以减少噪音对周边居民的影响，保持泵站设备的正常运行。
建筑结构应稳固，并考虑到未来扩建的可能性。
3.设备选择：选择高效、可靠的抽水机和增压泵作为主要设备，确保泵站的稳定运行和长期使用。
同时，根据供水系统的需求，合理配置设备数量和规格，以满足供水系统的工作要求。
4.自动控制系统：建议采用先进的自动控制系统，实现对泵站设备的远程监控和控制。
通过传感器对供水压力、水流量和水质等进行实时监测，以及通过自动开关和变频器控制设备运行，提高泵站的运行效率，降低能耗。
5.安全保护措施：建议在泵站设立安全警报系统，通过监测设备的状态和环境参数，及时对可能的故障和安全隐患进行预警，并采取相应的措施进行处理。
同时，加强设备的维护和保养，定期检查和更换关键部件，确保设备的安全可靠运行。
三、方案优势1.提高供水能力：加压泵站能够抽取和输送更多的水源，提高城市供水系统的供水能力，满足日益增长的用水需求。
2.提升供水压力：通过增压泵的作用，能够提高供水系统的水压，确保供水到达高层建筑和远处的用户，解决供水压力不足的问题。
3.节能减排：采用高效设备和自动控制系统，能够降低泵站的能耗，减少对环境的污染。
4.智能运维：自动控制系统的应用可以实现对泵站设备的远程监控和控制，减少人工操作和巡检的工作量，提高泵站的运维效率。
四、方案实施1.项目筹备：组织相关技术和管理人员进行项目的勘测、设计和评估，确定项目的可行性和可行性研究报告。
供水加压泵站施工方案
供水加压泵站施工方案目录一、前言 (4)1.1 编制目的和意义 (5)1.2 方案适用范围 (6)1.3 方案编制依据 (7)二、工程概况 (7)2.1 工程基本情况 (8)2.2 工程地质与水文条件 (9)2.3 工程施工特点及难点分析 (10)三、施工准备 (11)3.1 施工材料准备 (12)3.1.1 泵类设备 (13)3.1.2 电气设备 (13)3.1.3 自动化控制系统 (14)3.2 施工设备选择 (17)3.3 施工队伍组织 (18)3.4 施工场地布置 (19)四、泵站设计与安装 (20)4.1 泵站总体设计 (21)4.1.1 泵房布置 (23)4.1.2 阀门及管道布置 (23)4.1.3 电气控制系统设计 (24)4.2 泵组安装 (26)4.2.1 泵体安装 (26)4.2.2 叶轮安装 (28)4.2.3 轴承安装 (29)4.2.4 密封安装 (30)4.3 电气设备安装 (32)4.3.2 电气元件安装 (34)4.3.3 接地系统安装 (35)4.4 自动化控制系统调试 (36)五、工程施工 (37)5.1 土建工程 (39)5.1.1 建筑物基础施工 (40)5.1.2 管道铺设 (42)5.1.3 管沟及设备基础施工 (42)5.2 消防设施安装 (43)5.2.1 消防水池设置 (44)5.2.2 消火栓安装 (46)5.2.3 灭火器配置 (47)5.3 环境保护措施 (48)5.3.1 施工噪声控制 (50)5.3.3 生态恢复 (52)六、质量与安全保证 (53)6.1 质量管理体系 (54)6.1.1 质量方针与目标 (55)6.1.2 质量保证措施 (56)6.1.3 质量检验与验收 (58)6.2 安全生产管理 (59)6.2.1 安全生产责任制 (60)6.2.2 安全教育培训 (61)6.2.3 安全防护措施 (63)七、工程验收与移交 (64)7.1 工程验收程序 (66)7.1.1 验收标准 (66)7.1.2 验收组织与参与人员 (68)7.1.3 验收记录与签字 (69)7.2 工程移交 (69)7.2.1 移交内容与要求 (71)7.2.2 移交手续办理 (72)7.2.3 后续服务与维护 (73)一、前言本供水加压泵站施工方案旨在详细阐述构建高效、可持续的城市供水系统的总体规划与实施路径。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
自来水加压泵站
自来水加压泵站安装顺序
1、自来水加压泵站整套水泵运到现场。
附带底座者已装好电动机。
找平底座吋可不必卸下水泵和电机。
2、自来水加压泵站将底座放在地基上。
在地脚螺钉附近垫楔形垫铁。
将底座垫高约20?40毫米。
准备找平后填充水螺浆之用。
3、自来水加压泵站用水平仪检査底座的水平度。
找平后扳紧地脚螺母用水泥浆填充底座。
4、自来水加压泵站经3-4天水泥干固后。
再检査一下水平度。
5、自来水加压泵站将底座的支持平面、水泵脚、电机脚的平面上的污物洗清除;并把水泵和电机放到底座上。
6、自来水加压泵站调整泵轴水平。
找平后适当上紧螺母。
以防走动。
待调节完毕后再安装电机。
在不合水平处垫以铁板,泵和联轴器之间留有一定间隙。
7、把平尺放在联轴器上。
检査水泵轴心线与电机轴心线是否重合。
若不重台。
在电机或泵的脚下垫以薄片,使两个联轴器外圆与平尺相平。
然后取出垫的几片薄铁片。
用经过刨制的整块铁板来代替铁片。
并重新检査安装情况。
为了检查安装的精度。
在几个相反位置上
用塞尺。
测量两联轴器平面的间隙。
联轴器平面一周上最大和最小间隙差数不得超过0.3毫米。
两端中心线上下或左右的差数不得超过0.1毫米。
湖南沃尔特自来水加压泵站经精心加工装配，振动小，故建议一般不采用安装隔振器，书中所注隔振器为推荐规格，一般情况下推荐采用联接板与基础直接联接方式。
自来水加压泵站系统特点
1、自来水加压泵站节电：优化的节能控制软件，使水泵实现最大限度地节能运行;
2、自来水加压泵站节水：根据实际用水情况设定管网压力，自动控制水泵出水量，减少了水的跑、漏现象;
3、自来水加压泵站运行可靠：由变频器实现泵的软起动，使水泵实现由工频到变频的无冲击切换，防止管网冲击、避免管网压力超限，管道破裂。
4、自来水加压泵站联网功能：采用全中文工控组态软件，实时监控各个站点，如电机的电压、电流、工作频率、管网压力及流量等。
并且能够累积每个站点的用电量，累积每台泵的出水量，同时提供各种形式的打印报表，以便分析统计。
5、自来水加压泵站控制灵活：分段供水，定时供水，手动选择工作方式。
6、自来水加压泵站自我保护功能完善：如某台泵出现故障，主动向上位机发出报警信息，同时启动备用泵，以维持供水平衡。
万一自控系统出现故障，用户可以直接操作手动系统，以保护供水。
自来水加压泵站系统特点
1、自来水加压泵站节电：优化的节能控制软件，使水泵实现最大限度地节能运行;
2、自来水加压泵站节水：根据实际用水情况设定管网压力，自动控制水泵出水量，减少了水的跑、漏现象;
3、自来水加压泵站运行可靠：由变频器实现泵的软起动，使水泵实现由工频到变频的无冲击切换，防止管网冲击、避免管网压力超限，管道破裂。
4、自来水加压泵站联网功能：采用全中文工控组态软件，实时监控各个站点，如电机的电压、电流、工作频率、管网压力及流量等。
并且能够累积每个站点的用电量，累积每台泵的出水量，同时提供各种形式的打印报表，以便分析统计。
5、自来水加压泵站控制灵活：分段供水，定时供水，手动选择工作方式。
6、自来水加压泵站自我保护功能完善：如某台泵出现故障，主动向上位机发出报警信息，同时启动备用泵，以维持供水平衡。
万一自控系统出现故障，用户可以直接操作手动系统，以保护供水。
自来水加压泵站厂家，自来水加压泵站原理
产品特点
1. 自来水加压泵站按辅助供水方式可分为无辅助供水、小型水泵辅助供水、小型气压水罐辅助供水3种
无辅助供水：同型号水泵互为备用，小流量供水时效率较低;
小型水泵辅助供水：有两种以上规格的水泵(主泵和副泵)，大流量条件下主泵运行，小流量条件下启用副泵，夜间流量接近零时仍然存在能量浪费;
小型气压水罐辅助供水：小流量条件下切换到气压供水方式，避免能量浪费，隔膜式气压水罐可缓冲水锤压力波动。
2. 自来水加压泵站按稳流罐构造可分为气水分离、气水接触2种
气水分离：利用胶囊将水和空气隔离，空气与水无接触，卫生条件好，对水锤压力波动有缓冲作用;
气水接触：消除负压时空气通过过滤器进入稳流罐，空气与水有接触，卫生条件取决于过滤器质量。
3. 自来水加压泵站按供水压力可分为恒压变量、变压变量2种
恒压变量：供水量随用水量变化，但供水水压保持设定值的供水方式。
控制简单，但节能不充分;
变压变量：供水量随用水量变化，供水水压按设定供水工作曲线或配水管网终端多点压力控制的供水方式。
节能充分，控制系统比较复杂，管网压力有波动。
自来水加压泵站变频控制原理
用变频调速来实现恒压供水，与用调节阀门来实现恒压供水相比，节能效果十分显着(可根据具体情况计算出来)。
其优点是：
1、起动平衡，起动电流可限制在额定电流以内，从而避免了起动时对电网的冲击;
2、由于泵的平均转速降低了，从而可延长泵和阀门等的使用寿命;
3、可以消除起动和停机时的水锤效应;
一般地说，当由一台变频器控制一台电动机时，只需使变频器的配用电动机容量与实际电动机容量相符即可。
当一台变频器同时控制
两台电动机时，原则上变频器的配用电动机容量应等于两台电动机的容量之和。
但如在高峰负载时的用水量比两台水泵全速供水量相差很多时，可考虑适当减小变频器的容量，但应注意留有足够的容量。
