空调机及飘窗设计
居民楼空调机位的规范使用
居民楼空调机位的规范使用新建小区居民楼空调机位的设计主要有两类，一类是设置在业主房屋外墙的高度范围内，另一类则设置在业主飘窗的顶板之上，后者比较容易产生空调机位的使用纠纷。
为避免纠纷，首先需要了解飘窗的结构，通常在业主室内可以直观看到飘窗的顶板要低于房顶300mm左右，而由室外看飘窗的顶板距上层业主的地面大约300mm左右，一般飘窗顶板上空调机位的高度为600mm左右；其次需要了解空调外机的安装特点，由于飘窗顶板上方安装空调外机的空间高度仅有600mm左右，一般无法使用随机配置的壁挂式支架，只能将空调外机安装在飘窗顶板上，需要用水平减震支架以降低噪音传导并防止空调外机倾倒、坠落，并要处理好地脚螺栓孔的防雨。
不可否认，空调机位设计的第一类方案最理想，即便于安装也能避免纠纷；受各种条件限制而出现的另一类设计方案，比较容易产生纠纷的原因，主要是相邻业主误认为空调机位有部分占用了自家房屋的外墙，并会受到空调外机噪音的更多影响。
可见，设计和物业管理单位有责任避免此类纠纷的发生，还要防范因安装不当形成的安全隐患，应事先确定方案并加强宣传和管理，为此还需要解决以下认识问题：一、飘窗随房屋出售后，属于业主所有，因此飘窗顶板的使用权是受我国法律保护的财产权利；二、根据我国相关法律规定，居民楼的外墙属于相邻业主共有，空调机位设置应符合建筑设计规范，而统一在飘窗顶板上设置空调机位并不存在侵害相邻共有权；三、将空调外机安装在自家飘窗顶板上方，可以减少空调噪音（主要是通过飘窗顶板传导）对相邻业主的影响；四、可以避免空调安装（地脚螺栓钻孔）不当造成他人飘窗顶板漏水，减少新的邻里纠纷；五、室内墙预留空调安装孔，应高于冷凝水管预留接口，应低于自家飘窗顶板上沿，确保空调冷凝水下流、热气上行顺畅；六、业主安装空调前需了解空调安装及使用要求，物业管理单位应按规范向业主说明并加强管理，避免邻里纠纷，消除安全隐患。
实际，新建小区居民楼空调机位使用中存在的混乱现象，还与空调外机安装的通道不畅有关，正是这一设计缺陷又使空调安装人员为图方便而误导业主，甚至建议业主将外机安装于自家飘窗下方的空调机位，因此就形成对他人财产权利的侵犯并引起民事纠纷。
南方高层住宅室外空调机位的合理性设计研究
南方高层住宅室外空调机位的合理性设计研究作者：黄涵琳来源：《建材发展导向》2015年第02期摘要：空调室外机位是建筑立面的重要组成部分和不可忽视的构图元素，除了要考虑对立面的影响以外，还要兼顾空调工作运转和安装维修的要求，文章在分析南方高层住宅中目前常见室外机位做法优缺点的基础上，提出改进建议，为建筑师做室外空调机位的设计提供较全面与合理的参考依据。
关键词：室外空调机位；合理性；周全性我国南方地区人口密集，高层住宅是住宅建设的主流，这里气候夏热冬暖，潮湿多雨，空调成为提高生活舒适度的多数家庭必备的家用电器。
分体式空调因其安装比较灵活，室内美观且噪音小，是目前采用较多的空调方式。
由于空调室外机位成为高层住宅外立面的一个必要的构图元素，如今建筑师在美观上，对室外机位的设置与建筑立面的整体协调关系也比较敏感，新建住宅更多的采用隐而不露，露而雅观的处理方法，一改以往用金属支架支撑的简陋做法。
但是，很多时候因为过分注重外观，而忽略空调室外机的工作运转和安装维修的需求，给住户带来诸多不便。
本文通过分析高层住宅中常见的室外机位做法的优缺点，针对存在的问题提出若干改进建议。
1 目前室外空调机位设计方法空调室外机位的配置目前比较常见的做法归纳总结出有以下几种类型：1.1 直接外露式1.1.1 平面轮廓复杂时，常利用阴角、凹槽、天井隐蔽设置空调机位。
1.1.2 设置集中的空调大平台，将多房间的空调室外机集中放置在一起。
1.1.3 直接放置在阳台。
1.2 隐蔽式1.2.1 与凸窗相结合。
在凸窗的下部或侧边安装隐蔽的空调机位，与凸窗形成整体。
1.2.2 设于凸窗与阳台之间。
2 存在问题分析通过现场调研，发现这些设计方法在实际运用中存在一些现象和问题大致可以概括为以下几点：住户并没有将空调室外机安装在原本设计好的室外机位内，而是自行焊接空调金属架；百叶板被住户自行拆除；空调机位的设计不利于维修和保养；空调外机和室内机的连接管长度过长，制冷效果大打折扣。
住宅空调机位设计指引
目录一、空调机位设计指引概述 (2)二、空调机设置原则 (2)三、空调室外机位的尺寸要求 (2)四、空调百叶的设计要求 (4)五、空调机位置设计、安装要求 (7)六、空调机位的冷凝水管、电气设计要求 (8)七、空调机位的缺陷案例 (12)八、空调机位详图示例（cad）一、空调机位设计指引概述各入住园区空调安装问题频出，例如空调没法装必须用吊篮、空调外机放不下、空调位不合理、空调开孔不合理等等现象，交付使用后会尤其凸显。
设计解决空调位问题必须在设计管理中重点关注，并形成管控。
本指引目的为通过设定空调机位设计标准，在建筑方案、施工图、实施阶段的不断控制，避免因设计导致的空调机位问题。
家用空调大致可分为分体空调及家用中央空调两种。
本指引重点为分体空调机位的设计。
二、空调机位设置原则1、每个居室均应设置空调机位，如赠送空间未来可能改造成房间，也应预留空调机位。
2、设计时根据房间面积计算房间匹数，并考虑客厅与餐厅联通时应叠加面积。
3、2P以上的客厅空调机应预留柜机位置。
4、室外空调机位应便于安装空调机，尽量在门窗开启扇、阳台附近等人可达处设置。
5、空调机杜绝与阳台设在同一个空间内，避免业主封闭阳台后影响空调机位使用，应与阳台有明确隔断界限。
6、空调室内机的设计应方便装修，避免与家具设备位置冲突，并考虑人体舒适性。
7、如果两个室外机在同一层高内垂直重叠布置，那么两个空调室外机上下之间设隔板（如图）。
7.1、空调机位不能设置为内凹式。
7.2、两面围合的空调机位在层高线上设混凝土空调隔板。
设置转角百叶，开启扇设在靠近窗户开启扇一侧。
三、空调室外机位的尺寸要求1、市场供应的分体空调室外机尺寸目前市场供应的分体空调的常见品牌为格力、美的、海尔、三菱、三星等，匹数越大的空调室外机越大，其中格力空调的室外机相对最大，变频与定频空调的室外机尺寸也不同。
设计时根据房间面积计算房间匹数，并考虑客厅与餐厅联通时应叠加面积。
1P~3P冷暖机的参考制冷面积及室外机尺寸如下表格：常规空调机外机尺寸调查表（宽*厚*高）（mm)2、分体空调室外机净尺寸计算原则室外机位净宽A≥最大室外机宽度+200mm（安装空隙）+50mm（如有冷凝水管）+100mm（如有雨水管）百叶开启净宽B ≥最大室外机宽度+100mm （侧管安装尺寸）室外机位净深C ≥最大室外机厚度+ 150mm （安装空隙及散热距离）+50mm （如有冷凝水管）+100mm （如有雨水管）室外机位净高D ≥室外机高度+200mm3、 一拖一家用分体式空调室外机位尺寸：（包括一拖一的壁挂机、立柜机） 空调板为无组织排水，无地漏和排水立管。
广州规划关于阳台、飘窗、花池、空调搁板的技术要求

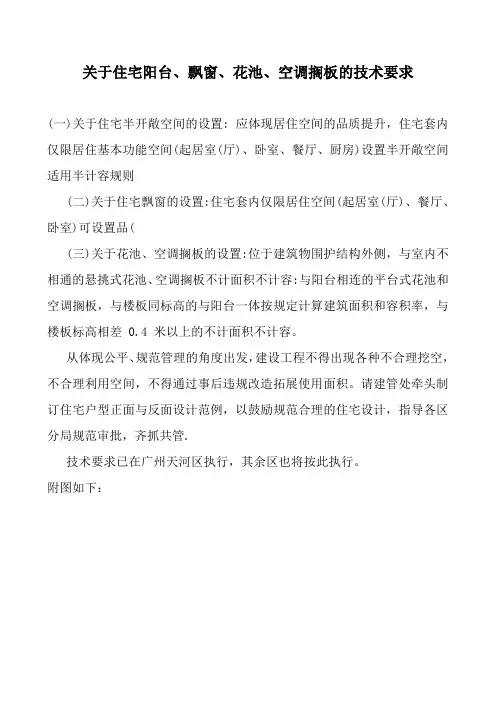

关于住宅阳台、飘窗、花池、空调搁板的技术要求
(一)关于住宅半开敞空间的设置: 应体现居住空间的品质提升，住宅套内仅限居住基本功能空间(起居室(厅)、卧室、餐厅、厨房)设置半开敞空间适用半计容规则
(二)关于住宅飘窗的设置:住宅套内仅限居住空间(起居室(厅)、餐厅、卧室)可设置品(
(三)关于花池、空调搁板的设置:位于建筑物围护结构外侧，与室内不相通的悬挑式花池、空调搁板不计面积不计容:与阳台相连的平台式花池和空调搁板，与楼板同标高的与阳台一体按规定计算建筑面积和容积率，与楼板标高相差 0.4 米以上的不计面积不计容。
从体现公平、规范管理的角度出发，建设工程不得出现各种不合理挖空，不合理利用空间，不得通过事后违规改造拓展使用面积。
请建管处牵头制订住宅户型正面与反面设计范例，以鼓励规范合理的住宅设计，指导各区分局规范审批，齐抓共管.
技术要求已在广州天河区执行，其余区也将按此执行。
附图如下：。
室外空调机位设计指引
室外空调机位设计指引首先，室外空调机位设计应遵循以下原则：1.安全性：空调机位必须安全可靠，防止机组发生倾斜、震动或滑动等危险情况。
空调机位的设计要充分考虑强度、稳定性和抗风能力。
2.通风性：空调机位必须保持良好的通风条件，以保证机组正常散热。
通风空间应充足，避免机组长期处于高温环境下。
3.减噪性：空调机位设计应考虑降低机组噪音对周围环境和人们生活的影响。
可以采取隔音板、消声器等措施，减少噪声传播。
4.方便维护：空调机位应为维护人员提供充足的工作空间，方便检修和维护。
5.美观性：空调机位应与建筑物外观相协调，避免对整体建筑形象产生影响。
接下来，我将详细说明室外空调机位设计的注意事项和指导原则。
1.选择合适的位置：空调机位的选择应考虑多个因素，如机组功率、机组类型、管道长度和重量等。
机位应尽可能远离窗户、门和通道，以减少噪音和震动对室内环境的影响。
2.确保合适的基础：空调机位需要有一个坚固的基础，以确保机组安全稳定。
基础可以使用混凝土，同时考虑地质条件和基础承载能力。
3.选择适当的支架：支架是连接机组和基础的重要组成部分。
支架应具有足够强度和稳定性，同时考虑机组的安全、维护和维修便利性。
4.控制噪音和振动：室外空调机位设计应采取措施减少噪音和振动对周围环境的影响。
可以使用隔音板、振动消除器等装置来降低噪音和振动。
5.提供足够的通风空间：空调机位应考虑机组正常运行所需的适当通风空间。
通风孔的位置和大小应根据机组的散热需求来确定。
6.提供便于维护的空间：空调机位应提供足够的工作空间，使维修和检修人员能够方便地进行维护工作。
考虑到机组的大小和维护要求，确保机位周围有足够的空间。
7.考虑环境保护：室外空调机位设计应考虑环境保护因素，如减少机组对周围环境的污染和影响。
可采用降噪、降震和节能设备，减少对大气和水资源的污染。
综上所述，室外空调机位设计是确保空调系统正常运行和维护的重要环节。
设计时应充分考虑安全性、通风性、减噪性、方便维护性和美观性等因素。
分体式空调室外机位在小型商铺中多种设计手法
分体式空调室外机位在小型商铺中多种设计手法分体式空调是商铺中常见的空调设备之一，它的室外机位于商铺外墙或屋顶，为商铺提供制冷和供暖等功能。
室外机的位置及设计对商铺的外观和空间利用有着重要的影响。
在小型商铺中，分体式空调室外机的设计手法多种多样，下面我们将介绍一些常见的设计手法。
一、隐藏式设计在小型商铺的外观设计中，一般追求简约大方，因此室外机的位置往往会被安排在商铺的侧面或者后面，以避免影响商铺正面的整体美观。
为了进一步减少影响，可以采用隐藏式设计，将室外机放置在一个隐蔽的位置，比如搭建一个小型的墙体或者装修一个类似于花箱的结构来遮挡室外机。
这样，商铺的外观在保持整洁的也可以实现室外机的合理利用。
二、装饰式设计另一种常见的设计手法是将室外机作为商铺外墙的装饰元素之一。
通过精心设计和装饰，可以将室外机融入到商铺外墙的整体风格中，使它成为外墙设计的一部分，起到点缀和美化的作用。
可以利用花园网或者铁艺花格等装饰元素将室外机包裹起来，形成一个独特的装饰效果。
在小型商铺中，这样的设计手法不仅可以起到装饰的作用，还可以增加商铺的特色和个性。
三、抬高式设计对于一些小型商铺来说，室外机的位置可能会受到地面和周围环境的限制，比如地面空间狭小或者周围有其它设施阻碍。
这时可以考虑采用抬高式设计，将室外机放置在商铺的屋顶或者高处。
通过合理设计和施工，可以将室外机置于一个不易被注意到的位置，同时也不影响商铺的正常使用。
这样不仅可以解决空间限制的问题，还可以减少室外机给商铺带来的视觉影响。
四、墙体整合式设计在一些小型商铺中，为了节省空间，室外机可能会直接安装在外墙上。
为了避免这种设计给商铺的外观造成不利影响，可以采用墙体整合式设计。
这种设计手法将室外机辅以一些特殊的装饰物或者外墙材料，使它与外墙融为一体，从而减少它对商铺整体外观的影响。
比如可以将室外机安装在外墙上，然后用与外墙相同颜色和材质的板材进行包裹，使它与外墙融为一体，实现外观整洁的效果。
恒大地产住宅空调机及飘窗设计总体原则
恒大地产住宅空调机及飘窗设计总体原则恒大地产住宅空调机及飘窗设计总体原则提要：附表一中”空调适用面积”为：不包括公摊面积、卫生间、阳台、空中花园等的户内面积。
该项数据以夏热冬暖、恒大地产住宅空调机及飘窗设计总体原则说明：（1）所有空调机室外机均需放入设计预留机位，并用百页或金属栏杆围蔽。
（2）采用小型中央空调和分体式空调两大类：集团年度选定的战略合作伙伴为”三菱重工”、”大金”、”三星”。
大金2～3匹机外观尺寸高735mm，三菱、三星同类机型高度≤650mm，远小于大金，所以建议18层以上户型不宜选用大金2～3匹机。
三星2～3匹机没有壁挂机品种，选购客厅用空调机时须注意。
小型中央空调及配送的分体式空调机配置方案需报集团审批。
（3）本节附图尺寸均为完成面净尺寸。
1小型中央空调系统:适用范围：户内部分：别墅、叠式别墅、高层空中花园洋房、复式花园洋房及情景洋房；首层大堂：超豪华户型及夏热冬暖、夏热冬冷地区的豪华户型。
空调室外机位的技术要求：附表一中”空调适用面积”为：不包括公摊面积、卫生间、阳台、空中花园等的户内面积。
该项数据以夏热冬暖、夏热冬冷地区为参照，其余气候区根据具体情况由暖通专业技术人员核算为准。
室外机需预留人员检修通道300mm宽，检修位不小于400mm宽，并应预留安装通道（见附图一）。
小型中央空调室外机的机位布置方式举例（见附图一）：附图一中第2种两侧封闭的布置方式因上方采光有限制，不宜设排风管（见附图二）。
正面进风口有阻挡的，反起高度不应大于900mm，并由暖通专业技术人员核算。
（见附图二.2B）附图一：附图二：机位两侧封闭布置方式剖面示意图附图三：机位尺寸与外观尺寸示意图附表一：小型中央空调机制冷量及外观尺寸、机位尺寸一览表三菱重工-制冷量5HP10、12、14、16HP18、20、22、24HP空调适用面积50-9090-300300-400估算套内面积65-120120-390390-500外观尺寸（长lx厚bx高h）970x370x13001350x720x16901350x720x2040机位尺寸（长Lx厚Bx高H）1～41400x850x18501750x1250x27001750x1250x280051400x600x18501750x1000x27001750x1000x2800进/出风方式三向进/侧出风三向进/顶出风三向进/顶出风大金-制冷量-4、5、6HP8、10HP12、14、16HP18、20HP 适用空调面积50-100100-160160-300300-400估算套内面积65-130130-210210-390390-500外观尺寸（长lx厚bx高h）900x350x1350930x765x16801240x765x16801880x765x1680 机位尺寸（长Lx厚Bx高H）1～41300x850x18501350x1300x27001700x1300x27002300x1300x270051300x550x18501350x1000x27001700x1000x27002300x1000 x2700进/出风方式三向进/侧出三向进/顶出风三向进/顶出风三向进/顶出风三星-制冷量-5、6HP8、10HP12、14HP16、18、20HP 适用空调面积50-100100-160160-250250-350估算套内面积65-130130-210210-390390-500外观尺寸（长lx厚bx高h）932x375x1128880x765x16461200X765X1646880x765x1646 组合2组机位尺寸空调室外机位置应考虑必要的维修及进、出风空间。
暖通空调——住宅外立面空调机与建筑立面的配合
空调机位的设计不仅对户型有很大的影响，其不同的形式选择对户型的影响也很大，不同的形式对外立面的影响也很大。
另外不同的设计形式决定着不同的安装方式，对空调机位形式的研究可以清晰户型设计时考虑其不同属性对建筑设计的影响。
根据空调形式不同主要分为分体式空调和集中式空调机位设计。
两者形式不同有着截然不同的设计思路。
常见的分体式空调对于业主来说主要考虑的是安装的位置及安装方式。
在设计时就需要考虑到其后期使用方便，同时更要考虑到机位对建筑外立面的影响。
一般情况下空调机位的设计需要考虑结合建筑外立面竖向线条的设计，当然也会把空调机位如何横向线条元素的设计。
主流的竖向设计不仅增加外立面竖向挺拔感更重要的是进入式的安装方式更方便后期使用。
一、空调机位设计要点常见的空调机位设计根据其不同的位置和形式选择也不同，主要分为独立空调机位和窗下空调机位设计以及空调机位平台。
1.目前大多数房企在户型设计时选择独立空调机位的设计，独立空调机位设计有点狠多，但缺点也明显。
优点：1.独立空调机位对外立面影响较小，配合空调百叶增加外立面竖向设计元素，可以将空调百叶很好的融入到外立面的设计中。
2.后期使用效率高，安装及检修方便，可以减少安装和检修的风险。
缺点：1.造价高。
2.施工难度大。
3.需要充分的融入到户型设计中，增加户型设计难度。
4.防水及保温问题明显。
独立空调机位又分为：三面围合独立空调机位、两面围合独立空调机位、一边靠墙独立空调机位。
2.配合窗下距离来设计空调机位，一般配合飘窗或凸窗的设计考虑。
优点：1.借助窗下位置考虑空调机位可以有效的利用有利位置进行设计，从建造成本角度看是一个非常合适的选择。
2.户型设计简便，无需考虑空调机位对户型设计的影响。
3.外饰面考虑与窗户效果一致外立面干净简洁。
缺点：安装及检修风险较大，对外饰面的材质要求较高。
保温与防水问题明显。
3.空调机位平台结合户型设计其位置，一般只适合户型北向设计，对外立面影响较大，成本上优势不大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
筑完成面）300mm。挂机套管高度同上第 B 点。 (2) 同一位置垂直上下安装两台空调室外机时，在平面相同位置不同标高
1350X800X1700
1750x1300x2700 或 分设2 个小机位
1750x1000x2700 或 分设2 个小机位
1900x800x1700
2300x1300x2800 或分设2 个小机位 2300x1000x2800 或分设2 个小机位
出风方式
侧出风
顶出风
顶出风
顶出风
注：1、1～3 为布置方式。 2、表中尺寸是根据集团上年度三家合作品牌的综合最大尺寸确定，实际工程如 采用其它品牌，应按实际选用品牌的外观尺寸确定最小机位尺寸。
双机平行布置尺寸(mm) (长 L x 厚 B x 高 H）
1800×450×700
2～3 匹（4550-7100w）
1100×450×850
2000×450×850
机位净尺寸：表中尺寸是根据集团上年度三家合作品牌的综合最大尺寸确定， 并 预留不小于 100mm 的安装空间（兼作进风通道）以及约 50mm 施工误 差的机位完成面尺寸。
（2）空调室外机位土建尺寸如下：
土建结构尺寸：应注意须在空调机位净尺寸上加找坡层、保温层、挂 网抹灰厚度、铝合金百叶厚度等构造尺寸（见附图 三）。
飘窗顶机位土建尺寸计算公式为：
0mm）
飘板结构长度=机位净长度 L+两端构造面层厚度（两端开放式的机位为
飘板结构宽度=机位净厚度 B+外墙构造面层厚度+铝合金百叶厚度 60mm 飘板结构高度=机位净高度 H +上下窗板构造面层厚度
500+700
500+700
窗台飘板突 出外墙结构
面尺寸 550
600
600
机位土建结构尺寸 (长 x 厚 x 窗间墙
结构高度） 1100×550× 1100(1200) 1150×600× 1150(1200)
1200×600×1200
注:（1）地区分类为大概划分，具体尺寸应根据当地气候及建筑构造习惯做法在设计条件图中明确。
7 空调机及飘窗设计
说明：1．所有空调机室外机均需放入设计预留机位，并用百页或金属栏杆围蔽。
2．采用小型中央空调和分体式空调两大类。
3．本节附图尺寸均为完成面净尺寸,不含批荡及保温层等。
8.1 小型中央空调系统:
8.1.1 洋房首层大堂空调室外机位置应符合以下原则:
（1）优先摆放于竖向百页或开口天井内；
样
○2 有保温层空调机位参考大
空调机位剖面示意图
2~3匹大机 1~1.5匹小机
预留?10mm泄水 小孔<@1500
PVC冷凝水竖管
预留O80mmPVC空调套管 PVC冷凝水接入口
空调机位立面示意图
(3) 空调室外机统一平面图例：（如下附图四）
低位单机 高位单机 双机上下布置 高位双机并列布置
8.2.2 设计原则: (1) 分体式空调预留孔的规定：
附图二：机位尺寸与外观尺寸示意图
L l
b B 100 h
H
顶视图
b B
侧视图
8.2 分体式空调（含柜机和壁挂机）：
8.2.1 空调室外机位的技术要求：
（1）空调室外机位净尺寸：（见下表）
制冷量
单机机位尺寸(mm) (长 L x 厚 B x 高 H）
1～1.5 匹（2500-3500w）
1000×450×700
折算套内面积(㎡)
65-130
130-170
170-390
390-500
外观最大尺寸(mm) （长 lx 厚 bx 高 h）
机位尺寸 布置方式
(mm)
2、3
(长 Lx 厚 B
x 高 H）
1
1000x400x1300 1400x900x2000 1400x600x2000
1000x800x1700 1400x1300x2700 1400x1000x2700
A. 墙面预留φ80 PVC 套管，向外倾斜，内外高差 20mm 以利于冷媒回流及冷凝水 的排放。
B. 室内挂机套管的孔顶标高为梁底以上 180～200 mm（无保温层）/220～ 240 mm（有保温层）穿梁预埋布置（见附图三），平面位置为窗边 150mm。 （见附图三）
C. 客厅面积≤30 ㎡时:只考虑挂机，仅预留一个高位套管。装修无天花 吊顶的套管高度同上第 B 点；有天花吊顶的套管高度为梁下 100mm, 室内机安装于吊顶下 50mm 处。电源插座贴梁底安装，无梁时板下 400mm 安装。（见附图四）
附图三：洋房空调室外窗顶布置机位平面及剖面大样 图中：飘板宽度取值 (1)无保温层时: 550mm (2)有保温层时: 600mm
卧室
卧室
PVC冷凝水竖管 PVC冷凝水接入口
(有墙垛时)
空调机位平面示意图
PVC冷凝水竖管 接入口
(无墙垛时)
石膏装饰线100mm高
B
厅,房
B
H H
○1 无保温层空调机位参考大样附图
处分别挑板上下安装，各自预留套管；中间隔板处宜预留φ100 预留 孔，以便于下方机位拉管至上方穿预留孔洞接入室内。（见附图五） (3) 室外机位应设置于邻近窗洞口，并靠近窗的开启一侧，严禁设于无窗 的山墙上，以便于安装和维修。距离过近而对吹的两室外机应相互错 位以免热风互扰；高层内天井、凹位等不易散热的位置不宜布置多台 空调机位。 (4) 空调室外机位不应设于封闭阳台内。 (5) 客厅出阳台的推拉门应留门垛,以便于梁下 100mm 穿墙垛安装套管；如 该处为剪力墙肢则在浇筑前预埋套管，严禁空调管穿玻璃。（见附图四） (6) 空调机位底板面层向外找坡，内外高差 20mm，并在百叶横框上预留φ 10 小孔，确保能顺利排出雨水。 (7) 室内机安装高度应能使冷凝水从预留套管畅顺排出，并接入室外的 PVC 冷凝水竖管流下，接入口高度约为窗板下 200mm。空调室外冷凝水管应 为米黄色，与墙体主色协调。（见附图四的立面示意图） (8) 空调管应尽量直接出外墙，忌穿别的房间，尽量减少拐弯。冷媒管、
冷凝水管、连接电线应合为一束，集中从一个预留套管接外。 (9) 一般挂机电源插座顶紧贴梁底，有墙垛的插座边离转角墙边水平净距
150mm。无墙垛的飘窗平面电源插座安装在窗旁距离 150mm 处。空调 机电源线应为白色，与室内装修墙身色协调。 附图四：
厅采用挂机
立面示意图
卧室
厅 阳台
厅采用挂机
平面示意图
（2）其次摆放于住宅裙楼顶隐蔽处；
（3）同时不应对邻近住宅产生较大干扰和影响。
8.1.2 洋房空调室外机位应考虑必要的维修及进、出风空间，需预留人员
安装检修通道 300mm 宽，检修位不小于 400mm 宽，并应金属栏杆
百页
注：尺寸为完成面净尺寸；
具体尺寸如下：（单位 mm）
分 类
地区
项目分类
保温层 (厚度)
1
夏热冬暖、 温和地区
无保温层
0
2
夏热冬冷 地区
薄保温层 无地热层
20～25
3
寒冷
厚保温层 无地热层
25～65
4
地区
厚保温层 有地热层
25～65
窗台高+梁高 18 层及以下 18 层以上
500+700
450+700
500+700
450+700
（2）当机位长向两端为开放式时，土建长度为 1100mm。 （3）表中的“窗台高”为窗台结构面至楼板砼层的高度，非完成面尺寸。 （4）本表不包含严寒地区（如：沈阳、包头等），严寒地区项目根据具体做法另定。
(3) 空调室外机的平面布置形式： A、飘窗顶布置； B、窗侧布置； C、阳台挑板放置； D、梁下或平层挑板放置等方式，根据立面效果决定。 优选飘窗顶布置方式(见附图三)。
百页（可拆卸） 阳台 检修通道
A 检修位
C
检修通道
检修位 室内
1.前后开放
2.两面封闭
3. 一端封闭
小型中央空调最小室外机位的布置方式示意图
8.1.3 室外机位参考净尺寸详见下表：
-制冷量-
4～6HP
8HP
10～16HP
18～20HP
空调面积(㎡)
50-100
100-130
130-300
250-350
厅采用挂机
1-1剖面示意图(有天花吊顶的厅)
厅采用挂机
1-1剖面示意图(无天花吊顶的厅)
附图五：上下安装双空调机位示意图
客厅
卧房
卧房
上下双空调机位
平面示意图
1-1剖面示意图
