火电厂KKS编码详解

火电厂KKS编码详解

什么是KKS编码?KKS电厂标识系统起源于德国。

专门的组织于1970开始组织编写,并于1978年正式发布第一版,以后几年历经修改和充实,现在的最新版本为第四版2000年修订本。

KKS标识系统是根据任务、类型和位置来标识任何类型电厂中的各个装置,装置的各个部分以及各个设备。

具有四个分解层次和固定字母数字字符的分层结构格式,各层次都是以工艺相关代码为依据。

它采用下列三种类型标识的统一代码格式,按工程规范的专门规则分别进行标识:工艺(过程)相关标识(PROCESS-RELATED CODE)、安装地点标识(POINT OF INSTALLATION CODE)、位置标识(LOCATION CODE)。

遵循下列标准:DIN——德国工业标准;IEC——国际电工技术协会;ISO——国际标准化组织。

KKS编码在欧洲的电力工业的应用已经非常的普遍和成熟,甚至直接应用于控制系统的程序中,我国也有许多电厂选用了KKS编码作为自己的设备编码。

KKS编码是强规则的编码规则,它的每一位编码的含义和取值,都有严格的规定。

是作为编码标准的优良品种。

KKS编码系统规范一、系统概述发电厂有成千上万台各种设备,为了确保发电厂生产过程的安全、经济和可靠,设备管理工作十分重要,设备管理工作包括以下主要内容:采购、监造、安装、运行维护、检修、退役。

在设备管理过程中涉及大量的技术数据、资料、图纸和档案,现代化的设备管理必须借助于计算机,显然,上述技术数据及文件录入计算机需要有一种公用的语言,这种公用语言应具有易于计算机处理、能提供足够的信息且不应含有某一特定语种文法翻译因素。

此外,由于不同发电厂的工艺有别,设备和系统命名也不相同,这使得电力系统及其电厂之间在生产管理和系统联络上产生一连串的问题,尤其是随着电厂规模不断发展,设备自动化程度不断提高,管理工作日趋复杂化和现代化,这就要求有一套统一的设备和系统编码,来满足统一管理及实施计算机管理的要求。

KKS编码规则(简)

KKS编码规则(简)

KKS编码规则(简版)分级序号 0 级 1 级 2 级 3 级分级标题全厂系统码设备码部件码数据字符标记 G F0 F1F2F3 F N A1A2 A N A3 B1B2 B N数据字符类型= A或N N AAA NN AA NNN (A) AA NN标识类型前缀符表示工艺相关码系统码的前缀号0 级码 G 表示范围内的类似系统(或建构筑物)的编号系统分类按系统编码索引约定对系统和装置分类系统编号将系统或装置细分成子系统或段的编号设备分类按设备编码索引约定对机械、电气、仪控设备分类设备编号机械、电气、仪控设备的编号设备附加码用于对设备的进一步细分部件分类按部件编码索引约定对部件、信号或信号应用分类部件编号对部件、信号或信号应用编号注:若代码可保持唯一时,括号中的数据字符可以省略。

系统码前缀号 F0用于 0 级码 G 所表示的范围(如 1 号机组)中相似系统(由F1F2F3所定义)的编号,由一位阿拉伯数字构成。

本标准规定 F0可以根据本厂情况省略。

当全厂中此类系统唯一时,F0=0。

以上原则适用于机械工程、电气工程、控制仪表工程专业,而不适用于土建工程专业(当全厂建构筑物分类唯一时,F0=1)。

例如:某电厂 1、2 号机各有一主蒸汽系统,应分别标识为 10LBA、20LBA,同时对该电厂公用输煤系统的翻车机系统可标识为 Y0EAB。

而全厂唯一公用汽机房应标识为 Y1UMA。

分级 0 标识 G 取值约定附录B 设备索引主组A 机械设备B 机械设备C 直接测量回路D 闭环控制回电路E 模拟和二进制信号调节F 间接测量回路G 电气设备H 主要机械和重型机械的组(配)件J 核组件(注:I,O为禁用字母)-------------------------------------------------------------A 机械设备AA 阀门、气流调节阀等等,包含自动、手动执行机构、爆破膜设备AB 密闭元件,空气闸室,门窗等构件AC 换热器、加热器、热交换器、冷却器,传热面AE 转动、驱动提升和旋转装置(及机械手)AF 连续运输设备,升降机(自动电梯),捞渣机,给料机,电动推杆AG 发电机组AH 采暖、通风、制冷和空调设备AJ 尺寸(规模)减少(提炼)设备,仅工艺部分(例:碎煤机、粉碎机、碎渣机等)AK 成套组装设备,仅工艺部分(净化,加药,除尘,脱水等等)AM 混和器,搅拌器,加湿AN 空压机组,风机AP 泵组AS 用于非电变量的调节和拉紧设备(仅适用于执行器本身作为结构在其他设备上) AT 清洗,干燥,过滤,输水和分离设备,不含“BT”AU 减速设备,齿轮箱,耦合设备,非电力变频器AV 燃烧室设备,车式运输设备AW 固定式工具,加工处理设备,消火栓AX 用于工厂维修的实验和监视设备_____________________________________________________________________________ B 机械设备BB 储存设备(箱、槽、罐、池、联箱等)BE 轴(仅用于安装和维修)BF 基础,机架BN 喷射泵、喷射器,注入器BP 限流器,限制器,节流孔板(非测量用的孔板),气化板,伸缩器BQ 吊架、支架、托架、管道贯穿件BR 水管道,气体管道,沟槽BS 消音器BT 燃气催化剂变频器构件BU 绝热层,护套,保温保冷层_____________________________________________________________________________ C 直接测量回路CD 密度CE 电气变量(例如:电流、电压、功率,电频率)CF 流量、速率CG 距离、长度、位置、转动方向CH 人工操作的手工输入(例如:火探测器)CK 时间CL 液位(也用于分界线)CM 水份,湿度CP 压力CQ 质量变量(分析、材料参数)除“CD,CM,CY”之外CR 辐射变量CS 速度、速率、频率(机械的)、加速度CT 温度CU 组合的变量和其他变量CV 粘度CW 重量、质量CX 中子通量(流量)CY 振动、膨胀_____________________________________________________________________________ D 闭环控制回路DD 密度DE 电气变量(例如:电流、电压、功率、电频率)DF 流量、速率DG 距离、长度、位置、转动方向DK 时间DL 液位(也用于分界线)DM 水份、湿度DP 压力DQ 质量变量(分析、材料参数)除“DD,DM,DY”之外DR 辐射变量DS 速度、速率、频率(机械的)、加速度DT 温度DU 组合变量和其他变量DV 粘度DW 重量、质量DX 中子通量DY 振动、膨胀_____________________________________________________________________________ E 模拟和二进制信号调节EA 开环控制(自由使用)EB 开环控制(自由使用)EC 开环控制(自由使用)ED 开环控制(自由使用)EE 开环控制(自由使用)EG 警报、报警(自由使用)EH 警报、报警(自由使用)EJ 警报、报警(自由使用)EK 警报、报警(自由使用)EM 工艺计算机(自由使用)EN 工艺计算机(自由使用)EP 工艺计算机(自由使用)EQ 工艺计算机(自由使用)ER 反应堆保护EU 组合模拟和二进制信号调节EW 保护(自由使用)EX 保护(自由使用)EY 保护(自由使用)EZ 保护(自由使用)_____________________________________________________________________________ F 间接测量回路FD 密度FE 电气变量(例如:任选频率功率)FF 流量、速率FG 距离、长度、位置、转动方向FK 时间FL 液位(也用于分界线)FM 水份、湿度FP 压力FQ 质量变量(分析、材料参数)除“FD、FM、FV”外FR 辐射变量FS 速度速率频率(机械的)、加速度FT 温度FU 组合的变量和其他变量FV 粘度FW 重量、质量FX 中子通量FY 振动、膨胀_____________________________________________________________________________ G 电气设备GA 开关量变送器的接线盒和电缆母线贯穿件GB 接线盒和电缆母线贯穿件(自由使用)GC 接线盒和电缆母线贯穿件(自由使用)GD 大于等于1KV的接线盒和电缆母线贯穿件GE 小于等于1KV接线盒和电缆母线贯穿件GF 小于等于60V接线盒和电缆母线贯穿件GG 接线盒和电缆母线贯穿件(自由使用)GH 根据工艺系统所划分的电气和仪控安装设备(例如:盘、柜、箱)GK 用于工艺计算机和自动系统的信息显示和操作控制设备GM 国内长途电话服务的弱电流系统的连接线盒GP 照明、检修配电箱/接线盒GQ 电源配电箱/接线盒GR 直流电流设备、蓄电池没有采用工艺设备码标识的开关设备,按钮GS (GS100-199:高压配电盘,GS200-299:隔离开关,GS300-399:接地开关)GT 变压器、电压互感器(PT)、电流互感器(CT)GU 逆变器设备、整流器、UPSGV 构筑物接地和防雷保护设备、避雷器GW 箱式供电设备,机柜电源设备GX 电气变量的触发设备(执行器)GY 弱电系统的接线盒(非国内远途通信设施)GZ 电气和仪控设备的吊架、支架和托架_____________________________________________________________________________ H 主要机械和重型机械的组件(只与主组“M、X”码连用)HA 机械壳体的组件HB 机械转动部分的组件HD 轴承组件_____________________________________________________________________________ J 核组件JA 吸收棒组件JB 燃料组件(包括块状、棒米状和球状燃料组件)JC 增殖组件JD 节流格栅组件(限流器)JE 可燃物吸收力组件JF 反向层件件JG 压力室组件JM 慢化剂组件JN 中子源JS 屏蔽装置JZ 特殊组件_____________________________________________________________________________附录C 部件(元件)索引主组一电气部件K 机械部件M 机械部件Q 热控部件(非电气的)X 信号起点Y 信号终点Z 门信号(注:I、O为禁用字母)-------------------------------------------------------—电气部件-A 组件和模件-B 非电气变量的逆变器-C 电容器-D 二进制(逻辑)部件,延时和存储设备-E 特种器件-F 保护装置-G 发电机电源-H 信号装置-K 继电器接触器(保险)-M 电动机-N 放大器控制器-P 测量仪表试验设备-Q 电源开关(一般为380V以上的强电)-R 电阻器-S 开关、选择开关(380V以下的弱电,交流直流均可用)-T 变压器-U 调制器,从电气变量转变为其他变量的转换器-V 电子管半导体(晶体管)-W 传输电路波导管天线-X 接线端子(接线柱)插头,插座-Y 电位器,例如:圆筒形线圈(非电动的)-Z 终端设备浮充设备滤波器电缆终端_____________________________________________________________________________ K 机械部件KA 闸阀、球阀、调节风门、旋塞阀、爆破膜、节流孔板KB 大闸门、门、水坝插板闸门KC 换热器,冷却器KD 流体系统的容器(箱、槽、罐、水池、波动箱)KE 转动、驱动、提升及旋转机构KF 运转装置、给料机KJ 粉碎机KK 压缩打包机KM 搅拌机KN 空压机、风机、鼓风机KP 泵KT 清洗机、干燥机、分离器、过滤器KV 燃烧炉炉排KW 维修用的固定工具和处理机器_____________________________________________________________________________ M 机械部件MB 制动装置MF 机架,基础MG 齿轮箱变速箱,减速箱MK 离合器、联轴节,轴MM 发动机(不包括电动的)MR 水管道部件、风管道部件MS 定位装置(非电气的)MT 汽轮机MU 变速箱(非电气的)换向器和增压器,不含联轴器和齿轮箱_____________________________________________________________________________ Q 热控部件(非电气)QB 测量孔板,传感器(与“QP”在结构上非一体的)QH 信号装置QN 控制器离心调节器QP 测量仪表、实验设备QR 测量管道QS 测量回路上的冷凝室(数据存贮器)QT 热电偶套管和传感器护套_____________________________________________________________________________ X 信号起点(分功能组,根据热控系统来确定,并应经工程各方同意)_____________________________________________________________________________ Y 信号终点(分功能组,根据热控系统来确定,并应经工程各方同意)_____________________________________________________________________________ Z 门信号(分功能组,根据热控系统来确定,并应经工程各方同意)_____________________________________________________________________________。

火电厂KKS编码详解

火电厂KKS编码详解

什么是KKS编码?KKS电厂标识系统起源于德国。

专门的组织于1970开始组织编写,并于1978年正式发布第一版,以后几年历经修改和充实,现在的最新版本为第四版2000年修订本。

KKS标识系统是根据任务、类型和位置来标识任何类型电厂中的各个装置,装置的各个部分以及各个设备。

具有四个分解层次和固定字母数字字符的分层结构格式,各层次都是以工艺相关代码为依据。

它采用下列三种类型标识的统一代码格式,按工程规范的专门规则分别进行标识:工艺(过程)相关标识(PROCESS-RELATED CODE)、安装地点标识(POINT OF INSTALLATION CODE)、位置标识(LOCATION CODE)。

遵循下列标准:DIN——德国工业标准;IEC——国际电工技术协会;ISO——国际标准化组织。

KKS编码在欧洲的电力工业的应用已经非常的普遍和成熟,甚至直接应用于控制系统的程序中,我国也有许多电厂选用了KKS编码作为自己的设备编码。

KKS编码是强规则的编码规则,它的每一位编码的含义和取值,都有严格的规定。

是作为编码标准的优良品种。

KKS编码系统规范一、系统概述发电厂有成千上万台各种设备,为了确保发电厂生产过程的安全、经济和可靠,设备管理工作十分重要,设备管理工作包括以下主要内容:采购、监造、安装、运行维护、检修、退役。

在设备管理过程中涉及大量的技术数据、资料、图纸和档案,现代化的设备管理必须借助于计算机,显然,上述技术数据及文件录入计算机需要有一种公用的语言,这种公用语言应具有易于计算机处理、能提供足够的信息且不应含有某一特定语种文法翻译因素。

此外,由于不同发电厂的工艺有别,设备和系统命名也不相同,这使得电力系统及其电厂之间在生产管理和系统联络上产生一连串的问题,尤其是随着电厂规模不断发展,设备自动化程度不断提高,管理工作日趋复杂化和现代化,这就要求有一套统一的设备和系统编码,来满足统一管理及实施计算机管理的要求。

火力发电厂kks编码规则之欧阳文创编

火力发电厂kks编码规则之欧阳文创编

KKS编码1.KKS编码表示方法1.1工艺和电气专业表示方法: 各系统、设备、管路、阀门、开关、刀闸、系统继电保护以及二次线部分采用发电厂标识系统,即KKS编码。

KKS编码除设备外,均由三级共11位字符组成,它们的分级及含义由下表说明。

1.2.1机组码:按1,2(1号机、2号机)编制,全厂公用系统编入1号机组;1号机、2号机公用系统编入1号机组。

1.2.2系统或装置代码:用三位英文字母对系统及装置进行分类标识,详见各专业说明。

1.2.3同一系统里的管路区域、分支或区段代号(系统或装置序号):用两位数字对系统分为子系统序号,子系统的序号一般指定为10,20,30……,对于子系统内的分支则以11,12,13……顺序加以区分和识别。

子系统的序号也可用顺序号01,02,03……来区分。

1.2.4设备或阀门类别代号(设备或间隔回路代码):用两位英文字母对设备及间隔进行分类标识,详见附件。

1.2.5同一设备或阀门类别里的序号(设备或间隔回路序号):用三位数字来标识设备或间隔回路序号。

1.2.6用英文大写字母A、B、C顺序或数字1、2、3顺序加以标识,但“I”和“O”两字母不用,避免混淆。

1.3 特殊规定1.3.1热工专业1.3.1.1接线盒标识: 用十一位字符组成组用1、2表示,公用设备用1表示。

1.3.1.2.2 第二位表示本专业代号,用C表示1.3.1.2.3 第三至六位表示电缆所在卷册号,用数字表示1.3.1.2.4 第七位表示电缆分类其中 1 ─动力电缆(交流380V)、电源电缆(交直流220V)2 ─控制电缆(开关量信号)3 ─信号电缆(模拟量信号)4 ─补偿电缆5 ─通讯电缆6 ─专用电缆、预制电缆1.3.1.2.5 第八至第九位表示电缆所在图号,用两位数字01-99表示(如图纸张数超过100张,用三位上数表示)1.3.1.2.6 第十(至十一)位表示电缆编号,当用于CWD 时,用一位英文字母表示(其中I,O,C不用);当用于端子排的图纸时,用两位数字表示。

火力发电厂kks编码规则之令狐文艳创作

火力发电厂kks编码规则之令狐文艳创作

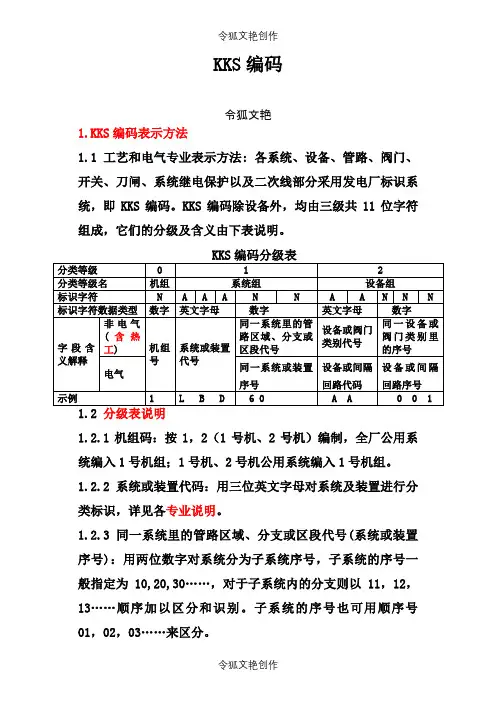

KKS编码令狐文艳1.KKS编码表示方法1.1工艺和电气专业表示方法: 各系统、设备、管路、阀门、开关、刀闸、系统继电保护以及二次线部分采用发电厂标识系统,即KKS编码。

KKS编码除设备外,均由三级共11位字符组成,它们的分级及含义由下表说明。

1.2.1机组码:按1,2(1号机、2号机)编制,全厂公用系统编入1号机组;1号机、2号机公用系统编入1号机组。

1.2.2系统或装置代码:用三位英文字母对系统及装置进行分类标识,详见各专业说明。

1.2.3同一系统里的管路区域、分支或区段代号(系统或装置序号):用两位数字对系统分为子系统序号,子系统的序号一般指定为10,20,30……,对于子系统内的分支则以11,12,13……顺序加以区分和识别。

子系统的序号也可用顺序号01,02,03……来区分。

1.2.4设备或阀门类别代号(设备或间隔回路代码):用两位英文字母对设备及间隔进行分类标识,详见附件。

1.2.5同一设备或阀门类别里的序号(设备或间隔回路序号):用三位数字来标识设备或间隔回路序号。

1.2.6用英文大写字母A、B、C顺序或数字1、2、3顺序加以标识,但“I”和“O”两字母不用,避免混淆。

1.3 特殊规定1.3.1热工专业1.3.1.1接线盒标识: 用十一位字符组成1.3.1.2电缆清册: 由10位数字或字母构成组成用1、2表示,公用设备用1表示。

1.3.1.2.2 第二位表示本专业代号,用C表示1.3.1.2.3 第三至六位表示电缆所在卷册号,用数字表示1.3.1.2.4 第七位表示电缆分类其中 1 ─动力电缆(交流380V)、电源电缆(交直流220V)2 ─控制电缆(开关量信号)3 ─信号电缆(模拟量信号)4 ─补偿电缆5 ─通讯电缆6 ─专用电缆、预制电缆1.3.1.2.5 第八至第九位表示电缆所在图号,用两位数字01-99表示(如图纸张数超过100张,用三位上数表示)1.3.1.2.6 第十(至十一)位表示电缆编号,当用于CWD时,用一位英文字母表示(其中I,O,C不用);当用于端子排的图纸时,用两位数字表示。

火电厂KKS编码详解

火电厂KKS编码详解

什么是KKS编码?KKS电厂标识系统起源于德国。

专门的组织于1970开始组织编写,并于1978年正式发布第一版,以后几年历经修改和充实,现在的最新版本为第四版2000年修订本。

KKS标识系统是根据任务、类型和位置来标识任何类型电厂中的各个装置,装置的各个部分以及各个设备。

具有四个分解层次和固定字母数字字符的分层结构格式,各层次都是以工艺相关代码为依据。

它采用下列三种类型标识的统一代码格式,按工程规范的专门规则分别进行标识:工艺(过程)相关标识(PROCESS-RELATED CODE)、安装地点标识(POINT OF INSTALLATION CODE)、位置标识(LOCATION CODE)。

遵循下列标准:DIN——德国工业标准;IEC——国际电工技术协会;ISO——国际标准化组织。

KKS编码在欧洲的电力工业的应用已经非常的普遍和成熟,甚至直接应用于控制系统的程序中,我国也有许多电厂选用了KKS编码作为自己的设备编码。

KKS编码是强规则的编码规则,它的每一位编码的含义和取值,都有严格的规定。

是作为编码标准的优良品种。

KKS编码系统规范一、系统概述发电厂有成千上万台各种设备,为了确保发电厂生产过程的安全、经济和可靠,设备管理工作十分重要,设备管理工作包括以下主要内容:采购、监造、安装、运行维护、检修、退役。

在设备管理过程中涉及大量的技术数据、资料、图纸和档案,现代化的设备管理必须借助于计算机,显然,上述技术数据及文件录入计算机需要有一种公用的语言,这种公用语言应具有易于计算机处理、能提供足够的信息且不应含有某一特定语种文法翻译因素。

此外,由于不同发电厂的工艺有别,设备和系统命名也不相同,这使得电力系统及其电厂之间在生产管理和系统联络上产生一连串的问题,尤其是随着电厂规模不断发展,设备自动化程度不断提高,管理工作日趋复杂化和现代化,这就要求有一套统一的设备和系统编码,来满足统一管理及实施计算机管理的要求。

火力发电厂kks编码规则之欧阳术创编

火力发电厂kks编码规则之欧阳术创编

KKS编码1.KKS编码表示方法1.1工艺和电气专业表示方法: 各系统、设备、管路、阀门、开关、刀闸、系统继电保护以及二次线部分采用发电厂标识系统,即KKS编码。

KKS编码除设备外,均由三级共11位字符组成,它们的分级及含义由下表说明。

1.2 分级表说明1.2.1机组码:按1,2(1号机、2号机)编制,全厂公用系统编入1号机组;1号机、2号机公用系统编入1号机组。

1.2.2系统或装置代码:用三位英文字母对系统及装置进行分类标识,详见各专业说明。

1.2.3同一系统里的管路区域、分支或区段代号(系统或装置序号):用两位数字对系统分为子系统序号,子系统的序号一般指定为10,20,30……,对于子系统内的分支则以11,12,13……顺序加以区分和识别。

子系统的序号也可用顺序号01,02,03……来区分。

1.2.4设备或阀门类别代号(设备或间隔回路代码):用两位英文字母对设备及间隔进行分类标识,详见附件。

1.2.5同一设备或阀门类别里的序号(设备或间隔回路序号):用三位数字来标识设备或间隔回路序号。

1.2.6用英文大写字母A、B、C顺序或数字1、2、3顺序加以标识,但“I”和“O”两字母不用,避免混淆。

1.3 特殊规定1.3.1热工专业1.3.1.1接线盒标识: 用十一位字符组成1.3.1.2电缆清册: 由10位数字或字母构成组成1.3.1.2.1 第一位表示机组及公用设备号机组标识,单元机组用1、2表示,公用设备用1表示。

1.3.1.2.2 第二位表示本专业代号,用C表示1.3.1.2.3 第三至六位表示电缆所在卷册号,用数字表示1.3.1.2.4 第七位表示电缆分类其中 1 ─动力电缆(交流380V)、电源电缆(交直流220V)2 ─控制电缆(开关量信号)3 ─信号电缆(模拟量信号)4 ─补偿电缆5 ─通讯电缆6 ─专用电缆、预制电缆1.3.1.2.5 第八至第九位表示电缆所在图号,用两位数字01-99表示(如图纸张数超过100张,用三位上数表示)1.3.1.2.6 第十(至十一)位表示电缆编号,当用于CWD时,用一位英文字母表示(其中I,O,C不用);当用于端子排的图纸时,用两位数字表示。

火力发电厂kks编码规则之欧阳地创编

火力发电厂kks编码规则之欧阳地创编

KKS编码1.KKS编码表示方法1.1工艺和电气专业表示方法: 各系统、设备、管路、阀门、开关、刀闸、系统继电保护以及二次线部分采用发电厂标识系统,即KKS编码。

KKS编码除设备外,均由三级共11位字符组成,它们的分级及含义由下表说明。

1.2.1机组码:按1,2(1号机、2号机)编制,全厂公用系统编入1号机组;1号机、2号机公用系统编入1号机组。

1.2.2系统或装置代码:用三位英文字母对系统及装置进行分类标识,详见各专业说明。

1.2.3同一系统里的管路区域、分支或区段代号(系统或装置序号):用两位数字对系统分为子系统序号,子系统的序号一般指定为10,20,30……,对于子系统内的分支则以11,12,13……顺序加以区分和识别。

子系统的序号也可用顺序号01,02,03……来区分。

1.2.4设备或阀门类别代号(设备或间隔回路代码):用两位英文字母对设备及间隔进行分类标识,详见附件。

1.2.5同一设备或阀门类别里的序号(设备或间隔回路序号):用三位数字来标识设备或间隔回路序号。

1.2.6用英文大写字母A、B、C顺序或数字1、2、3顺序加以标识,但“I”和“O”两字母不用,避免混淆。

1.3 特殊规定1.3.1热工专业1.3.1.1接线盒标识: 用十一位字符组成元机组用1、2表示,公用设备用1表示。

1.3.1.2.2 第二位表示本专业代号,用C表示1.3.1.2.3 第三至六位表示电缆所在卷册号,用数字表示1.3.1.2.4 第七位表示电缆分类其中 1 ─动力电缆(交流380V)、电源电缆(交直流220V)2 ─控制电缆(开关量信号)3 ─信号电缆(模拟量信号)4 ─补偿电缆5 ─通讯电缆6 ─专用电缆、预制电缆1.3.1.2.5 第八至第九位表示电缆所在图号,用两位数字01-99表示(如图纸张数超过100张,用三位上数表示) 1.3.1.2.6 第十(至十一)位表示电缆编号,当用于CWD 时,用一位英文字母表示(其中I,O,C不用);当用于端子排的图纸时,用两位数字表示。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

KKS 编码1. KKS编码表示方法1.1 工艺和电气专业表示方法: 各系统、设备、管路、阀门、开关、刀闸、系统继电保护以及二次线部分采用发电厂标识系统,即KKS编码。

KKS编码除设备外,均由三级共11位字符组成,它们的分级及含义由下表说明。

1.2.1 机组码:按1,2(1号机、2号机)编制,全厂公用系统编入1号机组;1号机、2号机公用系统编入1号机组。

1.2.2 系统或装置代码:用三位英文字母对系统及装置进行分类标识,详见各专业说明。

1.2.3 同一系统里的管路区域、分支或区段代号(系统或装置序号):用两位数字对系统分为子系统序号,子系统的序号一般指定为10,20,30……,对于子系统内的分支则以11,12,13……顺序加以区分和识别。

子系统的序号也可用顺序号01,02,03……来区分。

1.2.4 设备或阀门类别代号(设备或间隔回路代码):用两位英文字母对设备及间隔进行分类标识,详见附件。

1.2.5 同一设备或阀门类别里的序号(设备或间隔回路序号):用三位数字来标识设备或间隔回路序号。

1.2.6 用英文大写字母A、B、C顺序或数字1、2、3顺序加以标识,但“I”和“O”两字母不用,避免混淆。

1.3 特殊规定1.3.1 热工专业: 用十一位字符组成: 由10位数字或字母构成组成卷册号,用数字表示其中 1 ─动力电缆(交流380V)、电源电缆(交直流220V)2 ─控制电缆(开关量信号)3 ─信号电缆(模拟量信号)4 ─补偿电缆5 ─通讯电缆6 ─专用电缆、预制电缆(如图纸张数超过100张,用三位上数表示)2 KKS编码使用范围2.1 设备、阀门和特殊附件。

2.2 仪表与控制系统图:2.2.1 一次测量元件2.2.2 二次仪表2.2.3 就地仪表2.2.4 ON-OFF气动门、气动逆止阀、气动调节阀的电磁阀2.2.5 其他仪表控制设备2.3 热控布置图:2.3.1 单元机组集中控制室及电子设备间平面布置图(对辅助车间控制室可参考执行),主要标识如下内容:●控制室内布置的所有控制盘、台、柜、CRT操作员站、打印机●电子设备间布置的所有控制盘、台、柜●工程师室布置的所有控制设备2.3.2 热控控制盘、台、柜正面布置图,主要标识控制盘、台、柜正面布置的所有仪表和控制设备。

2.3.3 热控就地设备布置图,主要标识就地控制盘、箱、柜等2.4 热控控制接线图,主要标识控制设备、一次测量元件、控制盘、箱、柜、配电箱、接线盒、电缆等2.5 电缆清册2.6 仪表导管2.7 I/O清册2.8 电气一次、二次、厂用系统及设备。

具体包括以下部分:电气主接线;厂用原理接线;中、低压厂用电配置接线;发电机励磁系统;控制系统;保护配置系统;直流系统;保安电源;UPS;照明系统;通信系统以及各系统中的设备标识编码,编码层到设备。

编码以各系统标识编码索引表为准。

电缆敷设图中以土建结构及建筑专业的位置标识类型为主,厂用二次、主二次控制接线及保护接线图中均不采用KKS编码,但其中的系统图、配置图、布置安装图等需采用KKS编码。

具体各部分编码细则如下:电气主接线的KKS标识系统只标注功能标识,不标注元件号。

发变组部分按机组分别标识,进、出线部分以配电装置间隔分别标识。

2.8.2厂用原理接线;中、低压厂用电配置接线;保安电源等各系统中的设备标识编码。

其中中、低压开关不标注。

厂用电系统图、配置接线图中的开关柜编号、母线段单元编号、电缆编号均采用KKS 标识系统编制。

2.8.3 电气照明、检修、通讯、电缆及其它系统及设备的KKS编码。

具体包括以下部分:照明系统;通信系统;全厂电缆及其它等各系统中的零星设备。

2.8.4 厂内通信系统KKS标识包括三个部分:成套设备、分线设备。

在通信系统图、布置图、电源的配置图中采用KKS 标识进行编制。

2.8.5电气二次线系统及设备,具体包括以下部分:发电机励磁系统;发变组、厂用电源二次线及网络控制系统;保护配置系统;直流系统; UPS系统;二次线各部分安装等各系统中的设备标识编码。

2.8.6 控制、保护、直流及励磁系统中的控制屏(台)、保护屏、信号屏、继电器屏、直流屏、整流器屏等设备均采用KKS 标识进行编制。

系统图、配置图、布置安装图等需采用KKS 编码。

2.8.7 系统保护设备的KKS编码具体包括以下部分:母线保护;线路保护;断路器保护;故障录波器;保护及故障信息管理系统;系统安全自动装置及系统保护专业其它设备。

2.8.8 远动系统编码具体包括以下部分:远动终端屏、专用UPS屏、AGC控制屏、遥信转接屏、电能量计费表屏、电能量处理器屏、网络接口设备屏、AVC控制屏、功角测量装置及远动专业其它设备。

2.8.9 电气程控系统I/O测点有以下几个部分: DCS I/O测点清册、网控I/O测点清册、电除尘I/O测点清册、除灰除渣I/O测点清册、输煤I/O测点清册等部分。

3 系统编码规则3.1工艺系统3.1.1 对于在工艺系统上按流程属串联方式排列的同类设备,编号按介质流向,依次为001,002,003……。

3.1.4 在对设备编号时,为了与人们通常对设备的编号和叫法相一致,其系统组的数字段一般应从01开始,连续编号。

对同一系统组的多个设备,用设备组数字段的顺序号区分。

输煤工艺流程: 带式输煤系统、储煤系统、煤场机械、喷洒水抑尘地面清扫系统、筛碎系统、计量采制煤样系统、除杂物及维修系统3.2 热控专业3.2.1 图例说明: 仪表图例符号采用椭圆形符号,分上下两部分,上部分为功能代码,下部分为仪表编号;仪表编号左侧为工艺系统功能组代码,右侧为仪表控制设备组代码标识。

如:功能代码工艺系统功能组代码仪表控制设备组代码椭圆形符号尺寸为宽25mm,高8mm3.2.1.1 对于就地仪表,功能代码与仪表编号之间不带横线3.2.1.2 对于进入集中控制室内盘、台、柜上的仪表,功能代码与仪表编号之间划一横线3.2.1.3 对于就地盘仪表,功能代码与仪表编号之间划两条横线3.2.1.4 凡随设备带仪表在椭圆形符号左上角用*表示3.2.1.5 热工仪表控制系统图中凡送信号至分散控制系统(DCS)、汽机数字电液调节控制系统(DEH)等独立控制系统的一次元件在椭圆形符号上用虚线联至相应位置。

对于开关量仪表,在椭圆形符号右上角标注H,HH,右下角标注L,LL等表示所代表的开关量性质。

3.2.1.6 功能代码仪表功能代码是仪表类型代码,在图纸上的椭圆型符号上半部分用TE(远传测温元件)、PS(压力开关)、 FT (流量变送器)等功能代码来区分。

完整的的一次测量元件编号为上述椭圆形符号下半部分的编号,即工艺系统功能组代码及仪表控制设备组代码;其中工艺系统功能组代码是由机务、化水、供水、暖通等工艺专业标注在系统图中某一区域如管道的编号;仪表控制设备组代码是在此区域仪表设备的编号。

3.2.1.8 电磁阀(用于ON-OFF气动阀门、气动逆止阀、气动调节阀)标识符号由工艺管道标识和仪表控制专业标识两部分构成,表示形式为矩形,矩形内设有上、下两部分,上部分为工艺管道标识,下部分为仪表控制专业标识。

上、下两部分之间是一条横线如:工艺系统功能组代码标识仪表控制专业标识矩形尺寸为宽12mm,高8mm在仪表与控制系统图上不表示仪表阀门,也不标注仪表阀门编号,但在仪表阀门清册中仪表阀门编号则按KKS标识设计。

3.2.1.9 流量测量装置在仪表与控制系统图上按制图标准表示,其KKS标识按本规则规定,表示形式为椭圆形,其标识原则上由工艺专业负责。

凡直接安装在管道上的电动门、气动门、电动及气动调节门、电磁阀由工艺专业编号,在仪表与控制系统图上的标注与工艺专业编号统一,表示形式为矩形其上部分为工艺管道标识,下部分为阀门标识,矩形尺寸为宽12mm,高8mm。

3.2.1.10 图例用于控制室盘台仪表用于就地盘箱柜仪表用于就地仪表用于工艺管道阀门、仪表阀门和电磁阀3.2.2 标识规定仪表与控制系统图中有关气动门、调节门及在管道安装的电磁阀由工艺专业编号,热控专业仅对随ON-OFF气动门、气动调节阀、气动逆止门供货的电磁阀进行编号,编号原则如下:将工艺专业阀门编号中的AA改为AS,当随阀门配有两个电磁阀时,用O, C分别表示开、关电磁阀。

例如:ASNNNO,ASNNNC分别表示开、关电磁阀…表示。

●对于主要辅机,如磨煤机、给煤机、三大风机、电动机等本体测点采用二级KKS标识,一级标识取机务专业所编的系统标识,其二级标识按本专业规定执行。

如磨煤机A机务标识为1HFC10AD001,则其本体温度测点标识为1HFC10ACTXXX。

●如机务专业对主要辅机没有编号,则本专业辅机本体测点标识中一级标识取靠近辅机管道或进入辅机的主要管道的系统标识。

●对厂供设备系统图中参与控制的风机、泵、电加热器按以下原则编号:风机、泵:机组号+工艺系统代码(见下表)+AP001-999电加热器:机组号+工艺系统代码(见下表)+AH001-999●油枪由机务按设备编号,点火枪由热控专业编号,所取工艺系统标识仍按机务标识但编号应与油枪区分即1HHA12、22、32,设备级编号仍用BN001-004。

●对于锅炉厂、汽机厂等随设备供电动门、调节门需要控制而机务不编号,该类门标识系统功能码与机务阀门编号原则一致。

●对控制盘、台、柜正面布置图中的热控设备(二次仪表、控制设备等)及设备表,采用二级标识●图中热控设备(二次仪表、控制设备等)及设备表应与仪表与控制系统图中的标识一致热控就地设备布置图中的热控设备用一级标识, 采用五位字符AAANN标识,其中AAA 为英文字母表示就地盘、台、柜等功能代码,NN为阿拉伯数字表示就地盘、台、柜等编号,详见第5节。

仪表阀门编号与仪表编号对应,分别在仪表编号后加H、M、L字母区分高温高压、中温中压、低温低压阀门,如1ERB10CP101仪表的仪表阀门编号用1ERB10CP101H表示,且为高温高压门,每个仪表编一个仪表阀门编号(不区分一次门、二次门、排污门)。

t组成如:仪表编号为1ERB10CF101,则导管编号为1ERB10CF101t。

对于仪表附件如防堵取样装置、隔离容器、管接头等不采用KKS标识。

●对仪表与控制设备的一次测量元件、变送器、就地仪表、执行机构等热控设备采用两级标识,其编号应与仪表与控制系统图中的标识一致,功能代码不出现。

●仪表与控制设备清册中控制盘、台、柜等采用一级标识,其编号应与布置图中的标识一致。

●电动门●电磁阀(随气动门带)●电动机、泵●变频器●调节阀门●火焰检测●DCS内部机柜间信息交换采用AAANNAANNN两级标识,一级为信号的始端机柜,AAA为系统功能号,NN为系统或机柜序号;二级为控制设备号,AA为控制设备分类,NNN为设备编号,对于模拟量用001-099,开关量用101-199。
