SZD-11三相操作箱用户说明书_V3.1
JFZ-11SN三相操作箱调试方法
JFZ-11SN 三相操作箱调试方法V1.0JFZ-11SN 三相操作箱调试方法编制：校核：标准化审查：审定：版本号：V1.0文件代号：0SF.669.073出版日期：2006.12.111．外观检查装置外观无破损，划伤，机箱及面板表面处理、喷涂均匀，字符清晰，紧固件无缺损，安装牢固2．绝缘耐压试验2．1绝缘电阻检查装置端子与机壳应电气连通正常试验大气条件下，按下表用500V摇表测量装置各部分之间的绝缘电阻，绝缘电阻应≥100MΩ。
输入回路：输出回路：2．2工频耐压试验正常试验大气条件下，按下表作装置各部分之间的耐压试验，要求试验时漏电流小于10mA。
输入回路：输出回路：3．回路检查：回路检查在额定电压下调试完后，还须做起动值检测(出口继电器起动值要求在55%~70%的额定电压下，其他中间继电器起动值要求在40%~70%的额定电压下)。
3．1 电源检查上电后，如果面板上合闸灯、跳闸灯亮，按复位按钮复归。
3．2 跳合闸回路检查将1X4与1X10短接，1X6与1X19短接，分别接入模拟开关的合A、跳A，模拟开关的公共端接到负电源1X5。
A.压力监视回路：去掉3X3、3X4、3X5与1X2的连接B.保护合闸：去掉1X16，按复归按钮面板合闸红灯灭。
C.保护跳闸:去掉1X20，按复归按钮面板跳闸红灯灭。
D.防跳：2X3接正电（+220V或+110V），同时点跳闸1X20时，模拟断路器无跳跃现象。
结果（）E.控制回路断线：F.手合及合后G.手跳复位:3．3 备用继电器:。
SZD-12双跳操作箱用户说明书_V3.1
SZD－12双跳操作箱使用说明书（V3.1）SZD-12双跳操作箱使用说明书版本V3.1危险和警告本设备只能由专业人士进行安装，对于因不遵守本手册的说明所引起的故障，厂家将不承担任何责任。
触电、燃烧或爆炸的危险设备只能由取得资格的工作人员才能进行安装和维护。
对设备进行任何操作前，应隔离电压输入和电源供应，并且短路所有电流互感器的二次绕组。
要用一个合适的电压检测设备来确认电压已切断。
在将设备通电前，应将所有的机械部件，门和盖子恢复原位。
设备在使用中应提供正确的额定电压。
不注意这些预防措施可能会引起严重伤害。
本说明书版权属深圳市中电电力技术股份有限公司所有，未经书面许可，不得复制，传播或使用本文件及其内容。
深圳市中电电力技术股份有限公司保留所有版权，包括专利许可权，实用模型的注册权或设计权。
我们已经检查了本手册关于描述硬件保持一致的内容。
由于不可能完全消除差错，所以我们不能保证完全的一致。
本手册中的数据将定期审核，并在下一版的文件中做必要的修改，欢迎提出修改建议。
以后版本中的变动不再另行通知。
目录1 概述 (1)2 性能参数 (1)2.1 工作环境条件 (1)2.2 额定工作电压 (1)2.3 接点输出容量 (1)2.4 绝缘性能 (1)2.5 耐湿热性能 (2)2.6 储存、运输极限环境温度 (2)2.7 电磁兼容性能 (2)2.8 机械性能 (2)2.8.1抗振动性能 (3)2.8.2抗冲击性能 (3)2.8.3抗碰撞性能 (3)3 工作原理 (3)3.1 组成元件 (3)3.2 联跳功能 (3)3.3 监控跳功能 (3)3.4 监控合功能 (3)3.5 手合功能 (4)3.6 重合闸功能 (4)3.7 防跳功能 (4)3.8 跳、合位置指示功能 (4)3.9 信号复归功能 (4)3.10 取消防跳功能 (4)4 操作使用 (4)4.1 接线要求 (4)4.2 面板指示灯与信号复位操作 (4)4.3 端子接线表 (5)5 服务承诺 (6)5.1 质量保证 (6)5.2 质保限制 (6)6 产品选型 (6)附图A 外形尺寸图 (7)附图B 面板图 (7)1. 前面板图 (7)2. 后面板图 (7)附图C 电路原理图 (8)1 概述SZD-12双跳操作箱是一种对断路器进行辅助操作，监视其运行状态，并实现保护装置与断路器的联系和配合的装置。
三相在线式不间断电源3C15KVA 3C20KVA用户使用手册说明书
3C15KVA/3C20KVA在线式不间断电源用户使用手册Version: 1.0请遵守本手册所述的所有警告事项和操作指示。
请将本手册存放在适当的位置，以便在进行安装之前详阅以下注意事项。
在操作本产品之前，请务必详阅所有安全事项和操作指示。
目录1-1.运输和贮存 (1)1-2.准备 (1)1-3.安装 (1)1-4.操作 (1)1-5.标准 (2)2. 安装和设置 (3)2-1.拆封及检查 (3)2-2.背板视图 (3)2-3.单机安装 (4)2-4.软件安装 (7)3. 使用操作 (8)3-1.按键 (8)3-2.LED指示灯和LCD显示屏 (8)3-3.告警 (10)3-4.单机操作 (11)3-5.LCD显示缩写 (13)3-6.LCD设定 (13)3-7.运行模式/状态说明 (18)3-8.故障代码 (21)3-9.告警指示 (21)4.故障排除 (22)5. 存放和保养 (23)5-1.存放 (23)5-2.保养 (23)6. 产品规格 (24)1. 安全性和电磁兼容性(EMC)相关注意事项请先详阅使用手册和安全指示后，再安装及使用本产品！1-1. 运输和贮存 在需要搬运本台UPS 系统时，务必先以原包装材料包好，以防止并减缓意外的冲撞。
此UPS产品存放的场所必须是干燥且通风良好。
1-2. 准备 本UPS系统在由寒冷环境直接送入室内等温暖环境时，可能会有结露情形。
此时，务必等到完全干燥后，才可进行安装。
为此，在移至安装场所后，请至少放置2小时，让UPS适应该环境后，再行安装。
本UPS系统绝不可安装在附近有水或充满湿气的环境。
本UPS系统绝不可安装在阳光直晒或附近有加热器类设备的场所。
绝不可阻塞或遮蔽本UPS外壳上的通风孔。
1-3. 安装绝不可将可导致本UPS过载的设备(如大功率电机类设备)连接到本UPS的输出端。
电源线等线路在布线时应避开会遭到踩踏或发生绊倒的地方。
不可阻塞或遮蔽此UPS外壳上的通风孔。
重动箱SZD-11S-12DI(V3.0)(060324)
SZD-11S-12DI型重动箱使用说明书(V3.0)地址：深圳市车公庙泰然工贸园201栋8楼西邮编：518040电话：(0755) 83410291 83410292(客户部)(0755) 83423159(16线)传真：(0755) 83412949 83410306Email：zdmarket@Website: /制定：审核：批准：2004-8-26NO.HD-HDW-011-H0007-021 概述1.1 用途SZD-11S-12DI型重动箱适用于在综合自动化系统中，满足一个开关量带动三个开关量的要求。
1.2 特点SZD-11S-12DI型重动箱采用了军规标准的继电器、高性能的电阻和高可靠性的电连接器，大大提高了运行的可靠性和稳定性。
SZD-11S-12DI型重动箱一共提供十二组信号接点重动，并能够进行自保持（不需要自保持的可以去掉箱体里相应的跳线）。
1.3 使用环境环境温度：－25℃～60℃相对湿度：5％～95％；大气压力：大气压力80kPa～110kPa。
使用地点不允许有爆炸危险的介质，周围介质中不应含有腐蚀金属和破坏绝缘的气体及导电介质，不允许充满水蒸气及有严重的霉菌存在。
使用地点应具有防御雨、雪、风、沙、灰的措施。
2 额定的技术数据2.1 额定直流电压220V或110V（订货时需注明），电压波动在－20％～＋10％额定值时，装置仍能正常工作。
2.2 功率消耗十二组信号接点重动最大功耗小于35W。
2.3 动作时间和释放时间小于10ms。
2.4 输出接点容量出口继电器的可以长期接通容量220VDC@5A，220VAC@5A；能断开阻性负载220VDC@0.3A， 250VAC@5A；能断开感性负载220VDC@0.3A（间隔0.5秒，L/R = 40 ms）。
12.5 绝缘性能2.5.1 绝缘电阻直流电压回路对机壳地的绝缘电阻>200MΩ。
节点对机壳地的绝缘电阻>200MΩ。
纽威数控车床电气操作
3
操作.............................................................................................................................................. 10
3.1
3.3.3 空运行..........................................................................................................................................18
NL634SC NL635SC
电气操作手册 文件号：NL11-9375-1K(M)
NL201HS NL251SA NL253SA NL322HA
NL201HA NL201SA NL201HAC NL251T NL251HAC
NL402HA
NL502T
NL504T
NL634SCZ NL635SCZ
NL635HA
1.3
与机床操作相关的警告和注意 .................................................................................................... 2
1.4
与日常维护相关的警告 ................................................................................................................ 6
3.2.3 面板开关控制说明......................................................................................................................12

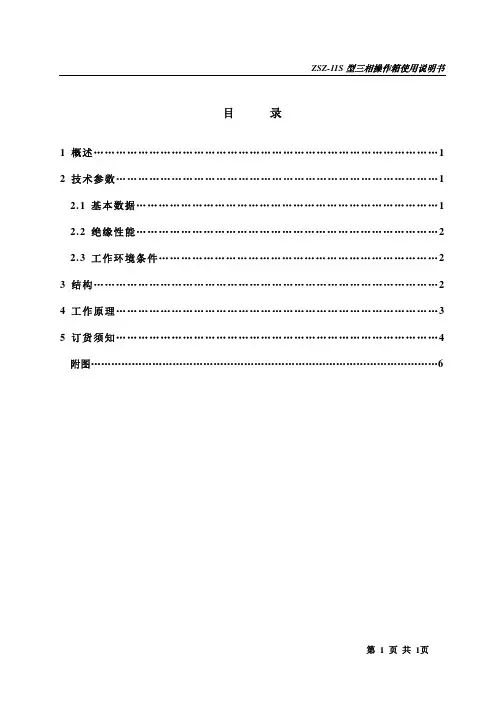

许继ZSZ-11S 型三相操作箱(详细说明书)
目录1概述 (1)2技术参数 (1)2.1基本数据 (1)2.2绝缘性能 (2)2.3工作环境条件 (2)3结构 (2)4工作原理 (3)5订货须知 (4)附图 (6)1 概述1.1 装置用途装置作为三相断路器操作的辅助控制回路，适用于110kV及以下电压等级系统断路器控制操作之用。
1.2 装置综述该装置采用19/2英寸机箱，面板为整面板形式，内部插件为插拔式，具有锁紧机构可靠的特点。
装置包括四个插件，各插件有跳合闸插件、压力插件、信号插件、位置插件。
装置除能正确反应跳、合情况外，还设有防止跳跃的防跳闭锁继电器TBJ，TBJ采用的是快速继电器，利用其本身特点和其触点不同的回路连接能防止断路器多次“跳－合”现象。
为了防止在运行中由于控制跳闸的气(液)压触点接触不良造成气(液)压闭锁环节失灵，压力监视继电器1YJJ~3YJJ还设有预告信号。
2 技术参数2.1 基本数据2.1.1 额定数据a. 直流电压：220V或110V；b. 跳闸保持电流：0.5、1、2、4A；c. 合闸保持电流：0.5、1、2、4A。
2.1.2 功率消耗在额定直流电压下，直流电压回路功率消耗正常情况下不大于60W，跳合闸时不大于120W。
2.1.3 触点性能2.1.3.1 跳合闸出口触点在电压不大于250V，电流不大于0.5A，时间常数为5ms±0.75ms的直流有感负荷电路中，断开容量为50W，长期允许通过电流为5A。
2.1.3.2 其余触点在电压不大于250V，电流不大于0.5A，时间常数为5ms±0.75ms的直流有感负荷电路中，断开容量为30W，长期允许通过电流为3A。
2.2 绝缘性能2.2.1 绝缘电阻所有带电回路对外壳及电气上无联系的各电路之间的绝缘电阻在正常检验的标准大气条件下，不小于100MΩ。
2.2.2 介质强度所有电路对外壳的介质强度应能承受50Hz，2000V，1min试验而无绝缘击穿或闪络现象。
电源箱使用说明书
在安装使用前请仔细阅读产品使用说明书KDW660/18B矿用隔爆兼本安型电源箱使用说明书本产品执行企业标准Q/FSKJ-02-2011发布日期：2011-01-05防爆合格证：11121260 安全标志使用证：MAA080053济南福深兴安科技有限公司目录1．概述 22.结构、特征与工作原理 22.1电源箱外形结构图 22.2电源箱工作原理 32.3 电源箱接线端子、布置图 33．技术特性 33.1 工作环境条件： 43.2 电源 43.3 防爆型式：矿用隔爆兼本质安全型 4 3.4 工作方式：连续 43.6主机功率 43.7配接设备 44．尺寸质量 45．安装调整 55.1 安装 55.2 拆卸 55.3配置 55.4 注意事项 56．维护修理故障分析与排除 57．运输贮存 68．开箱及检查 68.1 随机文件 68.2 备、附件 69．定货须知 610．生产厂家 6附录配接设备 71．概述KDW660/18B矿用隔爆兼本安型电源箱使用说明书的编写执行标准GB9969.1-1998。
KDW660/18B矿用隔爆兼本安型电源箱执行标准MT/T408-1995煤矿用直流稳压电源。
KDW660/18B矿用隔爆兼本质安全型电源箱（简称电源箱），防爆型式：电源箱的隔爆型式为矿用隔爆兼本质安全型，其防爆标志Exd[ib]I。
电源箱是一种适用于煤矿井下各作业场所为传感器、照明等提供本安电源的。
电源箱由交流127V、380V、660V输入可同时提供一路18V 230mA DC、一路12V 500mA DC本安电源输出。
备有镍氢免维护电池。
当交流供电停止时备用电源直接转换至本安电路，可使两路本安电源工作两个小时以上（满载的情况下）。
型号含义：2.结构、特征与工作原理2.1电源箱外形结构图图一结构框图2.2电源箱工作原理电源箱的输入电压等级可根据用户要求分别提供交流127V、380V、660V；框图如图二所示图二电源箱工作原理框图电源经变压器变成28V、26V电压，分三路分别供电：其中一路供给本安电路经过双重限流双重限压保护，输出本安18V 400mA；其中一路供给本安电路经过双重限流双重限压保护，输出本安12V 500mA。
JFZ-11S、JFZ-12S三相操作箱说明书(0SF.459.052)_V1.00
JFZ-11S JFZ-12S 三相操作箱
说明书
编
制：史文豪
标准化审查：郑 蔚
校 核：暴立勇 审 定：徐 刚
出 版 号：V1.0 文 件 代 号：0SF.459.052 出 版 日 期：2007 年 07 月
版权所有：北京四方继保自动化股份有限公司
4.8 电压切换继电器......................................................................................................- 25 4.9 总原理图、端子图、插件布置图..........................................................................- 26 5. 使用注意事项..........................................................................................................- 33 6. 开箱检查..................................................................................................................- 33 7. 运输、贮存..............................................................................................................- 33 8. 订货须知..................................................................................................................- 33 -
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SZD－11三相操作箱使用说明书（V3.1）目 录1 概述 (1)2 性能参数 (1)2.1工作环境条件 (1)2.2工作额定电压值 (1)2.3输出接点容量 (1)2.4技术要求 (1)2.5绝缘性能 (1)2.6耐湿热性能（交变湿热试验） (2)2.7机械性能 (2)2.8温度贮存性能 (2)2.9电磁兼容性能 (2)3 工作原理 (3)3.1 组成元件 (3)3.2保护跳（KCO） (3)3.3重合闸继电器回路(KRC) (3)3.4跳闸继电器（KOF） (3)3.5合闸继电器（KO） (3)3.6防跳继电器(KCF) (3)3.7跳、合位置继电器（KCT、KCC） (4)3.8信号复归 (4)3.9跳线功能 (4)3.10NC节点无定义 (4)4 操作使用 (4)4.1接线要求 (4)4.2面板指示灯与信号复位操作 (4)4.3.端子接线表 (4)4.4保护跳功能 (5)4.5跳闸功能 (6)4.6合闸功能 (6)4.7重合闸功能 (6)4.8复位 (6)4.9跳线 (6)4.10NC端子是无定义的空位 (6)5 服务承诺 (6)5.1质量保证 (6)5.2质保限制 (6)附图A 外形尺寸图 (7)附图B 面板图 (8)附图C 电路原理图 (9)附录D 修订记录 (10)1概述SZD-11三相操作箱主要用于变、配电综合自动化供电系统中，作为对断路器(或开关)操作的辅助控制装置，实现对断路器进行辅助操作和监视其运行状态的功能。
装置原理接线满足《高压线路继电器保护装置统一设计》工作组提出的《三相操作箱统一设计说明》的要求和符合电力工业部反事故措施的规定。
本操作箱选用新型大功率电磁继电器和高性能电阻、电容，保证了操作箱运行的可靠性和稳定性。
主要功能有:1) 重合闸2) 外接保护跳闸功能3) 远方和手动跳合断路器4) 断路器开关位置状态监视5) 合闸时防跳功能6) 跳、合闸回路完好性监视2性能参数2.1 工作环境条件1) 环境温度：－25℃～＋70℃2) 相对湿度：5％～95％3) 大气压力：86kpa～106kpa(海拔高度2500m以下)2.2 工作额定电压值220VDC或110VDC2.3 输出接点容量1) 长期接通容量： 220VDC@5A，220VAC@5A2) 断开阻性负载能力： 220VDC@0.3A， 250VAC@5A3) 断开感性负载能力： 220VDC@0.3A（间隔0.5秒，L/R = 40 ms）2.4 技术要求1) 当直流电源电压在80％～110％范围内变化时，装置能正常工作。
2) 电流继电器的电流启动值为额定值的0.7倍。
3) 电压继电器的电压启动值为额定值的0.7倍。
2.5 绝缘性能1) 介质强度装置能承受下表所示的耐压试验，无击穿或闪络现象。
表一：介质强度技术要求试验部位 耐压水平（工频）技术要求电源回路对地 2KV，1分钟 试验期间应不发生击穿或闪络现象，以及泄露电流明显增大或电压降低控制回路对地 2KV，1分钟 电源和控制回路之间2KV，1分钟2) 绝缘电阻装置满足下列部位绝缘电阻检验要求 表二：绝缘电阻技术要求测试部位 兆殴表（V）技术要求电源回路对地 500>100MΩ控制回路对地 电源和控制回路之间3) 冲击电压试验在正常试验大气条件下，装置的电源回路对地、控制回路对地以及电源和控制回路之间，能承受1.2/50μs 的标准雷电波的短时冲击电压试验，开路试验电压5kV，装置应无绝缘损坏。
2.6 耐湿热性能（交变湿热试验）按照GB/T 7261-2000第21章规定的湿热试验。
测量电源回路对地、控制回路对地、电源和控制回路之间的绝缘电阻值应不小于1.5 MΩ，介质强度应不低于表一规定的介质强度试验电压幅值的75%。
2.7 机械性能符合GB/T 15145-1994中3.12、3.13及3.14的规定。
2.8 温度贮存性能装置的贮存、运输及安装允许的环境温度为-40℃～+85℃，在不施加任何激励量的条件下，不出现不可逆变化。
温度恢复后，装置性能应满足本说明书的要求。
2.9 电磁兼容性能1) 承受脉冲干扰能力装置能承受GB/T14598.13-1998中规定的严酷等级为3级的脉冲群干扰。
2) 承受静电放电干扰能力装置能承受GB/T14598.14-1998中规定的严酷等级为3级的静电放电干扰。
3) 承受辐射电磁场干扰能力装置能承受GB/T14598.9-1995中规定的严酷等级为3级的辐射电磁场干扰。
4) 承受快速瞬变干扰能力装置能承受GB/T14598.10-1996中规定的严酷等级为3级的快速瞬变干扰。
5) 浪涌冲击抗扰度试验装置能承受GB/T17626.5-1999中规定的严酷等级为3级的浪涌冲击场干扰。
6) 射频场感应的传导骚扰抗扰度试验装置能承受GB/T17626.6-1998中规定的严酷等级为3级的传导骚扰干扰。
7) 工频磁场抗扰度试验装置能承受GB/T17626.8-1998中规定的严酷等级为4级的工频磁场干扰。
3工作原理3.1组成元件KCO 保护跳继电器 KRC 重合闸继电器KOF 跳闸继电器 KO 合闸继电器KCF 防跳继电器 KS 信号继电器KCT 跳闸位置继电器 KCC 合闸位置继电器3.2 保护跳（ KCO ）在A01加上保护跳信号，KCO1的电压线圈被激励，常开触点闭合，通过跳闸继电器KCF1和跳闸闭锁继电器KCF2。
去启动跳闸操作机构，完成跳闸。
并且带有一组带自保持的保护跳出口Z14—Z15;同时KS2给出保护跳信号至遥信输出回路的接点。
3.3 重合闸继电器回路 ( KRC )KRC1和KS1由保护装置和重合闸装置中重合闸出口继电器接点启动，KRC2的电流线圈串在合闸回路中;KS1的开关启动重合闸信号灯，同时送出信号至遥信输出回路的接点。
3.4 跳闸继电器（ KOF ）当A03加上跳闸脉冲时，KOF1电压线圈被激励，常开触点闭合，通过A07启动跳闸操作机构。
3.5 合闸继电器（ KO）当A18加上合闸脉冲，KO1的电压线圈被激励，常开触点KO1闭合并启动KO2，通过A20出口完成合闸。
3.6 防跳继电器 ( KCF )当同时给出合闸和分闸命令时，不论断路器处于合闸位置还是跳闸位置，断路器只有一次合分闸，KCF动作后，常闭触点KCF2断开，常开触点KCF2闭合，启动防跳继电器KCF，其常闭触点KCF断开，常闭触点KCF闭合，且保持，至此最终停在分闸位置。
3.7 跳、合位置继电器（ KCT、KCC ）串在合、跳回路中，根据合、跳闸线圈的状态给出跳合闸位置信号。
3.8 信号复归重合闸和保护跳都是磁保持信号继电器，通过前面板的”复位”按钮手动进行复归。
复归后，重合闸和保护跳的指示灯都将熄灭，信号出口断开。
3.9 跳线功能当跳线JUMP短接后,本操作箱不具有防跳功能,反之就具有防跳功能。
3.10 NC节点无定义4 操作使用4.1 接线要求1）需要按照装置的背面端子进行正确接线2）装置应当可靠接地（GND）4.2 面板指示灯与信号复位操作1）装置正常工作时“电源”绿灯亮，开关合位时“合位”红灯亮，开关分位时“跳位”绿灯亮。
“电源”绿灯不亮时表示装置的工作电源出现故障。
2）当保护跳闸驱动开关跳闸时“保护跳”红灯亮，并带自保持，需要通过前面板上的“复位”按钮将灯熄灭。
3）当重合闸动作后驱动开关合闸时“重合闸”红灯亮，并带自保持，需要通过前面板上的“复位”按钮将灯熄灭。
4.3. 端子接线表端子号 接线内容A01--A02 保护跳闸信号接入A03 监控跳闸信号接入A04 其它的联动（联锁）跳闸信号接入A05 手动跳闸信号接入A06 保护、联动和手动跳闸引出到断路器的跳闸线圈回路A07 监控（遥控）跳闸引出回路A08 断路器合闸位置指示A09 备用端子A10 备用端子A11 备用端子A12 备用端子A13 备用端子A14 备用端子A15 备用端子A16 备用端子A17 重合闸启动信号接入A18 监控合闸（遥控）信号接入A19 手动合闸信号接入A20 合闸引出到断路器的合闸线圈回路A21 断路器分闸位置指示A22--A23 重合闸闭锁信号输出A24 备用端子Z01--Z02 合闸信号输出Z03--Z04 跳闸位置信号输出Z05--Z06 合闸位置信号输出Z07 备用端子Z08 遥信公共端（和Z09、Z11、Z13构成回路）Z09 控制回路断线信号输出Z10 备用端子Z11 跳闸信号输出Z12 备用端子Z13 重合闸信号输出Z14--Z15 保护跳闸信号输出（带自保持）Z16 备用端子Z17 备用端子Z18 备用端子Z19 备用端子Z20 备用端子Z21 备用端子Z22 备用端子Z23-Z24 装置工作电源接入（Z23接“+”极，Z24接“-”极）4.4 保护跳功能A01和A02外接保护跳回路，其中A01为信号入口，当A01上加正电源时，Z03－Z04给出跳闸位置信号，Z08－Z11给出保护跳信号，Z14－Z15给出保护跳出口，面板保护跳信号灯亮。
4.5 跳闸功能A03为跳闸信号入口，当断路器处于跳闸状态时， Z03－Z04给出跳闸位置信号，同时A22－A23给出闭锁重合闸信号，面板跳闸信号灯亮。
4.6 合闸功能A18是合闸信号入口，当断路器处于合闸状态时，Z01－Z02给出合闸信号，Z05－Z06给出合闸位置信号，面板合闸信号灯亮。
4.7 重合闸功能A17是重合闸信号入口，当断路器处于合闸状态时， Z05－Z06给出合闸位置信号，Z08－Z13给出重合闸信号，面板重合闸信号灯亮。
4.8 复位复位按钮使自保持继电器KS1和KS2复位。
4.9 跳线跳线JUMP 短接时操作箱不具有防跳功能,反之就具有防跳功能。
4.10 NC端子是无定义的空位5服务承诺5.1 质量保证所有公司售给用户的装置，在售给用户之日起质保期内，对其因设计、材料和工艺缺陷引起的故障实行免费质量保证。
