阀门电动装置
阀门电动装置及其选用要点
阀门电动装置(以下均称“电动装置”)的基本功能是完成截断类阀门的驱动与控制，如：闸阀、截止阀、、等阀门的启闭。
阀门与电动装置通过选配组合成为电动阀门，广泛地应用于各工业领域的管道系统。
作为管道系统控制单元，电动装置与阀门的正确匹配及其合理使用是电动阀门产品设计性能的保证。
据掌握的情况，目前无论国内还是国外，阀门与电动装置分别由不同厂家制造，而两种产品的组合(亦称“成套”)多由阀门制造厂完成，一定意义上电动装置属于阀门的配套产品。
基于这种情况，根据阀门的型式和技术参数(诸如结构、压力、口径、温度、阀杆与连接尺寸、启闭时间、环境条件等等)对电动装置进行选型是必需的程序。
另外，电动阀门在调试和使用中的一些问题又多体现在电动装置上，它说明电动阀门具有不同于其它通用设备的特殊性。
1、电动阀门技术参数的确定及制造过程电动阀门的技术参数取决于管道系统的技术要求。
图1给出了电动阀门从技术参数的确定到完成制造交付使用的一般程序。
图1电动阀门的技术参数由图1可见，首先是(1)电动阀门用户委托设计院所完成管道系统设计(其中包括电动阀门技术要求)；(2)设计院所将设计数据与相关说明反馈电动阀门用户；(3)电动阀门用户依据技术要求向阀门制造商招标采购电动阀门；(4)阀门制造商按技术要求进行电动装置选型并向电动装置制造商采购电动装置；(5)电动装置产品交付阀门制造商；(6)电动阀门在阀门制造商工厂进行成套试验后交付用户(由安装公司实施安装)。
实践证明，在上述环节中有几处容易出现问题并影响电动阀门的性能。
a)阀门制造商是否能完全理解技术要求(主要是电控要求)并将其清晰地传达给电动装置制造商，它属于选型问题之一，涉及到电动阀门的功能问题。
b)电动装置制造商是否提供合适的电动装置(主要是产品的动力参数)与电动阀门组合程序是否合理，它属于成套问题。
c)电动阀门的安装程序是否合理，它属于使用问题之一。
这些问题从不同方面说明了电动装置的特殊性。
智能型阀门电动装置标准
智能型阀门电动装置标准嘿，朋友们！今天咱来聊聊智能型阀门电动装置标准这档子事儿。
你说这智能型阀门电动装置，就好比是家里的一位得力小助手！它能帮咱精准地控制阀门，让一切都顺顺当当的。
就好像你开车，方向盘得好使吧，这智能型阀门电动装置就是那个能让阀门乖乖听话的“方向盘”。
咱先看看这标准，那可是相当重要啊！就像给这个小助手定了一套规矩，告诉它该咋干活，干到啥程度算合格。
要是没个标准，那不乱套啦？就好比你去买衣服，总得有个尺码标准吧，不然咋知道合不合身呢？这标准里面啊，对精度的要求可高啦！差那么一点点都不行。
你想想，要是阀门该开的时候没开到位，该关的时候没关好，那得多耽误事儿啊！这就好像你做菜放盐，多一点少一点味道可就差远了呢。
还有啊，可靠性也特别重要。
咱可不能让它关键时刻掉链子啊！要是正用着呢，它突然坏了，那不就抓瞎啦？这就像你出门，要是鞋子突然坏了，那多狼狈呀！所以这标准就得严格要求它，得让它经得住时间的考验。
操作的便利性也不能忽视呀！总不能让人用起来觉得别扭吧。
得设计得顺手，让人一用就觉得嘿，真方便！这就跟玩手机似的，界面简洁明了，操作方便快捷，大家才喜欢用嘛。
咱国家对这智能型阀门电动装置标准可是很重视的哦！为啥呢？这可是关系到好多行业的发展呢！比如化工行业、电力行业，没有可靠的智能型阀门电动装置咋行？这就跟人得有两条健康的腿才能好好走路一样重要。
咱老百姓在日常生活中可能不太会直接接触到这些，但你想想，你家里用的水、电，说不定就有它的功劳呢！所以说啊，可别小瞧了这小小的智能型阀门电动装置和它的标准。
那我们该咋选符合标准的智能型阀门电动装置呢？首先得找正规厂家吧，可别贪小便宜买那些不靠谱的。
然后看看它的各项参数是不是都符合标准，就像咱找对象，得看看各方面条件是不是都合适嘛。
总之，智能型阀门电动装置标准可不是闹着玩的，它关系到好多重要的事情呢！咱可得重视起来，让这些小助手们好好为我们服务，为我们的生活和国家的发展贡献力量呀！你们说是不是这个理儿呢？原创不易，请尊重原创，谢谢!。

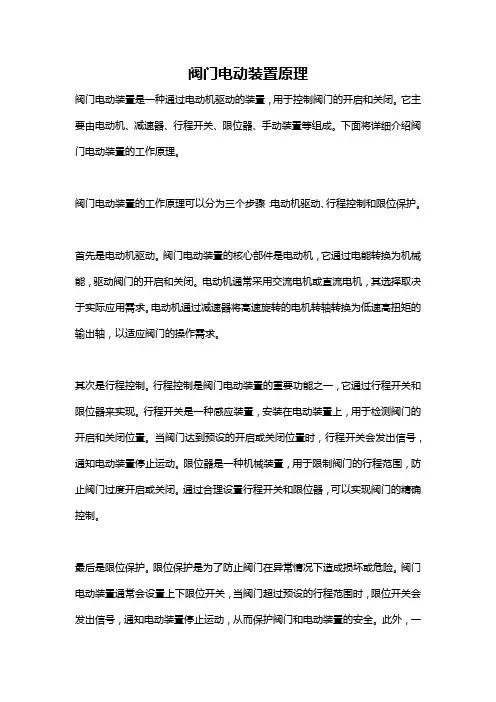

阀门电动装置原理
阀门电动装置原理阀门电动装置是一种通过电动机驱动的装置，用于控制阀门的开启和关闭。
它主要由电动机、减速器、行程开关、限位器、手动装置等组成。
下面将详细介绍阀门电动装置的工作原理。
阀门电动装置的工作原理可以分为三个步骤：电动机驱动、行程控制和限位保护。
首先是电动机驱动。
阀门电动装置的核心部件是电动机，它通过电能转换为机械能，驱动阀门的开启和关闭。
电动机通常采用交流电机或直流电机，其选择取决于实际应用需求。
电动机通过减速器将高速旋转的电机转轴转换为低速高扭矩的输出轴，以适应阀门的操作需求。
其次是行程控制。
行程控制是阀门电动装置的重要功能之一，它通过行程开关和限位器来实现。
行程开关是一种感应装置，安装在电动装置上，用于检测阀门的开启和关闭位置。
当阀门达到预设的开启或关闭位置时，行程开关会发出信号，通知电动装置停止运动。
限位器是一种机械装置，用于限制阀门的行程范围，防止阀门过度开启或关闭。
通过合理设置行程开关和限位器，可以实现阀门的精确控制。
最后是限位保护。
限位保护是为了防止阀门在异常情况下造成损坏或危险。
阀门电动装置通常会设置上下限位开关，当阀门超过预设的行程范围时，限位开关会发出信号，通知电动装置停止运动，从而保护阀门和电动装置的安全。
此外，一些高级的阀门电动装置还会配备过载保护装置，当电动机承受过大负载时，会自动停止工作，以防止电动机损坏。
总结起来，阀门电动装置的工作原理是通过电动机驱动阀门的开启和关闭，通过行程开关和限位器实现行程控制，通过限位保护装置保护阀门和电动装置的安全。
阀门电动装置具有操作简便、精确控制、安全可靠等特点，广泛应用于工业生产和生活中的阀门控制系统中。
多回转阀门电动装置
多回转阀门电动装置一、产品[多回转阀门电动装置]的详细资料：产品型号：Z型产品名称：多回转阀门电动装置产品特点：多回转阀门电动装置，通称为Z型。
适用于阀瓣做直线运动的阀门，如闸阀、截止阀、隔膜阀、水闸门等。
用于阀门的开启、关闭或调节，是对阀门实现远控、集控和自控的必不可少的驱动装置。
他们具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。
广泛用于电力、冶金、石油、化工、造纸、污水处理等部门。
按使用环境分：Z为普通型；ZW为户外型；ZB为隔爆型；ZZ为整体型；ZT为整体调节型。
二、特点：按输出作用力分：有转矩型和推力型。
本产品的性能符合JB/T8528—1997《普通型阀门电动装置技术条件》的规定。
防爆型的性能符合GB3836.1—2000《爆炸性环境用防爆电气设备通用要求》，GB3836.2—2000《爆炸性环境用防爆电气设备隔爆型电气设备“d”》及JB/T8529—1997《隔爆型阀门电动装置技术条件》的规定。
并经国家防爆电气产品质量监督检验测试中心检定，取得了防爆合格证。
三、型号表示方法：型号示例：1.Z30I—18/50W表示输入转矩300N.m（30Kgf.m），电站型接口，输出转速18r/min（18转/分），最大转圈数50，户外型。
2.Z45T—24/120B表示转矩450N.m（45kgf.m），推力型接口，输出转速24r/min（24转/分），最大转圈数120，隔爆型。
3.Z120—24/80TZ：表示输出转矩1200N.m（120Kgf.m），输出转速24r/min，最大转圈数80圈，整体调节型。
四、工作环境和特点：1.电源：电机为三相交流，380V（特殊订货660V或220V），50Hz（特殊订货60Hz）；控制线为220V，50Hz（特殊订货60Hz）；远程控制为24VDC。
2.环境温度：-20～+60℃（特殊订货-60～+80℃）。
3.相对湿度：≤90%（25℃时）。

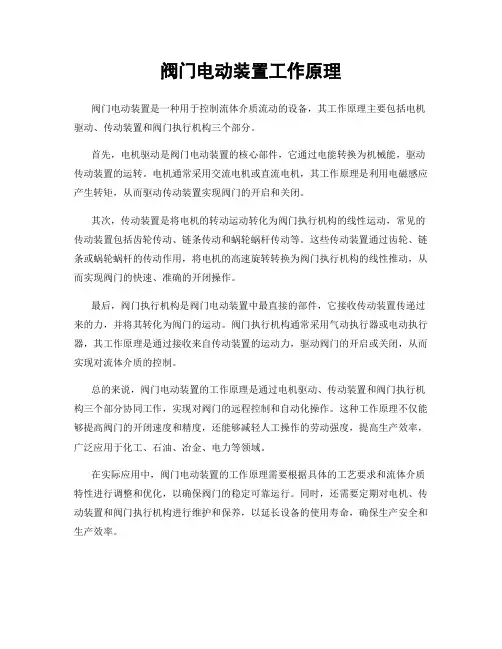

阀门电动装置工作原理
阀门电动装置工作原理阀门电动装置是一种用于控制流体介质流动的设备，其工作原理主要包括电机驱动、传动装置和阀门执行机构三个部分。
首先，电机驱动是阀门电动装置的核心部件，它通过电能转换为机械能，驱动传动装置的运转。
电机通常采用交流电机或直流电机，其工作原理是利用电磁感应产生转矩，从而驱动传动装置实现阀门的开启和关闭。
其次，传动装置是将电机的转动运动转化为阀门执行机构的线性运动，常见的传动装置包括齿轮传动、链条传动和蜗轮蜗杆传动等。
这些传动装置通过齿轮、链条或蜗轮蜗杆的传动作用，将电机的高速旋转转换为阀门执行机构的线性推动，从而实现阀门的快速、准确的开闭操作。
最后，阀门执行机构是阀门电动装置中最直接的部件，它接收传动装置传递过来的力，并将其转化为阀门的运动。
阀门执行机构通常采用气动执行器或电动执行器，其工作原理是通过接收来自传动装置的运动力，驱动阀门的开启或关闭，从而实现对流体介质的控制。
总的来说，阀门电动装置的工作原理是通过电机驱动、传动装置和阀门执行机构三个部分协同工作，实现对阀门的远程控制和自动化操作。
这种工作原理不仅能够提高阀门的开闭速度和精度，还能够减轻人工操作的劳动强度，提高生产效率，广泛应用于化工、石油、冶金、电力等领域。
在实际应用中，阀门电动装置的工作原理需要根据具体的工艺要求和流体介质特性进行调整和优化，以确保阀门的稳定可靠运行。
同时，还需要定期对电机、传动装置和阀门执行机构进行维护和保养，以延长设备的使用寿命，确保生产安全和生产效率。
总之，阀门电动装置的工作原理是一个复杂而又精密的系统工程，它的稳定可靠运行对于工业生产过程至关重要，需要在设计、安装和维护过程中严格遵循相关的技术标准和操作规程，以确保设备的正常运行和安全生产。

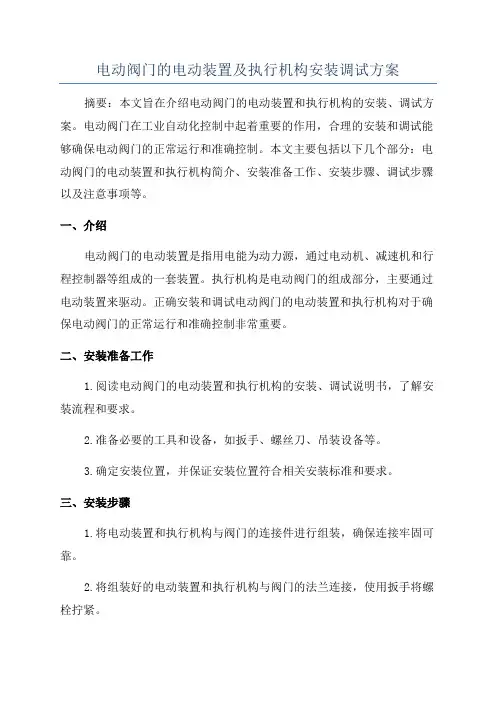

电动阀门的电动装置及执行机构安装调试方案
电动阀门的电动装置及执行机构安装调试方案摘要：本文旨在介绍电动阀门的电动装置和执行机构的安装、调试方案。
电动阀门在工业自动化控制中起着重要的作用，合理的安装和调试能够确保电动阀门的正常运行和准确控制。
本文主要包括以下几个部分：电动阀门的电动装置和执行机构简介、安装准备工作、安装步骤、调试步骤以及注意事项等。
一、介绍电动阀门的电动装置是指用电能为动力源，通过电动机、减速机和行程控制器等组成的一套装置。
执行机构是电动阀门的组成部分，主要通过电动装置来驱动。
正确安装和调试电动阀门的电动装置和执行机构对于确保电动阀门的正常运行和准确控制非常重要。
二、安装准备工作1.阅读电动阀门的电动装置和执行机构的安装、调试说明书，了解安装流程和要求。
2.准备必要的工具和设备，如扳手、螺丝刀、吊装设备等。
3.确定安装位置，并保证安装位置符合相关安装标准和要求。
三、安装步骤1.将电动装置和执行机构与阀门的连接件进行组装，确保连接牢固可靠。
2.将组装好的电动装置和执行机构与阀门的法兰连接，使用扳手将螺栓拧紧。
3.检查连接处是否漏气、漏油，如有问题及时修复。
4.安装好电动装置和执行机构后，进行配电线材的安装，确保接线正确。
5.连接电源并进行电路的接通测试，确保电动装置和执行机构正常工作。
四、调试步骤1.首先，对电动装置和执行机构进行开关量测试，确保在控制信号下能够正常开闭。
2.进行位置反馈测试，检查是否能够准确反馈阀门的开闭位置。
3.进行手动控制测试，使用调节手柄或控制按钮，观察阀门的开闭情况。
4.进行自动控制测试，将电动装置和执行机构连接到自动控制系统，通过远程控制阀门的开闭。
5.对各个控制方式下的开闭时间、稳定性等进行测试和调整。
五、注意事项1.在安装过程中，需要注意安全操作，避免事故的发生。
2.安装和调试过程中，应严格按照相关说明书和安装标准进行操作。
3.在安装位置选择上，应考虑到操作和维护的便利性。
4.定期对电动装置和执行机构进行维护和保养，确保其正常运行。
常州阀门电动装置说明书
常州阀门电动装置说明书一、引言阀门是工业领域中常见的控制元件之一，它通过开闭来控制流体的通断和流量的调节。
而阀门电动装置则是将传统手动操作转化为电动操作，提高了阀门的自动化程度和控制精度。
本文将详细介绍常州阀门电动装置的特点、工作原理以及使用注意事项。
二、特点1. 高度可靠性：常州阀门电动装置采用优质材料制造，工艺精湛，具有高度的可靠性和耐用性，能够稳定运行并保持良好的密封性能。
2. 精确控制：电动装置采用先进的电控技术和传感器，能够实现精确的位置控制和流量调节，提高了阀门的控制精度。
3. 自动化程度高：电动装置可实现远程控制和自动化操作，具有自动开闭、定时控制和远程监测等功能，提高了生产效率和工作安全性。
4. 维护简便：电动装置结构简单，维修保养方便，可大大减少维护成本和工作停机时间。
三、工作原理常州阀门电动装置主要由电机、减速器、行程开关和控制器等组成。
电机通过减速器驱动阀门执行机构实现阀门的开闭操作。
行程开关用于检测阀门的开闭状态，并向控制器发送信号。
控制器根据接收到的信号控制电动装置的运行，实现对阀门的远程控制。
四、使用注意事项1. 安装前应检查电动装置和阀门的匹配性，确保其相互协调和稳定运行。
2. 在使用过程中，应定期检查电动装置的运行状态，如发现异常应及时进行维修或更换。
3. 在安装和维修时，应断开电源并采取相应的安全措施，以免发生意外事故。
4. 在使用过程中，应定期对电动装置进行保养，清洁阀门及其周围环境，保持良好的工作状态。
5. 使用过程中应注意防止阀门过度开启或关闭，以免损坏阀门和电动装置。
五、结论常州阀门电动装置具有高度的可靠性、精确的控制和高度的自动化程度，能够提高阀门的工作效率和控制精度。
在使用过程中，用户应根据实际需求选择合适的型号和规格，并遵守使用注意事项，以确保阀门电动装置的正常运行和使用寿命。
同时，供应商也应提供优质的产品和及时的技术支持，以满足用户的需求。
常州阀门电动装置将在工业领域中发挥越来越重要的作用，为工业生产和流程控制提供可靠的保障。
阀门电动装置的优缺点
1、功能强劲：智能型、比例式、开关式、各类信号输出型应有尽有。
2、体积小巧：体积仅相当于同类产品的35%左右。
3、轻便宜人：重量仅相当于同类产品的30%左右。
4、性能可靠：轴承牙口电器元件等关键零部件采用进口名牌产品。
5、美观大方：铝合金压铸外壳、精细流畅、且可减少电磁干扰。
6、精密耐磨：蜗轮输出轴一体化特殊铝合金锻造、强度高、耐磨性好。
7、回差极小：蜗轮输出轴一体化、避免了键联结的间隙、传动精度高。
8、安全保证：通过1500V耐压检测，F级绝缘电机，安全有保障。
9、配套简单：采用单相电源、外接线路特别简单，也可做380V、直流电源。
10、使用方便：免加油、免点检、防水防锈、任意角度安装。
11、保护装置：双重限位、过热保护、过载保护(选装)。
12、多种速度：全行程时间5秒、10秒、15秒、30秒、60秒、100秒等。
13、防腐防锈：支架、联轴器、螺钉均采用不锈钢。
14、智能数控：数字设定、数字整定、高度精确、自诊断、一机多能。
15、集成一体：智能控制模块高度集成于电动装置本体中，无须外接定位器等。
阀门电动装置优点是能源取用方便，信号传输速度快，传输距离远，便于集中控制，灵敏度和精度较高，与电动调节仪表配合方便，安装接线简单。
阀门电动装置缺点是结构复杂，平均故障率高于气动执行机构，适用于防爆要求不高，气源缺乏的场所。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
阀门电动装置
阀门电动装置（electric actuator）用电力驱动启闭或调节阀门的装置。
阀门电动装置是实现阀门程控、自控和遥控不可缺少的驱动设备，其运动过程可由行程、转矩或轴向推力的大小来控制。
阀门电动装置的工作特性和利用率取决于阀门的种类、装置工作规范及阀门在管线或设备上的位置。
电动装置一般由下列部分组成
▪专用电动机，特点是过载能力强﹑起动转矩大﹑转动惯量小，短时﹑断续工作
▪减速机构，用以减低电动机的输出转速
▪行程控制机构，用以调节和准确控制阀门的启闭位置
▪转矩限制机构，用以调节转矩（或推力）并使之不超过预定值
▪手动﹑电动切换机构，进行手动或电动操作的联锁机构
▪开度指示器，用以显示阀门在启闭过程中所处的位置根据阀门类型选择电动执行器
角行程电动执行器（转角< 360 度）――适用于蝶阀、球阀、旋塞阀等。
电动执行器输出轴的转动小于一周，即小于360 度，通常为90 度就实现阀门的启闭过程控制。
此类电动执行器根据安装接口方式的不同又分为直连式、底座曲柄式两种。
▪直连式：是指电动执行器输出轴与阀杆直连安装的形式
▪底座曲柄式：是指输出轴通过曲柄与阀杆连接的形式多回转电动执行器（转角> 360 度）――适用于闸阀、截止阀等。
电动执行器输出轴的转动大于一周，即大于360 度，一般需多圈才能实现阀门的启闭过程控制。
直行程（直线运动）――适用于单座调节阀、双座调节阀等。
电动执行器输出轴的运动为直线运动式，不是转动形式。
根据生产工艺控制要求确定电动执行器的控制模式
电动执行器的控制模式
根据使用环境和防爆等级分类的电动装置
根据使用环境和防爆等级要求，阀门的电动装置可分为普通型、户外型、隔爆型、户外隔爆型等
根据阀门所需的扭力确定电动执行器的输出扭力
阀门启闭所需的扭力决定着电动执行器选择多大的输出扭力，一般由使用者提出或阀门厂家自行选配，做为执行器厂家只对执行器的输出扭力负责，阀门正常启闭所需的扭力由阀门口径大小、工作压力等因素决定，但因阀门厂家加工精度、装配工艺有所区别，所以不同厂家生产的同规格阀门所需扭力也有所区别，即使是同个阀门厂家生产的同规格阀门扭力也有所差别，当选型时执行器的扭力选择太小就会造成无法正常启闭阀门，因此电动执行器必需选择一个合理的扭力范围。
正确选择阀门电动装置的依据
操作力矩：
操作力矩是选择阀门电动装置的最主要参数，电动装置输出力矩应为阀门操作最大力矩的1.2~1.5 倍。
操作推力：
阀门电动装置的主机结构有两种：一种是不配置推力盘，直接输出力矩；另一种是配置推力盘，输出力矩通过推力盘中的阀杆螺母转换为输出推力。
输出轴转动圈数：
阀门电动装置输出轴转动圈数的多少与阀门的公称通径、阀杆螺距、螺纹头数有关，要按M=H/ZS 计算（M 为电动装置应满足的总转动圈数，H 为阀门开启高度，S 为阀杆传动螺纹螺距，Z 为阀杆螺纹头数）。
阀杆直径：
对多回转类明杆阀门，如果电动装置允许通过的最大阀杆直径不能通过所配阀门的阀杆，便不能组装成电动阀门。
因此，电动装置空心输出轴的内径必须大于明杆阀门的阀杆外径。
对部分回转阀门以及多回转阀门中的暗杆阀门，虽不用考虑阀杆直径的通过问题，但在选配时亦应充分考虑阀杆直径与键槽的尺寸，使组装后能正常工作。
输出转速：
阀门的启闭速度若过快，易产生水击现象。
因此，应根据不同使用条件，选择恰当的启闭速度。
