LED投光灯规格书技术参数
LED投光灯说明书 2
光控LED投光灯产品说明书产品名称：LED投光灯产品型号：CL-LED12产品特点：1. 采用特别的灯具外壳结构使风的流通可以加快散热效果，同时降低风阻，减轻灯杆的压力负荷。
2.结构性防水功能：独特的结构有利于外壳上水流的排出，新型的防水硅胶，能保证灯具的密封性，确保不进水及灰尘。
3.节能环保：灯具设计了先进的光控传感器，在光线条件较暗的状态下自动启动。
4.优越的散热结构：散热器与灯体一体化，加厚的铝材可以提高即时导热；波浪斜齿型散热片可以增加散热面积，有效地提高了散热效果。
整个结构中间散热优于两侧，从而起到散热均匀的效果，使整个路灯在使用过程中更加稳定。
5.安装方便：可调整的支架，便于不同直径灯杆的安装，安装更加牢固。
6.表面处理方式：阳极氧化、静电喷涂防水胶垫厚度为6.0mm。
7.材质：铝合金6063。
主要性能：1、光源：采用台湾晶元LED。
2、灯珠数量：6颗。
3、输入电压：AC/DC 12V。
4、色温：6000-6500K。
5、流明：100-110LM/W。
6、防护等级：IP65.7、产品规格：115×86×80mm。
8、灯具质保：一年。
产品采用标准:1、GB7000.10~1999《固定式通用灯具安全要求》。
2、EN61326：1997+A1：1998+A2：2001+A3：2003《测量、控制和实验室用电气设备.电磁兼容性（EMC）的要求》。
3、EN61000-3-3：1995+A1：2001《额定电流小于等于16A的设备在低压供电系统产生的电压波动和闪烁限值》。
产品包装及组件：灯具安装事项：一．灯具间距及照明需要的灯具数量如下计算：1.L1=2m，L2=2m，L3=2m。
照射高度=25×灯具离墙体的距离，即照射高度是灯具离墙体的距离的25倍。
2.照明功率密度要求1~5W/平方米。
灯具总功率=被照射面的面积×（1~5）。
灯具数量=灯具总功率/单灯功率。

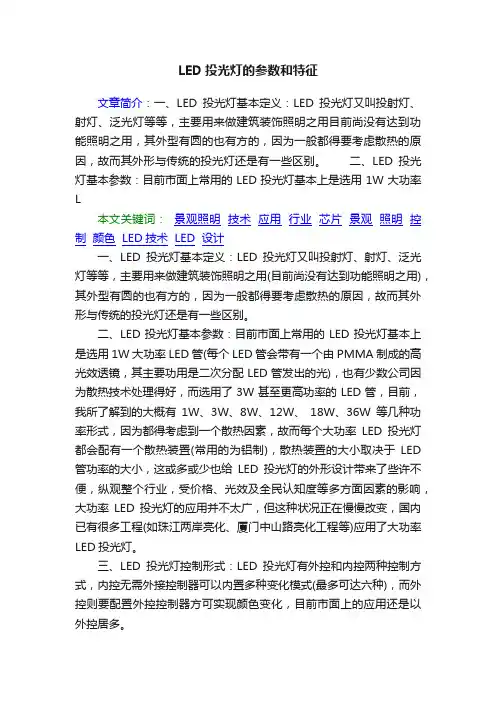

LED投光灯的参数和特征
LED投光灯的参数和特征文章简介：一、LED投光灯基本定义：LED投光灯又叫投射灯、射灯、泛光灯等等，主要用来做建筑装饰照明之用目前尚没有达到功能照明之用，其外型有圆的也有方的，因为一般都得要考虑散热的原因，故而其外形与传统的投光灯还是有一些区别。
二、LED投光灯基本参数：目前市面上常用的LED投光灯基本上是选用1W大功率L本文关键词：景观照明技术应用行业芯片景观照明控制颜色LED技术LED设计一、LED投光灯基本定义：LED投光灯又叫投射灯、射灯、泛光灯等等，主要用来做建筑装饰照明之用(目前尚没有达到功能照明之用)，其外型有圆的也有方的，因为一般都得要考虑散热的原因，故而其外形与传统的投光灯还是有一些区别。
二、LED投光灯基本参数：目前市面上常用的LED投光灯基本上是选用1W大功率LED管(每个LED管会带有一个由PMMA制成的高光效透镜，其主要功用是二次分配LED管发出的光)，也有少数公司因为散热技术处理得好，而选用了3W甚至更高功率的LED管，目前，我所了解到的大概有1W、3W、8W、12W、18W、36W等几种功率形式，因为都得考虑到一个散热因素，故而每个大功率LED投光灯都会配有一个散热装置(常用的为铝制)，散热装置的大小取决于LED 管功率的大小，这或多或少也给LED投光灯的外形设计带来了些许不便，纵观整个行业，受价格、光效及全民认知度等多方面因素的影响，大功率LED投光灯的应用并不太广，但这种状况正在慢慢改变，国内已有很多工程(如珠江两岸亮化、厦门中山路亮化工程等)应用了大功率LED投光灯。
三、LED投光灯控制形式：LED投光灯有外控和内控两种控制方式，内控无需外接控制器可以内置多种变化模式(最多可达六种)，而外控则要配置外控控制器方可实现颜色变化，目前市面上的应用还是以外控居多。
四、主要的应用场合及可实现的效果：LED投光灯通过内置微芯片的控制，在小型工程应用场合中，可无控制器使用，能实现渐变、跳变、色彩闪烁、随机闪烁、渐变交替等动态效果，也可以通过DMX 的控制，实现追逐、扫描等效果。
LED灯技术规格书
LED路灯技术规格书一、总则1.1 项目简介本技术规格书是为龙十路、南五路、西一路路灯建设工程编制的，编制的目的是进行路灯的招标采购（技术交流），经双方谈判同意后将作为合同附件。
本技术规格书阐述了设计、制造、供货、检验、服务验收等的最低要求。
供货商应保证提供符合本技术规格书和相关的国际、国内工业标准的优质产品。
在合同签字后，需方有权因规范、标准、规程发生变化而提出补充要求。
供方对路灯负有全责，包括分包（或采购）的产品。
其分包（或采购）的产品的制造商应事先征得买方的认可。
1.2 释义买方：指业主或批准的代表供方（供货商）：为本工程供货的制造商1.3设计条件安装于龙十路、南五路、西一路。
二、技术要求2.1一般性技术要求2.1.1工作环境应在-40C~+40C条件下正常启动和运行。
2.1灯杆2.1.1 基本参数：灯杆为整体热浸锌后静电喷塑的金属圆锥形灯杆，灯杆直径不小于φ202。
龙十路灯杆高度为12米、南五路灯杆高度为10m、西一路灯杆高度为12米。
2.1.2 灯杆材质：采用壁厚≥3.75mm的国标Q235优质钢，并有足够强度以防运输及安装过程中变形。
2.1.3 拼缝焊接：必须采用机械自动焊，要求表面光滑，无焊接缺陷。
2.1.4 灯杆基础法兰盘δ≥18mm，焊接可靠、牢固，灯杆底部筋板δ≥5mm，全为热浸锌。
法兰4孔，螺丝孔距360mm，螺丝直径20mm。
2.1.5 空气开关：暗藏于灯杆内。
2.1.6 杆内导线由厂家配套供应并安装完好。
2.1.7 路灯杆底部钢管内径不小于250mm，灯门高度500mm，灯门中心距底座600mm，灯门加防盗螺栓。
2.1.8 表层处理：按GB/T 13912-92标准进行热浸锌处理后，再行静电喷塑处理，涂层厚不小于100μm，涂膜必须符合GB1720、GB1732、GB1763和ASTM F1043-95标准。
2.2 灯臂、灯架2.2.1主杆上部支撑板，采用壁厚≥3.75mm的国标Q235优质钢制成；灯架、灯臂焊接后整体热浸锌，且需静电喷塑。

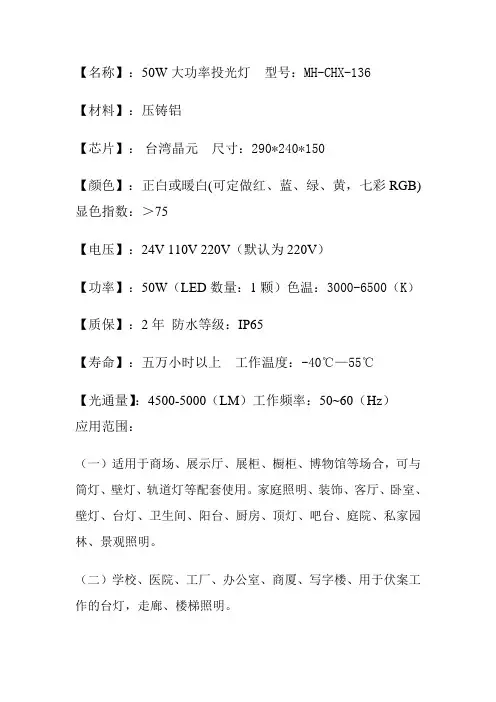

50W投光灯规格书
【名称】：50W大功率投光灯型号：MH-CHX-136
【材料】：压铸铝
【芯片】：台湾晶元尺寸：290*240*150
【颜色】：正白或暖白(可定做红、蓝、绿、黄，七彩RGB) 显色指数：＞75
【电压】：24V 110V 220V（默认为220V）
【功率】：50W（LED数量：1颗）色温：3000-6500（K）【质保】：2年防水等级：IP65
【寿命】：五万小时以上工作温度：-40℃—55℃
【光通量】：4500-5000（LM）工作频率：50~60（Hz）
应用范围：
（一）适用于商场、展示厅、展柜、橱柜、博物馆等场合，可与筒灯、壁灯、轨道灯等配套使用。
家庭照明、装饰、客厅、卧室、壁灯、台灯、卫生间、阳台、厨房、顶灯、吧台、庭院、私家园林、景观照明。
（二）学校、医院、工厂、办公室、商厦、写字楼、用于伏案工作的台灯，走廊、楼梯照明。
LED投光灯规格书
产品规格书产品名称： 10W方形投光灯产品型号： XR-TGD10W文件编号： TGD-001文件版次： A/1制订部门：技术部发行时间文件版次变更内容制订人2013-12-12 A/1文件发放部门：技术部、生产部、品管部、国内营销部、国际贸易部、工业工程部制订：审核：批准：一. 产品特点:●宽范围工作电压，长寿命，低光衰，维护成本低。
●光效高，节能省电，比传统节能灯省电75%以上。
●可直接替换传统大功率钠灯。
●环保无污染，不含对环境有害的汞污染。
二. 外观尺寸:三、技术参数：（正白条纹样品灯）项目名称参数值输入电压AC100V-240V产品功率12W±10%光源功率10W±10%灯珠类型COB光通量950lm±15%光效值* 90m/W±10%色温6500K显色指数≥70功率因数≥0.9灯珠数量1PCS(10串1并)工作环境温度-20℃~~+55℃工作环境湿度≤85%产品寿命≥25000H产品外壳材质压铸铝耐压要求1500V/5mA/3s四、光通量测试图：五、光强分布图：六、平均照度图：七、包装方式：包装名称包装规格(mm) 每盒/箱分布总数产品净重/毛重（Kg）内包装箱120*95*95 每盒数量1PCS 1PCS 每个净重0.495外包装箱675*300*270mm 每箱共装2层36PCS 每箱毛重19.3八、应用范围:户外照明九、安装说明1、配置必须由专业人员安装。
2、接线时必须切断外部电源。
3、接线时外部电源线的线芯不得外露。
注意：所有信息如有改动恕不另作通知。
如有疑问，请联系供货商。
十、LED铭牌:备注：产品铭牌中的颜色根据订单规定打勾。
LED投光灯规格书技术参数
LED 投光灯规格书客户代码:品名: LED 150W投光灯规格: L425 * W325 * H190mm送样日期: 2014年6月30日本厂型号: HTG06150档案号:送样数量:承认书份数: 1份客户承认核准制作一.产品材质：高纯度铝制反射器，灯壳及散热体；高强度钢化玻璃罩；大功率LED 光源；搭配高效率恒流电源.二.适用场所：主要用于户外投光照明、建筑物外墙、港口码头等，户外广告。
厂区、体育馆、停车场、广场、码头、工地、广告牌、桥梁、江河堤岸、园林、景观、庭院、草坪、池塘以及其他夜景亮化、照明的场所。
三、特点：1.采用集成大功率LED（50W）作为光源。
运用独特的多颗芯片集成式单模组光源设计，选用进口高亮度半导体晶片。
2.散热器与灯壳一体化设计，LED 直接与外壳紧密相接，通过外壳散热翼与空气对流散热，充分保证了LED灯的使用寿命。
3.灯壳采用铝合金压铸成型，可以有效的散热和防水、防尘。
灯具表面进行了耐紫外线抗腐蚀处理，整体灯具达到P65 标准。
4.采用单体椭圆反射腔配合球状弧面来设计，针对性地将LED 发出的光控制在需要的范围内，提高了灯具出光效果的均匀性和光能的利用率，更能凸显LED泛光灯节能优点。
与传统的纳灯相比，可节电70%以上.5.无不良眩光、无频闪。
消除了普通灯不良眩光引起的刺眼、视觉疲劳与视线干扰。
6.启动无延时，通电即亮，无需等待，消除了传统灯具长时间的启动过程。
7.绿色环保无污染，不含铅、汞等污染元素，对环境没有任何污染。
四、投光灯技术参数产品图和配光图：产品功率150W总功率功率168WLED 初始光通量15000lm整灯维持光通量13500lm相关色温暖白3200K 正白6500K显色指数暧白:＞70正白＞80配光曲线矩形光斑发光角度140度理论光衰＜10%（20000小时）输入电压AC85V-265V（50~60Hz）工作电压DC 30V结点温度50-70度整灯光郊＞88%功率因素＞0.95防护等级IP65尺寸L425*W325*H190mm净重8.5公斤材质优质压铸铝+钢化玻璃工作环境温度：-40℃—50℃湿度：10%—90%电源连接线棕色L火线蓝色 N零线黄色或黄绿G地线五、使用说明1.产品使用工作电压：AC 85V～265V 50/60Hz。
灯具规格书-参数
舟山网新建筑泛光照明设计方案灯具规格书投光灯技术参数规格书灯具说明光源配置灯具外观示意图灯具名称LED投光灯输入电压AC220V防护等级IP66光源类型LED光束角30°光源数量36参考尺寸1000*63*57mm灯具数量92灯具材质铝挤型灯体，阳极氧化处理。
光色4200K灯具功率48W寿命≥30000H灯具描述灯体：铝挤型灯体，阳极氧化处理。
表面高压聚酯粉体涂装，导光系统：6mm钢化玻璃。
芯片：PHILIPS/CREE/OSRAM灯具安装于1#楼、2#楼建筑顶部内透。
灯具推荐品牌华艺、磊明、中博、AD、传凯像素灯技术参数规格书灯具说明光源配置灯具外观示意参考图灯具名称LED像素灯输入电压DC24V防护等级IP66光源类型LED光束角110°光源数量48参考尺寸1000*31*42mm灯具数量1896灯具材质航空铝，挤出成型，表面阳极氧化。
色温RGB灯具功率18W寿命≥30000H灯具描述灯体：航空铝，挤出成型，表面阳极氧化，表面高压聚酯粉体涂装。
导光系统：透明PC外罩。
芯片：PHILIPS/CREE/OSRAM灯具安装于1#楼、2#楼建筑立面。
灯具推荐品牌华艺、磊明、中博、AD、传凯投光灯技术参数规格书灯具说明光源配置灯具外观示意参考图灯具名称投光灯输入电压AC220V防护等级IP65光源类型金卤光束角8°光源数量1参考尺寸Φ273*351*405mm 灯具数量64灯具材质高压铸铝灯体。
4mm钢化玻璃。
色温3000K灯具功率150W寿命≥10000H灯具描述灯体：高压铸铝灯体，反光器阳极氧化处理。
导光系统：4mm钢化玻璃。
耐温差230℃。
芯片：PHILIPS/CREE/OSRAM灯具安装于1#楼、2#楼建筑底部，投射于建筑格栅。
灯具推荐品牌华艺、胜亚AVS、AD、洗墙灯技术参数规格书灯具说明光源配置灯具外观示意参考图灯具名称LED洗墙灯输入电压DC24V防护等级IP65光源类型LED光束角15°光源数量144参考尺寸1000*30*30mm灯具数量906灯具材质灯体材质为6030铝，铝挤型灯体，抗腐蚀.色温3000K灯具功率15W寿命≥20000H灯具描述采用硅胶灌注灯具，使灯体内部整体电路封闭，材质为6030铝，铝挤型灯体，抗腐蚀，表面高压聚酯粉体涂装芯片：PHILIPS/CREE/OSRAM灯具安装于3#~8#楼建筑顶部，洗亮建筑顶部飘檐。
宝贝光电-LED投光灯145W规格书
特点:● 模组化可插拔技术，简易现场维护； ● 蜂窝式散热和全结构散热技术，高效散热性能； ● 双耦合IP68防护，高效防水等级；● “Ultra Robust”模组技术，单颗损坏不影响其他单粒电流； ● 恒流驱动电源；● 人类功效学配光，低眩光均匀照明； ● 自由系列化，全功率解决方案。
适用范围:商场、酒店、家居室内装饰照明。
规格参数注: 产品进行改良而有所变更的规格和数据将不另行通知。
LED 投光灯型号命名规格例如：BFL1B-2表示：1型B 款LED 投光灯，额定功率75W, 封装形式是Rebel ES 如果要080封装则后面加F ，即型号BFL1B-2F产品型号 BFL1B-4工作电压 AC 90V-305V / 浪涌电压4KV 防水等级 LED 模组IP68，电源IP67模组数18颗X4组 系统功耗145W标准色温（K ） 3800K-4500K/ 4700-5300K/5700-6500K功率因数 0.96 整灯光效(lm/W) 75-115 lm/W 光通量（lm ） 10875-16675结温（℃） <70℃工作环境 温度-40℃~ +50℃ 湿度10%~90%RH显色指数Ra>70 平均出光角（°） 25°、40°、60° 灯具尺寸（mm ） 330x330x305mm 包装尺寸(mm) 600x430x230mm单个重量(Kg)6.75Kg下单选择LED 封装型号见以下规则灯具配光曲线图：25°配光曲线40°配光曲线60°配光曲线产品尺寸：安装示意说明使用注意事项：1. 本产品外封装为铝与PC制品, 搬运时须轻拿轻放, 避免碰撞导致破损。
2. 安装或拆卸LED灯具时, 请关闭电源, 以免触电。
3. 本规格书中所示图片仅供参考, 请以实物为准。
4. 产品进行改良而有所变更的规格和数据将不另行通知。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
L E D投光灯规格书技术
参数
Document number：NOCG-YUNOO-BUYTT-UU986-1986UT
LED投光灯规格书
客户代码:
品名:LED150W投光灯
规格:L425*W325*H190mm
送样日期:2014年6月30日
本厂型号:HTG06150
档案号:
送样数量:
承认书份数:1份
客户承认核准制作
一.产品材质：
高纯度铝制反射器，灯壳及散热体；高强度钢化玻璃罩；大功率LED光源；搭配高效率恒流电源.二.适用场所：
主要用于户外投光照明、建筑物外墙、港口码头等，户外广告。
厂区、体育馆、停车场、广场、码头、工地、广告牌、桥梁、江河堤岸、园林、景观、庭院、草坪、池塘以及其他夜景亮化、照明的场所。
三、特点：
1.采用集成大功率LED（50W）作为光源。
运用独特的多颗芯片集成式单模组光源设计，选用进口高亮度半导体晶片。
2.散热器与灯壳一体化设计，LED直接与外壳紧密相接，通过外壳散热翼与空气对流散热，充分保证了LED 灯的使用寿命。
3.灯壳采用铝合金压铸成型，可以有效的散热和防水、防尘。
灯具表面进行了耐紫外线抗腐蚀处理，整体灯具达到P65标准。
4.采用单体椭圆反射腔配合球状弧面来设计，针对性地将LED发出的光控制在需要的范围内，提高了灯具出光效果的均匀性和光能的利用率，更能凸显LED泛光灯节能优点。
与传统的纳灯相比，可节电70%以上.
5.无不良眩光、无频闪。
消除了普通灯不良眩光引起的刺眼、视觉疲劳与视线干扰。
6.启动无延时，通电即亮，无需等待，消除了传统灯具长时间的启动过程。
7.绿色环保无污染，不含铅、汞等污染元素，对环境没有任何污染。
四、投光灯技术参数
产品图和配光图：产品功率150W
总功率功率168W
LED初始光通量15000lm
整灯维持光通量13500lm
相关色温暖白3200K正白6500K
显色指数暧白:＞70正白＞80
配光曲线矩形光斑
发光角度140度
理论光衰＜10%（20000小时）
输入电压AC85V-265V（50~60Hz）
工作电压DC30V
结点温度50-70度
整灯光郊＞88%
功率因素＞
五、使用说明
1.产品使用工作电压：AC85V～265V50/60Hz。
勿超出工作电压范围。
2.贮存环境温度-50℃～+50℃.工作环境温度：-40℃～+50C℃，最佳工作环
境温度为-0℃～+30℃。
3.由于灯具有玻璃配件，在搬运，贮存的时候请注意轻拿轻放，勿重压。
六：安装使用说明
1、通过产品安装支架上的φ10mm安装孔位可直接用螺丝固定与安装杆或者安
装面上。
2、固定好产品上之后，可以将螺丝1A,1b调松，然后转换支架的角度，也就是
相当于调节灯具的安装角度。
3、工作环境温度，贮存。
4、安装灯具时，接线与接线处封闭好，防止漏电。
5、外接电源线时，必须采取相应的防水、漏水的措施。
6、该灯具使用时不能违反任何防火法规。
7、安装请找专业电工。
七、维护维修说明
1.维护维修前请确定已经断电。
2.定期对泛光灯的玻璃进行清洁，以保持灯具良好的透光性。
3.定期对泛光灯的外壳及散热器的灰尘进行清洁，以保持良好的散热性能。
4.注意不要用水或者腐蚀性强的溶液进行清洁，最好用干抹布。
5.更换电源时，可直接用螺丝刀打开后盖后，取出电源，AC电源三芯线接线按
照棕色对应电源上的“L”，蓝色对应电源上的“N”,黄绿色或者黄色对应“G”，
DC电源线的红线或者白线对应电源的正黑线对应电源的负极，注意正负极不要
接反。
八：售后服务
所有本公司生产的产品保质期两年，在正常使用条件下，质量保证是基于产品的
正确保存、安装、使用和维护。
由于安装使用不当，违反产品操作规程，而引起
的产品损坏，不属于本保证范围之内。
对质量保修期内的质量问题，本公司在保
修期内将选择修复、调换（零部件）或更换新产品等方法给予解决。
超期将适当
收取材料、人工费用。
祝：
商祺！
防护等级IP65
尺寸L425*W325*H190mm
净重公斤
材质优质压铸铝+钢化玻璃工作环境温度：-40℃—50℃
湿度：10%—90%
电源连接线棕色L火线
蓝色N零线
黄色或黄绿G地线。
