消防控制室使用说明
版本号：5029100811安装、使用产品前，请阅读安装使用说明书。
请妥善保管好本手册，以便日后能随时查阅。
CRT-9000消防控制室图形显示装置一般用户使用手册深圳市泛海三江电子有限公司目录第一章系统简介 (1)1.1 系统特点： (1)1.2 系统功能： (1)1.3 系统配置： (1)第二章系统安装 (2)2.1 软件安装： (2)2.2 连接方式： (2)2.3 系统启动和退出： (2)第三章系统操作环境 (4)3.1 系统操作主界面： (4)3.2 空间层次视图和层平面图： (5)3.3 设备层次、状态层次和图标视图： (7)第四章系统菜单操作说明 (10)4.1 文件 (10)4.2 操作 (10)4.3 视图菜单 (13)4.4 帮助 (14)4.5 首火警 (16)4.6 标准工具栏 (16)第五章系统工程的建立 (17)5.1 CRT-9000 文件目录结构说明 (17)5.2 报警主机数据备份说明 (19)第六章隔离型PCI-CAN总线接口卡简介与硬件设置 (21)6.1 概述 (21)6.1.1性能与技术指标 (21)6.1.2典型应用 (21)6.2信号输入/输出插座和开关选择定义 (22)6.2.1 PCI-CAN总线接口卡信号输入/输出插座定义 (22)6.2.2 CAN卡安装、拆除.................................................................................................错误！未定义书签。
6.3 应用注意事项 (22)第七章常见问题与排除 (233)第一章系统简介1.1 系统特点：CRT-9000消防控制室图形显示装置（以下简称CRT-9000）是一个整合了火灾报警控制系统各个报警主机及所有终端设备信息，并进行显示与控制的综合系统平台；其具有良好的安全性、稳定性、可靠性、可扩展性，适用于网络分布式应用，实现网络实时监控。
本系统利用高实时性、高可靠性的CAN(Control Area Network) 总线技术来实现与网络内各报警主机的通讯连接，保证系统通讯的稳定、可靠。
系统软件界面美观大方、操作方便简捷，消防监控终端（即火警探测器、控制模块等设备）信息以建筑物的结构平面图为背景进行显示，可以准确的定位到各个终端设备的实际位置，使其更直观的反映系统终端设备的异常信息（火警、联动、故障等），适合于不同用户人群的使用。
1.2 系统功能：CRT-9000具有实时监控功能。
在监控模式下，可通过平面图直观、准确地显示出报警所发生具体位置，以自动切换的方式循环滚动显示多个报警平面图层，并可通过双击报警小图标跳到其所在的区平面图和栋平面图。
1.3 系统配置：主机最低配置：CPU 主频1.5G或以上内存256M以上主板带PCI插槽即可硬盘80G或以上显卡16K色800X600以上总线接口卡PCI-CAN 总线接口卡（安装在主机PCI插槽上）操作系统Windows2000或以上第二章系统安装2.1 软件安装：鼠标双击CRT9000-setup.EXE安装程序，进入安装界面，根据提示，即可顺利安装。
CRT-9000共有八个子目录：l..\Config：存放平面图探头、模块位置描述文件；l..\ Help：存放《CRT-9000图形显示装置一般用户使用手册》；l..\History：存放历史火警、历史反馈、历史故障、历史操作文件；l..\Host：存放主机设置数据文件；l..\Image：存放CRT-9000背景图片文件；l..\Wd：存放CRT-9000驱动程序文件；l..\ PCSet：存放设置CRT-9000和主机数据程序文件；l..\ ShareFiles：存放用户自定义的与监控中心互相通讯后发给监控中心的文件。
2.2连接方式：l连接方式一：监控系统通过9针串口插头与报警主机TO-CRT的9针通讯线相连（2对2，7对7）。
l连接方式二：监控系统通过串口线的2脚和7脚以双绞线分别连接到报警主机CAN2口的CAN_L和CAN_H。
2.3 系统启动和退出：在Win2000下单击开始CRT-9000既可启动系统进入监控界面。
启动系统单击菜单文件栏退出（同时按住Shift键）重复三次，即可退出CRT-9000，并关闭Windows操作系统。
第三章 系统操作环境3.1系统操作主界面：如下图所示：监控系统主界面由八部分组成。
系统主界面菜单栏：共分四个菜单：文件、操作、视图、帮助；基本上包含了CRT-9000的所有操作命令。
单击下拉并从中选择一项，即可执行相应操作。
标准工具栏：常用命令的快捷按钮。
单击某一命令的图形按钮，即可执行相应操作。
工作区视图：以树形结构显示空间视图、设备视图、状态视图和图标视图四种。
工作区视图选择栏：选择四种视图中的一种进行显示。
输出工具栏：根据树图显示相应设备及报警信息。
图层说明栏：显示当前工程背景图名称。
平面图显示区：显示报警层背景图或所选层图片。
状态栏：显示当前操作提示，技术支持，CAN 通讯状态，火警、联动、故障通信指示，一般联动手/自动状态。
平面图显示区3.2 空间层次视图和层平面图：如下图所示，系统空间层次视图包括区（或工程）名称、栋名称、层名称；可清晰地表示出整个工程的框架结构。
层平面图清楚地显示了设备在该层内的安放位置，发生火警、有设备动作反馈或故障时，所在的层平面图自动弹出，相应设备图标闪烁显示。
当多个层内设备动作时，层平面图会循环滚动显示。
系统树图以平面输出工具栏点击空间层次视图时，在输出工具栏内会显示出该系统当前登记有哪几个区，每个区登记有多少栋楼等信息。
点击区名时，则会显示出该区有多少栋楼以及每栋楼多少层，在平面图显示区会显示出该区的外观图片。
再点击到栋时，还会显示出该栋楼有哪几层、每层有多少设备及该栋楼的外观图片等信息。
点击某一层时，在平面视图区内即会显示相应层的平面图，且在输出工具栏内会显示出相应层的设备信息。
在平面图内用鼠标指向某一设备时，会自动弹出该设备的信息框，显示出该设备所有的设置信息（如上图所示）。
注：在平面图中探测器、模块所在位置由该探测器、模块的区号、栋号、层号确定，位置描述中的文字叙述仅限于参考，当系统有报警时会在主界面右上角弹出一个对话框单独显示首火警信息，并可通过点击该对话框上的首火警按钮直接跳到首火警设备所在的平面图。
3.3 设备层次、状态层次和图标视图：设备的层次视图包括主机号、接口板号和回路号，点击设备视图中的设备层次、主机号、接口板号及回路号时，在输出工具栏内会显示出相应信息。
如：点击设备层次时，会显示出该系统内报警主机的机号、每台主机接口板的数量及复示盘的数量。
点击主机机号时，会显示出该主机己登记的接口板号。
点击接口板号时，会显示出该接口板1、2号回路的设备的数量。
当点击到某接口板其中的某个回路时，在输出栏内还会显示出该回路所有己登记探头、模块的详细设置信息（如下图所示）。
设备层次视图一号主机、一号接口板、一回路设备清单状态层次视图包括有火警列表、请求反馈列表、故障列表、设备游离列表、历史火警列表、历史故障列表、历史反馈列表、历史操作列表。
（如下图所示）状态层次视图历史火警详细列表点击不同的列表项，在输出工具栏内会显示出相应的列表信息。
如：点击火警列表、请求反馈列表和故障列表时，以时间先后顺序显示出当前发生的所有火警、请求反馈和故障信息。
设备游离列表是指：已登记，但是在系统中无法设置区、栋、层信息的设备（例如公共区域的水泵），即没有具体的层平面图来放置的设备，以此来提示用户设置中可能出现的问题。
历史火警、历史故障和历史反馈列表，是CRT-9000所接收到的所有报警信息的历史记录，该记录以月份为单位进行查询。
点击历史记录时在输出工具栏内会显示出每个月所发生的报警次数。
历史操作列表是CRT-9000记录所有的相关操作，以月份为单位查询。
当要查询某个月的历史火警、历史故障、历史反馈或历史操作时点中相应月份即可在输出工具栏内以时间为顺序进行查询。
图标视图包括系统内所有报警小图标的说明。
备注：显示盘图标为，部分设备图标缺省分别用（模块类）和（探测器类）表示。
第四章系统菜单操作说明4.1 文件保存：保存CRT-9000系统数据的更改。
如：探测器、模块位置信息；系统设置；用户管理；主机登记；背景填充颜色等信息。
登录：单击进入用户登记界面，输入用户名称和密码，以便进入相应的用户级别，不同级别的用户具有不同的操作权限。
退出登录：退出用户登录，进入普通使用状态。
用户登录界面退出：退出监控系统，并关机（按住Shift键执行三次）。
4.2 操作系统恢复：将CRT-9000系统的火警、反馈及故障清除，并重新从主机获得报警信息。
系统消声：消除CRT-9000系统所有的报警声响（火警音、反馈音、故障音）。
系统设置：设置CRT-9000监控的主机号，CAN卡设置，用户管理，联网主机登记等。
系统设置对话框窗口操作： 系统设置：本机地址可在2-20号内任意选择，但在联网主机内不得有重号。
注：CAN 卡的波特率出厂默认设置为：100KBPS用户管理：进入用户管理界面，记录有各级用户的名称及其权限。
可添加用户名、修改用户密码、用户权限及删除用户。
主机登记：本系统最大联网主机数量为二十台，通过该界面可登记需联网主机号。
在主机号内有1-20号主机，登记位为“O ”表示己登记联网，“X ”表示不联网。
报警主机只有在此登记且该主机登记了CRT-9000的地址号，本监控系统才可收到报警主机的报警信息。
操作菜单系统设置界面用户管理界面添加、修改用户界面联网主机登记界面背景颜色设置界面：设置不能满屏幕显示的小图片或被缩小的图片外围以指定颜色进行填充。
点击菜单后进入调色板界面，选取或调配出指定的颜色对图片外围进行填充。
修改背景填充颜色设置界面设备移动：点击该菜单后便可用鼠标对平面图中的探测器、模块进行拖动，当探测器或模块移动到所需的位置后，点击“文件”菜单中的“保存”就可使系统记住其位置。
报警窗口滚动：鼠标单击后显示或隐藏其左侧的符号。
显示时表示：有火警、反馈或故障等报警信息时不同层背景图循环滚动显示。
否则只显示最后一个报警层的背景图片，或只显示在空间层次中指定的背景图片。
打开EXCEL表格：点击该菜单后会弹出一个预定EXCEL表，上面可记录值班，操作人员，产品维护保养等信息。
备注：系统需安装OFFICE办公软件以打开EXCEL表格。
串口设置：点击该菜单后会弹出一个对话框，可设置串口开启/关闭，波特率，串口号等信息，串口开启后可与中心控制室后台通讯。
中心控制室可获取现场异常信息记录。
串口设置界面4.3 视图菜单工具栏：可隐藏或显示标准工具栏、工作区视图和输出工具栏等显示窗口。
消防控制室操作规程

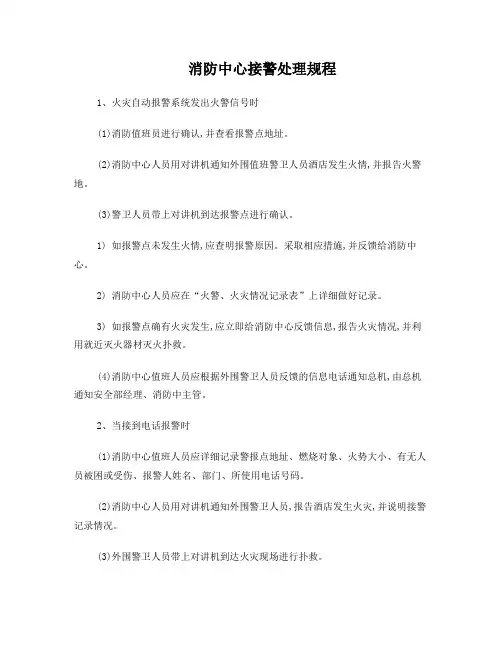

消防中心接警处理规程
1、火灾自动报警系统发出火警信号时
(1)消防值班员进行确认,并查看报警点地址。
(2)消防中心人员用对讲机通知外围值班警卫人员酒店发生火情,并报告火警地。
(3)警卫人员带上对讲机到达报警点进行确认。
1) 如报警点未发生火情,应查明报警原因。
采取相应措施,并反馈给消防中心。
2) 消防中心人员应在“火警、火灾情况记录表”上详细做好记录。
3) 如报警点确有火灾发生,应立即给消防中心反馈信息,报告火灾情况,并利用就近灭火器材灭火扑救。
(4)消防中心值班人员应根据外围警卫人员反馈的信息电话通知总机,由总机通知安全部经理、消防中主管。
2、当接到电话报警时
(1)消防中心值班人员应详细记录警报点地址、燃烧对象、火势大小、有无人员被困或受伤、报警人姓名、部门、所使用电话号码。
(2)消防中心人员用对讲机通知外围警卫人员,报告酒店发生火灾,并说明接警记录情况。
(3)外围警卫人员带上对讲机到达火灾现场进行扑救。
(4)消防中心人员用电话通知总机,由总机通知安全部经理、消防中心主管,并说明火情。
3、若火场火势较大时,应通知工程部启动正压风机、排烟风机、消防泵、喷淋泵,并将电梯迫降至首层。
4、消防中心人员根据现场总指挥命令决定是否启动应急广播进行疏散,是否119报警。
5、情况处理完毕后,请示安全经理是否恢复各种消防设备。
6、消防中心人员在“火警、火灾情况记录表”上认真详细做好上述各项记录。
虹桥假日酒店后勤部
2015年7月1日。
消防控制室使用说明

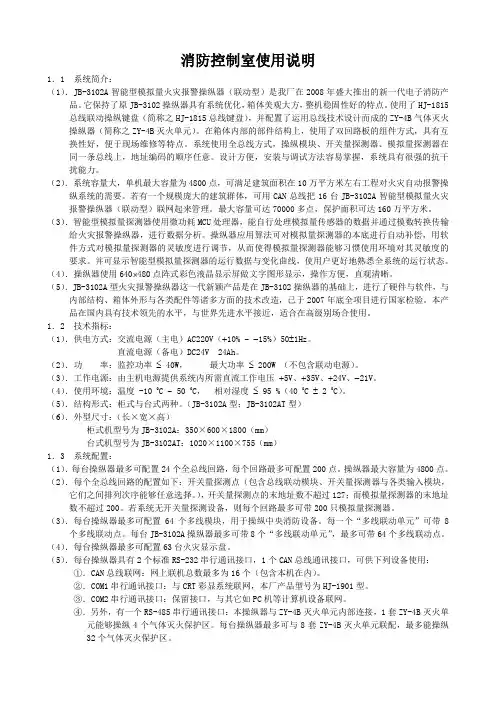

消防控制室使用说明1．1 系统简介：（1）．JB-3102A智能型模拟量火灾报警操纵器（联动型）是我厂在2008年盛大推出的新一代电子消防产品。
它保持了原JB-3102操纵器具有系统优化，箱体美观大方，整机稳固性好的特点。
使用了HJ-1815总线联动操纵键盘（简称之HJ-1815总线键盘），并配置了运用总线技术设计而成的ZY-4B气体灭火操纵器（简称之ZY-4B灭火单元）。
在箱体内部的部件结构上，使用了双回路板的组件方式，具有互换性好，便于现场维修等特点。
系统使用全总线方式，操纵模块、开关量探测器、模拟量探测器在同一条总线上，地址编码的顺序任意。
设计方便，安装与调试方法容易掌握，系统具有很强的抗干扰能力。
（2）．系统容量大，单机最大容量为4800点，可满足建筑面积在10万平方米左右工程对火灾自动报警操纵系统的需要。
若有一个规模庞大的建筑群体，可用CAN总线把16台JB-3102A智能型模拟量火灾报警操纵器（联动型）联网起来管理。
最大容量可达70000多点，保护面积可达160万平方米。
（3）．智能型模拟量探测器使用微功耗MCU处理器，能自行处理模拟量传感器的数据并通过模数转换传输给火灾报警操纵器，进行数据分析。
操纵器应用算法可对模拟量探测器的本底进行自动补偿，用软件方式对模拟量探测器的灵敏度进行调节，从而使得模拟量探测器能够习惯使用环境对其灵敏度的要求。
并可显示智能型模拟量探测器的运行数据与变化曲线，使用户更好地熟悉全系统的运行状态。
（4）．操纵器使用640⨯480点阵式彩色液晶显示屏做文字图形显示，操作方便，直观清晰。
（5）．JB-3102A型火灾报警操纵器这一代新颖产品是在JB-3102操纵器的基础上，进行了硬件与软件，与内部结构、箱体外形与各类配件等诸多方面的技术改造，已于2007年底全项目进行国家检验。
本产品在国内具有技术领先的水平，与世界先进水平接近，适合在高级别场合使用。
1．2 技术指标：（1）．供电方式：交流电源（主电）AC220V（+10% ~-15%）50±1Hz。
消防控制室设备操作规程
消防控制室设备操作规程
一、开机操作：
1.按照操作流程依次启动控制室设备，确保设备能够正常运行。
2.检查各设备的显示屏、指示灯和音响系统是否正常，确保能够正常
接收报警信息。
二、设备监控：
1.定期对设备进行巡检，确保设备处于正常工作状态。
2.监控消防报警系统，及时处理接收到的报警信息，并调度救援力量。
3.监控消防通讯设备，与外部单位进行联络，提供必要的指导和协调
工作。
三、应急准备：
1.熟悉应急预案，清楚各类火灾事故的应急处理措施。
2.定期组织模拟火灾演练，提高应急反应能力。
3.准备完备的应急救援用品和设备，确保在火灾事故发生时能快速响应。
四、数据管理：
1.做好记录和信息管理工作，及时更新相关资料。
2.对消防设备的运行情况进行定期统计和分析，及时发现问题并解决。
3.做好消防设备的维护保养计划，确保设备的正常运行和寿命。
五、安全意识：
1.具备安全常识，了解消防设备的操作方法和注意事项。
2.熟悉消防设备的紧急停用操作，能够正确处理设备故障和突发情况。
3.加强消防安全培训，提高员工的消防安全意识和应对火灾的能力。
六、日常维护：
1.定期对消防设备进行巡检和维护，确保设备的正常运行。
2.按照设备使用手册的要求进行维护保养，包括清洁和检修。
3.对设备故障进行及时维修，确保设备能在火灾事故发生时正常工作。
总之，消防控制室设备操作规程的遵守是保障火灾报警和救援工作的
基础，只有严格执行规程，才能确保消防设备的正常运行和有效应对火灾
事故的能力。
消防控制室自动消防设施操作规程
消防控制室自动消防设施操作规程一、引言消防控制室是火灾防控体系的核心组成部分，其自动消防设施对于火灾的早期发现和及时扑救具有至关重要的作用。
为确保消防设施的正常运行和有效操作，制定本操作规程。
二、设施启动前的检查检查消防控制室内的设备是否正常运行，包括火灾报警控制器、消防联动控制器、消防电话等。
检查电源供电是否正常，确保备用电源可以随时启动。
确认消防设施的自动报警系统已开启，并处于自动状态。
检查消防设施的联动控制功能是否正常，如自动喷水系统、防排烟系统等。
检查消防泵、消防栓等消防设备的状态，确保其可以随时使用。
三、设施操作流程当火灾发生时，自动报警系统应首先启动，发出警报并显示火警位置。
确认火警后，消防控制室的值班人员应按照预先制定的灭火方案进行操作。
启动相应的消防设备，如喷水系统、灭火器等。
通过消防广播系统通知火灾区域的人员进行疏散。
记录火灾扑救的全过程，为事后调查提供依据。
四、火警应对措施第一时间确认火警的真实性，防止误报造成的恐慌和资源浪费。
在确认火警后，立即通知相关人员到场处理，并启动消防设施。
若火灾无法在短时间内扑灭，应立即组织火灾区域内的人员进行疏散。
在疏散过程中，保持冷静，按照预先规划的疏散路线迅速撤离。
确保所有人员安全撤离后，将火灾区域封闭，防止火势蔓延。
五、日常维护与保养定期对消防设施进行检查，确保其正常运行。
对消防设施进行清洁保养，防止灰尘、污垢影响设备的性能。
对备用电源进行定期充放电，确保其随时可用。
对消防泵、灭火器等设备进行定期维护，确保其处于良好状态。
对消防控制室的设备进行日常巡检，及时发现并处理问题。
六、人员培训与演练对消防控制室的值班人员进行专业培训，使其熟悉消防设施的操作和维护。
定期组织消防演练，提高人员应对火灾的能力和协作水平。
培训人员掌握基本的火灾扑救技能和逃生技巧，能够在紧急情况下正确应对。
定期对培训和演练进行评估，总结经验教训，不断完善和优化操作规程。
针对不同类型火灾制定专项预案，并对预案进行定期更新和完善。
商业综合体消防控制室主机设备操作说明
消防电源监控系统
功
主机主备电状态
能
菜
单
及
状
态
显
示
屏
主机设备操作按键
设备状态指示灯（报 警、故障、充电等）
通讯及检测线路
供电开关
检测模块
主备电状态指示灯
消防电源监控主机操作及显示面板
现场配电箱内消防电源检测模块
消防电源监控系统
回路、模块检测设备状态
断电设备地址及编号
设备故障、断电发生时间
故障数量 系统操控菜单选择
消防报警主机 （型号：JB-QT-GSTN3200）
报警主机内回路线及回路板
烟感
手报 声光报警器
温感 火灾显示盘 模块 报警主机所连接现场部分设备
消防报警主机
指示灯区 打印机
信息显示屏 按键区
手动启动盘
直接 控制盘
手动启动盘
输出24V电压及电流
消防报警主机主面板说明
消防报警主机
指示灯说明：
火警：红色，此灯亮表示控制器检测到外接探测器或手动报警按钮处于火警状态，具体信息见液晶显示。火警排除后复位控制器，此灯熄灭。 故障：黄色，此灯亮表示控制器检测到外部设备（探测器、模块或火灾显示盘）有故障，或控制器本身出现故障；故障全部排除或复位控制器后，此灯 熄灭。 监管：红色，此灯亮表示控制器检测到了外部设备的监管信号，系统处于监管状态。复位控制器后此灯熄灭。 延时：红色，此灯亮表示系统中存在延时启动的设备；延时结束或复位控制器后，此灯熄灭。 自检：黄色，当系统中有设备处于自检状态时，此灯点亮。 屏蔽：黄色，当外部设备（探测器、模块或火灾显示盘、本机警报器）发生故障时，可将它屏蔽掉，待修理或更换后，再利用取消屏蔽功能将设备恢 复。有屏蔽设备存在时此灯亮。 主电工作：绿色，当控制器由AC220V电源供电工作时，此灯点亮。 备电工作：绿色，当控制器由备电供电工作时，此灯点亮。 自动允许：绿色，此灯常亮表示系统处于全部允许状态；此灯闪亮表示系统处于部分允许状态；此灯熄灭表示系统处于自动禁止或模拟联动状态。 系统故障：黄色，当系统存储器发生故障或系统程序无法正常运行时，此灯点亮，以提示用户立即对控制器进行修复。 启动：红色，当控制器发出启动命令后，此灯常亮；当发出启动命令后在10秒内未收到要求的反馈信号，该灯闪亮；复位控制器后，此灯熄灭。 反馈：红色，此灯亮表示控制器接收到外接设备的反馈信息；反馈全部恢复或复位控制器后，此灯熄灭。 喷洒允许：绿色，此灯亮表示控制器处于喷洒允许状态，气体灭火设备可以被手动启动或自动联动；此灯熄灭表示控制器处于喷洒禁止状态，气体灭火 设备不能被手动启动或自动联动。 喷洒请求：红色，当系统中有气体灭火设备处于延时启动阶段时，此灯点亮，当控制器向气体灭火设备发出启动命令后，此灯熄灭。 喷洒启动：红色，此灯亮表示控制器已向气体灭火设备发出启动命令。 气体喷洒：红色，此灯亮表示控制器接收到气体灭火设备反馈信号。 火警传输传送：红色，当系统中有火警信息传输时，传递指示灯点亮，当接收到火警传输设备的反馈信号后启动灯常亮，否则启动灯闪亮。 火警传输故障/屏蔽：黄色，当火警传输设备发生故障时，指示灯闪亮；若火警传输设备被屏蔽，则该灯保持常亮。 火警传输反馈：红色，当系统中有火警信息传输时，当控制器接收到火警传输设备的反馈信号后反馈灯常亮。 声/光警报器启动：红色，当控制器发出声光警报后，指示灯点亮，当接收到警报器反馈信号后，指示灯常亮，否则闪亮。 声/光警报器故障/屏蔽：黄色，当系统中有声光警报器处于故障状态时，此灯闪亮；当声光警报器被屏蔽后，该灯常亮。 声/光警报器消音：黄色，当控制器发出警报音响时，按“声光警报器”键该灯点亮，控制器自身警报器输出端口终止发出警报，同时总线声光讯响器 和总线火灾显示盘停止发声；如再次按下“声光警报器”键或有新的警报发生时，警报器消音指示灯熄灭，控制器自身警报器端口再次发出警报。
消防控制室使用说明

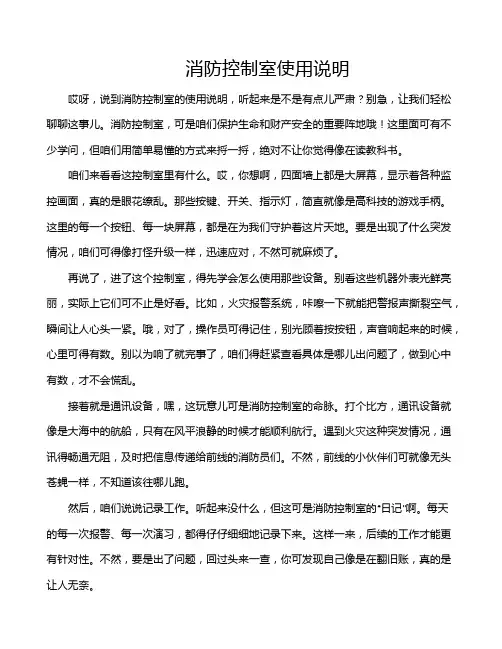

消防控制室使用说明哎呀，说到消防控制室的使用说明，听起来是不是有点儿严肃？别急，让我们轻松聊聊这事儿。
消防控制室，可是咱们保护生命和财产安全的重要阵地哦！这里面可有不少学问，但咱们用简单易懂的方式来捋一捋，绝对不让你觉得像在读教科书。
咱们来看看这控制室里有什么。
哎，你想啊，四面墙上都是大屏幕，显示着各种监控画面，真的是眼花缭乱。
那些按键、开关、指示灯，简直就像是高科技的游戏手柄。
这里的每一个按钮、每一块屏幕，都是在为我们守护着这片天地。
要是出现了什么突发情况，咱们可得像打怪升级一样，迅速应对，不然可就麻烦了。
再说了，进了这个控制室，得先学会怎么使用那些设备。
别看这些机器外表光鲜亮丽，实际上它们可不止是好看。
比如，火灾报警系统，咔嚓一下就能把警报声撕裂空气，瞬间让人心头一紧。
哦，对了，操作员可得记住，别光顾着按按钮，声音响起来的时候，心里可得有数。
别以为响了就完事了，咱们得赶紧查看具体是哪儿出问题了，做到心中有数，才不会慌乱。
接着就是通讯设备，嘿，这玩意儿可是消防控制室的命脉。
打个比方，通讯设备就像是大海中的航船，只有在风平浪静的时候才能顺利航行。
遇到火灾这种突发情况，通讯得畅通无阻，及时把信息传递给前线的消防员们。
不然，前线的小伙伴们可就像无头苍蝇一样，不知道该往哪儿跑。
然后，咱们说说记录工作。
听起来没什么，但这可是消防控制室的“日记”啊。
每天的每一次报警、每一次演习，都得仔仔细细地记录下来。
这样一来，后续的工作才能更有针对性。
不然，要是出了问题，回过头来一查，你可发现自己像是在翻旧账，真的是让人无奈。
工作之余，咱们也得保持警觉。
每当有模拟演习的时候，控制室的同事们总是忙得不可开交，像是开了加速器似的。
但你知道吗？其实这时候大家心里都是乐滋滋的，因为这不仅是提升业务能力的好机会，还是增进同事感情的好时机。
大家在一起琢磨，互相帮助，能把工作做得更好，更有默契。
哎呀，话说回来，消防控制室的工作可不仅仅是按按钮和看屏幕。
消防控制室使用说明
版本号：5029100811安装、使用产品前，请阅读安装使用说明书。
请妥善保管好本手册，以便日后能随时查阅。
CRT-9000消防控制室图形显示装置一般用户使用手册深圳市泛海三江电子有限公司目录第一章系统简介 (1)1.1 系统特点： (1)1.2 系统功能： (1)1.3 系统配置： (1)第二章系统安装 (2)2.1 软件安装： (2)2.2 连接方式： (2)2.3 系统启动和退出： (2)第三章系统操作环境 (4)3.1 系统操作主界面： (4)3.2 空间层次视图和层平面图： (5)3.3 设备层次、状态层次和图标视图： (7)第四章系统菜单操作说明 (10)4.1 文件 (10)4.2 操作 (10)4.3 视图菜单 (13)4.4 帮助 (14)4.5 首火警 (16)4.6 标准工具栏 (16)第五章系统工程的建立 (17)5.1 CRT-9000 文件目录结构说明 (17)5.2 报警主机数据备份说明 (19)第六章隔离型PCI-CAN总线接口卡简介与硬件设置 (21)6.1 概述 (21)6.1.1性能与技术指标 (21)6.1.2典型应用 (21)6.2信号输入/输出插座和开关选择定义 (22)6.2.1 PCI-CAN总线接口卡信号输入/输出插座定义 (22)6.2.2 CAN卡安装、拆除.................................................................................................错误！未定义书签。
6.3 应用注意事项 (22)第七章常见问题与排除 (233)第一章系统简介1.1 系统特点：CRT-9000消防控制室图形显示装置（以下简称CRT-9000）是一个整合了火灾报警控制系统各个报警主机及所有终端设备信息，并进行显示与控制的综合系统平台；其具有良好的安全性、稳定性、可靠性、可扩展性，适用于网络分布式应用，实现网络实时监控。
消防控制室应急操作规程范文
消防控制室应急操作规程范文一、应急响应流程1. 接到报警- 接到报警信息后，操作员应立即核实报警地点和情况，并记录在案。
- 若情况属实，应立即启动应急响应流程。
2. 发布警报- 操作员应利用控制室的警报系统，向相关单位和人员发布警报。
- 同时，操作员还需与警察、医疗救援等相关部门协调，确保快速响应和协同处置能力。
3. 指挥调度- 操作员应根据情况，调度消防车辆、救援人员等资源，迅速派遣到事故现场。
- 同时，还需指挥协调现场指挥员，确保现场救援工作有条不紊进行。
4. 信息通报- 操作员应及时向上级领导汇报事件情况和处置进展。
- 同时，还需向相关单位和人员通报事故现场状况，并提供必要的指导和协助。
5. 协助调查- 事故发生后，操作员应积极配合相关部门进行调查，找出事故原因和责任。
- 同时，还需参与制定相应的事故防范措施，以防止类似事件再次发生。
二、应急操作准则1. 迅速反应- 当接到报警信息后，操作员应立即启动应急响应流程，准确定位事故地点，并第一时间派遣救援人员到达现场。
2. 冷静应对- 在应急响应过程中，操作员需要保持冷静的思维，全面了解事故情况，并制定相应的应对措施。
3. 统一指挥- 操作员应根据指挥调度的需要，利用通讯系统与现场指挥员和各相关部门进行有效沟通和协调。
4. 信息记录- 在应急响应过程中，操作员需要及时、准确地记录事故情况和处置进展，以备后续调查和分析。
5. 保障安全- 在救援工作中，操作员需要时刻关注救援人员和受困人员的安全情况，确保救援过程中不再发生次生事故。
6. 事后总结- 事故处理结束后，操作员需要与相关部门进行事后总结，分析案例经验，并及时反馈有关单位，以提高日后类似事故处理能力。
三、操作技巧1. 协同沟通能力- 操作员需要具备良好的沟通能力，能够与各相关部门进行有效的沟通，确保救援工作的顺利进行。
2. 善于分析判断- 在应急响应过程中，操作员需要迅速判断事故性质和程度，并制定相应的处置方案。
消防控制室操作规程
消防监控室操作规程操作规程(一)操作前1. 消防各系统属联动装置，故在操作前必须观察各个系统是否处在正常联动状态。
2. 观察各系统电源信号是否正常。
(二)操作中1. 火灾自动报警系统：当发生火情报警时，确认楼层后，首先通知消防安全人员到报警层观察，同时与该层人员及时取得联系。
若为火险即将按灭火方案处理并切断此区域电源，若为误报，请消防安全人员将报警设备进行复位，后将值班室内的火灾自动报警系统主机复位。
2. 消火栓系统：该系统是救火的主要设备之一，当进行该系统操作时，时刻监视该系统的消火栓报警信号。
当灭火人员按下消火栓按钮发出报警信号后，消防控制中心得到该消火栓的报警信号，这时消火栓泵自动启动，消防泵信号灯亮。
若不能自动启泵时，应即将使用手动启泵，仍不能启动时，速与消防泵房人员联系，或者派人到消防泵房强行启动。
3. 自动喷水灭火系统：当某层发生火灾时，失火部位的喷淋头爆破喷水，该层的水流指示器动作，监控中心得到该层的报警信号。
值班员观察水位信号，水位降到下限，喷淋泵自动启动，喷淋泵信号灯亮。
若不能自动启泵时，即将使用手动启泵，仍不能启动时速派人到消防泵房强行启动。
4. 应急广播系统：当需要启动紧急广播时，请严格按以下步骤操作：1) 将消防控制室中“背景音乐关”手动键按下，关闭背景音乐。
2) 按下手动盘相应分区按键，启动灯亮后便向被选定的区域播出。
3) 使用完毕将主机复位。
(三)操作后1. 操作完毕后，时刻观察各个系统运行是否正常；2. 火灾扑灭后，要进行事后工作，即所有系统要复位，对所有系统的设备进行检修3. 事故后要详细整理记录资料，总结操作经验。
安全注意事项1. 联动型火灾报警控制器的开关机操作时开机必须先合主电开关，再合备电开关，关机则与开机顺序相反。
2. 消防控制室必须有专人24 小时监控，每班不得少于2 人。
3. 因为存在火灾误报警的情况，为了避免控制器的误动作造成毁坏设施设备，消防联动控制器设置为手动启动方式。
消防控制室组成部分以及基本操作方法
消防控制室组成部分以及基本操作方法消防控制室应至少由火灾报警控制器、消防联动控制器、消防控制图形显示装置、消防电话主机、消防应急广播及成套设备。
消防控制室还应有一部用于火灾报警的外线电话。
消防控制室如下：1火灾报警控制器（典型火灾报警控制器按键及面板说明）1、火灾报警控制器组成（1）液晶屏：用于显示所有报警、故障及各类操作的汉字信息；（2）打印机：打印机可打印系统所有报警、故障及各类操作的汉字信息；（3）指示灯区：包括火警灯、故障灯、屏蔽灯、电源灯、监管灯、消音灯、启动灯、延时灯及自检灯等；红色指示火灾报警状态、监管状态；黄色指示故障、屏蔽、自检状态；绿色表示电源工作状态；（4）时间显示（5）按键：火灾报警控制器按键主要包括：消音键、启动键、控制键、复位键、自检键、屏蔽键、查询键、系统设置键及打印键等。
2、火灾报警控制器主要功能作为火灾自动报警系统的控制中心，火灾报警控制器具有火灾报警功能、火灾报警控制功能、故障报警功能、屏蔽功能、监管功能、自检功能、信息显示与查询功能及电源功能等。
（1）控制器能直接或间接地接收来自火灾探测器及其他火灾报警触发器件的火灾报警信号，发出火灾报警声、光信号，指示火灾发生部位，记录火灾报警时间，并予以保持，直到手动复位。
控制器具有专用火警总指示灯，控制器处于火灾报警状态时，火警示灯点亮。
火灾报警信号能手动消防，当再次有火灾报警信号输入时，能再次启动。
（2）控制器可设置控制输出，用于火灾报警传输设备和消防联动设备等设备的控制，每一控制输出有对应的手动直接控制按钮。
（3）故障报警功能：控制器设专用故障报警总指示灯，无论控制器处于何种状态，只要有故障信号存在，该故障总指示灯点亮。
当控制器内部、控制器与其连接的部件间发生故障时，控制器能在100S内发出与火灾报警信号有明显区别的故障声、光信号，故障声信号能手动消除，如再有故障信号输入时，能再次启动，故障光信号能保持至故障排除。
