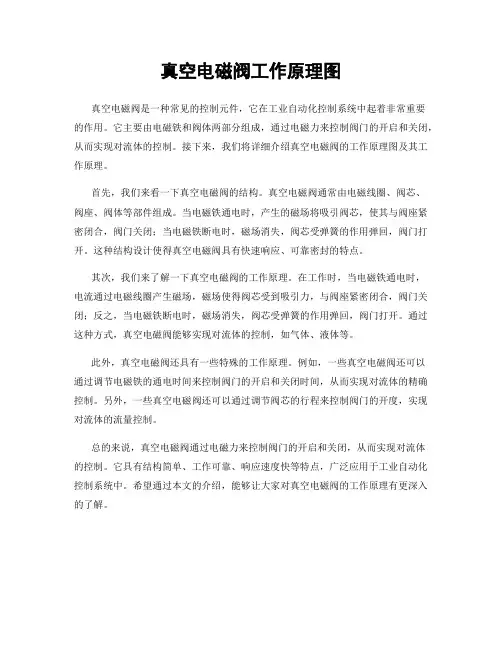

真空电磁阀工作原理图
真空电磁阀工作原理图
真空电磁阀是一种常见的控制元件，它在工业自动化控制系统中起着非常重要
的作用。
它主要由电磁铁和阀体两部分组成，通过电磁力来控制阀门的开启和关闭，从而实现对流体的控制。
接下来，我们将详细介绍真空电磁阀的工作原理图及其工作原理。
首先，我们来看一下真空电磁阀的结构。
真空电磁阀通常由电磁线圈、阀芯、
阀座、阀体等部件组成。
当电磁铁通电时，产生的磁场将吸引阀芯，使其与阀座紧密闭合，阀门关闭；当电磁铁断电时，磁场消失，阀芯受弹簧的作用弹回，阀门打开。
这种结构设计使得真空电磁阀具有快速响应、可靠密封的特点。
其次，我们来了解一下真空电磁阀的工作原理。
在工作时，当电磁铁通电时，
电流通过电磁线圈产生磁场，磁场使得阀芯受到吸引力，与阀座紧密闭合，阀门关闭；反之，当电磁铁断电时，磁场消失，阀芯受弹簧的作用弹回，阀门打开。
通过这种方式，真空电磁阀能够实现对流体的控制，如气体、液体等。
此外，真空电磁阀还具有一些特殊的工作原理。
例如，一些真空电磁阀还可以
通过调节电磁铁的通电时间来控制阀门的开启和关闭时间，从而实现对流体的精确控制。
另外，一些真空电磁阀还可以通过调节阀芯的行程来控制阀门的开度，实现对流体的流量控制。
总的来说，真空电磁阀通过电磁力来控制阀门的开启和关闭，从而实现对流体
的控制。
它具有结构简单、工作可靠、响应速度快等特点，广泛应用于工业自动化控制系统中。
希望通过本文的介绍，能够让大家对真空电磁阀的工作原理有更深入的了解。
电磁阀使用操作流程
电磁阀使用操作流程电磁阀是一种常用于控制液体或气体流动的设备，广泛应用于工业、农业和家庭等领域。
正确的使用操作流程对于保证电磁阀的正常工作至关重要。
本文将为您介绍电磁阀的使用操作流程，并提供相应的步骤和注意事项。
一、电磁阀的基本结构和工作原理电磁阀由阀体、阀芯、线圈和控制装置等部分组成。
当电磁阀接收到控制信号时，线圈中的电流会产生磁场，引起阀芯移动，从而改变阀体中的流通通道，控制介质的流动。
电磁阀的使用操作流程需要结合其工作原理进行。
二、电磁阀的使用操作流程1. 确认电源和电磁阀接线正确无误，接地可靠。
2. 仔细检查电磁阀的外观和密封性，确保无任何损坏或漏水现象。
如发现问题，应及时修理或更换。
3. 根据需要，选择适当的工作介质和工作压力。
注意工作介质的温度范围是否适用于电磁阀。
4. 打开介质供应阀门，确保介质流通畅通。
5. 通过控制装置发送指令信号，控制电磁阀的开关状态。
电磁阀的工作状态由控制装置决定。
6. 当电磁阀关闭时，介质流通通道被阻断，介质无法通过。
当电磁阀打开时，介质流通通道打开，介质可以通过。
7. 控制电磁阀的开启和关闭时间，根据需要进行调整。
8. 在电磁阀工作过程中，定期检查电磁阀的工作状态和温度。
如发现异常情况，应及时处理。
9. 在不需要使用电磁阀时，将其关闭并切断电源。
三、电磁阀使用操作的注意事项1. 在操作电磁阀之前，应了解其使用环境和介质特性，选择适合的型号和规格。
2. 在连接导管时，应正确使用密封垫圈，确保连接紧密且无泄漏。
3. 严禁将电磁阀用于超过其额定工作压力和温度的场合，以免损坏设备或引起安全事故。
4. 定期对电磁阀进行检查和维护，清理阀体内部的积聚物，确保其正常运行。
5. 在使用过程中，严禁随意拆卸电磁阀的零部件，以免影响其正常工作。
6. 如发现电磁阀工作异常，应及时断电并联系专业人员进行维修或更换。
7. 在操作电磁阀时，应如实记录工作参数和故障情况，以便分析和改进。
电磁阀安装维护基本操作示意图
电磁阀安装维护基本操作示意图电磁阀安装维护基本操作示意图电磁阀安装细则1、收货时应核对电磁阀标牌或标签上的型号、参数是否订货时提出的型号、参数一致，若有错误请马上与供方联系。
2、安装前应仔细阅读使用说明书，检查现场实际工况参数是否在您所购的产品使用范围内，若现场工况参数超过允许范围请立即停止安装或使用并向我方咨询，以免引发事故或损坏产品。
3、严格按照安装操作步骤进行，切记注意事项和要点，做好安装前充分准备工作。
4、在电磁阀与管道安装连接之前，先用≥0.3MPa的空气或水对管道进行冲洗，确保把管道中的杂质（如焊渣、密封残物、污垢等）清除后再连接电磁阀。
5、电磁阀不宜安装在管道的低凹处，若是安装在容器排放管道段时，管道出口应尽量不要从容器底部引出，以免容器底部沉积杂质冲出后进入电磁阀引起故障，所以管道出口应从容器底部稍上位置引出。
6、电磁阀一般只能单向使用，不可装反，通常在阀体上有“→”标志表示介质流向，或以英文字母“IN”表示入口、“OUT”表示出口，请务必按此指示方向安装，否则当流体到达电磁阀处时会产生自动开启或泄漏现象。
7、接管时注意，密封材料不可使用过量，如螺纹连接时，接管外螺纹长度不可超过电磁阀内螺纹的有效长度，并在外螺纹前端半螺距处用锉刀倒棱，自螺纹2牙处开始缠绕密封带，否则过量的密封带或粘结剂残渣进入电磁阀的内腔会引起故障。
8、电磁阀对流体的要求：应确保流体无杂质、不结晶、不凝固、不结垢、不结膏、粘度＜22CST，否则会引起故障，同时应在电磁阀的前端管道上安装过滤器，且过滤器的滤网目数应≥60目，以避免杂质进入电磁阀。
9、注意您所订购产品的防护等级，普通型不可在易燃易爆危险场合使用，IP54级不宜安装在露天、严重漏水、溅水的地方。
10、电磁阀应安装于水平管道(如图1所示) 线圈应竖直向上,不得垂直安装(如图2所示)否则会引起泄漏和影响寿命。
11、电磁阀的安装位置应预留一定操作空间，以便于日常保养和定期维护。
电磁阀安装维护基本操作示意图
电磁阀安装维护基本操作示意图电磁阀安装维护基本操作示意图故障分析与解决方法:故障现象分析故障产生的原因故障排除方法控制输出电源后电磁阀的动磁芯无吸合动作声(1)线圈没有接通电源(2)电源接触不良或端子松动(3)电源电压过高或过低(4)线圈断路或短路(万用表可测出:电阻值为0或者无穷大时)(1)用万用表或电笔直接检测线圈接线盒处就是否有电(2)打开线圈接线盒拧紧电线端子螺丝(3)调整电压或给供电、控制设备增加稳压装置(4)重新购买更换线圈通电后动磁芯有吸合动作声但电磁阀没打开(1)流体超过最大工作压力或压差(2)动磁芯与阀内有杂质堵塞或卡住(3)使用时间过长或寿命到期(1)降低流体输送压力或电磁阀前增加减压设施(2)拆开电磁阀清洗,并在阀前安装过滤器(3)更换新的电磁阀电磁阀安装细则1、收货时应核对电磁阀标牌或标签上的型号、参数就是否订货时提出的型号、参数一致,若有错误请马上与供方联系。
2、安装前应仔细阅读使用说明书,检查现场实际工况参数就是否在您所购的产品使用范围内,若现场工况参数超过允许范围请立即停止安装或使用并向我方咨询,以免引发事故或损坏产品。
3、严格按照安装操作步骤进行,切记注意事项与要点,做好安装前充分准备工作。
4、在电磁阀与管道安装连接之前,先用≥0、3MPa的空气或水对管道进行冲洗,确保把管道中的杂质(如焊渣、密封残物、污垢等)清除后再连接电磁阀。
5、电磁阀不宜安装在管道的低凹处,若就是安装在容器排放管道段时,管道出口应尽量不要从容器底部引出,以免容器底部沉积杂质冲出后进入电磁阀引起故障,所以管道出口应从容器底部稍上位置引出。
6、电磁阀一般只能单向使用,不可装反,通常在阀体上有“→”标志表示介质流向,或以英文字母“IN”表示入口、“OUT”表示出口,请务必按此指示方向安装,否则当流体到达电磁阀处时会产生自动开启或泄漏现象。
7、接管时注意,密封材料不可使用过量,如螺纹连接时,接管外螺纹长度不可超过电磁阀内螺纹的有效长度,并在外螺纹前端半螺距处用锉刀倒棱,自螺纹2牙处开始缠绕密封带,否则过量的密封带或粘结剂残渣进入电磁阀的内腔会引起故障。
电磁阀的应用实训总结报告
一、实训背景电磁阀作为一种广泛应用于工业自动化控制领域的执行元件，具有体积小、动作快、可靠性高等特点。
为了提高我们对电磁阀的理解和实际操作能力，我们参加了电磁阀应用实训。
本次实训旨在通过理论学习和实践操作，深入了解电磁阀的结构、工作原理、选型方法以及在实际应用中的调试和维护。
二、实训目的1. 掌握电磁阀的基本结构、工作原理和分类。
2. 熟悉电磁阀的选型方法和应用领域。
3. 提高电磁阀的安装、调试和维护能力。
4. 培养团队合作精神和实际操作技能。
三、实训内容1. 电磁阀基本知识（1）电磁阀的结构：电磁阀主要由阀体、线圈、阀芯、阀座、弹簧等组成。
（2）电磁阀的工作原理：当线圈通电时，产生磁场，使阀芯克服弹簧力，实现阀的开闭。
（3）电磁阀的分类：按工作原理分为直动式、先导式、比例式等；按用途分为控制阀、调节阀、安全阀等。
2. 电磁阀选型方法（1）根据介质：选择适合介质的电磁阀，如空气、水、油等。
（2）根据工作压力：根据管道工作压力选择相应压力等级的电磁阀。
（3）根据流量：根据系统流量选择合适口径的电磁阀。
（4）根据工作频率：根据系统工作频率选择相应频率范围的电磁阀。
（5）根据温度：根据介质温度选择适合温度范围的电磁阀。
3. 电磁阀安装与调试（1）安装：按照电磁阀安装图进行安装，确保阀门安装牢固、方向正确。
（2）调试：调整电磁阀的行程和开启时间，使其满足系统要求。
4. 电磁阀维护与保养（1）定期检查：定期检查电磁阀的运行情况，发现问题及时处理。
（2）清洁：定期清洁电磁阀，防止杂质进入阀内。
（3）润滑：定期对电磁阀进行润滑，提高其使用寿命。
四、实训总结1. 通过本次实训，我们对电磁阀的基本知识、选型方法、安装与调试、维护保养等方面有了较为全面的了解。
2. 实践操作过程中，我们掌握了电磁阀的安装、调试和维护技能，提高了实际操作能力。
3. 在团队合作方面，我们学会了相互协作、沟通与交流，培养了团队精神。
4. 实训过程中，我们遇到了一些问题，如电磁阀安装位置不当、调试参数不合理等，通过查阅资料、请教老师等方式，成功解决了这些问题。
电磁阀的功能介绍
SMC（中国）有限公司无锡营业所
先导式减压阀
以压缩空气的作 用力代替调压弹 簧改变输出压力
电气比例阀
通过电压或电流的改变 控制输出压力成比例的 变化，达到很高的调节 精度
增压阀
可使气动系统得到较高 的工作压力
安全阀/顺序阀
防止元件和管路的破坏，限制回路中 的最高压力
当IN口压力大与设定压力，压力便从 OUT口输出，IN口压力小于设定压力， 出口输出停止
43 SMC（中国）有限公司无锡营业所
滑动阀或活塞中进入异物
活塞
滑阀
金属密封的滑动阀
图1 VFS4100横截面图
图片3 活塞 异物
43 SMC（中国）有限公司无锡营业所
先导压力的降低
规格
系列
使用流体 内部控制
使用压力范围
确认工作时的供给压力
2位单线圈 2位双线圈
空气
使用压力范围
外部控制 使用压力范围
SMC（中国）有限公司无锡营业所
给油时的注意事项
润滑脂的种类
１类透平油（ISO VG32）
弹性密封型
如果使用的润滑脂不是１类透平油，可能使弾性体密封件膨胀、老化 （不能使用轴（spindle）油、机油）
润滑脂是否抵达执行器？ 需要对配管条件（距离、高度）、最低滴入流量、油的补充等进行管理
即使是不需给油的机器，一旦实施了一次给油，就不要中途停止。给 油后会有润滑脂流出，但是如果不给油，机器就不能使用。
smc中国有限公司无锡营业所气动控制元件smc中国有限公司无锡营业所气压过滤器空气过滤器空气压缩机aircompressor后冷却器气罐airtank主路过滤器空气干燥机减压阀regulator3套件frl组件残压释放用手动3通阀压力开关消音器silencer电磁阀solenoidvalve速度调整阀速度控制阀磁性开关气缸隔热压缩温度上升隔热膨胀温度下降气动系统的基本构成测试p2smc中国有限公司无锡营业所控制元件的分类压力控制阀减压阀调压阀安全阀溢流阀顺序阀电气比例阀增压阀换向阀电磁阀机控阀手控阀单向阀快速排气阀速度控制阀方向控制阀流量控制阀smc中国有限公司无锡营业所先导式减压阀以压缩空气的作用力代替调压弹簧改变输出压力电气比例阀通过电压或电流的改变控制输出压力成比例的变化达到很高的调节精度增压阀可使气动系统得到较高的工作压力安全阀顺序阀防止元件和管路的破坏限制回路中的最高压力当in口压力大与设定压力压力便从out口输出in口压力小于设定压力出口输出停止outsmc中国有限公司无锡营业所按通口数分类换向阀的切换通口包括入口出口和排气口
电磁阀安装指南范文
电磁阀安装指南范文电磁阀是一种常见的控制阀门，广泛应用于自动化控制系统中。
在进行电磁阀的安装过程中，需要注意一些细节，以确保其正常运行和安全使用。
以下是电磁阀安装的一些建议和指南。
1.安装前准备在安装电磁阀之前，首先要确保工作环境符合要求。
要检查管道系统是否完整、无漏水、无杂质，并确认电磁阀与管道系统之间的连接方式（内螺纹、外螺纹或法兰连接）。
2.安装位置选择电磁阀的安装位置应满足以下条件：-便于观察和操作-便于保养和维修-远离有害物质和高温区域-避免震动和冲击-安全可靠，无倾斜或摇晃现象3.安装方向确定电磁阀通常有特定的流体流动方向，连接时要按照箭头指示进行连接，确保流体流经阀门时能顺畅流通。
4.密封垫安装在安装法兰电磁阀时，需要在法兰中间加上密封垫，以确保连接处的密封性能。
这样可以防止漏气或漏油，并保证系统的正常运行。
5.引导管安装6.管路支撑为了避免电磁阀因管道振动或自身重量而受到损坏，需要在适当的位置安装管道支撑装置。
这些支撑装置可以确保管道和阀门之间的紧密连接，并保证其稳定性和安全性。
7.电磁阀连接电磁阀的连接方式有多种，如螺纹连接、焊接连接和法兰连接等。
在安装电磁阀时，需要根据具体情况来选择合适的连接方式，并确保连接牢固可靠，不易松动或泄漏。
8.电气连接安装电磁阀时，还需要进行电气连接。
首先需要确认电源电压和电磁阀的匹配情况，然后按照接线图进行接线。
在接线过程中，要确保电源接线端子和电磁阀的连接牢固，以免发生短路或火灾等事故。
9.试运行和检查在安装完成后，需要进行试运行和检查，以确保电磁阀的正常工作和安全运行。
在试运行时，注意观察电磁阀是否能快速响应开关信号，并检查电磁阀的密封性能和流通性能是否良好。
总结电磁阀的安装是一个关键的环节，直接影响到其正常运行和使用寿命。
在进行安装前，要仔细查阅产品说明书和安装手册，了解相关要求和注意事项。
正确安装电磁阀可以提高控制系统的安全性和可靠性，确保系统的正常运行。
SMC气动原理-电磁阀篇
带指示灯、电涌电压保护回路（口Z）
防止接反的二极管
线 圈
标准型请按照极性+、－标示来连接 (无极性型，可以连接任意一极)； 如果是DC24V、12V标准型以外的电压规格， 没有防止接反的二极管，因此请注意不要搞 错极性； 连接预先导线时，+标示为红、－标示为黑。
带指示灯、电涌电压保护回路（口Z）
稳压二极管 线 圈
喷嘴头部放大图
组件嵌入
追加吹洗工序
注入空气，吹出零部件 内部的异物（切屑粉末及垃圾）
布线/配管
排出异物
平衡喷嘴 安装支架
检查/老化
SMCGZ Pneumatics
阀芯被异物卡住 由于水分或油污导致 密封圈膨胀、磨损
垫片安装不 良（错位） 从垫片处漏气
从EXH口漏 气
如果在此状态下拧紧，垫片可能会破损。 排出空气⇒将垫片重新安装于正确的位置后紧固螺 栓。
SMCGZ Pneumatics
27
Ltd.
操作篇
INTERNATIONAL TRAINING
阀门（汇流板 ）漏气
活塞杆伸出
车间部份 三位五通阀应用 • 采用三位五通阀的换向控制回路 A1
INTERNATIONAL TRAINING
A2
中位加压式
中位时进气口与 两个出气口同时相通， 因活塞两端作用面积不相等， 故活塞杆仍然会向前伸出
14
SMCGZ Pneumatics Ltd.
车间部份 三位五通阀应用 • 采用三位五通阀的换向控制回路
消耗电力 体积大小 最低使用压力
多 大 即使在0MPa下也可开启
少 小 必须在0.1～0.2MPa以上 （由于机种的不同而有所不同）
7
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电磁阀安装
维护基本操作示意图
电磁阀安装维护基本操作示意图
故障分析与解决方法：
故障现象分析故障产生的原因故障排除方法
控制输出电源后电磁阀的动磁芯无吸合动作声（1）线圈没有接通电源
（2）电源接触不良或端子松动
（3）电源电压过高或过低
（4）线圈断路或短路
(万用表可测出：电阻值为0或者无穷大时)
（1）用万用表或电笔直接检测线圈接线盒处是否有电
（2）打开线圈接线盒拧紧电线端子螺丝
（3）调整电压或给供电、控制设备增加稳压装置
（4）重新购买更换线圈
通电后动磁芯有吸合动作声但电磁阀没打开（1）流体超过最大工作压力或压差
（2）动磁芯和阀内有杂质堵塞或卡住
（3）使用时间过长或寿命到期
（1）降低流体输送压力或电磁阀前增加减压设施
（2）拆开电磁阀清洗，并在阀前安装过滤器
（3）更换新的电磁阀
电磁阀安装细则
1、收货时应核对电磁阀标牌或标签上的型号、参数是否订货时提出的型号、参数一致，若有错误请马上与供方联系。
2、安装前应仔细阅读使用说明书，检查现场实际工况参数是否在您所购的产品使用范围内，若现场工况参数超过允许范围请立即停止安装或使用并向我方咨询，以免引发事故或损坏产品。
3、严格按照安装操作步骤进行，切记注意事项和要点，做好安装前充分准备工作。
4、在电磁阀与管道安装连接之前，先用≥的空气或水对管道进行冲洗，确保把管道中的杂质（如焊渣、密封残物、污垢等）清除后再连接电磁阀。
5、电磁阀不宜安装在管道的低凹处，若是安装在容器排放管道段时，管道出口应尽量不要从容器底部引出，以免容器底部沉积杂质冲出后进入电磁阀引起故障，所以管道出口应从容器底部稍上位置引出。
6、电磁阀一般只能单向使用，不可装反，通常在阀体上有“→”标志表示介质流向，或以英文字母“IN”表示入口、“OUT”表示出口，请务必按此指示方向安装，否则当流体到达电磁阀处时会产生自动开启或泄漏现象。
7、接管时注意，密封材料不可使用过量，如螺纹连接时，接管外螺纹长度不可超过电磁阀内螺纹的有效长度，并在外螺纹前端半螺距处用锉刀倒棱，自螺纹2牙处开始缠绕密封带，否则过量的密封带或粘结剂残渣进入电磁阀的内腔会引起故障。
8、电磁阀对流体的要求：应确保流体无杂质、不结晶、不凝固、不结垢、不结膏、粘度＜
22CST，否则会引起故障，同时应在电磁阀的前端管道上安装过滤器，且过滤器的滤网目数应≥60目，以避免杂质进入电磁阀。
9、注意您所订购产品的防护等级，普通型不可在易燃易爆危险场合使用，IP54级不宜安装在露天、严重漏水、溅水的地方。
10、电磁阀应安装于水平管道(如图1所示)线圈应竖直向上,不得垂直安装(如图2所示)否则会引起泄漏和影响寿命。
11、电磁阀的安装位置应预留一定操作空间，以便于日常保养和定期维护。
12、在管道钢性不足或有水锤现象的情况下，建议把阀前后管子用支架或其它方式固定，以防电磁阀工作时引起振动。
13、在冰冻或严寒场所使用时，须用隔热材料对管道和阀体加以保温或在管道上设置加热器。
14、电磁阀与管道接好后，要进行正向打压（切勿反向打压，否则会损坏电磁阀），检查电磁阀及接管处是否有泄漏。
15、对于配有标准接线盒的电磁阀，应将塑料接线盒拆下打开将出厂时测试电源线去掉后将用户电源线连接到端子上固定，而对于导线或引线式的电磁阀则不能去除，直接将导线与用户电源线连接。
16、与电磁阀相关的电源控制线路及设施，如继电器、开关和接触器等应连接牢固、不得有松动或振动，电气回路要接入相应的保险线，作为电气回路的保护，否则将影响电磁阀的正常工作或损坏。
17、为便于正常维护或预防电磁阀发生故障时维修更换，并保证系统正常运行，建议采取以下其中之一备用管路方案：
18、电磁阀安装后经检查前期准备试验工序完成后，须通入流体试动作3~5次，确认正常后方
可投入正式使用。
19、注意：如果您订购电磁阀时告诉我们是通液体的，而试验时是通入气体，如果产生泄漏或泄漏超标，则属正常现象，因为气体和液体存在密度和粘度差别，此时如果你通入液体时就不出现泄漏或超标了。
20、用户订购产品为防爆型电磁阀时，同时应遵守以下事项：
①安装使用应遵守规定，请在本产品所允许的场所使用；
②严格遵守断10分钟电后开盖，产品接地连接部位应与现场接地装置可靠接地；
③引出电缆线应采用阻燃护套管，护套外径尺寸为55mm~60mm；
④维修、保养应由具有相应资质的专业人员执行。
