无刷直流电机的工作原理(带霍尔传感器)
无刷直流电机的原理及正确的使用方法
无刷直流电机的原理及正确的使用方法无刷直流电机（Brushless DC motor，简称BLDC）是一种采用电子换向器换向的直流电机。
相比传统的有刷直流电机，BLDC电机具有更高的效率、更长的寿命和更少的维护需求。
下面将介绍BLDC电机的原理及正确的使用方法。
一、无刷直流电机的工作原理无刷直流电机由电机主体、电子换向器和控制电路组成。
电机主体包括固定部分（定子）和旋转部分（转子）。
定子上安装有若干绕组，每个绕组都与电子换向器相连。
电子换向器通过检测转子位置，并将适当的电流传送到绕组上，以形成旋转磁场。
转子感应到旋转磁场后，会根据斯托克定律转动。
无刷直流电机的电子换向器是一个复杂的电路系统，它通过检测转子位置来实现精确的换向。
检测转子位置的常用方法有霍尔效应、光电传感器、电感传感器等。
根据检测到的转子位置，电子换向器会以正确的顺序和适当的时机驱动绕组工作，从而实现连续的旋转。
二、无刷直流电机的正确使用方法1.供电电压：无刷直流电机具有特定的工作电压范围，应确保供电电压在该范围内。
如果供电电压过高，会导致电机过载甚至烧毁。
如供电电压过低，则会影响电机的性能和扭矩输出。
2.控制电路：无刷直流电机需要通过控制电路控制电流和实现换向。
因此，应使用正确的控制电路来驱动BLDC电机。
控制电路的选择应根据电机的额定电流和电压进行。
3.保护措施：为了延长无刷直流电机的寿命，应采取适当的保护措施。
例如，可以在电机上安装过压保护、过流保护和过温保护等设备，以防止电机受到损坏。
4.换向算法：无刷直流电机的换向算法对其性能和效率有很大的影响。
应根据电机的工作要求和特性选择合适的换向算法。
常见的换向算法有霍尔传感器换向、电流反电动势（Back EMF）换向等。
5.轴承和润滑：轴承是无刷直流电机中常见的易损件。
应定期检查轴承的状态，并进行润滑维护。
适当的润滑可以减少摩擦和磨损，提高电机的效率和寿命。
6.散热措施：无刷直流电机在长时间工作时会产生一定的热量。
直流无刷电机霍尔位置传感器电磁干扰机理与试验研究
直流无刷电机霍尔位置传感器电磁干扰机理与试验研究马宁;吕晶薇;高小松;刘洋;孙利【摘要】直流无刷电机在工业中应用广泛,其采用电子换相装置,具有维修费用低、寿命长、效率高和安全性好的特点,直流无刷电机主要的电子换向装置是霍尔式转速传感器.霍尔位置传感器由于其体积轻巧、使用方便已经成为直流无刷电机配备的主要传感器,可实现电机转动位置的测量,进而控制电机的换向.针对霍尔位置传感器工作时易受到电机绕组产生的电磁场干扰的问题,通过对霍尔传感器空间安装位置和绕组相电流的对比试验,研究不同磁场强度下,霍尔传感器转动位置测量的偏差,以及对换向时序的影响,找出影响直流无刷电机工作的因素为霍尔传感器安装位置和相电流控制,并根据试验结果提出减少干扰的方法,从而防止电机换向时由于干扰导致时序紊乱而引发的电机失控现象.【期刊名称】《新技术新工艺》【年(卷),期】2019(000)007【总页数】5页(P51-55)【关键词】直流无刷电机;霍尔传感器;电机绕组;电磁场;干扰;时序紊乱【作者】马宁;吕晶薇;高小松;刘洋;孙利【作者单位】北京卫星制造厂有限公司,北京 100094;北京卫星制造厂有限公司,北京 100094;北京卫星制造厂有限公司,北京 100094;北京卫星制造厂有限公司,北京100094;北京卫星制造厂有限公司,北京 100094【正文语种】中文【中图分类】TH16直流电机(Direct Current machine)可以实现直流电能和机械能互相转换。
其优点包括维修费用低、运转距离较大、启动特性和调速特性优秀、调速性能好、调速范围广且平滑、过载能力较强和受电磁干扰影响小。
因此直流电机在各领域都有着广泛的应用。
早期的直流电机通过电刷进行换向，被称为直流有刷电机，但由于电刷在换向时会产生电火花，既造成了换向器的电腐蚀，还是无线电干扰源，会对周围的电器设备带来有害影响。
电机的容量越大、转速越高，问题就越严重。
因此安全可靠性使电机的使用受到了限制。
直流无刷电动机工作原理与控制方法
直流无刷电动机工作原理与控制方法直流无刷电动机（Brushless DC Motor，简称BLDC）是一种基于电磁力作用实现机械能转换的电机。
与传统的有刷直流电动机相比，BLDC 电机不需要传统的用于换向的有刷子和槽型换向器，具有寿命长、效率高和维护方便等优点。
BLDC电机广泛应用于工业自动化、电动车辆、航空航天等领域。
BLDC电动机的工作原理如下：1.结构组成：BLDC电动机主要由转子、定子和传感器组成。
2.定子：定子是由硅钢片叠压而成，上面布置有若干个线圈，通电后产生磁场。
3.转子：转子上布置有磁铁，组成多个极对，其中每个极对由两个磁体构成。
4.传感器：BLDC电机中通常搭配有霍尔传感器或者编码器，用于检测转子位置，实现无刷电机的精确控制。
BLDC电动机的控制方法如下：1.转子位置检测：通过霍尔传感器或编码器检测转子位置，以便控制电机的相电流通断和电流方向。
2.电流控制：根据转子位置信息，利用控制算法控制电机的相电流，将电流引导到正确的相位上以实现电机的转动。
3.电压控制：根据电机转速需求，控制电机的进给电压，调整电机转速。
4.速度控制：通过调整电机的进给电压和相电流，使电机达到所需的速度。
5.扭矩控制：通过控制电机的相电流大小，控制电机的输出扭矩。
BLDC电机的控制可以分为开环控制和闭环控制两种方式：1.开环控制：根据电机的数学模型和控制算法，在事先给定的速度范围内，根据转子位置信息和电机参数计算出合适的相电流和电压进行控制。
开环控制简单，但无法实现高精度的转速和位置控制。
2.闭环控制：通过传感器实时检测转子位置和速度，在控制算法中进行比较，调整相电流和电压，使电机输出所需的速度和扭矩。
闭环控制可以实现高精度的转速和位置控制，但相对于开环控制，需要更多的硬件和软件支持。
总结起来，BLDC电动机通过转子位置检测和电流控制实现高精度的转速和位置控制。
在控制方法上，可以采用开环控制或闭环控制，根据具体应用的需求选择合适的控制方式。

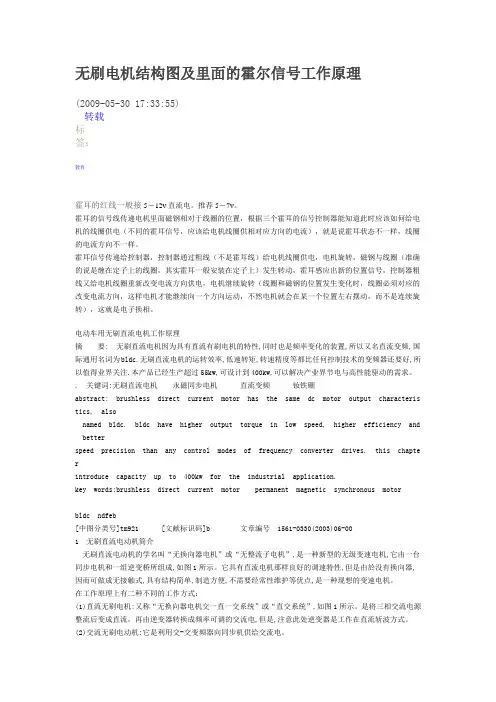

无刷电机结构图及里面的霍尔信号工作原理
无刷电机结构图及里面的霍尔信号工作原理(2009-05-30 17:33:55)转载标签：教育霍耳的红线一般接5－12v直流电。
推荐5－7v。
霍耳的信号线传递电机里面磁钢相对于线圈的位置，根据三个霍耳的信号控制器能知道此时应该如何给电机的线圈供电（不同的霍耳信号，应该给电机线圈供相对应方向的电流），就是说霍耳状态不一样，线圈的电流方向不一样。
霍耳信号传递给控制器，控制器通过粗线（不是霍耳线）给电机线圈供电，电机旋转，磁钢与线圈（准确的说是缠在定子上的线圈，其实霍耳一般安装在定子上）发生转动，霍耳感应出新的位置信号，控制器粗线又给电机线圈重新改变电流方向供电，电机继续旋转（线圈和磁钢的位置发生变化时，线圈必须对应的改变电流方向，这样电机才能继续向一个方向运动，不然电机就会在某一个位置左右摆动，而不是连续旋转），这就是电子换相。
电动车用无刷直流电机工作原理摘要: 无刷直流电机因为具有直流有刷电机的特性,同时也是频率变化的装置,所以又名直流变频,国际通用名词为bldc.无刷直流电机的运转效率,低速转矩,转速精度等都比任何控制技术的变频器还要好,所以值得业界关注.本产品已经生产超过55kw,可设计到400kw,可以解决产业界节电与高性能驱动的需求。
. 关键词:无刷直流电机永磁同步电机直流变频钕铁硼abstract: brushless direct current motor has the same dc motor output characteris tics, alsonamed bldc. bldc have higher output torque in low speed, higher efficiency and betterspeed precision than any control modes of frequency converter drives. this chapte rintroduce capacity up to 400kw for the industrial application.key words:brushless direct current motor permanent magnetic synchronous motorbldc ndfeb[中图分类号]tm921 [文献标识码]b 文章编号1561-0330(2003)06-001 无刷直流电动机简介无刷直流电动机的学名叫“无换向器电机”或“无整流子电机”,是一种新型的无级变速电机,它由一台同步电机和一组逆变桥所组成,如图1所示。
无刷直流电机的原理和控制——介绍讲解
无刷直流电机的原理和控制——介绍讲解无刷直流电机（Brushless DC Motor，简称BLDC）是一种采用电子换向器而不是机械换向器的电动机。
与传统的直流电机相比，无刷直流电机具有更高的效率、更小的体积和更低的噪音。
本文将介绍无刷直流电机的原理以及其控制方法。
一、无刷直流电机的原理无刷直流电机由转子和定子组成，其中转子是由多个极对磁铁组成，定子则由多个绕组分布在电机的周围。
当电流通过定子绕组时，会在定子上产生一个旋转磁场。
根据洛伦兹力定律，当磁场与转子上的磁铁相互作用时，会产生一个扭矩，从而使转子转动。
传统的直流电机通过刷子和换向器来反转电流方向，从而使电机转动。
而无刷直流电机则通过电子换向器来实现换向。
电子换向器由电子器件（如晶体管或MOSFET）组成，可以实现对电流方向的快速控制。
具体来说，当电流进入电机的一个绕组时，电子换向器会关闭这条绕组上的电流，并打开下一条绕组上的电流。
通过不断地切换绕组上的电流，电子换向器可以实现对电机转子的连续控制，从而实现转向。
二、无刷直流电机的控制方法1.传感器反馈控制在传感器反馈控制中，电机上安装了传感器来检测转子位置。
最常见的传感器是霍尔传感器，用于检测磁铁在固定位置上的磁场变化。
传感器会将检测到的位置信号反馈给控制器，控制器根据这个信号来判断何时关闭当前绕组并打开下一个绕组。
传感器反馈控制方法可以提供更准确的转子位置信息，从而实现更精确的控制。
然而，传感器的安装和布线会增加电机的成本和复杂性。
2.无传感器反馈控制无传感器反馈控制（或称为传感器逆变控制）是一种通过测量相电压或相电流来估计转子位置的方法。
在这种方法中，控制器会根据测量的电压或电流值来估计转子位置，并基于此来控制绕组的开关。
无传感器反馈控制方法可以减少电机系统的复杂性和成本，但在低速或高负载情况下可能会导致转矩波动或失控。
3.矢量控制矢量控制是一种高级的无刷直流电机控制方法，通过测量电流和转子位置来实现电机的高精度控制。

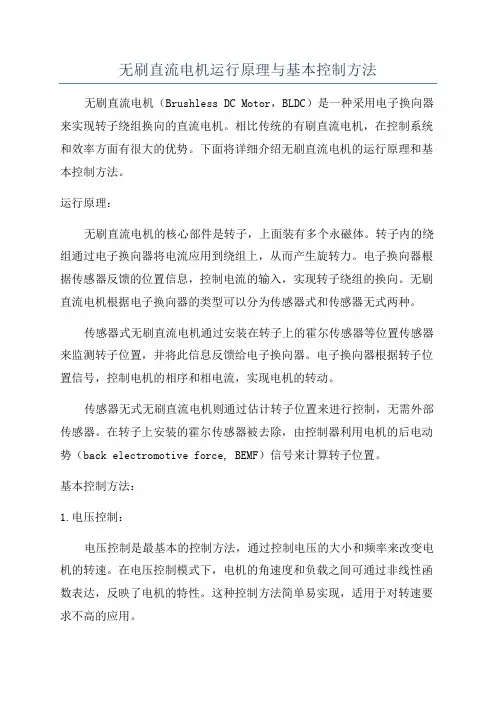

无刷直流电机运行原理与基本控制方法
无刷直流电机运行原理与基本控制方法无刷直流电机（Brushless DC Motor，BLDC）是一种采用电子换向器来实现转子绕组换向的直流电机。
相比传统的有刷直流电机，在控制系统和效率方面有很大的优势。
下面将详细介绍无刷直流电机的运行原理和基本控制方法。
运行原理：无刷直流电机的核心部件是转子，上面装有多个永磁体。
转子内的绕组通过电子换向器将电流应用到绕组上，从而产生旋转力。
电子换向器根据传感器反馈的位置信息，控制电流的输入，实现转子绕组的换向。
无刷直流电机根据电子换向器的类型可以分为传感器式和传感器无式两种。
传感器式无刷直流电机通过安装在转子上的霍尔传感器等位置传感器来监测转子位置，并将此信息反馈给电子换向器。
电子换向器根据转子位置信号，控制电机的相序和相电流，实现电机的转动。
传感器无式无刷直流电机则通过估计转子位置来进行控制，无需外部传感器。
在转子上安装的霍尔传感器被去除，由控制器利用电机的后电动势（back electromotive force, BEMF）信号来计算转子位置。
基本控制方法：1.电压控制：电压控制是最基本的控制方法，通过控制电压的大小和频率来改变电机的转速。
在电压控制模式下，电机的角速度和负载之间可通过非线性函数表达，反映了电机的特性。
这种控制方法简单易实现，适用于对转速要求不高的应用。
2.电流控制：电流控制是常用的无刷直流电机控制方法，通过控制电机的相电流大小和方向来实现转速和扭矩的控制。
电流控制可以实现电机的低速高扭矩输出，适用于需要精确控制扭矩输出的应用。
3.速度控制：速度控制是无刷直流电机常用的控制方法之一，通过控制电机绕组的电流来实现转速的控制。
在速度控制模式下，控制器根据转速反馈信号对电流进行调节，使电机保持设定的转速。
这种控制方法适用于需要稳定转速输出的应用。
除了以上三种基本控制方法外，还有一种称为“无刷伺服”（BLDS）的控制方法。
BLDS控制方法将电流控制和速度控制相结合，通过对电流和速度的双闭环控制，可以实现更高精度、更稳定的转速控制。
三相无刷直流电机系统结构及工作原理
三相无刷直流电机系统结构及工作原理BLDCM的系统结构包括三相无刷直流电机和驱动电路两部分。
无刷直流电机通常由三个线圈组成，分别称为A相、B相和C相。
这三个线圈通过导电材料连接在一起，形成一个稳定的旋转结构。
驱动电路则通过电子集成电路控制器来控制电流引导到不同的线圈上，以实现电机的旋转。
BLDCM的工作原理基于三个关键的电磁现象：霍尔效应、电磁感应和电压引导。
首先，霍尔效应是通过在电机中使用霍尔传感器来检测磁极的位置，从而确定旋转方向和速度。
霍尔传感器可以感应到每个磁极的位置，并发送信号到电子控制器。
根据这些信号，电子控制器可以准确地控制电流的流向。
其次，电磁感应现象是指当电流通过电机线圈时，会产生磁场。
这个磁场会与电机中的磁极交互，从而导致电机旋转。
电流的流向和大小直接影响电机的旋转速度和力矩。
电子控制器通过调整电流的大小和方向来控制电机的转速和转向。
最后，电压引导是指在电机旋转的过程中，电流的流向需要不断改变。
电子控制器需要根据磁极的位置和旋转速度，及时切换电流的方向，以保持电机的平稳旋转。
这种技术称为电流闭环控制，它可以提高电机的控制精度和稳定性。
BLDCM的驱动电路由电子集成电路控制器（Electronic Speed Controller，ESC）控制，ESC中集成了霍尔传感器和控制算法。
ESC可以实时感知电机转子位置，并根据需求调整电流的大小和方向。
除了控制电流，ESC还可以监测电机温度和保护电机免受电压过高或电流过大等因素的损害。
总之，三相无刷直流电机是通过电子集成电路控制器来驱动的电机。
它具有高效率、低噪音和长寿命的特点。
其工作原理基于霍尔效应、电磁感应和电压引导等关键技术，通过电子控制器实现电流的精确控制和调节。
这种电机系统结构与传统的有刷直流电机相比，具有更大的优势和发展潜力。
无刷直流电机的原理
无刷直流电机的原理
无刷直流电机的工作原理可以简单描述为以下几个步骤：
1. 磁场产生：无刷直流电机中通常有两种磁场，一种是永久磁体产生的静态磁场，称为永磁体磁场；另一种是由电流通过转子上的线圈产生的旋转磁场，称为励磁磁场。
这两个磁场的叠加效应会产生一个旋转磁场。
2. 电流控制：通过驱动电路给定一系列的电流脉冲来控制电机的转速和方向。
驱动电路中的霍尔传感器会检测转子磁极的位置，并将这些信息反馈给控制器。
3. 交换相位：根据霍尔传感器的反馈信号，控制器将电流按照正确的时间和方向注入到电机的不同线圈中。
通过适时地改变线圈的通电状态，可以使得电机转子始终受到一个施加在其上的磁场力矩，从而保持其旋转。
4. 转子运动：由于电机中的励磁磁场是旋转的，这个旋转磁场会与转子中的磁体相互作用，产生一个力矩，使得转子开始旋转。
同时，控制器会根据需要的转速和扭矩要求，实时调整相位和电流，确保电机的稳定运转。
通过这样的工作原理，无刷直流电机能够实现高效率、高扭矩、无刷损耗和无摩擦的运行模式，具有较长的使用寿命和较低的噪音水平，广泛应用于各种需要精确控制转速和扭矩的场合，如工业自动化、家用电器等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无刷直流电机的工作原理
无刷直流电机的控制结构
无刷直流电机是同步电机的一种，也就是说电机转子的转速受电机定子旋转磁场的速度及转子极数(P)影响：
N=120．f / P。
在转子极数固定情况下，改变定子旋转磁场的频率就可以改变转子的转速。
无刷直流电机即是将同步电机加上电子式控制(驱动器)，控制定子旋转磁场的频率并将电机转子的转速回授至控制中心反复校正，以期达到接近直流电机特性的方式。
也就是说无刷直流电机能够在额定负载范围内当负载变化时仍可以控制电机转子维持一定的转速。
无刷直流驱动器包括电源部及控制部如图 (1) ：电源部提供三相电源给电机，控制部则依需求转换输入电源频率。
电源部可以直接以直流电输入(一般为24V)或以交流电输入(110V/220 V)，如果输入是交流电就得先经转换器(converter)转成直流。
不论是直流电输入或交流电输入要转入电机线圈前须先将直流电压由换流器(inverter)转成3相电压来驱动电机。
换流器(inverter)一般由6个功率晶体管(Q1～Q6)分为上臂(Q1、Q3、Q5)/下臂(Q2、Q4、Q6)连接电机作为控制流经电机线圈的开关。
控制部则提供PWM(脉冲宽度调制)决定功率晶体管开关频度及换流器(inverter)换相的时机。
无刷直流电机一般希望使用在当负载变动时速度可以稳定于设定值而不会变动太大的速度控制，所以电机内部装有能感应磁场的霍尔传感器(hall-sensor)，做为速度之闭回路控制，同时也做为相序控制的依据。
但这只是用来做为速度控制并不能拿来做为定位控制。
（图一）
无刷直流电机的控制原理
要让电机转动起来，首先控制部就必须根据hall-sensor感应到的电机转子目前所在位置，然后依照定子绕线决定开启(或关闭)换流器(inverter)中功率晶体管的顺序，如 下（图二） inverter中之AH、BH、CH(这些称为上臂功率晶体管)及AL、BL、CL(这些称为下臂功率晶体管)，使电流依序流经电机线圈产生顺向(或逆向)旋转磁场，并与转子的磁铁相互作用，如此就能使电机顺时/逆时转动。
当电机转子转动到hall-sensor感应出另一组信号的位置时，控制部又再开启下一组功率晶体管，如此循环电机就可以依同一方向继续转动直到控制部决定要电机转子停止则关闭功率晶体管(或只开下臂功率晶体管)；要电机转子反向则功率晶体管开启顺序相反。
基本上功率晶体管的开法可举例如下：
AH、BL一组→AH、CL一组→BH、CL一组→BH、AL一组→CH、AL一组→CH、BL 一组，
但绝不能开成AH、AL或BH、BL或CH、CL。
此外因为电子零件总有开关的响应时间，所以功率晶体管在关与开的交错时间要将零件的响应时间考虑进去，否则
当上臂(或下臂)尚未完全关闭，下臂(或上臂)就已开启，结果就造成上、下臂短路而使功率晶体管烧毁。
(图二)
当电机转动起来，控制部会再根据驱动器设定的速度及加/减速率所组成的命令(Command)与hall-sensor信号变化的速度加以比对(或由软件运算)再来决定由下一组(AH、BL或AH、CL或BH、CL或……)开关导通，以及导通时间长短。
速度不够则开长，速度过头则减短，此部份工作就由PWM来完成。
PWM是决定电机转速快或慢的方式，如何产生这样的PWM才是要达到较精准速度控制的核心。
电机驱动器的保护措施
对于驱动器还要有保护措施，当负载过大或不当使用时会造成大电流而将功率晶体管烧毁。
为了保护因电流超过规格而破坏驱动器，一般会以加大功率晶体管耐电流或加电流sensor做为保护。
其次当电机负载不小的时候，在停止转动时由电机端回送至驱动器的能量及过电压都将危及驱动器，这可配合过电压保护电路加上回生能量消散电路来防治。
其它尚有hall-sensor正常与否判定也会影响PWM控制的正确性，这可由控制部判断并适时警告即可。
