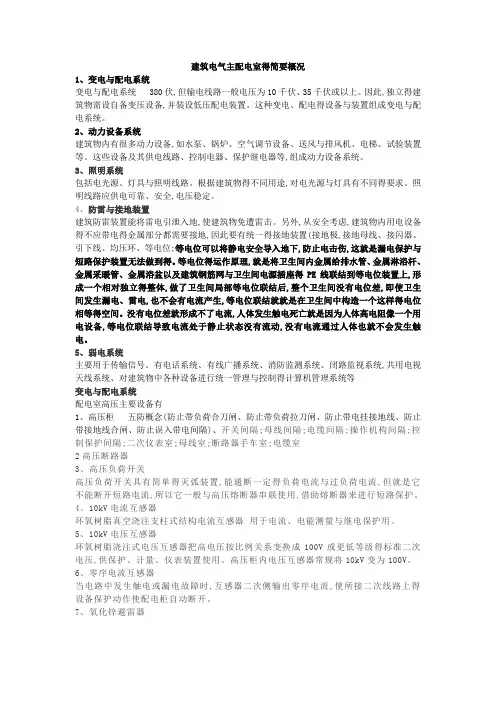

建筑电气概述.

• 三级负荷对供电无特殊要求。
2、电压选择和电能质量
• 1）电压等级 （我国） 低压配电电压：220/380V
高压供电电压：6、10、35、110KV等
• 2）电压选择 • 用电设备容量在250KW以上时应以高压10KV供电; • 用电设备容量在250KW以下时一般应以低压方式供
电，低压配电电压应采用220/380V;
1、电源
• 火力发电：初投资少，能耗高、成本大、污染严重 • 水力发电：可再生无污染，电源往往离用电负荷远 • 风力发电：灵活分散可再生，噪声大对无线通信有干扰 • 核能发电：体积小、运输量小、无灰渣，核泄漏会污染 • 潮汐发电：可再生、无污染、不占耕地 • 地热发电：不需燃料和锅炉 • 太阳能发电：容量小、发电量不高
• a. 聚氯乙烯绝缘线（通称塑料绝缘线） 主要型号有：BLV 、BV、BVR、BLVV、BVV。上述 型号中有字母“L”的为铝芯线，无此字母为铜芯 线。字母为“V”表示塑料绝缘护套，只有1个字母 V的为单层，有2个字母V的为双层。
• b. 橡皮绝缘线
• 电线弯曲性能较好，对气温适应性较广，有棉纱 编织和玻璃丝编织两种。后一种可用于室外架空 线或进户线，棉纱编织有延燃易霉的缺点。
性介质的场所
• 金属线槽布线：一般适用于正常环境的室内场所 明敷
• 塑料线槽布线：一般适用于正常环境的室内场所
电缆的敷设 • 埋地敷设： • 电缆沟敷设： • 电缆穿管敷设：
11.5 低压电器和配电箱（盘）
一、低压电器 • 低压配电电器：断路器、熔断器、负荷开关、转
换开关等； • 低压控制电器：接触器、控制继电器、变阻器等； 常用的低压电器： 1）负荷开关 2）低压断路器（自动空气开关） 3）隔离开关 4）熔断器 5）电表
• 当线路电流不超过30A时，可用220V单相供电。 • 多数大中型民用建筑以10KV电压供电，少数特大
型民用建筑可由35KV电压供电。
• 3）电能质量 • 衡量电能质量的两个基本参数：电压和频率 • 我国一般交流电力设备的额定频率为50Hz，称之
为“工频”，频率的偏差一般不得超过正负0.5Hz， 频率的调整主要靠发电厂。
• 电压质量指标：电压偏移、电压波动 • 4）供电可靠性
供电可靠率：一年内电力部门对某用户供电时间 减去平均停电时间，再除以应供电时间得到的百 分比。
11.3 用电负荷计算
• 所谓负荷是指建筑物内用电设备所取用的功率或 线路中的电流。负荷的计算是选择配电变压器、 导线及用电设备的依据。
• 若负荷确定过大，将使设备和导线选得过大，造 成投资和有色金属的浪费；若计算负荷确定过小， 将使设备和导线选得过小，将因过载而使设备和 导线发热严重而烧毁，造成事故，从而带来更大 的损失。
• 主要型号有：BLX、BX（棉纱编织），以及BBLX、 BBX（玻璃丝编织）。
• c.（氯丁）橡皮绝缘线
• 这类电线具有前两类电线的优点，且耐油性能好， 不易霉，不延燃，适应气温性能好，老化较慢， 适宜作室外架空线或进户线用，缺点是绝缘层机 械强度比橡皮线低。
• 主要型号有BLXF、BXF。
• （二）电缆 • 电缆的结构包括导电芯、绝缘层、铅包或铝包和
• 供电电源要求
• 一级负荷应由两个电源独立供电，当一个电源发 生故障时，另一个电源应不致同时受到损坏。一 级负荷容量较大或有高压用电设备时，应采用两 路高压电源。一级负荷中的特别重负荷，除上述 两个电源外，还应增设应急电源。为保证对特别 重要负荷的供电，严禁将其他负荷接入应急供电 系统。
• 二级负荷的供电系统，应做到当发生电力变压器 故障或线路常见故障时，不至于中断供电（或中 断的后能迅速恢复）。一般宜采用二回路供电， 供电变压器宜选两台（两台变压器不一定在统一 变电所）在负荷较小或地区供电条件困难时，二 级负荷可由一路6kV及以上专用架空线供电。
保护层几个部分。
• 从导电芯来看，有铜芯和铝芯电缆； • 聚氯乙烯绝缘聚氯乙烯护套电力电缆（全塑料电
缆）
• 电缆的绝缘性能、弯曲性、抗腐蚀性能均较好， 且护套轻，耐油、耐酸、碱腐蚀，不延燃，接头 制作简便，价格便宜。缺点是绝缘电阻率较油浸 纸低，介质损耗大，某些场合，如含有三氯乙烯 等化学物质的情况下不适用。
建设部标准用FZ表示，其实质相同 • YJ—交联聚乙烯绝缘 • ZR—阻燃型 NH—耐火型 • WDZ—无卤低烟阻燃型 WDN—无卤低烟耐火型
• YQ 轻型橡套软电缆 连接交流电压250V及以下 轻型移动电气设备
• YQW 连接交流电压250V及以下轻型移动电气设 备，具有耐气候性和一定的耐油性能
分配电能任务的场所。
变电所与配电所的区别是看其内部有无装设 电力变压器。 三、6～10KV及以下变配电工程中常用的电气设 备 1.一次设备
指担负变换、输送和分配电能任务的电气设 备。
常用的高压一次设备有：电力变压器、高压 熔断器、高压隔离开关、高压负荷开关、高压断 路器、高压开关柜等。
常用的低压一次设备有：低压熔断器、低 压刀开关、低压自动开关、低压配电箱等。
• YZ 中型橡套软电缆 连接交流电压500V及以下 各种移动电气设备
• YZW 连接交流电压500V及以下各种移动电气设 备，具有耐气候和一定的耐油性能
• YC 重型橡套软电缆 连接交流电压500V及以下 各种移动电气设备，能承受较大的机械外力作用 YCW 连接交流电压500V及以下各种移动电气设 备，能承受较大的机械外力作用 注：型号中W 表示户外型。
• 负荷计算方法有单位指标法和需要系ቤተ መጻሕፍቲ ባይዱ法等。
• 初步设计采用单位指标法，施工图设计则采用需 要系数法。
11.4 低压配电线路
• 1、低压配电系统的接线方式 • 放射式、树干式和混合式
2、电线、电缆的选择和敷设
选择导线主要是确定导线型号和导线截面
1)电线、电缆型号的选择
• 型号选择就是导体材料和绝缘方式的选择 • 导体材料：铝芯和铜芯 • 绝缘材料：橡皮和塑料 （一）电线
2）导线和电缆截面的选择
• 按温升选择截面 • 按电压损失校验截面 • 按机械强度要求选择
• 3）导线和电缆的敷设
• 导线的敷设 • 按敷设位置分：明敷、暗敷 • 按保护方式分： • 直敷布线：一般应采用护套绝缘电线 • 金属管布线：适用于室内、外场所 • 硬质塑料管布线：一般适用于室内和有酸碱腐蚀
• 主要型号有VV、VLV • 此外，还有钢带或钢丝铠装的VV29、VV30、VLV29、
VLV30型塑料电缆等多种。
• 电缆的规格型号代表的含义 型号含义： • R－连接用软电缆（电线），软结构。 • V－聚氯乙烯绝缘 V－聚氯乙烯护套 • B－平型（扁形） S－双绞型。 • A－镀锡或镀银 F－耐高温 • P－编织屏蔽 P2－铜带屏蔽 P22－钢带铠装 • Y—预制型、一般省略，或聚烯烃护套 • FD—产品类别代号，指分支电缆。将要颁布的
• 控制和保护设备是实现对电能的分断、分配、计 量和确保其安全性等功能的设备，如：配电箱 （盘、柜）、消防报警控制器、有线电视前端箱、 电话分线箱等
第11章 供配电系统
11.1、电力系统简介 电力系统组成：电源、电力网、电力用户。
由各种电压的电力线路将发电厂、变电所和电力 用户联系起来的一个发电、输电、变电、配电和 用电的整体，统称为电力系统
★弱电工程 工程是实现建筑物内部以及内部和外 部间的信息交换、信息传递及信息控 制等。
从电压等级上划分，强电一般是110V以上， 而弱电一般是60V以下。
三、强电工程和弱电工程涉及范围
变配电工程
通信与计算机网络
照明工程 ★ 强 动力工程 电
CATV电视与卫星电视
★ 闭路电视和监控系统
弱 电
安全防范系统
• 我国电力网目前一般采用五级电压： 0.4/10/35/110/220或330KV
11.2 建筑供配电系统基本概念
1、负荷分级及供电电源要求
负荷分级：
• 根据建筑物的重要性及中断供电在政治、经济上 所造成的损失或影响的程度，将民用建筑用电负 荷分为三级 ： 1）一级负荷 2）二级负荷 3）三级负荷
空调插座距地2米以上
插座的接线应符合下列要求：
①单相两孔插座，面对插座的右孔或上孔与相 线相接，左孔或下孔与零线相接；单相三孔插 座，面对插座右孔与相线相接。
②单相三孔、三相四孔及三相五孔插座的接 地线或接零线均应接在上孔。插座的接地端 子不应与零线端子直接连接。
③同一场所的三相插座，其接线的相位必须一 致。
二、配电箱（盘、柜）
• 1）配电箱的设置需考虑的因素 • 经济性 • 可靠性 • 技术性 • 维护方便 • 2）配电箱的安装 • 明装 • 暗装
三、照明开关
• 按其安装方式可分为明装开关和暗装开关两种； • 按其开关操作方式有拉线开关、跷板开关、床头
开关等； • 按其控制方式有单控开关、双控、三控开关； • 按控制数量分：单联、双联、三联等
注：照明开关必须安装在相线上，严禁安装在零线 上。一般距门框边缘0.15-0.2米，距地面高度1.3 米
三个单联双控开关同时开关两盏灯的电路图. 其中任意一个单联双控开关可以控制两盏灯
• 单联双控开关控制两个灯
四、 插座
插座是各种移动电器的电源接取口，如台灯、电视机、电 风扇、洗衣机等都使用插座。插座的安装高度应符合设计 的规定，当设计无规定时应符合施工规范要求。 按相数分：单相插座、三相插座 按安装方式分：明装、暗装 按防护方式分：普通式、防水防尘式、防爆式等 一般室内插座安装高度0.3米
一次设备的特点是：设备的电压高或电流 大、设备的功率大。
2.二次设备 指用于控制、指示、测量和保护一次设备
运行的电气设备。
常用的二次设备有：继电器、接触器、低 压熔断器、电流表、电压表等。
二次设备的特点是：设备的电压相对于一 次设备来说要低、电流要小，设备的功率也小。
