电子制作基础知识
PPT文档演模板
2020/11/27
电子制作基础知识
PNP 基极 b
集电极
c
P NN P Ne 发P射极
符号:
符号:
注：符号中箭头的方向表示发射结正偏时发射极电流的方向。
PPT文档演模板
电子制作基础知识
三极管对电流的控制
闭合K1 由于电流只能由Ｐ区流 向Ｎ区,所以电流Ic不能 流过三极管
当闭合K２ 电流Ib由三极管的b极流 向e极，同时由于电流Ib 的存在使电流Ic从三极 管的c极流向e极，这就 是三极管对电流的控制性
2基本电子元器件
➢ 电阻器 ➢ 电容器 ➢ 半导体二极管、三极管 ➢ 其它元器件介绍
PPT文档演模板
电子制作基础知识
其它类型的二极管
1. 发光二极管 LED
符号
有正向电流流过时，发出一定波长范围 的光，目前的发光管可以发出从红外到可见 波段的光，它的电特性与一般二极管类似。
应用：半导体光源。
2. 光电二极管
符号
反向电流随光照强度的增加而上升。 应用：光电检测。
PPT文档演模板
电子制作基础知识
半导体三极管
半导体三极管又称晶体三极管，简称晶体管或三 极管。它的基本功能是具有电流放大作用。
三极管属于电流控制型器件。
型号：NPN PNP
PPT文档演模板
电子制作基础知识
基本结构
NPN 基极 b集电极cຫໍສະໝຸດ N PP N Pe 发N射极
Ic
通 不
K1
过
N
Ib K2
PP N
PPT文档演模板
电子制作基础知识
三极管管脚的分辨
通常我们电子制作用得较多的都是 进口的90系列三极管． 将三极管管脚朝下，有字的一方 对着自己，从左到右依次为:
e,b,c
PPT文档演模板
电子制作基础知识
3rew
演讲完毕，谢谢听讲!
再见，see you again
电子制作基础知识
PPT文档演模板
2020/11/27
电子制作基础知识
PPT文档演模板
１常用电工工具的使用 ２基本电子元器件 ３实用电子制作 ４常用电器维修
电子制作基础知识
１常用电工工具的使用
➢ 一：电烙铁的使用与焊接技术 ➢ 二：万用表的使用 ➢ 三：其它电工工具的使用
PPT文档演模板
电子制作基础知识
电子工程师必须掌握的18个设计基础知识
确信三极管的放大状态绝招：发射结正偏，集电结反偏。
三极管是电流控制型器件，场效应管是电压控制型器件。场效应管性能优量，但在分立元件中，低电源电压适应性比三极管要差。
场效应管是电压控制型器件，很容易被静电损坏，所以，场效应管中大多都有保护二极管。
可控硅实际上是一个高速的、没有机械触点的电子开关，这个开关需要用一个小电流去掌握。这个开关具有自锁功能，即导通后撤走掌握电流仍能维持导通，而一旦截止后，又能维持截止状态。
电子工程师必备基础知识（八）
初学电子知识，请先把“电”当做“水”，“电路”就等于“水路”；接着了解几个常用名词术语，对照实物认识几种常用的电子元件及其功能；最后动手做几个实验。
任何电子产品都是电子元件组成的，学习电子技术就要先学电子元件。
电子元件的组合就成了电子电路，这也是基础知识。有了电子元件、电子电路的知识，电子工具也会用啦，你就应多动手进行产品实战啦。
1785年，法国物理学家库仑在总结前人对电磁现象认识的基础上，提出了后人所称的“库仑定律”，使电学与磁学现象得到了统一。
1800年，意大利物理学家伏特研制出化学电池，用人工办法获得了连续电池，为后人对电和磁关系的研究创造了首要条件。
1822年，英国的法拉第在前人所做大量工作的基础上，提出了电磁感应定律，证明了“磁”能够产生“电”，这就为发电机和电动机的原理奠定了基础
测量电压时一定是要把电压表并联在需要测试的两端上，电压表存在内阻会消耗小小的电流让指针偏转。通常来说，电压表内阻较大能够忽略不计。
电子工程师必备基础知识（三）
电感的作用用四个字来说：“电磁转换。”不要小看这四个字，就因为这四个字，电感能够隔断交流电，通过直流电；通低频交流电，阻碍高频交流电。电感的作用再用八个字来说那就：“隔交通直，通低阻高。”这八个字是根据“电磁转换”三个字得出来的。
电子百拼制作入门知识百题
电子百拼制作入门知识百题一、电的基础知识1、电是什么？电有几种？电有何重要特性？电是最早从“摩擦起电”现象中表现出来实物的一种属性。
电有正负两种。
“同性相斥，异性相吸”是电的重要特性。
2、如何理解“电是实物的一种属性”？电来源于实物本身一般情况，实物本身就存在等量的正负电荷，因而不显示电的特性；由于某种原因当实物失去或得到某种电荷，对外才会显示电的特性。
3、“摩擦起电”是物体变成带电状态的唯一方法，请说明？不对。
除了摩擦之外，受热、化学变化等其它原因都可能使物体变成带电状态。
4、什么是导体和绝缘体？举例说明。
容易导电的物体叫导体；极不容易导电的物体叫绝缘体。
金属物和带杂质的水溶液都是导体；塑料、空气、干燥的木头是绝缘体。
5、塑料棒与羊毛摩擦后能吸起小纸绡，而金属物不能，所以金属物无法“摩擦起电”，对吗？为什么？不对，金属物同样可以“摩擦起电”只是因为金属为良导体，电荷很快通过人体对地放电中和，所以不显示带电状态。
6、各种导体导电性能都一样吗？不一样。
例如铜的导电性能比铝好，铝的导电性能又比铁好。
而带杂质的水溶液的导电性能较差，但还是属于导体。
7、导体为什么容易导电？而绝缘体不容易导电？导体存在可以移动的电荷，绝缘体中可以移动的电荷极少所以导体容易导电，而绝缘体不容易导电。
8、绝缘体在任何情况下都不导电吗？举例说明。
不对。
如空气在电压达到一定强度，就会被电离变成导体。
雷电就是空气在高压静电下突然变成导体的自然现象。
9、什么叫“击穿”现象？原来是绝缘体的物质处在高压电场下变成了导体，这一现象称为“击穿现象”，雷电就是空气被高压静电击穿的一种现象。
10、人体为什么也会导电？人体含有大量的溶解有其他物质的水溶液，因此也会导电。
11、电流是怎样形成的？导体中能够自由移动的电荷在外电力的作用下，进行有规则的移动，就形成电流。
12、表示电流大小的单位是用哪位科学家的名字来命名的他的主要贡献是什么？表示电流大小的单位是用法国科学家安培的名字来命名。

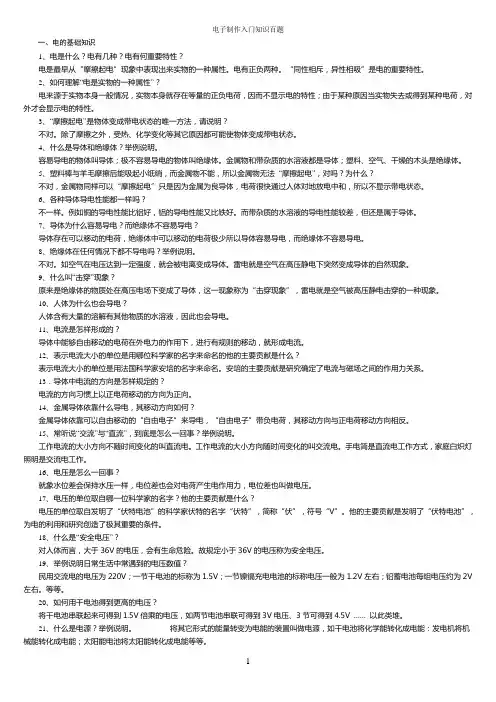

电子知识100题
电子制作入门知识百题一、电的基础知识1、电是什么？电有几种？电有何重要特性？电是最早从“摩擦起电”现象中表现出来实物的一种属性。
电有正负两种。
“同性相斥，异性相吸”是电的重要特性。
2、如何理解“电是实物的一种属性”？电来源于实物本身一般情况，实物本身就存在等量的正负电荷，因而不显示电的特性；由于某种原因当实物失去或得到某种电荷，对外才会显示电的特性。
3、“摩擦起电”是物体变成带电状态的唯一方法，请说明？不对。
除了摩擦之外，受热、化学变化等其它原因都可能使物体变成带电状态。
4、什么是导体和绝缘体？举例说明。
容易导电的物体叫导体；极不容易导电的物体叫绝缘体。
金属物和带杂质的水溶液都是导体；塑料、空气、干燥的木头是绝缘体。
5、塑料棒与羊毛摩擦后能吸起小纸绡，而金属物不能，所以金属物无法“摩擦起电”，对吗？为什么？不对，金属物同样可以“摩擦起电”只是因为金属为良导体，电荷很快通过人体对地放电中和，所以不显示带电状态。
6、各种导体导电性能都一样吗？不一样。
例如铜的导电性能比铝好，铝的导电性能又比铁好。
而带杂质的水溶液的导电性能较差，但还是属于导体。
7、导体为什么容易导电？而绝缘体不容易导电？导体存在可以移动的电荷，绝缘体中可以移动的电荷极少所以导体容易导电，而绝缘体不容易导电。
8、绝缘体在任何情况下都不导电吗？举例说明。
不对。
如空气在电压达到一定强度，就会被电离变成导体。
雷电就是空气在高压静电下突然变成导体的自然现象。
9、什么叫“击穿”现象？原来是绝缘体的物质处在高压电场下变成了导体，这一现象称为“击穿现象”，雷电就是空气被高压静电击穿的一种现象。
10、人体为什么也会导电？人体含有大量的溶解有其他物质的水溶液，因此也会导电。
11、电流是怎样形成的？导体中能够自由移动的电荷在外电力的作用下，进行有规则的移动，就形成电流。
12、表示电流大小的单位是用哪位科学家的名字来命名的他的主要贡献是什么？表示电流大小的单位是用法国科学家安培的名字来命名。
(入门)电子基础知识_各种工具的使用
2、功能旋转开关打至V~(交流)，V-(直流)，并选择合 适的量程 。
3、红表笔探针接触被测电路正端，黑表笔探针接地 或 接负端，即与被测线路并联。
4、读出LCD显示屏数字。
5. 测量电阻
1、关掉电路电源。 2、 选择电阻档（Ω）。 3、 将黑色测试探头插入 COM 输入插口。
一马当先，全员举绩，梅开二度，业 绩保底 。20.10. 2120.1 0.2120: 5620:56 :1320:5 6:13Oct-20
牢记安全之责，善谋安全之策，力务 安全之 实。202 0年10 月21日 星期三8 时56分 13秒W ednesday, October 21, 2020
相信相信得力量。20.10.212020年10月 21日星 期三8 时56分1 3秒20. 10.21
2。焊接时不能出现假焊或 虚焊。
如何正确使用万用表
1.数字万用表介绍
数字式测量仪表已成为 主流，因为数字式仪表 灵敏度高，准确度高， 显示清晰，过载能力强 ，便于携带，使用更简 单。
下面以该型数字万用表 为例，简单介绍其使用 方法和注意事项。
2.数字万用表外观
3.数字万用表使用图解
4. 测量电压
用来电焊焊丝的电热器具。分为外热式和内热 式两种，外热式的一般功率都较大。内热式的 电烙铁体积较小，而且价格便宜。一般电子制 作都用20W-30W的内热式电烙铁。当然有一把 50W的外热式电烙铁能够有备无患。内热式的 电烙铁发热效率较高，而且更换烙铁头也较方 便。
用来测量电阻，电压（交流，直流）， 电流，电容，通断路。目前的万用表分 为指针式和数字式，它们各有方便之处， 很难说谁好谁坏.本俱乐部使用的为数字 式万用表。使用的为9V蓄电池。测量电 阻电压时红‘。 +’黑‘-’，测量电流时 换表笔。测量电流时串联到电路，测量 电压时与被测
电子制造工艺基本知识大全完整版
电子制造工艺基本知识大全HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】电子产品制造工艺基础知识问答1、什么是工艺电子工艺学的研究领域是哪些答：工艺是生产者利用生产设备和生产工具，对各种原材料、半成品进行加工或处理，使之最后成为符合技术要求的产品的艺术（程序、方法、技术），它是人类在生产劳动中不断积累起来并经过总结的操作经验和技术能力。
就电子整机产品的生产过程而言，主要涉及两个方面：一方面是指制造工艺的技术手段和操作技能，另一方面是指产品在生产过程中的质量控制和工艺管理。
我们可以把这两方面分别看作是“硬件”和“软件”。
研究电子整机产品的制造过程，材料、设备、方法、操作者这几个要素是电子工艺技术的基本重点，通常用“4M+M”来简化电子产品制造过程的基本要素。
2、电子工艺学有哪些特点？答：作为与生产实际密切相关的技术学科，电子工艺学有着自己明显的特点，归纳起来主要有以下几点：1）涉及众多科学技术领域电子工艺学与众多的科学技术领域相关联，其中最主要的有应用物理学、化学工程技术、光刻工艺学、电气电子工程学、机械工程学、金属学、焊接学、工程热力学、材料科学、微电子学、计算机科学、工业设计学、人机工程学等。
除此之外，还涉及到数理统计学、运筹学、系统工程学、会计学等与企业管理有关的众多学科。
这是一门综合性很强的技术学科。
电子工艺学的技术信息分散在广阔的领域中，与其他学科的知识相互交叉、相辅相成，成为技术关键（know how）密集的学科。
2）形成时间较晚而发展迅速电子工艺技术虽然在生产实践中一直被广泛应用，但作为一门学科而被系统研究的时间却不长。
系统论述电子工艺的书刊资料不多，直到上世纪70年代以后，第一本系统论述电子工艺技术的书籍才面世，80年代初在高等学校中才开设相关课程。
随着电子科学技术的飞速发展，对电子工艺学业提出了越来越高的要求，人们在实践中不断探索新的工艺方法，寻找新的工艺材料，使电子工艺学的内涵及外延迅速扩展。

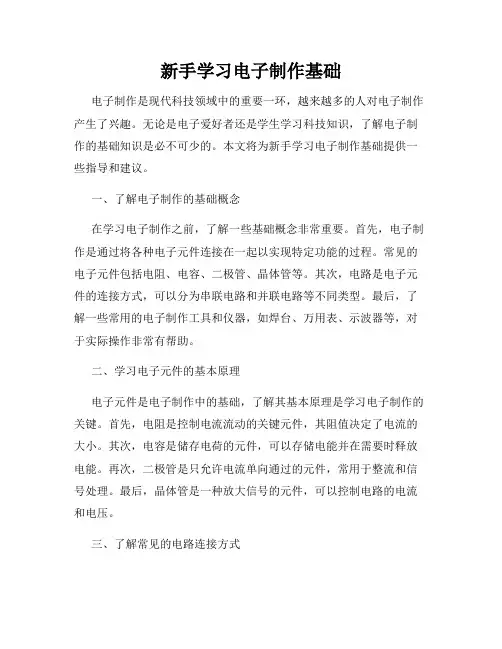

新手学习电子制作基础
新手学习电子制作基础电子制作是现代科技领域中的重要一环，越来越多的人对电子制作产生了兴趣。
无论是电子爱好者还是学生学习科技知识，了解电子制作的基础知识是必不可少的。
本文将为新手学习电子制作基础提供一些指导和建议。
一、了解电子制作的基础概念在学习电子制作之前，了解一些基础概念非常重要。
首先，电子制作是通过将各种电子元件连接在一起以实现特定功能的过程。
常见的电子元件包括电阻、电容、二极管、晶体管等。
其次，电路是电子元件的连接方式，可以分为串联电路和并联电路等不同类型。
最后，了解一些常用的电子制作工具和仪器，如焊台、万用表、示波器等，对于实际操作非常有帮助。
二、学习电子元件的基本原理电子元件是电子制作中的基础，了解其基本原理是学习电子制作的关键。
首先，电阻是控制电流流动的关键元件，其阻值决定了电流的大小。
其次，电容是储存电荷的元件，可以存储电能并在需要时释放电能。
再次，二极管是只允许电流单向通过的元件，常用于整流和信号处理。
最后，晶体管是一种放大信号的元件，可以控制电路的电流和电压。
三、了解常见的电路连接方式电子制作中的电路连接方式多种多样，掌握一些常见的连接方式对于新手学习电子制作非常重要。
首先，串联电路是将电子元件依次连接在一起的方式，电流在电路中只能沿一个路径流动。
其次，并联电路是将电子元件并联在一起的方式，电流在电路中可以分流。
了解这些连接方式的特点和应用可以帮助新手更好地理解电子制作。
四、实践操作和项目制作学以致用是学习电子制作的重要方法之一。
通过实践操作和项目制作，新手可以将理论知识应用到实际中，并提升自己的技能水平。
首先，可以选择一些简单的电子元件进行实践操作，如通过焊接电阻和LED灯来制作一个简单的电路。
其次，可以挑战一些项目制作，如制作一个简单的闹钟或者温度监测器。
通过这些实践，新手可以逐渐提升自己的技能和理解电子制作的能力。
五、参与电子制作社区和交流平台加入电子制作社区和交流平台是新手学习电子制作的另一种途径。
电子工程师必备基础知识
电容
代表电阻值第一位和第二位数字；第三色环C代表零的个数， 第四色环；D代表误差百分数〔容差〕；第五位E表示额定功 率。
色环电阻的识别
Hale Waihona Puke 功率与色环电阻 的尺寸有直接联 系，对应关系： 300mil：1/4W 400mil：1/2W 500mil：1W
常 见 电 阻 一 览 表
贴片电阻
电阻的单位换算： R= Ω k = kΩ = 1,000 Ω M = MΩ = 1,000,000 Ω 微型贴片电阻上的代码一般标为3位数或4位数的， 3位数精度为5%，4位数的精度为1%，请大家根据 精度要求挑选适宜的代码类型。
1、R050=？Ω 2、0R精度该如何表示？
电阻的选型
电阻的选型需考虑以下参数：
电容根底知识
二、电容分类
图1 钽电容 图2 灯具电容器 图3 MKPH电容 图4 MET电容 图5 10 PEI电容 图6 钽贴片电容 图7 MPE电容 图8贴片陶瓷电容 图11 轴向电解电容器 图12 MPP电容
电子工程师必备基础知识
主要内容
➢ 电阻 ➢ 电容 ➢ 电感 ➢ 变压器 ➢ 二极管和三极管 ➢ 运算放大器 ➢ 电磁感应原理 ➢ 根本电路形式
电阻根底知识
电阻分类
按制作材料和工艺划分
色环电阻的识别
➢ 实际电路中经常应用色环电阻。这里介绍其识别方法。 ➢ 色环电阻上一般涂有五个颜色色环。第一色环A和第二色环B
电子电路设计入门
电子电路设计入门电子电路设计是电子工程中非常重要的一项技术，它涉及到电路原理、元器件选择、电路设计方法等方面的知识。
对于初学者来说，掌握电子电路设计的基本原理和方法是非常关键的。
本文将介绍电子电路设计的入门知识，并探讨一些实用的设计技巧。
一、电子电路基础知识在学习电子电路设计之前，我们首先需要了解一些基础知识。
电子电路是由电子元器件（如电阻、电容、电感等）组成的，通过这些元器件可以实现信号的处理和控制。
同时，电子电路中也会涉及到各种信号源和信号处理器件，例如放大器、滤波器等。
在电子电路设计中，我们需要了解以下几个基本概念：1. 电压（Voltage）：电路中的电势差，用于表示电路中的电子能量变化情况。
2. 电流（Current）：电子在电路中的流动状态，用于表示电子在电路中的数量变化情况。
3. 电阻（Resistance）：阻碍电流流动的物理特性，用于限制电流的大小。
4. 电容（Capacitance）：存储电荷的能力，用于实现信号的延时和滤波。
5. 电感（Inductance）：通过电磁感应作用产生感应电动势，用于存储磁场能量。
二、电子电路设计流程在进行电子电路设计时，我们通常会按照以下流程进行：1. 确定需求：明确电路设计的功能和性能要求，例如放大、滤波、控制等。
2. 元器件选择：根据需求选择合适的电子元器件，例如放大器、运算放大器、滤波器等。
3. 电路设计：根据所选元器件的特性和需求，设计出符合要求的电路框图。
4. 电路模拟：使用电路模拟软件对设计的电路进行仿真，以验证其性能和功能。
5. 电路实现：根据设计结果，制作实际的电路板并进行焊接和组装。
6. 电路测试：对实际制作的电路进行测试，验证其性能和功能是否符合设计要求。
7. 优化调试：根据测试结果对电路进行优化和调试，以达到更好的性能和稳定性。
8. 文档记录：对电路设计和测试结果进行详细的记录，方便以后的参考和改进。
三、电子电路设计实例为了更好地理解电子电路设计的过程和方法，我们可以通过一个实例来进行说明。
电子设计的电子元件基础知识
电子设计的电子元件基础知识电子设计离不开电子元件，就由于人类不能没有灵魂，那么你想知道关于电子元件基础知识有哪些吗?以下是店铺为你整理推荐电子设计的电子元件基础知识介绍，希望你喜欢。
电子设计的电子元件基础知识：电阻器电阻，英文名resistance，通常缩写为R，它是导体的一种基本性质，与导体的尺寸、材料、温度有关。
欧姆定律说，I=U/R，那么R=U /I，电阻的基本单位是欧姆，用希腊字母“Ω”表示，有这样的定义：导体上加上一伏特电压时，产生一安培电流所对应的阻值。
电阻的主要职能就是阻碍电流流过。
事实上，“电阻”说的是一种性质，而通常在电子产品中所指的电阻，是指电阻器这样一种元件。
师傅对徒弟说：“找一个100欧的电阻来!”，指的就是一个“电阻值”为100欧姆的电阻器，欧姆常简称为欧。
表示电阻阻值的常用单位还有千欧(kΩ)，兆欧(MΩ)。
1、电阻器的种类电阻器的种类有很多，通常分为三大类：固定电阻，可变电阻，特种电阻。
在电子产品中，以固定电阻应用最多。
而固定电阻以其制造材料又可分为好多类，但常用、常见的有RT型碳膜电阻、RJ型金属膜电阻、RX型线绕电阻，还有近年来开始广泛应用的片状电阻。
型号命名很有规律，R代表电阻，T-碳膜，J-金属，X-线绕，是拼音的第一个字母。
在国产老式的电子产品中，常可以看到外表涂覆绿漆的电阻，那就是RT型的。
而红颜色的电阻，是RJ型的。
一般老式电子产品中，以绿色的电阻居多。
为什么呢?这涉及到产品成本的问题，因为金属膜电阻虽然精度高、温度特性好，但制造成本也高，而碳膜电阻特别价廉，而且能满足民用产品要求。
电阻器当然也有功率之分。
常见的是1/8瓦的“色环碳膜电阻”，它是电子产品和电子制作中用的最多的。
当然在一些微型产品中，会用到1/16瓦的电阻，它的个头小多了。
再者就是微型片状电阻，它是贴片元件家族的一员，以前多见于进口微型产品中，现在电子爱好者也可以买到了(做无??听器?)2、电阻器的标识这些直接标注的电阻，在新买来的时候，很容易识别规格。
学习如何进行简单的电子制作
学习如何进行简单的电子制作在现代科技高度发达的时代，电子制作已成为一门受追捧的技能。
通过学习电子制作，我们可以理解和掌握电子设备的内部工作原理，甚至可以自己动手制作一些简单的电子产品。
本文将介绍一些学习简单电子制作的基础知识和步骤，希望能够帮助读者入门电子制作。
1. 了解基础知识在开始电子制作之前，首先需要对电子基础知识有所了解。
例如，了解电流、电压和电阻的概念，能够正确使用电路图进行分析和设计。
同时，学习使用一些基本的电子元件，如电阻、电容和晶体管等。
2. 配备必要工具和材料进行电子制作需要一些基础工具和材料，例如万用表、焊接工具、电线、电子元件等。
根据自己需要的项目，合理选择和准备这些工具和材料，确保能够顺利进行制作。
3. 学习焊接技术焊接是电子制作中必不可少的一步。
学习焊接技术可以使我们能够将电子元件连接在一起，并且确保焊接点的牢固和可靠性。
掌握正确的焊接方法和技巧是非常重要的，通过不断练习和实践，我们可以提高焊接的技术水平。
4. 开始简单的电子制作项目一旦掌握了基础知识和焊接技术，我们可以尝试一些简单的电子制作项目。
例如，制作一个LED闪烁的电路板，或者制作一个简单的温度传感器等。
这些项目可以帮助我们进一步理解电子设备的工作原理，提高我们的实践能力。
5. 参与开源电子项目社区参与开源电子项目社区可以使我们与其他电子爱好者交流和分享经验。
这些社区经常有一些电子制作的挑战赛和项目分享，参与其中可以拓宽我们的视野，提高我们的电子制作能力。
总结起来，学习如何进行简单的电子制作需要掌握基础知识，配备必要的工具和材料，学习焊接技术，并且实践一些简单的项目。
通过这些学习和实践，我们可以不断提升自己的电子制作技能，开发出更加复杂和有趣的电子产品。
希望本文能够帮助读者快速入门电子制作，并且在未来的学习和实践中有所收获。
