1.描绘小灯泡伏安曲线
电路图
1.描绘小灯泡伏安曲线
实验注意事项
1.滑动变阻器分压式
2.电流表外接法
3.电路连接注意正负和，不要连接到滑片上 4.将描出的点用平滑的曲线连接起来，经 过原点，不要画成折线
1.描绘小灯泡伏安曲线
实验注意事项
5.I—U图线向下弯（电阻越来越大）； U-I图线向上弯（电阻越来越大）
4.多用电表的使用
思考练习
用多用电表测量该元件的电阻，选用“×100”倍 率的电阻挡测量，发现多用电表指针偏转过大， ×10 ”倍率的电阻挡(填： 因此需选择“________ “×10”或“×1k”)，并_______ 再进行测量， 欧姆调零 多用电表的示数如图11(a)所示，测量结果为 70 ________Ω.
17.7
23.85 3.18
5.游标卡尺和螺旋测微器
练习
螺旋测微器记录结果表示为：
固定刻度数(mm)(注意半毫 米刻度线)＋可动刻度数(估 读一位)×0.01(mm)．
2.150
5.游标卡尺和螺旋测微器
练习
0.010
6.870
11.4
本节课结束，谢电路图
ρ =RS/L=Uπ d2/IL
2.测金属丝的电阻率
实验注意事项
1.滑动变阻器限流式
2.电流表外接法 3.若为内接法，电流表分压，电阻测量值 偏大，若为外接法，电压表分流，电阻测 量值偏小
2.测金属丝的电阻率
思考练习
现有电源(4V，内阻可不计)、滑动变阻器(0～50Ω，额定电 流2A)、开关和导线若干，以及下列电表： A．电流表(0～3A，内阻约0.025Ω) B．电流表(0～0.6A，内阻约0.125Ω) C．电压表(0～3V，内阻约3kΩ) D．电压表(0～15V，内阻约15kΩ) 为减小测量误差，在实验中，电流表应选用________，电压 表应选用________(选填器材前的字母)；实验电路应采用图 中的________(选填“甲”或“乙”)．
4.多用电表的使用
电路图
4.多用电表的使用
电路图
4.多用电表的使用
实验注意事项
1.区分“机械零点”与“欧姆零点”
2.测量电阻时待测电阻要与其他元件和电 源断开 3.测电阻时每换一挡必须重新欧姆调 零．角度过小换大倍率，角度过大换小倍 率
4.多用电表的使用
实验注意事项
4.由于欧姆挡表盘难以估读，测量结果只需 取两位有效数字，读数时注意乘以相应挡位 的倍率． 5.电流和直流电压根据档位选择合适刻度 值进行1/10、1/5、1/2估读。 6.测量结束后，将选择开关旋到“OFF”挡． 7.欧姆表内电源正极接黑表笔，负极接红表 笔。
C
E
实验时要求加在小灯泡两端的电压可从0调到12V. (1)将图5甲中的实物图连接完整．
1.描绘小灯泡伏安曲线 思考练习
某位同学测得小灯泡的伏安特性曲线如图乙所示，某次测量时 ，通过小灯泡的电流大小为0.40A，则此时加在它两端的电压为 ________V，此时小灯泡的实际功率为________W.
4.多用电表的使用
思考练习
a箭头所示，测量结果为 1.20V _______ b箭头所示，测量结果为 _______ 48mA C 箭头所示，测量结果 为_______ 1.6kΩ
A
B
A
B
5.游标卡尺和螺旋测微器
实物图
5.游标卡尺和螺旋测微器
读数
游标卡尺记录结果 表示为： 主尺整毫米数＋游 标对齐的格数×精 确度（0.1mm、 0.05mm或0.02mm）
1.描绘小灯泡伏安曲线 思考练习
1．[实验原理与电路设计]在“描绘小电珠的伏安特性曲线”实验 中，除有一标有“6V 1.5W”的小灯泡、导线和开关外，还有： A．直流电源6V(内阻不计) B．直流电流表0～3A(内阻0.1Ω以下) C．直流电流表0～300mA(内阻约为5Ω) D．直流电压表0～10V(内阻约为15kΩ) E．滑动变阻器10Ω，2A F．滑动变阻器1kΩ，0.5A 实验要求小电珠两端的电压从零开始变化并能进行多次测量． (1)实验中电流表应选用________，滑动变阻器应选用________( 均用序号表示)． (2)在虚线框内画出实验电路图．
甲
C
B
3.测电源的电动势和内阻
电路图
U＝E－Ir
3.测电源的电动势和内阻
实验注意事项
1.电流表与电源外接， r测<真，E测<E真
1.电流表与电源内接， r测 >r 真，E测=E真
3.测电源的电动势和内阻
思考练习
根据所画图线可得出干电池的电动势 1.50(1.49～1.51) E＝ ____ ____V， 0.83(0.81～0.85) 内电阻r＝_____ ___Ω
高中物理电学实验的知识点总结
高中物理电学实验的知识点总结电学实验是高中物理实验中非常重要的一部分，通过电学实验，可以帮助学生深入理解电学原理、掌握电路的构建与测量方法，并提高实验操作和数据处理的能力。
下面是电学实验的主要知识点总结：1.电流的测量与伏安定律-电流的测量方法：安培表的使用及其原理，万用表的使用。
-伏安定律：电阻的电压-电流关系，电压和电流之间的线性关系。
2.电阻的测量与电阻定律-电阻的测量方法：串联与并联电阻的测量方法，万用表的使用。
-电阻定律：欧姆定律，电阻与电流、电压的关系。
3.理解电阻、导线和电源-金属导线的电阻：电阻与导线长度、导线横截面积和电阻材料电阻率的关系。
-理解电源：干电池、蓄电池、电流源等电源的特点与应用。
4.串联与并联电路-串联电路：电流在各个电阻之间保持不变，总电压等于各个电阻电压之和。
-并联电路：电压在各个电阻之间保持不变，总电流等于各个电阻电流之和。
5.电容与电容器的测量-电容的定义与性质：电容与电流、电压的关系，电容与电荷的关系。
-电容器的测量方法：串联与并联电容的测量方法，万用表的使用。
6.RC时数电路-RC时数电路的特点：充电和放电过程，电压和充电、放电时间的关系。
-RC时数电路的应用：振荡电路、低通滤波器、高通滤波器等。
7.磁场与电磁感应-磁场的测量方法：磁力计的使用及其原理。
-电磁感应现象：法拉第电磁感应定律，楞次定律。
8.安排远离其他金属物体的实验台-金属导体与电流的关系：电流通过金属导体时的热效应，焦耳定律。
9.高级实验-单摆型电容与电流测量仪的使用；-并联电容与电阻测量电路的研究；-变阻器的使用与测量。
电学实验是高中物理实验的一部分，通过实验操作，学生能够深入理解电学原理并培养实验技能。
在进行电学实验时，学生需要注意安全，按照正确的方法进行实验操作。
同时，还要学会观察和分析实验现象，并正确处理和分析实验数据。
通过与理论知识的结合，学生可以更好地掌握电学的基本原理和实际应用，为今后的学习打下坚实的基础。
高中物理电学实验复习22道经典例题及详细分析
恒定电流实验复习题（44道电学实验题）一、电阻的测量㈠“安安”法“安安”法是利用两块电流表测电阻的一种方法，这一方法的创新思维是运用电流表测电压（或算电压），此方法适用于电压表不能用或没有电压表等情形。
设计电路时除考虑电流表的量程外，还要考虑滑动变阻器分压与限流的连接方式。
2.1利用“安安”法测电流表的内阻1、从下列器材中选出适当的实验器材，设计一个电路来测量电流表A 1的内阻r 1，要求方法简捷，有尽可能高的精确度，并测量多组数据。
（1）画出实验电路图：标明所用器材的代号。
（2）若选取测量中的一组数据来计算r 1，则所用的表达式r 1= ，式中各符号的意义是： 。
器材（代号）与规格如下：电流表A 1，量程10mA ，内阻待测（约40Ω）；电流表A 2，量程500μA ，内阻r 2=750Ω；电压表V ，量程10V ，内阻r 2=10k Ω电阻R 1，阻值约为100Ω；滑动变阻器R 2，总阻值约50Ω；电池E ，电动势1.5V ，内阻很小；电键K ，导线若干。
分析与解：大多数考生看到此题，第一感觉考虑的就是伏安法，由于没有考虑电表的量程，当然做不正确。
少数考生想到要满足“有尽可能高的精确度”的条件，认为电压U 的测定，不能选量程是10V 的电压表。
因为电流表两端允许施加的最大电压约为0.4V ，因而电压表不能准确测出电流表的两端的电压，但由于缺乏创新精神，想不出其他方法，也做不正确。
只有极少数有“安安”法新思路的考生才能做正确。
答案：将电流表A 2并联在电流表A 1的两端，利用电流表测量电压；要满足“多测几组数据”，滑动变阻器R 2采用分压接法；实验电路如图3所示，其表达式2211I r r I ，式中I 1、I 2、r 1、r 2分别表示通过电流表A 1、A 2的电流和它们的内阻。
2.2利用“安安”法测定值电阻的阻值2、用以下器材测量一待测电阻的阻值。
器材（代号）与规格如下：电流表A 1（量程250mA ，内阻r 1为5Ω）；标准电流表A 2（量程300mA ，内阻r 2约为5Ω）；待测电阻R 1（阻值约为100Ω），滑动变阻器R 2（最大阻值10Ω）；电源E （电动势约为10V ，内阻r 约为1Ω），单刀单掷开关S ，导线若干。

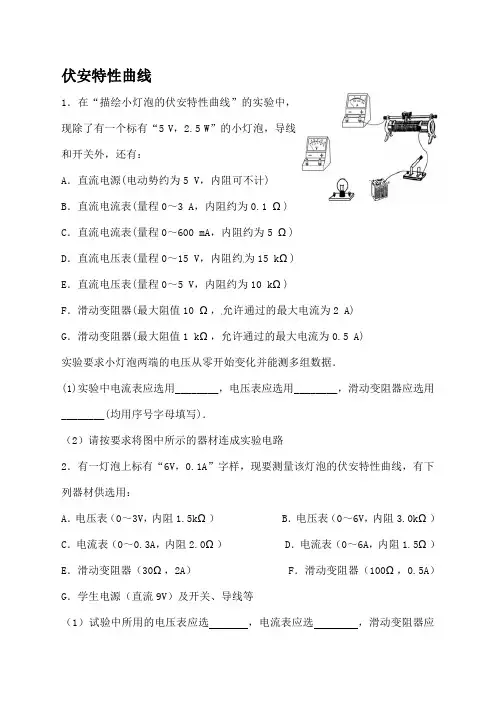

高二物理电学实验专题复习
伏安特性曲线1．在“描绘小灯泡的伏安特性曲线”的实验中，现除了有一个标有“5 V，2.5 W”的小灯泡，导线和开关外，还有：A．直流电源(电动势约为5 V，内阻可不计)B．直流电流表(量程0～3 A，内阻约为0.1 Ω)C．直流电流表(量程0～600 mA，内阻约为5 Ω)D．直流电压表(量程0～15 V，内阻约为15 kΩ)E．直流电压表(量程0～5 V，内阻约为10 kΩ)F．滑动变阻器(最大阻值10 Ω，允许通过的最大电流为2 A)G．滑动变阻器(最大阻值1 kΩ，允许通过的最大电流为0.5 A)实验要求小灯泡两端的电压从零开始变化并能测多组数据．(1)实验中电流表应选用________，电压表应选用________，滑动变阻器应选用________(均用序号字母填写)．（2）请按要求将图中所示的器材连成实验电路2．有一灯泡上标有“6V，0.1A”字样，现要测量该灯泡的伏安特性曲线，有下列器材供选用：A．电压表（0～3V，内阻1.5kΩ） B．电压表（0～6V，内阻3.0kΩ）C．电流表（0～0.3A，内阻2.0Ω） D．电流表（0～6A，内阻1.5Ω）E．滑动变阻器（30Ω，2A） F．滑动变阻器（100Ω，0.5A）G．学生电源（直流9V）及开关、导线等（1）试验中所用的电压表应选，电流表应选，滑动变阻器应选．（2）要求电压从0开始测量并减小实验误差，应选甲、乙、丙、丁中的哪一个电路图．测出的电阻值比真实值偏（选填“大”或“小”），原因是3．某学习小组通过实验来研究电器元件Z的伏安特性曲线。
他们在实验中测得电器元件Z两端的电压与通过它的电流的数据如下表下列器材：A．内阻不计的6V电源；B．量程为0～3A的内阻可忽略的电流表；C．量程为0～0.6 A的内阻可忽略的电流表；D．量程为0～3V的内阻很大的电压表；E．阻值为0～10Ω，额定电流为3A的滑动变阻器；F．电键和导线若干。
（1）这个学习小组在实验中电流表选（填器材前面的字母）（2）请你从下面的实验电路图中选出最合理的一个（3）利用表格中数据绘出的电器元件Z的伏安特性曲线，如图所示，分析曲线可知该电器元件Z的电阻随U变大而（填“变大”、“变小”或“不变”）；（4）若把用电器Z接入如图所示的电路中时，电流表的读数为0.150A，已知A、B两端电压恒为2V，则定值电阻R阻值为_______Ω。
高考物理电学实验知识点
高考物理电学实验知识点电学实验是高中物理课程中的一大重点内容，也是高考物理考试的常见考点。
通过电学实验，学生可以加深对电学原理的理解，并培养实验操作和数据处理的能力。
本文将介绍几个高考物理电学实验的知识点，帮助同学们更好地备考。
一、串联电阻的测量串联电阻的测量是电学实验中的基础实验之一。
实验装置一般包括串联电阻、电压表和电流表。
实验步骤如下：1.将电压表和电流表分别连接在电路的两端，保证正负极正确连接。
2.调节电源，使电路中的电流保持稳定。
3.读取电压表和电流表上的数值，可以计算出电路中的电阻值。
这个实验主要考察同学们对串联电路中电流和电压的理解，以及对欧姆定律的运用能力。
二、并联电阻的测量并联电阻的测量也是高考物理电学实验中的重要内容。
实验装置包括并联电阻、电压表和电流表。
实验步骤如下：1.将电压表和电流表分别连接在并联电路的两端，保证正负极正确连接。
2.调节电源，使电路中的电压保持稳定。
3.读取电压表和电流表上的数值，可以计算出电路中的电阻值。
这个实验主要考察同学对并联电路中电流和电压的理解，以及对欧姆定律和电阻公式的运用能力。
三、电阻与电流的关系实验电阻与电流的关系实验是一个经典的物理实验，主要用于验证欧姆定律。
实验装置包括电源、电阻、导线和电流表。
实验步骤如下：1.将电流表连接在电路中，保证正负极正确连接。
2.依次改变电阻的大小，记录电流表上的数值。
3.根据测得的数据绘制电流与电阻之间的关系曲线。
这个实验主要考察同学们对欧姆定律的理解，以及对电阻与电流关系的掌握程度。
四、电流与电压的关系实验电流与电压的关系实验也是一个重要的物理实验，用于验证欧姆定律。
实验装置包括电源、电阻、导线和电压表。
实验步骤如下：1.将电压表连接在电路中，保证正负极正确连接。
2.依次改变电源电压的大小，记录电压表上的数值。
3.根据测得的数据绘制电流与电压之间的关系曲线。
这个实验也是考察同学们对欧姆定律的理解，以及对电流与电压关系的掌握程度。

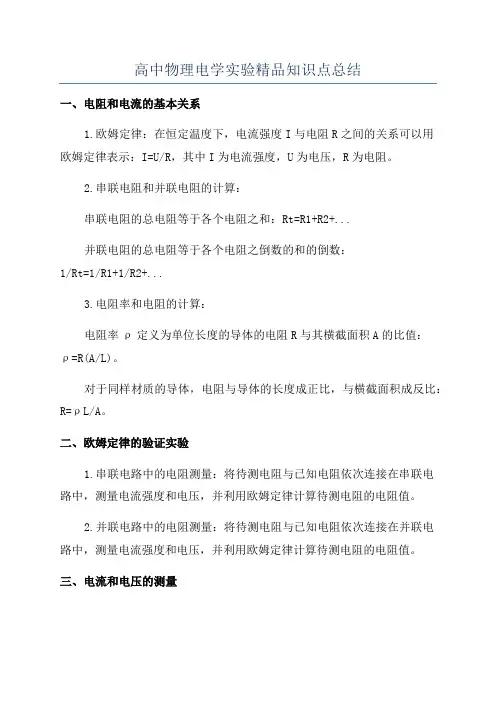

高中物理电学实验精品知识点总结
高中物理电学实验精品知识点总结一、电阻和电流的基本关系1.欧姆定律：在恒定温度下，电流强度I与电阻R之间的关系可以用欧姆定律表示：I=U/R，其中I为电流强度，U为电压，R为电阻。
2.串联电阻和并联电阻的计算：串联电阻的总电阻等于各个电阻之和：Rt=R1+R2+...并联电阻的总电阻等于各个电阻之倒数的和的倒数：1/Rt=1/R1+1/R2+...3.电阻率和电阻的计算：电阻率ρ定义为单位长度的导体的电阻R与其横截面积A的比值：ρ=R(A/L)。
对于同样材质的导体，电阻与导体的长度成正比，与横截面积成反比：R=ρL/A。
二、欧姆定律的验证实验1.串联电路中的电阻测量：将待测电阻与已知电阻依次连接在串联电路中，测量电流强度和电压，并利用欧姆定律计算待测电阻的电阻值。
2.并联电路中的电阻测量：将待测电阻与已知电阻依次连接在并联电路中，测量电流强度和电压，并利用欧姆定律计算待测电阻的电阻值。
三、电流和电压的测量1.安培计的使用：安培计用来测量电路中的电流强度，测量时将安培计连接在电路的串联位置，读取安培计上的电流刻度。
2.伏特计的使用：伏特计用来测量电路中的电压，测量时将伏特计连接在电路的黄色插头与红色插头之间，读取伏特计上的电压刻度。
四、电路中的电能和功率1.电能的计算：电能等于电压与电流之积乘以时间，表示为E=UIt，其中E为电能，U为电压，I为电流强度，t为时间。
2.功率的计算：功率等于电压与电流之积，表示为P=UI，其中P为功率，U为电压，I为电流强度。
3.连接多个电阻的电路中的功率分配：根据功率公式，可以得出在串联电路中，各个电阻上的功率之和等于总功率；在并联电路中，各个电阻上的功率之和等于总功率。
五、电路中的平衡测量1.电桥平衡法：通过调整电桥上的未知电阻与已知电阻之间的比例，使电桥平衡，从而求出未知电阻。
2.韦斯顿电桥：韦斯顿电桥用来测量较小的电阻值，调节电阻箱中的电阻值，使电桥平衡，从而求出待测电阻。

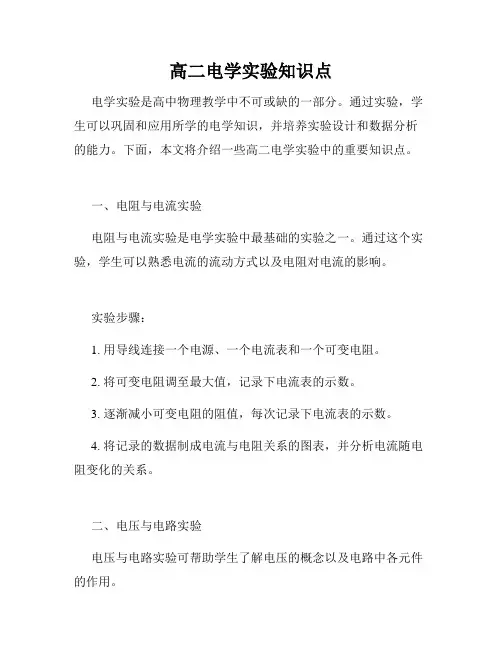

高二电学实验知识点
